双链科技DaaS运行时架构说明

第一章概述

DaaS是成都双链科技的一款低代码平台，通过简单的易行的定义方式，能够生产前端，中台，后台等系统核心组件以及数据大屏等极具实用价值的衍生产品。 本文主要说明后台的运行架构，便于使用者理解DaaS的业务处理机制，更容易扩展DaaS，实现自身业务；同时理解DaaS提供的诸多基础资源，减少开发工作，提高效率，保证系统稳定性。

第二章DaaS的编程实践

表面上看，DaaS是一个通过代码生成实现的低码产品。 事实上，DaaS更多的是体现软件工程的两个重要实践： 1.最佳实践的持续化； 2.受控的可扩展性。

2.1 最佳实践的持续化

一个长期运行的系统，面临的一大挑战就是各个时期的开发风格不同，导致系统行为不一致，甚至互相抵触，带来性能和稳定性的问题，例如错误处理，接口风格等。

DaaS生产的代码，是大量实际项目的最佳实践的精华，开发人员在DaaS代码框架下开发，不用关心这些细节问题，不用担心模块间的耦合，系统间的交互标准等这些问题，可以集中精力在业务处理上。

2.2 受控的可扩展性

大部分市面上的低码平台，都不能提供自然顺畅的扩展手段。简单的业务还可以， 复杂一点的，例如需要和旧有系统集成，就无法支持或者需要大动干戈的改造。随着业务的发展，系统之间，系统内模块之间，逐渐产生了千丝万缕的关联，破坏了系统最初的设计原则，导致系统越来越难以维护，最后变成一个黑盒。

DaaS生产的代码，提供了架构的最佳实践，既预留了丰富的扩展点，让定制业务可以顺利的加入，也保证了业务之间的低耦合，可以保证很长一段时间内系统架构的稳定性。这是第一层保障。 同时，由于基础架构代码都是根据标准生产的，所以，基础设施本身是可以无缝升级的。 例如我们发现了远程调用更好的实施方式，那么只要使用升级后的DaaS重新生产代码就可以了，业务代码仍然是使用基础的Java编程方式，完全不受任何影响。这是第二层保障。

有了双层保障，使用者既可以放心的扩展业务逻辑，也不用担心日积月累的变化逐渐侵蚀系统。

第三章DaaS运行时架构

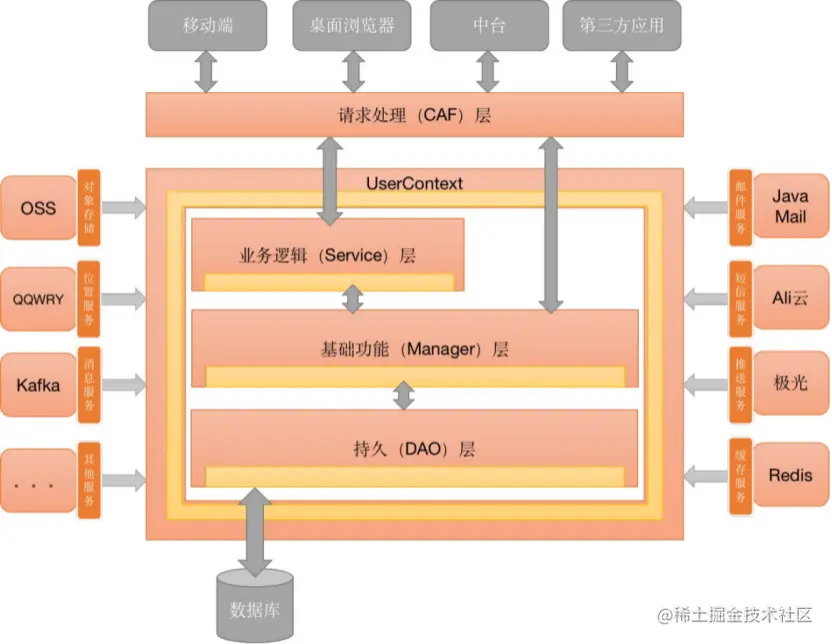

图中红色部分是DaaS生产的代码中，自动生成的标准部分； 图中黄色部分是预留的扩展点。可以看到每一处都预留了扩展点。 所有的核心业务，都是在UserContext的参与下完成的。

• 1.请求处理层：将外部请求转化成对应模块的方法调用，作用类似于Controller层；
• 2.UserContext: 所有的业务处理，都是在UserContext的参与下完成的。 UserContext由框架组装，它提供了众多的基础服务，如图所示， 有短信服务，通知服务，缓存服务等。后面会详细介绍。
• 3.业务逻辑层：大部分定制化的业务逻辑在此处完成。 后面会详细介绍。
• 4.基础功能层：DaaS为每一个模型都提供了基础的增删改查功能，业务层只需要使用Manager的各种接口就可以完成业务处理。 在必要的情况下，才需要扩展Manager。
• 5.数据持久层：用于数据持久化。

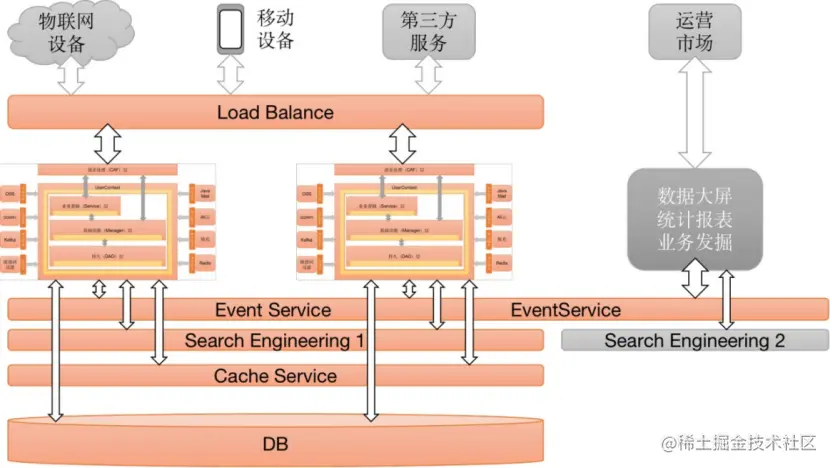

基于DaaS提供的框架，可以轻松的构建实际所需的服务拓扑，例如：

3.1 UserContext与基础服务

用户上下文（UserContext）是整个业务处理过程中的一个核心对象。 顾名思义，它是指一次业务处理中的所有相关信息（上下文）的入口。

和业务处理相关的，有两大类信息： 一类是业务本身的信息，例如：是谁在处理什么事情？请求了什么资源？ 另一类是基础服务，例如：我要发给短信通知下一步的负责人该怎么办？

3.1.1 业务上下文

对于第一类信息， 使用者可以扩展userContext, 增加所需的信息。 在DaaS生产的代码中， 已经支持以下几种信息： 1.当前用户及其APP； 2.手机号； 3.订单号； 4.微信openId； 5.地理位置信息（需要用户授权） 6.当前请求的Header，Cookie等；

此类信息通常和业务密切相关，需要根据业务需要进行扩展。在这里提供一些预定义信息的目的，主要是为了标准化相关接口。这也是最佳编程实践的一个体现。

3.1.2 基础服务

对于第二类，基础服务，DaaS全部通过接口提供的，这样方便用户根据实际情况，扩展或者替换具体实现。 DaaS已经提供了：

• 1.缓存服务：默认提供Redis实现。 完成数据缓存，Session数据保持等。
• 2.区块链服务：默认提供Fabric实现。完成数据上链，查询等；
• 3.Elastic Search服务：默认提供7.6版本的客户端，实现搜索功能；
• 4.电子邮件服务: 默认提供Java Mail的实现，实现电子邮件发送功能；
• 5.短信服务：默认提供阿里云短信服务的实现，完成验证码发送等短信功能；
• 6.位置服务：默认提供QQWRY的实现，完成IP地址到地理位置的转换功能；
• 7.内容管理服务：默认提供了基于字典的敏感词过滤功能。用户可扩展字典。
• 8.推送服务：默认提供了极光的实现，完成消息推送的功能
• 9.消息中间件：默认提供了Kafak的客户端，完成消息发送和消费；
• 10.对象存储：默认提供阿里云和七牛云的实现，用户可以通过配置选择。
• 11.身份认证：默认提供：账号/密码，手机验证码，微信OpenID，企业微信认证。
• 12.图数据库：默认不打开此功能。支持ArangoDB，TigerGraph。

此外，还提供了API：

• 1.请求级别的数据缓存；
• 2.Http 请求/响应的Header的相关功能；
• 3.国际化支持
• 4.其他模块的标准通讯方式 等基础功能接口。

3.2 业务逻辑层（service）层

Service层是DaaS对最佳实践的一个体现。遵循CQRS原则（命令查询的责任分离Command Query Responsibility Segregation ）。通过DaaS的工具，会生成一套标准的业务请求处理代码框架。

请求到达DaaS的后端，首先会被附加一个UserContext，然后请求的标准处理流程如下图所示：

红色部分是DaaS自动生成，基本无需扩展的部分； 黄色部分是DaaS生成骨架，需要人工完成具体业务逻辑的部分。

3.2.1 前置处理

请求标记： 如果后续需要完成“重复提交”，“历史检索”等功能，需要在此处先进行必要的处理； 权限检查：确定当前用户是否有权限请求本次服务；

3.2.2 请求处理

日志记录：通过权限检查的请求，都会记录对应的日志，后续处理有据可查； 参数处理：将请求的输入，封装成统一的Java 数据类型，这样后续业务变更和升级时，无论是业务变化，还是基础设施本身的升级，都不会受到影响； 业务处理：普通的增删改查业务，DaaS自动生成的代码已经完成支持，这里是客户定制化业务的主要位置，后面会单独说明；

3.2.3 结果组装

DaaS的业务处理，是遵循CQRS原则的，“3.2.2 请求处理”就是 Command 对应的部分；‘结果组装’，就对应着Query的部分。 简单来说，根据处理结果的不同，组装不同内容的结果返回给请求的发起者。

3.2.4 后置处理

后置处理主要包括几个方面： 1.访问成功的结果，根据业务脚本（通过DaaS的工具）描述，是否需要做缓存； 2.‘重复提交’相关的后续处理； 3.有顺序的事务请求。例如，发表文章，需要发放奖励。假设两个业务是不同的事务，那么，就不能在记录文章的同时，开始发放奖励的事务，这样会很大概率的导致发放失败，因为‘发表文章’的事务尚未结束，此时‘发放奖励’抢先被调度，则无法查询到对应的文章，导致发放失败。 DaaS提供了6种标准的模块间通讯方式，此时可以采用“延迟请求”方式，在前一个事务完成后，再发起第二个事务。关于6种通讯方式，后面会说明。

3.3 基础功能（Manager）层

DaaS为业务模型中的每一个类型，都创建了对应的Manager。 Manager提供每种类型的基础服务，包括：

• 1.创建（Create）
• 2.更新（Update）
• 3.删除（Delete）
• 4.各种查询，候选值查询
• 5.子对象添加、删除

3.4 数据持久（DAO）层

DaaS提供了标准的数据持久层实现。目前支持多种数据库，包括Oracle，PostgreSQL，H2等。默认为MySQL。

第四章请求处理与业务定制

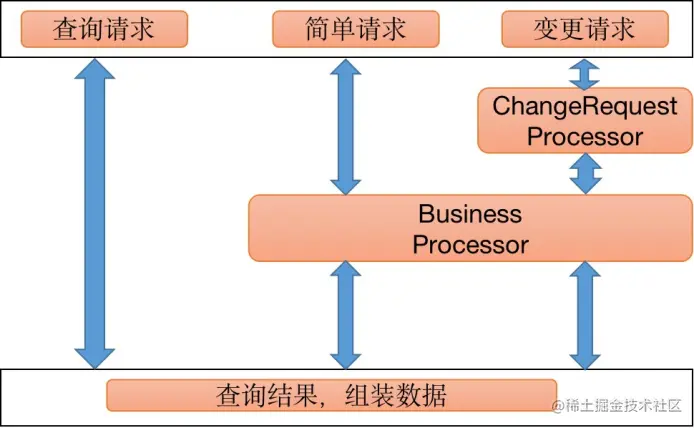

DaaS的后台处理请求，大致分为3类：

第一种是普通的查询请求，基本上无需特殊处理，直接查询结果，组装数据即可（简明起见，图中忽略了通用的处理细节，例如权限，日志等）；

第二种是简单的业务请求，例如“签到”，“完成浏览”。它们会对业务产生较小的‘变更’，（例如积分变化），本身也很简单，此时一般会调用/触发业务逻辑的处理（Business Processor的同/异步调用），然后组装返回数据；

第三种是重要的业务请求。例如“转账”，“审核通过”等。它们是重要的业务事件，对系统的核心功能流程有重大影响。DaaS定义此类请求，都必须通过ChangeRequest来完成。（ChangeRequest是一种具有特定数据结构的对象）。 因此它们需要先通过 ChangeRequest Processor 的处理，然后在提交时调用/触发业务逻辑处理。

4.1 Change Request

Change Request, 称为“变更请求”，它包含以下基本信息：

• 1.谁在发起；
• 2.发起何种请求；
• 3.该请求包含哪些数据；

例如，分销人员提交一个‘推荐线索’时，会提交这样一个Change Request：

• 1.分销员 D000001 提交此请求；
• 2.这是一个 ‘建立推荐线索申请’ 的请求；
• 3.包含信息：
  • i.2级类目 XXX
  • ii.联系人姓名及联系方式
  • iii.可能的数量
  • iv.其他说明

DaaS采用ChangeRequest 和普通的表单相比较，具备以下优点：

1.标准化。所有业务处理模块，需要提供的接口，都是标准java对象，不需要考虑请求的是Form还是Json之类的；

2.低耦合。举个例子，无论是Form还是REST接口，DaaS都会转换成标准的Change Request，请求方式和处理部分没有耦合的部分；

3.可追溯。因为标准化，所以可以方便的追溯任何业务变更的来源。

4.高可靠。类似于数据库的Bin-log，由于统一记录了所有的业务请求，那么就保证了重放业务的可能性，在容灾等可靠性场景中天然具备优势。

4.2 事务管理

DaaS使用Spring来管理事务，通过注解方式标注事务。 通常，一个公开的Service接口即一个本地事务。

对于分布式的事务，DaaS的策略是满足最终一致性。

4.3 扩展与定制

用户有两种方式定制自己的业务。

第一种，就是在DaaS预留的扩展点上直接定制。

DaaS生成的代码，包括各种Service，Manager， DAO 都是有对应的 CustomService， CustomManager， CustomDAO，开发人员直接在这里写代码完成业务即可。

第二种，是编写自己相对独立的业务模块，在Service中将请求中相关的业务，转交给对应的业务模块来处理。

对于第二种方式，为了满足各种业务场景，DaaS提供了6种模块间的交互接口。使用这些标准接口，开发者可以只编写标准的Java函数，无需考虑异步问题。

4.4 模块间的标准交互模式

软件系统内部耦合性出现的原因之一，就是各种模块之间的业务功能是互相依赖的，大部分耦合性的产生，就是一句简单的 “B.func(p1,p2,p3)”这样的调用。 当然，设计因素也是很重要的，DaaS在正确设计的前提下，提供了6种通讯方式，来尽可能的将各个模块的“你中有我，我中有你”的状况缓解。

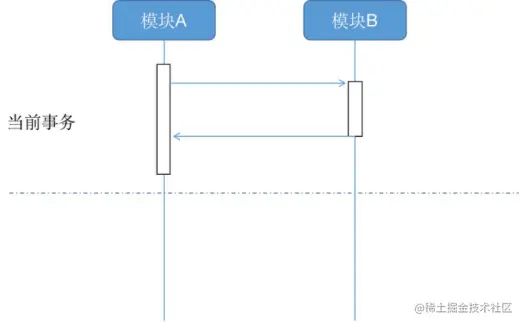

4.4.1 立即处理

这个很好理解，就是 A 模块要求 B 模块处理一个请求，并且等待拿到结果以后，再继续。

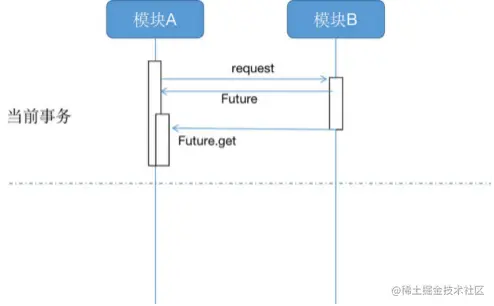

4.4.2 立即处理，稍后检查

这个就是立即请求另外一个模块的处理，但是直到需要的时候，才检查处理结果是否已经完成。 DaaS将模块B的响应结果，封装到一个Future中，来实现异步执行。

4.4.3 立即处理，不再关心

这个就是完全异步执行，A，B之间没有后续的协作关系。

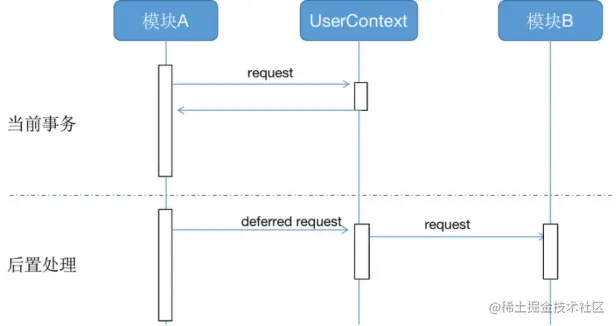

4.4.4 延迟处理

如下图所示：

这个方式是：

• 1.首先模块A在业务处理的合适时机（例如一个分支判断成立时），请求模块B在本次事务结束后，接着处理后续事件；
• 2.UserContext获得此请求，将其存入‘deferred’队列
• 3.本次事务结束后，CAF启动后置处理
• 4.在后置处理中，UserContext发送此前记录的请求，并等待处理结束
• 5.所有deferred请求处理完毕，结束

注意：本场景是明确要等待deferred的请求同步处理完成后，才继续执行。 如果无需等待，请使用另外的请求模式。

4.4.5 延迟处理，最后检查

这个的意思就是：延迟到本事务结束后才开始处理，并且要保证最终都处理完了，才返回response。 和 “延迟处理” 不同的地方在于： 延迟处理是发起请求后，要等待该业务处理完毕后，才发起下一个请求； 而本模式是把所有能发的请求都发了，然后只要保证返回response前，这些请求都处理完毕即可。

4.4.6 延迟处理，不再关心

这个就是只要保证在本事务结束后发出请求即可，处理的结果不关心。

可以看到，在DaaS的编程框架中，业务模块只需关注业务实现，各种所需的基础服务，交互渠道以及方式，都有DaaS负责完成，可以避免大量的细节处理，同时最大限度的保证了高聚合，低耦合的最佳实践。

4.5 结果数据组装

DaaS后台处理的结果数据，会以JSON的格式序列化。 对于DaaS生产的标准中台，将会无缝的解析这些数据； 对于Restful的第三方接口，需要双方协商一致； 对于前端设备，DaaS默认的会组装成NiceRouter的组件。

附录

附录1：DaaS的外部依赖

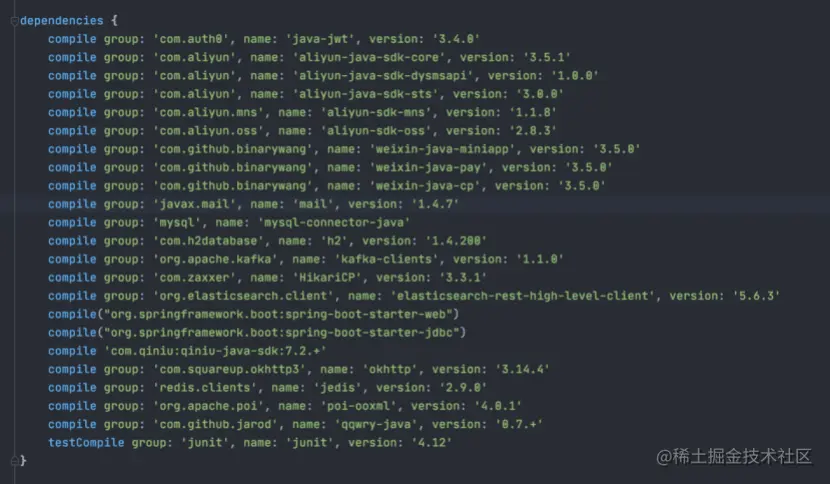

DaaS提供全部的源代码，因此可以清晰的看到所有的外部依赖。 DaaS后台的所有依赖，都在bizcore/build.gradle 中。 截止目前，依赖包括：

1.JWT token
2.阿里云 SDK
3.阿里云短信服务
4.阿里云对象存储
5.微信SDK：wechat-group
6.Java mail
7.Mysql connector
8.H2 connector
9.Kafka
10.HikariCP
11.Elastic search
12.Spring boot
13.七牛云 SDK
14.OK Http
15.Redis
16.Apache POI
17.QQWRY

附录2：参考文档

[1] DaaS 概要与建模： kdocs.cn/l/sS9sjXdPo…

[2] Daas-Start-Kit快速配置与开发准备: kdocs.cn/l/st71C0iyb…

[3] DaaS 服务端 Java二次开发指南: juejin.cn/post/684490…

[4] NiceRouter: github.com/doublechain…

[5] 最终一致性的实现方案： www.jianshu.com/p/fa225912e…
