OCI
在过去两年中随着互联网和容器技术的发展，几乎主要的所有的IT供应商和云服务提供商都开始采用以容器技术为基础的解决方案，与容器相关的组织也如雨后春笋般增长。于是为了确保容器的可迁移性，容器格式和运行时标准的建立就显得尤为重要。 Linux基金会于2015年6月成立OCI（Open Container Initiative）组织，旨在围绕容器格式和运行时制定一个开放的工业化标准。该组织一成立便得到了包括谷歌、微软、亚马逊、华为等一系列云计算厂商的支持。
容器格式标准是什么？
制定容器格式标准的宗旨概括来说就是不受上层结构的绑定，如特定的客户端、编排栈等，同时也不受特定的供应商或项目的绑定，即不限于某种特定操作系统、硬件、CPU架构、公有云等。该标准目前由libcontainer和appc的项目负责人（maintainer）进行维护和制定，其规范文档就作为一个项目在GitHub上维护。

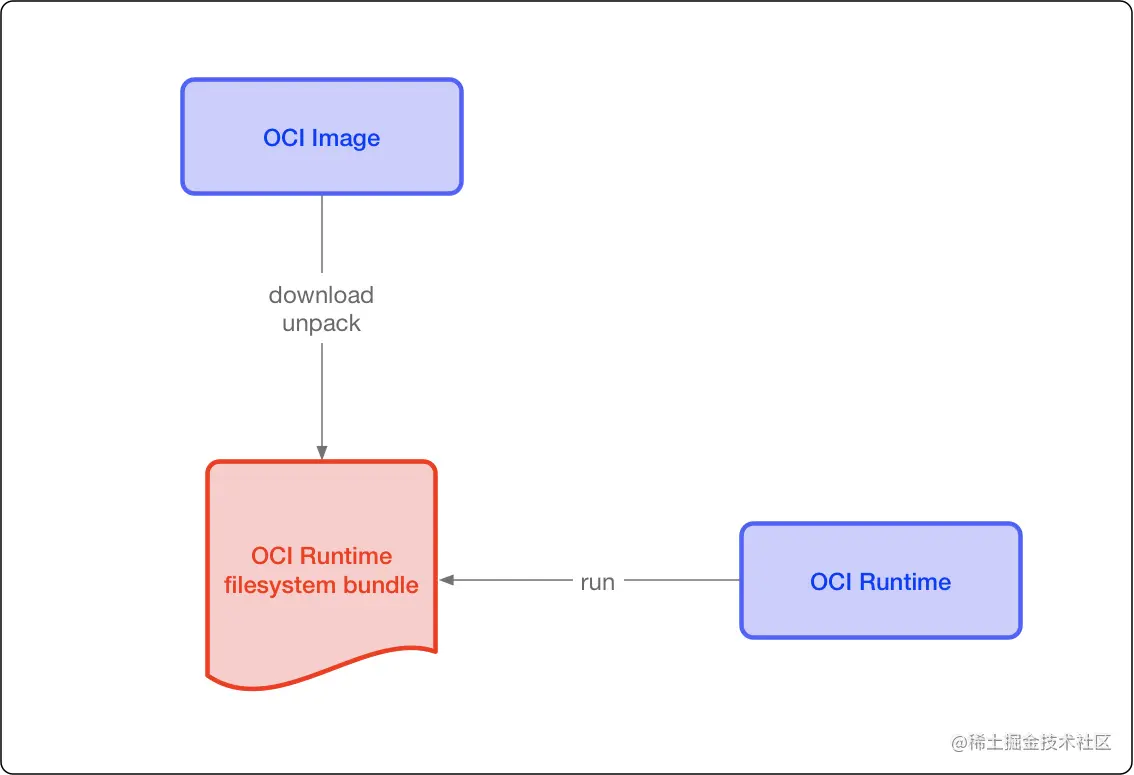

这两个协议通过 OCI runtime filesytem bundle 的标准格式连接在一起，OCI 镜像可以通过工具转换成 bundle，然后 OCI 容器引擎能够识别这个 bundle 来运行容器。
runtime-spec
容器运行时
容器标准格式也要求容器把自身运行时的状态持久化到磁盘中，这样便于外部的其它工具对此信息使用和演绎。该运行时状态以JSON格式编码存储。推荐把运行时状态的JSON文件存储在临时文件系统中以便系统重启后会自动移除。
基于Linux内核的操作系统，该信息应该统一地存储在/run/opencontainer/containers目录，该目录结构下以容器ID命名的文件夹（/run/opencontainer/containers/<containerID>/state.json）中存放容器的状态信息并实时更新。有了这样默认的容器状态信息存储位置以后，外部的应用程序就可以在系统上简便地找到所有运行着的容器了。
state.json文件中包含的具体信息需要有：
- 版本信息：存放OCI标准的具体版本号。
- 容器ID：通常是一个哈希值，也可以是一个易读的字符串。在state.json文件中加入容器ID是为了便于之前提到的运行时hooks只需载入state.json就可以定位到容器，然后检测state.json，发现文件不见了就认为容器关停，再执行相应预定义的脚本操作。
- PID：容器中运行的首个进程在宿主机上的进程号。
- 容器文件目录：存放容器rootfs及相应配置的目录。外部程序只需读取state.json就可以定位到宿主机上的容器文件目录。 标准的容器生命周期应该包含三个基本过程。
- 容器创建：创建包括文件系统、namespaces、cgroups、用户权限在内的各项内容。
- 容器进程的启动：运行容器进程，进程的可执行文件定义在的config.json中，args项。
- 容器暂停：容器实际上作为进程可以被外部程序关停（kill），然后容器标准规范应该包含对容器暂停信号的捕获，并做相应资源回收的处理，避免孤儿进程的出现。

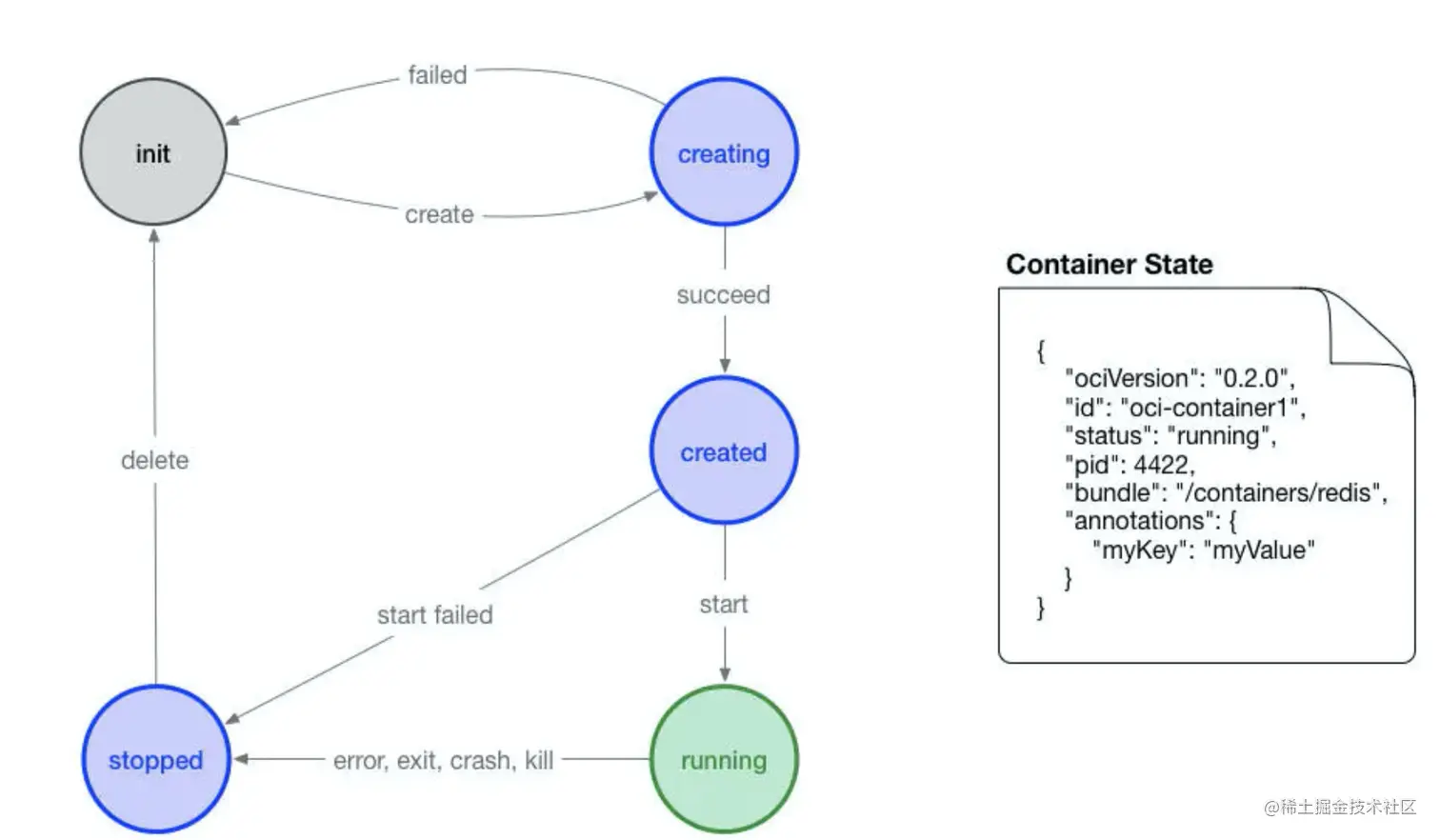

容器生命周期
标准的容器生命周期应该包含三个基本过程。
- 容器创建：创建包括文件系统、namespaces、cgroups、用户权限在内的各项内容。
- 容器进程的启动：运行容器进程，进程的可执行文件定义在的config.json中，args项。
- 容器暂停：容器实际上作为进程可以被外部程序关停 (kill)，然后容器标准规范应该包含对容器暂停信号的捕获，并做相应资源回收的处理，避免孤儿进程的出现。
image-spec
OCI 容器镜像主要包括几块内容：
- 文件系统：以 layer 保存的文件系统，每个 layer 保存了和上层之间变化的部分，layer 应该保存哪些文件，怎么表示增加、修改和删除的文件等
- config 文件：保存了文件系统的层级信息（每个层级的 hash 值，以及历史信息），以及容器运行时需要的一些信息（比如环境变量、工作目录、命令参数、mount 列表），指定了镜像在某个特定平台和系统的配置。比较接近我们使用 docker inspect <image_id> 看到的内容
- manifest 文件：镜像的 config 文件索引，有哪些 layer，额外的 annotation 信息，manifest 文件中保存了很多和当前平台有关的信息
- index 文件：可选的文件，指向不同平台的 manifest 文件，这个文件能保证一个镜像可以跨平台使用，每个平台拥有不同的 manifest 文件，使用 index 作为索引
容器标准包（bundle）和配置
-
config.json： 基本配置文件，包括与宿主机独立的和应用相关的特定信息，如安全权限、环境变量和参数等。
- 容器格式版本
- rootfs路径及是否只读
- 各类文件挂载点及相应容器内挂载目录（此配置信息必须与runtime.json 配置中保持一致）
- 初始进程配置信息，包括是否绑定终端、运行可执行文件的工作目录、环境变量配置、可执行文件及执行参数、uid、gid以及额外需要加入的gid、hostname、低层操作系统及CPU架构信息。
-
runtime.json：运行时配置文件，包含运行时与主机相关的信息，如内存限制、本地设备访问权限、挂载点等。除了上述配置信息以外，运行时配置文件还提供了“钩子(hooks)”的特性，这样可以在容器运行前和停止后各执行一些自定义脚本。hooks的配置包含执行脚本路径、参数、环境变量等。
-
rootfs/：根文件系统目录，包含了容器执行所需的必要环境依赖，如/bin、/var、/lib、/dev、/usr等目录及相应文件。rootfs目录必须与包含配置信息的config.json文件同时存在容器目录最顶层。
CRI
CRI - Container Runtime Interface（容器运行时接口）

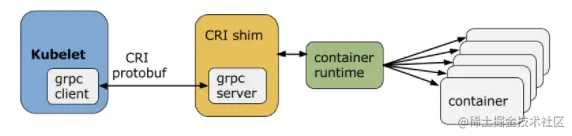

CRI架构
Container Runtime实现了CRI gRPC Server，包括RuntimeService和ImageService。该gRPC Server需要监听本地的Unix socket，而kubelet则作为gRPC Client运行
CRI接口
CRI中定义了容器和镜像的服务的gRPC接口。这其中包含了两个gRPC服务：
- RuntimeService：容器和Sandbox运行时管理。
- ImageService：提供了从镜像仓库拉取、查看、和移除镜像的RPC。
Kubernetes 1.9中的CRI接口在api.proto中的定义如下：
// Runtime service defines the public APIs for remote container runtimes
service RuntimeService {
// Version returns the runtime name, runtime version, and runtime API version.
rpc Version(VersionRequest) returns (VersionResponse) {}
// RunPodSandbox creates and starts a pod-level sandbox. Runtimes must ensure
// the sandbox is in the ready state on success.
rpc RunPodSandbox(RunPodSandboxRequest) returns (RunPodSandboxResponse) {}
// StopPodSandbox stops any running process that is part of the sandbox and
// reclaims network resources (e.g., IP addresses) allocated to the sandbox.
// If there are any running containers in the sandbox, they must be forcibly
// terminated.
// This call is idempotent, and must not return an error if all relevant
// resources have already been reclaimed. kubelet will call StopPodSandbox
// at least once before calling RemovePodSandbox. It will also attempt to
// reclaim resources eagerly, as soon as a sandbox is not needed. Hence,
// multiple StopPodSandbox calls are expected.
rpc StopPodSandbox(StopPodSandboxRequest) returns (StopPodSandboxResponse) {}
// RemovePodSandbox removes the sandbox. If there are any running containers
// in the sandbox, they must be forcibly terminated and removed.
// This call is idempotent, and must not return an error if the sandbox has
// already been removed.
rpc RemovePodSandbox(RemovePodSandboxRequest) returns (RemovePodSandboxResponse) {}
// PodSandboxStatus returns the status of the PodSandbox. If the PodSandbox is not
// present, returns an error.
rpc PodSandboxStatus(PodSandboxStatusRequest) returns (PodSandboxStatusResponse) {}
// ListPodSandbox returns a list of PodSandboxes.
rpc ListPodSandbox(ListPodSandboxRequest) returns (ListPodSandboxResponse) {}
// CreateContainer creates a new container in specified PodSandbox
rpc CreateContainer(CreateContainerRequest) returns (CreateContainerResponse) {}
// StartContainer starts the container.
rpc StartContainer(StartContainerRequest) returns (StartContainerResponse) {}
// StopContainer stops a running container with a grace period (i.e., timeout).
// This call is idempotent, and must not return an error if the container has
// already been stopped.
// TODO: what must the runtime do after the grace period is reached?
rpc StopContainer(StopContainerRequest) returns (StopContainerResponse) {}
// RemoveContainer removes the container. If the container is running, the
// container must be forcibly removed.
// This call is idempotent, and must not return an error if the container has
// already been removed.
rpc RemoveContainer(RemoveContainerRequest) returns (RemoveContainerResponse) {}
// ListContainers lists all containers by filters.
rpc ListContainers(ListContainersRequest) returns (ListContainersResponse) {}
// ContainerStatus returns status of the container. If the container is not
// present, returns an error.
rpc ContainerStatus(ContainerStatusRequest) returns (ContainerStatusResponse) {}
// UpdateContainerResources updates ContainerConfig of the container.
rpc UpdateContainerResources(UpdateContainerResourcesRequest) returns (UpdateContainerResourcesResponse) {}
// ExecSync runs a command in a container synchronously.
rpc ExecSync(ExecSyncRequest) returns (ExecSyncResponse) {}
// Exec prepares a streaming endpoint to execute a command in the container.
rpc Exec(ExecRequest) returns (ExecResponse) {}
// Attach prepares a streaming endpoint to attach to a running container.
rpc Attach(AttachRequest) returns (AttachResponse) {}
// PortForward prepares a streaming endpoint to forward ports from a PodSandbox.
rpc PortForward(PortForwardRequest) returns (PortForwardResponse) {}
// ContainerStats returns stats of the container. If the container does not
// exist, the call returns an error.
rpc ContainerStats(ContainerStatsRequest) returns (ContainerStatsResponse) {}
// ListContainerStats returns stats of all running containers.
rpc ListContainerStats(ListContainerStatsRequest) returns (ListContainerStatsResponse) {}
// UpdateRuntimeConfig updates the runtime configuration based on the given request.
rpc UpdateRuntimeConfig(UpdateRuntimeConfigRequest) returns (UpdateRuntimeConfigResponse) {}
// Status returns the status of the runtime.
rpc Status(StatusRequest) returns (StatusResponse) {}
}
// ImageService defines the public APIs for managing images.
service ImageService {
// ListImages lists existing images.
rpc ListImages(ListImagesRequest) returns (ListImagesResponse) {}
// ImageStatus returns the status of the image. If the image is not
// present, returns a response with ImageStatusResponse.Image set to
// nil.
rpc ImageStatus(ImageStatusRequest) returns (ImageStatusResponse) {}
// PullImage pulls an image with authentication config.
rpc PullImage(PullImageRequest) returns (PullImageResponse) {}
// RemoveImage removes the image.
// This call is idempotent, and must not return an error if the image has
// already been removed.
rpc RemoveImage(RemoveImageRequest) returns (RemoveImageResponse) {}
// ImageFSInfo returns information of the filesystem that is used to store images.
rpc ImageFsInfo(ImageFsInfoRequest) returns (ImageFsInfoResponse) {}
}
实现
最初在使用Kubernetes时通常会默认使用Docker作为容器运行时，其实从Kubernetes 1.5开始已经开始支持CRI，目前是处于Alpha版本，通过CRI接口可以指定使用其它容器运行时作为Pod的后端，目前支持 CRI 的后端有：
- cri-o：cri-o是Kubernetes的CRI标准的实现，并且允许Kubernetes间接使用OCI兼容的容器运行时，可以把cri-o看成Kubernetes使用OCI兼容的容器运行时的中间层。
- cri-containerd：基于Containerd的Kubernetes CRI 实现
- rkt：由CoreOS主推的用来跟docker抗衡的容器运行时
- frakti：基于hypervisor的CRI
- docker：kuberentes最初就开始支持的容器运行时，目前还没完全从kubelet中解耦，docker公司同时推广了OCI标准
