Activity管理
Activity是最复杂的一个组件，它负责UI的显示以及处理各种输入事件。Activity提供窗口供应用在其中绘制界面，同时也提供了各种各样的控件方便开发。Activity 官网传送门
另外，
Android中并没有对外提供启动进程的接口，只是在启动Activity或Service时，由系统根据需要来启动进程。
Activity的生命周期
关于Activity的生命周期，我们先看下官方图示：
Activity的生命周期图中隐含了Activity运行时的三种状态，分别是：
- 激活态：新启动的
Activity位于屏幕的最前端，可以接受用户输入的状态 - 暂停态：当
Activity被一个透明或半透明的Activity覆盖，此时Activity虽然不能接收用户的输入，但还是可见的 - 停止态：当一个
Activity完全被另一Activity覆盖，不能接受用户输入也不可见时
当一个Activity对象的状态发生变化时，会调用上图中定义的抽象接口来通知应用。相关描述如下：
onCreate()：当Activity对象被创建时调用onStart()：当Activity在Framework中的数据结构准备完毕后调用onResume()：当Activity来到栈的最前端变成激活态时调用onPause()：当Activity从栈的最前端切换到后台时，进入暂停态，并调用该方法onStop()：当Activity已经完全不可见时调用onDestroy()：在销毁Activity前，系统会先调用该方法
上面的知识在初学Android时我们就已经知道了，接下来我们要从AMS的角度看下这几个方法是如何调用的，不过在此之前我们先熟悉下另外的几个相关知识：Intent、Task与LaunchMode
Intent、Task与LaunchMode
理解Intent
Intent是所请求执行动作的抽象描述，通常作为参数来使用，用于完成各个组件之间的消息传递。更为详细的姿势可以参考官网描述：官网传送门
Intent类的相关定义如下：
public class Intent implements Parcelable, Cloneable {
private String mAction;
private Uri mData;
private String mType;
private String mPackage;
private ComponentName mComponent;
private int mFlags;
private ArraySet<String> mCategories;
private Bundle mExtras;
private Rect mSourceBounds;
private Intent mSelector;
private ClipData mClipData;
}
常用字段含义如下：
mAction是一个字符串，用来指明要执行的操作是什么。- 在
Intent类中定义了大量的Action，例如ACTION_VIEW、ACTION_SEND等。 - 这些
Action的作用与具体的功能模块相关，表达要执行的意图
- 在
mData储存需要传递的数据，类型是URI。URI是统一资源标识符(Uniform Resources Identifier)的简称- 最初用于表示
Web中的各种资源，如HTML文档、图片、文件等 URL(Uniform Resource Locator)是URI的一种
mType是MIME格式的字符串，表示数据类型。MIME是多功能Internet邮件扩充服务(Multipurpose Internet Mail Extensions)的缩写- 最早英语电子邮件系统，后来应用到浏览器。格式例如：
text/plain``application/x-gzip等 - 通常该数据类型不需要指定，如果设置了这个字段，可以加快
Intent的匹配速度
mComponent用于指定接收Intent的目标组件的名称mComponent的类型是ComponentName，它包含两个字符串：mPackage和mClass，前者用于指定包名，后者用于指定类名Intent中如果定义了mComponent，该Intent将直接发送到指定的组件，不会在通过其他属性组合查找
mFlags称为标志，在Intent类中定义了很多flag的相关常量。主要分为两种- 以
FLAG_ACTIVITY_...开头的，用来控制Activity启动的相关参数，如FLAG_ACTIVITY_NEW_TASK - 以
FLAG_RECEIVER_...开头的，用来进行广播的参数
- 以
mCategories一个包含应处理Intent组件类型的附加信息的字符串。常见的类别有两种：CATEGORY_BROWSABLE：目标Activity允许本身通过网络浏览器启动，以显示链接引用的数据CATEGORY_LAUNCHER：该Activity是任务的初始Activity- 可以将任意数量的类别描述放入一个
Intent中，但大多数Intent均不需要类别
mExtras表示所有附加信息的集合。mExtras数据类型是Bundle- 可以使用各种
putExtra()方法添加extra数据，每种方法均接受两个参数：key和value
Task
Task是Activity的集合。Android把用户一次相关操作中使用的Activity按照先后顺序保存在Task中，这样当按back键时就能按照相反的顺序回退。
Task像一个栈，以后进先出的方式管理着Activity。系统运行时内存中会存在着多个Task，当我们按recent键时，会弹出一个选择列表，这个列表就是系统中存在的Task的集合，选择一个Task将把它所包含的Activity作为一个整体带到前台。Task中的Activity的顺序通常是不能改变的，只能通过出栈入栈的方式来增加或移除。
AMS中使用ActivityStack来管理Task，它管理的Task都存放在成员变量mTaskHistory中，定义如下：
class ActivityStack{
private final ArrayList<TaskRecord> mTaskHistory = new ArrayList<>();
}
mTaskHistory是一个列表，储存的是TaskRecord对象。TaskRecord对象表示一个Task，它的成员变量mActivities也是一个列表，储存了该Task中所有的ActivityRecord对象。mActivities的定义如下：
class TaskRecord{
final ArrayList<ActivityRecord> mActivities;
}
那么，如何才能开始一个新的Task呢？
Intent中定义了一个标志FLAG_ACTIVITY_NEW_TASK，在startActivity()的Intent参数中加入该标志就能开启一个新的Task- 但是如果系统中已经有相同
affinity的Task存在，并不会再启动一个Task，而是将旧的Task带到前台
那么，affinity在哪里定义的呢？
affinity的意思是亲和度，是通过<activity>标签的android:taskAffinity属性来定义的- 当使用标志
FLAG_ACTIVITY_NEW_TASK启动一个Activity时，这个Activity的taskAffinity属性中的字符串就会成为Task的affinity - 以后加入这个
Task的Activity，即使它们的taskAffinity属性定义了一个不同的字符串，也不会改变Task已有的affinity - 如果
<activity>标签中没有指定android:taskAffinity属性，这个Activity会继承<application>标签的android:taskAffinity属性 - 如果
<application>标签的android:taskAffinity属性也没有定义，将会使用应用包名作为缺省值- 正因为如此，如果在应用中启动本应用的另一个
Activity，即使使用了FLAG_ACTIVITY_NEW_TASK标志也不一定会启动一个新的Task - 除非这个
Activity定义了不同的taskAffinity属性
- 正因为如此，如果在应用中启动本应用的另一个
LaunchMode
Activity的启动模式隐含的是Activity对象的复用问题，关于启动模式官网的介绍也很详细：官方传送门
当启动一个Activity时，如果系统的后台Task中已经有一个该Activity的实例存在了，系统是创建一个新的Activity还是将已经存在的Activity切换到前台呢？
答案是都有可能，有多种因素可以影响结果。包括Activity的属性值以及Intent中指定的标志
我们先看下Activity的属性launchMode会有哪些影响：
standard模式：默认。standard模式下的Activity每次启动时都会创建该Activity的实例对象- 同一个
Task中可以同时存在该Activity的多个实例 - 一个
Activity的多个实例可以出现在多个Task栈中
singleTop模式- 如果目标
Task的顶部已存在该Activity实例，则系统会通过调用该实例的onNewIntent()方法向其传送Intent，而非创建新的Activity实例。 - 如果不在栈顶，这
standard模式一样创建新的实例对象
- 如果目标
singleTask模式- 设置
singleTask模式的Activity具有系统唯一性，只能在系统中创建该Activity的一个实例对象 - 启动设置为
singleTask模式的Activity时，如果系统中已经存在该Activity的实例对象，则将其所在的Task中排在它前面的Activity都弹出栈，将该Activity带到栈顶，并调用其onNewIntent()方法传递新的Intent对象 - 如果系统中不存在该
Activity的实例对象，则会创建一个该Activity的实例对象- 如果该
Activity的taskAffinity属性值和当前Task的affinity值相同，它会加入当前的Task中 - 否则，即使启动该
Activity的Intent中没有指定FLAG_ACTIVITY_NEW_TASK标志，也会启动新的Task，并将Activity至于其中
- 如果该
- 设置
singleInstance模式- 设置为
singleInstance模式的Activity同样具有系统唯一性，系统中只有该Activity的一个实例对象 - 同时系统不会将任何其他
Activity启动到包含该Activity实例的Task中 - 该
Activity始终是其Task中的唯一Activity
- 设置为
通常情况下，一个Activity创建出来后，会停留在某个Task中，直到它被销毁
- 但是，如果
Activity的allowTaskReparenting属性设置为true，该Activity可以在不同的Task之间转移 - 不过，这个属性只有在启动
Activity的Intent中设置了FLAG_ACTIVITY_RESET_TASK_IF_NEEDED标志时才起作用
除了上面介绍的内容，Activity和Task的工作逻辑大家可以参考官网：任务和返回堆栈
比如，下面部分提到的技巧就很重要（摘抄自官网）：
只有当 Activity 具有 ACTION_MAIN 和 CATEGORY_LAUNCHER 过滤器时，才应使用 "singleTask" 和 "singleInstance" 这两种启动模式，它们会将 Activity 标记为始终启动任务。比如，可以想象一下，如果缺少该过滤器会发生什么情况：intent 会启动 "singleTask" Activity，随之启动新任务，用户花了一些时间在该任务上。然后，用户按主屏幕按钮。此时，该任务会转到后台，不再可见。现在，用户无法返回到该任务，因为它未显示在应用启动器中。
了解ClientTransactionHandler的作用
ClientTransactionHandler是在Android 9.0上出现的，用来串联起AMS和Activity的整个生命周期管理的类，很重要
我们已经知道应用的入口是ActivityThread类的main()函数，仔细看下类结构的话会发现要ActivityThread继承了一个特殊的类。定义如下
public final class ActivityThread extends ClientTransactionHandler {
...
}
可以看到ActivityThread继承了ClientTransactionHandler类。这个类是在Android 9.0加入的，关键定义如下：
public abstract class ClientTransactionHandler {
void scheduleTransaction(ClientTransaction transaction) {
transaction.preExecute(this);
sendMessage(ActivityThread.H.EXECUTE_TRANSACTION, transaction);
}
......
public abstract void handleDestroyActivity(...);
public abstract void handlePauseActivity(...);
public abstract void handleResumeActivity(...);
public abstract void handleStopActivity(...);
......
public abstract Activity handleLaunchActivity(...);
public abstract void handleStartActivity(...);
......
public abstract void handleNewIntent(...);
......
}

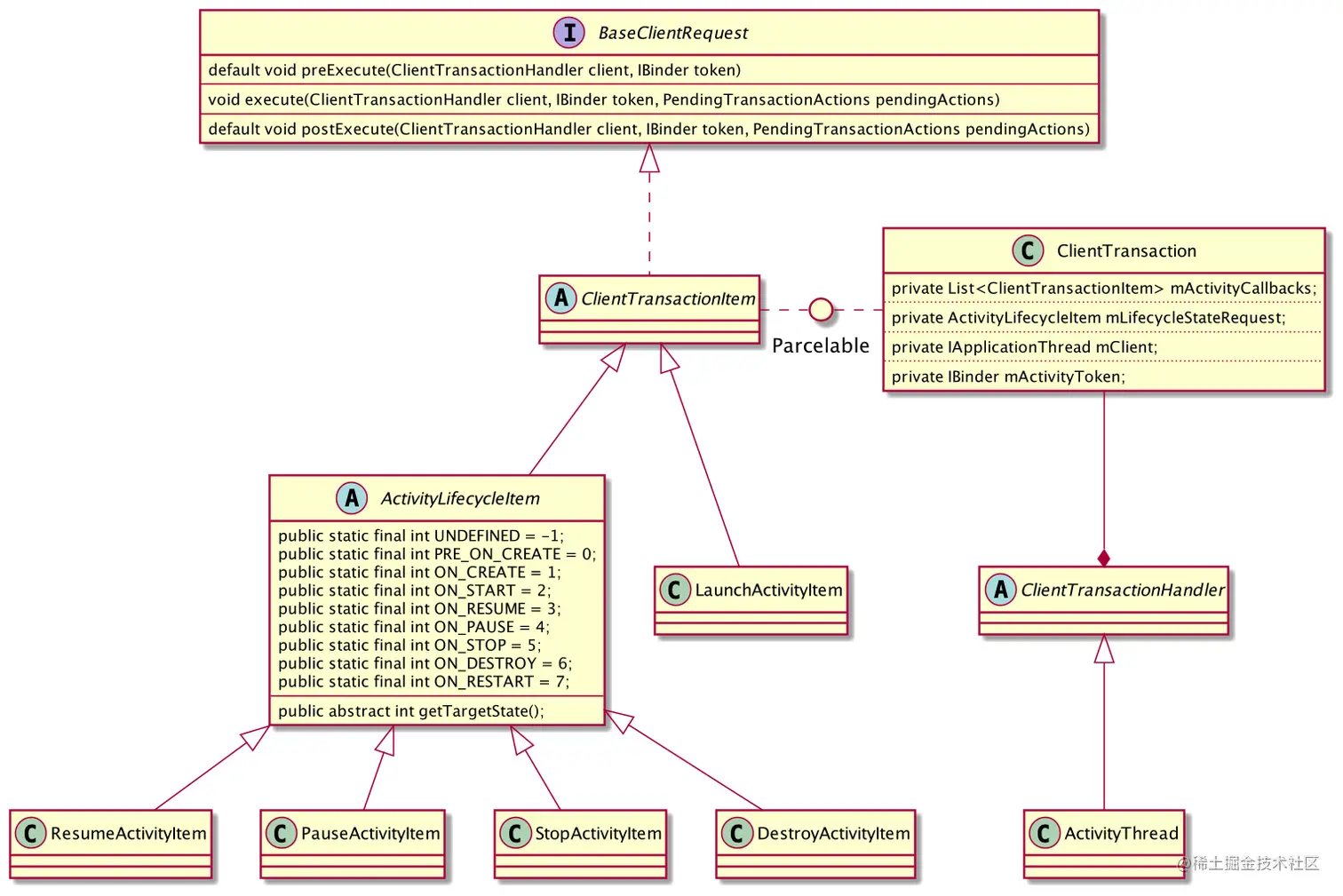

类中定义了和声明周期有关的方法，机智的我们可以猜到，AMS后面生命周期的回调控制应该就是通过它来实现的，相关类继承关系如下：
可以Android把Activity相关的生命周期要做的事情抽象了出来，在上面定义的类中，真正业务实现包括：
LaunchActivityItem就是要执行launch activity任务resume activity则是通过ResumeActivityItem实现pause activity则是通过PauseActivityItem实现stop activity则是通过StopActivityItem实现destroy activity则是通过DestoryActivityItem实现
ClientTransaction的调用逻辑
我们看下整个调用流程：
在ActivityThread中的ApplicationThread类有一个scheduleTransaction()方法，
ApplicationThread类是一个Binder服务类，AMS会作为client调用这个服务类，当然也就可以调用它的scheduleTransaction()方法
scheduleTransaction()方法内容如下：
@Override
public void scheduleTransaction(ClientTransaction transaction) throws RemoteException {
ActivityThread.this.scheduleTransaction(transaction);
}
调用的是ActivityThread的scheduleTransaction()方法，也就是ClientTransactionHandler类的scheduleTransaction()方法，方法如下：
void scheduleTransaction(ClientTransaction transaction) {
transaction.preExecute(this);
sendMessage(ActivityThread.H.EXECUTE_TRANSACTION, transaction);
}
发送了一个EXECUTE_TRANSACTION消息给ActivityThread的Handler实现类H，消息处理如下：
case EXECUTE_TRANSACTION:
final ClientTransaction transaction = (ClientTransaction) msg.obj;
mTransactionExecutor.execute(transaction);
if (isSystem()) {
transaction.recycle();
}
break;
消息处理中使用了mTransactionExecutor.execute()，不出意外，执行逻辑肯定在TransactionExecutor中了，我们看下：
public void execute(ClientTransaction transaction) {
final IBinder token = transaction.getActivityToken();
executeCallbacks(transaction);
executeLifecycleState(transaction);
mPendingActions.clear();
}
public void executeCallbacks(ClientTransaction transaction) {
final List<ClientTransactionItem> callbacks = transaction.getCallbacks();
if (callbacks == null) {
return;
}
......
final int size = callbacks.size();
for (int i = 0; i < size; ++i) {
......
item.execute(mTransactionHandler, token, mPendingActions);
item.postExecute(mTransactionHandler, token, mPendingActions);
......
}
}
private void executeLifecycleState(ClientTransaction transaction) {
final ActivityLifecycleItem lifecycleItem = transaction.getLifecycleStateRequest();
if (lifecycleItem == null) {
// No lifecycle request, return early.
return;
}
......
// 很重要的一个方法
cycleToPath(r, lifecycleItem.getTargetState(), true /* excludeLastState */);
// Execute the final transition with proper parameters.
lifecycleItem.execute(mTransactionHandler, token, mPendingActions);
lifecycleItem.postExecute(mTransactionHandler, token, mPendingActions);
}
可以看到，最后分别在executeCallbacks()和executeLifecycleState()两个方中执行了item.execute()和lifecycleItem.execute()两个方法
executeCallbacks()和executeLifecycleState()目的分别是干什么呢？结合类关系图我们可以这样推断：
executeCallbacks()遍历执行的是ClientTransaction类中List<ClientTransactionItem> mActivityCallbacks集合中的元素ClientTransactionItem类的直接子类实现只有LaunchActivityItem类- 也就是说
executeCallbacks()主要执行的是launch activity的通知操作
executeLifecycleState()执行的是ClientTransaction类中的ActivityLifecycleItem mLifecycleStateRequestmLifecycleStateRequest被称为final state- 从继承关系上可以看到，
resume activity、pasue activity、stop activity、destory activity都在这里
了解完调用流程会发现，实现类中并没有StartActivityItem，为什么呢？那怎么调用onStart()函数呢？
核心就在cycleToPath()函数身上
TransactionExecutor.cycleToPath()
针对
Activity的生命周期，Android并没有定义出所有的*ActivityItem类，例如StartActivityItem就并不存在，那么怎么去执行这个start阶段的函数呢？
请留意类图中ActivityLifecycleItem有关生命周期的常量定义，Android在这里通过cycleToPath()采用了一种比较取巧的操作，核心逻辑就是：
- 指定一个
Activity的final state - 根据
Activity的当前状态去计算过程中需要的状态，并保存到集合中 - 最后按顺序执行集合中的状态
以文章后面的realStartActivityLocked()方法为例
- 将
LaunchActivityItem类型的对象添加到callback中TransactionExecutor会先执行LaunchActivityItem类- 执行完后
Activity进入到ON_CREATE状态
- 方法中指定了
final state为ResumeActivityItemTransactionExecutor通过cycleToPath()计算当前状态与final state的差异- 当前状态为
ON_CREATE状态，final state为ON_RESUME TransactionExecutor通过帮助类的getLifecyclePath方法将两者之间缺失的状态整理到集合中- 然后调用
performLifecycleSequence()循环处理
performLifecycleSequence()方法如下：
private void performLifecycleSequence(ActivityClientRecord r, IntArray path) {
final int size = path.size();
for (int i = 0, state; i < size; i++) {
state = path.get(i);
switch (state) {
case ON_CREATE:
mTransactionHandler.handleLaunchActivity(...);
break;
case ON_START:
mTransactionHandler.handleStartActivity(r, mPendingActions);
break;
case ON_RESUME:
mTransactionHandler.handleResumeActivity(...);
break;
case ON_PAUSE:
mTransactionHandler.handlePauseActivity(...);
break;
case ON_STOP:
mTransactionHandler.handleStopActivity(...);
break;
case ON_DESTROY:
mTransactionHandler.handleDestroyActivity(...);
break;
case ON_RESTART:
mTransactionHandler.performRestartActivity(...);
break;
default:
throw new IllegalArgumentException("Unexpected lifecycle state: " + state);
}
}
}
PauseActivityItem的调用分析
以PauseActivityItem类为例，我们看看具体的执行逻辑：
public class PauseActivityItem extends ActivityLifecycleItem {
......
@Override
public void execute(ClientTransactionHandler client, IBinder token,
PendingTransactionActions pendingActions) {
......
client.handlePauseActivity(token, mFinished, mUserLeaving, mConfigChanges, pendingActions,
"PAUSE_ACTIVITY_ITEM");
......
}
}
执行的是ClientTransactionHandler抽象类，其实也就是ActivityThread类的handlePauseActivity()方法。
handlePauseActivity()方法调用了ActivityThread类的performPauseActivity()方法，最后调用到的是performPauseActivityIfNeeded()方法，代码如下：
private void performPauseActivityIfNeeded(ActivityClientRecord r, String reason) {
......
mInstrumentation.callActivityOnPause(r.activity);
......
}
执行的是Instrumentation类的callActivityOnPause()方法，内容如下：
public void callActivityOnPause(Activity activity) {
activity.performPause();
}
很简洁，继续查看：
public class Activity{
final void performPause() {
mDoReportFullyDrawn = false;
mFragments.dispatchPause();
mCalled = false;
onPause();
writeEventLog(LOG_AM_ON_PAUSE_CALLED, "performPause");
mResumed = false;
......
}
}
有木有！有木有！onPause();终于调用到了。。。。。。
我们已经从应用端找到了调用的流程，但是，对于AMS来说它是怎么触发的呢？
接下来，我们分析下Activity的启动，在Activity启动的过程我们就可以找到AMS触发声明周期的例子
启动Activity
研究
Activity生命周期的调用细节，我们还是得从最熟悉的地方入手，也就是常用的Activity对象的startActivity (Intent intent)方法
Activty.startActivty()
跟踪startActivity (Intent intent)方法，发现调用关系如下：
class Activity{
public void startActivity(Intent intent, @Nullable Bundle options) {
if (options != null) {
startActivityForResult(intent, -1, options);
} else {
startActivityForResult(intent, -1);
}
}
public void startActivityForResult(...) {
......
Instrumentation.ActivityResult ar =
mInstrumentation.execStartActivity(
this, mMainThread.getApplicationThread(), mToken, who,
intent, requestCode, options);
......
}
}
class Instrumentation{
public ActivityResult execStartActivity(...) {
IApplicationThread whoThread = (IApplicationThread) contextThread;
......
try {
intent.migrateExtraStreamToClipData();
intent.prepareToLeaveProcess(who);
int result = ActivityManager.getService()
.startActivity(...);
checkStartActivityResult(result, intent);
} catch (RemoteException e) {
throw new RuntimeException("Failure from system", e);
}
return null;
}
}
class ActivityManagerService{
public final int startActivity(...) {
return startActivityAsUser(...);
}
public final int startActivityAsUser(...) {
......
return mActivityStartController.obtainStarter(intent, "startActivityAsUser")
...
.execute();
}
}
我们看到最后是调用的是AMS的startActivityAsUser方法。跟踪startActivityAsUser方法的调用过程就会发现最后执行的是ActivityStarter类的execute()方法来执行Activity的启动，相关代码如下：
class ActivityStater{
int execute() {
try {
if (mRequest.mayWait) {
return startActivityMayWait(...);
} else {
return startActivity(...);
}
} finally {
onExecutionComplete();
}
}
}
我们看到execute()有两个启动Activity的方法，接下来我们以startActivityMayWait()方法继续分析，因为最后也会走到startActivity()中。
ActivityStarter.startActivityMayWait()
简要代码如下：
private int startActivityMayWait(...) {
......
// 获取要启动的 Activity 的信息
ActivityInfo aInfo = mSupervisor.resolveActivity(intent, rInfo, startFlags, profilerInfo);
synchronized (mService) {
......
int res = startActivity(caller, ...);
......
if (outResult != null) { // 需要返回结果
outResult.result = res;
final ActivityRecord r = outRecord[0];
switch(res) {
case START_SUCCESS: {
// 添加到特定集合中
mSupervisor.mWaitingActivityLaunched.add(outResult);
do {
try {
// 等待应用进程中的 Activity 启动完成
mService.wait();
} catch (InterruptedException e) {
}
} while (outResult.result != START_TASK_TO_FRONT
&& !outResult.timeout && outResult.who == null);
......
break;
}
......
}
}
return res;
}
}
startActivityMayWait()方法的流程如下：
- 首先调用
resolveActivity()方法来获取要启动的Activity的信息 - 得到
Activity的信息后，继续调用startActivity()方法来继续启动Activity - 如果启动
Activity的应用需要获取返回结果，则调用mService对象的wait()方法挂起线程等待启动的结果
接下来就是调用ActivityStarter的startActivity()方法的代码，我们看下部分细节：
private int startActivity(IApplicationThread caller, ...) {
int err = ActivityManager.START_SUCCESS;
......
if (caller != null) {
// 获取启动Activity的进程的信息
callerApp = mService.getRecordForAppLocked(caller);
if (callerApp != null) {
callingPid = callerApp.pid;
callingUid = callerApp.info.uid;
} else {
err = ActivityManager.START_PERMISSION_DENIED;
}
}
final int userId = aInfo != null && aInfo.applicationInfo != null
? UserHandle.getUserId(aInfo.applicationInfo.uid) : 0;
......// 省略很多错误检查
// 检查调用者的相关权限
boolean abort = !mSupervisor.checkStartAnyActivityPermission(...);
// 检查 Intent 防火墙是否屏蔽了该 Intent
abort |= !mService.mIntentFirewall.checkStartActivity(...);
......
if (mService.mController != null) {
try {
// 将 Activity 启动的消息通知监听系统Activity变动的接口 IActivityControler
Intent watchIntent = intent.cloneFilter();
abort |= !mService.mController.activityStarting(watchIntent,
aInfo.applicationInfo.packageName);
} catch (RemoteException e) {
mService.mController = null;
}
}
......
if (abort) {
......// 如果 abort 为true，直接退出
return START_ABORTED;
}
......
// 创建 ActivityRecord 对象
ActivityRecord r = new ActivityRecord(...);
if (outActivity != null) {
outActivity[0] = r;
}
......
// 当前用户正在操作的 ActivityStack
final ActivityStack stack = mSupervisor.mFocusedStack;
// 针对经常切换进程的情况，检查调用者是否有权限进行进程切换
if (voiceSession == null && (stack.getResumedActivity() == null
|| stack.getResumedActivity().info.applicationInfo.uid != realCallingUid)) {
if (!mService.checkAppSwitchAllowedLocked(callingPid, callingUid,
realCallingPid, realCallingUid, "Activity start")) {
// 对于不能切换进程的情况，把 Activity 信息放入 mPendingActivityLaunches 列表中
mController.addPendingActivityLaunch(new PendingActivityLaunch(r,
sourceRecord, startFlags, stack, callerApp));
ActivityOptions.abort(checkedOptions);
return ActivityManager.START_SWITCHES_CANCELED;
}
}
if (mService.mDidAppSwitch) {
mService.mAppSwitchesAllowedTime = 0;
} else {
mService.mDidAppSwitch = true;// 打开开关，允许进程间切换
}
// 启动挂起等待的 Activity，其实就是逐个启动 mPendingActivityLaunches 列表中的 Activity。
// 最后也是调用了 startActivity
// 个人理解，大多数情况下 mPendingActivityLaunches 列表应该是空的吧
mController.doPendingActivityLaunches(false);
......
// 调用startActivity另一个重载方法，第一个参数为 ActivityRecord
return startActivity(r, ...);
}
private int startActivity(final ActivityRecord r, ...) {
int result = START_CANCELED;
......
result = startActivityUnchecked(r, ...);
......
return result;
}
这里其实不用记录太多细节，重要的是了解启动Activity方法的调用流程，这里最后调用的是startActivityUnchecked()方法，我们来继续看下。
ActivityStarter.startActivityUnchecked()
方法如下：
private int startActivityUnchecked(final ActivityRecord r, ...) {
// 初始化环境和lunchModeFlags
setInitialState(r, options, inTask, doResume, startFlags, sourceRecord, voiceSession,
voiceInteractor);
computeLaunchingTaskFlags();
computeSourceStack();
mIntent.setFlags(mLaunchFlags);
// 判断 Activity 是否需要插入新的 Task，以下情况 reusedActivity 不为空
// 1.设置了FLAG_ACTIVITY_NEW_TASK：
// 2.启动模式为singleTask：
// 3.启动模式为singleInstance
ActivityRecord reusedActivity = getReusableIntentActivity();
......
final boolean dontStart = top != null && mStartActivity.resultTo == null
&& top.realActivity.equals(mStartActivity.realActivity)
&& top.userId == mStartActivity.userId
&& top.app != null && top.app.thread != null
&& ((mLaunchFlags & FLAG_ACTIVITY_SINGLE_TOP) != 0
|| isLaunchModeOneOf(LAUNCH_SINGLE_TOP, LAUNCH_SINGLE_TASK));
if (dontStart) { // 不需要启动的情况
// For paranoia, make sure we have correctly resumed the top activity.
topStack.mLastPausedActivity = null;
if (mDoResume) {
mSupervisor.resumeFocusedStackTopActivityLocked();
}
......
deliverNewIntent(top);
......
return START_DELIVERED_TO_TOP;
}
boolean newTask = false;
final TaskRecord taskToAffiliate = (mLaunchTaskBehind && mSourceRecord != null)
? mSourceRecord.getTask() : null;
// 判断当前 Activity 是否需要一个新的 Task
int result = START_SUCCESS;
if (mStartActivity.resultTo == null && mInTask == null && !mAddingToTask
&& (mLaunchFlags & FLAG_ACTIVITY_NEW_TASK) != 0) {
newTask = true;
result = setTaskFromReuseOrCreateNewTask(taskToAffiliate, topStack);
} else if (mSourceRecord != null) {
result = setTaskFromSourceRecord();
} else if (mInTask != null) {
result = setTaskFromInTask();
} else {
// This not being started from an existing activity, and not part of a new task...
// just put it in the top task, though these days this case should never happen.
setTaskToCurrentTopOrCreateNewTask();
}
......
// 启动 Activity
// startActivityLocked 这里主要是将 ActivityRecord 对象加入到 Task 的顶部
// 同时将 Task 添加到 mTaskHistory 的顶部
mTargetStack.startActivityLocked(mStartActivity, topFocused, newTask, mKeepCurTransition,
mOptions);
// 利用 WindowManager 使 Activity 可见
if (mDoResume) {
final ActivityRecord topTaskActivity = mStartActivity.getTask().topRunningActivityLocked();
if (!mTargetStack.isFocusable() || (topTaskActivity != null && topTaskActivity.mTaskOverlay && mStartActivity != topTaskActivity)) {
mTargetStack.ensureActivitiesVisibleLocked(null, 0, !PRESERVE_WINDOWS);
mService.mWindowManager.executeAppTransition(); // 此处应该是执行应用间的切换动画
} else {
.......
mSupervisor.resumeFocusedStackTopActivityLocked(mTargetStack, mStartActivity,
mOptions);
}
} else if (mStartActivity != null) {
mSupervisor.mRecentTasks.add(mStartActivity.getTask());
}
......
return START_SUCCESS;
}
startActivityUnchecked()方法主要是通过Intent的标志和Activity的属性来确定Activity的Task，然后将其调整至栈顶，细节我们先略过，需要重点关注的方法是mSupervisor.resumeFocusedStackTopActivityLocked()方法的调用。跟踪调用就会发现，最后执行的是ActivityStack类的resumeTopActivityInnerLocked()方法
ActivityStack.resumeTopActivityInnerLocked()
我们前面已经知道
resumeFocusedStackTopActivityLocked()方法最终会调用ActivityStack类的resumeTopActivityInnerLocked()方法。
resumeTopActivityInnerLocked()方法主要的作用是将位于栈顶的Activity显示出来，不过在此之前，旧的Activity(变量mResumedActivity引用的就是)还显示在屏幕上。方法内容如下：
private boolean resumeTopActivityInnerLocked(ActivityRecord prev, ActivityOptions options) {
if (!mService.mBooting && !mService.mBooted) {
// Not ready yet!
return false;
}
// 从要 mTaskHistory 中查找要启动的 Activity
// 这里这样做应该是因为前面已经将 Activity 放入堆栈中了
final ActivityRecord next = topRunningActivityLocked(true /* focusableOnly */);
final boolean hasRunningActivity = next != null;
......
if (!hasRunningActivity) {
// There are no activities left in the stack, let's look somewhere else.
return resumeTopActivityInNextFocusableStack(prev, options, "noMoreActivities");
}
next.delayedResume = false;
// 如果当前显示的 Activity 就是要启动的 Activity，直接返回
if (mResumedActivity == next && next.isState(RESUMED)
&& mStackSupervisor.allResumedActivitiesComplete()) {
executeAppTransition(options);
return false;
}
// 如果正在休眠或者关机，直接返回
if (shouldSleepOrShutDownActivities()
&& mLastPausedActivity == next
&& mStackSupervisor.allPausedActivitiesComplete()) {
executeAppTransition(options);
return false;
}
// user 状态检查
if (!mService.mUserController.hasStartedUserState(next.userId)) {
return false;
}
// 将要启动的 Activity 从相关队列中移除
mStackSupervisor.mStoppingActivities.remove(next);
mStackSupervisor.mGoingToSleepActivities.remove(next);
next.sleeping = false;
mStackSupervisor.mActivitiesWaitingForVisibleActivity.remove(next);
// 检查是否有正在 Pause 的 Activity
if (!mStackSupervisor.allPausedActivitiesComplete()) {
return false;
}
// 设置要启动的 applicationInfo
mStackSupervisor.setLaunchSource(next.info.applicationInfo.uid);
......
boolean pausing = mStackSupervisor.pauseBackStacks(userLeaving, next, false);
if (mResumedActivity != null) {
// 暂停当前 Activity
// startPausingLocked() 中便会触发 旧Activity 的 onPause() 操作
pausing |= startPausingLocked(userLeaving, false, next, false);
}
......
ActivityStack lastStack = mStackSupervisor.getLastStack();
if (next.app != null && next.app.thread != null) {
// 如果 Activity 所在的应用已经存在，只需要把 Activity 显示出来
......
synchronized(mWindowManager.getWindowManagerLock()) {
// This activity is now becoming visible.
if (!next.visible || next.stopped || lastActivityTranslucent) {
next.setVisibility(true);
}
......
try {
final ClientTransaction transaction = ClientTransaction.obtain(next.app.thread,
next.appToken);
......
// 如果当前 Activity 还有等待返回的结果，添加 ActivityResultItem，
// 其中会执行 onActivityResult 回调
ArrayList<ResultInfo> a = next.results;
if (a != null) {
final int N = a.size();
if (!next.finishing && N > 0) {
if (DEBUG_RESULTS) Slog.v(TAG_RESULTS,
"Delivering results to " + next + ": " + a);
transaction.addCallback(ActivityResultItem.obtain(a));
}
}
// 添加 NewIntentItem，其中会执行 onNewIntent
if (next.newIntents != null) {
transaction.addCallback(NewIntentItem.obtain(next.newIntents,
false /* andPause */));
}
transaction.setLifecycleStateRequest(
ResumeActivityItem.obtain(next.app.repProcState,
mService.isNextTransitionForward()));
mService.getLifecycleManager().scheduleTransaction(transaction);
......
} catch (Exception e) {
// Whoops, need to restart this activity!
......
mStackSupervisor.startSpecificActivityLocked(next, true, false);
if (DEBUG_STACK) mStackSupervisor.validateTopActivitiesLocked();
return true;
}
}
......
} else {
// Whoops, need to restart this activity!
......
mStackSupervisor.startSpecificActivityLocked(next, true, true);
}
......
return true;
}
resumeTopActivityInnerLocked()代码比较长作了精简，核心逻辑如下：
- 先是通过
startPausingLocked()暂停旧的Activity，startPausingLocked()方法如下：final boolean startPausingLocked(boolean userLeaving, boolean uiSleeping, ActivityRecord resuming, boolean pauseImmediately) { ...... mService.getLifecycleManager().scheduleTransaction(prev.app.thread, prev.appToken, PauseActivityItem.obtain(prev.finishing, userLeaving, prev.configChangeFlags, pauseImmediately)); ...... }- 这里四不四就和前面的
ClientTransaction呼应上了，嘿嘿
- 这里四不四就和前面的
- 如果
Activity所在的应用已经启动，对Activity进行显示处理，创建ResumeActivityItem进行生命周期通知- 最终会导致
Activity对象的onResume()方法的执行
- 最终会导致
- 如果应用还没有启动，则调用
startSpecificActivityLocked()方法继续处理，方法如下：void startSpecificActivityLocked(ActivityRecord r, boolean andResume, boolean checkConfig) { // 获取 Activity 对应的进程 ProcessRecord app = mService.getProcessRecordLocked(r.processName, r.info.applicationInfo.uid, true); if (app != null && app.thread != null) { try { ...... // 如果应用进程已经存在的情况，执行 realStartActivityLocked() // andResume = true realStartActivityLocked(r, app, andResume, checkConfig); // 然后返回 return; } catch (RemoteException e) { } } // Activity 对应的进程为空，通过 AMS 的 startProcessLocked() 创建新的进程 mService.startProcessLocked(r.processName, r.info.applicationInfo, true, 0, "activity", r.intent.getComponent(), false, false, true); }- 核心方法是
realStartActivityLocked()，就算是重新启动进程的情况，最后执行的也是realStartActivityLocked()
- 核心方法是
ActivityStackSupervisor.realStartActivityLocked()
对于realStartActivityLocked()方法，我们简单看下和生命周期相关的内容：
final boolean realStartActivityLocked(ActivityRecord r, ProcessRecord app,
boolean andResume, boolean checkConfig) throws RemoteException {
......
// Create activity launch transaction.
final ClientTransaction clientTransaction = ClientTransaction.obtain(app.thread,
r.appToken);
// 添加 LaunchActivityItem，这个会触发 onCreate 方法
clientTransaction.addCallback(LaunchActivityItem.obtain(new Intent(r.intent), ...);
// 设置最终状态，resume 还是 pause
final ActivityLifecycleItem lifecycleItem;
// 根据前面的调用参数可以确定，andResume = true
if (andResume) {
// 设置最终状态为 ON_RESUME
lifecycleItem = ResumeActivityItem.obtain(mService.isNextTransitionForward());
} else {
lifecycleItem = PauseActivityItem.obtain();
}
clientTransaction.setLifecycleStateRequest(lifecycleItem);
// Schedule transaction.
mService.getLifecycleManager().scheduleTransaction(clientTransaction);
......
return true;
}
方法中添加了LaunchActivityItem和ResumeActivityItem类的对象，并调用了scheduleTransaction()方法。
LaunchActivityItem属于比较复杂的调用逻辑
以LaunchActivityItem类为例，我们来看跟踪下调用关系：
public class LaunchActivityItem extends ClientTransactionItem {
@Override
public void execute(ClientTransactionHandler client, IBinder token,
PendingTransactionActions pendingActions) {
......
client.handleLaunchActivity(r, pendingActions, null /* customIntent */);
......
}
}
调用的是ActivityThread中handleLaunchActivity()的方法：
public Activity handleLaunchActivity(ActivityClientRecord r,
PendingTransactionActions pendingActions, Intent customIntent) {
......
final Activity a = performLaunchActivity(r, customIntent);
......
return a;
}
private Activity performLaunchActivity(ActivityClientRecord r, Intent customIntent) {
......
Activity activity = null;
try {
java.lang.ClassLoader cl = appContext.getClassLoader();
activity = mInstrumentation.newActivity(cl, component.getClassName(), r.intent);
......
} catch (Exception e) {
...
}
try {
......
if (activity != null) {
......
activity.mCalled = false;
if (r.isPersistable()) {
mInstrumentation.callActivityOnCreate(activity, r.state, r.persistentState);
} else {
mInstrumentation.callActivityOnCreate(activity, r.state);
}
if (!activity.mCalled) {
throw new SuperNotCalledException(
"Activity " + r.intent.getComponent().toShortString() +
" did not call through to super.onCreate()");
}
r.activity = activity;
}
// 将状态设置为 ON_CREATE
r.setState(ON_CREATE);
} catch (SuperNotCalledException e) {
throw e;
} catch (Exception e) {
......
}
return activity;
}
调用的是Instrumentation.callActivityOnCreate()方法，内容如下：
public void callActivityOnCreate(Activity activity, Bundle icicle) {
prePerformCreate(activity);
activity.performCreate(icicle);
postPerformCreate(activity);
}
最后通过是调用的Activity.performCreate()方法：
final void performCreate(Bundle icicle, PersistableBundle persistentState) {
......
if (persistentState != null) {
onCreate(icicle, persistentState);
} else {
onCreate(icicle);
}
......
}
到这里，LaunchActivityItem的逻辑就结束了，也执行完了onCreate()回调，状态设置为了ON_CREATE。
但是由于realStartActivityLocked()中设置的最终状态为ON_RESUME，当前Activity的状态不是最终状态，所以TransactionExecutor还会继续执行。
