操作系统-3.4 进程间通信-IPC

IPC：inter-process communication

三种IPC：共享内存Shared memory，信号灯semophore、消息队列message queue。 有名管道可以无亲缘关系的进程间通信，是因为用户空间有管道这种文件类型。 而这三种IPC，用户空间是没有对应的文件类型的。ftok key可以保证用户空间的二个进程对同一个IPC对象进程操作。

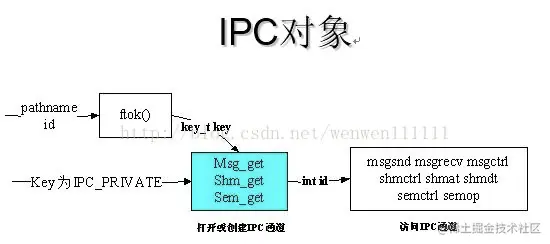

这三中IPC对象的实现模型：

与文件IO操作的对应关系：

文件I/O	IPC
open	Msg_get Shm_get Sem_get
read	msgrecv shmat semop
write	msgsnd shmat semop
close	msgctrl shmctrl semctrl

共享内存

共享内存创建后一直存在于内核中，直到被删除或系统关闭；

shmget函数

创建出的共享内存，一块缓存，类似于用户空间的数组或malloc 函数分配的空间一样。共享内存的创建shmget：

头文件：
    #include <sys/types.h>
    #include <sys/ipc.h>
    #include <sys/shm.h>
函数原型：  int shmget(key_t key, int size, int shmflg)
函数参数：  key：IPC_PRIVATE 或 ftok的返回值
          size：共享内存区大小
          shmflg：同open函数的权限位，也可以用8进制表示
返回：  成功：共享内存段标识符，ID，文件描述符, 失败：-1

查看IPC 共享内存对象命令：ipcs -m 删除IPC 共享内存对象命令：ipcrm -m id

#include "sys/types.h"
#include "sys/shm.h"
#include "signal.h"
#include "unistd.h"
#include "stdio.h"
#include "stdlib.h"
int main()
{
  int shmid;
  shmid=shmget(IPC_PRIVATE,128,0777);
  if(shmid <0)
  {
	printf("creat share memory failure\n");
	return -1;
  }
  printf("creat share memory sucess shmid=%d\n",shmid);
  system("ipcs -m");
 // system("ipcrm -m shmid");
  return 0;
}

ftok函数

使用shmget函数创建共享内存时，参数如果是IPC_PRIVATE，则共享内存的key值都一样为0。只能用于有亲缘关系进程之间的通信。 如果要使key非0，则需要借助函数ftok。 只要key值一样，用户空间的进程通过函数打开，就会对内核的同一个IPC对象进行操作。

ftok函数：
原型：  char ftok(const char *path, char key)
参数：  path：文件路劲和文件名
       key：一个字符
返回值：成功返回一个key值,失败-1

shmat函数

创建了共享内存后需要将内存映射到用户空间，减少内核访问，映射函数为shmat

原型：void *shmat(int shmid, const void *shmaddr, int shmflg) //类似于malloc
参数：  第一个参数，ID号
       第二个参数，映射到的地址，NULL为系统自动完成的映射
       第三个参数，shmflg， SHM_RDONLY共享内存只读, 默认是0，表示可读写
返回：  成功映射后的地址, 失败NULL

#include "sys/types.h"
#include "sys/shm.h"
#include "signal.h"
#include "unistd.h"
#include "stdio.h"
#include "stdlib.h"
int main()
{
  int shmid;
  int key;
  char *p;
  key=ftok("./a.c",'b');//通过a.c生成key值,a.c文件必须存在
  if(key <0 )
  {
	printf("creat key fialure\n");
	return -2;
  }
  printf("creat key sucess key=%X\n",key);
  shmid=shmget(key,128,IPC_CREAT | 0777);
  if(shmid <0)
  {
	printf("creat share memory failure\n");
	return -1;
  }
  printf("creat share memory sucess shmid=%d\n",shmid);
  system("ipcs -m");

  p=(char *)shmat(shmid,NULL,0);
  if(p == NULL)
  {
	printf("shmat function failure\n");
	return -3;
  }
  //write share memory
  fgets(p,128,stdin);

  //start read share memory
  printf("share memory data:%s",p);

  printf("second read share memory data:%s",p);
 // system("ipcrm -m shmid");
  return 0;
}

shmdt函数

删除用户空间的进程中的地址映射shmdt

原型：  int  shmdt(const void *shmaddr)
参数：  shmaddr共享内存映射后的地址
返回：  成功0，出错-1

shmctl函数

删除内核中的共享内存对象shmctl

原型：  int shmctl(int shmid, int cmd, struct shmid_ds * buf)
参数：  shmid，要操作的共享内存标识符
      cmd：  IPC_STAT，获取对象属性值 //实现了命令ipcs  -m
            IPC_SET，设置对象属性
            IPC_RMID，删除对象 //实现了命令ipcrm -m
返回：  成功0，出错-1

#include "sys/types.h"
#include "sys/shm.h"
#include "signal.h"
#include "unistd.h"
#include "stdio.h"
#include "stdlib.h"
#include "string.h"
int main()
{
  int shmid;
  int key;
  char *p;
  key=ftok("./a.c",'b');
  if(key <0 )
  {
	printf("creat key fialure\n");
	return -2;
  }
  printf("creat key sucess key=%X\n",key);
  shmid=shmget(key,128,IPC_CREAT | 0777);
  if(shmid <0)
  {
	printf("creat share memory failure\n");
	return -1;
  }
  printf("creat share memory sucess shmid=%d\n",shmid);
  system("ipcs -m");

  p=(char *)shmat(shmid,NULL,0);
  if(p == NULL)
  {
	printf("shmat function failure\n");
	return -3;
  }
  //write share memory
  fgets(p,128,stdin);

  //start read share memory
  printf("share memory data:%s",p);

  printf("second read share memory data:%s",p);

  shmdt(p);
  shmctl(shmid,IPC_RMID,NULL);
  system("ipcs -m ");

  return 0;
}

亲缘关系进程间通信示例

a. 父进程完成内存映射后，等待读取用户输入信息；当输入完成后，通过kill向子进程发送SIGUSR1信号告知有消息可读，同时父进程进入睡眠状态；

b. 子进程完成内存映射后，就进入休眠状态；当收到信号后，进程唤醒，并从共享内存中读取信息；读取完成后向父进程发送SIGUSR2信号，告知，信息被读取，你可以继续输入了。

#include "sys/shm.h"
#include "signal.h"
#include "unistd.h"
#include "stdio.h"
#include "stdlib.h"
#include "string.h"
void myfun(int signum)
{
  return ;
}
int main()
{
  int shmid;
  int key;
  char *p;
  int pid;
  shmid=shmget(IPC_PRIVATE,128,IPC_CREAT | 0777);
  if(shmid <0)
  {
	printf("creat share memory failure\n");
	return -1;
  }
  printf("creat share memory sucess shmid=%d\n",shmid);

  pid=fork();
  if(pid > 0)//parent process
  {
	signal(SIGUSR2,myfun);
    p=(char *)shmat(shmid,NULL,0);
    if(p == NULL)
    {
	   printf("parent process:shmat function failure\n");
	   return -3;
    }
    while(1)
    {
      //write share memory
	  printf("parent process start write share memory:\n");
      fgets(p,128,stdin);
	  kill(pid,SIGUSR1);// child process read data
	  pause();// wait child process read
	}
  }
  if(pid == 0)//child process
  {
	signal(SIGUSR1,myfun);
	p=(char *)shmat(shmid,NULL,0);
	if(p == NULL)
	{
     printf("child process shmat function failure\n");
	 return -3;
	}
    while(1)
	{
	 pause();// wait parent process write
     //start read share memory
     printf("share memory data:%s",p);
	 kill(getppid(),SIGUSR2);
	}
  }

  shmdt(p);
  shmctl(shmid,IPC_RMID,NULL);
  system("ipcs -m ");

  return 0;
}

非亲缘关系进程

server.c

#include "sys/types.h"
#include "sys/shm.h"
#include "signal.h"
#include "unistd.h"
#include "stdio.h"
#include "stdlib.h"
#include "string.h"
struct mybuf
{
    int pid;
    char buf[124];
};
void myfun(int signum)
{
    return ;
}
int main()
{
    int shmid;
    int key;
    struct mybuf  *p;
    int pid;
    key=ftok("./a.c",'a');
    if(key < 0)
    {
        printf("creat key failure\n");
        return -1;
    }
    printf("creat key sucess\n");
    shmid=shmget(key,128,IPC_CREAT | 0777);
    if(shmid <0)
    {
        printf("creat share memory failure\n");
        return -1;
    }
    printf("creat share memory sucess shmid=%d\n",shmid);


    signal(SIGUSR2,myfun);
    p=(struct mybuf *)shmat(shmid,NULL,0);
    if(p == NULL)
    {
        printf("parent process:shmat function failure\n");
        return -3;
    }
    //get client pid
    p->pid=getpid();//write server pid to share memory

    pause();//wait client read server pid;

    pid=p->pid;
    //write
    while(1)
    {
        //write share memory
        printf("parent process start write share memory:\n");
        fgets(p->buf,128,stdin);
        kill(pid,SIGUSR1);// client process read data
        pause();// wait client process read
    }
    shmdt(p);
    shmctl(shmid,IPC_RMID,NULL);
    system("ipcs -m ");

    return 0;
}

client.c

#include "sys/types.h"
#include "sys/shm.h"
#include "signal.h"
#include "unistd.h"
#include "stdio.h"
#include "stdlib.h"
#include "string.h"
struct mybuf
{
    int pid;
    char buf[124];
};
void myfun(int signum)
{
    return ;
}
int main()
{
    int shmid;
    int key;
    struct mybuf  *p;
    int pid;
    key=ftok("./a.c",'a');
    if(key < 0)
    {
        printf("creat key failure\n");
        return -1;
    }
    printf("creat key sucess\n");
    shmid=shmget(key,128,IPC_CREAT | 0777);
    if(shmid <0)
    {
        printf("creat share memory failure\n");
        return -1;
    }
    printf("creat share memory sucess shmid=%d\n",shmid);


    signal(SIGUSR1,myfun);
    p=(struct mybuf *)shmat(shmid,NULL,0);
    if(p == NULL)
    {
        printf("parent process:shmat function failure\n");
        return -3;
    }
    //get server pid
    //read share memory
    pid=p->pid;
    //write client pid to share memory
    p->pid=getpid();
    //kill signal
    kill(pid,SIGUSR2);

    //client start read data from share memory
    while(1)
    {
        pause();//wait server write data to share memory;
        printf("client process receve data from share memory:%s",p->buf);//read data
        kill(pid,SIGUSR2);//server may write share memory
    }


    shmdt(p);
    shmctl(shmid,IPC_RMID,NULL);
    system("ipcs -m ");

    return 0;
}

消息队列

消息队列是链式的，消息的类型可以不一致。

消息队列中维护队列的结构体msqid_ds，其中的第一个消息指针msg_first，最后一个指针msg_last.. 每个消息中包含数据data，数据的长度length，数据的类型type。 常用消息结构msgbuf如下：

struct msgbuf{
long mtype； //消息类型
car mtext[N]; //消息正文
}

msgget函数

创建了消息队列后可以通过system("ipcs -q")查看队列信息 消息队列创建函数msgget:

头文件：  #include <sys/types.h>
        #include <sys/ipc.h>
        #include <sys/msg.h>
函数原型：  int msgget(key_t key, int flag);
参数：  key，和消息队列关联的key值
        flag，消息队列的访问权限
返回：  成功，消息队列ID,出错：-1

msgsnd

函数原型：  int msgsnd(int msqid, const void *msgp, size_t size, int flag)
参数：  msqid，消息队列ID
        msgp，指向消息的指针
        size，发送的消息正文字节数
        flag，IPC_NOWAIT，消息没有发送完函数也会立即返回0，直到发送完函数才返回
返回：成功0,出错-1

接收消息函数msgrcv

函数原型：  int msgrcv(int msgid, void *msgp, size_t size, long msgtype, int flag)
参数：  msgid，消息队列号
        msgp，接收消息的缓冲区
        size，要接收的消息字节数
        msgtype，0：接收消息队列中第一个消息
                >0，接收消息队列中第一个类型为msgtype的消息
                <0，接收消息队列中类型值不大于msgtype的绝对值切类型值又最小的消息
        flag，   0：若无消息函数一直阻塞
                IPC_NOWAIT，若没消息，进程立即返回ENOMSG
返回：  成功，接收到的消息长度,出错-1

消息队列控制函数msgctl

原型：  int msgctl(int msgqid, int cmd, struct msgqid_ds *buf)
参数：  msgid，消息队列ID
        cmd，IPC_STAT，读取消息队列的属性，并将其保存在buf指向的缓冲区
            IPC_SET，设置消息队列属性，这个值取自buf参数
            IPC_RMID，从系统中删除消息队列
        buf，消息队列缓冲区
返回：  成功0,，出错-1

示例

#include "sys/types.h"
#include "sys/msg.h"
#include "signal.h"
#include "unistd.h"
#include "stdio.h"
#include "stdlib.h"
#include "string.h"
struct msgbuf
{
  long type;
  char voltage[124];
  char ID[4];
};
int main()
{
  int msgid;
  int readret;
  struct msgbuf sendbuf,recvbuf;
  msgid=msgget(IPC_PRIVATE,0777);
  if(msgid <0)
  {
	printf("creat message queue failure\n");
	return -1;
  }
  printf("creat message queue  sucess msgid=%d\n",msgid);
  system("ipcs -q");
  //init sendbuf
  sendbuf.type=100;
  printf("please input message:\n");
  fgets(sendbuf.voltage,124,stdin);
  //start write message to message queue
  msgsnd(msgid,(void *)&sendbuf,strlen(sendbuf.voltage),0);

  //start read message from message queue
  memset(recvbuf.voltage,0,124);
  readret=msgrcv(msgid,(void *)&recvbuf,124,100,0);
  printf("recv:%s",recvbuf.voltage);
  printf("readret=%d\n",readret);
  //second read message queue
  msgrcv(msgid,(void *)&recvbuf,124,100,0);
  printf("second read after\n");
  //delete message queue
  msgctl(msgid,IPC_RMID,NULL);
  system("ipcs -q");
  return 0;
}

信号灯

信号灯的IPC对象是一个信号灯集合，包含了多个信号量，多有的函数都是对一个集合的操作。

POSIX 信号量 与 IPC 信号灯之间比较

功能	POSIX信号量	IPC信号灯
定义	sem_t sem1	semget
初始化	sem_init	semctl
P操作	sem_wait	semop
V操作	sem_post	semop

semget函数

头文件：
  #include <sys/types.h>
  #include <sys/ipc.h>
  #include <sys/sem.h>
函数原型：int semget(key_t key, int nsems, int semflg)
参数：
  key：和信号灯关联的key值
  nsems：信号灯集合包含的信号灯数量
  semflg：信号灯集合访问权限
返回：成功：信号灯集ID，出错-1

semop函数

函数原型：int semop(int semid, struct sembuf *opsptr, size_t nops)
函数参数：
  semid：信号灯集ID
  struct sembuf{
    short sem_num;//要操作的信号灯编号
    short sem_op;//0,，等待，直到信号灯的值变成0. //1：释放资源，V操作。 //-1：分配资源，P操作
    short sem_flg;// 0,IPC_NOWAIT, SEM_UNDO
  };
   nops：要操作的信号灯个数
  返回：成功0，出错-1

semctl函数

原型：int semctl(int semid, int semnum, int cmd, ...union semun arg)
参数：semid 信号灯集合ID
    semnum：要修改的信号灯编号
    cmd：GETVAL获取信号灯的值
        SETVAL设置信号灯的值
        IPC_RMID从系统中删除信号灯集合
返回：成功0，出错-1

示例

线程使用信号灯同步

#include "stdio.h"
#include "stdlib.h"
#include "pthread.h"
//#include "semaphore.h"
#include "sys/ipc.h"
#include "sys/sem.h"
//sem_t sem;
union semun
{
	int  val;  	/* Value for SETVAL*/
	struct semid_ds *buf;    /* Buffer for IPC_STAT, IPC_SET */

	unsigned short  *array;  /* Array for GETALL, SETALL */

	struct seminfo  *__buf;  /* Buffer for IPC_INFO(Linux-specific) */
};

int semid;
union semun mysemun;
struct sembuf mysembuf;
void *fun(void *var)//child thread code
{
  int j;
  //p  wait
 // sem_wait(&sem);  //sleep
  mysembuf.sem_op=-1;
  semop(semid,&mysembuf,1);
  for(j=0;j<10;j++)//second
  {
    usleep(100);
	printf("this is fun j=%d\n",j);
  }

}
int main()//main thread code
{
  int i;
  char str[]="hello linux\n";
  pthread_t tid;
  int ret;
  semid=semget(IPC_PRIVATE,3,0777);
  if(semid < 0)
  {
	printf("creat semaphore failure\n");
	return -1;
  }
  printf("creat semaphore sucess,semid=%d\n",semid);
  system("ipcs -s");
  mysemun.val=0;
  semctl(semid,0,SETVAL,mysemun);
  //sem_init(&sem,0,0);//sem=0
  mysembuf.sem_num=0;
  mysembuf.sem_flg=0;
  ret=pthread_create(&tid,NULL,fun,(void *)str);
  if(ret<0)
  {
	printf("creat thread failure\n");
	return -1;
  }
  for(i=0;i<10;i++)//first
  {
	usleep(100);
	printf("this is main fun i=%d\n",i);
  }
  //v
 // sem_post(&sem);
  mysembuf.sem_op=1;
  semop(semid,&mysembuf,1);
  while(1);
  return 0;
}
