iOS中的block

block是什么，什么结构？

• block本质上也是一个OC对象，它内部也有一个isa指针
• block是封装了函数调用以及函数调用环境的OC对象

那么block到底什么样子的呢？ 下面这段含有block的代码，转换成底层时：

int age = 10;
void(^block)(int ,int) = ^(int a, int b){
    NSLog(@"this is block,a = %d,b = %d",a,b);
    NSLog(@"this is block,age = %d",age);
};
age = 20;
block(3,5);

xcrun -sdk iphoneos clang -arch arm64 -rewrite-objc ViewController.m

static void _I_ViewController_viewDidLoad(ViewController * self, SEL _cmd) {
    ((void (*)(__rw_objc_super *, SEL))(void *)objc_msgSendSuper)((__rw_objc_super){(id)self, (id)class_getSuperclass(objc_getClass("ViewController"))}, sel_registerName("viewDidLoad"));


    int age = 10;
    void(*block)(int ,int) = ((void (*)(int, int))&__ViewController__viewDidLoad_block_impl_0((void *)__ViewController__viewDidLoad_block_func_0, &__ViewController__viewDidLoad_block_desc_0_DATA, age));
    age = 20;
    ((void (*)(__block_impl *, int, int))((__block_impl *)block)->FuncPtr)((__block_impl *)block, 3, 5);
}

删除其中的类型转换，就能看到

block的类型是：__ViewController__viewDidLoad_block_impl_0;

而block的调用：block->FuncPtr(block , 3, 5)

struct __ViewController__viewDidLoad_block_impl_0 {
  struct __block_impl impl;
  struct __ViewController__viewDidLoad_block_desc_0* Desc;
  int age;
};

struct __block_impl {
  void *isa;
  int Flags;
  int Reserved;
  void *FuncPtr;
};

static struct __ViewController__viewDidLoad_block_desc_0 {
  size_t reserved;
  size_t Block_size;
}

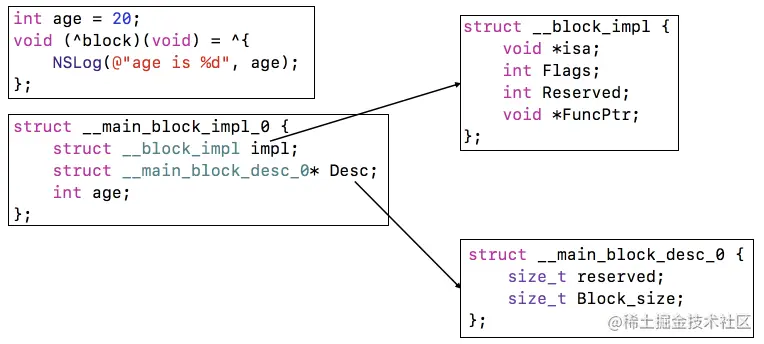

用图来说明就是：

block的变量捕获

提前补充一点不常为人知的：

通常情况下，局部变量自带auto，但大都隐藏不写; 比如 int age = 20; 等同于 auto int age = 20;

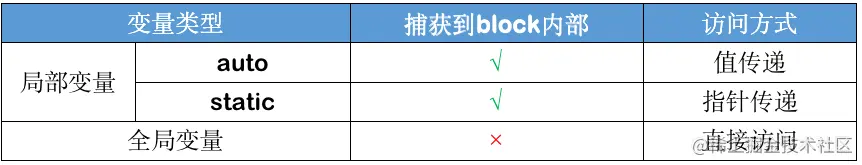

所以block捕获的变量分以下情况：

• auto 修饰的变量，只是变量的值被block捕获而已，外界再修改变量，block内部无法同步；

• static修饰的变量，该变量的内存地址被block捕获，外界修改变量时，block内部访问的是同一地址，所以也会被修改

• 全局变量：写在方法外面的变量；block不用捕获，可直接拿到地址访问

如果是auto修饰的局部变量：

如果是static修饰的局部变量：

 auto int a = 10;
 static int b = 11;
 void(^block)(void) = ^{
     NSLog(@"hello, a = %d, b = %d", a,b);
 };

struct __ViewController__viewDidLoad_block_impl_0 {
  struct __block_impl impl;
  struct __ViewController__viewDidLoad_block_desc_0* Desc;
  int a;
  int *b;
};

b就是被static修饰后的，被block捕获后，在block里面是int *b;,说明捕获的是指针地址

如果是全局变量：

static int c = 10;

- (void)viewDidLoad {
    [super viewDidLoad];
    // Do any additional setup after loading the view, typically from a nib.

    void(^block)(void) = ^{
        NSLog(@"hello, c = %d", c);
    };

    block();
}

struct __ViewController__viewDidLoad_block_impl_0 {
  struct __block_impl impl;
  struct __ViewController__viewDidLoad_block_desc_0* Desc;
};

结构体里根本没有变量c或它的指针，说明全局变量不会被捕获。

多说一点，我们平时使用的self是如何捕获的呢？

对于self来说，block会将self捕获到block内部

以Person为例：

@implementation Person
- (void)personTest
{
    void (^block)(void) = ^{
        NSLog(@"%s %p",__func__,self);
    };
    block();
}
@end

struct __Person__personTest_block_impl_0 {
  struct __block_impl impl;
  struct __Person__personTest_block_desc_0* Desc;
  Person *self;
};

可以看出，block会捕获self

原因：self是局部变量; 每个方法都有默认的两个参数,

- (void)test{
 	NSLog(@"test");
}

等同于
- (void)test(Person *self ,SEL _cmd) {
 	NSLog(@"test");
}

转成C++时：
  void test(Person *self , SEL _cmd){
  NSLog(@"test");
}

block的类型

上面说到，block本质上就是OC对象，是因为有isa指针，那么他继承于谁呢？

void (^block)(int ,int )  = ^(int a, int b){
     NSLog(@"this is a block !");
};

NSLog(@"%@",[block class]);
NSLog(@"%@",[[block class] superclass]);
NSLog(@"%@",[[[block class] superclass] superclass]);
NSLog(@"%@",[[[[block class] superclass] superclass] superclass]);

打印：
__NSMallocBlock__
__NSMallocBlock
NSBlock
NSObject

说明：
__NSMallocBlock__ ： __NSMallocBlock : NSBlock : NSObject
block是对象，isa是继承与NSObject

block有3种类型，可以通过调用class方法或者isa指针查看具体类型，最终都是继承自NSBlock类型

__NSGlobalBlock__ （ _NSConcreteGlobalBlock ）
__NSStackBlock__  （ _NSConcreteStackBlock ）
__NSMallocBlock__ （ _NSConcreteMallocBlock ）

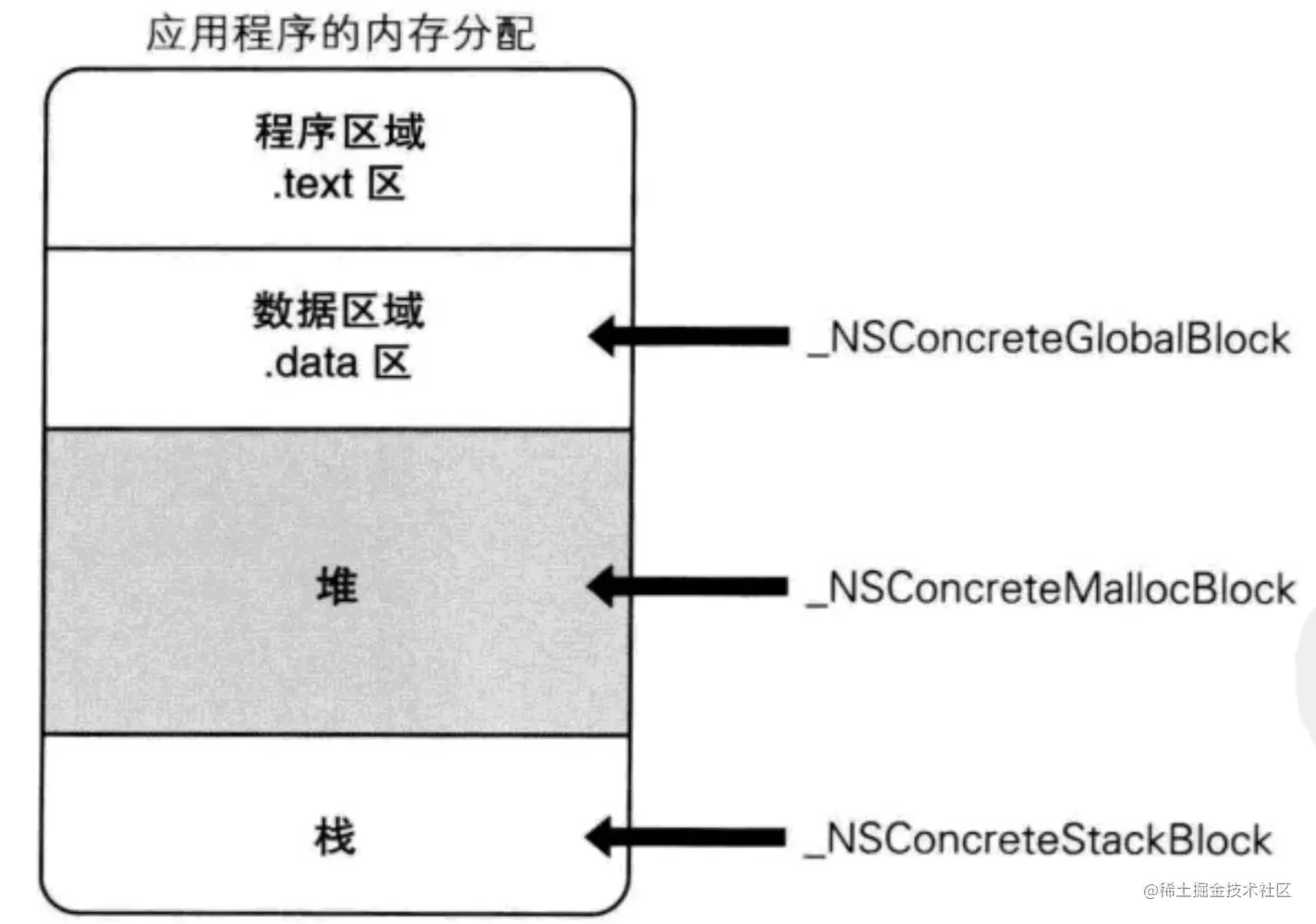

内存分布如下：

程序区域：主要存放函数的二进制代码等(代码段)

数据区域：全局变量和静态变量的存储是放在一起的，初始化的全局变量和静态变量存放在一块区域，未初始化的全局变量和静态变量在相邻的另一块区域，程序结束后有系统释放

堆区域： 由程序员分配和释放，如果程序员不释放，程序结束时，可能会由操作系统回收 ，比如在iOS 中 alloc 都是存放在堆中

栈区域：由编译器自动分配并释放，存放函数的参数值，局部变量等。
栈空间分静态分配和动态分配两种。静态分配是编译器完成的，比如自动变量(auto)的分配。动态分配由alloca函数完成

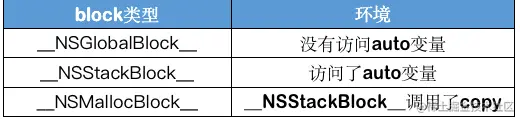

那如何区分block的类型呢？

在MRC环境下：（ARC环境编译器会做一些其他操作）

第一种：
void(^block1)(void) = ^{
    NSLog(@"没有访问变量");
};
block1();
NSLog(@"%@",[block1 class]);

打印：
 没有访问变量
 __NSGlobalBlock__

 第二种：
 auto int a = 10;
 void(^block2)(void) = ^{
     NSLog(@"访问auto变量, a = %d,", a);
 };
 block2();
 NSLog(@"%@",[block2 class]);

打印：
访问auto变量, a = 10,
__NSStackBlock__

第三种：
NSLog(@"%@",[[block2 copy] class]);
打印：__NSMallocBlock__

GlobalBlock 、StatckBlock 的销毁管理由系统处理；

MallocBlock的销毁由开发人员处理；

每一种类型的block调用copy后的结果如下所示：

因为在堆上的block才是开发人员管理的，而且现在基本都是在ARC环境中开发，编译器会自动做了一部分工作（主要是将栈上的block拷贝到堆上），那就看看block中的copy.

block中的copy

在ARC环境下，编译器会根据情况自动将栈上的block复制到堆上， 比如以下情况:

1、block作为函数返回值时

2、将block赋值给__strong指针时

3、block作为Cocoa API中方法名含有usingBlock的方法参数时

4、block作为GCD API的方法参数时

MRC下block属性的建议写法:

@property (copy, nonatomic) void (^block)(void);

ARC下block属性的建议写法:

@property (strong, nonatomic) void (^block)(void);

@property (copy, nonatomic) void (^block)(void);

对象类型的auto变量

1、当block内部访问了对象类型的auto变量时，如果block是在栈上，将不会对auto变量产生强引用 （因为当block在栈上的时候，他自己都不能保证自己什么时候被释放，所以block也就不会对自动变量进行强引用了）

2、如果block被拷贝到堆上,会调用block内部的copy函数，

copy函数内部会调用_Block_object_assign函数，

_Block_object_assign函数会根据auto变量的修饰符（__strong、__weak、__unsafe_unretained）做出相应的操作，形成强引用（retain）或者弱引用

3、如果block从堆上移除,会调用block内部的dispose函数，

dispose函数内部会调用_Block_object_dispose函数，

_Block_object_dispose函数会自动释放引用的auto变量（release）

4、在多个block相互嵌套的时候，auto属性的释放取决于最后的那个强引用什么时候释放

typedef void (^Block)(void);

- (void)viewDidLoad {
    [super viewDidLoad];
    // Do any additional setup after loading the view, typically from a nib.

    Block block;
    {
        Person *p = [[Person alloc]init];
        block = ^{
            NSLog(@"%s p= %@",__func__,p);
        };
        [p release];
    }
    block();
    NSLog(@"%s ",__func__);
}

在MRC下，p释放后，才会去执行block中的打印，因为p被释放了，所以会出现崩溃。

在ARC下，打印如下：

-[ViewController viewDidLoad]_block_invoke p= <Person: 0x600002cdce
-[ViewController viewDidLoad]
-[Person dealloc]

转成C++后，如下：

//block的底层结构
struct __ViewController__viewDidLoad_block_impl_0 {
  struct __block_impl impl;
  struct __ViewController__viewDidLoad_block_desc_0* Desc;
  Person *p;
  __ViewController__viewDidLoad_block_impl_0(void *fp, struct __ViewController__viewDidLoad_block_desc_0 *desc, Person *_p, int flags=0) : p(_p) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

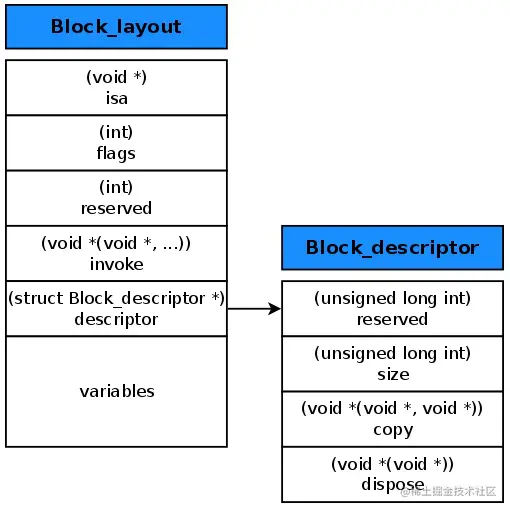

//block中的 block_desc_0的结构
static struct __ViewController__viewDidLoad_block_desc_0 {
  size_t reserved;
  size_t Block_size;
  void (*copy)(struct __ViewController__viewDidLoad_block_impl_0*, struct __ViewController__viewDidLoad_block_impl_0*);
  void (*dispose)(struct __ViewController__viewDidLoad_block_impl_0*);
}

//copy函数
static void __ViewController__viewDidLoad_block_copy_0(
struct __ViewController__viewDidLoad_block_impl_0*dst,
struct __ViewController__viewDidLoad_block_impl_0*src) {
	_Block_object_assign((void*)&dst->p,
    (void*)src->p,
    3/*BLOCK_FIELD_IS_OBJECT*/);
    }

//dispose函数
static void __ViewController__viewDidLoad_block_dispose_0(
struct __ViewController__viewDidLoad_block_impl_0*src) {
_Block_object_dispose((void*)src->p,
3/*BLOCK_FIELD_IS_OBJECT*/);
}

补充： 我们运行 xcrun -sdk iphoneos clang -arch arm64 -rewrite-objc main.m出错了，

我们需要支持ARC，指定运行时系统版本，xcrun -sdk iphoneos clang -arch arm64 -rewrite-objc -fobjc-arc -fobjc-runtime=ios-8.0.0 main.m

block的修饰符

__block

• __block可以用于解决block内部无法修改auto变量值的问题
• __block不能修饰全局变量、静态变量（static）
• 编译器会将__block变量包装成一个对象

举例解释：

typedef void (^Block)(void);

__block int age = 10;
Block block = ^{
    NSLog(@"%s age = %d",__func__,age);
};
block();

如果删除age的修饰符__block，直接在block中修改age，Xcode会直接报错，Variable is not assignable (missing __block type specifier); block内部不能直接修改age的值

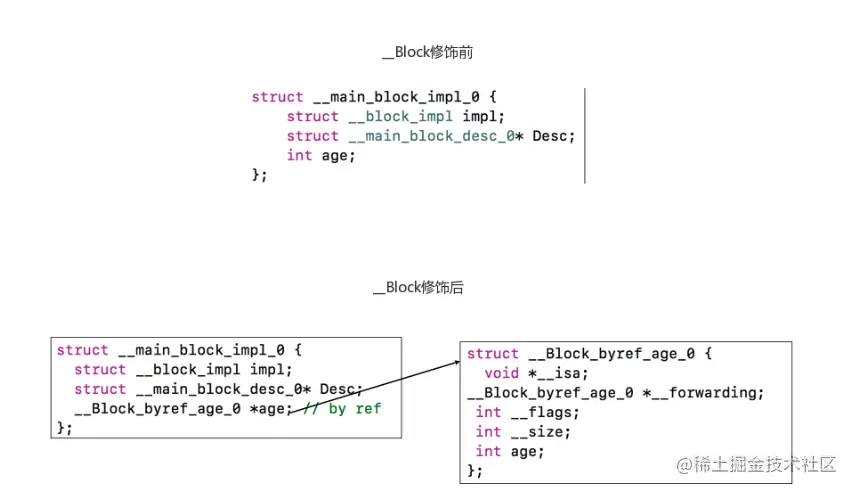

我们把代码转化为C++代码，然后在age使用__Block前后，对Block结构体进行分析：

在__block所起到的作用就是只要观察到该变量被 block 所持有之后，age其实变成了OC对象，里面含有isa指针 如果在block中修改age,就会通过__main_block_impl_0找到其内部的__Block_byref_age_0 *age，然后找到结构体__Block_byref_age_0,然后对结构体中的age做出修改

通过NSLog就可以看出：

NSLog(@"%s age = %d",__func__,age);

 NSLog(
(NSString*)&__NSConstantStringImpl__var_folders____qf7vv781595b7dhbc7f1cj4c0000gn_T_ViewController_5492a8_mi_2,
 __func__,
 (age->__forwarding->age)
 );

最后是age->__forwarding->age。

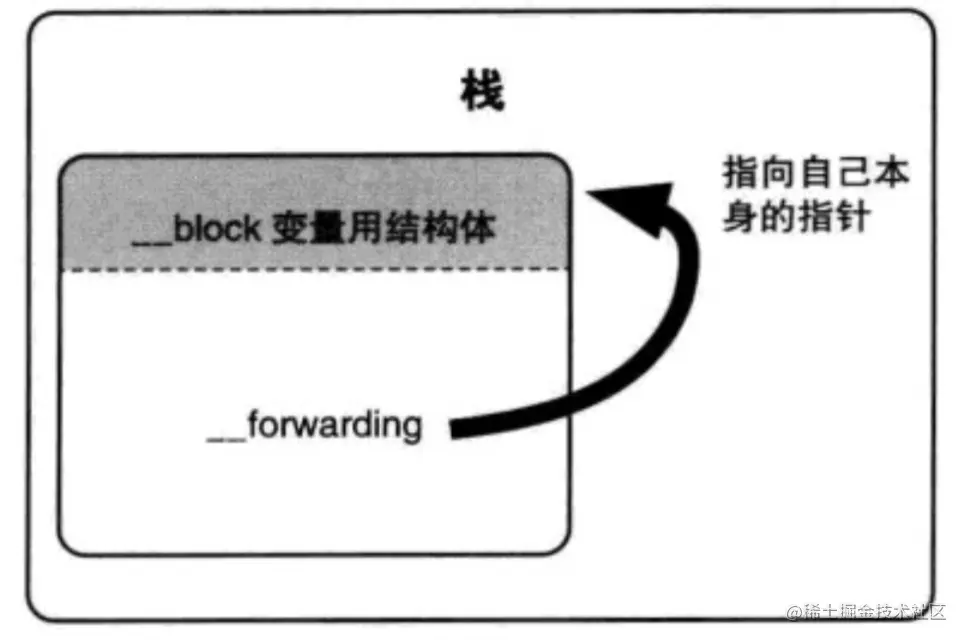

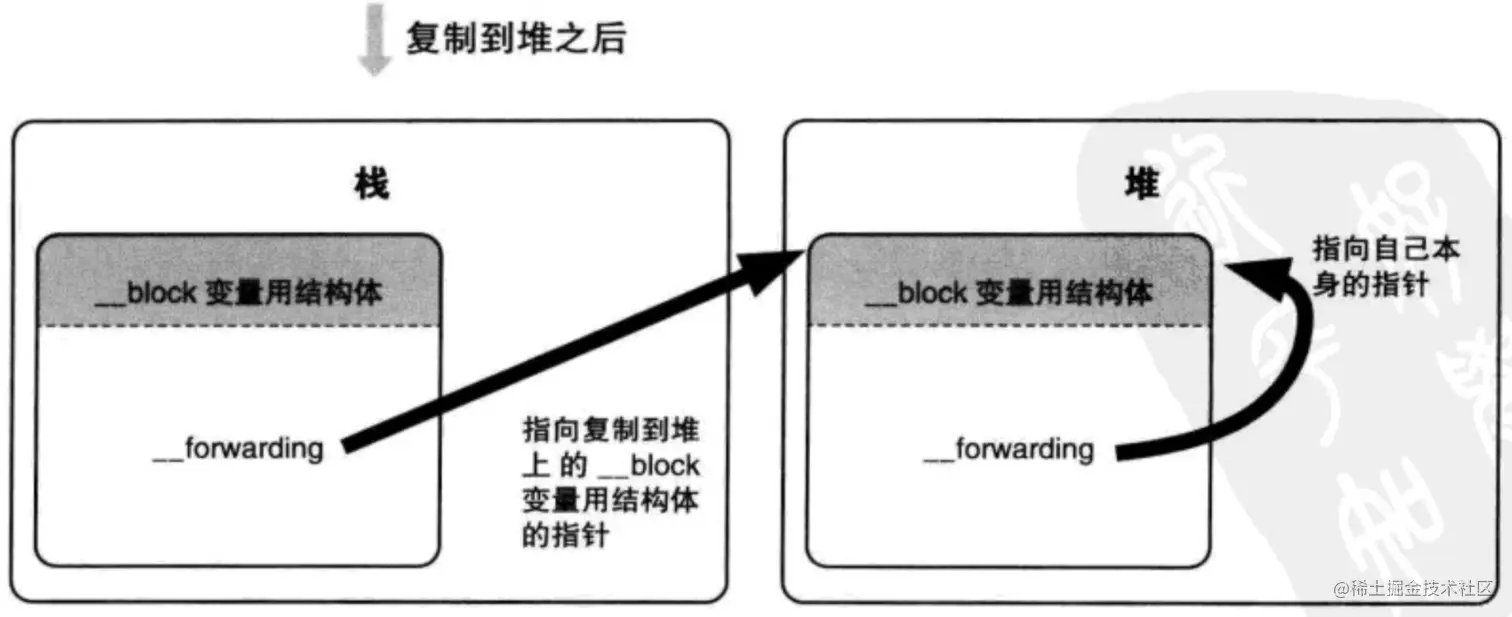

block由栈上拷贝到堆上，结构体__Block_byref_age_0中的forwarding指针指向大致如图：

__block的内存管理

1、当block在栈上时，并不会对__block变量产生强引用

2、当block被copy到堆时, 会调用block内部的copy函数

copy函数内部会调用_Block_object_assign函数

_Block_object_assign函数会对__block变量形成强引用（retain）

3、当block从堆中移除时，会调用block内部的dispose函数，

dispose函数内部会调用_Block_object_dispose函数，

_Block_object_dispose函数会自动释放引用的__block变量（release)

总结

1、在ARC环境下，Block被引用的时候，会被Copy一次，由栈区copy到了堆

2、在Block被copy的时候，Block内部被引用的变量也同样被copy一份到了堆上面

3、被__Block修饰的变量，在被Block引用的时候，会变成结构体也就是OC对象，里面的__forwarding也会由栈copy到堆上面

4、栈上__block变量结构体中__forwarding的指针指向堆上面__block变量结构体，堆上__block变量结构体中__forwarding指针指向自己

5、当block从堆中移除时，会调用block内部的dispose函数，dispose函数内部会调用_Block_object_dispose函数，_Block_object_dispose函数会自动释放引用的__block变量（release)

block的循环引用

在auto变量为OC对象的时候，在没有修饰符修饰的时候Block内部会强引用OC对象，而对象如果也持有Block的时候就会造成相互引用，也就是循环引用的问题。

@interface Person : NSObject

@property(nonatomic ,copy)void(^block)(void);

- (void)personTest;
@end

@implementation Person

- (void)personTest
{
    self.block = ^{
        NSLog(@"%s %@",__func__,self);
    };
}
@end

Person *person = [[Person alloc]init];
[person personTest];//产生循环引用

当在别处调用Person的personTest时，就会产生循环引用：person拥有属性block,而在block内部也引用着self,所以产生了循环引用。

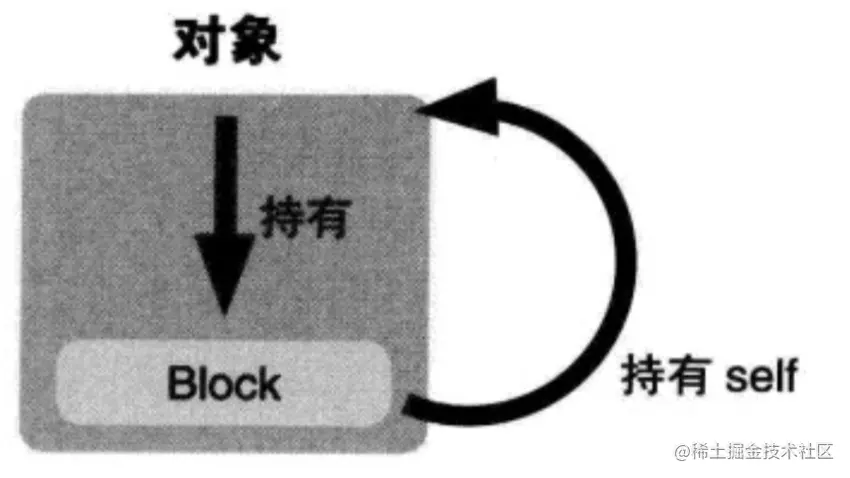

大致如图：

解决这种问题：

第一种方式：(ARC下)
__weak typeof(self) weakSelf = self;
self.block = ^{
    printf("%p",weakSelf);
};

第二种方式：（MRC）
__unsafe __unretained id weakSelf = self;
self.block = ^{
    NSLog(@"%p",weakSelf);
};

转成底层C++就是弱引用了

struct __Person__personTest_block_impl_0 {
  struct __block_impl impl;
  struct __Person__personTest_block_desc_0* Desc;
  id weakSelf;
};

补充一下：__unsafe __unretained用在MRC下，MRC下没有__weak

还有一种解决方式：用__block解决（必须要调用block）

__block id weakSelf = self;
self.block = ^{
    printf("%p",weakSelf);
    weakSelf = nil;
};

self.block();

struct __Person__personTest_block_impl_0 {
  struct __block_impl impl;
  struct __Person__personTest_block_desc_0* Desc;
  __Block_byref_weakSelf_0 *weakSelf; // by ref
};

struct __Block_byref_weakSelf_0 {
  void *__isa;
__Block_byref_weakSelf_0 *__forwarding;
 int __flags;
 int __size;
 void (*__Block_byref_id_object_copy)(void*, void*);
 void (*__Block_byref_id_object_dispose)(void*);
 id weakSelf; //指向外面的person对象
};

这种方式解决是因为有中间的__Block_byref_weakSelf_0 person对象拥有block,block内部拥有__Block_byref_weakSelf_0这个结构体，__Block_byref_weakSelf_0内部又有一个指针id weakSelf来指向person对象，因此就形成了一个循环引用的环。

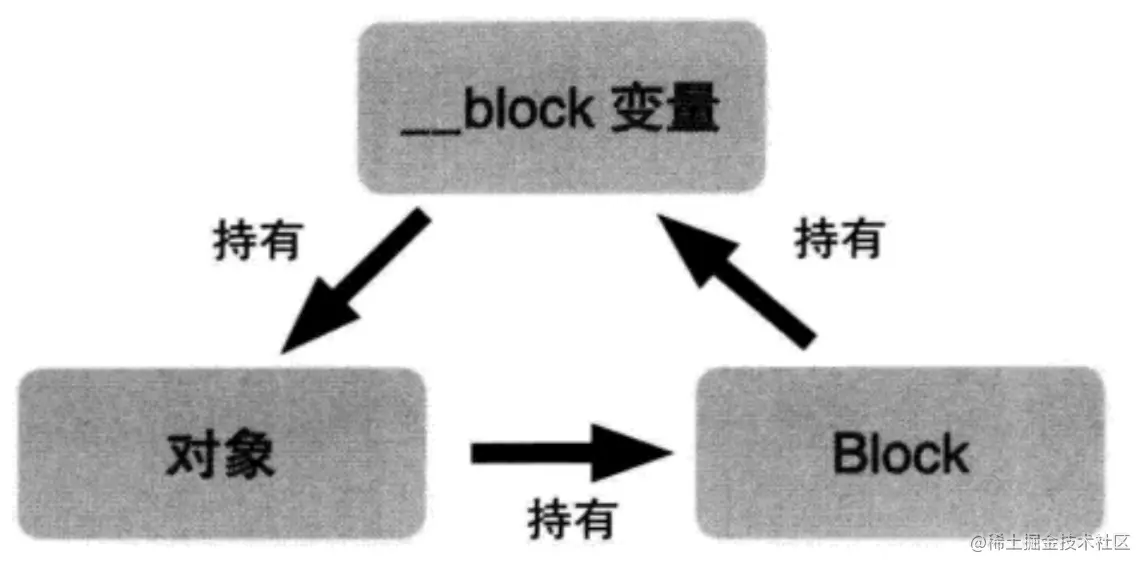

大致如下图：

解决循环引用就是打破这个环，调用block之后，将weakSelf = nil;就是将__Block_byref_weakSelf_0内部的指 针id weakSelf置为nil,就能打破这个环了，就能解除循环引用问题。

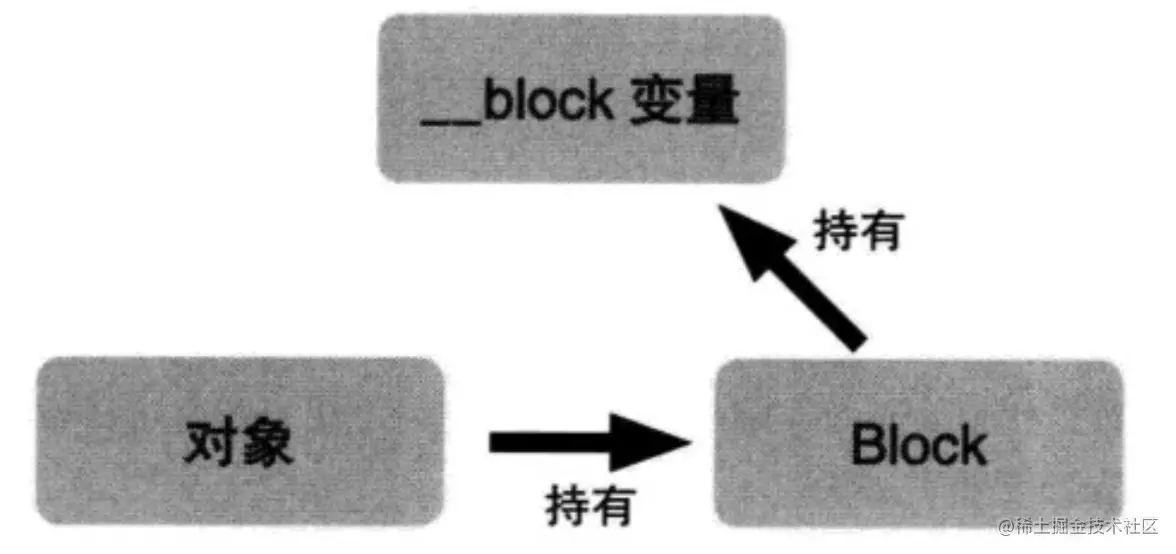

大致如下图：

以上若有错误，欢迎指正。转载请注明出处。
