计算机组成-3.处理器

物理实现

• 门电路
  • 晶体管
    • N型MOS管
    • P型MOS管
  • 逻辑门
• 寄存器
  • D触发器
    • 具有存储信息能力的基本单元
    • 由若干逻辑门构成，有多种实现方式
    • 主要有一个数据输入、一个数据输出和一个时钟输入
    • 在时钟clock的上升沿(0→1)，采样输入D的值，传送到输出Q，其余时间输出Q的值不变
  • 寄存器的构成

算术逻辑单元

• 逻辑运算的实现
• 加法和减法的实现
• 乘法器和除法器的实现

单周期处理器

• 物理设计步骤
  • 1. 分析指令系统，得出对数据通路的需求
    • 算术逻辑单元(ALU)
      • 运算类型:加、减、或、比较相等
      • 操作数:2个32位的数，来自寄存器 或 扩展后的立即数
    • 立即数扩展部件
      • 将一个16立即数扩展为32位数
      • 扩展方式:零扩展、符号扩展
    • 程序计数器(PC)
      • 一个32位的寄存器
      • 支持两种加法:加4 或 加一个立即数
    • 寄存器堆
      • 每个寄存器为32位宽，共32个
      • 支持读操作:rs 和 rt
      • 支持写操作:rt 或 rd
    • 存储器
      • 一个只读的指令存储器，地址和数据均为32位
      • 一个可读写的数据存储器，地址和数据均为32位
  • 2. 为数据通路选择合适的组件
    • 寄存器堆
      • 内部构成
        • 32个32位的寄存器
      • 数据接口信号
        • busA，busB:两组32位的数据输出
        • busW:一组32位的数据输入
      • 读写控制
        • Ra(5位):选中对应编号的寄存器，将其内容放到busA
        • Rb(5位):选中对应编号的寄存器，将其内容放到busB
        • Rw(5位):选中对应编号的寄存器，在时钟信号(clk)的上升沿，如果写使能信号有效(WriteEnable==1)，将busW的内容存入该寄存器
    • 存储器
      • 数据接口信号
      • 读写控制
  • 3. 连接组件建立数据通路
  • 4. 分析每条指令的实现，以确定控制信号
  • 5. 集成控制信号，形成完整的控制逻辑

流水线处理器

• 原理
  • 执行指令的主要步骤MIPS
    • 1、取指(Fetch)
      • 从存储器取指令，更新PC
    • 2、译码(Decode)
      • 指令译码，从寄存器堆读出寄存器的值
    • 3、执行(Execute)
      • 运算指令:进行算术逻辑运算
      • 访存指令:计算存储器的地址
    • 4、访存(Memory)
      • Load指令:从存储器读数据
      • Store指令:将数据写入存储器
    • 5、回写(Write-back)
      • 将数据写入寄存器堆
  • 性能分析
    • 流水线中的各个处理部件可并行工作，从而可使整个程序的执 行时间缩短
    • 流水线并不会缩短单条指令的执行时间(甚至会增加时间)， 而是提高了指令的吞吐率
• “超级流水线”技术 (Super Pipelining)
  • 将五级流水线细分为更多的阶段，增加流水线的深度
  • 提升时钟频率，从而提高指令吞吐率
  • 深度
    • 流水线的级数是越多越好吗?◦ 否!
• 超标量流水线
  • 超标量(Superscalar)
    • 通常，具有两条或两条以上并行工作的流水线结构称为超标量结构 • 亦称为“超标量流水线”或直接称为“超标量”，• 与之相对，之前的流水线则称为“标量流水线”
    • 使用超标量结构的处理器称为超标量处理器
  • 标量流水线和超标量流水线
    • 单周期→标量流水线:时间并行性的优化，主要是对现有硬件的切分
    • 标量流水线→超标量流水线:空间并行性的优化，需成倍增加硬件资源
  • 现代的多核CPU通常是在一个CPU芯 片中集成了多个超标量处理器核
• 流水线的“冒险”
  • “冒险”(Hazard)
    • 阻止下一条指令在下一个时钟周期开始执行的情况
    • 1 结构冒险
      • ◦ 所需的硬件部件正在为之前的指令工作
      • 1. 如果指令和数据放在同一个存储器中，则不能同时读存储器
        • 解决方案1:流水线停顿(stall)，产生空泡(bubble)
        • 解决方案2:指令和数据放在不同的存储器中
      • 2. 如果读寄存器和写寄存器同时发生，如何处理?
        • 解决方案:前半个时钟周期写，后半个时钟周期读，并且设置独立的读写口
    • 2 数据冒险
      • ◦ 需要等待之前的指令完成数据的读写
      • 1. 一条指令需要使用之前指令的运算结果，但是结果还没有写回
        • 解决方案1:流水线停顿(stall)，产生空泡(bubble)
        • 解决方案2:数据前递(Forwarding)
      • 2. 一条指令需要使用之前指令的访存结果(Load-Use Harzard)
        • 解决方案:流水线停顿+数据前递
    • 3 控制冒险
      • ◦ 需要根据之前指令的结果决定下一步的行为
      • 1. 尚未确定是否发生分支，如何进行下一次取指?
        • 解决方案1:流水线停顿(stall)，产生空泡(bubble)

CPU执行过程

CPU总是周而复始地做同一件事：从内存取指令，然后解释执行它，然后再取下一条指令，再解释执行。CPU最核心的功能单元包括：

• 寄存器（Register），是CPU内部的高速存储器，像内存一样可以存取数据，但比访问内存快得多。随后的几章我们会详细介绍x86的寄存器eax、esp、eip等等，有些寄存器只能用于某种特定的用途，比如eip用作程序计数器，这称为特殊寄存器（Special-purpose Register），而另外一些寄存器可以用在各种运算和读写内存的指令中，比如eax寄存器，这称为通用寄存器（General-purpose Register）。

• 程序计数器（PC，Program Counter），是一种特殊寄存器，保存着CPU取下一条指令的地址，CPU按程序计数器保存的地址去内存中取指令然后解释执行，这时程序计数器保存的地址会自动加上该指令的长度，指向内存中的下一条指令。

• 指令译码器（Instruction Decoder）。CPU取上来的指令由若干个字节组成，这些字节中有些位表示内存地址，有些位表示寄存器编号，有些位表示这种指令做什么操作，是加减乘除还是读写内存，指令译码器负责解释这条指令的含义，然后调动相应的执行单元去执行它。

• 算术逻辑单元（ALU，Arithmetic and Logic Unit）。如果译码器将一条指令解释为运算指令，就调动算术逻辑单元去做运算，比如加减乘除、位运算、逻辑运算。指令中会指示运算结果保存到哪里，可能保存到寄存器中，也可能保存到内存中。

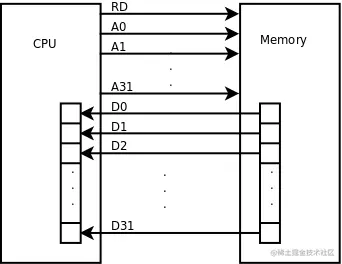

• 地址和数据总线（Bus）。CPU和内存之间用地址总线、数据总线和控制线连接起来，每条线上有1和0两种状态。如果在执行指令过程中需要访问内存，比如从内存读一个数到寄存器，执行过程可以想像成这样：

• CPU内部将寄存器对接到数据总线上，使寄存器的每一位对接到一条数据线，等待接收数据。

• CPU通过控制线发一个读请求，并且将内存地址通过地址线发给内存。

• 内存收到地址和读请求之后，将相应的内存单元对接到数据总线的另一端，这样，内存单元每一位的1或0状态通过一条数据线到达CPU寄存器中相应的位，就完成了数据传送。

往内存里写数据的过程与此类似，只是数据线上的传输方向相反。

上图中画了32条地址线和32条数据线，CPU寄存器也是32位，可以说这种体系结构是32位的，比如x86就是这样的体系结构，目前主流的处理器是32位或64位的。地址线、数据线和CPU寄存器的位数通常是一致的，从上图可以看出数据线和CPU寄存器的位数应该一致，另外有些寄存器（比如程序计数器）需要保存一个内存地址，因而地址线和CPU寄存器的位数也应该一致。处理器的位数也称为字长，字（Word）这个概念用得比较混乱，在有些上下文中指16位，在有些上下文中指32位（这种情况下16位被称为半字Half Word），在有些上下文中指处理器的字长，如果处理器是32位那么一个字就是32位，如果处理器是64位那么一个字就是64位。32位计算机有32条地址线，地址空间（Address Space）从0x00000000到0xffffffff，共4GB，而64位计算机有更大的地址空间。

最后还要说明一点，本节所说的地址线、数据线是指CPU的内总线，是直接和CPU的执行单元相连的，内总线经过MMU和总线接口的转换之后引出到芯片引脚才是外总线，外地址线和外数据线的位数都有可能和内总线不同，例如32位处理器的外地址总线可寻址的空间可以大于4GB。

我们结合表 1.1 “一个语句的三种表示”看一下CPU取指执行的过程。

• eip寄存器指向地址0x80483a2，CPU从这里开始取一条5个字节的指令，然后eip寄存器指向下一条指令的起始地址0x80483a7。

• CPU对这5个字节译码，得知这条指令要求从地址0x804a01c开始取4个字节保存到eax寄存器。

• 执行指令，读内存，取上来的数是3，保存到eax寄存器。注意，地址0x804a01c~0x804a01f里存储的四个字节不能按地址从低到高的顺序看成0x03000000，而要按地址从高到低的顺序看成0x00000003。也就是说，对于多字节的整数类型，低地址保存的是整数的低位，这称为小端（Little Endian）字节序（Byte Order）。x86平台是小端字节序的，而另外一些平台规定低地址保存整数的高位，称为大端（Big Endian）字节序。

• CPU从eip寄存器指向的地址取一条3个字节的指令，然后eip寄存器指向下一条指令的起始地址0x80483aa。

• CPU对这3个字节译码，得知这条指令要求把eax寄存器的值加1，结果仍保存到eax寄存器。

• 执行指令，现在eax寄存器中的数是4。

• CPU从eip寄存器指向的地址取一条5个字节的指令，然后eip寄存器指向下一条指令的起始地址0x80483af。

• CPU对这5个字节译码，得知这条指令要求把eax寄存器的值保存到从地址0x804a018开始的4个字节。

• 执行指令，把4这个值保存到从地址0x804a018开始的4个字节（按小端字节序保存）。

cpu的启动

• x86的cpu在启动的时候都会先进入实模式，可以认为是一个非常快的8086：
• 1.cpu复位之后会去1M地址空间的最高的16个byte取第一条指令
• 2. 这个地址会被南北桥芯片组引导到bios芯片
• 3. cpu执行bios芯片上的指令，对主板上的各个设备进行基本的配置
  • 在内存的某个地方先把全局描述符表GDT都填好，然后将这张表的起始地址放在GDTR寄存器
  • 同样地，在主存地址0的另一个地方构建中断向量表，也就是向主存中那最低的1k个字节填写中断向量，构建好了中断向量表，也准备好了中断服务程序，cpu再遇到中断，就可以访问主存中的中断向量表，并调用相应的中断服务程序了
• 4. cpu进入保护模式。
  • 保护模式下的寻址
    • 保护模式下逻辑地址写成CS:EIP的形式，但物理地址的产生方式已经与实模式不同了
      • 段基址不在CS中，而是存放在内存中
      • CS寄存器的内存+GDTR寄存器（上一步中已经初始化）的内容得到一个地址，用这个地址去访问存储器，取出这个描述符，再把描述符的第2、3、4、7字节的基地址提取出来，和指令指针寄存器EIP的内容进行组合，得到想要的存储器地址，用这个地址去访问存储器，得到想要的指令编码。
