使用Xcode编译测试OLLVM的BogusControlFlow功能BogusControlFlow的功能是为函数增加

BogusControlFlow的功能是为函数增加新的虚假控制流和添加垃圾指令。

1、环境

MacOS 10.15.3

Xcode 11.3

LLVM 8.0.0

2、准备

（1）下载LLVM8.0.0

地址：releases.llvm.org/download.ht…

（2）下载OLLVM的Obfuscation部分代码

地址：github.com/luoyanbei/o…

此处的代码适配llvm8.0.0，但不保证在你的新环境中运行正常，可根据运行时的错误提示，自行修改。

（3）复制OLLVM代码到LLVM的对应路径下

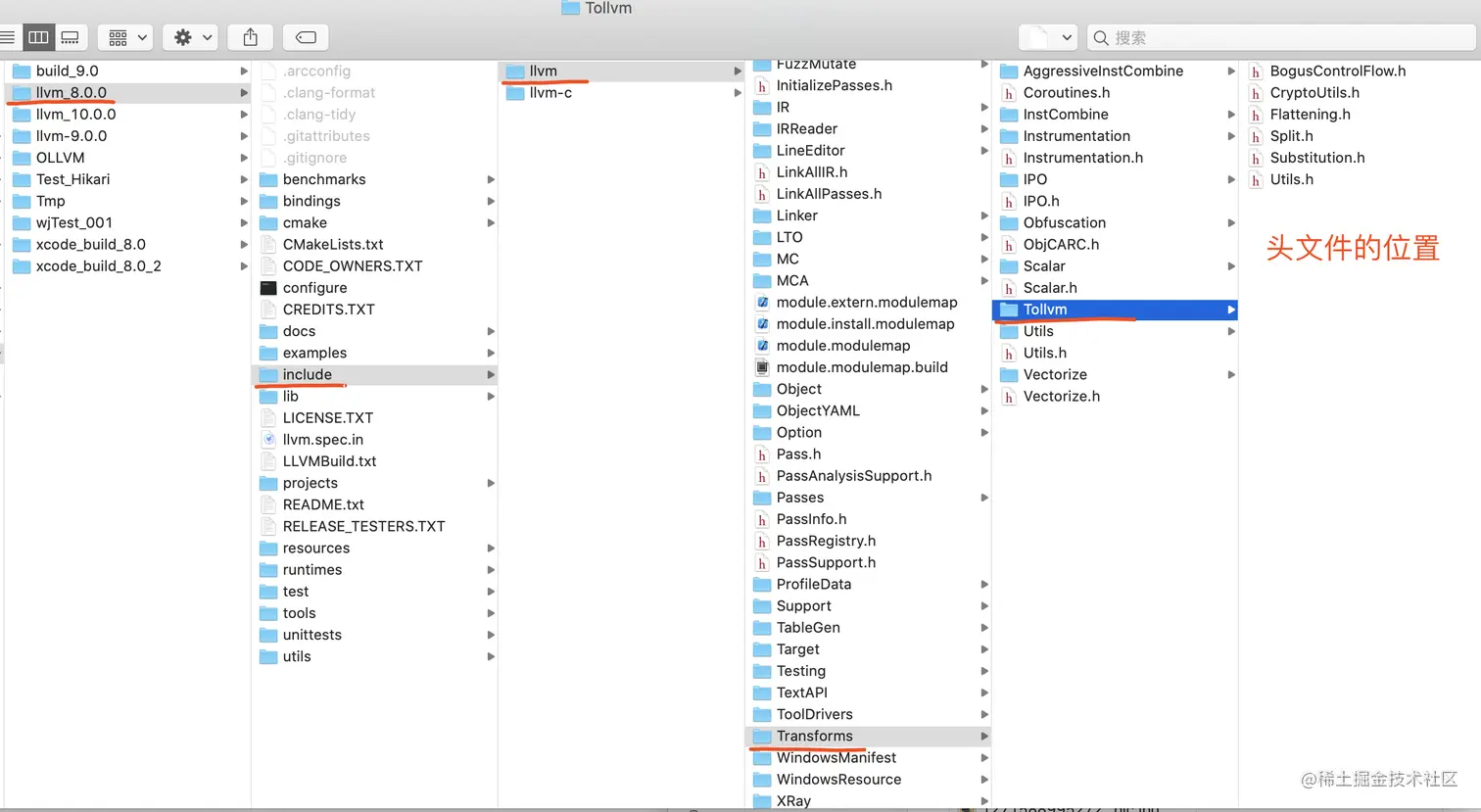

头文件存放位置：/llvm_8.0.0/include/llvm/Transforms/Tollvm

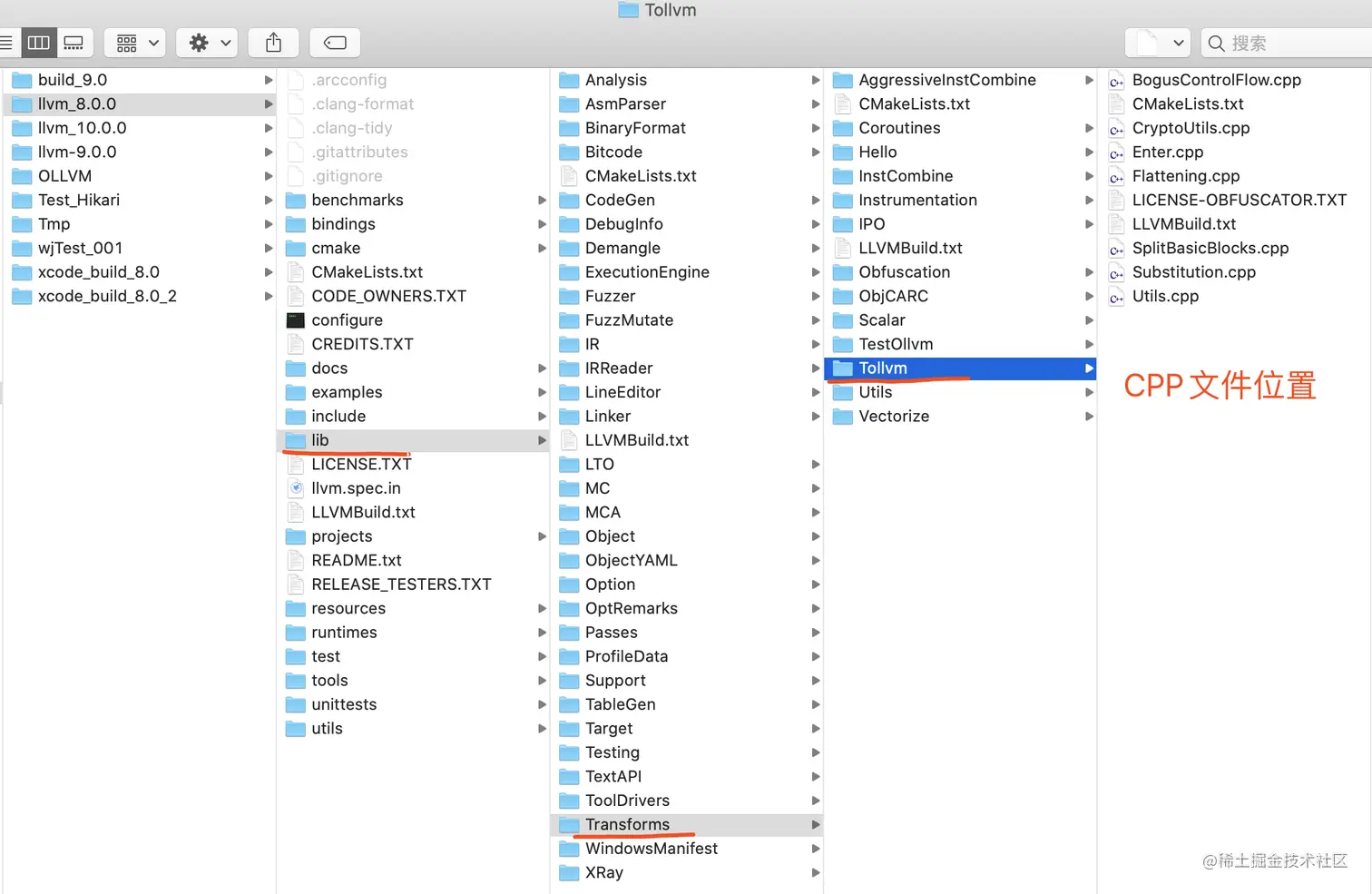

CPP文件存放位置：/llvm_8.0.0/lib/Transforms/Tollvm

（4）修改配置文件内容

为/llvm_8.0.0/lib/Transforms/CMakeLists.txt文件增加add_subdirectory(Tollvm):

add_subdirectory(Utils)
add_subdirectory(Instrumentation)
add_subdirectory(AggressiveInstCombine)
add_subdirectory(InstCombine)
add_subdirectory(Scalar)
add_subdirectory(IPO)
add_subdirectory(Vectorize)
add_subdirectory(Hello)
add_subdirectory(ObjCARC)
add_subdirectory(Coroutines)
add_subdirectory(Tollvm)

为/llvm_8.0.0/lib/Transforms/LLVMBuild.txt增加Tollvm：

[common]
subdirectories = AggressiveInstCombine Coroutines IPO InstCombine Instrumentation Scalar Utils Vectorize ObjCARC Tollvm

[component_0]
type = Group
name = Transforms
parent = Libraries

（5）将LLVM源码生成Xcode项目，用Xcode运行编译LLVM

在执行完以上四个步骤后，再执行以下命令，生成xcode项目代码：

cmake -G Xcode CMAKE_BUILD_TYPE="Debug" ../llvm_8.0.0

详细方法可参考上篇文章：juejin.cn/post/693200…

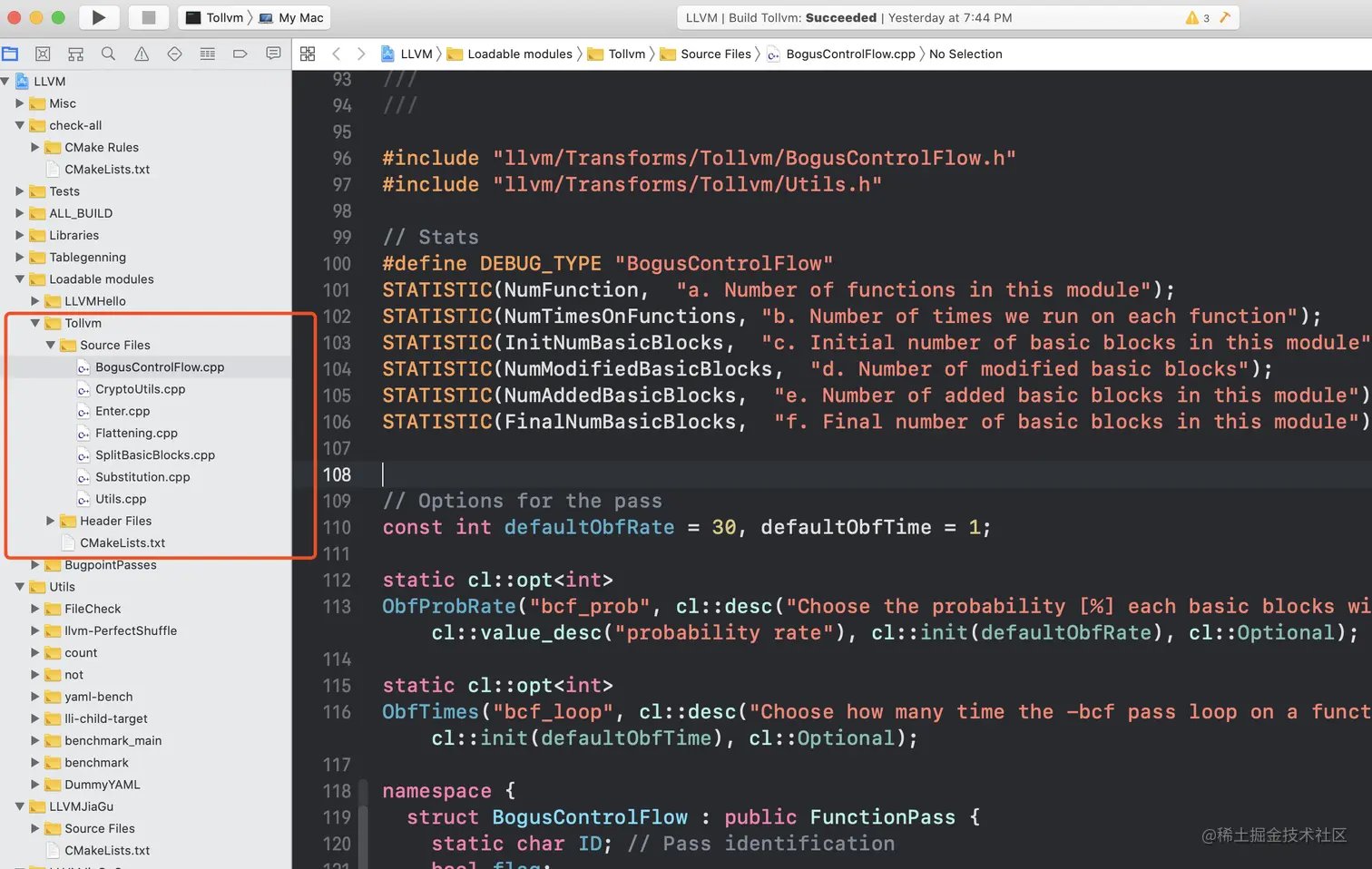

打开Xcode工程，可以看到Tollvm的代码：

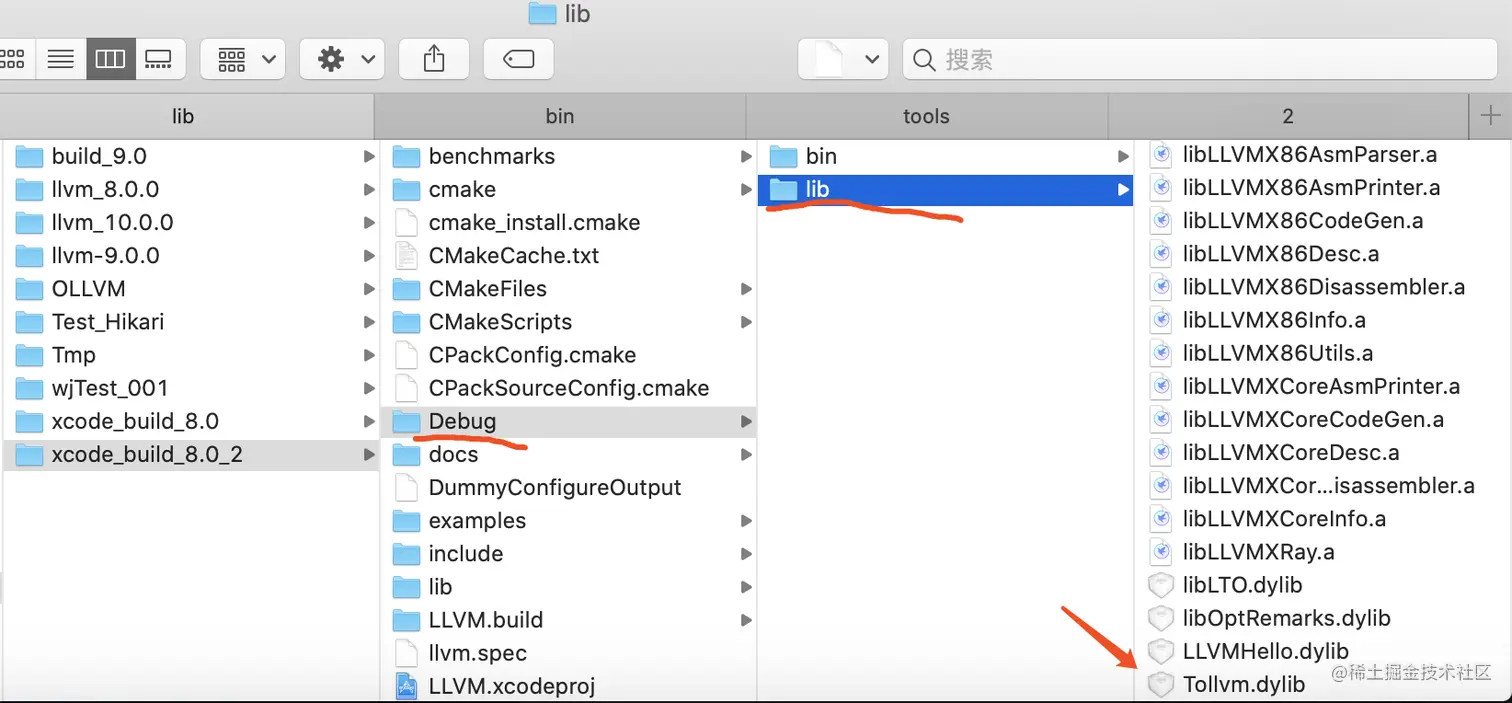

Comd+B 编译生成Tollvm.dylib, 在工程目录下的/Debug/lib/中：

3、测试代码

test.c代码：

void f1(){
	printf("f1--printf\n");
}

int f2(){

	printf("f2---printf\n");
	int a =5;
	int b = 93;

	int d = a*b;

	if(d>100)
	{

		printf("a=%d\n", a);
	}
	else
	{
		printf("b=%d\n", b);

	}
	return 0;
}

int main()
{
	f2();
	return 0;
}

4、为可执行文件增加虚假控制流(BogusControlFlow)

（1）终端先cd到test.c所在的测试路径下

cd /path/to/tmp/

（2）使用clang将test.c编译成中间码格式, 生成 test_0224.bc

/Applications/Xcode11.3.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/bin/clang -emit-llvm -c ./test.c -o ./test_0224.bc

请把clang的路径替换成你的。

（3）在LLVM的Xcode项目中，选择ALL_BUILD，并编译全部Targets，就可以找到所需的opt程序了

opt 加载 Tollvm.dylib 对 test_0224.bc 做优化，“-boguscf”代表启用名为 boguscf 的Pass，boguscf 是我们在 BogusControlFlow.cpp 中注册的Pass名称：

 /path/to/xcode_build_8.0_2/Debug/bin/opt -load /path/to/Tollvm.dylib -boguscf ./test_0224.bc -o ./test_0224_2.bc

test_0224_2.bc 是用Pass处理后生成的中间码文件。

（4）clang把中间码 test_0224_2.bc 生成可执行文件

 /Applications/Xcode11.3.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/bin/clang ./test_0224_2.bc -o ./wjtest

5、比较BogusControlFlow效果

用IDA分析可执行文件，test.c 中的 f2() 方法：

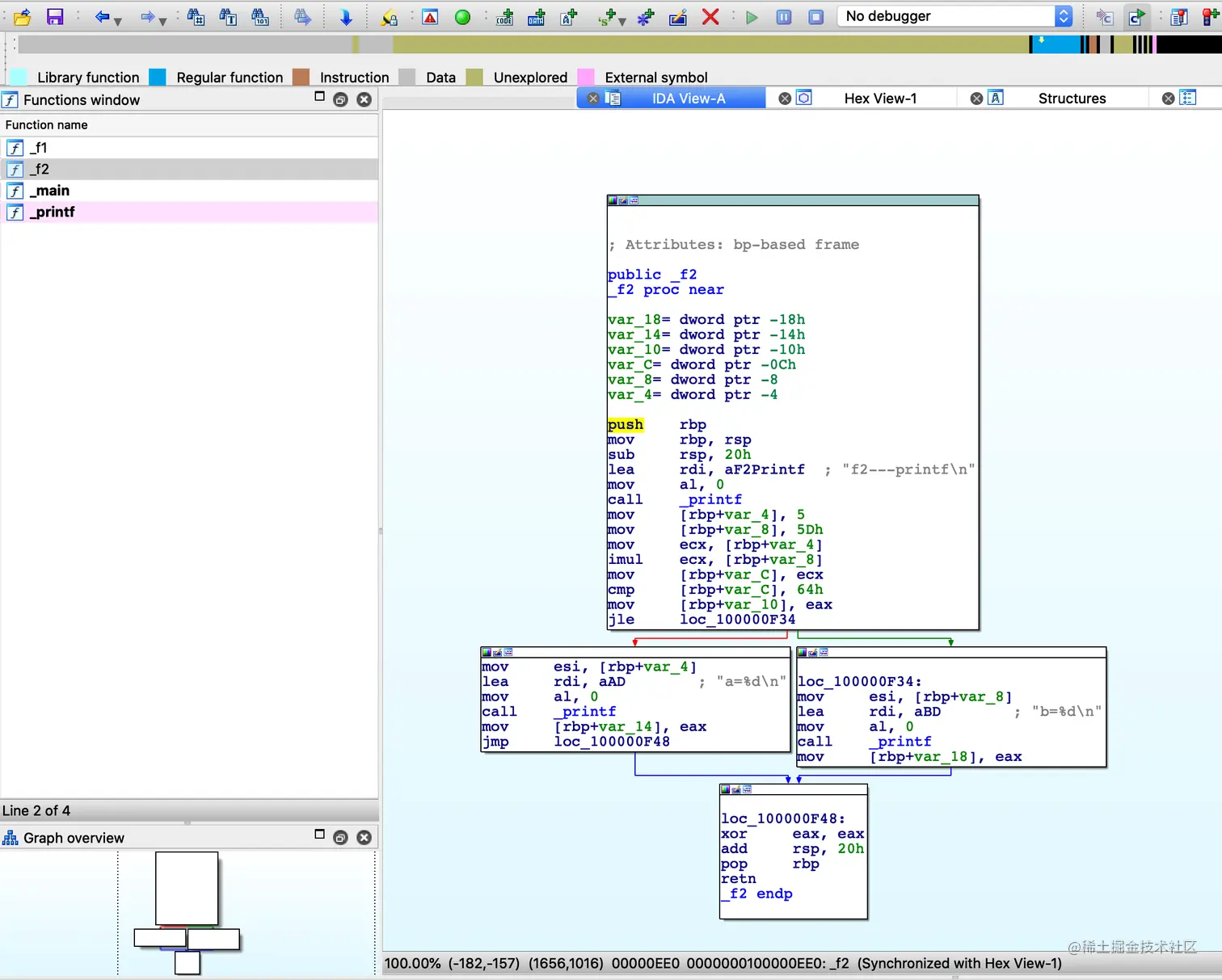

加固前：

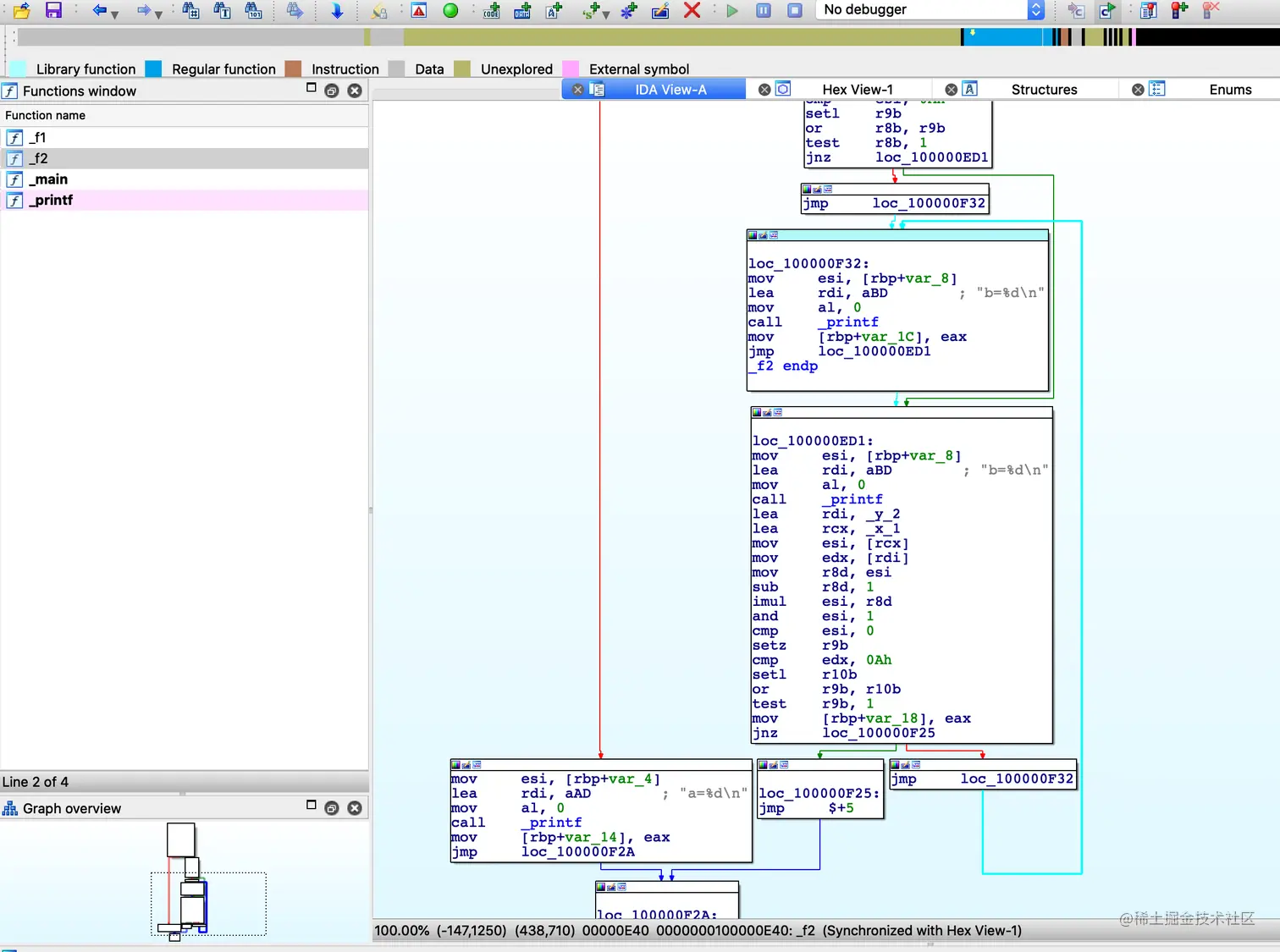

加固后：

可以看到 f2() 方法增加了虚假的无用分支，证明本次加固是有效的。

6、Xcode调试Pass

（1）设置opt运行的参数

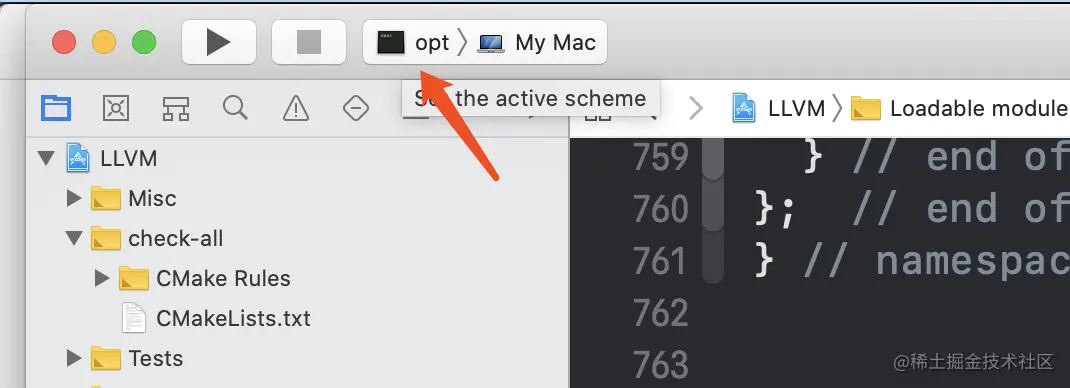

点击"opt"

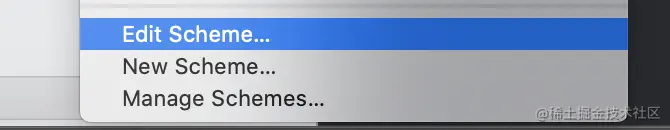

找到"Edit Scheme..."

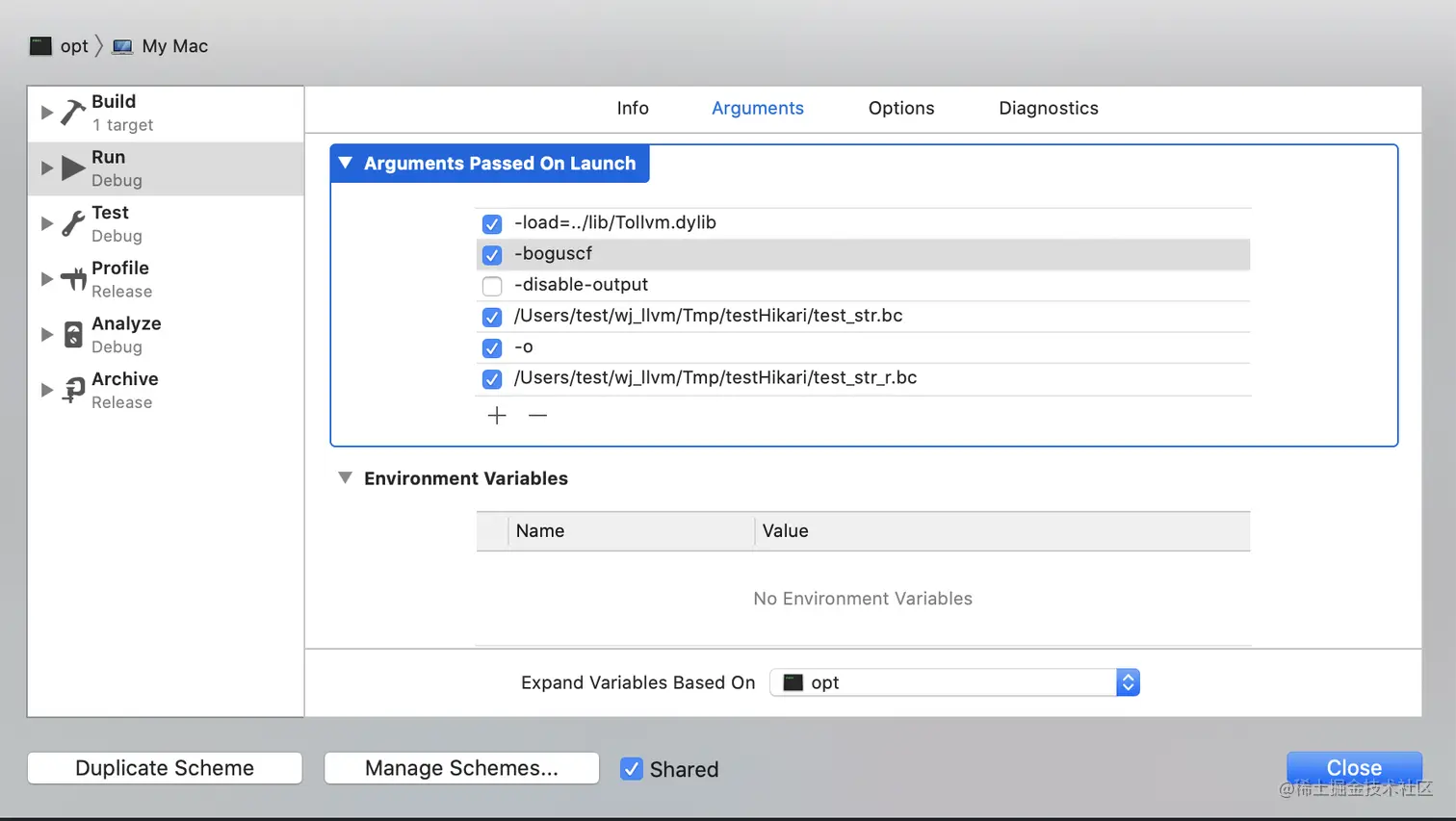

添加参数：

参数解释：

-load=../lib/Tollvm.dylib

是opt运行时加载Tollvm.dylib

-boguscf

是要调用的pass名称。

-disable-output

是指不输出，这个可以不选，因为下面设置了输出文件。

/Users/test/wj_llvm/Tmp/testHikari/test_str.bc

是你的测试.bc文件的全路径。

/Users/test/wj_llvm/Tmp/testHikari/test_str_r.bc

是pass处理后的输出文件的全路径。

（2）设置opt的依赖

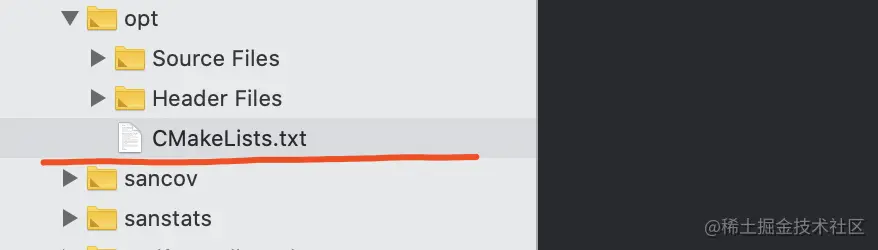

在当前Xcode的llvm工程中，找到Tools下的opt中的CMakeLists.txt文件，添加"Tollvm"依赖，CMakeLists.txt文件内容如下：

set(LLVM_LINK_COMPONENTS
  ${LLVM_TARGETS_TO_BUILD}
  AggressiveInstCombine
  Analysis
  BitWriter
  CodeGen
  Core
  Coroutines
  IPO
  IRReader
  InstCombine
  Instrumentation
  MC
  ObjCARCOpts
  ScalarOpts
  Support
  Target
  TransformUtils
  Vectorize
  Passes
  )

# Support plugins.
set(LLVM_NO_DEAD_STRIP 1)

add_llvm_tool(opt
  AnalysisWrappers.cpp
  BreakpointPrinter.cpp
  Debugify.cpp
  GraphPrinters.cpp
  NewPMDriver.cpp
  PassPrinters.cpp
  PrintSCC.cpp
  opt.cpp

  DEPENDS
  intrinsics_gen
  Tollvm
  )
export_executable_symbols(opt)

if(WITH_POLLY AND LINK_POLLY_INTO_TOOLS)
  target_link_libraries(opt PRIVATE Polly)
endif(WITH_POLLY AND LINK_POLLY_INTO_TOOLS)

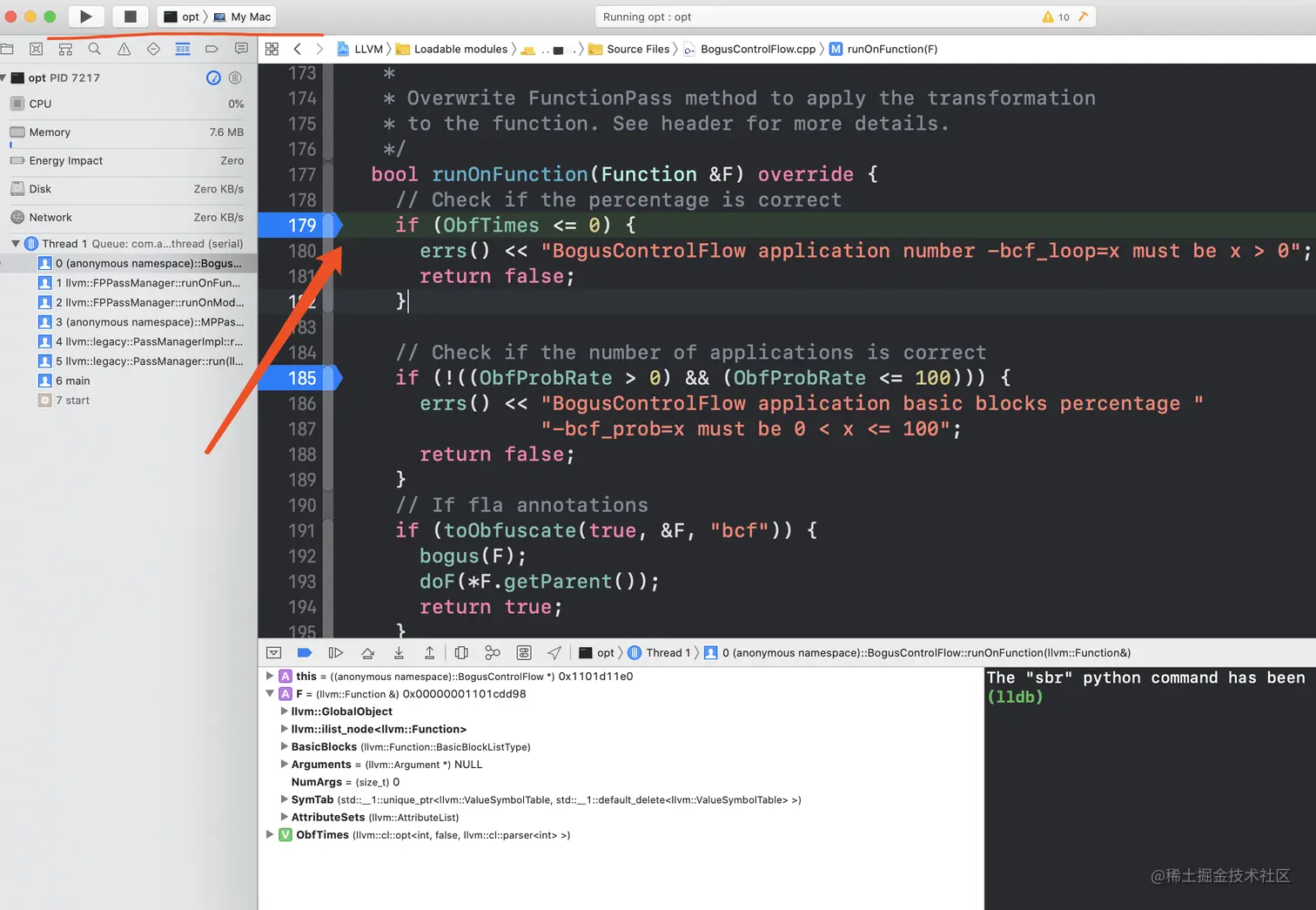

（3）下断点调试

此时运行项目，可成功停在断点，可调试代码
