全彩RGB LED灯模块使用教程

	（适用于Arduino，micro:bit等常见单片机）

---

RGB灯模块简介

本模块采用5mm全彩LED模块，体积小，亮度高，低功耗，工作电流只需要20mA，通过ROHS安全认证，基于三基色，通过组合可以示各种颜色。 通过PWM调节颜色，非常适合电子爱好者使用，利用Arduino、micro:bit等即可简单控制。

---

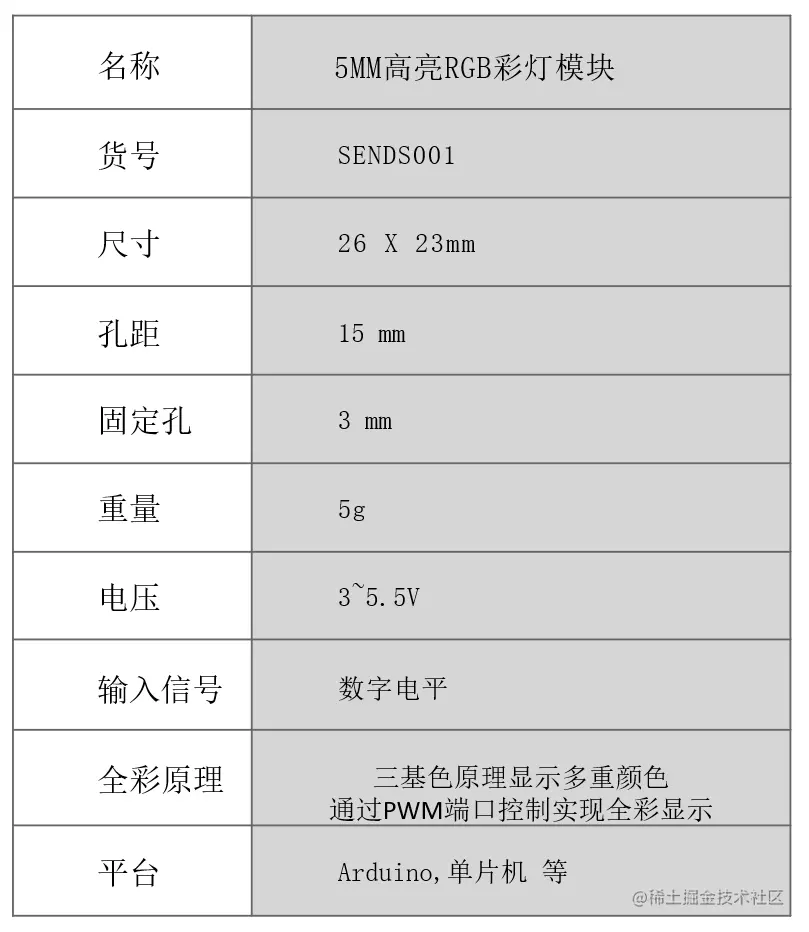

一、参数介绍

二、使用步骤

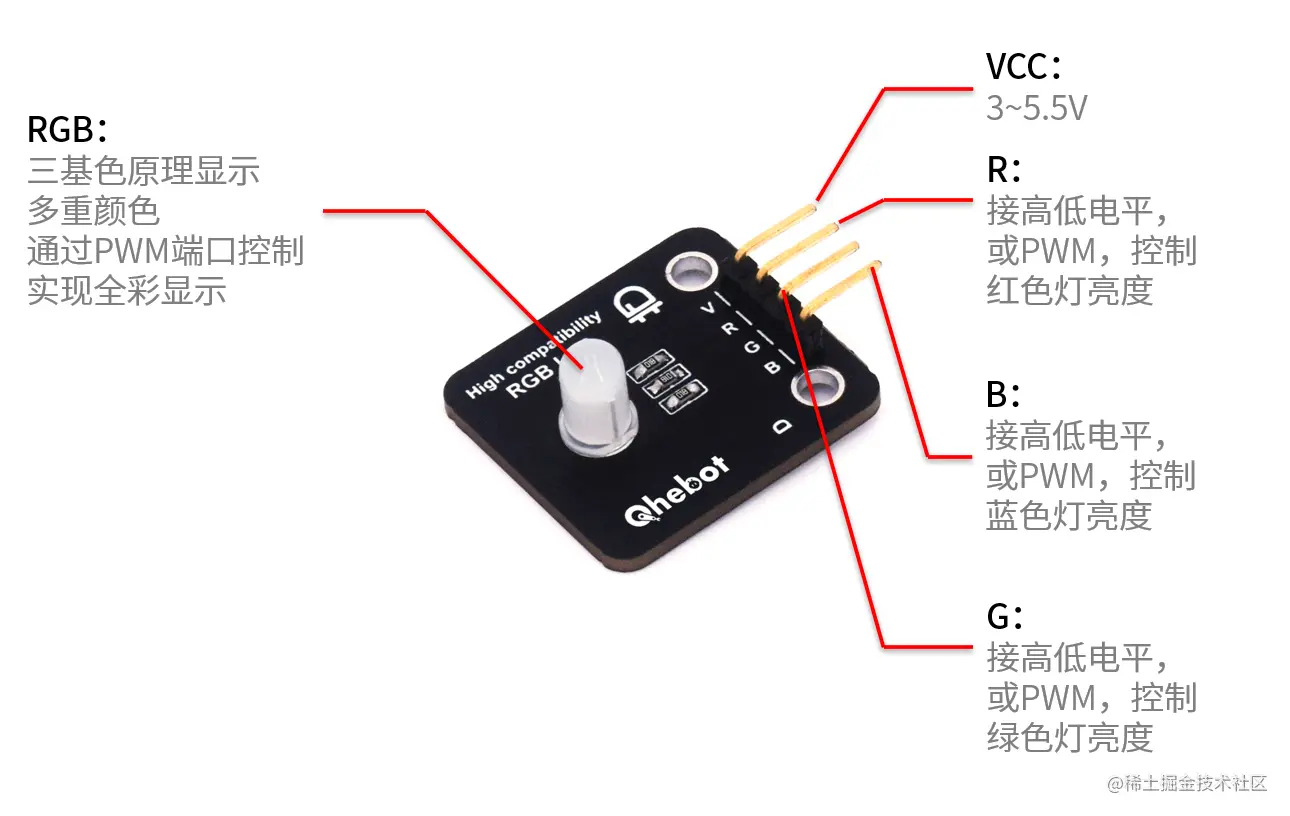

1.引脚说明

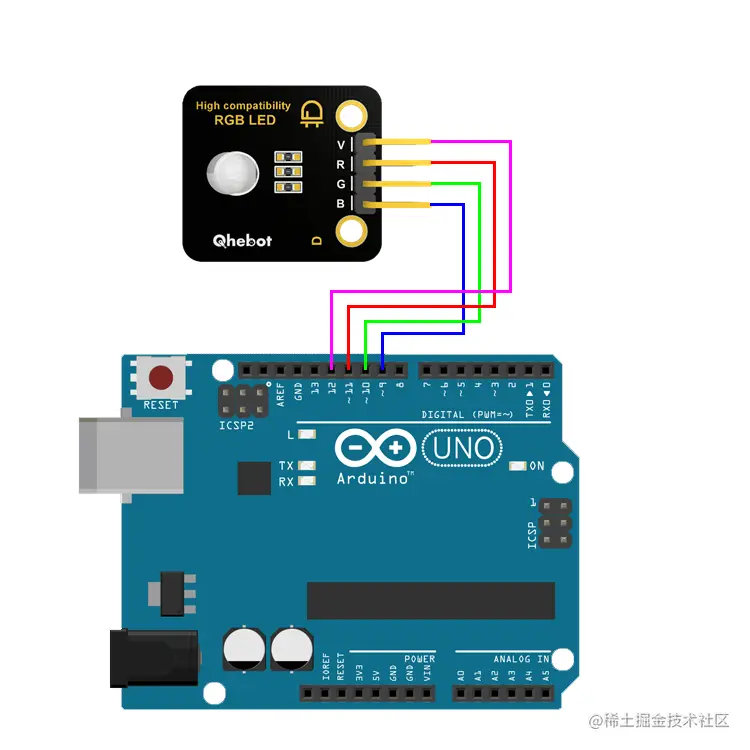

2.连接Arduino示意图

3.Arduino测试程序

int r=128;
int g=0;
int b=128; //紫色

void setup()
{
  pinMode(9,OUTPUT);
  pinMode(10,OUTPUT);
  pinMode(11,OUTPUT);
  pinMode(12,OUTPUT);
}
void loop()
{
  digitalWrite(12,HIGH);    //5V 供电
  analogWrite(11,(255-r));
  analogWrite(10,(255-g));
  analogWrite(9,(255-b));
}

实验结果：RGB灯变换

by：沁和智能科技
