前言

由于实际的生产环境下是不太可能出现单服务情况，往往都是zk或其他注册中心组成的集群环境，使得服务高可用更加健壮。

对于dubbo来说，抛开比较细节的东西，集群容错比较主要的流程是：

  1. 获取服务列表
  2. 路由
  3. 进行负载均衡
  4. 错误处理

对应三个不同的接口：

++Directory、Router、LoadBalance、Cluster++

上一篇文章已经介绍了负载均衡，这篇文章介绍Directory和Cluster的实现，Router放到后面文章再解释（不是关键的）

正文

Directory

public interface Directory<T> extends Node {

    Class<T> getInterface();

    List<Invoker<T>> list(Invocation invocation) throws RpcException;
}

Directory接口有两个方法，其中list为主要的方法，传入需要调用的方法以及参数等组合的invocation，获取一个可以被调用的list列表

Directory有一个抽象类AbstractDirectory，使用了模板方法设计模式，实现了list方法，子类重写doList方法并且调用它

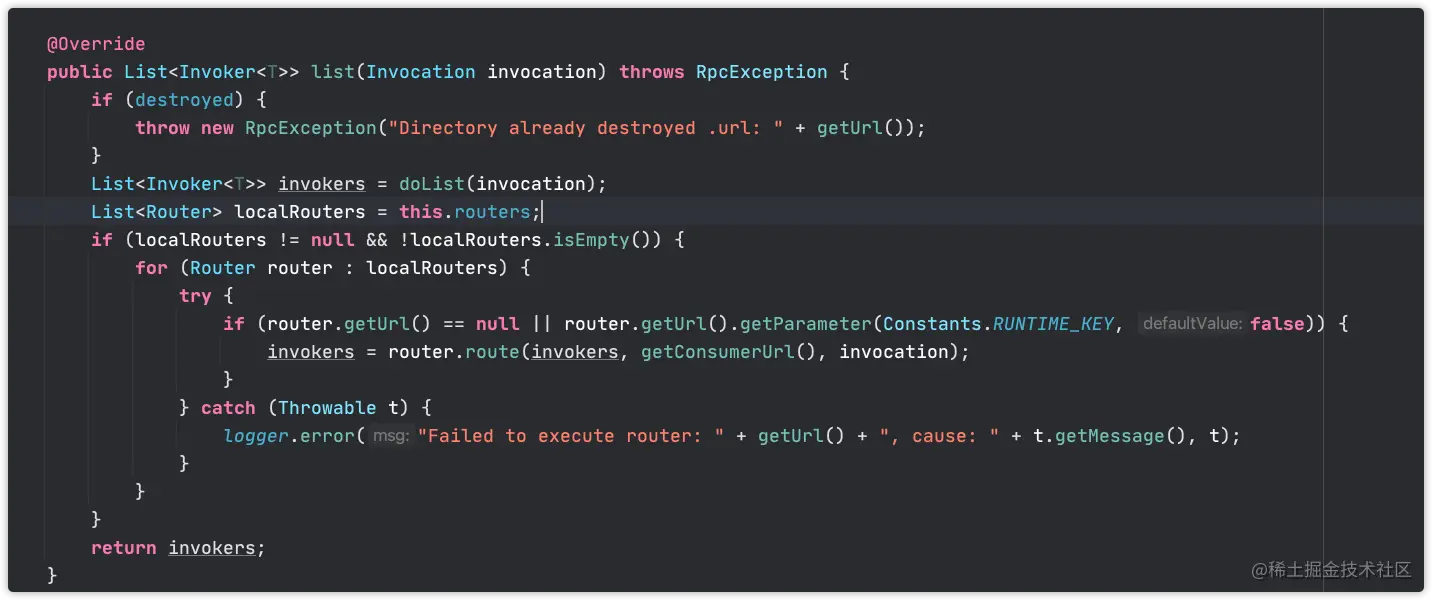

调用子类的doList方法，然后使用Router过滤

AbstractDirectory有两个实现类：StaticDirectory和RegistryDirectory

  • StaticDirectory：静态列表，通过构造方法传入一个Invoker的集合后不再改变，doList仅仅返回这个集合
  • RegistryDirectory：通过注册中心获取的动态Invoker列表

RegistryDirectory

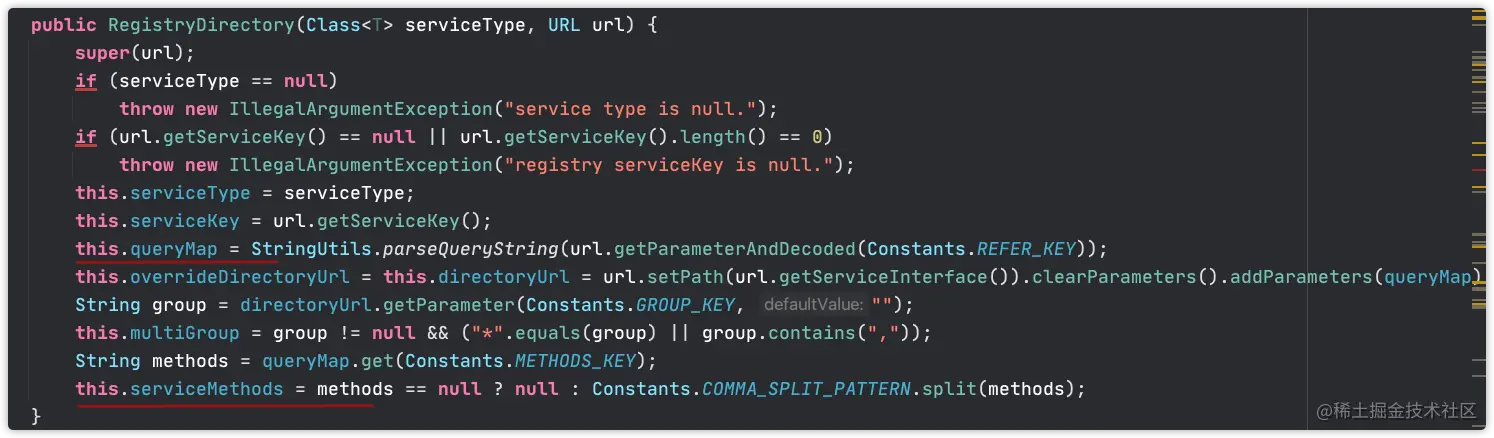

RegistryDirectory在继承了AbstractDirectory，同时实现了NotifyListener，表示自己可以注册到zookeeper等注册中心，并且可以通过notify方法获取动态跟新 构造方法：


将url的信息解析成map，将method提取出来

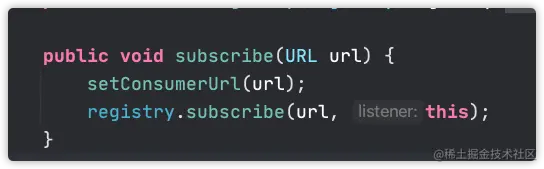

调用registry的subscribe，将自己作为listener注册，注册成功后registry会调用notify方法通知

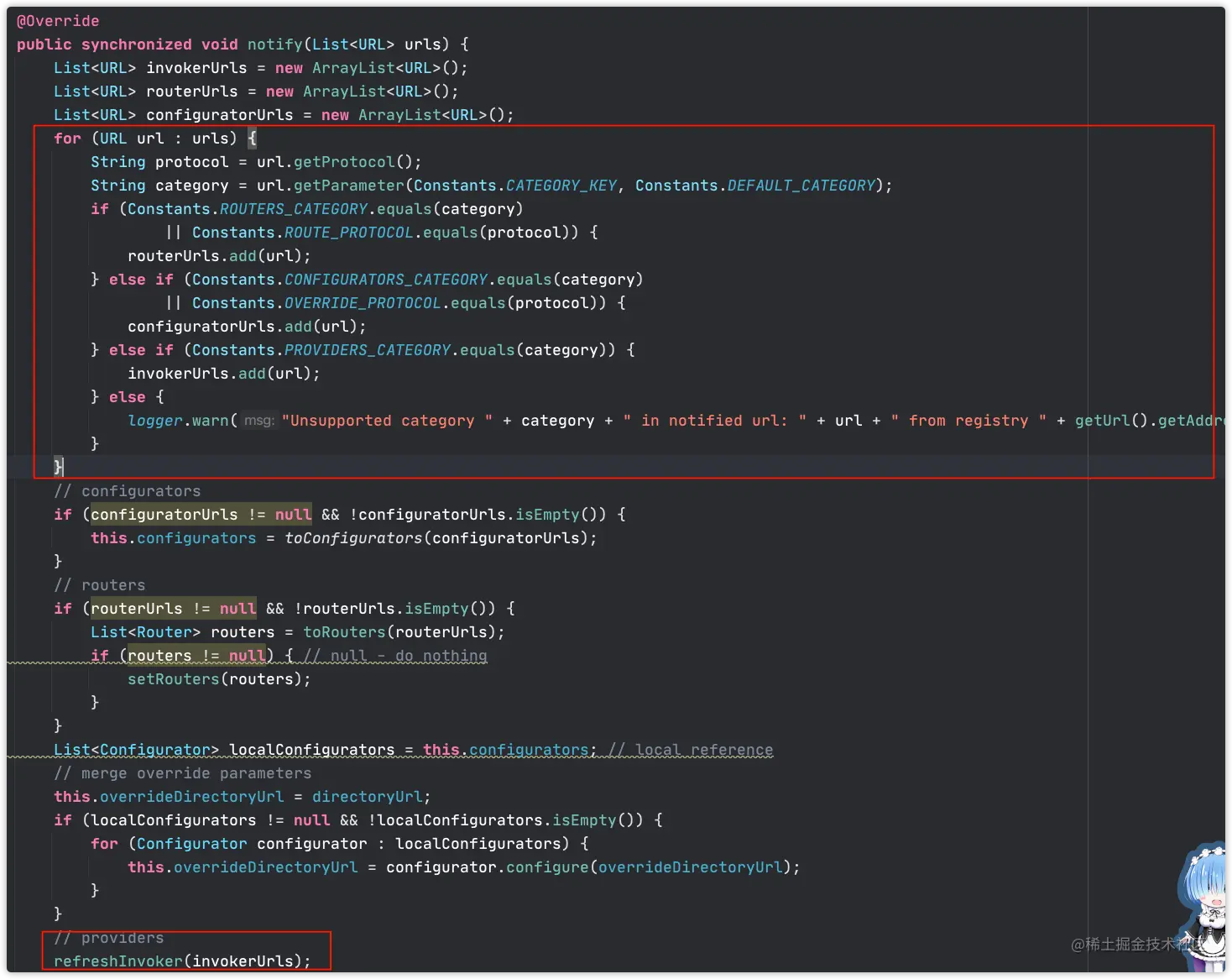

将回掉的urls分类后进行不同的处理，最后调用refreshInvoker方法刷新本地缓存可调用列表

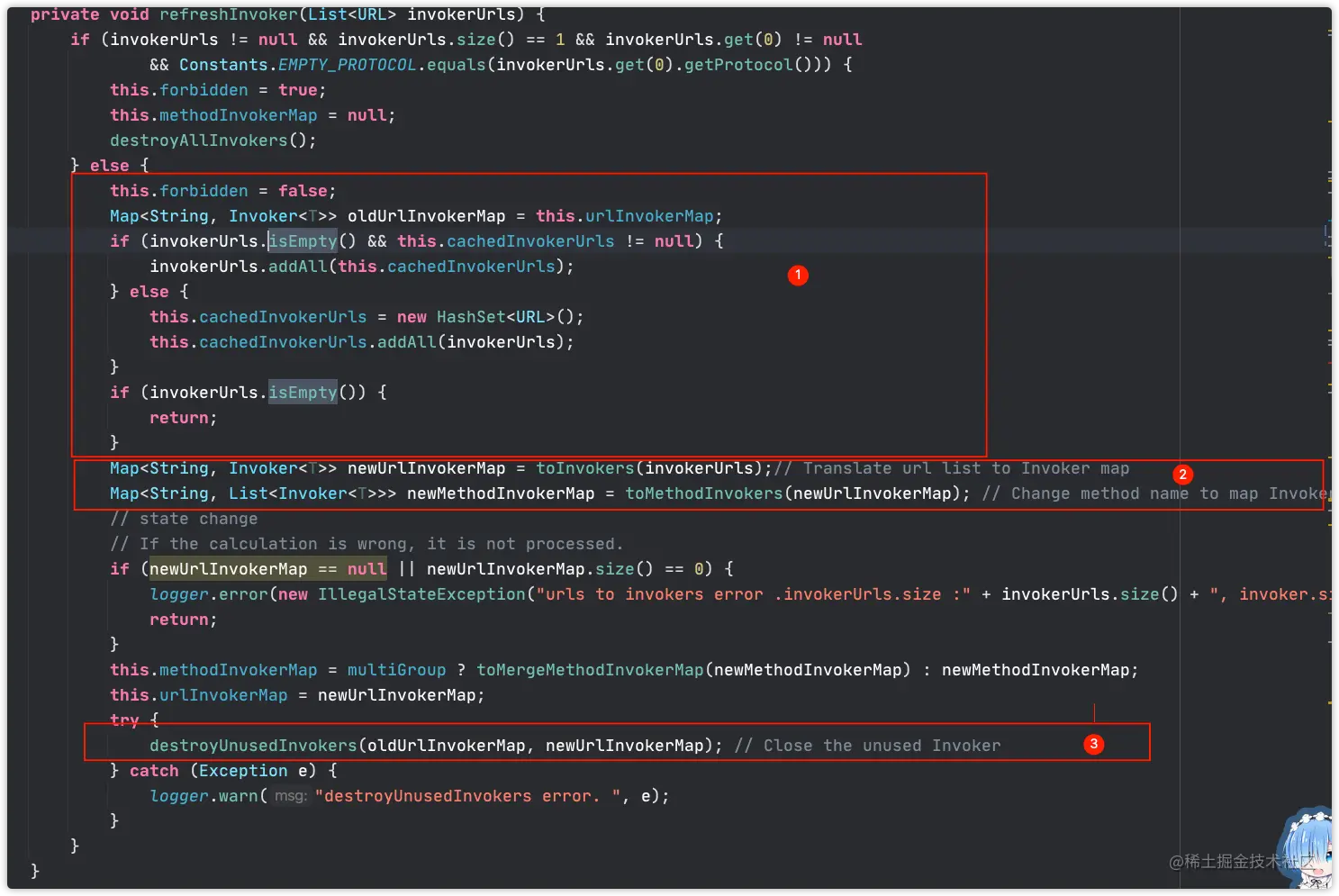

refreshInvoker大致分为三步：

  1. 将原来的urlInvokerMap保存起来，将新传入的url放入缓存，为的是将新的url和旧的做比较，删除那些已经失效的服务
  2. 将url转换为invoker的map，如果以前已经存在过map，则不会重新引用，具体逻辑：

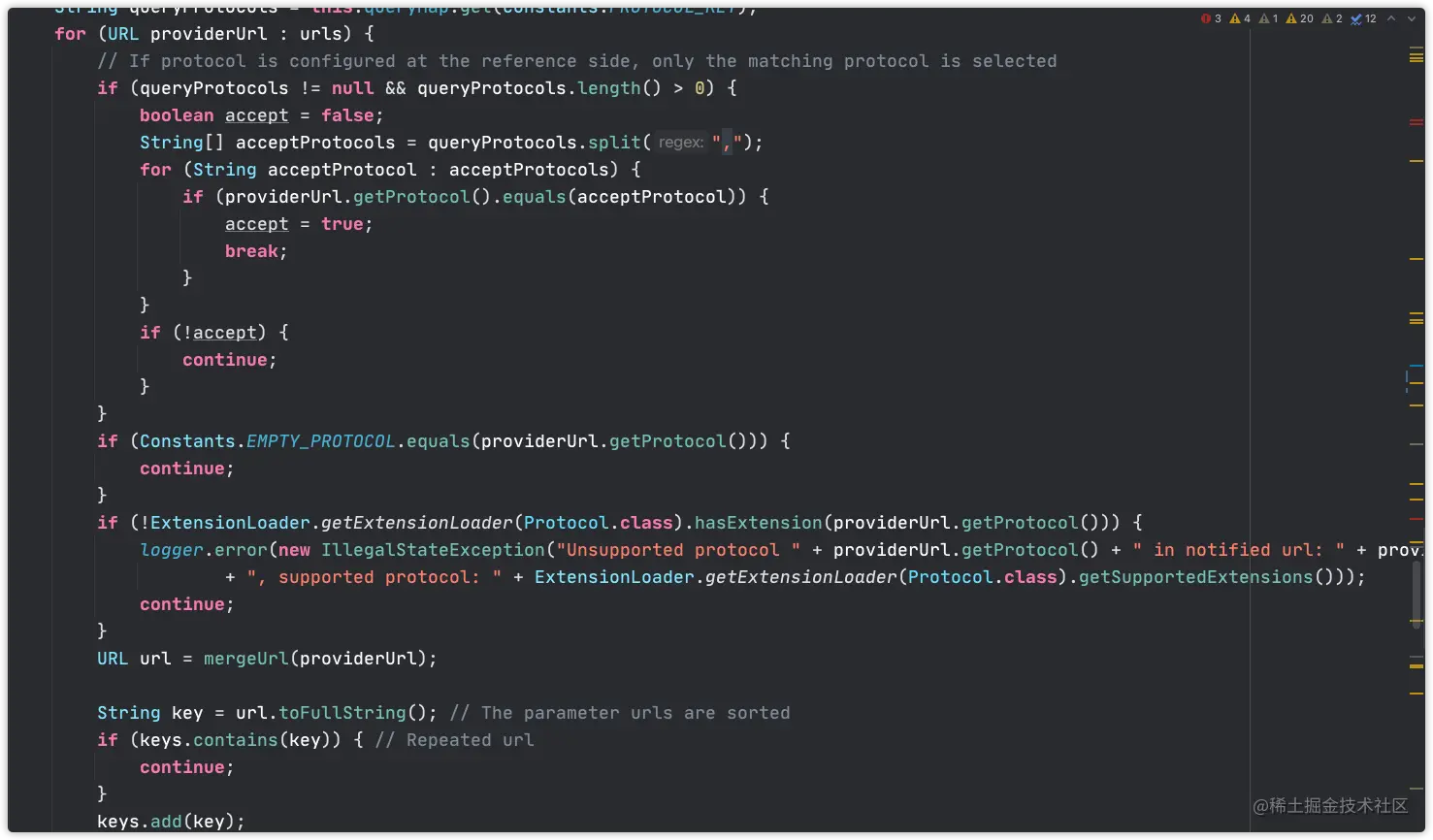

    1. 首先判断协议是否匹配 image.png 用获取的url匹配原始订阅URL中支持的协议，并且还要用SPI的方法去检查是否有该协议的扩展，如果不支持就忽略该url

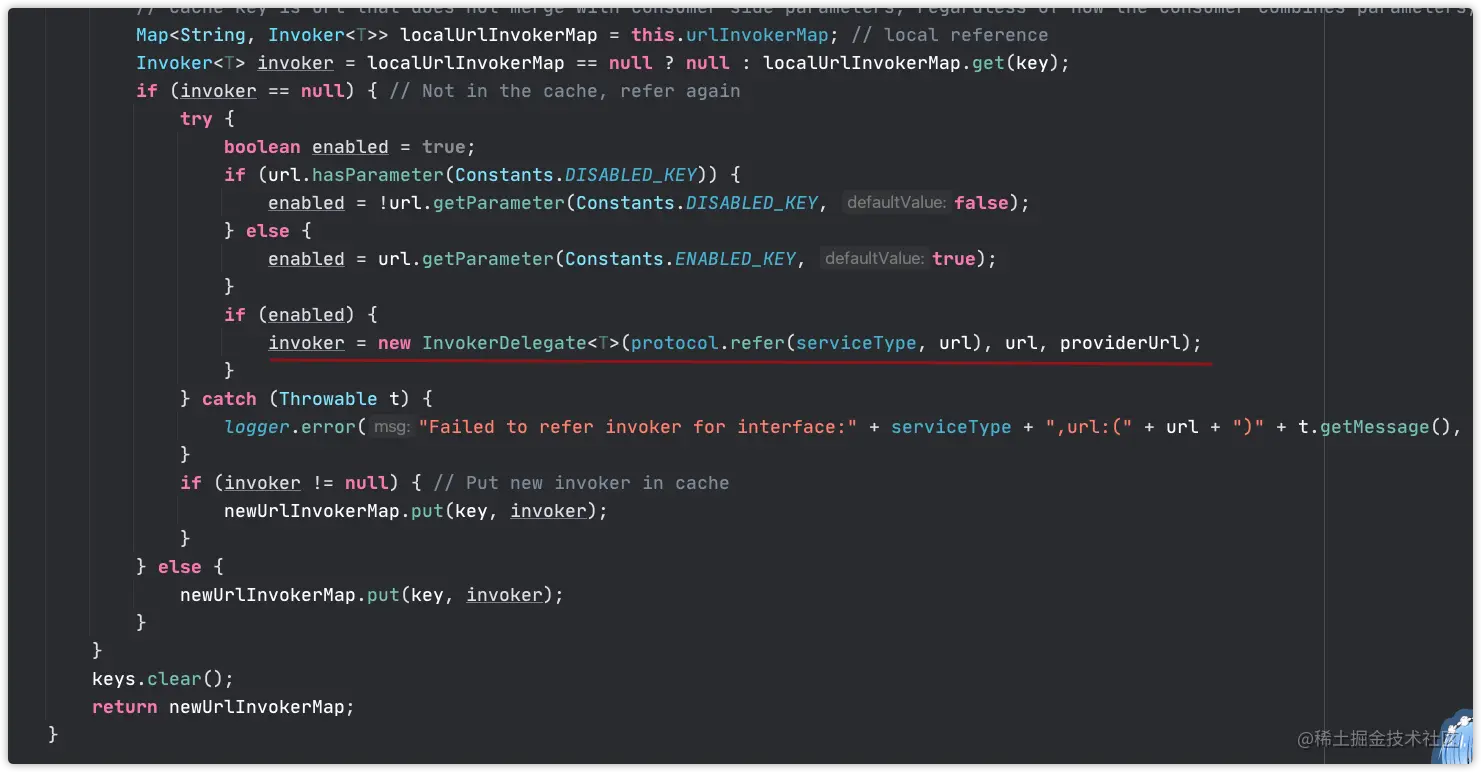

    2. 获取invoker image.png 从原来的map获取inovker，如果没有就使用Protocol的refer方法，去获取一个invoker实例

然后将获取到的string-invoker的map转换为method-List的映射，具体就是循环解析url，将url方法信息解析出来并且聚合

  1. 对比以前的map和新的map，将没有使用到的invoker给销毁，调用invoker的destroy方法

到此为止，RegistryDirectory内部已经保存了第一次从注册中心获取到的信息，并且转换成了方法-invoker的映射，doList方法不过也就此基础上进行筛选

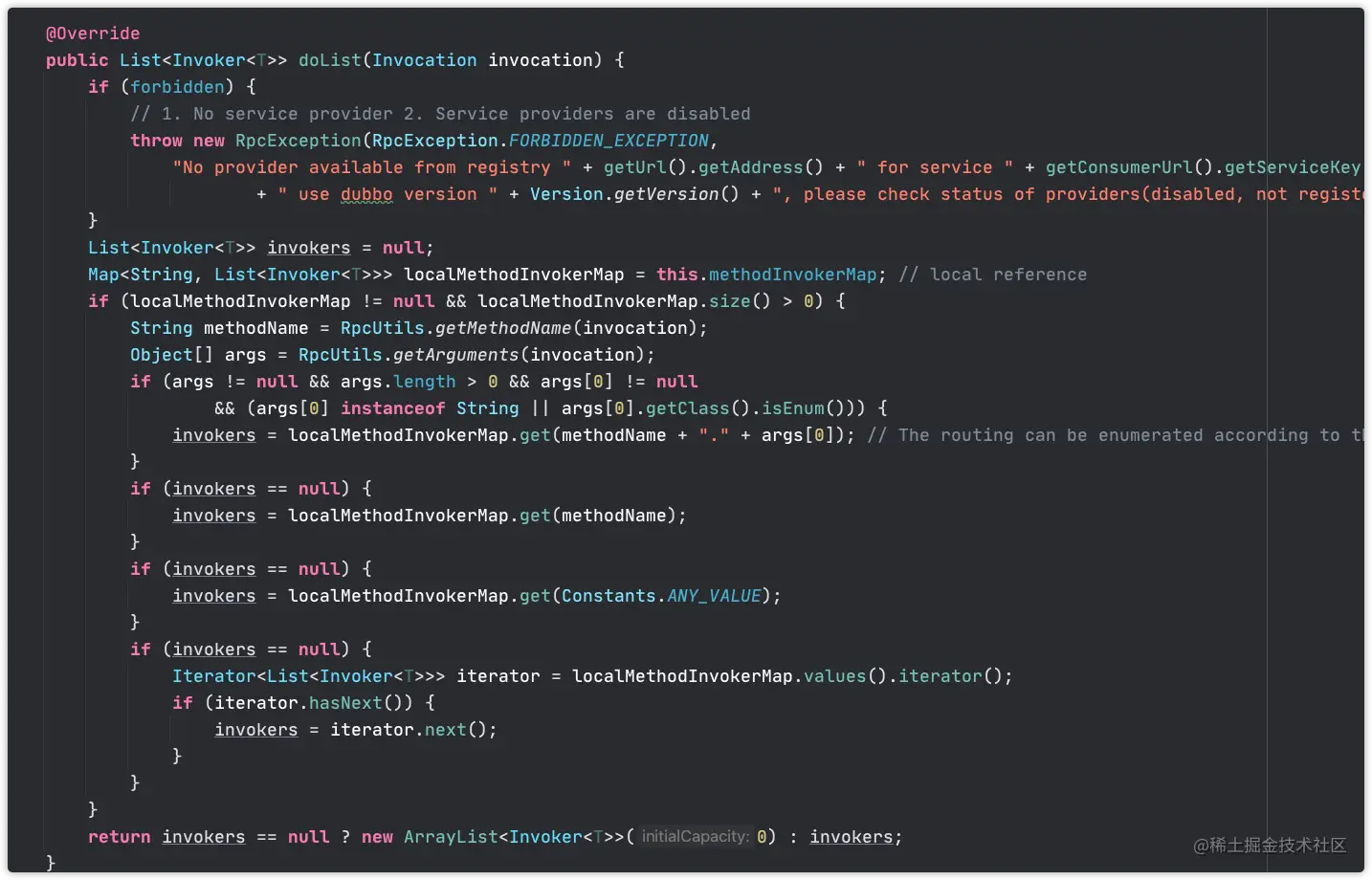

根据需要远程调用服务的信息，获取List的方法

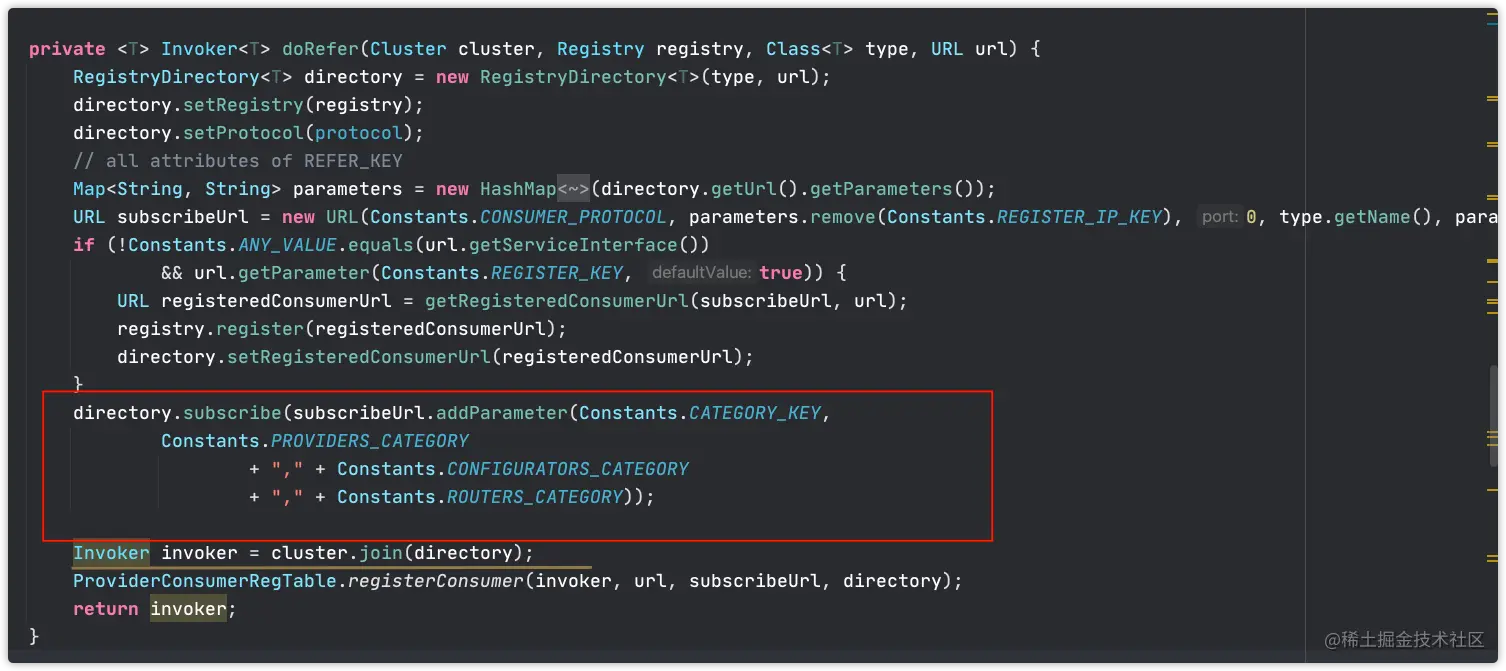

还记得之前RegistryProtocol的DoRefer吗？


这里new了一个RegistryDirectory，并且调用了subscribe方法，在subscribe方法调用完成后就会触发notify，RegistryDirectory内部就已经有了方法的map。

随后就是调用黄线的cluster.join方法，Directory的list方法和laodBalance的select都是在Cluster内部完成，目前已经成功获取到了可用的inovker列表以及负载均衡，接下来就是容错的策略

LoadBalance

dubbo负载均衡

Cluster

接口：

@SPI(FailoverCluster.NAME)
public interface Cluster {

    @Adaptive
    <T> Invoker<T> join(Directory<T> directory) throws RpcException;

}

join方法传入一个Directory，返回一个Invoker。Cluster一共有9种实现，实现类要么继承AbstractClusterInvoker，或者是直接实现Invoker接口，可以看作是将Invoker接口给包装，在invoke方法内实现负载均衡和容错。

AbstractClusterInvoker

AbstractClusterInvoker是Invoker的实现类，将负载均衡方法给抽离，还是用了模板方法，将具体实现交给子类的doInvoke

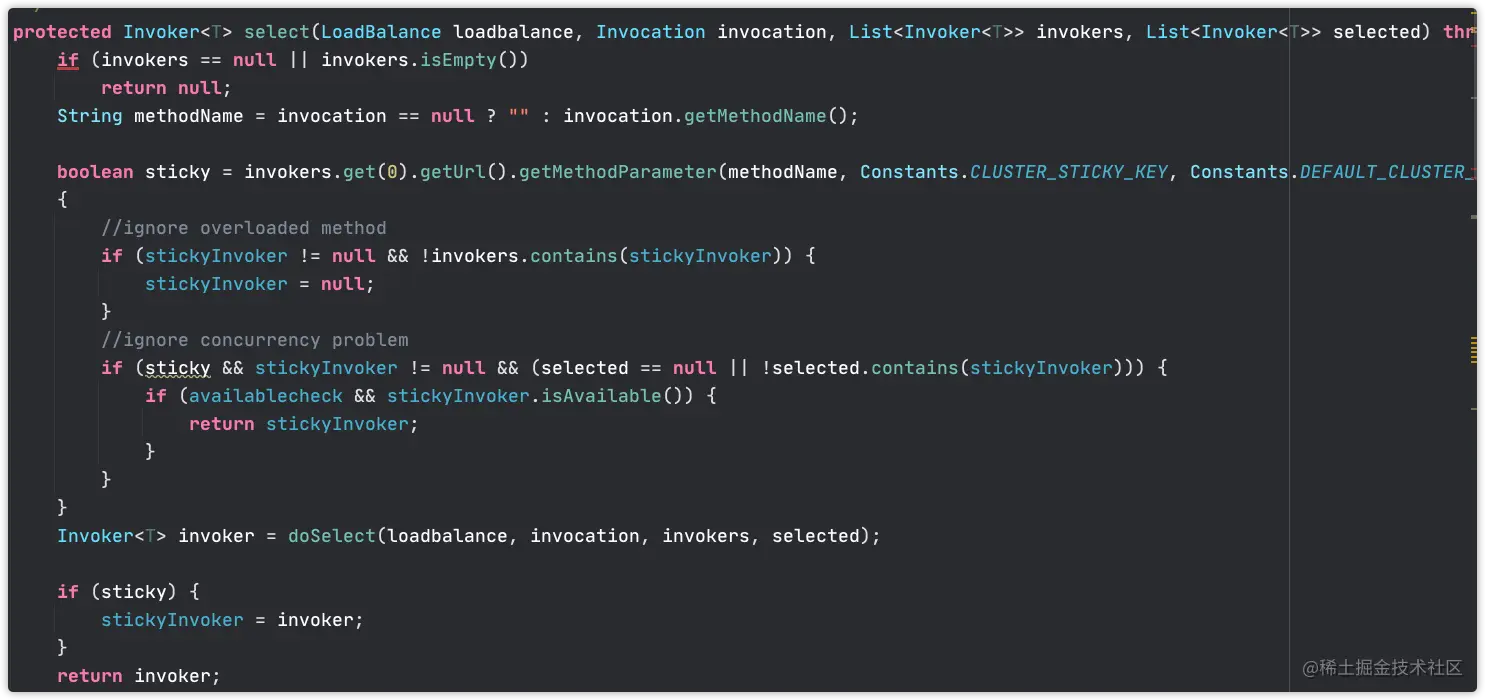

select首先对sticky属性进行了判断，sticky参数的含义是尽量让客户端向同一个服务提供者发起调用请求，如果包含了这个属性且服务是可用的，就不用进行负载均衡直接返回，不然就调用doSelect进行选择

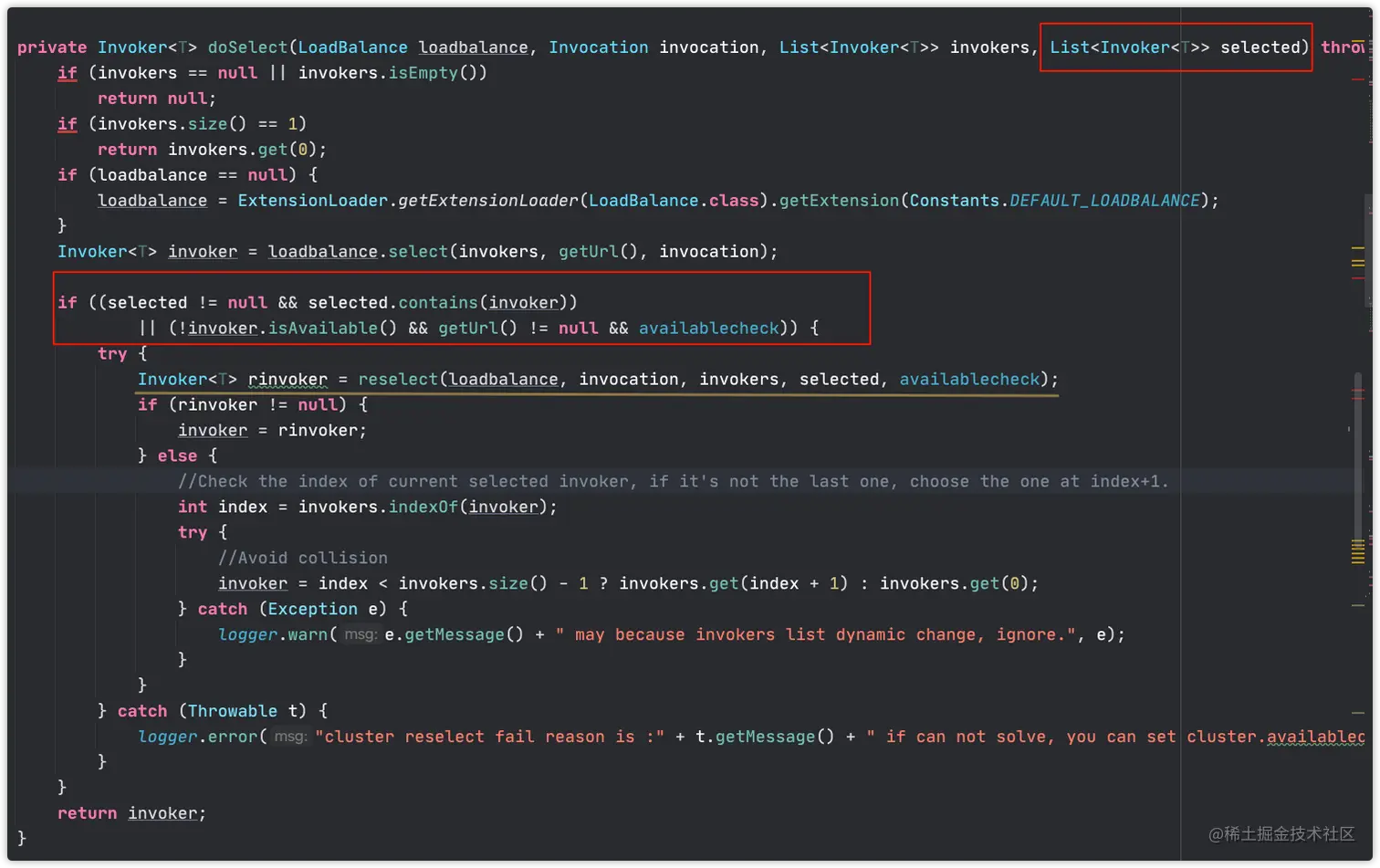

selected参数表示这个list内的invoker是已经选择过了，这次调用是不可选的，当调用loadbalance选择出一个invoker后，需要判断是不是包含在这个selected列表中，如果配置了可用性检查还需要检查available属性；如果命中就需要重新选择，重新选择后也有可能选择出一个null的结果，那么就按照list的index向下顺延

reselect方法：

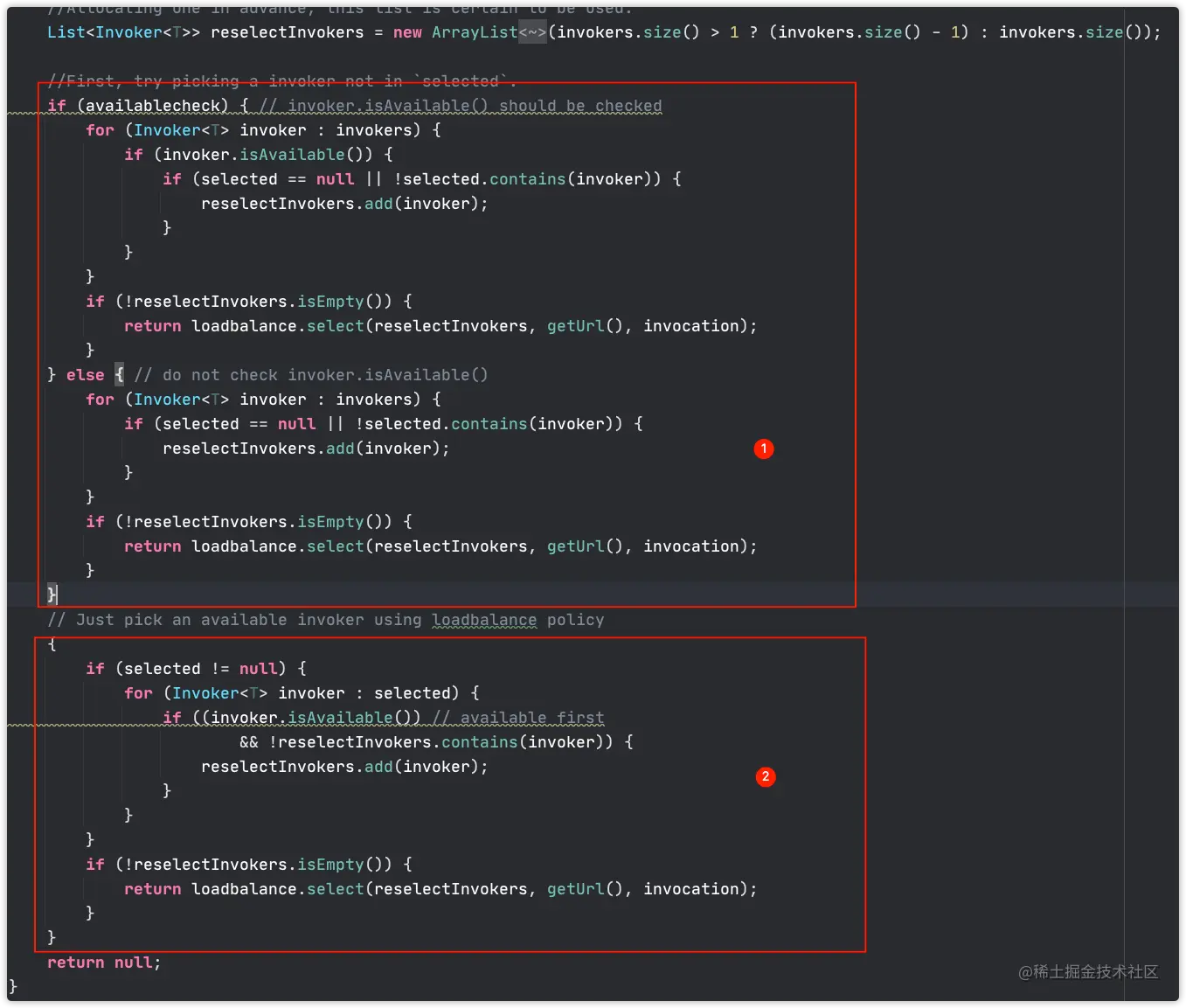

reselect方法有两个阶段：

  1. availablecheck表示检查isAvailable属性，首先遍历invokers列表，找出那些符合选择的invoker（不在selected中），添加到reselectInvokers的list，调用loadbalance方法选举
  2. 如果没有符合选择的条件，就从selected中选择isAvailable为true的再选择，还是没有就只能返回null了

可以发现在selected中的invoker也不一定就是被排除的，也有可能被选择到

以上是AbstractClusterInvoker中关于负载均衡的方法，如需使用尽在子类实现的doInvoke中调用

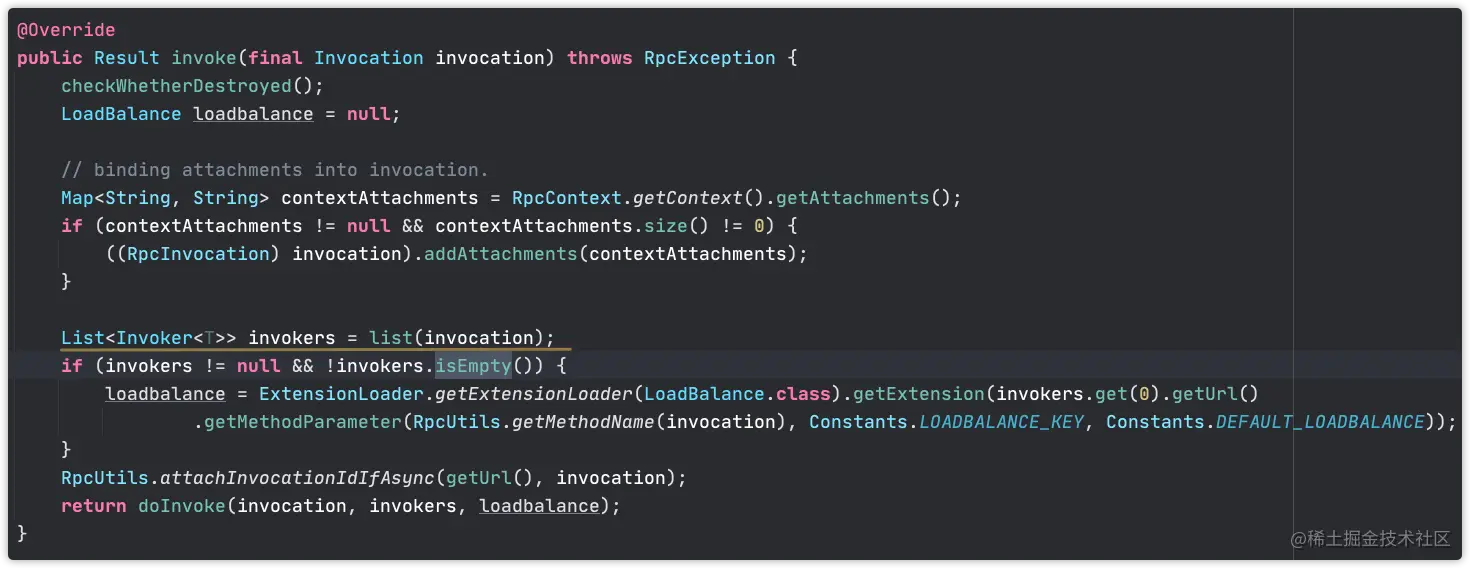

这是AbstractClusterInvoker的invoke方法，主要是调用list方法获取invoker列表，list方法底层由Directory.list实现

具体实现

Cluster一共有9种容错机制，其中有7中普通和2种特殊，见下表：

名称简介
AvailableCluster最简单的机制，遍历出一个可用的invoker，如果找不到抛出异常
BroadcastCluster广播所有可用的服务，任意一个服务报错就记录报错，最后抛出异常，由于是广播不需要负载均衡
FailbackCluster请求失败后会记录一个失败队列，由定时线程去重试，请求会负载均衡
FailfastCluster快速失败，请求会负载均衡，失败后快速抛出异常不重试
FailoverCluster重试机制，按照配置的重试次数重试，会负载均衡
FailsafeCluster出现异常直接忽略，不关心是否调用成功，会负载均衡
ForkingCluster同时调用多个服务，只要一个返回就返回，会进行多次负载均衡
MergeableCluster特殊机制，多个节点的请求结果合并
MockCluster特殊机制，请求失败的时候返回一个伪造或自定义的结果
  • AvailableCluster

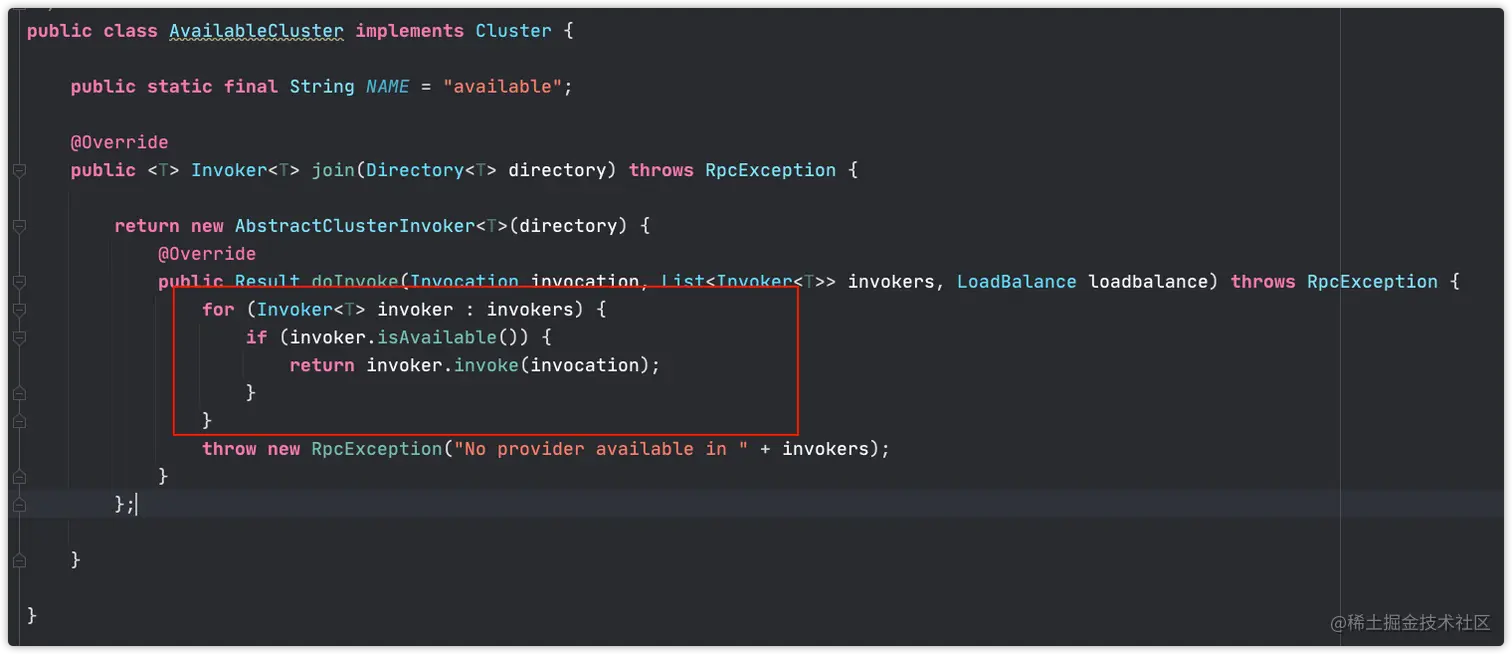

遍历获取isAvailable为true的第一个，找不到就抛出异常

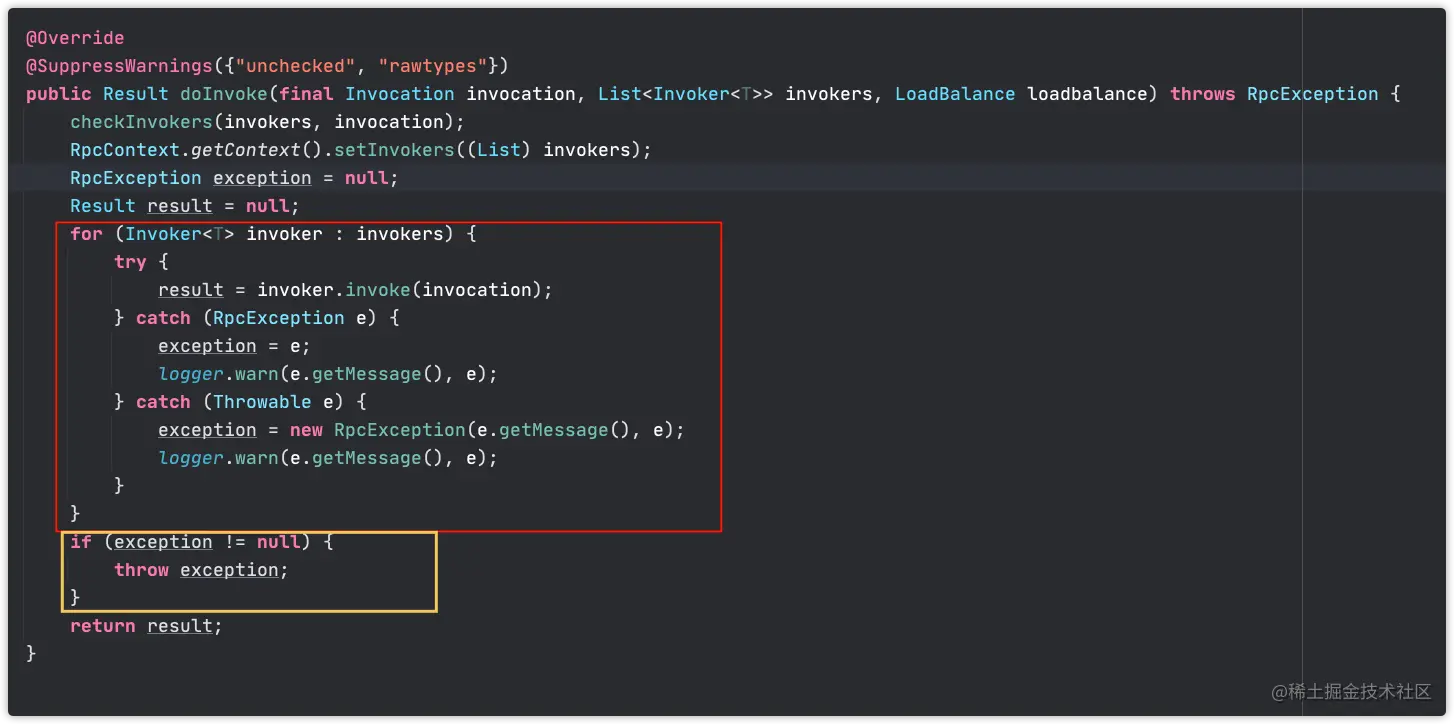

  • BroadcastCluster


遍历服务依此调用，任意一个服务报错后，在所有服务调用完毕后抛出异常，由于是广播不需要负载均衡，一般用于跟新服务状态

  • FailbackCluster

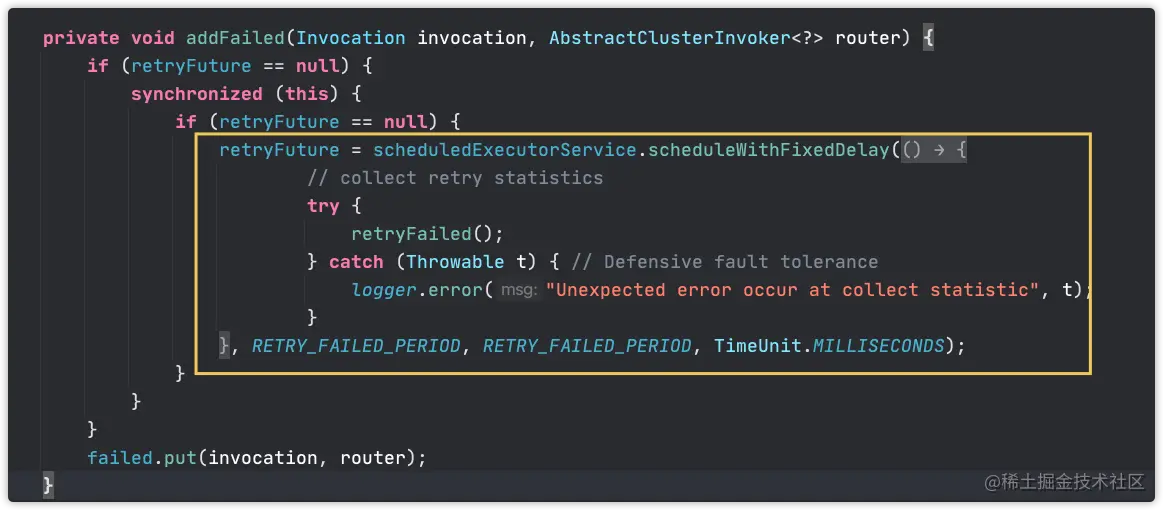

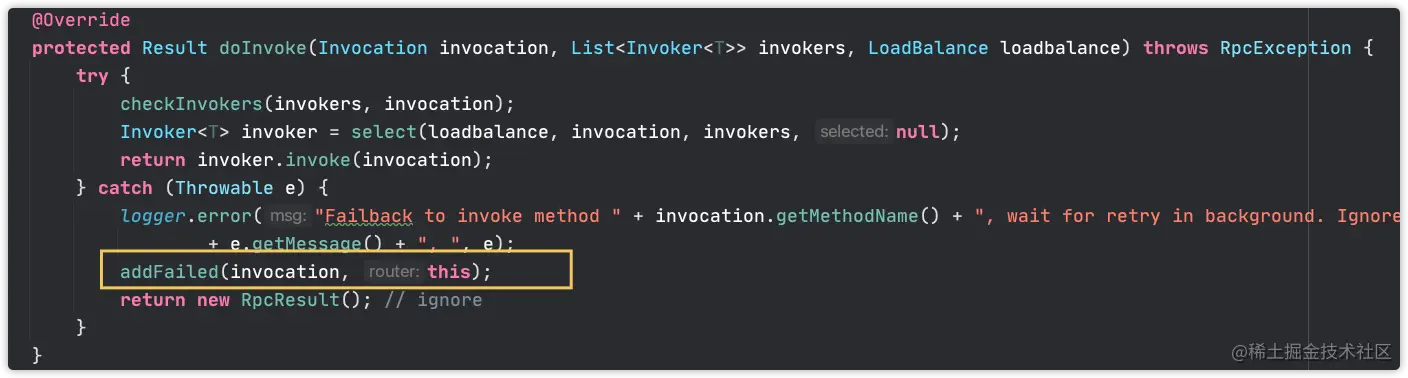

在失败后调用addFailed方法，将invoker加入hashmap


addFailed内部会初始化定时器，时间为5000ms一次执行retryFailed()，主要执行failed.put(invocation, router)，加入map中

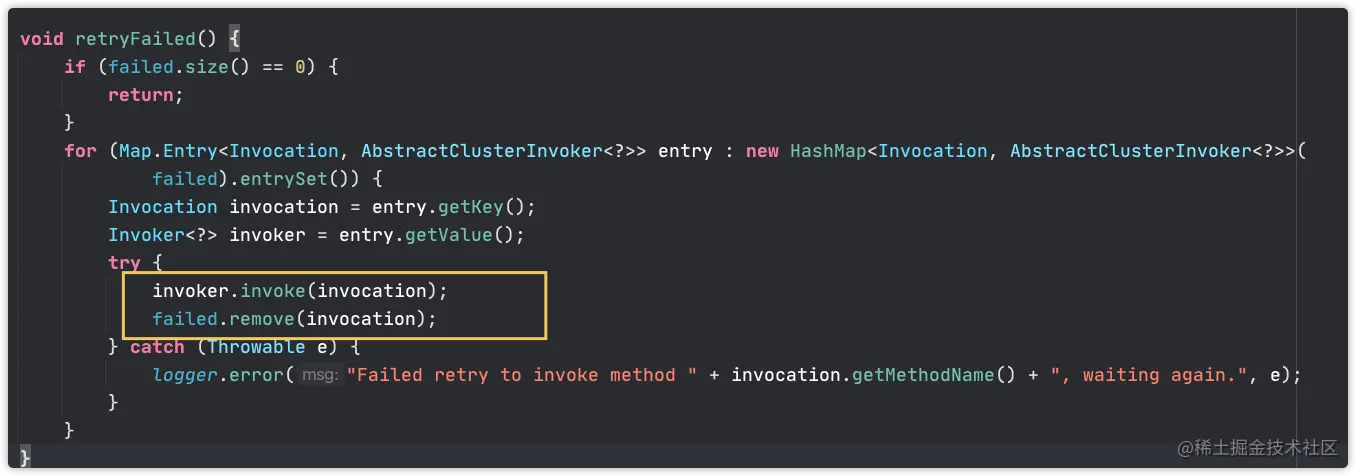

retryFailed遍历map，将invoker执行，如果还是失败就记录日志

failback适用于一些异步或最终一致性的服务，

  • FailfastCluster

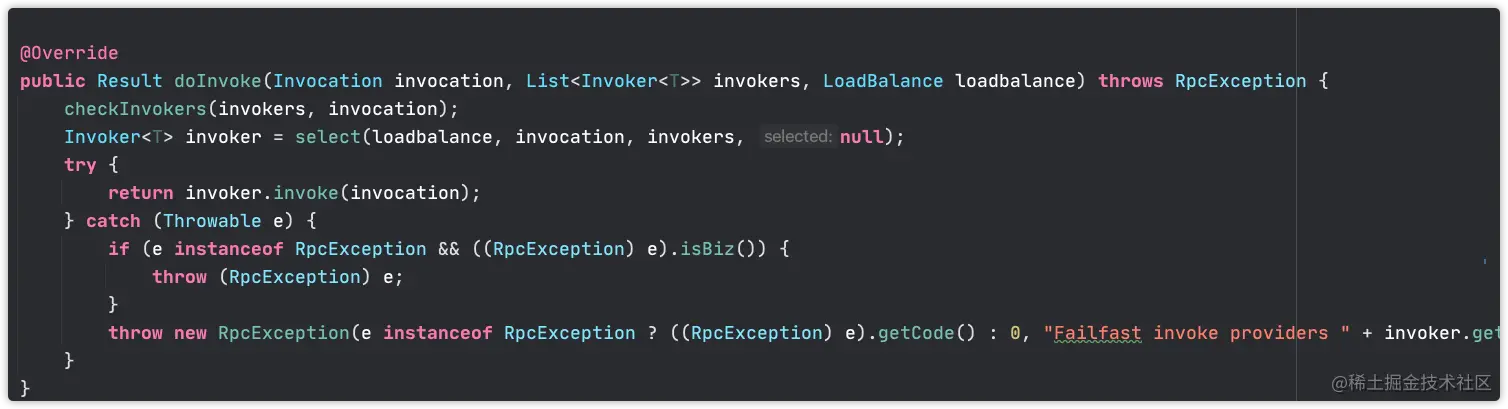

进行了负载均衡，调用失败后直接返回错误，通常用于非幂等写操作

  • FailoverCluster

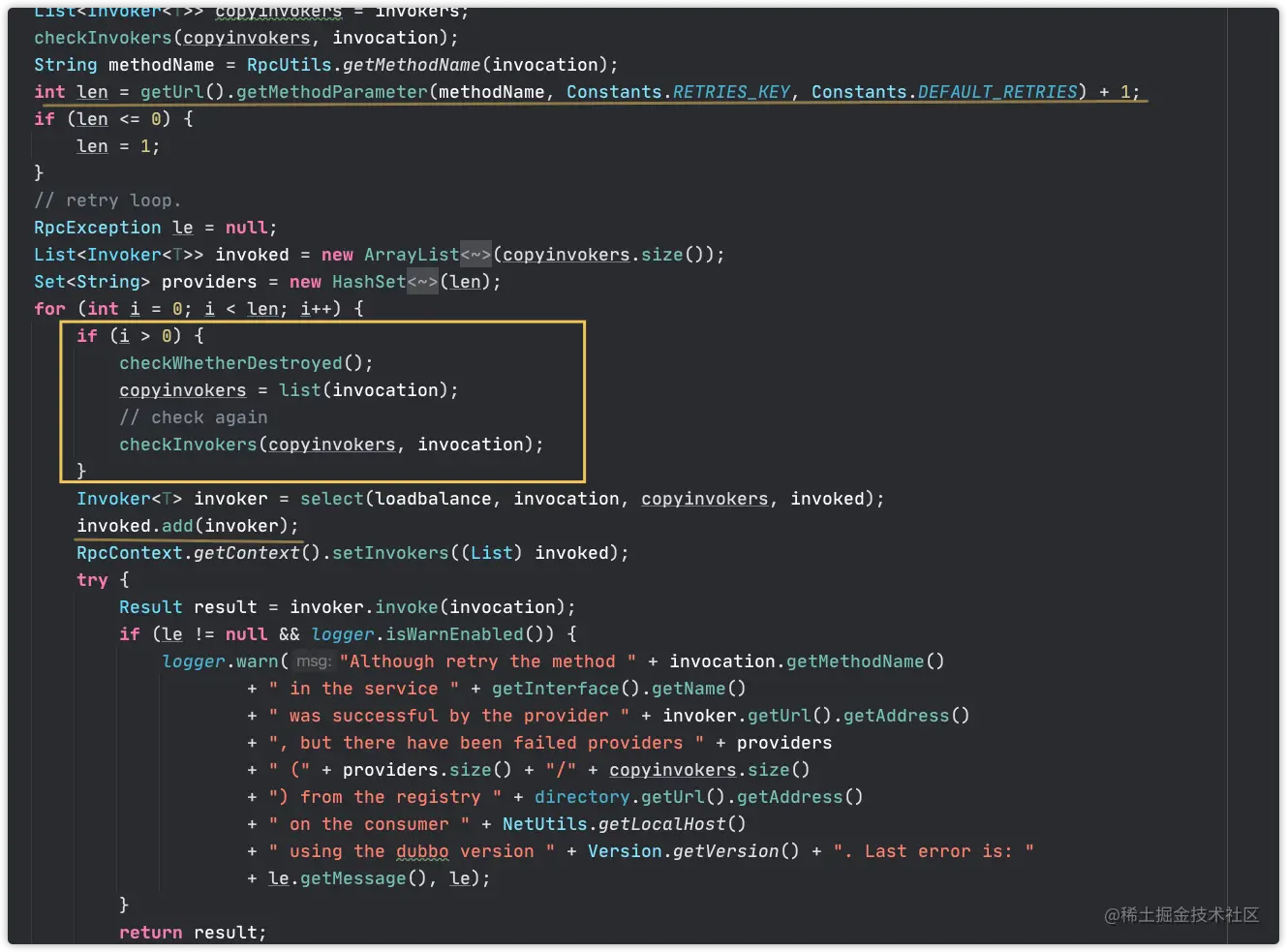

首先从url中解析出重试次数，在第二次重试及以后，都要重新获取invoker列表，因为可能会发生变动，使用invoked来记录已重试过的invoker，每次重试都需要负载均衡

Failover是默认的容错方式，一般用户读操作或幂等性写操作，由于重试会重新获取服务列表和负载均衡，会增大接口的延迟和服务的压力

  • FailsafeCluster

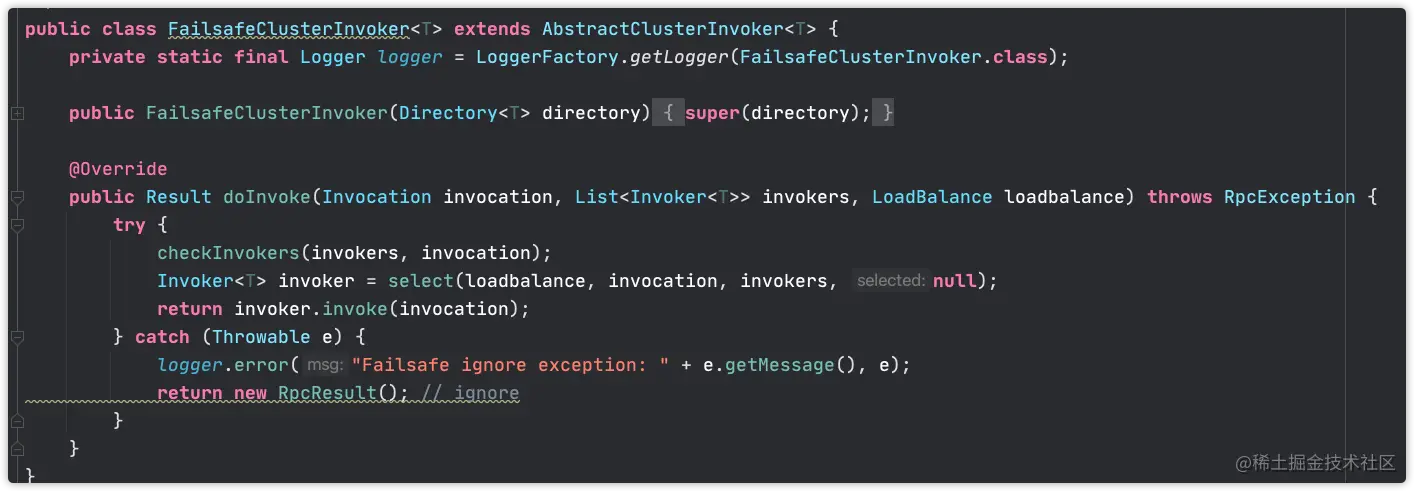

Failsafe直接忽略了异常，表示不关心返回，一般用于写日志或其他不重要的操作

  • ForkCluster

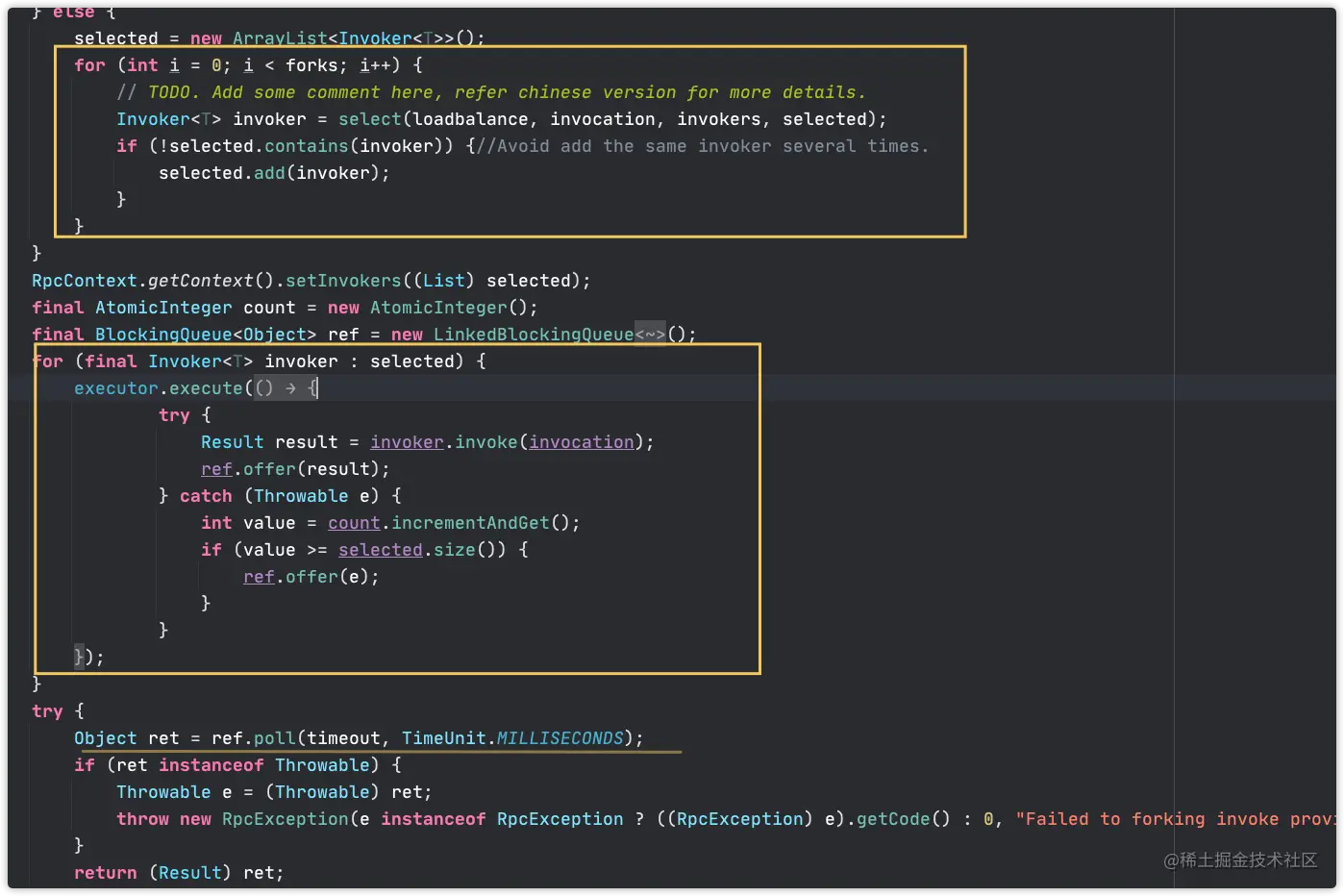

按照配置的最大并行数forks的值去进行多次负载均衡，开启了forks个线程去处理每个invoker，执行完毕后放入BlockingQueue队列，一旦某一个线程返回正常就结束，当线程抛出异常后用一个原子变量记录错误的次数，一旦全部错误，则抛出异常

Fork策略可以提高远程调用的性能，但是也会浪费更多的资源

  • MergeableCluster

Mergeable会按照自定义的策略，将多个invoker调用的结果给合并

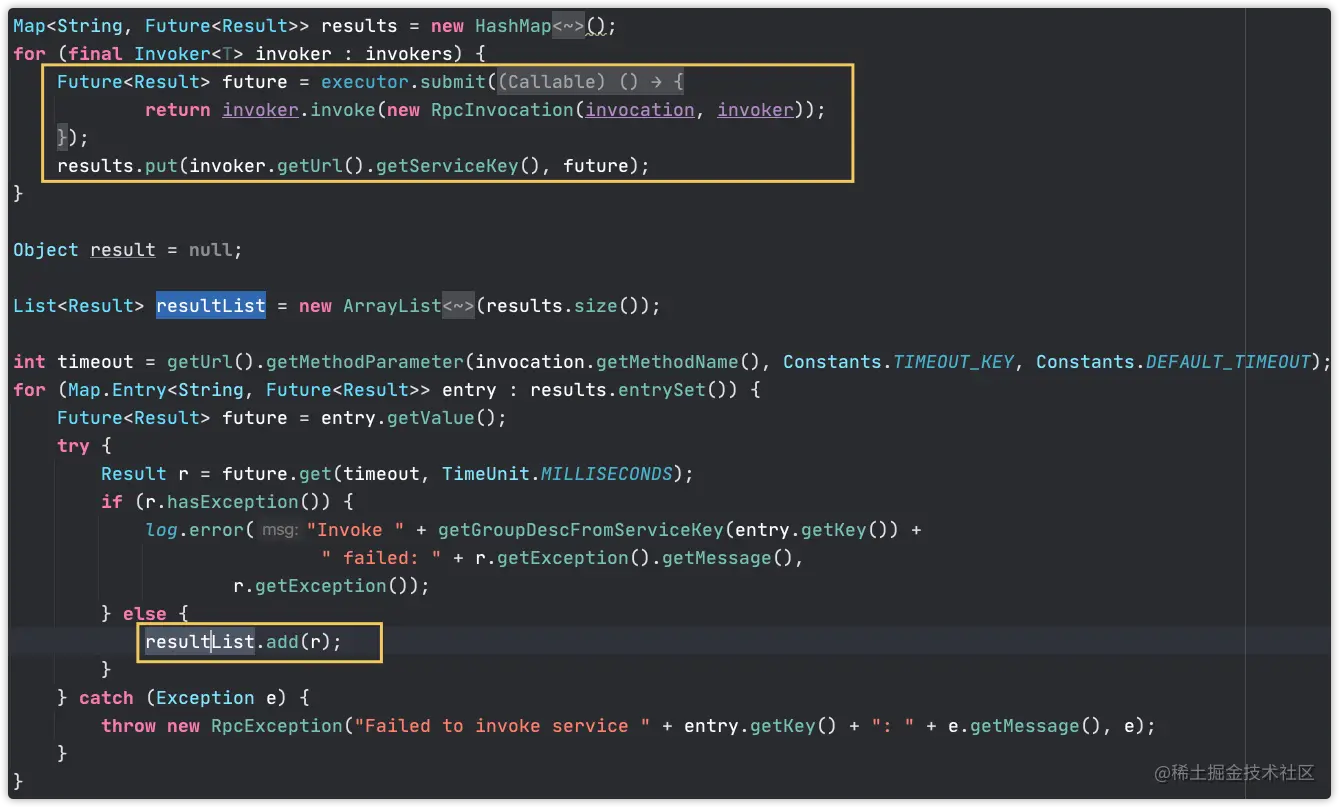

开启多线程调用，结果使用Future接受，调用future.get会阻塞，这 里设置了超时时间默认1000ms，然后将结果放入resultList，后续按照规则解析

  • MockCluster

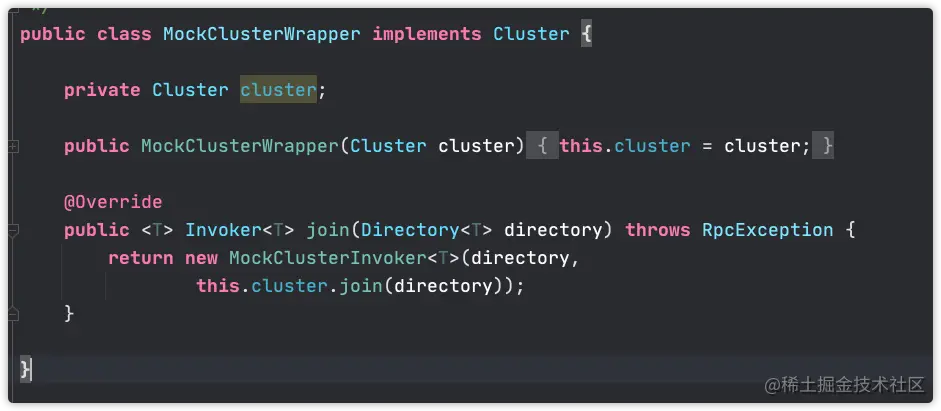

由于Cluter是一个SPI方法，会自动套上Wrapper类，而MockClusterWrapper是Cluter的Wrapper，表示在执行其他Cluter策略的时候都会先经过Mock的逻辑

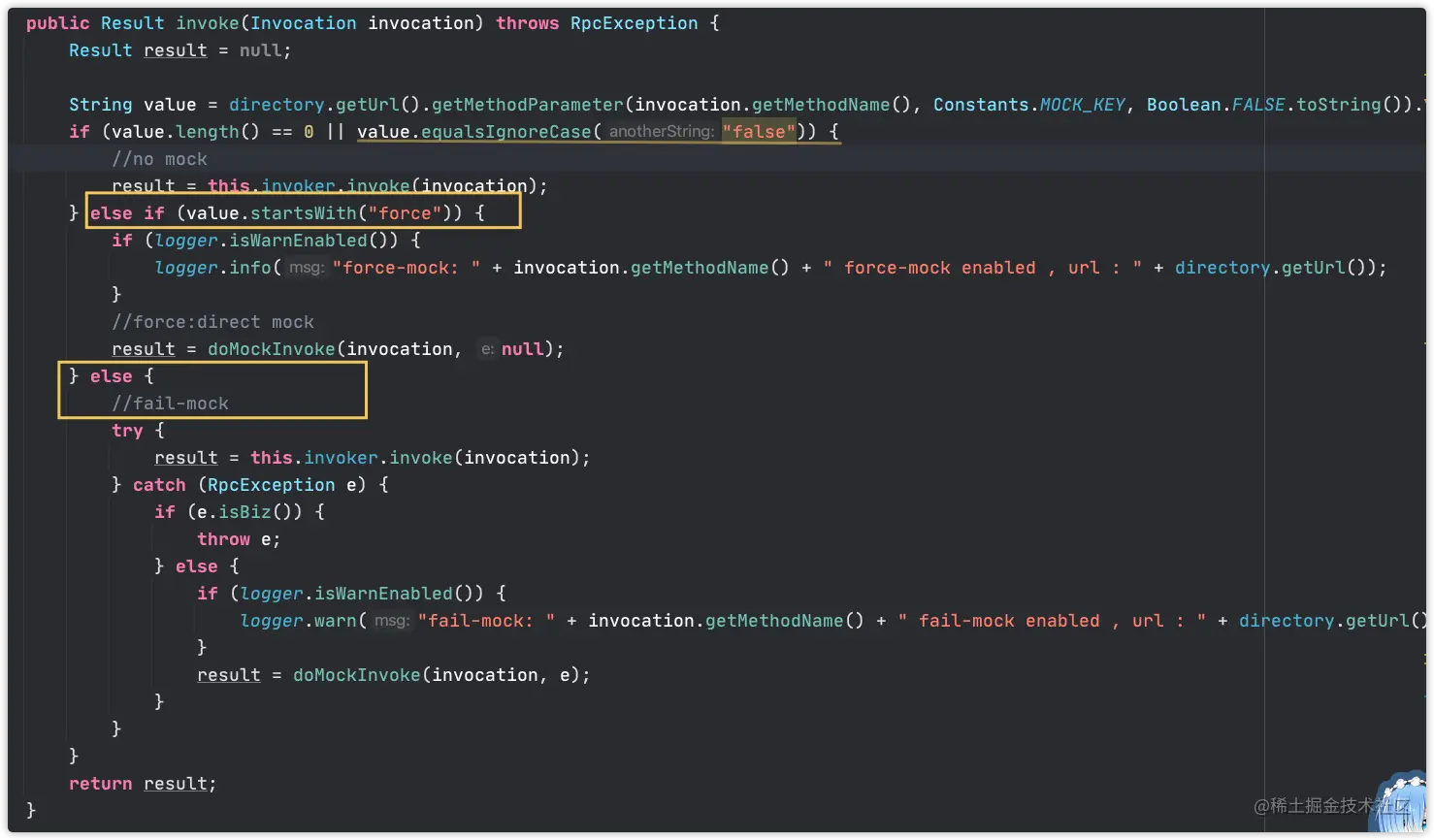

看MockClusterInvoker内部

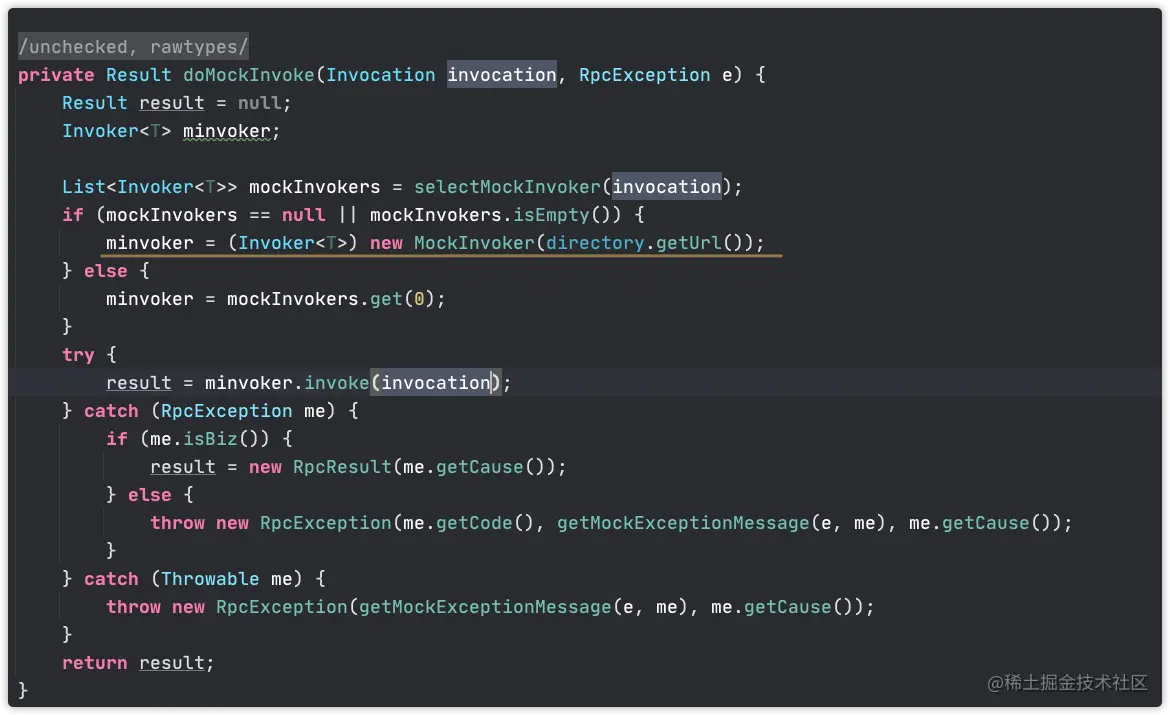

会检查url中是否有mock字段，配置force:xxx则强制走mock流程，配置fail:xxx则远程调用失败后使用mock，进入doMockInvoke方法


进入MockInovker看看

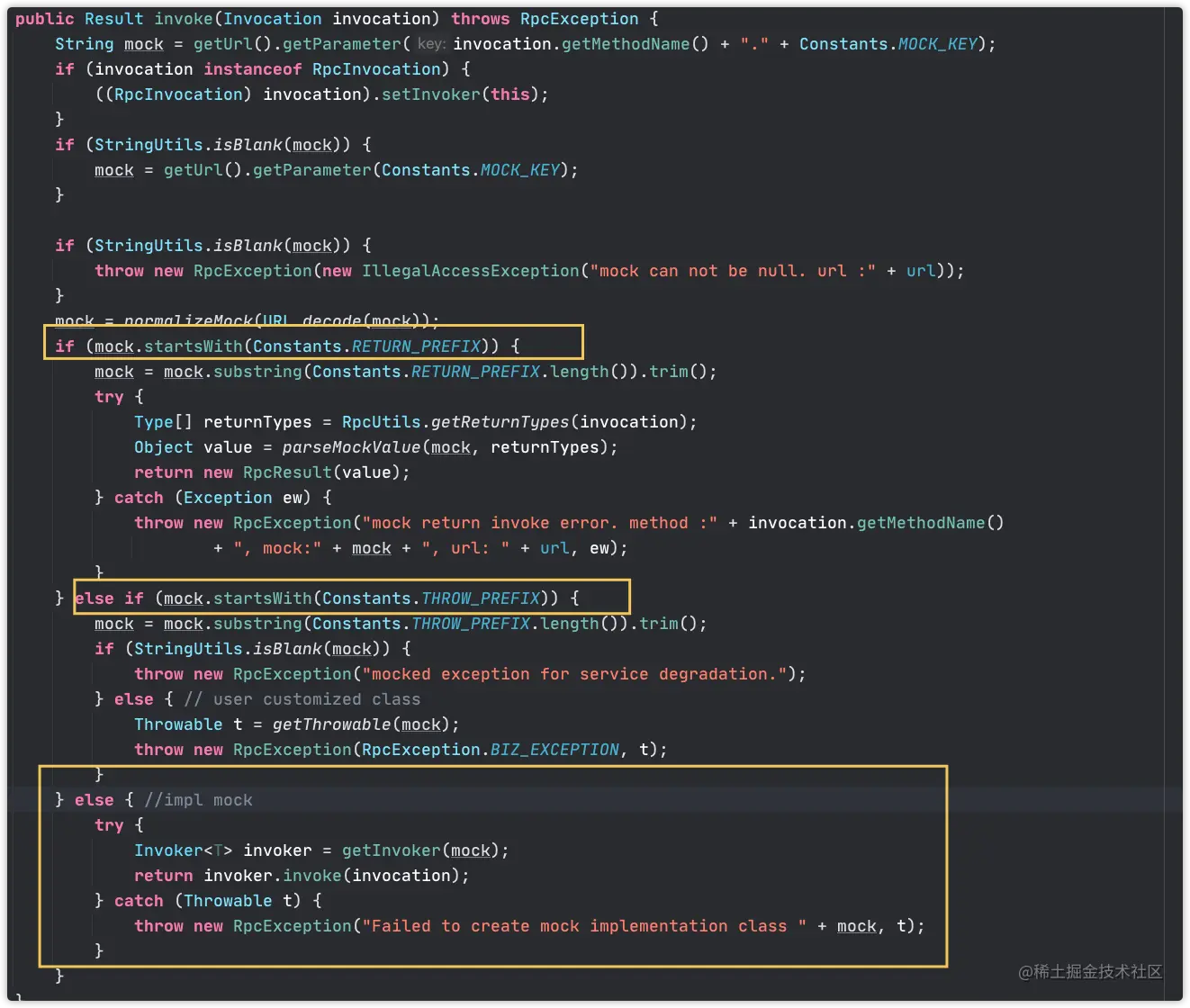

这个mock的参数可以配置为return XXX，throw XXX，或者是一个实现类，这里就是在解析mock字段的参数，然后配置按照规则返回，可以返回null或者是具体的值，也可有抛出错误和用一个默认的实现类去代替。

比如配置：force:true或者force:defalut，会到interface目录下找xxMock结尾的实现类；也可以详细配置：force:com.alibaba.dubbo.demo.DemoServiceMock

以上就是cluster接口以及实现方法，具体实现并不难
