[Windows翻译]动态链接库 - DLL(动态链接库)第四部分：方案实例

原文地址：www.tenouk.com/ModuleCC2.h…

原文作者：www.tenouk.com/

发布时间：约2004年前后

在这个模块中我们有什么？

1. 在动态链接库中使用共享内存
2. 测试我们的MainDll()
3. 函数调用公约
4. 在动态链接库中使用线程本地存储技术
5. 测试DLL程序
6. 动态链接库参考
7. 职能
8. 过时的功能

我的训练时间： xyz小时。在你开始之前，请阅读这里的一些说明。DLL的Windows MFC编程（GUI编程）可以在MFC GUI编程步骤教程中找到。

Win32的编程技巧。

• 能够理解、构建和运行动态链接库程序。
• 能够区分静态链接和动态链接。
• 能够识别不同类型的动态链接库。
• 能够创建DLL的导出和导入函数。

动态链接库中共享内存的使用。

本节介绍了DLL入口点函数如何使用文件映射对象来设置内存，使加载DLL的进程可以共享内存。共享的DLL内存只在DLL被加载时才会持续存在。本例使用文件映射将一个命名的共享内存块映射到每个加载DLL的进程的虚拟地址空间中。要做到这一点，入口点函数必须。

1. 调用CreateFileMapping()函数获得一个文件映射对象的句柄。第一个加载DLL的进程创建文件映射对象。随后的进程打开现有对象的句柄。
2. 调用MapViewOfFile()函数将一个视图映射到虚拟地址空间。这样，进程就可以访问共享内存。

请注意，虽然您可以通过为CreateFileMapping()的lpAttributes参数传递一个NULL值来指定默认的安全属性，但您可以选择使用SECURITY_ATTRIBUTES结构来提供额外的安全性。

这是一个空的DLL工程(程序)，你需要将你的工程设置为使用__stdcall(使用WINAPI)约定的dllmain()。以下是Visual C++ .Net的设置。

// Project name: moredll, File name:  dllentryfunc.cpp generating moredll.dll
// but no moredll.lib! The DLL entry-point function sets up shared memory using
// a named file-mapping object.
#include <windows.h>
#include <stdio.h>
#include <memory.h>

#define SHMEMSIZE 4096

static LPVOID lpvMem = NULL;      // pointer to shared memory
static HANDLE hMapObject = NULL;  // handle to file mapping

BOOL DllMain(HINSTANCE hinstDLL,  // DLL module handle
    DWORD fdwReason,             // reason called
    LPVOID lpvReserved)          // reserved
{
    BOOL fInit, fIgnore;
   switch (fdwReason)
    {
       // The DLL is loading due to process
       // initialization or a call to LoadLibrary.
       case DLL_PROCESS_ATTACH:
                printf("The DLL is loading...from moredll.dll.\n");
           // Create a named file mapping object.
             hMapObject = CreateFileMapping(
                INVALID_HANDLE_VALUE, // use paging file
                NULL,                                       // default security attributes
                PAGE_READWRITE,             // read/write access
                0,                                               // size: high 32-bits
                SHMEMSIZE,                          // size: low 32-bits
                "dllmemfilemap");                     // name of map object
           if (hMapObject == NULL)
return FALSE;
           else
              printf("CreateFileMapping() is OK.\n");
            // The first process to attach initializes memory.
             fInit = (GetLastError() != ERROR_ALREADY_EXISTS);
           // Get a pointer to the file-mapped shared memory.
            lpvMem = MapViewOfFile(
                hMapObject,              // object to map view of
                FILE_MAP_WRITE, // read/write access
                0,                               // high offset:  map from
                0,                               // low offset:   beginning
                0);                              // default: map entire file

   if (lpvMem == NULL)
return FALSE;
            else
printf("MapViewOfFile() is OK.\n");
           // Initialize memory if this is the first process.
           if (fInit)
                memset(lpvMem, '\0', SHMEMSIZE);
           break;
       // The attached process creates a new thread.
       case DLL_THREAD_ATTACH:
printf("The attached process creates a new thread...from moredll.dll.\n");
           break;
       // The thread of the attached process terminates.
       case DLL_THREAD_DETACH:
printf("The thread of the attached process terminates... from moredll.dll.\n");
           break;
// The DLL is unloading from a process due to
// process termination or a call to FreeLibrary().
       case DLL_PROCESS_DETACH:
              printf("The DLL is unloading from a process... from moredll.dll.\n");
           // Unmap shared memory from the process's address space.
            fIgnore = UnmapViewOfFile(lpvMem);
           // Close the process's handle to the file-mapping object.
            fIgnore = CloseHandle(hMapObject);
             break;
       default:
printf("Reason called not matched, error if any: %d... from moredll.dll.\n", GetLastError());
         break;
     }
   return TRUE;
    UNREFERENCED_PARAMETER(hinstDLL);
    UNREFERENCED_PARAMETER(lpvReserved);
}

// Can be commented out for this example...
// SetSharedMem() sets the contents of shared memory.
VOID SetSharedMem(LPTSTR lpszBuf)
{
    LPTSTR lpszTmp = "Testing some string";
   // Get the address of the shared memory block.
    lpszTmp = (LPTSTR) lpvMem;
   // Copy the null-terminated string into shared memory.
   while (*lpszBuf)
        *lpszTmp++ = *lpszBuf++;
    *lpszTmp = '\0';
printf("The content: %s.\n", lpszTmp);
}

// Can be commented out for this example...
// GetSharedMem() gets the contents of shared memory.
VOID GetSharedMem(LPTSTR lpszBuf, DWORD cchSize)
{
    LPTSTR lpszTmp;
    // Get the address of the shared memory block.
    lpszTmp = (LPTSTR) lpvMem;
   // Copy from shared memory into the caller's buffer.
   while (*lpszTmp && --cchSize)
        *lpszBuf++ = *lpszTmp++;
    *lpszBuf = '\0';
printf("The caller buffer: %s.\n", lpszBuf);
}

一个示例输出。

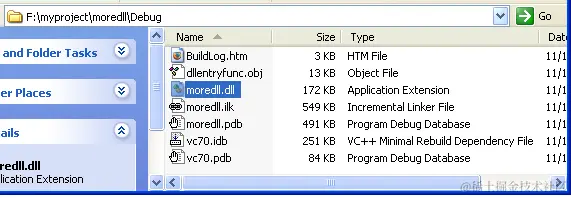

将你的项目改为Release版本，并重建DLL程序。 如果没有错误，将DLL文件（本例中为moredll.dll）复制到Windows系统目录。我们将在下一节测试这个DLL文件。

测试我们的MainDll()

让我们通过执行下面的简单程序来测试生成的moredll.dll。 这里没有函数调用（导出）。moredll.dll已经被复制到C:\WINDOWS/System32目录下（Windows Xp Pro）。

// File:  testdll.cpp, using moredll.dll that uses Dllmain()
// Using Run-Time Dynamic Linking
// A simple program that uses LoadLibrary() and
// GetProcAddress() to access Dllmain() of moredll.dll.
// No function to be exported, just testing...
#include <stdio.h>
#include <windows.h>

typedefvoid (*MYPROC)(LPTSTR);

int main()
{
    HINSTANCE hinstLib;
    MYPROC ProcAdd;
    BOOL fFreeResult, fRunTimeLinkSuccess = FALSE;

   // Get a handle to our DLL module, moredll.dll...this module has been copied
    // to C:\WINDOWS\System32 directory...
    hinstLib = LoadLibrary("moredll");
   // If the handle is valid, try to get the function address.
   if (hinstLib != NULL)
    {
              printf("The DLL handle is valid...\n");
              ProcAdd = (MYPROC) GetProcAddress(hinstLib, "Anonymfunction");
       // If the function address is valid, call the function.
       if (ProcAdd != NULL)
        {
              printf("The function address is valid...\n\n");
              fRunTimeLinkSuccess = TRUE;
             // Ready to execute DLLmain()...
        }
      else
              printf("The function address is not valid, error: %d.\n", GetLastError());
       }
      else
              printf("\nThe DLL handle is NOT valid, error: %d\n", GetLastError());
// Free the DLL module.
fFreeResult = FreeLibrary(hinstLib);
              if (fFreeResult != 0)
                      printf("FreeLibrary() is OK.\n");
              else
                      printf("FreeLibrary() is not OK.\n");
 return 0;
}

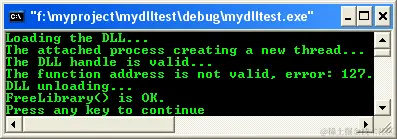

一个示例输出。

错误。127 -找不到指定的过程。(ERROR_PROC_NOT_FOUND)应该是预期的，因为我们没有在DLL程序中定义任何函数.注意，共享内存可以在每个进程中映射到不同的地址。因此，每个进程都有自己的lpvMem参数实例，它被声明为一个全局变量，因此它对所有DLL函数都可用。本例假设DLL全局数据是不共享的，所以每个加载DLL的进程都有自己的lpvMem实例。

在这个例子中，当最后一个文件映射对象的句柄关闭时，共享内存就会被释放。为了创建持久的共享内存，DLL可以在第一次加载DLL时创建一个分离的进程。如果这个分离的进程使用DLL并且没有终止，它就有一个文件映射对象的句柄，防止共享内存被释放。

函数调用公约

每一次函数调用都会有一个栈帧的创建。 如果我们能研究一下函数调用的操作，以及函数的堆栈框架是如何构造和销毁的，是非常有用的。 对于函数的调用，编译器有一些用于调用的约定。 惯例是指一种标准化的，但不是文档化的标准的做事方式。例如，C/C++的函数调用惯例告诉编译器这样的事情。

1. 函数参数被推到堆栈上的顺序。
2. 不管是调用函数还是被调用函数(callee)的责任，在调用结束后将参数从栈中删除，这就是栈清理过程。
3. 编译器用来标识各个函数的命名约定。

调用约定的例子有__stdcall,__pascal,__cdecl和__fastcall（对于Microsoft Visual C++）。 调用约定属于一个函数的签名，因此具有不同调用约定的函数之间是不兼容的。 目前C/C++编译器厂商之间，甚至一个编译器的不同版本之间，对于函数调用方案的命名都没有标准。这就是为什么如果你链接了其他编译器编译的对象文件，可能会产生不一样的命名方案，从而导致外挂无法解决。 对于Borland和Microsoft编译器，你可以在返回类型和函数名称之间明确指定一个特定的调用约定，如下所示。

void __cdecl TestFunc(float a, char b, char c); // Borland and Microsoft

或者如前面的例子所示，你可以通过Visual C++/.Net的设置来实现。对于GNU GCC来说，你可以使用__attribute__关键字，在写函数定义时，后面加上关键字__attribute__，然后用双括号说明调用约定，如下图所示。

或者如前面的例子所示，你可以通过Visual C++/.Net的设置来实现。对于GNU GCC来说，你可以使用__attribute__关键字，在写函数定义的时候，后面跟着关键字__attribute__，然后用双括号说明调用约定，如下所示。

void TestFunc(float a, char b, char c) __attribute__((cdecl)); // GNU GCC

以微软Visual C++编译器为例，其使用的函数调用约定有三种，如下表所示。

关键字	堆栈清理	参数传递
__cdecl	调用者	按相反的顺序（从右到左）推送堆栈中的参数。 调用者清理堆栈。 这是支持变量函数（参数数量可变或类型列表，如printf()）的C语言以及C++程序的默认调用惯例。 cdecl 调用约定比 __stdcall 创建更大的可执行文件，因为它要求每个函数调用都包含堆栈清理代码。
__stdcall	被调用者	也称为__pascal。 在堆栈中以相反的顺序（从右到左）推送参数。 使用这种调用惯例的函数需要一个函数原型。 Callee清理堆栈。 这是Win32 API函数中使用的标准约定。
__fastcall	被调用者	参数存储在寄存器中，然后推到堆栈上。 __fastcall 调用惯例规定，函数的参数尽可能在寄存器中传递。 Callee清理堆栈。

基本上，C函数调用时，调用者会将一些参数推送到堆栈上，调用函数，然后弹出堆栈，清理这些推送的参数。 下面以汇编语言中的__cdecl为例进行说明。

/*example of __cdecl*/
push arg1
push arg2
call function
add ebp, 12   ;stack cleanup

而对于__stdcall的例子。

/*example of __stdcall*/
push arg1
push arg2
call function
/* No stack cleanup, it will be done by caller */

在动态链接库中使用线程本地存储技术

本节介绍了使用DLL入口点函数来设置线程本地存储（TLS）索引，为多线程进程的每个线程提供私有存储。 入口点函数使用TlsAlloc()函数在进程加载DLL时分配一个TLS索引。每个线程都可以使用这个索引来存储指向自己内存块的指针。 当用DLL_PROCESS_ATTACH值调用入口点函数时，代码会执行以下操作。

1. 使用TlsAlloc()函数分配一个TLS索引。
2. 分配一个内存块给进程的初始线程使用。
3. 在调用TlsSetValue()函数时使用TLS索引来存储分配到内存的指针。

每当进程创建一个新的线程时，都会用DLL_THREAD_ATTACH值调用入口点函数。然后，entry-point函数为新线程分配一个内存块，并通过使用TLS索引来存储一个指向它的指针。每个线程都可以在调用TlsGetValue()时使用TLS索引来检索自己内存块的指针。

当一个线程终止时，用DLL_THREAD_DETACH值调用入口点函数，该线程的内存被释放。当一个进程终止时，使用DLL_PROCESS_DETACH值调用入口点函数，TLS索引中指针引用的内存被释放。

TLS索引被存储在一个全局变量中，使得所有的DLL函数都可以使用它。下面的例子假定DLL的全局数据是不共享的，因为TLS索引对于每个加载DLL的进程来说不一定是相同的。这是一个空的DLL工程（程序）。

// Project name: moredll, File name: dllntls.cpp, generating moredll.dll
// Using Thread Local Storage in a Dynamic Link Library
#include <windows.h>
#include <stdio.h>

static DWORD dwTlsIndex; // address of shared memory

// DllMain() is the entry-point function for this DLL.
BOOL DllMain(HINSTANCE hinstDLL,  // DLL module handle
    DWORD fdwReason,             // reason called
    LPVOID lpvReserved)            // reserved

{
    LPVOID lpvData;
    BOOL fIgnore;

   switch (fdwReason)
    {
       // The DLL is loading due to process
       // initialization or a call to LoadLibrary.
       case DLL_PROCESS_ATTACH:
              printf("Loading the DLL...\n");
           // Allocate a TLS index.
           if ((dwTlsIndex = TlsAlloc()) == 0xFFFFFFFF)
               return FALSE;
               // No break: Initialize the index for first thread.
       // The attached process creates a new thread.
       case DLL_THREAD_ATTACH:
            printf("The attached process creating a new thread...\n");
           // Initialize the TLS index for this thread.
            lpvData = (LPVOID) LocalAlloc(LPTR, 256);
           if (lpvData != NULL)
                fIgnore = TlsSetValue(dwTlsIndex, lpvData);
           break;
       // The thread of the attached process terminates.
       case DLL_THREAD_DETACH:
            printf("The thread of the attached process terminates...\n");
            // Release the allocated memory for this thread.
            lpvData = TlsGetValue(dwTlsIndex);
           if (lpvData != NULL)
                LocalFree((HLOCAL) lpvData);
           break;
       // DLL unload due to process termination or FreeLibrary.
       case DLL_PROCESS_DETACH:
            printf("DLL unloading...\n");
           // Release the allocated memory for this thread.
            lpvData = TlsGetValue(dwTlsIndex);
           if (lpvData != NULL)
                LocalFree((HLOCAL) lpvData);
           // Release the TLS index.
            TlsFree(dwTlsIndex);
           break;
       default:
              printf("Reason called not matched, error if any: %d...\n", GetLastError());
           break;
    }
   return TRUE;
    UNREFERENCED_PARAMETER(hinstDLL);
    UNREFERENCED_PARAMETER(lpvReserved);
}

当一个进程使用该DLL的加载时链接时，切入点函数足以管理线程的本地存储。使用运行时链接的进程可能会出现问题，因为在调用LoadLibrary()函数之前存在的线程没有调用entry-point函数，所以没有为这些线程分配TLS内存。下面的例子解决了这个问题，检查TlsGetValue()函数返回的值，如果该值表明该线程的TLS槽没有设置，则分配内存。

LPVOID lpvData;
// Retrieve a data pointer for the current thread.
lpvData = TlsGetValue(dwTlsIndex);

// If NULL, allocate memory for this thread.
if (lpvData == NULL)
{
    lpvData = (LPVOID) LocalAlloc(LPTR, 256);
    if (lpvData != NULL)
        TlsSetValue(dwTlsIndex, lpvData);
}

将你的项目改为Release模式，然后重建DLL程序。 如果没有错误，将DLL文件（本例中为moredll.dll）复制到Windows系统目录下。我们将在下一节测试该DLL文件。

测试DLL程序

以前面的测试程序为例，让我们测试一下DLL程序。

// File:  testdll.cpp, using moredll.dll that uses Dllmain()
// Using Run-Time Dynamic Linking
// A simple program that uses LoadLibrary() and
// GetProcAddress() to access Dllmain() of moredll.dll.
// No function to be exported/imported, just testing...
#include <stdio.h>
#include <windows.h>

typedefvoid (*MYPROC)(LPTSTR);

int main()
{
    HINSTANCE hinstLib;
    MYPROC ProcAdd;
    BOOL fFreeResult, fRunTimeLinkSuccess = FALSE;
   // Get a handle to our DLL module, moredll.dll...this module has been copied
    // to C:\WINDOWS\System32 directory...
    hinstLib = LoadLibrary("moredll");
   // If the handle is valid, try to get the function address.
   if (hinstLib != NULL)
    {
              printf("The DLL handle is valid...\n");
              ProcAdd = (MYPROC) GetProcAddress(hinstLib, "Anonymfunction");
       // If the function address is valid, call the function.
       if (ProcAdd != NULL)
        {
           printf("The function address is valid...\n\n");
           fRunTimeLinkSuccess = TRUE;
          // Ready to execute DllMain()...
        }
      else
              printf("The function address is not valid, error: %d.\n", GetLastError());
       }
      else
              printf("\nThe DLL handle is NOT valid, error: %d\n", GetLastError());
        // Free the DLL module.
       fFreeResult = FreeLibrary(hinstLib);
       if (fFreeResult != 0)
           printf("FreeLibrary() is OK.\n");
       else
           printf("FreeLibrary() is not OK.\n");
 return 0;
}

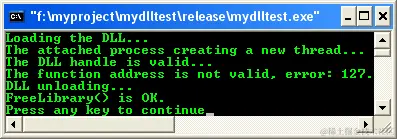

一个输出示例。

好吧，我们的DLL程序看起来不错。这一切的人。享受你的C / C++之旅吧

动态链接库参考

以下元素用于动态链接。

功能	说明
DisableThreadLibraryCalls()	禁用指定DLL的线程附加和线程分离通知。
DllMain()	一个进入DLL的可选入口点。
FreeLibrary()	减少加载的DLL的引用次数。当引用数达到零时，模块将从调用进程的地址空间中解映射。
FreeLibraryAndExitThread()	将加载的DLL的引用数减一，然后调用ExitThread()来终止调用线程。
GetDllDirectory()	检索用于查找应用程序的DLLs的搜索路径的应用程序特定部分。
GetModuleFileName()	检索包含指定模块的文件的完全限定路径。
GetModuleFileNameEx()	检索包含指定模块的文件的完全限定路径。
GetModuleHandle()	读取指定模块的模块句柄。
GetModuleHandleEx()	读取指定模块的模块句柄。
GetProcAddress()	从指定的DLL中检索导出的函数或变量的地址。
LoadLibrary()	将指定的可执行模块映射到调用进程的地址空间。
LoadLibraryEx()	将指定的可执行模块映射到调用进程的地址空间。
SetDllDirectory()	修改用于查找应用程序的DLL的搜索路径。

过时的功能

LoadModule()函数只是为了兼容16位版本的Windows而提供的。

进一步的阅读和挖掘

1. Microsoft Visual C++，在线MSDN。

2. 结构、枚举、联合和typedef故事可以参考C/C++结构、枚举、联合和typedef。

3. 多字节、Unicode字符和本地化请参考Locale、宽字符和Unicode（Story）和Windows用户与组编程教程（Implementation）。

4. Windows数据类型是Windows数据类型。

5. 查看Amazon.com上最畅销的C / C++和Windows书籍。

---

通过www.DeepL.com/Translator（免费版）翻译
