Redis数据结构

5种基础数据结构

string

字符串类型，通过一个key指向一个value。高级的用法，通过SET k v EX seconds NX实现分布式锁。底层数据结构：int, sds_raw, sds_embstr

list

相当于java中的链表，两端都可以push或pop，可以实现简单消息队列的功能，如果生产者用lpush发送消息，消费者用rpop消费消息。也可以实现栈的功能，lpush， lpop结合使用。底层数据结构：quicklist

set

类似于java中HashSet，存储的数据无序的、唯一的，set之间可以做并集，交集和差集操作。可以用来去重。底层数据结构：inset，dict

zset

完整的名称是SortedSet，就是有序集合，既有结合的数据唯一性，又具有有序性。每个成员在添加时需要制定一个浮点型分数，成员按分数从小到大排序。底层数据结构：ziplist, (skiplist, dict)

hash

相当于java的HashMap，存储键值对，可以用来存一个对象。底层数据结构：ziplist，dict

高级数据结构

Bitmap

位图，最多容纳2^32个bit，可以用来存储一个用户的在线状态，从该用户访问系统的第一天起，在线的那一天就可以设置为1；也可以统计日活，将用户id作为下标，如果在线了就置为1。

Geohash

将经纬度映射为一个hash值，这个值就是geohash，然后可以根据geohash计算距离，可以用来做附近搜索等。

HyperLogLog

可以以极低的空间成本统计系统的日活、月活。只需要12K内存，在标准误差0.81%的前提下，能够统计2^64个数据。HyperLogLog将数据hash成64位整数，用前14个bit做为桶的index，也就是总共有2^14个桶，剩下的50位找maxbit，所以需要6个bit存储maxbit。

Bloomfilter

将数据做n次hash操作，映射到字节数组中，判断一条数据是否已存在与BloomFilter，需要同样的过程，如果n个hash得到的index在字节数组中都为1，认为这条数据存在BloomFilter中。BloomFilter存在假阳性，假阳性率也就是误差率可以计算。

内部数据结构

dict

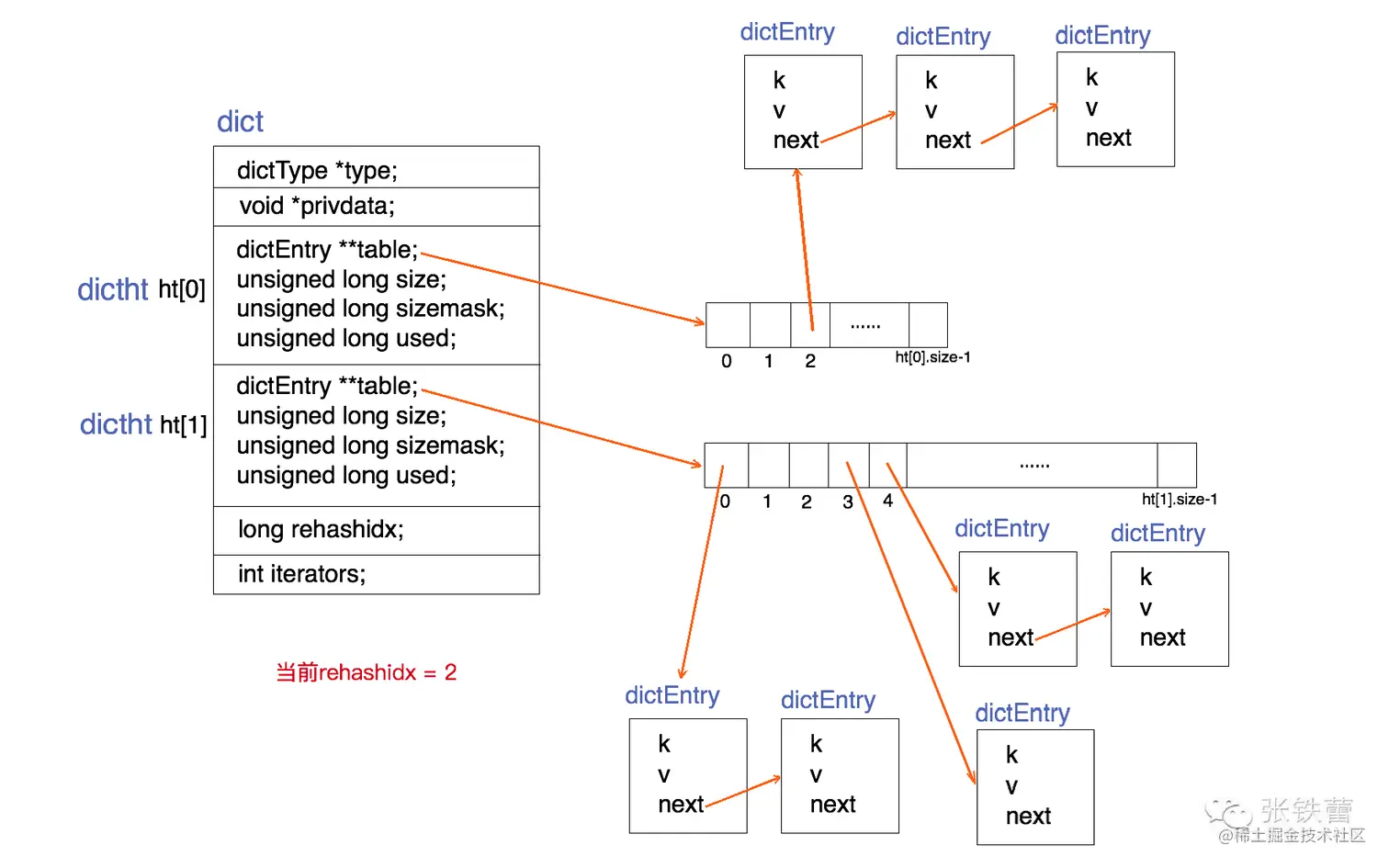

用在database的key，value存储；在hash中的field较多是也会用dict存储。主要操作：dictFind，dictAdd(在key不存在时添加，否则不添加)，dictReplace(在key不存在时添加，在key存在时更新value)，reHash过程。

sds：simple dynamic string

支持不同长度范围的字符串，也就是多个sds_header，分别是sdshdr5,sdshdr8,sdshdr16,sdshdr32,sdshdr64，除sdshdr5之外，其他的header都由3个字段构成，len：字符串的实际长度，alloc：字符串容量，flags：总是占用一个字节，低三位标识当前的header类型。sdshdr5只有一个字节的，低三位标识header类型，高5位标识字符串长度，没有alloc字段，最多容纳2^5-1个字符。

robj: redisObject

redis的database使用dict来存储数据，key都是string类型，而value可以有多中数据类型，为了在value中将数据类型统一，引入了redisObject类型，robj的字段如下：

• type: 对象的数据类型。占4个bit。可能的取值有5种：OBJ_STRING, OBJ_LIST, OBJ_SET, OBJ_ZSET, OBJ_HASH，分别对应Redis对外暴露的5种数据结构（即我们在第一篇文章中提到的第一个层面的5种数据结构）。
• encoding: 对象的内部表示方式（也可以称为编码）。占4个bit。可能的取值有10种，即前面代码中的10个OBJ_ENCODING_XXX常量。
• lru: 做LRU替换算法用，占24个bit。这个不是我们这里讨论的重点，暂时忽略。
• refcount: 引用计数。它允许robj对象在某些情况下被共享。
• ptr: 数据指针。指向真正的数据。比如，一个代表string的robj，它的ptr可能指向一个sds结构；一个代表list的robj，它的ptr可能指向一个quicklist。

由此可见robj也是对外暴露的数据结构与内部数据结构的一个桥梁，允许外部暴露的数据结构在内部可以有多种存储类型。

ziplist

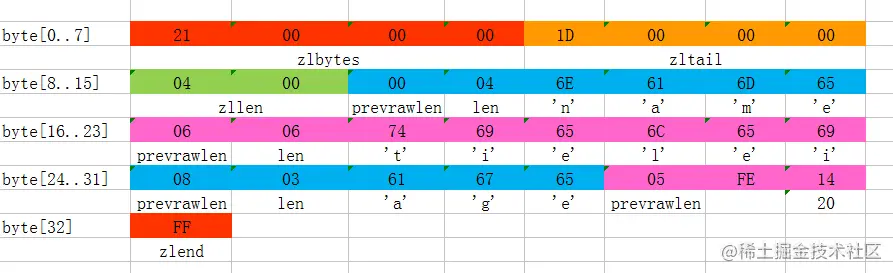

经过特殊编码的双向表，ziplist将表中的每一项存放在连续的地址空间，一个ziplist整体占用一大块内存。ziplist的内存结构如下：

<zlbytes><zltail><zllen><entry>...<entry><zlend>

各个部分在内存上是前后相邻的，它们分别的含义如下：

• zlbytes: 32bit，表示ziplist占用的字节总数（也包括zlbytes本身占用的4个字节）。
• zltail: 32bit，表示ziplist表中最后一项（entry）在ziplist中的偏移字节数。zltail的存在，使得我们可以很方便地找到最后一项（不用遍历整个ziplist），从而可以在ziplist尾端快速地执行push或pop操作。
• zllen: 16bit，表示ziplist中数据项（entry）的个数。zllen字段因为只有16bit，所以可以表达的最大值为2^16-1。这里需要特别注意的是，如果ziplist中数据项个数超过了16bit能表达的最大值，ziplist仍然可以来表示。那怎么表示呢？这里做了这样的规定：如果zllen小于等于2^16-2（也就是不等于2^16-1），那么zllen就表示ziplist中数据项的个数；否则，也就是zllen等于16bit全为1的情况，那么zllen就不表示数据项个数了，这时候要想知道ziplist中数据项总数，那么必须对ziplist从头到尾遍历各个数据项，才能计数出来。
• entry: 表示真正存放数据的数据项，长度不定。一个数据项（entry）也有它自己的内部结构，这个稍后再解释。
• zlend: ziplist最后1个字节，是一个结束标记，值固定等于255。 每一个数据项entry的构成如下：

<prevrawlen><len><data>

我们看到在真正的数据（<data>）前面，还有两个字段：

• <prevrawlen>: 表示前一个数据项占用的总字节数。这个字段的用处是为了让ziplist能够从后向前遍历（从后一项的位置，只需向前偏移prevrawlen个字节，就找到了前一项）。这个字段采用变长编码。

  • 如果前一个数据项占用字节数小于254，那么<prevrawlen>就只用一个字节来表示，这个字节的值就是前一个数据项的占用字节数。
  • 如果前一个数据项占用字节数大于等于254，那<prevrawlen>就用5个字节来表示，其中第1个字节的值是254（作为这种情况的一个标记），而后面4个字节组成一个整型值，来真正存储前一个数据项的占用字节数。

• <len>: 表示当前数据项的编码类型和数据长度（即部分的长度），总共有9种情况，也采用变长编码。

hash在field较少(小于512个)且value较小(小于64字节)时，使用ziplist存储，key和value在ziplist是相邻的两项。

quicklist

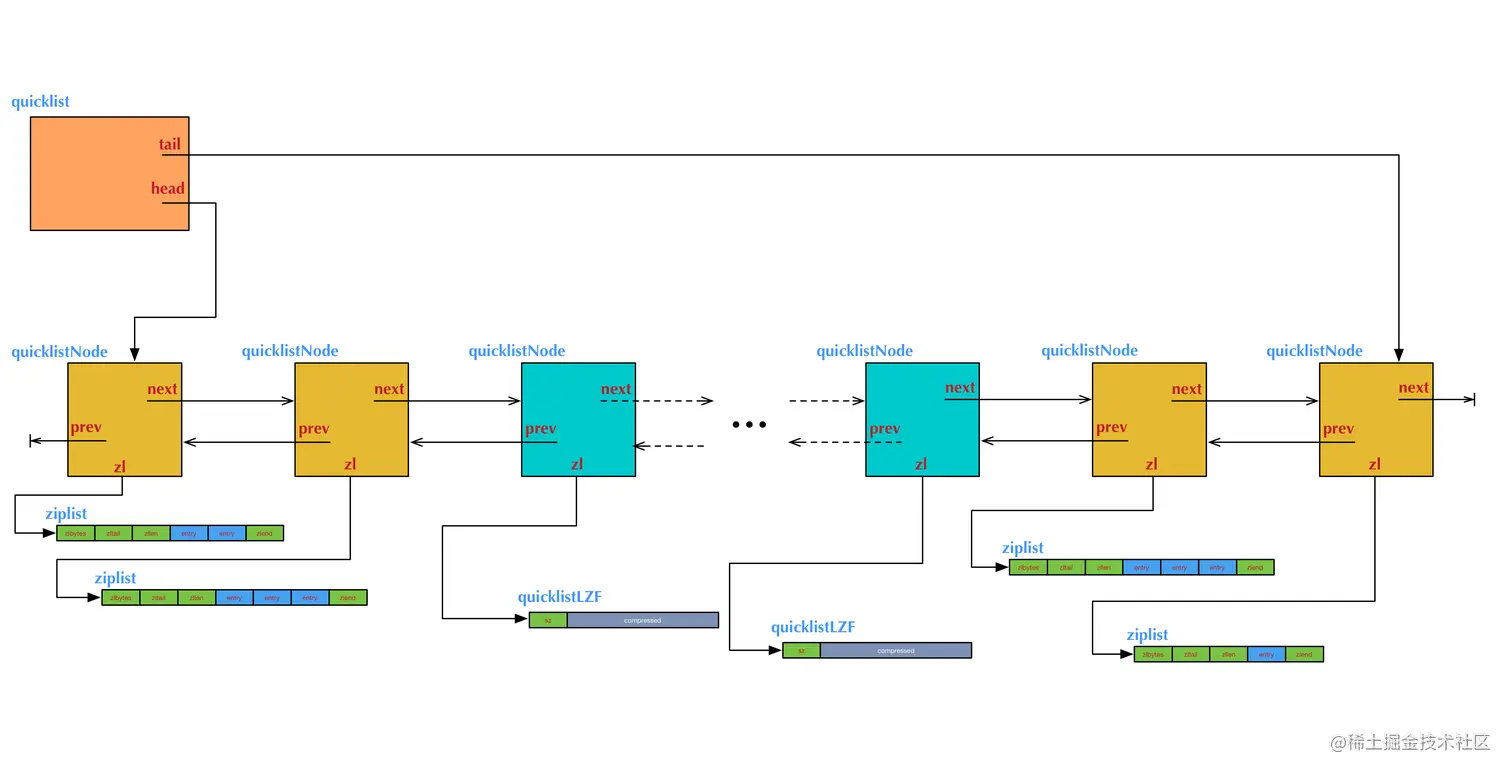

双向链表，链表中的每个节点是ziplist或者是ziplist的压缩数据。是list的内部实现。

skiplist

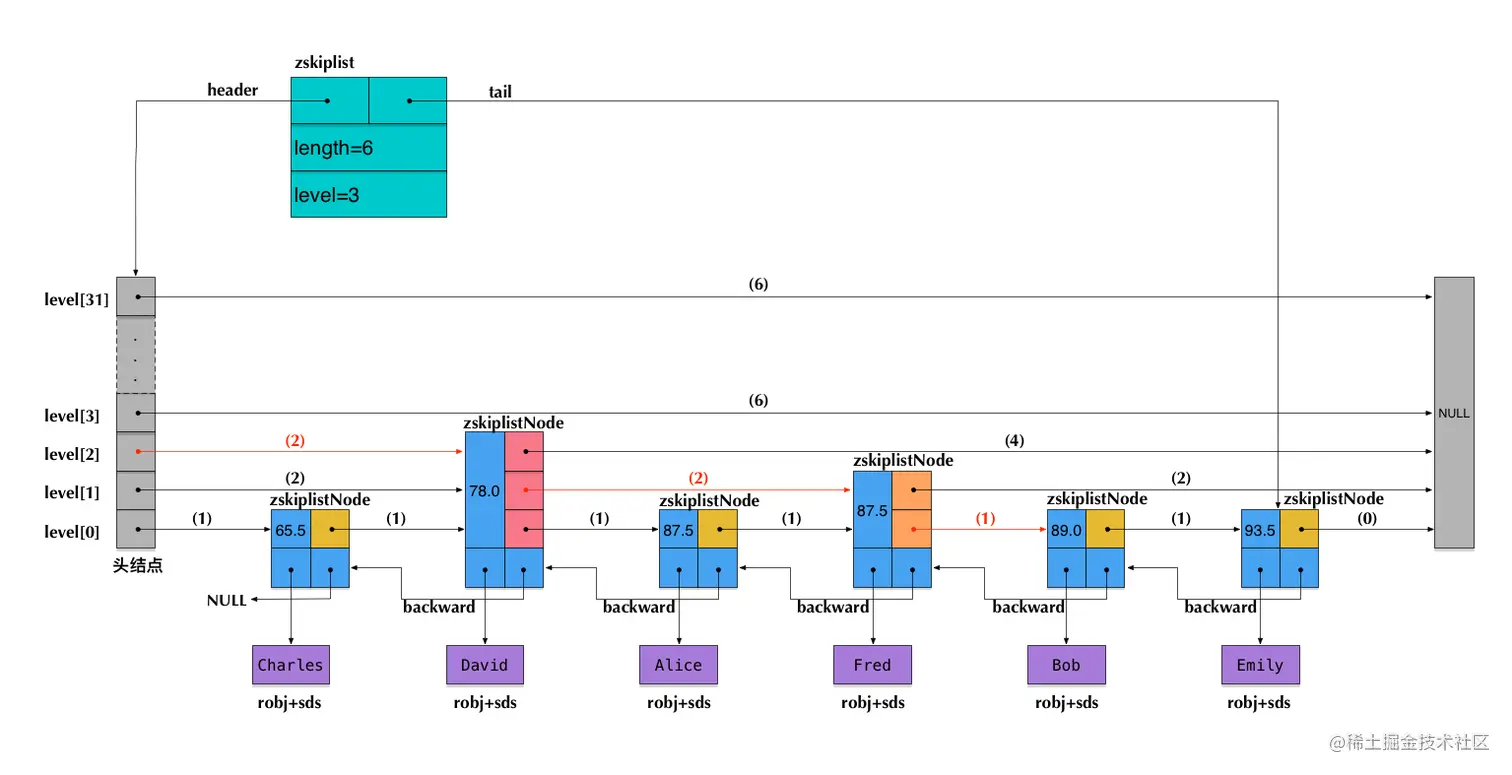

注意：图中前向指针上面括号中的数字，表示对应的span的值。即当前指针跨越了多少个节点，这个计数不包括指针的起点节点，但包括指针的终点节点。

假设我们在这个skiplist中查找score=89.0的元素（即Bob的成绩数据），在查找路径中，我们会跨域图中标红的指针，这些指针上面的span值累加起来，就得到了Bob的排名(2+2+1)-1=4（减1是因为rank值以0起始）。需要注意这里算的是从小到大的排名，而如果要算从大到小的排名，只需要用skiplist长度减去查找路径上的span累加值，即6-(2+2+1)=1。

可见，在查找skiplist的过程中，通过累加span值的方式，我们就能很容易算出排名。相反，如果指定排名来查找数据（类似zrange和zrevrange那样），也可以不断累加span并时刻保持累加值不超过指定的排名，通过这种方式就能得到一条O(log n)的查找路径。

redis中sorted set的实现：

• 当数据较少时，sorted set是由一个ziplist来实现的。
• 当数据多的时候，sorted set是由一个叫zset的数据结构来实现的，这个zset包含一个dict + 一个skiplist。dict用来查询数据到分数(score)的对应关系，而skiplist用来根据分数查询数据（可能是范围查找）。

intset

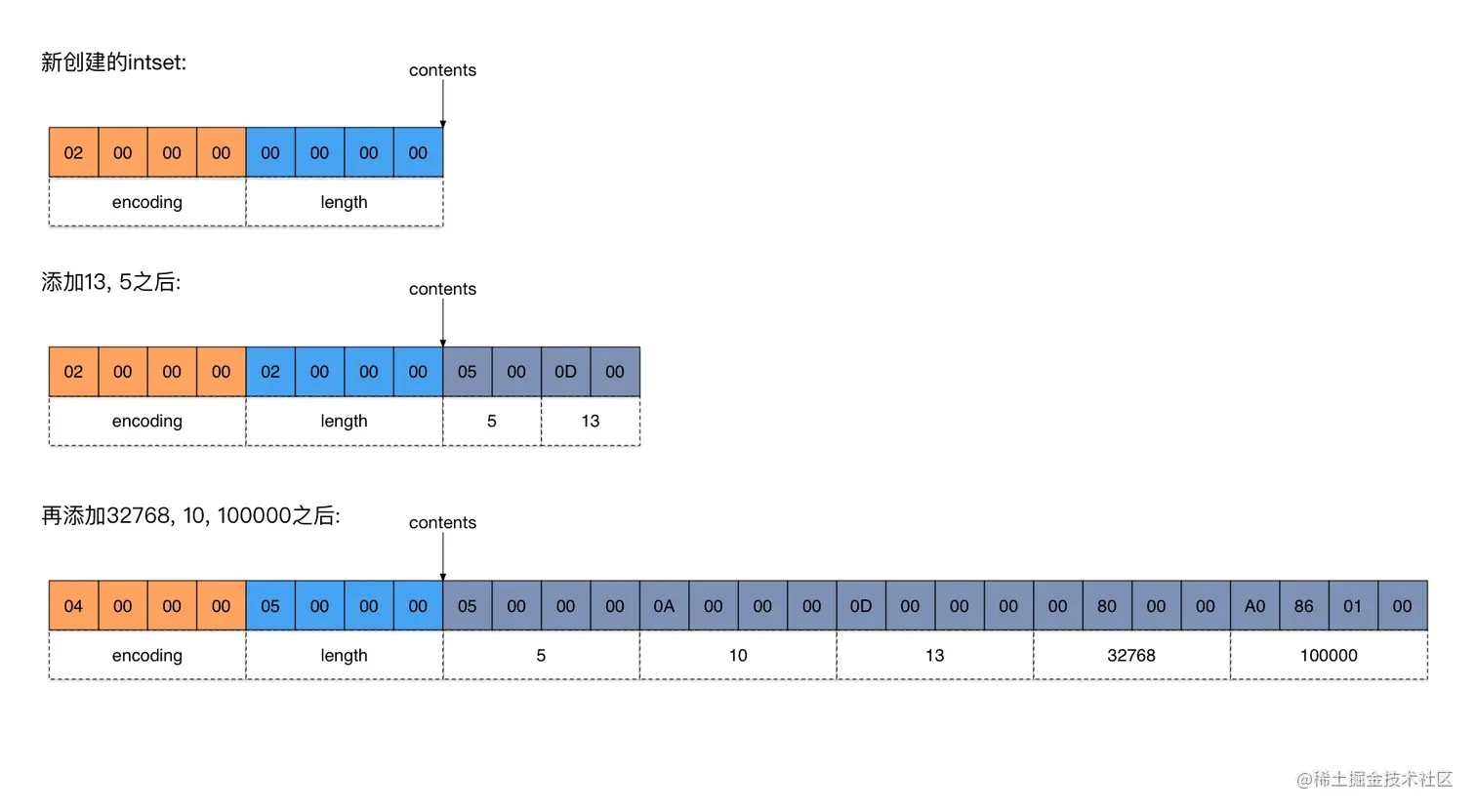

用来做set的底层数据结构，当set中的值是64位以内的整数，且数量较少是，用intset存储，否则用dict存储。intset类似于ziplist，只不过intset只能存储整数。结构如下：

<encoding><length><contents>

• encoding: 数据编码，表示intset中的每个数据元素用几个字节来存储。它有三种可能的取值：INTSET_ENC_INT16表示每个元素用2个字节存储，INTSET_ENC_INT32表示每个元素用4个字节存储，INTSET_ENC_INT64表示每个元素用8个字节存储。因此，intset中存储的整数最多只能占用64bit。
• length: 表示intset中的元素个数。encoding和length两个字段构成了intset的头部（header）。
• contents: 是一个柔性数组（flexible array member），表示intset的header后面紧跟着数据元素。这个数组的总长度（即总字节数）等于encoding * length。柔性数组在Redis的很多数据结构的定义中都出现过（例如sds, quicklist, skiplist），用于表达一个偏移量。contents需要单独为其分配空间，这部分内存不包含在intset结构当中。
