OpenFaaS中的watchdog负责OpenFaaS中的启动和监视功能。通过嵌入二进制的watchdog，任何二进制文件都可以成为函数。

在函数镜像中，watchdog的作用是使用Golang编写的嵌入式HTTP服务器的“初始化进程”，它可以支持并发请求，超时和运行状况检查。下面会提到的较新的监视程序（of-watchdog），他的http响应模式非常适合热函数，流式使用案例或需要在请求之间维护昂贵的资源（例如数据库连接，ML模型或其他数据）时使用。

经典watchdog

经典的watchdog已用于所有正式的OpenFaaS模板，经典watchdog现在变得越来越流行。并且默认模板存储库（github.com/openfaas/te…）和社区模板存储库（github.com/openfaas/st…）中都存在适配了通用编程语言的watchdog模板。

下面是经典watchdog的技术概念图：

watchdog就两个功能：

调用函数
小型httpserver，用来把请求变成标准输入，再把标准输出写回response

watchdog在外部环境和函数功能之间提供了不受管理的通用接口。它的工作是封送API网关上接受的HTTP请求并调用您选择的应用程序。watchdog是一个小型的Golang网络服务器-工作原理在上图可以很清楚的看出来。

无论是使用openfaas-cli构建函数还是使用Dockerfile来构建函数，每个函数都需要嵌入此二进制文件并将其用作其ENTRYPOINT或CMD，实际上这是容器的初始化过程。forking了我们写的进程后，watchdog将通过stdin传递HTTP请求，并通过stdout读取HTTP响应。这意味着我们编写的函数不需要了解有关Web或HTTP的任何信息。

这是一个典型的watchdog嵌入函数的Dockerfile

FROM openfaas/classic-watchdog:0.18.1 as watchdog

FROM python:2.7-alpine

# Allows you to add additional packages via build-arg
ARG ADDITIONAL_PACKAGE

COPY --from=watchdog /fwatchdog /usr/bin/fwatchdog
RUN chmod +x /usr/bin/fwatchdog
RUN apk --no-cache add ca-certificates ${ADDITIONAL_PACKAGE}

# Add non root user
RUN addgroup -S app && adduser app -S -G app

WORKDIR /home/app/

COPY index.py           .
COPY requirements.txt   .

RUN chown -R app /home/app && \
  mkdir -p /home/app/python && chown -R app /home/app
USER app
ENV PATH=$PATH:/home/app/.local/bin:/home/app/python/bin/
ENV PYTHONPATH=$PYTHONPATH:/home/app/python

RUN pip install -r requirements.txt --target=/home/app/python

RUN mkdir -p function
RUN touch ./function/__init__.py

WORKDIR /home/app/function/
COPY function/requirements.txt	.

RUN pip install -r requirements.txt --target=/home/app/python

WORKDIR /home/app/

USER root

COPY function           function

# Allow any user-id for OpenShift users.
RUN chown -R app:app ./ && \
  chmod -R 777 /home/app/python

USER app

ENV fprocess="python index.py"
EXPOSE 8080

HEALTHCHECK --interval=3s CMD [ -e /tmp/.lock ] || exit 1

CMD ["fwatchdog"]

从COPY --from=watchdog /fwatchdog /usr/bin/fwatchdog可以看出，watchdog作为二进制嵌入到了python的基础镜像中。

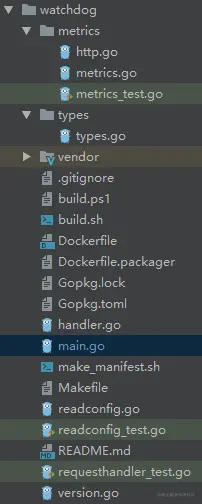

经典watchdog的源码比较少，如下图所示：入口在main.go中，其中的main方法主要做了一下三件事：

读取环境变量
构造一个httpServer，用来接收外部请求（gateway，openfaas-cli等）
构造一个httpServer，作为暴露给prometheus的端点

在目标函数pod中可以看到启动了fwatchdog进程

而且该进程暴露了8080和8081两个端口。这两个端口分别对应着函数入口和promethues metric采集入口。

httpServer端点-函数

该端点使用端口8080暴露。InstrumentHandler是httpServer用来接收外部请求的handleFunc，他使用了prometheus的client-go封装了原始的handleFunc，用来提供发出请求时记录metric的功能。

http.HandleFunc("/", metrics.InstrumentHandler(makeRequestHandler(&config), httpMetrics))

封装的promethues metric的参数如下:

httpMetrics := metrics.NewHttp()
func NewHttp() Http {
	return Http{
		RequestsTotal: promauto.NewCounterVec(prometheus.CounterOpts{
			Subsystem: "http",
			Name:      "requests_total",
			Help:      "total HTTP requests processed",
		}, []string{"code", "method"}),
		RequestDurationHistogram: promauto.NewHistogramVec(prometheus.HistogramOpts{
			Subsystem: "http",
			Name:      "request_duration_seconds",
			Help:      "Seconds spent serving HTTP requests.",
			Buckets:   prometheus.DefBuckets,
		}, []string{"code", "method"}),
	}
}

该方法中的NewXXXVec会将metric注册到promethues的注册中心（Registerer），该类型的方法可以注册多个收集器，如果在第一次注册的时候出现错误那就会直接panic。可以看到NewHttp()注册了计数器和直方图，这会在函数调用度量的时候派上用场。

InstrumentHandler会像构造链一样对http.HandlerFunc进行了两次封装。一次是计数统计，一次是调用耗时统计。

//每次加一
counter.With(labels(code, method, r.Method, 0)).Inc()
...
//计算时间差
obs.With(labels(code, method, r.Method, 0)).Observe(time.Since(now).Seconds())

在接受到openfaas-cli或者gateway发送来的请求后，被makeRequestHandler(&config)代理转发，最后执行的逻辑都在方法pipeRequest(config *WatchdogConfig, w http.ResponseWriter, r *http.Request, method string)中

这里执行下面的语句，如下图

//这里的config.faasProcesss是从环境变量中获取的
parts := strings.Split(config.faasProcess, " ")

把faasProcess作为参数，

targetCmd := exec.Command(parts[0], parts[1:]...)

然后执行命令作为标准输入，

writer, _ := targetCmd.StdinPipe()

获取执行命令的标准输出

out, err = targetCmd.Output()

最后进行系列http相关的参数构造，之后通过w.Write(out)将执行的stdout作为http的response输出，完成一次函数调用。

httpServer端点-metric

该端点使用端口8081暴露。如果做过针对promethues SDK开发的同学对这个一定很熟悉，这个端点是用promethues中默认的handler来注册到promethues，这个handler已经使用InstrumentMetricHandler函数和prometheus.DefaultRegisterer进行检测,并且这个方法已经覆盖了promethues metric收集的大部分情况。


metricsMux.Handle("/metrics", promhttp.Handler())

func Handler() http.Handler {
	return InstrumentMetricHandler(
		prometheus.DefaultRegisterer, HandlerFor(prometheus.DefaultGatherer, HandlerOpts{}),
	)
}

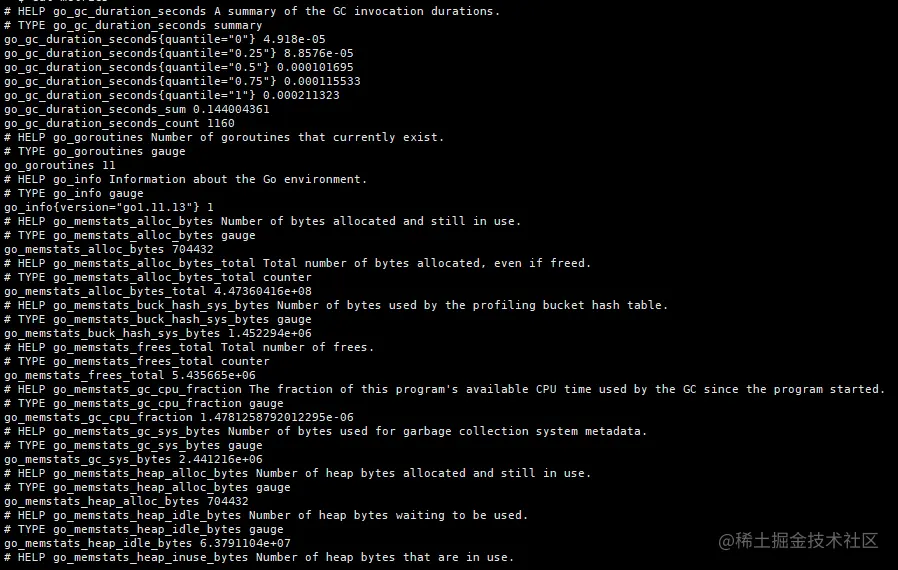

使用127.0.0.1:8081/metrics访问可以看到所有暴露的指标，如下图所示：

of-watchdog

of-watchdog是上述经典watchdog的补充。它于2017年10月启动，为STDIO提供了一种替代方案，用于watchdog和函数之间的通信。相比起of-watchdog，经典的watchdog更像是cgi程序。改进后的watchdog更加贴合httpserver或者是fastcgi程序。

官方文档上介绍这种新型的watchdog，由于新增提供了http微服务和STDIO的反向代理，从而可以重用内存并非常快速地处理请求。而且它并非旨在取代经典Watchdog，而是为需要这些功能的用户提供了另一个选择。其中默认的分叉模型具有诸如流程隔离，可移植性和简单性等优点。无需任何附加代码，可以使任何过程都可以成为一个函数。of-watchdog和" HTTP"模式在所有请求之间维护一个单一进程,这种设计对于程序来说是一种优化。

新型watchdog主要有以下三个诉求：

通过使用HTTP来保持目标函数进程的活跃，以此达到降低延迟/持续缓存/持久连接的需求
启用来自函数的大型响应流，这种流一般超出容器的RAM或磁盘容量
每个“模式”的抽象更清晰

新型watchdog组件适合在生产中使用，并且是openfaas-incubator GitHub组织的一部分。github.com/openfaas-in…

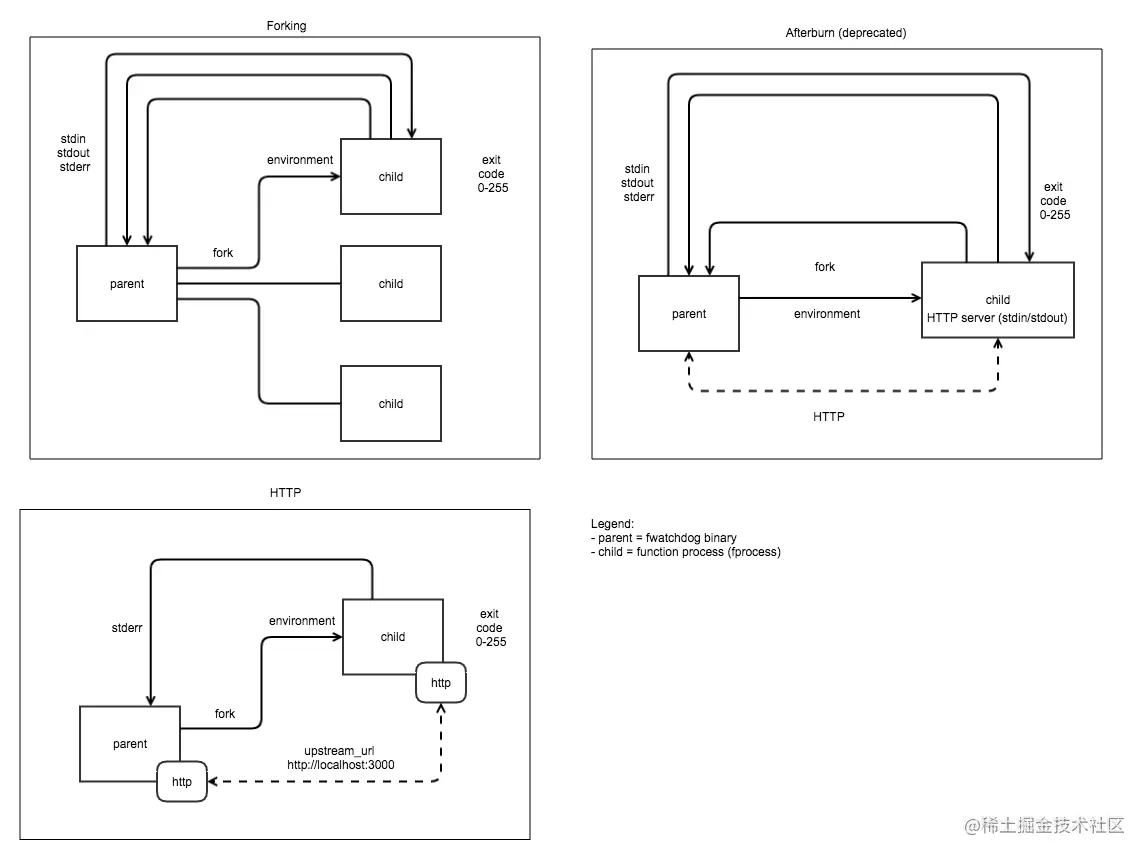

以下是三种watchdog模式的比较。左上方-Classic Watchdog，右上方：of-watchdog中的afterburn（已弃用），左下方的HTTP模式。

在查看了of-watchdog的各种语言的模板，也能发现of-watchdog要求函数体写在一个固定的httpServer模板中。比如node template的对比，node只支持经典watchdog，而node12支持of-watchdog。

node template中的index.js

getStdin().then(val => {
    const cb = (err, res) => {
        if (err) {
            return console.error(err);
        }
        if (!res) {
            return;
        }
        if(Array.isArray(res) || isObject(res)) {
            console.log(JSON.stringify(res));
        } else {
            process.stdout.write(res);
        }
    } // cb ...

    const result = handler(val, cb);
    if (result instanceof Promise) {
        result
            .then(data => cb(undefined, data))
            .catch(err => cb(err, undefined))
            ;
    }
}).catch(e => {
     console.error(e.stack);
});

node12中的index.js

app.post('/*', middleware);
app.get('/*', middleware);
app.patch('/*', middleware);
app.put('/*', middleware);
app.delete('/*', middleware);

const port = process.env.http_port || 3000;

app.listen(port, () => {
    console.log(`OpenFaaS Node.js listening on port: ${port}`)
});

of-watchdog中的各种模式

监视程序有几种可用的模式，这些模式可以更改其与微服务或功能代码的交互方式。

main.go中会根据不同的参数配置构造不同的handler


func buildRequestHandler(watchdogConfig config.WatchdogConfig) http.Handler {
	...
	switch watchdogConfig.OperationalMode {
	case config.ModeStreaming:
		requestHandler = makeForkRequestHandler(watchdogConfig)
		break
	case config.ModeSerializing:
		requestHandler = makeSerializingForkRequestHandler(watchdogConfig)
		break
	case config.ModeAfterBurn:
		requestHandler = makeAfterBurnRequestHandler(watchdogConfig)
		break
	case config.ModeHTTP:
		requestHandler = makeHTTPRequestHandler(watchdogConfig)
		break
	case config.ModeStatic:
		requestHandler = makeStaticRequestHandler(watchdogConfig)
	...
	}
    ...
	return requestHandler
}

它们各自封装了不同的代理逻辑，做了更高层次的抽象，而不是像经典watchdog那样所有函数都通过http.HandlerFunc来做简单的封装。

比如http模式就封装了HTTPFunctionRunner结构体，它创建并维护一个负责处理所有调用的进程。它包含了输入io，输出io和httpclient等成员字段（属性）。

HTTPFunctionRunner主要实现了两个方法

start：启动watchdog时执行，构造了代理httpClient，启动forking进程用来处理请求
run：收到请求时执行，接受Request和ResponseWriter参数，使用start方法中构造好的client访问函数模块中的httpServer（url：127.0.0.1:8081）

下面是watchdog组件的各种模式简介。

HTTP (mode=http)

这种模式是以后的缺省模式。他提供的各种语言的模板将提供更加丰富的功能。比如为golang提供的模板，可提供对HTTP请求和响应的额外控制。由于进程保持活跃，它们都将比传统的watchdog处理更高的吞吐量。如果需求更高的吞吐量，可以使用这种类型的模板来构建函数。

watchdog启动时会分叉一个进程，然后我们将传入watchdog的所有请求转发到容器内的HTTP端口。

优点：

提供高并发性和吞吐量的最快选择
与forking模型相比，更有效的并发和RAM使用率 (这里说的forking模型指的是下面提到的，作为默认类型的streammodel，因为它的原理是forking request)
数据库连接可以在容器的生命周期内保持不变
可以将文件或模型作为一次性的初始化任务提取并存储在/ tmp /中，然后用于所有请求。
不需要像Afterburn这样的新的/自定义客户端库，而是使用了长时间运行的守护进程，例如Express.js（用于Node）或Flask（用于Python）

缺点：

客户端和函数之间又有一个HTTP接续点（传统的watchdog没有httpclient）
以这种方式使用时，诸如express / flask / sinatra之类的守护进程可能无法预测，因此许多守护进程都需要进行额外的配置
与forking模型相比可能会占用更多内存

这种类型的watchdog是如何做到比经典watchdog更高的吞吐量的呢？因为在请求到达前，也就是HTTPFunctionRunner的start方法中，就已经构造好了关键字段http.Client，在start方法中通过makeProxyClient构造http.Transport。这个client的用法相当于连接池，有全局复用的作用。

func (f *HTTPFunctionRunner) Start() error {
    ...
    f.Client = makeProxyClient(f.ExecTimeout)
    ...
}

func makeProxyClient(dialTimeout time.Duration) *http.Client {
	proxyClient := http.Client{
		Transport: &http.Transport{
			Proxy: http.ProxyFromEnvironment,
            //用于创建http连接
			DialContext: (&net.Dialer{
				Timeout:   dialTimeout,
				KeepAlive: 10 * time.Second,
			}).DialContext,
			MaxIdleConns:          100,
			MaxIdleConnsPerHost:   100,
            //用于支持长连接
			DisableKeepAlives:     false,
			IdleConnTimeout:       500 * time.Millisecond,
			ExpectContinueTimeout: 1500 * time.Millisecond,
		},
        //禁止重定向，会在重试循环中使用到
		CheckRedirect: func(req *http.Request, via []*http.Request) error {
			return http.ErrUseLastResponse
		},
	}
	return &proxyClient
}

而在Run方法中，就可以直接使用HTTPFunctionRunner中的Client来发送请求，

func (f *HTTPFunctionRunner) Run(req FunctionRequest, contentLength int64, r *http.Request, w http.ResponseWriter) error {
    ...
    res, err := f.Client.Do(request.WithContext(reqCtx))
    ...
}

而且在Run方法中，特意封装了超时返回的逻辑，

if f.ExecTimeout.Nanoseconds() > 0 {
    //如果设置了超时时间就传入控制超时ctx
    reqCtx, cancel = context.WithTimeout(r.Context(), f.ExecTimeout)
} else {
    reqCtx = r.Context()
    cancel = func()
    }
}
res, err := f.Client.Do(request.WithContext(reqCtx))

client中的是url地址是在构建函数镜像时就指定了的固定url，是功能函数中暴露出来的httpserver的地址，比如java8，这里的upstream的值就为**http://127.0.0.1:8082**，这里和经典watchdog不同的是，经典watchdog是直接在这里获取exec.Cmd(process,args)的标准输出，而of-watchdog为了提升性能，已经提前做执行了exec.Cmd(process,args)的逻辑，然后通过http协议暴露出来（127.0.0.1:8082）。

public static void main(String[] args) throws Exception {
        int port = 8082;

        IHandler handler = new com.openfaas.function.Handler();

        HttpServer server = HttpServer.create(new InetSocketAddress(port), 0);
        InvokeHandler invokeHandler = new InvokeHandler(handler);

        server.createContext("/", invokeHandler);
        server.setExecutor(null); // creates a default executor
        server.start();
    }

Serializing fork (mode=serializing)

此模式旨在复制原始watchdog的行为以实现向后兼容。这种模式的每个请求都会fork一个进程。所以是多线程的。改装CGI应用程序处理程序（例如Flask，传统cgi每个请求都会启动一个进程）的理想选择。

将整个请求从HTTP请求读取到内存中。此时，如果需要，我们可以序列化或修改相应。然后将其写入stdin管道。比如如下的操作：

将标准输出管道读入内存，然后在必要时进行序列化或修改，然后再写回HTTP响应。
可以提前设置静态的Content-type。
即使执行该功能（未实现），也可以设置HTTP标头。
支持执行超时的场景

Streaming fork (mode=streaming) - default.

每个请求forking一个进程，并且可以处理大于内存容量的请求主体-即512mb VM可以处理多个GB的视频。这种模型是来源于经典watchdog，是他的更高层次抽象，也是of-watchdog架构的默认模型。这种模型将cmd.Command逻辑放到了ForkFunctionRunner的Run方法中，其中逻辑更贴近经典watchdog。

函数开始执行后，由于直接将输入/输出连接到流，因此无法发送HTTP标头。除非forking进程本身出现问题，否则响应代码始终为200。必须在客户端上获取运行中的错误。本是是多线程的。

输入在执行过程中被打印到标准输出后，立即发送回客户端。
可以提前设置静态的Content-type。
支持执行超时的场景

Static (mode=static)

此模式启动HTTP文件服务器，以提供在static_path指定的目录中找到的静态内容。

Afterburn (mode=afterburn)

不推荐。所有请求使用同一个进程。

使用of-watchdog提升性能

可以从下图查找支持of-watchdog的语言

Name	Language	Version	Linux base	Watchdog	Link
node12	NodeJS	12.13.0	Alpine Linux	of-watchdog	NodeJS template
node	NodeJS	12.13.0	Alpine Linux	classic	NodeJS template
python3	Python	3	Alpine Linux	classic	Python 3 template
python3-debian	Python	3	Debian Linux	classic	Python 3 Debian template
python	Python	2.7	Alpine Linux	classic	Python 2.7 template
go	Go	1.11	Alpine Linux	classic	Go template
csharp	C#	N/A	Debian GNU/Linux 9	classic	C# template
java11-vert-x	Java and Vert.x	11	Debian GNU/Linux	of-watchdog	Java LTS template
java11	Java	11	Debian GNU/Linux	of-watchdog	Java LTS template
java8	Java	8	OpenJDK Alpine Linux	of-watchdog	Java EOL template
ruby	Ruby	2.5.1	Alpine Linux 3.7	classic	Ruby template
php7	PHP	7.2	Alpine Linux	classic	PHP 7 template
dockerfile	Dockerfile	N/A	Alpine Linux	classic	Dockerfile template

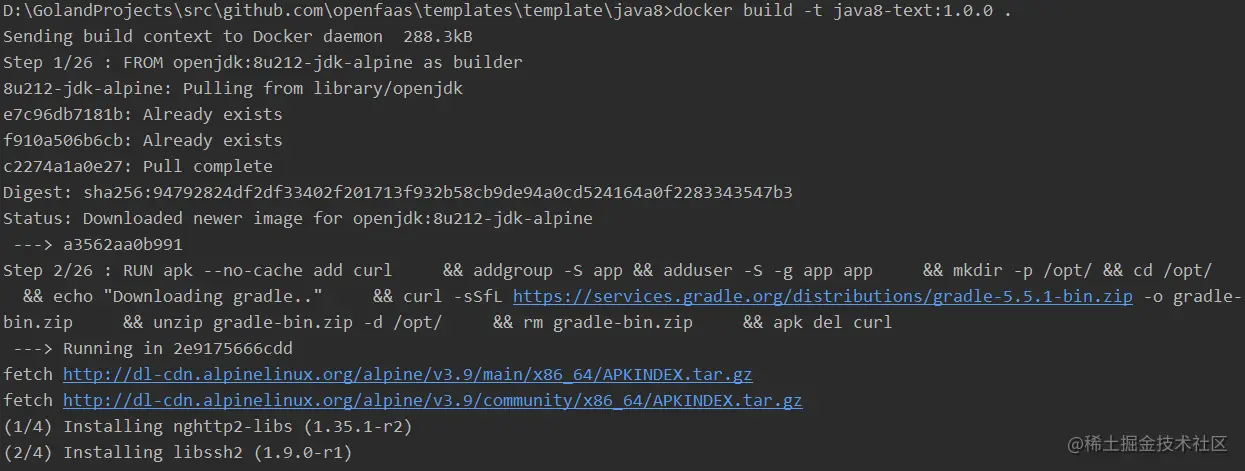

使用java8来构建函数镜像，如下图：

Dockerfile中直接指定了upstream等参数

...
ENV upstream_url="http://127.0.0.1:8082"
ENV mode="http"
ENV CLASSPATH="/home/app/entrypoint-1.0/lib/*"

//参数保证在jdk8-9中能够正确识别容器内存
ENV fprocess="java -XX:+UnlockExperimentalVMOptions -XX:+UseCGroupMemoryLimitForHeap com.openfaas.entrypoint.App"
EXPOSE 8080
...

阅读更多关于watchdog的信息。github.com/openfaas-in…

watchdog的http模式使用自定义模板。github.com/openfaas-in…
