与请求结构相似，响应也包含响应行，响应头，响应体，相关类有响应外观类ResponseFacade，输出流OutputBuffer，输出流内部封装字节流ByteBuffer类型的bb和字符流CharBuffer类型的cc，一般来说使用的是bb。
JSON类型的响应
当类或方法存在@ResponseBody注解的情况时，使用RequestResponseBodyMethodProcessor解析器，如果用的是阿里的FastJson，则使用FastJsonHttpMessageConverter消息转换器。

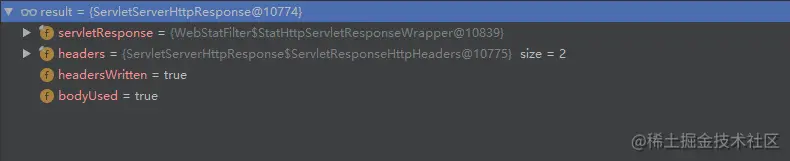

outputMessage的结构如下图所示，headers是消息头，类似于缓冲的作用，后面会写入响应头。
FastJsonHttpMessageConverter->write():
// outputMessage的headers在这里是没有值的
super.write(o, contentType, outputMessage);
AbstractHttpMessageConverter->write():
final HttpHeaders headers = outputMessage.getHeaders();
// 给消息头添加Content-Type为application/json;charset=UTF-8的属性
addDefaultHeaders(headers, t, contentType);
......
writeInternal(t, outputMessage);
outputMessage.getBody().flush();
FastJsonHttpMessageConverter->writeInternal():
// 响应体是返回内容以json字符串的展现，同时添加Content-Length为字符串的长度
......
// 将响应体内容写入输出流的bb变量中
outnew.writeTo(outputMessage.getBody());
outnew.writeTo(outputMessage.getBody())先将headers内容写入response对象中，返回输出流，输出流将响应体内容写入。flush()则是将输出流内容输出。
CoyoteOutputStream->flush():
ob.flush();
// OutputBuffer继承了抽象类Writer
OutputBuffer->flush():
doFlush(true);
OutputBuffer->doFlush():
if (initial) {
// 将消息状态值置为提交，调用钩子方法
coyoteResponse.sendHeaders();
initial = false;
}
......
if (bb.remaining() > 0) {
// 最终将响应体内容写入socketBufferHandler的writeBuffer中
flushByteBuffer();
}
......
// 输出内容
coyoteResponse.action(ActionCode.CLIENT_FLUSH, null);
钩子的作用是如果触发了相应的事件信息，假如添加了钩子则会调用钩子函数，函数中根据传递过来的事件消息判断执行不同的逻辑。在Tomcat中为实现了ActionHook的类，需要重写它的action()方法。
coyoteResponse.sendHeaders()将消息状态值置为提交，此处的钩子为Http11Processor，提交状态将会调用prepareResponse()方法。
Http11Processor->prepareResponse():
// 过程中不管哪里调用setHeader方法，都会在headers展示
MimeHeaders headers = response.getMimeHeaders();
// 添加Content-Type、Content-Length、Date属性
......
// 构造响应行，将值写入headerBuffer中
outputBuffer.sendStatus();
int size = headers.size();
for (int i = 0; i < size; i++) {
// 构造响应头，将值写入headerBuffer中
outputBuffer.sendHeader(headers.getName(i), headers.getValue(i));
}
// 响应头的结束标签
outputBuffer.endHeaders();
// 将headerBuffer的内容写入SocketWrapperBase的socketBufferHandler的writeBuffer中
outputBuffer.commit();

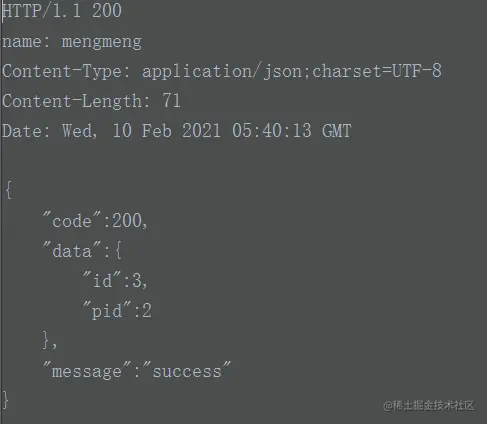

如图，第一行是响应行，1.1表示的是HTTP协议，200是HTTP状态码，name是自定义header属性，下面三个是默认添加的header属性，最后是响应体
总结
以下假设bb容量是8192个字节，writeBuffer容量是8192个字节
- 将响应体内容以字节数组的形式保存至CoyoteOutputStream的OutputBuffer的bb属性中
- 如果响应体太长超出了bb容量的话
- 响应体一次取8192个字节，存储在一个新的ByteBuffer对象中，后面简称为buf
- 如果首次提交，那么构造响应行和响应头，写入Http11Processor的Http11OutputBuffer的headerBuffer中，最终写入SocketWrapperBase的socketBufferHandler的writeBuffer中（
SocketWrapperBase->transfer()，后面简称最终写入）。截取buf，使得响应行、响应头、响应体长度为8192，最终写入，直接输出到客户端（NioEndpoint->NioSocketWrapper->doWrite()）。将buf剩余内容最终写入 - 如果非首次提交，截取buf，使得本次响应体长度为8192，最终写入，直接输出到客户端，将buf剩余内容最终写入
- 重复步骤1-3，直到不超过bb容量为止
- 如果没有超出
- 直接写入bb属性中
- 如果首次提交，构造响应行，响应头，写入Http11Processor的Http11OutputBuffer的headerBuffer中，最终写入
- 如果响应体太长超出了bb容量的话
- 将输出流bb剩余部分写入SocketWrapperBase的socketBufferHandler的writeBuffer中
- 将消息状态置为CLIENT_FLUSH，调用钩子函数，输出到客户端
资源类型的响应
资源类型是指对文件的请求，结果是浏览器打开一个窗口预览文件或直接下载文件。常见场景有导出文件、下载文件
// 获取一个文件
File file = new File("E://谷歌下载/springmvc流程图.jpg");
// 使浏览器下载的文件名称能够显示中文
String fileName = URLEncoder.encode(file.getName(), "utf-8");
// 让浏览器直接下载，而不是预览
httpServletResponse.setHeader(HttpHeaders.CONTENT_DISPOSITION, "attachment; filename=" + fileName);
httpServletResponse.setCharacterEncoding("UTF-8");
// 写入文件流
httpServletResponse.getOutputStream().write(FileUtils.readFileToByteArray(file));
资源类型响应过程与JSON类型类似，因为方法返回类型为void，所以没有将消息状态置为CLIENT_FLUSH这一步骤
跳转与重定向的响应
跳转与重定向响应过程与资源类型本质是一样的，只不过获取文件、写入文件流这些过程不用再显示调用了
附录 NioSelectorPool
SocketWrapperBase是抽象类，它的实现类是NioEndpoint的内部类NioSocketWrapper，输出到客户端就是它负责的。
NioEndpoint->NioSocketWrapper->doWrite():
// pool是NioSelectorPool线程池，默认单例模式，windows下返回WindowsSelectorImpl
selector = pool.get();
pool.write(from, getSocket(), selector, writeTimeout, block);
NioSelectorPool->write():
// 默认是阻塞模式
if ( SHARED && block ) {
return blockingSelector.write(buf,socket,writeTimeout);
}
NioBlockingSelector->write():
// 尝试写入，写入异常则cnt返回-1，写入不成功则返回0，大于0表示写入成功，继续下一次的写入
while ( (!timedout) && buf.hasRemaining()) {
if (keycount > 0) {
int cnt = socket.write(buf);
}
}
只有写入成功，才算完成socket通信。因为是阻塞模式，如果暂时不可写入，会休眠一段时间，然后尝试重新写入，直到写入成功或失败。
NioBlockingSelector->write():
while ( (!timedout) && buf.hasRemaining()) {
try {
// 第一次进来，写锁数量肯定为0
if ( att.getWriteLatch()==null || att.getWriteLatch().getCount()==0) {
att.startWriteLatch(1);
}
poller.add(att,SelectionKey.OP_WRITE,reference);
// 阻塞等待
if (writeTimeout < 0) {
att.awaitWriteLatch(Long.MAX_VALUE,TimeUnit.MILLISECONDS);
} else {
att.awaitWriteLatch(writeTimeout,TimeUnit.MILLISECONDS);
}
} catch (InterruptedException ignore) {
// Ignore
}
// 大于0说明写锁没有释放，不尝试写入
if ( att.getWriteLatch()!=null && att.getWriteLatch().getCount()> 0) {
keycount = 0;
} else {
keycount = 1;
att.resetWriteLatch();
}
// 判断是否超时
if (writeTimeout > 0 && (keycount == 0)) {
timedout = (System.currentTimeMillis() - time) >= writeTimeout;
}
}
用CountDownLatch类相关方法来等待，写锁数量置为1，然后阻塞数秒，写锁释放后才尝试重新写入。那么写锁的释放逻辑应当在poller的add方法里了，poller是BlockPoller，它是一个无限循环的线程类。
NioBlockingSelector->BlockPoller->add():
Runnable r = new RunnableAdd(ch, key, ops, ref);
events.offer(r);
wakeup();
add()方法新定义一个线程，然后放入events栈中，执行RunnableAdd线程类给channel新注册一个可写的SelectionKey。
NioBlockingSelector->BlockPoller->run():
// 从events栈顶取出线程并执行
......
// SelectionKey是否已就绪
Iterator<SelectionKey> iterator = keyCount > 0 ? selector.selectedKeys().iterator() : null;
......
// 如果可写了，唤醒主线程中的await，同时释放写锁
if (sk.isWritable()) {
countDown(attachment.getWriteLatch());
}
......
当主线程不可写入时，阻塞等待。然后开一个SelectionKey，用另一个线程无限循环判断SelectionKey是否可写，当可写时，主线程被唤醒并尝试重新写入。这样的好处是避免主线程无限次尝试写入，同时阻塞时间变得可控，极大提升了性能，非常值得学习。
