MPAndroidChart 实现堆叠柱状图

MPAndroidChart 实现堆叠柱状图

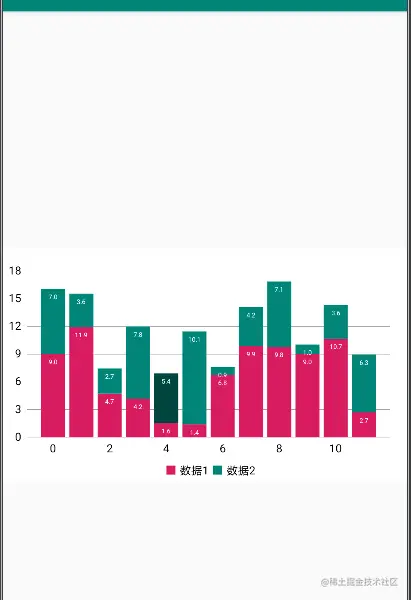

效果图如下:

一、导入MPAndroidChart

repositories {
    maven { url 'https://jitpack.io' }
}

dependencies {
    implementation 'com.github.PhilJay:MPAndroidChart:v3.1.0'
}
复制代码

二、布局中使用BarChart

  <com.github.mikephil.charting.charts.BarChart
    android:layout_width="match_parent"
    android:layout_height="207dp"
    android:id="@+id/chart"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintBottom_toBottomOf="parent"
    android:background="#ffffff"/>
复制代码

三、设置图表样式

private void initChart() {
	//不展示图表描述信息
    barChart.getDescription().setEnabled(false);
    //所有值均绘制在其条形顶部上方
    barChart.setDrawValueAboveBar(false);
    //纵坐标不显示网格线
    barChart.getXAxis().setDrawGridLines(false);
    //不支持图表缩放
    barChart.setScaleEnabled(false);
    //设置点击图表时的标记,可以自定义布局
    barChart.setMarker(new MyMarkView(context);

    // 改变y标签的位置
    YAxis leftAxis = barChart.getAxisLeft();
    leftAxis.setAxisMinimum(0f);
    //右y轴不显示
    barChart.getAxisRight().setEnabled(false);
    //
    leftAxis.setDrawAxisLine(false);
	//获取x坐标轴
    XAxis xLabels = barChart.getXAxis();
    //设置x坐标轴显示位置在下方
    xLabels.setPosition(XAxisPosition.BOTTOM);
    //转换x坐标轴显示内容
    xLabels.setValueFormatter(new IAxisValueFormatter() {
      @Override
      public String getFormattedValue(float value, AxisBase axis) {
        return "";
      }
    });

	//获取图表的图例
    Legend l = barChart.getLegend();
    //图例设置在下方
    l.setVerticalAlignment(Legend.LegendVerticalAlignment.BOTTOM);
    //图例设置在中间
    l.setHorizontalAlignment(LegendHorizontalAlignment.CENTER);
    l.setOrientation(Legend.LegendOrientation.HORIZONTAL);
    l.setDrawInside(false);

    setChartData();
  }

  private void setChartData() {
    ArrayList<BarEntry> yValues = new ArrayList<>();
    //设置y轴显示的数据
    for (int i = 0; i < 12; i++) {
      //new BarEntry(float x, float[] vals),x:横坐标值,vals:y值列表
      yValues.add(new BarEntry(i, new float[]{(float) (Math.random() * 12),
          (float) (Math.random() * 12)}));
    }
    BarDataSet set1;
    if (barChart.getData() != null &&
        barChart.getData().getDataSetCount() > 0) {
      set1 = (BarDataSet) barChart.getData().getDataSetByIndex(0);
      set1.setValues(yValues);
      barChart.getData().notifyDataChanged();
      barChart.notifyDataSetChanged();
    } else {
      set1 = new BarDataSet(yValues, "");
      //设置图例的颜色和名称
      set1.setColors(new int[]{R.color.colorAccent, R.color.colorPrimary}, this);
      set1.setStackLabels(new String[]{"数据1", "数据2"});

      ArrayList<IBarDataSet> dataSets = new ArrayList<>();
      dataSets.add(set1);

      BarData data = new BarData(dataSets);
      data.setValueTextColor(Color.WHITE);

      barChart.setData(data);
    }
    barChart.setFitBars(true);
    barChart.invalidate();
  }
复制代码
