【Android 实验室】ViewPager2 横向滑动冲突的研究

菜菜狗子
6,500 阅读6分钟

摘要|Abstract
本文通过解决一个 bug 的过程逐步深入，得出关于滑动冲突的处理思路，展示了解决问题的思考过程以及深入源码的学习和探索过程。

关键词|Keyword
事件分发、滑动冲突、RecyclerView、ViewPager2

零、起源

滑动冲突是开发中比较常见的问题，不算复杂，但偶尔会让人措手不及。滑动冲突的起源是触摸事件的分发过程中没有满足开发者的需求，最终处理触摸事件的 View 不是业务上想要的。

ViewPager 和 RecyclerView 是滑动冲突问题多发区域，今天的问题就发生在 RecyclerView 中的 ViewPager 里。

一、问题描述

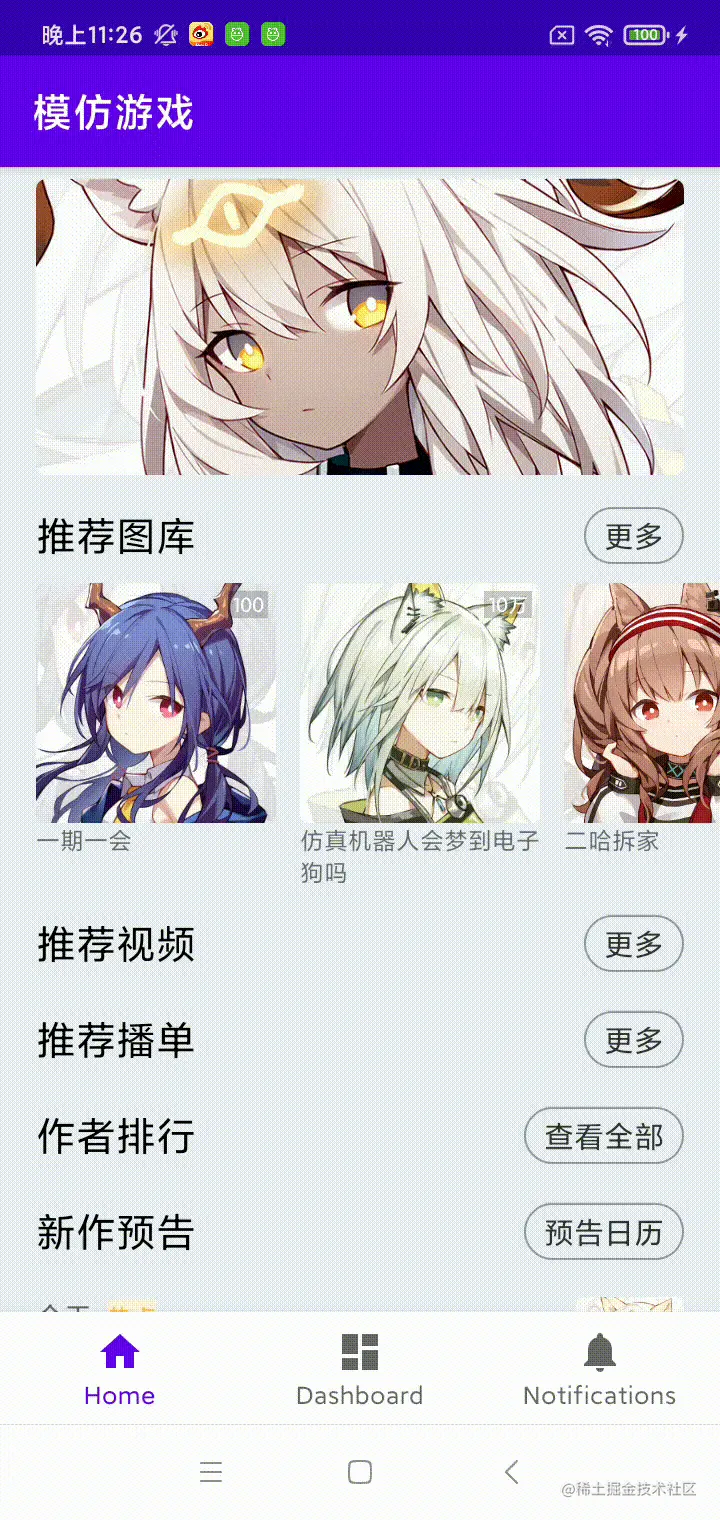

问题产生于这样的布局结构：

-- ViewPager2(横向)
  -- ……
    -- RecyclerView(纵向)
      -- ……
        -- ViewPager2(横向)

不作任何处理的情况下，最内层的 ViewPager2 无法滑动，所有的横向滑动事件都被交给外层的 ViewPager2 处理了。第一个问题就是如何解决这个滑动冲突，具体的需求是「当内部的 ViewPager2 还有内容可滑动的时候，滑动事件交由内部 ViewPager2 处理；当内部 ViewPager2 不再能滑动时，滑动事件交由外部 ViewPager2 处理」。

在复现问题的过程中，还发现了一些额外信息：使用以前的项目进行调试时，ViewPager 嵌套 ViewPager2 的情况下没有出现滑动冲突。于是产生了第二个问题，为什么 ViewPager 嵌套是没有冲突的？

接下来是探索和解决问题的过程，不想看啰嗦的同学可以快进到第三部分直接看结论。

二、逐层探索

先来复习一下 Android 的事件分发机制，直接上图：

【触摸事件基本分发图】

为了简化表达，下面的叙述中我们按功能给两个有冲突的 ViewPager2 取名字，把外层的 ViewPager2 称为 「Pager」，内部的 ViewPager2 称为「Banner」。

  • 推理一

触摸事件的处理发生在 onTouchEvent 里，根据最终的现象可以推知 Banner 的 onTouchEvent 没有被触发，但 Pager 的 onTouchEvent 触发了。而 Banner 位于 Pager 的上层，在没有打断的情况下 Banner 的 onTouchEvent 一定在 Pager 之前触发，所以是 Pager 使用 onInterceptTouchEvent 拦截了这一次滑动。

  • 求证一

要证明上述推理，需要确认 ViewPager2 中的 onInterceptTouchEvent 进行了优先拦截，即重写了 onInterceptTouchEvent，如果判断触摸事件为横向滑动，就由自身消耗掉这次触摸事件。

Tips：ViewPager2 是基于 RecyclerView 封装的，但继承自 ViewGroup，通过组合而非继承的方式获得 RecyclerView 的功能。这也导致了 ViewPager2 是 final 的，不能通过继承进行扩展。

追寻 ViewPager2 的源码可以得知，ViewPager2 对触摸事件拦截的处理与 RecyclerView 基本一致：

// in RecyclerViewImpl
@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
    return isUserInputEnabled() && super.onInterceptTouchEvent(ev);
}

那 RecyclerView 是不是默认拦截了触摸事件呢？根据经验，对滑动的判断需要 ACTION_DOWN 记录初始点并在 ACTION_MOVE 移动的时候进行对比判断以区分是否滑动和滑动的方向。

// in onInterceptTouchEvent, ACTION_MOVE
if (mScrollState != SCROLL_STATE_DRAGGING) {
    final int dx = x - mInitialTouchX;
    final int dy = y - mInitialTouchY;
    boolean startScroll = false;
    if (canScrollHorizontally && Math.abs(dx) > mTouchSlop) {
        mLastTouchX = x;
        startScroll = true;
    }
    if (canScrollVertically && Math.abs(dy) > mTouchSlop) {
        mLastTouchY = y;
        startScroll = true;
    }
    if (startScroll) { // 设置为拖动状态就会 return true，开始拦截触摸事件
        setScrollState(SCROLL_STATE_DRAGGING);
    }
}

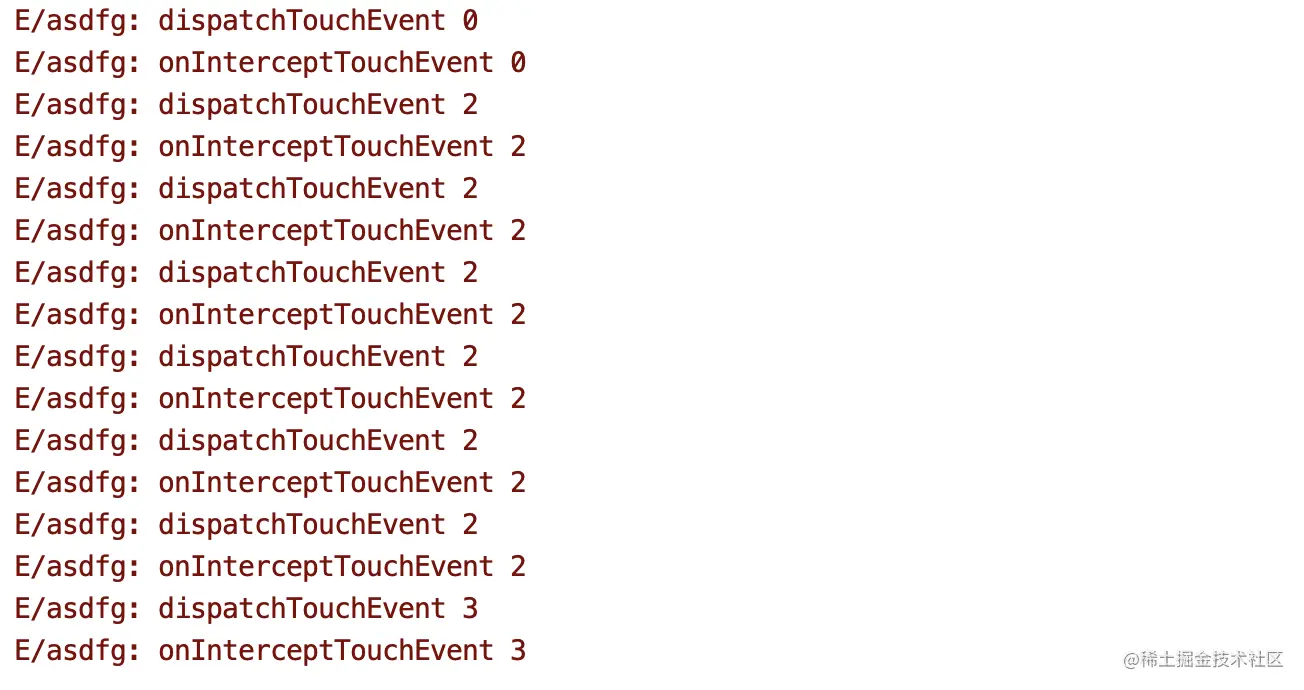

再来运行代码验证一下吧，由于 ViewPager2 不能继承，我在 ViewPager2 外面包一层自定义的 FrameLayout，通过 FrameLayout 的触摸事件回调判断 ViewPager2 能接收到哪些事件，通过 Log 输出方法名和事件类型，结果如下：

完全没有触发 onTouchEvent，事件确实被拦截掉了。

Tips: ACTION_DOWN=0; ACTION_MOVE=2; ACTION_CANCEL=3;

知晓原因之后，就可以考虑处理方案了。

  • 推理二

由于事件拦截的询问是由根 View 向上的，Pager 和 Banner 有相同的 onInterceptTouchEvent 条件，所以 Pager 先拦截到了事件。要正确处理 ViewPager2 的嵌套滑动，必须干涉事件分发过程。

  • 推理三

ViewPager2 不可继承，干涉的方式只能是修改 Pager 和 Banner 之间的一个 Layout，当 Banner 能滑动时，禁止拦截触摸事件。

  • 求证二、三

还用上面提过的自定义 FrameLayout 来做实验，修改在 dispatchTouchEvent 或者 onInterceptTouchEvent 中都可以做，但要注意不能让 onInterceptTouchEvent 返回 true，因为修改的是 Banner 的父View而不是 Banner 本身，一旦拦截事件也会导致 Banner 收不到事件。

具体的做法是：

  1. 判断触摸事件是否是滑动以及滑动的方向
  2. 判断子View是否能向该方向滑动
  3. 子View可滑动时，调用 requestDisallowInterceptTouchEvent(true) 禁止拦截事件

Tips: requestDisallowInterceptTouchEvent 是一个「会传递」的函数，调用时会逐步调用 parent 的 requestDisallowInterceptTouchEvent，所以这里不需要判断外层具体是什么。

代码实现如下：

override fun dispatchTouchEvent(ev: MotionEvent?): Boolean {
    Log.e("asdfg", "dispatchTouchEvent ${ev?.action}")
    when (ev?.action) {
        MotionEvent.ACTION_DOWN -> {
            mInitialTouchX = ev.x
            mInitialTouchY = ev.y
        }
        MotionEvent.ACTION_MOVE -> {
            val dx = ev.x - mInitialTouchX
            val dy = ev.y - mInitialTouchY
            var hasScrollView = false
            for (i in 0 until childCount) {
                val child = getChildAt(i)
                if (child.canScrollHorizontally(-1) && dx > 0) {
                    hasScrollView = true
                }
                if (child.canScrollHorizontally(1) && dx < 0) {
                    hasScrollView = true
                }
            }
            val r = abs(dy) / abs(dx)
            if (r < 0.6f && hasScrollView) { // 比例可调整
                requestDisallowInterceptTouchEvent(true)
            }
        }
        MotionEvent.ACTION_UP -> {
            requestDisallowInterceptTouchEvent(false)
        }
        MotionEvent.ACTION_CANCEL -> {
            requestDisallowInterceptTouchEvent(false)
        }
    }

运行结果：

预期的滑动效果实现了。实验代码中 Banner 未设置无限滑动，是为了验证滑到尽头时的处理有没有异常。

问题解决了，回头再看一下第二个问题，ViewPager 里面做了什么处理避免了滑动冲突呢？

View 的层级结构如下：

-- ViewPager
  -- ConstraintLayout
    -- ViewPager2

水平滑动的时候，滑动事件基本上是由 ViewPager2 处理的，说明 ViewPager 中 onInterceptTouchEvent 判断拦截的条件是更加严格的，我们可以截取判断条件做一个对比：

// ViewPager
if (xDiff > mTouchSlop && xDiff * 0.5f > yDiff) {
    if (DEBUG) Log.v(TAG, "Starting drag!");
    mIsBeingDragged = true;
    requestParentDisallowInterceptTouchEvent(true);
    setScrollState(SCROLL_STATE_DRAGGING);
    mLastMotionX = dx > 0
            ? mInitialMotionX + mTouchSlop : mInitialMotionX - mTouchSlop;
    mLastMotionY = y;
    setScrollingCacheEnabled(true);
}

// ViewPager2
if (canScrollHorizontally && Math.abs(dx) > mTouchSlop) {
    mLastTouchX = x;
    startScroll = true;
}
if (canScrollVertically && Math.abs(dy) > mTouchSlop) {
    mLastTouchY = y;
    startScroll = true;
}
if (startScroll) {
    setScrollState(SCROLL_STATE_DRAGGING);
}

最大的差别是 ViewPager 中对横纵坐标移动距离的比值做了判断，目的是确认滑动方向是横屏，可以避免 ViewPager 错误拦截纵向滑动的事件。

三、实验结论

  1. ViewPager2 是 final 类，对 ViewPager2 的滑动冲突处理可以在容器 Layout 中处理
  2. ViewPager2 嵌套 ViewPager2 的时候，滑动冲突的表现是内层 ViewPager2 不能滑动，原因是两个 ViewPager2 的 onInterceptTouchEvent 条件相同，外层先收到事件所以先启动拦截，导致触摸事件传不到内层 ViewPager2
  3. 解决滑动冲突的方式是自定义内层 ViewPager2 的父 View，在 dispatchTouchEvent 或者 onInterceptTouchEvent 中判断滑动，及时调用 requestDisallowInterceptTouchEvent 禁止外层 ViewPager2 拦截

四、后记

Android 的事件（传递）机制思考起来难度较高，即使已经理解了全过程，也可能在过程中跑偏，得出错误结论。思考的时候要明确 View 在事件机制中的排序，然后分为「从下往上」的事件分发过程和「从上往下」的事件消耗过程，找到正确的位置。

思考过程中看到 NestedScroll 机制差点被带歪了，虽然 NestedScroll 机制也是为了解决同向的滑动冲突，但使用 NestedScroll 的时候，我们的目标基本上是「将一次滑动事件分发给多个 View 处理」，ViewPager 的需求并不需要这么复杂。

基于 RecyclerView 实现 ViewPager2 是一种 RecyclerView 的灵活使用，看了部分源码，学习 RecyclerView 的热情逐渐高涨了起来，趁着放假，冲！

祝兄弟们春节快乐，牛年nb!
