布隆,牛逼!布谷鸟,牛逼!

布隆,牛逼!布谷鸟,牛逼!

这是why的第86篇原创文章

在早期文章里面我曾经写过布隆过滤器:

哎,这糟糕透顶的排版,一言难尽.......

其实写文章和写代码一样。

看到一段辣眼睛的代码,正想口吐芬芳:这是哪个煞笔写的代码?

结果定睛一看,代码上写的作者居然是自己。

甚至还不敢相信,还要打开看一下 git 的提交记录。

发现确实是自己几个月前亲手敲出来,并且提交的代码。

于是默默的改掉。

出现这种情况我也常常安慰自己:没事,这是好事啊,说明我在进步。

好了,说正事。

当时的文章里面我说布隆过滤器的内部原理我说不清楚。

其实我只是懒得写而已,这玩意又不复杂,有啥说不清楚的?

布隆过滤器

布隆过滤器,在合理的使用场景中具有四两拨千斤的作用,由于使用场景是在大量数据的场景下,所以这东西类似于秒杀,虽然没有真的落地用过,但是也要说的头头是道。

常见于面试环节:比如大集合中重复数据的判断、缓存穿透问题等。

先分享一个布隆过滤器在腾讯短视频产品中的真实案例:

https://toutiao.io/posts/mtrvsx/preview

那么布隆过滤器是怎么做到上面的这些需求的呢?

首先,布隆过滤器并不存储原始数据,因为它的功能只是针对某个元素,告诉你该元素是否存在而已。并不需要知道布隆过滤器里面有哪些元素。

当然,如果我们知道容器里面有哪些元素,就可以知道一个元素是否存在。

但是,这样我们需要把出现过的元素都存储下来,大数据量的情况下,这样的存储就非常的占用空间。

布隆过滤器是怎么做到不存储元素,又知道一个元素是否存在呢?

说破了其实就很简单:一个长长的数组加上几个 Hash 算法。

在上面的示意图中,一共有三个不同的 Hash 算法、一个长度为 10 的数组,数组里面存储的是 bit 位,只放 0 和 1。初始为 0。

假设现在有一个元素 [why] ,要经过这个布隆过滤器。

首先 [why] 分别经过三个 Hash 算法,得出三个不同的数字。

Hash 算法可以保证得出的数字是在 0 到 9 之间,即不超过数组长度。

我们假设计算结果如下:

  • Hash1(why)=1
  • Hash2(why)=4
  • Hash3(why)=8

对应到图片中就是这样的:

这时,如果再来一个元素 [why],经过 Hash 算法得出的下标还是 1,4,8,发现数组对应的位置上都是 1。表明这个元素极有可能出现过。

注意,这里说的是极有可能。也就是说会存在一定的误判率。

我们先再存入一个元素 [jay]。

  • Hash1(jay)=0
  • Hash2(jay)=5
  • Hash3(jay)=8

此时,我们把两个元素汇合一下,就有了下面这个图片:

其中的下标为 8 的位置,比较特殊,两个元素都指向了它。

这个图片这样看起来有点难受,我美化一下:

好了,现在这个数组变成了这样:

你说,你只看这个玩意,你能知道这个过滤器里面曾经有过 why 和 jay 吗?

别说你不知道了,就连过滤器本身都不知道。

现在,假设又来了一个元素 [Leslie],经过三个 Hash 算法,计算结果如下:

  • Hash1(Leslie)=0
  • Hash2(Leslie)=4
  • Hash3(Leslie)=5

通过上面的元素,可以知道此时 0,4,5 这三个位置上都是 1。

布隆过滤器就会觉得这个元素之前可能出现过。于是就会返回给调用者:[Leslie]曾经出现过。

但是实际情况呢?

其实我们心里门清,[Leslie] 不曾来过。

这就是误报的情况。

这就是前面说的:布隆过滤器说存在的元素,不一定存在。

而一个元素经过某个 hash 计算后,如果对应位置上的值是 0,那么说明该元素一定不存在。

但是它有一个致命的缺点,就是不支持删除。

为什么?

假设要删除 [why],那么就要把 1,4,8 这三个位置置为 0。

但是你想啊,[jay] 也指向了位置 8 呀。

如果删除 [why] ,位置 8 变成了 0,那么是不是相当于把 [jay] 也移除了?

为什么不支持删除就致命了呢?

你又想啊,本来布隆过滤器就是使用于大数据量的场景下,随着时间的流逝,这个过滤器的数组中为 1 的位置越来越多,带来的结果就是误判率的提升。从而必须得进行重建。

所以,文章开始举的腾讯的例子中有这样一句话:

除了删除这个问题之外,布隆过滤器还有一个问题:查询性能不高。

因为真实场景中过滤器中的数组长度是非常长的,经过多个不同 Hash 函数后,得到的数组下标在内存中的跨度可能会非常的大。跨度大,就是不连续。不连续,就会导致 CPU 缓存行命中率低。

这玩意,这么说呢。就当八股文背起来吧。

踏雪留痕,雁过留声,这就是布隆过滤器。

如果你想玩一下布隆过滤器,可以访问一下这个网站:

https://www.jasondavies.com/bloomfilter/

左边插入,右边查询:

如果要布隆过滤器支持删除,那么怎么办呢?

有一个叫做 Counting Bloom Filter。

它用一个 counter 数组,替换数组的比特位,这样一比特的空间就被扩大成了一个计数器。

用多占用几倍的存储空间的代价,给 Bloom Filter 增加了删除操作。

这也是一个解决方案。

但是还有更好的解决方案,那就是布谷鸟过滤器。

另外,关于布隆过滤器的误判率,有一个数学推理公式。很复杂,很枯燥,就不讲了,有兴趣的可以去了解一下。

http://pages.cs.wisc.edu/~cao/papers/summary-cache/node8.html

布谷鸟 hash

布谷鸟过滤器,第一次出现是在 2014 年发布的一篇论文里面:《Cuckoo Filter: Practically Better Than Bloom》

https://www.cs.cmu.edu/~dga/papers/cuckoo-conext2014.pdf

但是在讲布谷鸟过滤器之前,得简单的铺垫一下 Cuckoo hashing,也就是布谷鸟 hash 的知识。

因为这个词是论文的关键词,在文中出现了 52 次之多。

Cuckoo hashing,最早出现在这篇 2001 年的论文之中:

https://www.cs.tau.ac.il/~shanir/advanced-seminar-data-structures-2009/bib/pagh01cuckoo.pdf

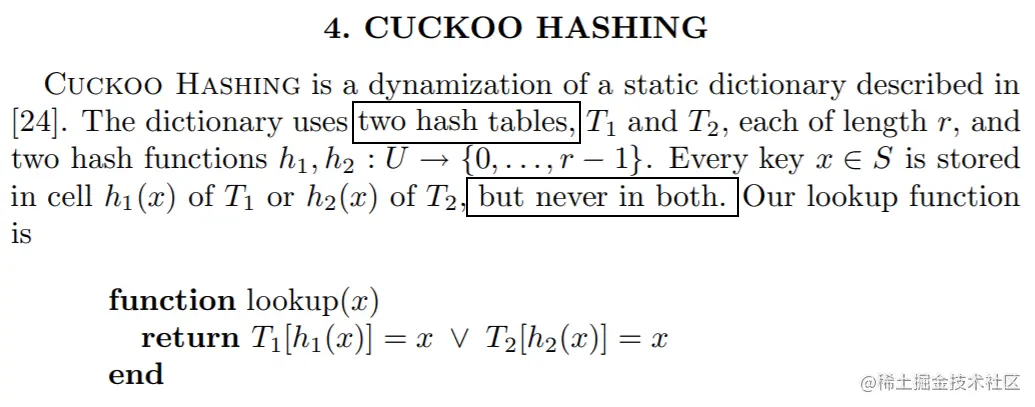

主要看论文的这个地方:

它的工作原理,总结起来是这样的:

它有两个 hash 表,记为 T1,T2。

两个 hash 函数,记为 h1,h2。

当一个不存在的元素插入的时候,会先根据 h1 计算出其在 T1 表的位置,如果该位置为空则可以放进去。

如果该位置不为空,则根据 h2 计算出其在 T2 表的位置,如果该位置为空则可以放进去。

如果该位置不为空,就把当前位置上的元素踢出去,然后把当前元素放进去就行了。

也可以随机踢出两个位置中的一个,总之会有一个元素被踢出去。

被踢出去的元素怎么办呢?

没事啊,它也有自己的另外一个位置。

论文中的伪代码是这样的:

看不懂没关系,我们画个示意图:

上面的图说的是这样的一个事儿:

我想要插入元素 x,经过两个 hash 函数计算后,它的两个位置分别为 T1 表的 2 号位置和 T2 表的 1 号位置。

两个位置都被占了,那就随机把 T1 表 2 号位置上的 y 踢出去吧。

而 y 的另一个位置被 z 元素占领了。

于是 y 毫不留情把 z 也踢了出去。

z 发现自己的备用位置还空着(虽然这个备用位置也是元素 v 的备用位置),赶紧就位。

所以,当 x 插入之后,图就变成了这样:

上面这个图其实来源就是论文里面:

这种类似于套娃的解决方式看是可行,但是总是有出现循环踢出导致放不进 x 的问题。

比如上图中的(b)。

当遇到这种情况时候,说明布谷鸟 hash 已经到了极限情况,应该进行扩容,或者 hash 函数的优化。

所以,你再次去看伪代码的时候,你会明白里面的 MaxLoop 的含义是什么了。

这个 MaxLoop 的含义就是为了避免相互踢出的这个过程执行次数太多,设置的一个阈值。

其实我理解,布谷鸟 hash 是一种解决 hash 冲突的骚操作。

如果你想上手玩一下,可以访问这个网站:

http://www.lkozma.net/cuckoo_hashing_visualization/

当踢来踢去了 16 (MaxLoop)次还没插入完成后,它会告诉你,需要 rehash 并对数组扩容了:

布谷鸟 hash 就是这么一回事。

接着,我们看布谷鸟过滤器。

布谷鸟过滤器

布谷鸟过滤器的论文《Cuckoo Filter: Practically Better Than Bloom》开篇第一页,里面有这样一段话。

直接和布隆过滤器正面刚:我布谷鸟过滤器,就是比你屌一点。

上来就指着别人的软肋怼:

标准的布隆过滤器的一大限制是不能删除已经存在的数据。如果使用它的变种,比如 Counting Bloom Filter,但是空间却被撑大了 3 到 4 倍,巴拉巴拉巴拉......

而我就不一样了:

这篇论文将要证明的是,与标准布隆过滤器相比,支持删除并不需要在空间或性能上提出更高的开销。

布谷鸟过滤器是一个实用的数据结构,提供了四大优势:

  • 1.支持动态的新增和删除元素。
  • 2.提供了比传统布隆过滤器更高的查找性能,即使在接近满的情况下(比如空间利用率达到 95% 的时候)。
  • 3.比诸如商过滤器(quotient filter,另一种过滤器)之类的替代方案更容易实现。
  • 4.如果要求错误率小于3%,那么在许多实际应用中,它比布隆过滤器占用的空间更小。

布谷鸟过滤器的 API 无非就是插入、查询和删除嘛。

其中最重要的就是插入,看一下:

论文中的部分,你大概瞟一眼,看不明白没关系,我这不是马上给你分析一波吗。

插入部分的伪代码,可以看到一点布谷鸟 hash 的影子,因为就是基于这个东西来的。

那么最大的变化在什么地方呢?

无非就是 hash 函数的变化。

看的我目瞪狗呆,心想:还有这种骚操作呢?

首先,我们回忆一下布谷鸟 hash,它存储的是插入元素的原始值,比如 x,x 会经过两个 hash 函数,如果我们记数组的长度为 L,那么就是这样的:

  • p1 = hash1(x) % L
  • p2 = hash2(x) % L

而布谷鸟过滤器计算位置是怎样的呢?

  • h1(x) = hash(x),
  • h2(x) = h1(x) ⊕ hash(x’s fingerprint).

我们可以看到,计算 h2(位置2)时,对 x 的 fingerprint 进行了一个 hash 计算。

“指纹”的概念一会再说,我们先关注位置的计算。

上面算法中的异或运算确保了一个重要的性质:位置 h2 可以通过位置 h1 和 h1 中存储的“指纹”计算出来。

说人话就是:只要我们知道一个元素的位置(h1)和该位置里面存储的“指纹”信息,那么我们就可以知道该“指纹”的备用位置(h2)。

因为使用的异或运算,所以这两个位置具有对偶性。

只要保证 hash(x’s fingerprint) !=0,那么就可以确保 h2!=h1,也就可以确保,不会出现自己踢自己的死循环问题。

另外,为什么要对“指纹”进行一个 hash 计算之后,在进行异或运算呢?

论文中给出了一个反证法:如果不进行 hash 计算,假设“指纹”的长度是 8bit,那么其对偶位置算出来,距离当前位置最远也才 256。

为啥,论文里面写了:

因为如果“指纹”的长度是 8bit,那么异或操作只会改变当前位置 h1(x) 的低 8 位,高位不会改变。

就算把低 8 位全部改了,算出来的位置也就是我刚刚说的:最远 256 位。

所以,对“指纹”进行哈希处理可确保被踢出去的元素,可以重新定位到哈希表中完全不同的存储桶中,从而减少哈希冲突并提高表利用率。

然后这个 hash 函数还有个问题你发现了没?

它没有对数组的长度进行取模,那么它怎么保证计算出来的下标一定是落在数组中的呢?

这个就得说到布谷鸟过滤器的另外一个限制了。

其强制数组的长度必须是 2 的指数倍。

2 的指数倍的二进制一定是这样的:10000000...(n个0)。

这个限制带来的好处就是,进行异或运算时,可以保证计算出来的下标一定是落在数组中的。

这个限制带来的坏处就是:

  • 布谷鸟过滤器:我支持删除操作。
  • 布隆过滤器:我不需要限制长度为 2 的指数倍。
  • 布谷鸟过滤器:我查找性能比你高。
  • 布隆过滤器:我不需要限制长度为 2 的指数倍。
  • 布谷鸟过滤器:我空间利用率也高。
  • 布隆过滤器:我不需要限制长度为 2 的指数倍。
  • 布谷鸟过滤器:我烦死了,TMD!

接下来,说一下“指纹”。

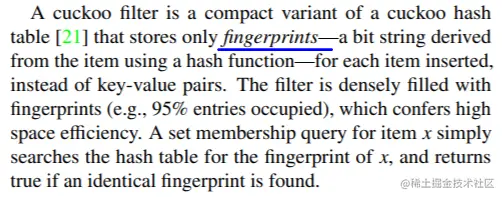

这是论文中第一次出现“指纹”的地方。

“指纹”其实就是插入的元素进行一个 hash 计算,而 hash 计算的产物就是 几个 bit 位。

布谷鸟过滤器里面存储的就是元素的“指纹”。

查询数据的时候,就是看看对应的位置上有没有对应的“指纹”信息:

删除数据的时候,也只是抹掉该位置上的“指纹”而已:

由于是对元素进行 hash 计算,那么必然会出现“指纹”相同的情况,也就是会出现误判的情况。

没有存储原数据,所以牺牲了数据的准确性,但是只保存了几个 bit,因此提升了空间效率。

说到空间利用率,你想想布谷鸟 hash 的空间利用率是多少?

在完美的情况下,也就是没有发生哈希冲突之前,它的空间利用率最高只有 50%。

因为没有发生冲突,说明至少有一半的位置是空着的。

除了只存储“指纹”,布谷鸟过滤器还能怎么提高它的空间利用率的呢?

看看论文里面怎么说的:

前面的(a)、(b)很简单,还是两个 hash 函数,但是没有用两个数组来存数据,就是基于一维数组的布谷鸟 hash ,核心还是踢来踢去,不多说了。

重点在于(c),对数组进行了展开,从一维变成了二维。

每一个下标,可以放 4 个元素了。

这样一个小小的转变,空间利用率从 50% 直接到了 98%:

我就问你怕不怕?

上面截图的论文中的第一点就是在陈诉这样一个事实:

当 hash 函数固定为 2 个的时候,如果一个下标只能放一个元素,那么空间利用率是 50%。

但是如果一个下标可以放 2,4,8 个元素的时候,空间利用率就会飙升到 84%,95%,98%。

到这里,我们明白了布谷鸟过滤器对布谷鸟 hash 的优化点和对应的工作原理。

看起来一切都是这么的完美。

各项指标都比布隆过滤器好,主打的是支持删除的操作。

但是真的这么好吗?

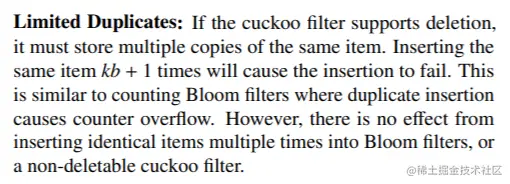

当我看到论文第六节的这一段的时候,沉默了:

对重复数据进行限制:如果需要布谷鸟过滤器支持删除,它必须知道一个数据插入过多少次。不能让同一个数据插入 kb+1 次。其中 k 是 hash 函数的个数,b 是一个下标的位置能放几个元素。

比如 2 个 hash 函数,一个二维数组,它的每个下标最多可以插入 4 个元素。那么对于同一个元素,最多支持插入 8 次。

例如下面这种情况:

why 已经插入了 8 次了,如果再次插入一个 why,则会出现循环踢出的问题,直到最大循环次数,然后返回一个 false。

怎么避免这个问题呢?

我们维护一个记录表,记录每个元素插入的次数就行了。

虽然逻辑简单,但是架不住数据量大呀。你想想,这个表的存储空间又怎么算呢?

想想就难受。

如果你要用布谷鸟过滤器的删除操作,那么这份难受,你不得不承受。

最后,再看一下各个类型的过滤器的对比图吧:

还有,其中的数学推理过程,不说了,看的眼睛疼,而且看这玩意容易掉头发。

荒腔走板

你知道为什么叫做“布谷鸟”吗?

布谷鸟,又叫杜鹃。

《本草纲目》有这样的记载:“鸤鸠不能为巢,居他巢生子”。这里描述的就是杜鹃的巢寄生行为。巢寄生指的是鸟类自己不筑巢,把卵产在其他种类鸟类的巢中,由宿主代替孵化育雏的繁殖方式,包括种间巢寄生(寄生者和宿主为不同物种)和种内巢寄生(寄生者和宿主为同一物种)。现今一万多种鸟类中,有一百多种具有巢寄生的行为,其中最典型的就是大杜鹃。

就是说它自己把蛋下到别的鸟巢中,让别的鸟帮它孵小鸡。哦不,孵小鸟。

小杜鹃孵出来了后,还会把同巢的其他亲生鸟蛋推出鸟巢,好让母鸟专注于喂养它。

我的天呐,这也太残忍了吧。

但是这个“推出鸟巢”的动作,不正和上面描述的算法是一样的吗?

只是我们的算法还更加可爱一点,被推出去的鸟蛋,也就是被踢出去的元素,会放到另外一个位置上去。

我查阅资料的时候,当我知道布谷鸟就是杜鹃鸟的时候我都震惊了。

好多诗句里面都有杜鹃啊,比如我很喜欢的,唐代诗人李商隐的《锦瑟》:

锦瑟无端五十弦,一弦一柱思华年。
庄生晓梦迷蝴蝶,望帝春心托杜鹃。
沧海月明珠有泪,蓝田日暖玉生烟。
此情可待成追忆,只是当时已惘然。

自古以来。对于这诗到底是在说“悼亡”还是“自伤”的争论就没停止过。

但是这重要吗?

对我来说这不重要。

重要的是,在适当的时机,适当的气氛下,回忆起过去的事情的时候能适当的来上一句:“此情可待成追忆,只是当时已惘然”。

而不是说:哎,现在想起来,很多事情没有好好珍惜,真TM后悔。

哦,对了。

写文章的时候我还发现了一件事情。

布隆过滤器是 1970,一个叫做 Burton Howard Bloom 的大佬提出来的东西。

我写这些东西的时候,就想看看大佬到底长什么样子。

但是神奇的事情发生了,我在墙内墙外翻了个底朝天,居然没有找到大佬的任何一张照片。

我的寻找,止步于发现了这个网站:

https://www.quora.com/Where-can-one-find-a-photo-and-biographical-details-for-Burton-Howard-Bloom-inventor-of-the-Bloom-filter

这个问题应该是在 9 年前就被人问出来了,也就是 2012 年的时候:

确实是在网上没有找到关于 Burton Howard Bloom 的照片。

真是一个神奇又低调的大佬。

有可能是一个倾国倾城的美男子吧。
