什么是9Patch图?
Android系统由于系统和分辨率的多样性,界面适配是让开发者头疼的问题,很多控件的切图文件在不同屏幕上被放大拉伸后,边角会模糊失真,十分丑陋. 对不同的分辨率制作多个切图,又增大了安装包的大小. 于是Android专门制作了一种.9.PNG格式来解决这个问题. 这种格式的图片能按照设定来拉伸特定区域,而不是整体放大或缩小,从而保证了图片在各个分辨率的屏幕上都可以完美展示,这种图也被称作9Patch图.
如何绘制9Patch图?

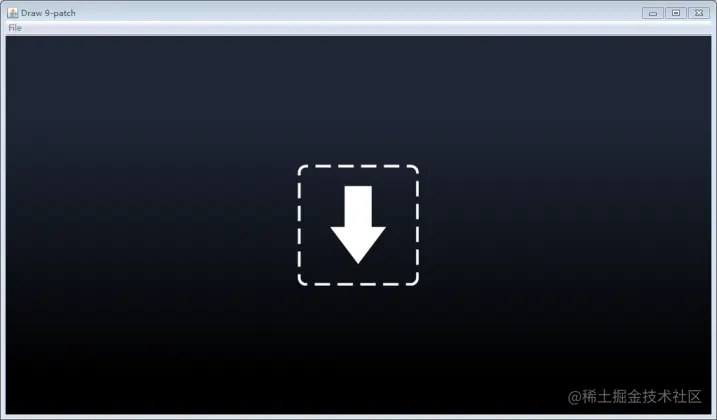

双击打开draw9patch.bat文件,可以进入如下可视化界面:
9patch主界面
二.添加待绘制的图片
将需要改造的普通png图片拖拽到draw9patch的工作区域,可看到如下效果:
9patch工作区间

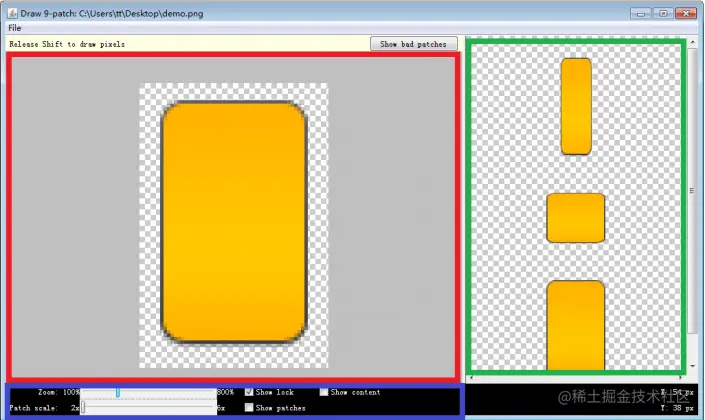

工作区间大体可以分为3个区域, 如图标示为:红色区域, 绿色区域, 蓝色区域.
红色区域: 主要的工作区域,将来对图片的修改操作都在此处完成.
绿色区域: 效果展示区域, 用于展示修改后图片的拉伸效果.我们可以看到有3种拉伸效果,从上至下依次是竖直拉伸效果,水平拉伸效果和整体拉伸效果.
蓝色区域: 设置区域,可以对当前界面展示效果进行调整. 我们可以明显的看到有两个拖动条, 上侧名为Zoom的拖动条是用来对红色区域图片进行缩放的, 而下侧的Patch scale拖动条是对绿色区域的图片进行缩放的. 通过这两个拖动条的设置,我们就可以更加方便的对工作区域图片进行修改, 也可以了解在各个方向经过不同程度拉伸后的展示效果.
三.开始绘制
如果我们不对图片进行任何修改, 那么图片在各个方向拉伸时都是整体缩放的. 缩放同时,图片圆角也会跟着缩放,导致最终展示效果很差.
这是竖直拉伸的效果:

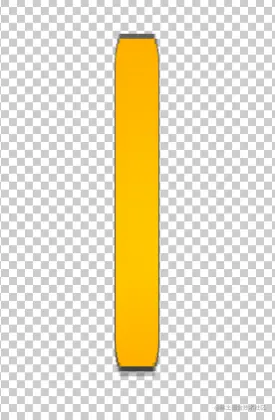

竖直拉伸效果
这是水平拉伸效果:

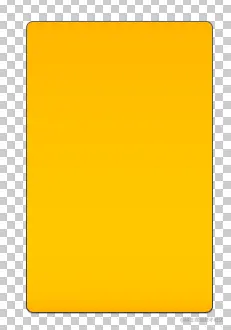

水平拉伸效果
为了让竖直和水平拉伸不包括圆角, 我们可以这样对图片进行处理:

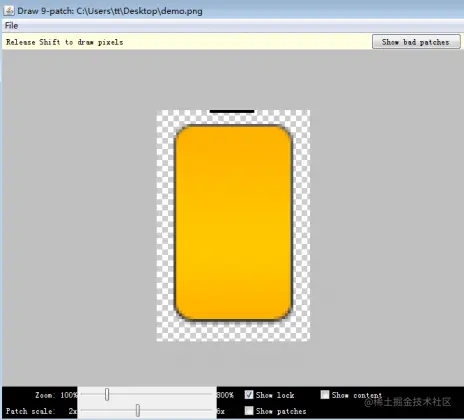

我们来到工作区域, 按住鼠标左键, 在图片最上方的一个像素的格子中, 绘制一条水平线, 这条线的宽度,就表示该图片水平拉伸的区域. 如下图所示:
水平拉伸

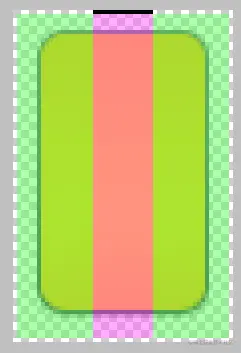

下图的浅红色区域就是图片水平拉伸的区域.
水平拉伸区域
同理, 我们来到图片最右侧的一个像素的边线中,按住鼠标左键绘制一条竖直线, 这条线的长度,就是图片竖直拉伸的区域.
竖直拉伸

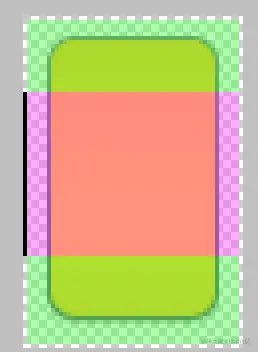

下图的浅红色区域就是图片将来竖直拉伸的区域.
竖直拉伸区域

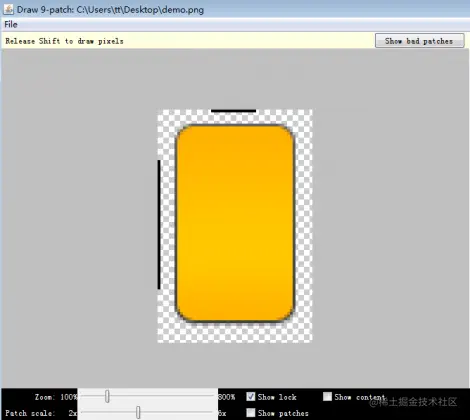

当我们同时通过上边线和右边线规定了水平和竖直的拉伸区域后, 图片就可以按照我们的设定自由拉伸了. 下图的红色区域就是拉伸区域, 可以看出,拉伸区域没有包括4个圆角, 从而保证了圆角不被随意拉伸.
整体拉伸区域
注意: 如果在绘制黑线的过程中, 由于操作失误, 想擦除之前绘制的内容, 可以按住鼠标右键进行擦除, 也可以按住Shift键的同时, 使用鼠标左键进行擦除.
最后,我们看一下修改后的图片拉伸效果:
竖直拉伸效果:

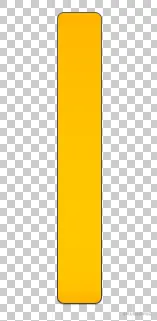

修改后的竖直拉伸效果
水平拉伸效果:
修改后的水平拉伸效果
整体拉伸效果:
修改后的整体拉伸效果
四.保存9Patch图片
点击工具左上角File, 选择Save 9-patch, 保存图片.
保存之后, 文件扩展名会自动变为.9.png. 到这里, 我们就已经成功的将一个普通的png图片改造成了可以随意拉伸不变形的9patch图片啦.
