背景

现在很多公司的项目代码都托管在gitlab上，可以利用gitlab的cicd配置实现项目的持续集成与部署。通过在项目根目录中创建.gitlab-ci.yml文件，当代码提交到远程仓库中时，gitlab可以自动识别该文件，并运行文件中配置的流程。对于已经熟悉ci的配置及运行的人来说，这其实并不是一件难事，但是对于刚接触的人就不一定了。我在刚接触ci时，尽管搜过不少资料，第一次实际操作起来仍然一脸抓瞎。于是在gitlab上创建了一个小项目，进行了各种尝试。

如图，我足足花了周末两天时间，提交了63次，才彻底跑成功了整个流程。本文以此项目为示例，讲解gitlab ci如何配置、运行以及自动部署你的项目。

在此之前,想要了解CICD的工作流、ci配置编写及runner的安装等基础知识,可以参考这篇文章:Gitlab-CI配置及使用全流程总结

当然，本文默认你已经掌握了docker的基本使用。(没有接触过docker的人建议去尝试一下下)

准备工作

运行的项目

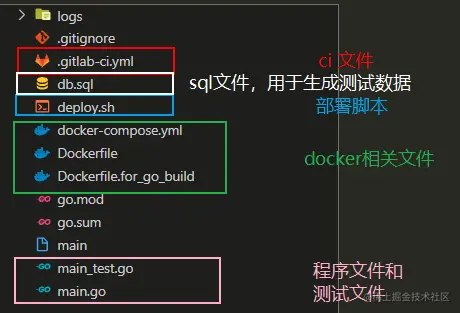

首先，需要准备一个用来运行的项目，这个项目可以是任何你喜欢的语言、你喜欢的框架项目，这不是关键。作为示例，本文使用的是go语言写的程序，程序主要是从mysql中查询了一行记录然后返回。我们需要先了解下项目的目录结构，这有助于稍后理解ci文件中的部分内容：

  • .gitlab-ci.yml：这是本文的主角，gitlab会自动识别该文件名，然后运行你定义的工作流程；

  • db.sql：里面是sql语句，主要用于在ci中创建测试所需的数据库和测试数据。

  • deploy.sh：这个是拿来自动部署时运行的命令行，主要工作是 拉取最新镜像=>运行最新镜像=>清除tag为none的无用镜像；

    #!/bin/bash

docker-compose down
docker-compose pull
docker-compose up -d prod
docker image prune -f

  • docker-compose.yml,Dockerfile,Dockerfile.for_go_build：docker相关的三个文件，deploy.sh中的命令根据docker-compose.yml中的内容运行应用镜像。Dockerfile将项目构建为应用部署的镜像，Dockerfile.for_go_build文件专门用于构建一个额外的镜像，这个镜像通常会安装许多额外的依赖包，主要为编译go程序、测试等工作提供基础依赖环境。这样可以保证在生产环境运行的应用镜像体积小、干净纯粹。

    # Dockerfile.for_go_build 构建为 registry.cn-chengdu.aliyuncs.com/yangsj/go-build-alpine:latest
FROM golang:1.15-alpine
RUN sed -i "s/dl-cdn.alpinelinux.org/mirrors.aliyun.com/g" /etc/apk/repositories
RUN apk --update --no-cache add mariadb-client g++ rsync openssh
RUN go env -w GOPROXY=https://goproxy.cn,direct

    # Dockerfile 构建为应用程序运行的镜像 registry.cn-chengdu.aliyuncs.com/yangsj/gitlab-cicd:latest
FROM registry.cn-chengdu.aliyuncs.com/yangsj/go-build-alpine:latest AS builder
WORKDIR /code
COPY . /code
RUN go fmt && go mod tidy
RUN go build main.go

FROM alpine:latest
WORKDIR /code
COPY --from=builder /code/main /code/main
CMD [ "/code/main" ]

  • 其他文件： 不重要，忽略。

运行的工具

现在准备好了可以运行的项目，还需要准备可以运行ci的工具人——gitlab-runner。但是，注意如果你的gitlab中已经存在可以运行的runner了，那么下面的步骤可以省略了。现在假定不存在任何runner，需要我们自己为项目注册一个runner：

首先安装这个工具人：

# linux[ubuntu]
sudo apt install  gitlab-runner
# Mac
brew install gitlab-runner

安装好了之后，可以进行两种操作：

  1. 在本地用runner运行你ci中的job，例如需要运行测试流程，我们指定runner使用docker通过本地镜像来运行test_job：

    gitlab-runner exec docker test_job --docker-pull-policy=never

  2. 为你gitlab中的项目注册runner，这样当你在进行代码提交、打tag等操作时，runner就会运行你的ci配置。可以输入如下命令进行注册：

    gitlab-runner register

    具体如何注册runner，这里就没有必要细说了，网上一搜一大把。这里需要说明的是，企业开发注册runner需要通过参数提供安全证书，个人普通用户可以直接进行注册。

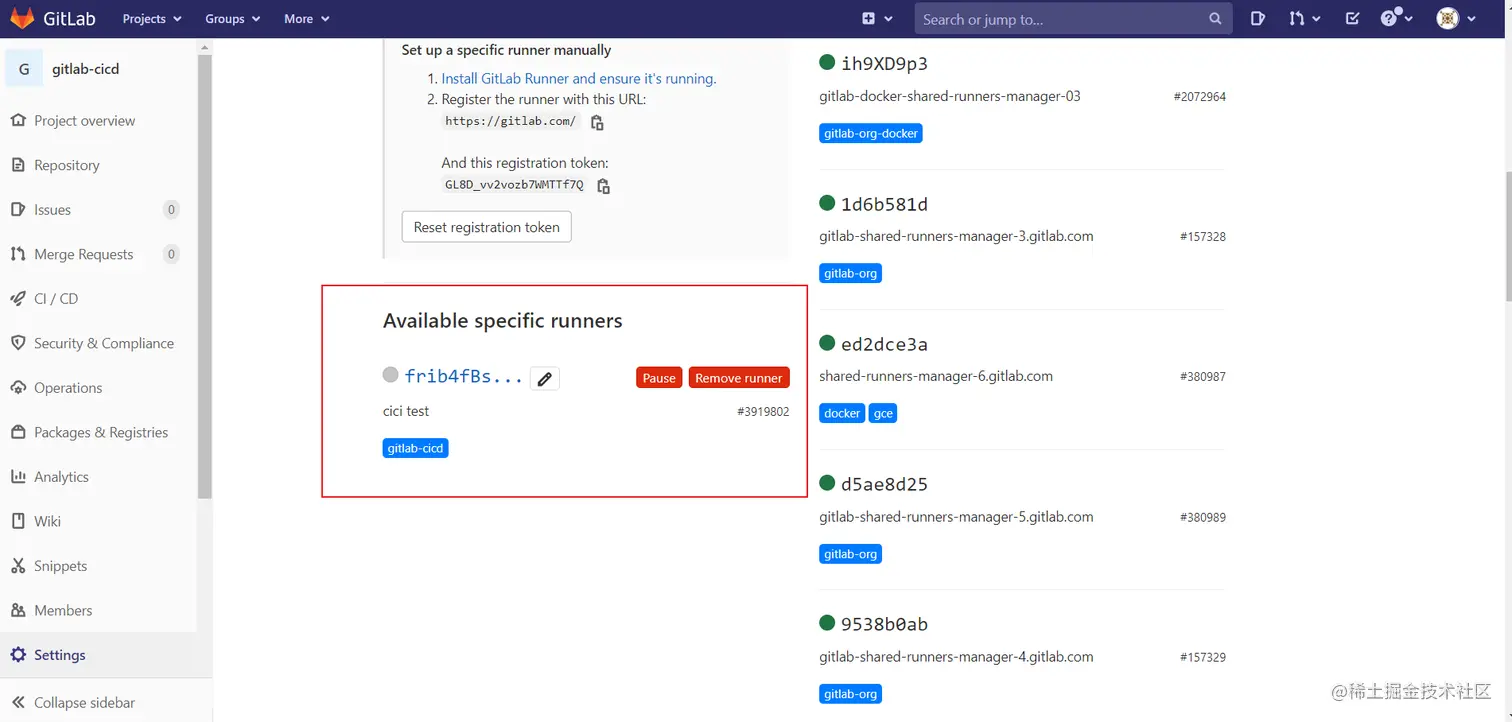

工具人注册好了，在你的项目settings->CI/CD中就可以看到该runner：

CI文件说明

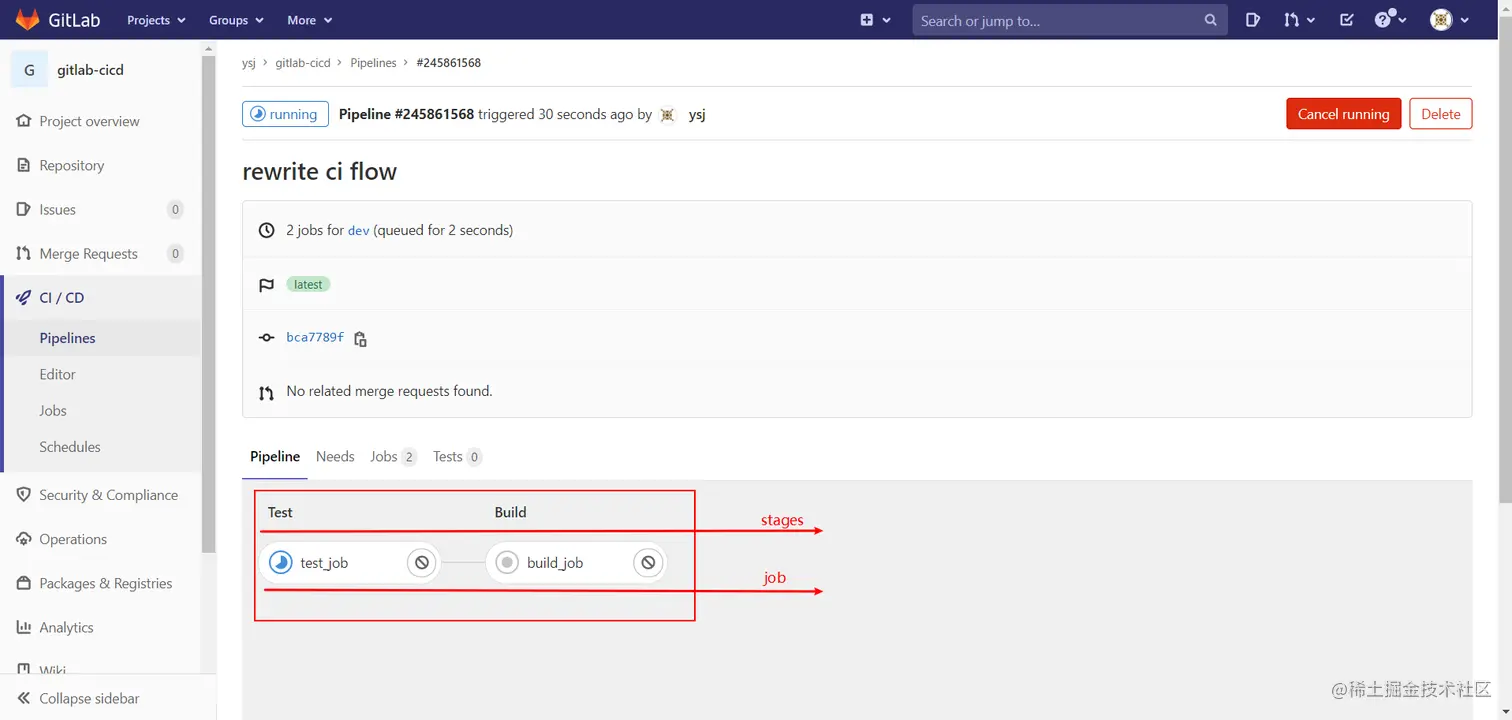

此部分详细说明.gitlab-ci.yml中的全部内容。为了便于后文对ci配置的理解，这里截个图（如下）。这是为dev分支定义的两个阶段stages(test、build)和对应的jobs(test_job、build_job)， build阶段依赖于test阶段，图中test stage正在运行：

CI阶段

ci中的各个阶段stages具体视项目实际需要而定，你可以定义多个阶段，也可以只定义一个。各阶段可以前后依赖、也可以各自独立，组成了整个工作流程。 示例项目中我定义了三个，分别为测试阶段test、编译阶段build和部署阶段deploy：

stages:
  - test
  - build
  - deploy

这三个阶段意味着我定义的工作流程是：测试阶段运行测试程序=>测试成功后编译打包我的应用=>部署编译打包后的应用程序。这个流程你可以自由发挥。

测试阶段

定义好了stages后，我们需要为各个stage定义具体的工作内容，我定义的测试阶段需要做如下工作：

test_job:
  stage: test
  image: registry.cn-chengdu.aliyuncs.com/yangsj/go-build-alpine:latest
  environment:
    name: test_ci
  variables:
    MYSQL_ROOT_PASSWORD: rootroot
    MYSQL_DATABASE: hello
    TEST_CICD_ENV: dev
  services:
    - name: mysql:5.7.17
      alias: mysql
  before_script:
    - mysql --version
    - mysql -uroot -p$MYSQL_ROOT_PASSWORD -hmysql < ./db.sql

  script:
    - go fmt && go mod tidy
    - CGO_ENABLED=0 go build main.go
    - go test -v

  # tags:
  #   - gitlab-cicd
  only:
    - dev

  • stage: 我的test_job属于test 阶段；

  • image: 运行test_job的基础环境由go-build-alpine:latest镜像提供，runner在运行test_job时会去拉取这个镜像作为基础运行环境;

  • variables: 指定运行这个job所需要的环境变量为 mysql数据库的密码、mysql使用的数据库以及TEST_CICD_ENV这个变量;TEST_CICD_ENV是main.go运行需要的变量，根据其不同的值读取数据库不同的配置，所以你可以在variables中自由定义你需要的环境变量，然后在程序中读取它;

  • services: 定义test_job运行的依赖服务为mysql5.7.17，并取别名为mysql，这其实是runner帮你运行了一个mysql容器;

  • before_script：在运行正式脚本前，进行一些预处理，比如显示mysql版本、登录mysql并通过db.sql创建测试数据库及测试数据。这个不是必须的;

  • script: 主要的测试命令，示例为编译go程序、并运行程序中所有测试文件*_test.go。script内容是必须的，否则runner会运行失败，并提示你需要有此部分内容;

  • tags: 指定运行test_job的runner的tags为gitlab-cicd。runner的tags在注册时输入的。（如果你发现你的runner一直处于pending状态， 那么或许可以注掉这个tags试试。我尝试了好久才成功运行的，百度一大堆都是叫你编辑runner，勾选下面这个选项，然而对我不管用：)

  • only: 指定这个test_job只在dev分支起作用。

编译阶段

当测试通过后，我们需要编译程序，然后自动构建并上传镜像。build_job主要定义了这些内容：

build_job:
  stage: build
  dependencies:
    - test_job
  environment:
    name: test_ci
  variables:
    MAIN_IMAGE: registry.cn-chengdu.aliyuncs.com/yangsj/gitlab-cicd:latest
    DOCKER_HOST: tcp://docker:2375
  image: docker:latest
  services:
    - docker:dind
  before_script:
    - docker login --username=<填你的> --password=<填你的> registry.cn-chengdu.aliyuncs.com
  script:
    - set -ex
    - docker build . -t $MAIN_IMAGE
    - docker push $MAIN_IMAGE
    - docker image prune -f
  only:
    - dev
  • stage: 指定build_job属于build阶段;
  • dependencies: 指定build_job依赖于test_job，只有依赖的test_job运行成功后才会运行build_job;
  • environment: 指定build_job与test_job属于同一个环境，即ci测试阶段，这是自由定义的名称；
  • variables: 指定环境变量，这里MAIN_IMAGE代表了要构建的镜像名，因为太长了，指定为变量后可以通过$MAIN_IMAGE来代替，DOCKER_HOST指定docker daemon监听的服务地址。
  • image、services: 在ci中运行docker，是一个"docker in docker"问题，这两个是必须的，你可以认为这是一个固定写法组合；
  • before_script: 运行docker前，进行登录，这个视具体需要相应更改；
  • script: 构建镜像=>推送镜像=>删除无用镜像
  • only: runner只在dev分支运行。

build_job是一个docker in docker 问题， 也就是在docker中运行docker，这是一个并不推荐的做法，网上也有分析各种理由，这里只是作为演示这么做了。实际build_job在这个小示例中确实能够运行成功，但是长时间会处于运行中，有时会达到20-30分钟才会成功。总之，比较迷，因为我在公司的项目中也这么干了，但是却跑不起来。所以，我在实际使用中，采用的是手动构建镜像并推送。

部署阶段

构建镜像并推送至仓库后，我们需要自动在服务器上拉取最新的镜像并运行，示例中采用的是deploy.sh命令行根据docker-compose.yml文件来启动应用。所以，我们需要在部署阶段，将项目中的docker-compose.yml以及deploy.sh两个文件上传至服务器指定目录，然后运行deploy.sh。而上传文件，本文使用rsync通过ssh协议上传至服务器:

deploy_job:
  stage: deploy
  dependencies:
    - build_job
  image: registry.cn-chengdu.aliyuncs.com/yangsj/go-build-alpine:latest
  environment:
    name: deploy_prod
  before_script:
    - mkdir -p ~/.ssh
    - eval $(ssh-agent -s)
    - echo "$TEST_KNOWN_HOST" > ~/.ssh/known_hosts
    - echo "$TEST_CONFIG" > ~/.ssh/config
    - echo "$SSH_PRIVATE_KEY" > ~/.ssh/id_rsa
    - chmod 0600 ~/.ssh/id_rsa
    - cat ~/.ssh/id_rsa
    - ssh-add
  script:
    - rsync -av docker-compose.yml deploy.sh root@huaweiyun:/dockers
    - ssh huaweiyun "cd /dockers;bash deploy.sh;"
  only:
    - master
  • stage: deploy_job属于deploy阶段;
  • dependencies: deploy_job依赖于 build_job；
  • image：指定go-build-alpine:latest为基础运行环境；
  • environment: 指定 deploy_job的环境名为deploy_prod；
  • before_script: 这部分主要在做ssh配置，以让你的runner能够通过ssh来上传部署需要的文件；
  • script: 通过rsync将docker-compose.yml、deploy.sh上传至华为云服务器的/dockers目录中=>然后再ssh到华为云服务器并执行命令行cd /dockers;bash deploy.sh;
  • only: 指定 deploy_job只在master分支运行。

ssh话题

如果你对ssh的流程不是很了解，那么上述部署阶段中before_script的内容，你可能会很懵圈，不知道在做什么。如果是，推荐你去看下阮一峰大佬的ssh教程。这里针对部署阶段的ssh内容做个简要的解释：

假定用户名为root，当我们要通过ssh连接到服务器时，需要输入命令：

ssh [-p 22] root@139.9.240.168

因为每次都要输入用户名@服务器地址，所以可以在~/.ssh/config文件中配置：

# ~/.ssh/config
Host huaweiyun
  Port 22
  HostName 139.9.240.168
  User root
  IdentityFile ~/.ssh/id_rsa

然后就可以直接输入如下简短的命令进行登录：

ssh huaweiyun

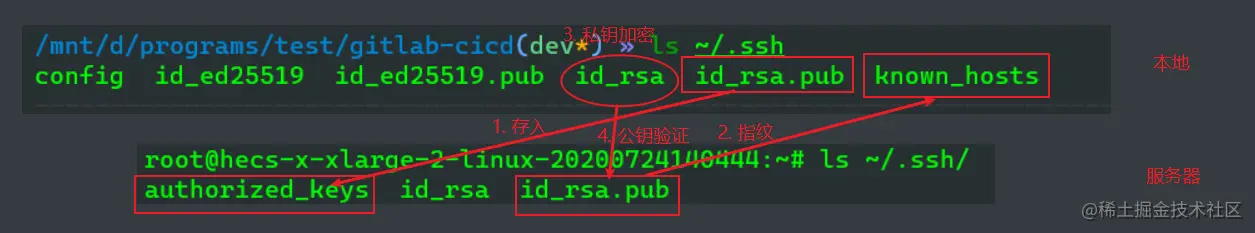

通过密钥登录的过程有如下四个步骤：

  1. 首先需要将你的公钥id_rsa.pub中的内容存入服务器中authorized_keys文件中，这一步你可以手动拷贝，也可以直接运行如下命令自动上传至服务器：

    ssh-copy-id -i ~/.ssh/id_rsa.pub root@139.9.240.168 # 注意服务器地址换成你自己的。

  2. 当你通过命令ssh至服务器时，会询问你陌生服务器是否是你需要连接的目标服务器，选择yes会将服务器公钥的指纹存入本地的known_hosts文件中，下次连接时就不会再次询问；

  3. 服务器会发送随机数据至本地，本地通过私钥id_rsa进行加密后发送至服务器；

  4. 服务器通过公钥进行解密，通过则连接成功。(图中4画错了，公钥肯定是与本地私钥成对的公钥，不是服务器的公钥，这里不重新画了。)

所以，为了在ci中能够自动通过ssh进行连接，我们需要准备4件事情：

  1. 将你的公钥存至服务器；

  2. 将你电脑中服务器的公钥指纹保持至ci的~/.ssh/known_hosts文件中。查看你电脑中目标服务器指纹的命令是：

    ssh-keyscan -p 22 139.9.240.168 # 请换成你的服务器端口和ip

  3. 将你的ssh配置保存至ci的 ~/.ssh/config文件中。其实你也可以不用config的形式，直接通过username@ip的形式连接，但是这样后续命令中如果需要再次ssh，就会重复编写冗长的代码。推荐config的形式，保密性更好，更简洁。

  4. 将你的私钥保存至ci的 ~/.ssh/id_rsa文件中，同时修改权限为0600, 否则ci会提示你文件权限过大而失败。

关于ssh会话ssh-agent不了解的可以自行去学习，其实就是避免重复输入密码。

ci中整个ssh的操作，其实就是在模拟你本地的ssh环境，因为你本地配置好后可以直接ssh到服务器，所以只需要拷贝相应的值到ci相应的文件中，ci就能够通过这些配置直接ssh到服务器了，然后就可以根据脚本自动上传文件。在实际的开发中，一般不会是你自己工作电脑的ssh配置，万一你跑路了呢？往往是一个公共的配置，大家在ci中都使用一样的配置。

最后，再来看deploy_job中这段脚本， 应该就很简单了：

  before_script:
    - mkdir -p ~/.ssh
    - eval $(ssh-agent -s)
    - echo "$TEST_KNOWN_HOST" > ~/.ssh/known_hosts
    - echo "$TEST_CONFIG" > ~/.ssh/config
    - echo "$SSH_PRIVATE_KEY" > ~/.ssh/id_rsa
    - chmod 0600 ~/.ssh/id_rsa
    - cat ~/.ssh/id_rsa
    - ssh-add

其中，为了安全性，具体的ssh配置值，如$TEST_CONFIG配置为runner中的变量，因为不可能将ssh的相关配置值直接暴露出来。关于runner变量的配置，可以在gitlab的settings->CI/CD->Variables中配置，如图：

最后

gitlab的cicd体验下来，发现功能其实并不是很强大，docker in docker问题是最失败的，不知道专业的CICD工具如何，例如目前使用最多的jenkins，有时间也捣鼓捣鼓下。水平有限，如有不当之处，还请指正。
