Swift对象

Swift编译简介

我们先来看一段简单代码

class LYPerson {
    var age : Int = 19
    var name: String = "LY"
}

let p = LYPerson()

接下来，我们想要研究的是，这个默认初始化器到底做了一个什么样的操作，在这里我们引入 SIL(Swift intermediate language),在来阅读SIL的代码之前，我们先来了解一下什么是SIL.

iOS开发的语言不管是OC还是Swift后端都是通过LLVM进行编译的。如图所示： 可以看到：OC是通过clang编译器，编译成IR，然后在生成可执行文件.o Swift则是通过Swfit编译器编译成IR，然后在生成可执行文件。

swift在编译过程中使用的前端编译器是 swiftc,我们可以通过swiftc -h命令查看它能做什么样的事情。

Desktop % swiftc -help
OVERVIEW: Swift compiler

USAGE: swiftc

MODES:
  -dump-ast              Parse and type-check input file(s) and dump AST(s)
  -dump-parse            Parse input file(s) and dump AST(s)
  -dump-pcm              Dump debugging information about a precompiled Clang module
  -dump-scope-maps <expanded-or-list-of-line:column>
                         Parse and type-check input file(s) and dump the scope map(s)
  -dump-type-info        Output YAML dump of fixed-size types from all imported modules
  -dump-type-refinement-contexts
                         Type-check input file(s) and dump type refinement contexts(s)
  -emit-assembly         Emit assembly file(s) (-S)
  -emit-bc               Emit LLVM BC file(s)
  -emit-executable       Emit a linked executable
  -emit-imported-modules Emit a list of the imported modules
  -emit-ir               Emit LLVM IR file(s)
  -emit-library          Emit a linked library
  -emit-object           Emit object file(s) (-c)
  -emit-pcm              Emit a precompiled Clang module from a module map
  -emit-sibgen           Emit serialized AST + raw SIL file(s)
  -emit-sib              Emit serialized AST + canonical SIL file(s)
  -emit-silgen           Emit raw SIL file(s)
  -emit-sil              Emit canonical SIL file(s)
  -index-file            Produce index data for a source file
  -parse                 Parse input file(s)
  -print-ast             Parse and type-check input file(s) and pretty print AST(s)
  -resolve-imports       Parse and resolve imports in input file(s)
  -typecheck             Parse and type-check input file(s)

接下来，我们使用 swiftc命令，将以上代码编译为SIL

// 将 main.swift 文件 使用swiftc编译后 覆盖写入 ./main.sil文件中，并打开。
swiftc -emit-sil main.swift > ./main.sil && open main.sil

我们使用VSCode打开SIL文件

class LYPerson {
  @_hasStorage @_hasInitialValue var age: Int { get set }
  @_hasStorage @_hasInitialValue var name: String { get set }
  @objc deinit
  init()
}

我们可以看到，这里生成了

• 两个存储属性
• deinit方法
• 初始化init方法

接下来我们来分析整个SIL文件

// main
sil @main : $@convention(c) (Int32, UnsafeMutablePointer<Optional<UnsafeMutablePointer<Int8>>>) -> Int32 {
bb0(%0 : $Int32, %1 : $UnsafeMutablePointer<Optional<UnsafeMutablePointer<Int8>>>):
  alloc_global @$s4main1pAA8LYPersonCvp           // id: %2
  %3 = global_addr @$s4main1pAA8LYPersonCvp : $*LYPerson // user: %7
  %4 = metatype $@thick LYPerson.Type             // user: %6
  // function_ref LYPerson.__allocating_init()
  %5 = function_ref @$s4main8LYPersonCACycfC : $@convention(method) (@thick LYPerson.Type) -> @owned LYPerson // user: %6
  %6 = apply %5(%4) : $@convention(method) (@thick LYPerson.Type) -> @owned LYPerson // user: %7
  store %6 to %3 : $*LYPerson                     // id: %7
  %8 = integer_literal $Builtin.Int32, 0          // user: %9
  %9 = struct $Int32 (%8 : $Builtin.Int32)        // user: %10
  return %9 : $Int32                              // id: %10
} /

• main函数是swift里面默认的入口函数，在写代码的时候，把它给省略了。
• alloc_global:我们可以使用

 xcrun swift-demangle s4main1pAA8LYPersonCvp

对字符串进行反混淆

$s4main1pAA8LYPersonCvp ---> main.p : main.LYPerson

我们可以看出 alloc_global在这里全局初始化了一个 LYPerson对象，就是 p变量。

• function_ref @$s4main8LYPersonCACycfC : 是 __allocating_init方法的方法引用。
• 紧接着使用 apply调用 __allocating_init方法，参数为 metatype。
• store: 将 生成的实例变量 赋值给 p变量。

// variable initialization expression of LYPerson.age
sil hidden [transparent] @$s4main8LYPersonC3ageSivpfi : $@convention(thin) () -> Int {
bb0:

  %0 = integer_literal $Builtin.Int64, 19         // user: %1
  %1 = struct $Int (%0 : $Builtin.Int64)          // user: %2
  return %1 : $Int                                // id: %2
} // end sil function '$s4main8LYPersonC3ageSivpfi'

• 主要功能为 构建一个整型变量
• integer_literal：生成整形立即数 19.
• struct $Int: 在 swift 中整型变量实际上是一个结构体

实例对象的结构

__allocating_init()

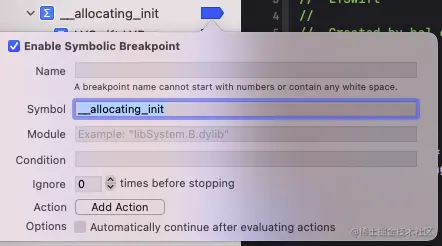

通过对sil文件的分析，我们知道了swift对象在初始化的时候，是通过__allocating_init方法创建的，我们通过Xcode来探索__allocating_init。 首先，我们设置一个符号断点 然后运行工程

LYSwift`LYPerson.__allocating_init():
    0x100003bf0 <+0>:  pushq  %rbp
    0x100003bf1 <+1>:  movq   %rsp, %rbp
    0x100003bf4 <+4>:  pushq  %r13
    0x100003bf6 <+6>:  pushq  %rax
    0x100003bf7 <+7>:  movl   $0x28, %esi
    0x100003bfc <+12>: movl   $0x7, %edx
->  0x100003c01 <+17>: movq   %r13, %rdi
    0x100003c04 <+20>: callq  0x100003d6e               ; symbol stub for: swift_allocObject
    0x100003c09 <+25>: movq   %rax, %r13
    0x100003c0c <+28>: callq  0x100003c50               ; LYSwift.LYPerson.init() -> LYSwift.LYPerson at main.swift:11
    0x100003c11 <+33>: addq   $0x8, %rsp
    0x100003c15 <+37>: popq   %r13
    0x100003c17 <+39>: popq   %rbp
    0x100003c18 <+40>: retq

在这里调用了 swift_allocObject方法

我们在swift源码中查看该函数

static HeapObject *_swift_allocObject_(HeapMetadata const *metadata,
                                       size_t requiredSize,
                                       size_t requiredAlignmentMask) {
  assert(isAlignmentMask(requiredAlignmentMask));
  auto object = reinterpret_cast<HeapObject *>(
      swift_slowAlloc(requiredSize, requiredAlignmentMask));

  // NOTE: this relies on the C++17 guaranteed semantics of no null-pointer
  // check on the placement new allocator which we have observed on Windows,
  // Linux, and macOS.
  new (object) HeapObject(metadata);

  // If leak tracking is enabled, start tracking this object.
  SWIFT_LEAKS_START_TRACKING_OBJECT(object);

  SWIFT_RT_TRACK_INVOCATION(object, swift_allocObject);

  return object;
}

该方法最终创建了一个实例对象，生成 LYPerson对象需要 40字节空间大小，内存为 8字节对齐. 对象的就是一个HeapObject结构体，通过metadata元数据来创建metadata。 通过 swift_slowAlloc在内存中申请 size大小的空间。

HeapObject

HeapObject的初始化方法为

HeapObject(HeapMetadata const *newMetadata)
	: metadata(newMetadata)
    , refCounts(InlineRefCounts::Initialized)
{}

HeapObject：里面有两个参数，一个是 metadata,一个是 refCounts。metadata就是元类型数据，refCounts是对象的引用计数，在swift中，内存管理也是使用引用计数做的。HeapMetadata是一个指针类型的数据，其空间大小为8字节。refCounts: Refcounts其大小为8字节，所以 HeapObject 默认占用 16字节空间。

在OC中，实例对象的本质是 objc_object（Class isa），其默认大小为 8 字节

类对象的结构

HeapMetadata

HeapMetadata就是swift中的类结构，里面记录的信息就是类的信息。HeapMetadata是 TargetHeapMetadata 的别名，TargetHeapMetadata是一个结构体，继承至 TargetMetadata ,TargetMetadata也是一个结构体

struct TargetMetadata {
private:
    StoredPointer Kind;
}

Kind是一个 unsigned const long类型的数据，主要是用来区分是哪种类型的元数据，在 MetadataKind.def里面，我们可以看到所有的元数据类型。 kind的种类为：

name	Value	name	Value
Class	0x0	ObjCClassWrapper	0x305
Struct	0x200	ExistentialMetatype	0x306
Enum	0x201	HeapLocalVariable	0x400
Optional	0x202	HeapGenericLocalVariable	0x500
ForeignClass	0x203	ErrorObject	0x501
Opaque	0x300	LastEnumerated	0x7FF
Tuple	0x301
Function	0x302
Existential	0x303
Metatype	0x304

如果我们通过 kind 获取的类型为 Class，其返回的类型为 TargetClassMetadata。通过阅读源码我们可得如下继承关系：

TargetClassMetadata(所有class类属性)->TargetAnyClassMetadata(kind,superClass, cacheData)->TargetHeapMetadata -> TargetMetadata(kind)

这样我们就总结出metadata的数据结构了

struct swift_class_t {
	void *kind; // kind (unsigned long)
    void *superClass;
    void *cacheData;
    uint32_t flags; //4
    uint32_t instanceAddressOffset; // 4
    uint32_t instanceSize; // 4
    uint16_t instanceAlignMask; // 2
    //....

}

实例对象和类对象绑定

前面我们对Swift对象和Swift类对象的结构进行了探索，下面我们通过内容绑定的形式来验证能否进行内存映射。

// swift对象
struct HeapObject {

    var metadata: UnsafeRawPointer

    var refcounted1: UInt32

    var refcounted2: UInt32

}
// swift-class对象
struct Metadata{

    var kind: Int

    var superClass: Any.Type

    var cacheData: (Int, Int)

    var data: Int

    var classFlags: Int32

    var instanceAddressPoint: UInt32

    var instanceSize: UInt32

    var instanceAlignmentMask: UInt16

    var reserved: UInt16

    var classSize: UInt32

    var classAddressPoint: UInt32

    var typeDescriptor: UnsafeMutableRawPointer

    var iVarDestroyer: UnsafeRawPointer

}

// 实例
class Person {

    var age: Int = 18

    var name: String = "GG"

}
var t = Person()
// 将实例 t 绑定到 HeapObject 结构体上面
let objcRawPtr = Unmanaged.passUnretained(t as AnyObject).toOpaque()

let objcPtr = objcRawPtr.bindMemory(to: HeapObject.self, capacity: 1)

print(objcPtr.pointee)

// 绑定到swift-class结构体上
let metadata = objcPtr.pointee.metadata.bindMemory(to: Metadata.self, capacity: MemoryLayout<Metadata>.stride).pointee

print(metadata)

输出结果如下

HeapObject(metadata: 0x00000001000081a8, refcounted1: 3, refcounted2: 0)

Metadata(kind: 4295000432, superClass: _TtCs12_SwiftObject, cacheData: (140733732518560, 140943646785536), data: 4301294722, classFlags: 2, instanceAddressPoint: 0, instanceSize: 40, instanceAlignmentMask: 7, reserved: 0, classSize: 168, classAddressPoint: 16, typeDescriptor: 0x0000000100003c68, iVarDestroyer: 0x0000000000000000)

可以看出，能够完美的映射到该内存处。

总结

在这里我们探索了swift实例对象的初始化过程和swift类对象的结构。实例对象的本质是一个HeapObject结构体，默认里面包含了两个属性 metadata和 refCount,其默认大小为16字节， metadata代表其为哪种类型的数据，refCount为该对象的引用计数。swift类对象本质是 TargetClassMetaData的结构体，里面包含了类的一些基本信息（kind, superClass）等。

本文用的命令汇总

// 将 main.swift 使用 swiftc 编译成 sil文件，并打开
swiftc -emit-sil main.swift > ./main.sil && open main.sil
// 对字符串进行 swift 反混淆
xcrun swift-demangle s4main1pAA8LYPersonCvp
