Hystrix熔断器

1、微服务中的雪崩效应

微服务中，⼀个请求可能需要多个微服务接⼝才能实现，会形成复杂的调⽤链路

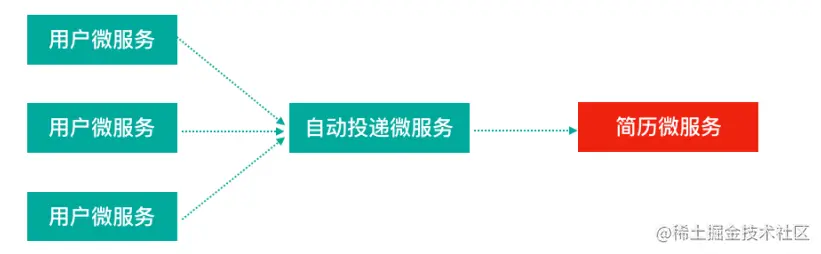

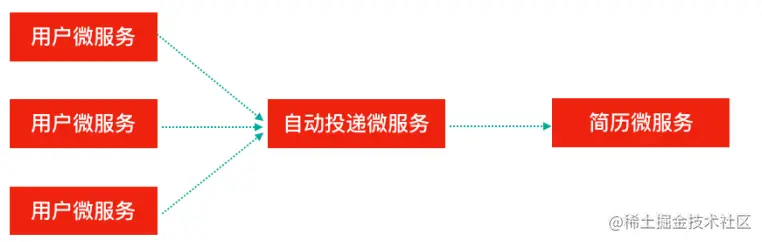

首先，我们来看一个正常的微服务请求，用户微服务-> 自动投递微服务 -> 简历微服务。目前各个接口都是工作良好

但是，万一最后一个服务挂了或者响应特别慢呢？

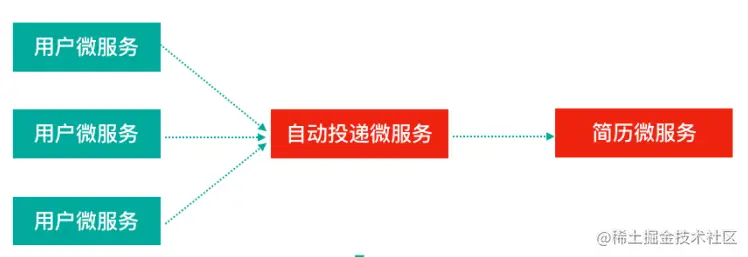

搞得中间服务 也慢了，堆积了大量的请求

最终，就造成了服务雪崩的情况。这样的例子在各大电商网站的经历应该不会少

这里说两个概念扇入，扇出

• 扇入：代表着该微服务被调⽤的次数，扇⼊⼤，说明该模块复⽤性好
• 扇出：该微服务调⽤其他微服务的个数，扇出⼤，说明业务逻辑复杂

扇⼊⼤是⼀个好事，扇出⼤不⼀定是好事

雪崩效应在微服务架构中，⼀个应⽤可能会有多个微服务组成，微服务之间的数据交互通过远程过程调⽤完成。这就带来⼀个问题，假设微服务A调⽤微服务B和微服务C，微服务B和微服务C⼜调⽤其它的微服务，这就是所谓的“扇出”。如果扇出的链路上某个微服务的调⽤响应时间过⻓或者不可⽤，对微服务A的调⽤就会占⽤越来越多的系统资源，进⽽引起系统崩溃，所谓的“雪崩效应”。

如上图所示，最下游简历微服务响应时间过⻓，⼤量请求阻塞，⼤量线程不会释放，会导致服务器资源耗尽，最终导致上游服务甚⾄整个系统瘫痪。

2、雪崩效应解决⽅案

从可⽤性可靠性着想，为防⽌系统的整体缓慢甚⾄崩溃，采⽤的技术⼿段；下⾯，我们介绍三种技术⼿段应对微服务中的雪崩效应，这三种⼿段都是从系统可⽤性、可靠性⻆度出发，尽量防⽌系统整体缓慢甚⾄瘫痪。

• 服务熔断

  熔断机制是应对雪崩效应的⼀种微服务链路保护机制。我们在各种场景下都会接触到熔断这两个字。⾼压电路中，如果某个地⽅的电压过⾼，熔断器就会熔断，对电路进⾏保护。股票交易中，如果股票指数过⾼，也会采⽤熔断机制，暂停股票的交易。同样，在微服务架构中，熔断机制也是起着类似的作⽤。当扇出链路的某个微服务不可⽤或者响应时间太⻓时，熔断该节点微服务的调⽤，进⾏服务的降级，快速返回错误的响应信息。当检测到该节点微服务调⽤响应正常后，恢复调⽤链路。

  注意：

  1）服务熔断重点在“断”，切断对下游服务的调⽤

  2）服务熔断和服务降级往往是⼀起使⽤的，Hystrix就是这样。

• 服务降级

  通俗讲就是整体资源不够⽤了，先将⼀些不关紧的服务停掉（调⽤我的时候，给你返回⼀个预留的值，也叫做兜底数据），待渡过难关⾼峰过去，再把那些服务打开。

  服务降级⼀般是从整体考虑，就是当某个服务熔断之后，服务器将不再被调⽤，此刻客户端可以⾃⼰准备⼀个本地的fallback回调，返回⼀个缺省值，这样做，虽然服务⽔平下降，但好⽍可⽤，⽐直接挂掉要强

• 服务限流

  服务降级是当服务出问题或者影响到核⼼流程的性能时，暂时将服务屏蔽掉，待⾼峰或者问题解决后再打开；但是有些场景并不能⽤服务降级来解决，⽐如秒杀业务这样的核⼼功能，这个时候可以结合服务限流来限制这些场景的并发/请求量 限流措施也很多，⽐如

  • 限制总并发数（⽐如数据库连接池、线程池）
  • 限制瞬时并发数（如nginx限制瞬时并发连接数）
  • 限制时间窗⼝内的平均速率（如Guava的RateLimiter、nginx的limit_req模块，
  • 限制每秒的平均速率）
  • 限制远程接⼝调⽤速率、限制MQ的消费速率等

3、Hystrix简介

[来⾃官⽹]Hystrix（豪猪----->刺），宣⾔“defend your app”是由Netflix开源的⼀个 延迟和容错库，⽤于隔离访问远程系统、服务或者第三⽅库，防⽌级联失败，从⽽ 提升系统的可⽤性与容错性。Hystrix主要通过以下⼏点实现延迟和容错。

• 包裹请求：使⽤HystrixCommand包裹对依赖的调⽤逻辑。 ⾃动投递微服务⽅法（@HystrixCommand 添加Hystrix控制） ——调⽤简历微服务

• 跳闸机制：当某服务的错误率超过⼀定的阈值时，Hystrix可以跳闸，停⽌请求该服务⼀段时间。

• 资源隔离：Hystrix为每个依赖都维护了⼀个⼩型的线程池(舱壁模式)（或者信号量）。如果该线程池已满， 发往该依赖的请求就被⽴即拒绝，⽽不是排队等待，从⽽加速失败判定。

• 监控：Hystrix可以近乎实时地监控运⾏指标和配置的变化，例如成功、失败、超时、以及被拒绝 的请求等。

• 回退机制：当请求失败、超时、被拒绝，或当断路器打开时，执⾏回退逻辑。回退逻辑由开发⼈员 ⾃⾏提供，例如返回⼀个缺省值。

• ⾃我修复：断路器打开⼀段时间后，会⾃动进⼊“半开”状态。

4、Hystrix熔断应⽤

简历微服务⻓时间没有响应，服务消费者—>⾃动投递微服务快速失败给⽤户

（1） 服务消费者⼯程引⼊Hystrix依赖坐标

  <dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
  </dependency>

（2） 服务消费者 增加 @EnableCircuitBreaker 注解

//@EnableHystrix ==> 开启断路器
@EnableCircuitBreaker  //==> 开启断路器，适用性更广
@EnableDiscoveryClient //==> 开启注册中心客户端通用型
@SpringBootApplication
public class AutodeliverApplicaton {
    public static void main(String[] args) {
        SpringApplication.run(AutodeliverApplicaton.class,args);
    }
    //使用Resttemple进行远程调用,先对注入该对象
    @LoadBalanced
    @Bean
    public RestTemplate getRestTemplete(){
        return new RestTemplate();
    }
}

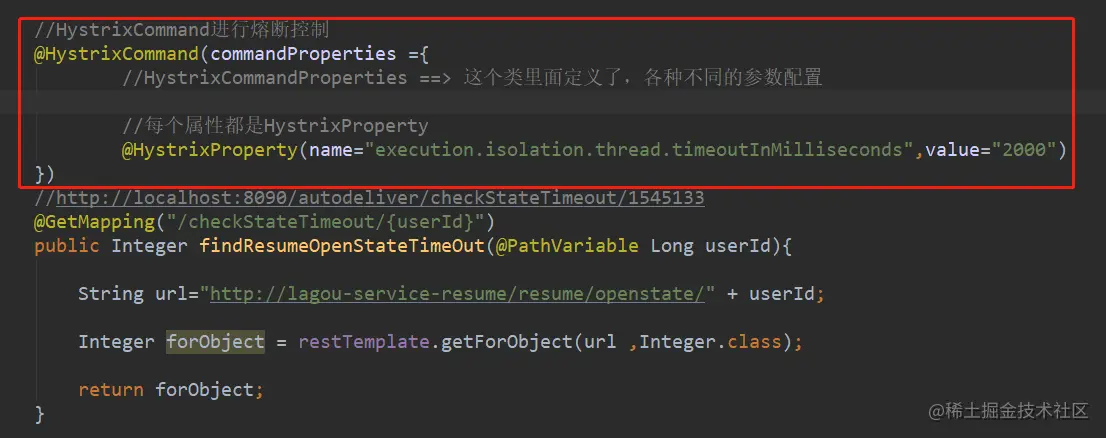

（3）配置hystix相关参数,HystrixCommandProperties类中，声明了各种hystix配置项， 这里使用的是超时配置项： execution.isolation.thread.timeoutInMilliseconds ，意思是，调用这个接口的时候，如果接口处理的时间大于2秒后，则会报错

  //HystrixCommand进行熔断控制
  @HystrixCommand(commandProperties ={
  	@HystrixProperty(name="execution.isolation.thread.timeoutInMilliseconds",value="2000")
  })
  @GetMapping("/checkStateTimeout/{userId}")
  public Integer findResumeOpenStateTimeOut(@PathVariable Long userId){
    String url="http://lagou-service-resume/resume/openstate/" + userId;
    Integer forObject = restTemplate.getForObject(url ,Integer.class);
    return forObject;
  }

（4）接着改造 一下简历微服务的接口，让接口返回时，睡个个10秒Thread.sleep(10000);

@GetMapping("/openstate/{userId}")
public Integer findDefaultResumeState(@PathVariable Long userId){
  try {
 	 Thread.sleep(10000);
  } catch (InterruptedException e) {
	  e.printStackTrace();
  }

  System.out.println("===》》》》》》》》》》》》我是8080");
  return port;
}

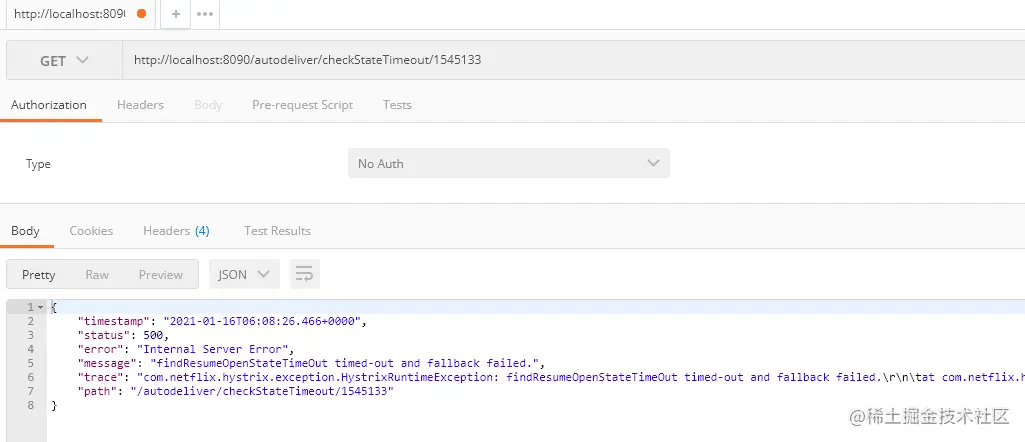

（5） 重新发布项目后，调用简历投递服务，会发现，在请求接口时,负载均衡到了8080项目，因为简历微服务的接口调用过程过长，导致发生崩溃了

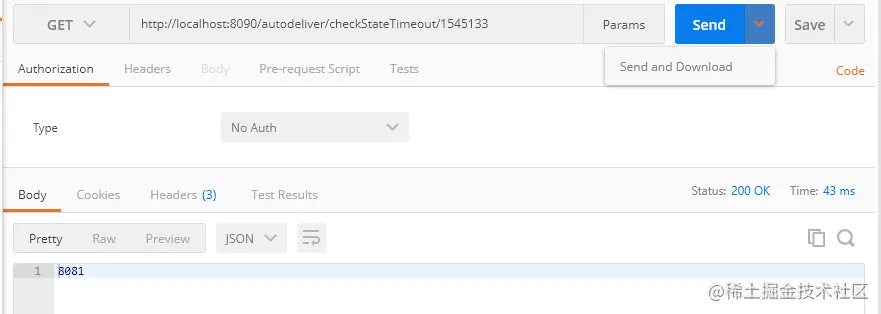

调用正常的简历微服务8081时，没有问题

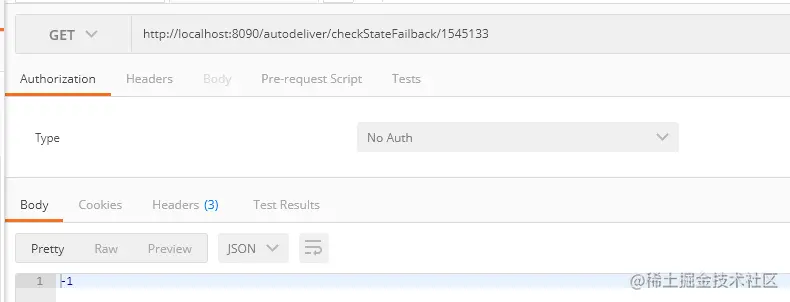

(6) 那么有些时候，我们并不想直接返回这种报错，我们想返回一个兜底服务,那么我们在 @HystrixCommand中，增加一个fallbackMethod方法，那么在超时的时候，就会返回一个默认的值

    @HystrixCommand(commandProperties ={
            @HystrixProperty(name="execution.isolation.thread.timeoutInMilliseconds",value="3000")
    },fallbackMethod = "fallback")
    @GetMapping("/checkStateFailback/{userId}")
    public Integer findResumeOpenStateFailBack(@PathVariable Long userId){
        String url="http://lagou-service-resume/resume/openstate/" + userId;
        Integer forObject = restTemplate.getForObject(url ,Integer.class);
        return forObject;
    }

    /**
     * 兜底数据
     * 方法形参和返回值和原始方法一致
     * @param userId
     * @return
     */
    public Integer fallback(Long userId){
        return -1;
    }

5、Hystrix舱壁模式（线程池隔离策略）

一般使用模式

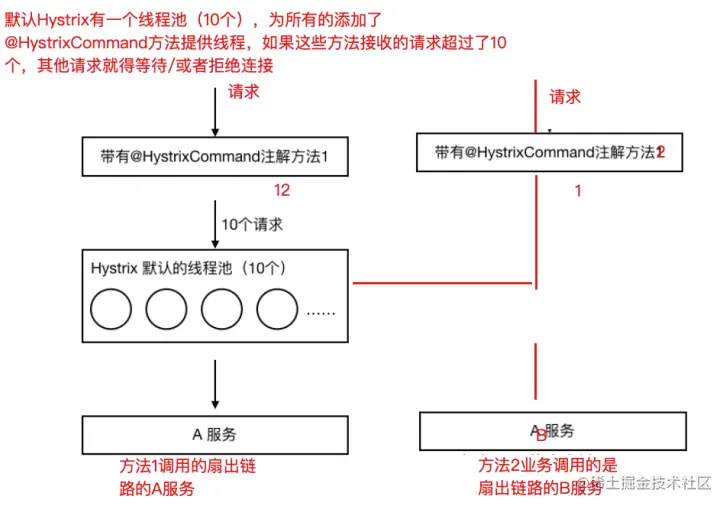

如果不进⾏任何设置，所有熔断⽅法使⽤⼀个Hystrix线程池（10个线程），那么这样的话会导致问题，这个问题并不是扇出链路微服务不可⽤导致的，⽽是我们的线程机制导致的，如果⽅法A的请求把10个线程都⽤了，⽅法2请求处理的时候压根都没法去访问B，因为没有线程可⽤，并不是B服务不可⽤。

为了避免问题服务请求过多导致正常服务⽆法访问，Hystrix 不是采⽤增加线程数，⽽是单独的为每⼀个控制⽅法创建⼀个线程池的⽅式，这种模式叫做“舱壁模式"，也是线程隔离的⼿段

我们可以通过jps命令，jstack命令，来查看究竟是不是只有10个线程池

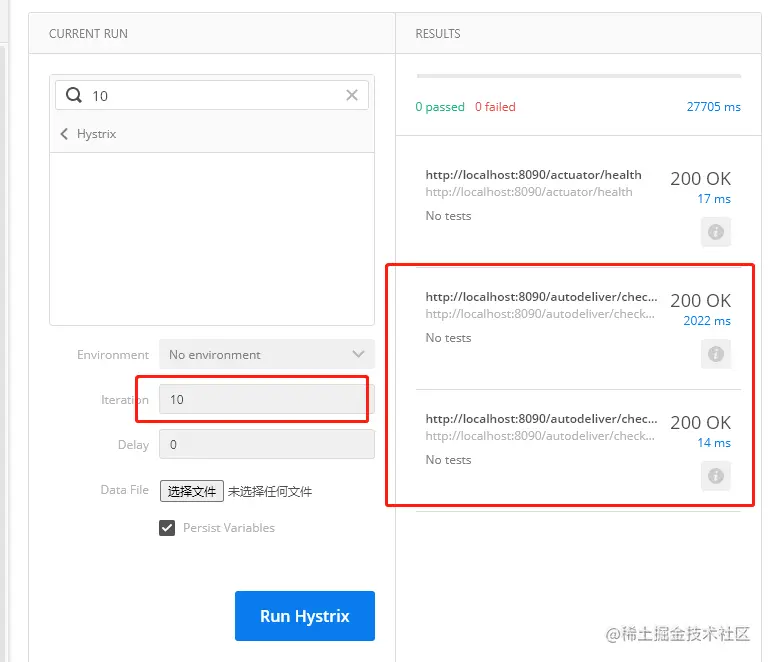

（1）使用Postman工具，调用两个接口各10次

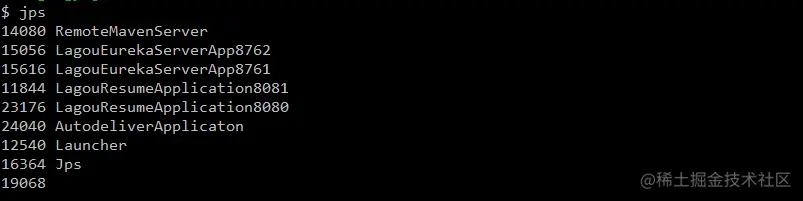

（2） 打开命令行，输入jps，查看当前的java进程

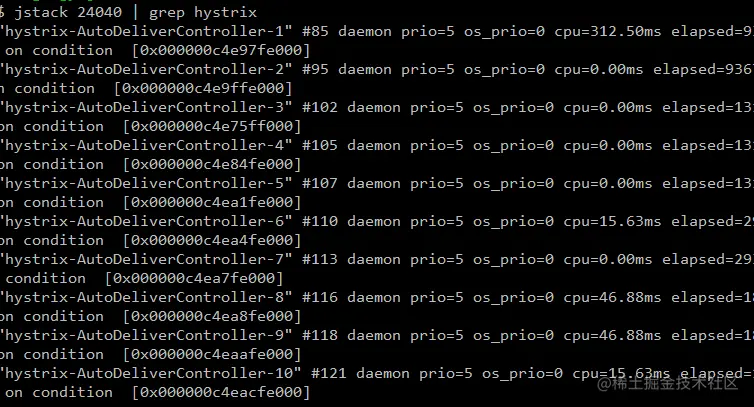

（2）查看一下AutodeliverApplicaton对应进程的信息，可以看到，这里的确有10个hystix相关的线程信息

舱壁模式的改造

（1） 在改成舱壁模式的时候，需要改动@HystrixCommand里面的参数配置

• threadPoolKey 配置线程池的名称
• threadPoolProperties 配置线程池的属性

这里针对findResumeOpenStateTimeOut方法设置的线程池数量为1，然后设置最大的等待队列数为20， 针对findResumeOpenStateFailBack方法设置的 线程池数量为2，设置最大的等待队列数通用为20

@HystrixCommand(
  threadPoolKey = "findResumeOpenStateTimeOut",
  threadPoolProperties = {
    @HystrixProperty(name = "coreSize",value = "1"),
    @HystrixProperty(name = "maxQueueSize",value = "20"),
  },

  commandProperties ={
  @HystrixProperty(name="execution.isolation.thread.timeoutInMilliseconds",value="2000")
})
@GetMapping("/checkStateTimeout/{userId}")
public Integer findResumeOpenStateTimeOut(@PathVariable Long userId){
}



@HystrixCommand(
threadPoolKey = "findResumeOpenStateFailBack",
threadPoolProperties = {
  @HystrixProperty(name = "coreSize",value = "2"),
  @HystrixProperty(name = "maxQueueSize",value = "20"),
},
commandProperties ={
	@HystrixProperty(name="execution.isolation.thread.timeoutInMilliseconds",value="3000")
},fallbackMethod = "fallback")
@GetMapping("/checkStateFailback/{userId}")
public Integer findResumeOpenStateFailBack(@PathVariable Long userId){
}

（2） 同样针对两个接口请求10次

（3）输出的线程数量的总数量为3，其中findResumeOpenStateFailBack的线程数量为2

6、Hystrix⼯作流程与⾼级应⽤

总体介绍

1）当调⽤出现问题时，开启⼀个时间窗（10s）

2）在这个时间窗内，统计调⽤次数是否达到最⼩请求数？

• 如果没有达到，则重置统计信息，回到第1步
• 如果达到了，则统计失败的请求数占所有请求数的百分⽐，是否达到阈值？
• 如果达到，则跳闸（不再请求对应服务）
• 如果没有达到，则重置统计信息，回到第1步

3）如果跳闸，则会开启⼀个活动窗⼝（默认5s），每隔5s，Hystrix会让⼀个请求通过,到达那个问题服务，看 是否调⽤成功，如果成功，重置断路器回到第1步，如果失败，回到第3步

演示步骤

下面进行比较高级的用法及配置

（1） 项目开启健康检查状态监控,这个功能是SPringBoot的功能，基于springboot的健康检查观察跳闸状态

# springboot中暴露健康检查等断点接⼝
management:
  endpoints:
   web:
    exposure:
     include: "*"
  # 暴露健康接⼝的细节
  endpoint:
   health:
    show-details: always

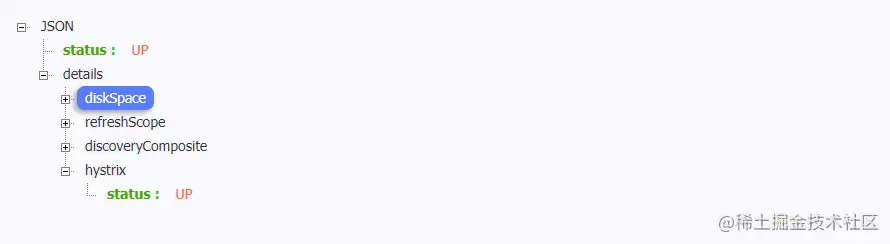

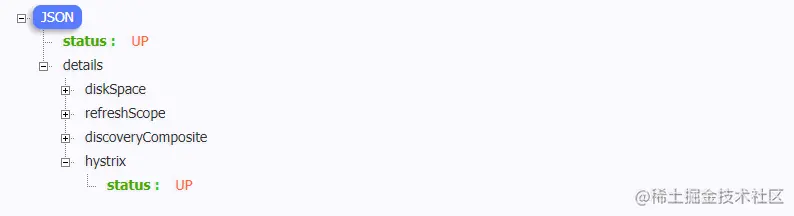

访问健康检查接⼝：http://localhost:8090/actuator/health

hystrix正常⼯作状态 status:up

（2） 8秒钟内，请求次数达到2个，并且失败率在50%以上，就跳闸,跳闸后活动窗⼝设置为3s

注解形式

@HystrixCommand(
commandProperties = {
  @HystrixProperty(name ="metrics.rollingStats.timeInMilliseconds",value = "8000"),
  @HystrixProperty(name ="circuitBreaker.requestVolumeThreshold",value = "2"),
  @HystrixProperty(name ="circuitBreaker.errorThresholdPercentage",value = "50"),
  @HystrixProperty(name ="circuitBreaker.sleepWindowInMilliseconds",value = "3000")
  }
)

配置形式

# 配置熔断策略：
hystrix:
 command:
  default:
   circuitBreaker:
   # 强制打开熔断器，如果该属性设置为true，强制断路器进⼊打开状态，将会拒绝所有的请求。 默认false关闭的
    forceOpen: false
     # 触发熔断错误⽐例阈值，默认值50%
     errorThresholdPercentage: 50
     # 熔断后休眠时⻓，默认值5秒
     sleepWindowInMilliseconds: 3000
     # 熔断触发最⼩请求次数，默认值是20
     requestVolumeThreshold: 2
    execution:
     isolation:
     thread:
     # 熔断超时设置，默认为1秒
     timeoutInMilliseconds: 2000

（3）使用Postman进行调用两个接口

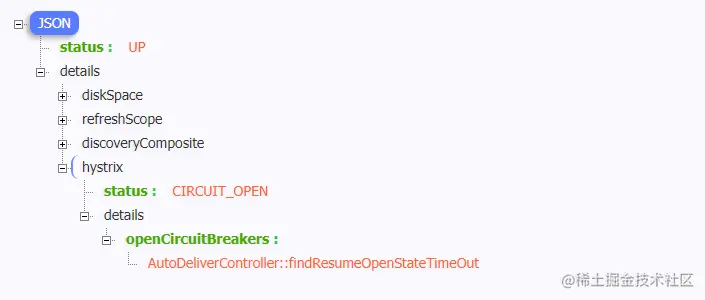

我们不停的刷健康检查状态，发现熔断器在满足我们自己所设定的条件时，系统发生熔断

等了3秒过后，接口恢复可用，这里需要注意一点，在这段恢复期内，必须至少要对服务发起一次请求，判断远程服务是否正常，如果是正常的，则会重新恢复熔断开关，如果没有接口去调用，则这个状态值永远都不会发生变动

7、Hystrix Dashboard断路监控仪表盘

如果想对应用进行监控，进行相关统计等，可以使用断路监控仪表盘来进行相关监控

监控接口的相关准备

（1）确认父工程中，必须加入了actuator，只有开启actuator，才能对后续的应用进行监控

<dependency>
 <groupId>org.springframework.boot</groupId>
 <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

（2）在监控的项目中，暴露监控检查等接口

# springboot中暴露健康检查等断点接⼝
management:
  endpoints:
   web:
    exposure:
     include: "*"
  # 暴露健康接⼝的细节
  endpoint:
   health:
    show-details: always

（3）访问监控检查接口 http://localhost:8090//actuator/health

但是这里的监控接口只是单纯的显示服务是否可用，看不到多少细节

（4）在被监测的微服务中注册监控servlet，这样我们才能知道更多的细节

//在被监测的微服务中注册监控servlet
@Bean
public ServletRegistrationBean getServlet() {
   HystrixMetricsStreamServlet streamServlet = new  HystrixMetricsStreamServlet();
   ServletRegistrationBean registrationBean = new   ServletRegistrationBean(streamServlet);
   registrationBean.setLoadOnStartup(1);
   registrationBean.addUrlMappings("/actuator/hystrix.stream");
   registrationBean.setName("HystrixMetricsStreamServlet");
   return registrationBean;
}

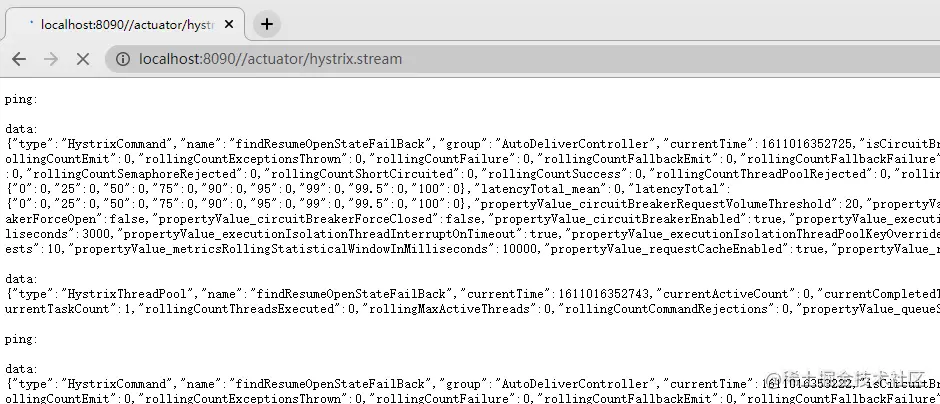

（5）访问地址http://localhost:8090//actuator/hystrix.stream

被监控微服务发布之后，可以直接访问监控servlet，但是得到的数据并不直观，后期可以结合仪表盘更友好的展示

搭建监控仪表盘项目

（1）新建一个项目 lagou-cloud-hystrix-dashboard-9000，导入相关依赖

<dependencies>
    <!--hystrix-->
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
    </dependency>
    <!--hystrix 仪表盘-->
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
    </dependency>
</dependencies>

（2）新建启动类，加入注解 @EnableHystrixDashboard 激活仪表盘

@SpringBootApplication
@EnableHystrixDashboard
public class HystrixDashboardApplication9000 {
    public static void main(String[] args) {
        SpringApplication.run(HystrixDashboardApplication9000.class, args);
    }
}

（3）新建application.yml，加入配置

仪表盘项目需要注册到 注册中心上面去

server:
  port: 9000
spring:
  application:
    name: lagou-cloud-hystrix-dashboard

eureka:
  client:
    service-url:
      # 注册集群，就把多个Eureka地址 使用逗号链接起来即可
      defaultZone: http://LagouCloudEurekaServerA:8761/eureka,http://LagouCloudEurekaServerB:8762/eureka
  instance:
    prefer-ip-address: true # 服务实例中显示IP，而不是显示主机名
    # ip-address: 192.168.56.1
    # 自定义实例名称
    instance-id: ${spring.cloud.client.ip-address}:${spring.application.name}:${server.port}:@project.version@

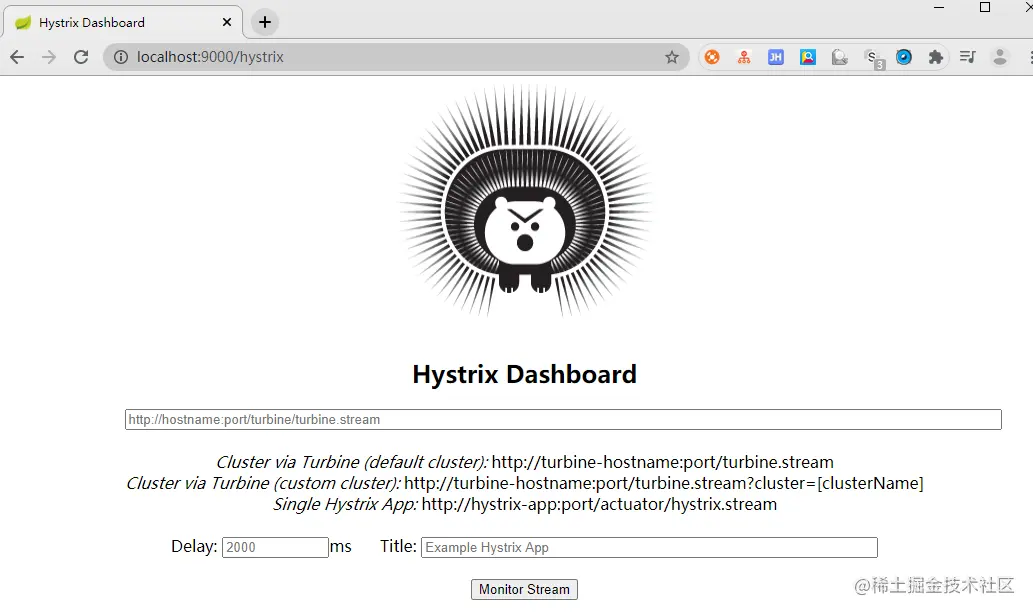

（4）启动项目，访问 http://localhost:9000/hystrix ，可以看到一个豪猪仪表盘

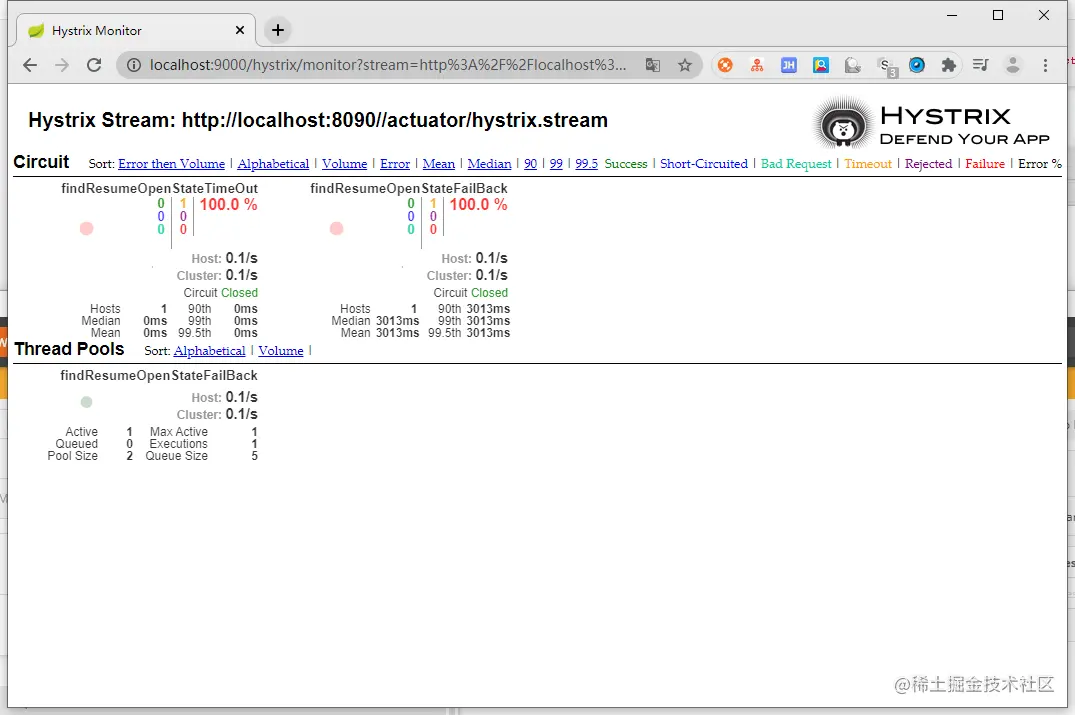

（5）我们把刚刚的投递简历微服务的监控流地址，输入到这里的监控地址中，点击 Monitor Stream

http://localhost:8090//actuator/hystrix.stream

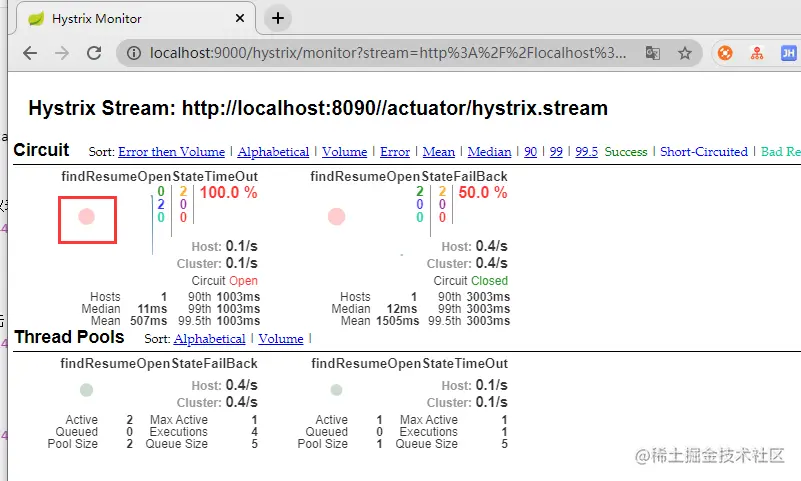

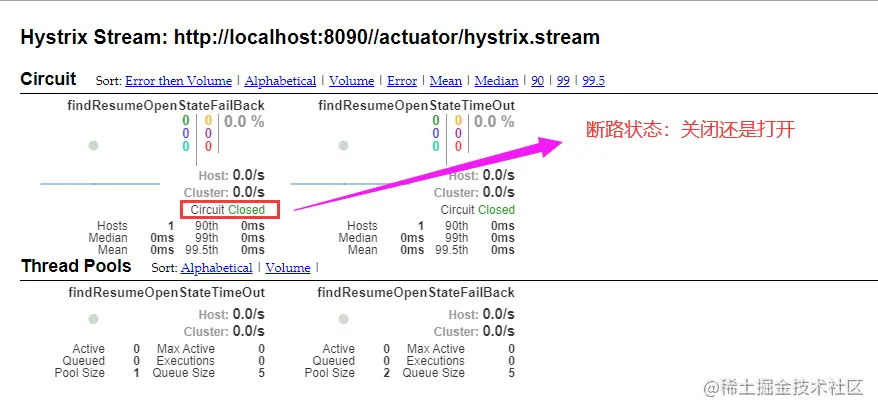

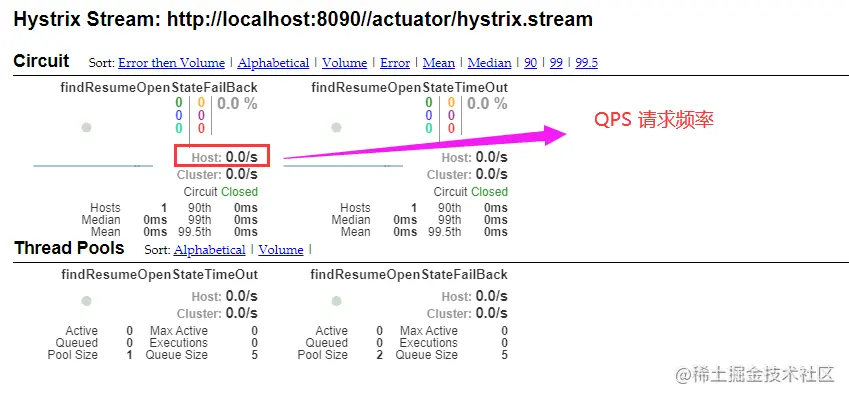

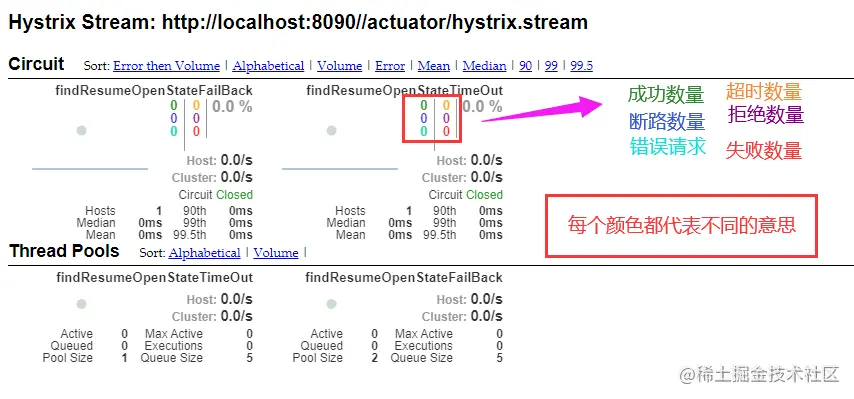

仪表盘解析

实心圆

+ ⼤⼩：代表请求流量的⼤⼩，流量越⼤球越⼤
+ 颜⾊：代表请求处理的健康状态，从绿⾊到红⾊递减，绿⾊代表健康，红⾊就代表很不健康

刚开始请求调用时，为红色，请求流量很大

快结束调用时，为绿色

曲线波动图

记录了2分钟内该⽅法上流量的变化波动图，判断流量上升或者下降的趋势

数字

8、Hystrix Turbine聚合监控

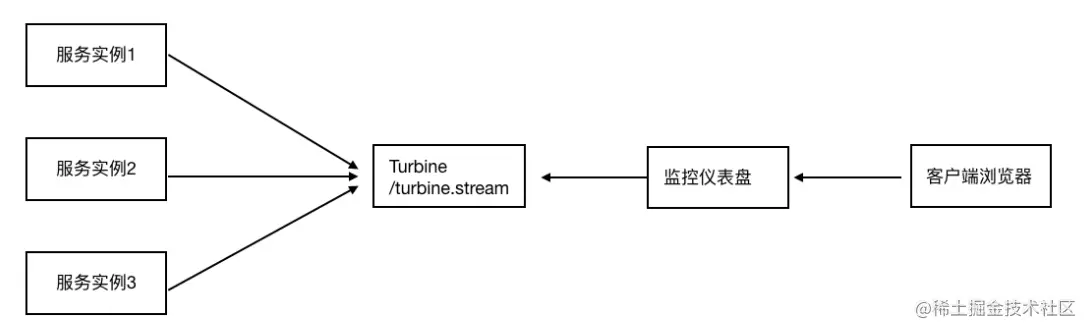

思考：微服务架构下，⼀个微服务往往部署多个实例，如果每次只能查看单个实例的监控，就需要经常切换很不⽅便，在这样的场景下，我们可以使⽤ HystrixTurbine 进⾏聚合监控，它可以把相关微服务的监控数据聚合在⼀起，便于查看

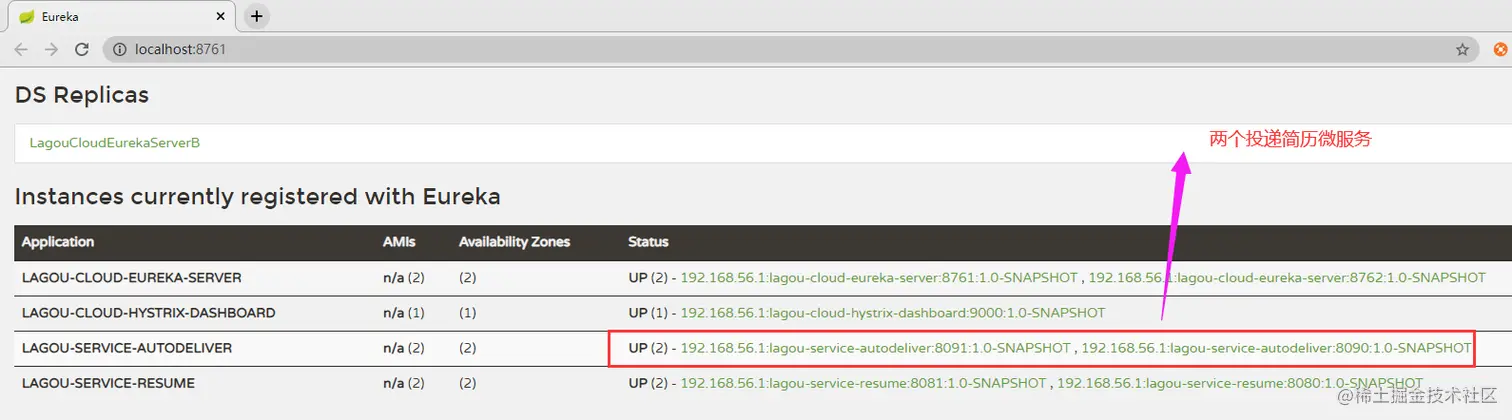

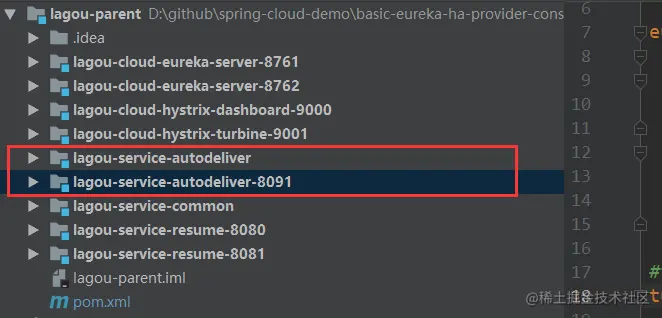

（1）前期准备工作，我们先构建两个自动投递简历微服务 lagou-service-autodeliver-8091，配置和lagou-service-autodeliver一样

（2）新建聚合监控项目 lagou-cloud-hystrix-turbine-9001

• 配置pom依赖

 <dependencies>
        <!--hystrix turbine聚合监控-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-turbine</artifactId>
        </dependency>
        <!--
        引⼊eureka客户端的两个原因
        1、⽼师说过，微服务架构下的服务都尽量注册到服务中⼼去，便于统⼀管
       理
        2、后续在当前turbine项⽬中我们需要配置turbine聚合的服务，⽐如，
       我们希望聚合
        lagou-service-autodeliver这个服务的各个实例的hystrix数据
       流，那随后
        我们就需要在application.yml⽂件中配置这个服务名，那么
       turbine获取服务下具体实例的数据流的
        时候需要ip和端⼝等实例信息，那么怎么根据服务名称获取到这些信息
       呢？
        当然可以从eureka服务注册中⼼获取
        -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>
    </dependencies>

• application.yml

server:
  port: 9001
spring:
  application:
    name: lagou-cloud-hystrix-turbine

eureka:
  client:
    service-url:
      # 注册集群，就把多个Eureka地址 使用逗号链接起来即可
      defaultZone: http://LagouCloudEurekaServerA:8761/eureka,http://LagouCloudEurekaServerB:8762/eureka
  instance:
    prefer-ip-address: true # 服务实例中显示IP，而不是显示主机名
    # 自定义实例名称
    instance-id: ${spring.cloud.client.ip-address}:${spring.application.name}:${server.port}:@project.version@

#turbine配置
turbine:
  # appCofing配置需要聚合的服务名称，⽐如这⾥聚合⾃动投递微服务的hystrix监控数据
  # 如果要聚合多个微服务的监控数据，那么可以使⽤英⽂逗号拼接，⽐如 a,b,c
  appConfig: lagou-service-autodeliver
  clusterNameExpression: "'default'" # 集群默认名称

• 新建启动类 HystrixTurbineApplication9001,标注 @EnableTurbine

@SpringBootApplication
@EnableDiscoveryClient
@EnableTurbine // 开启聚合功能
public class HystrixTurbineApplication9001 {
    public static void main(String[] args) {
        SpringApplication.run(HystrixTurbineApplication9001.class, args);
    }
}

把启动项目之后

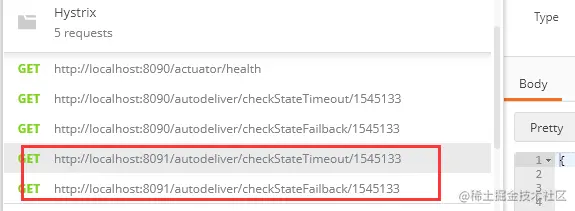

（3） postman新增加两个新项目的URL地址,进行访问

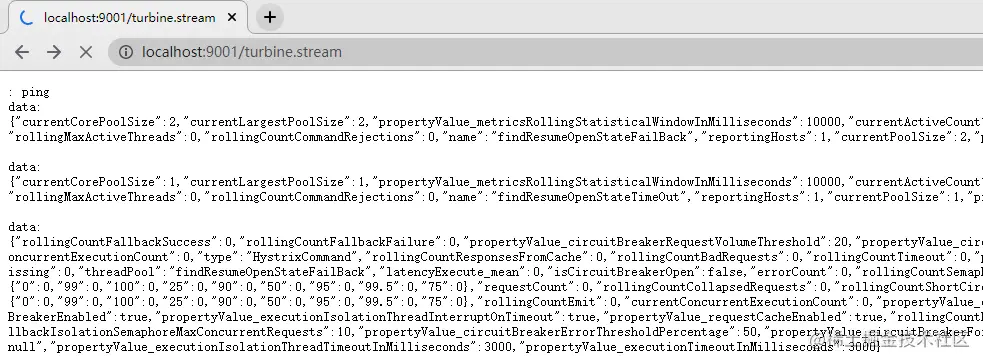

（4）访问聚合项目URL地址http://localhost:9001/turbine.stream，可以看到有数据了

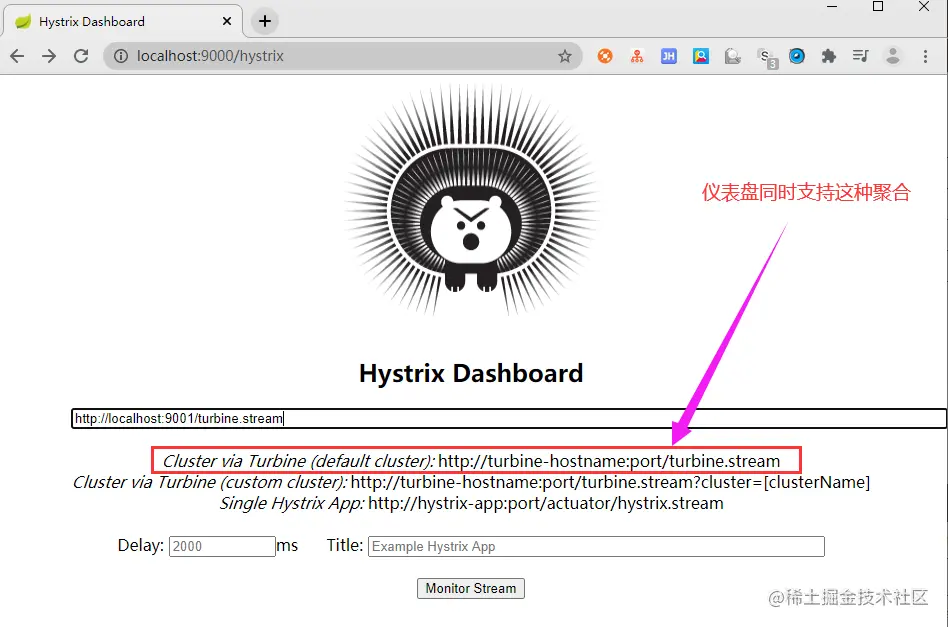

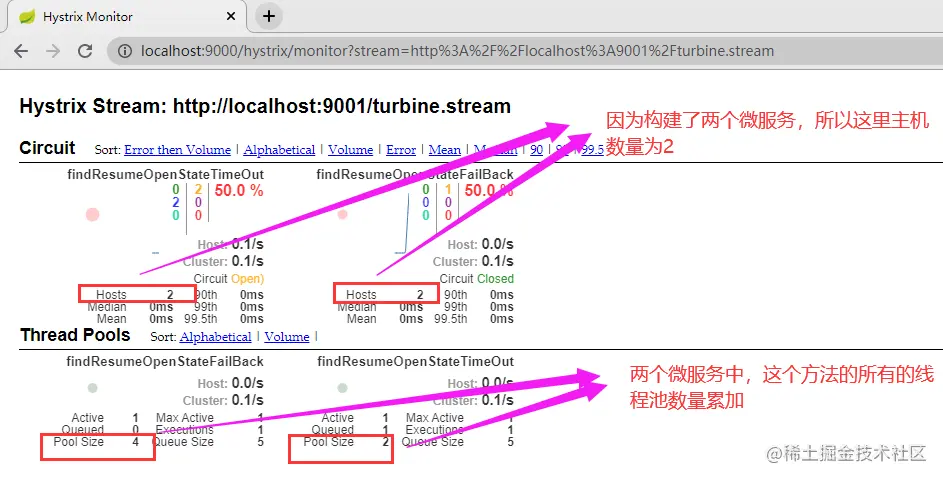

（5）把这数据地址，放入到http://localhost:9000/hystrix 进行监控

（6）可以看到仪表盘和之前单个的内容相似，只是在数字方面有些变动

9、Hystrix核⼼源码剖析

@EnableCircuitBreaker注解激活了熔断功能，那么该注解就是Hystrix源码追踪的⼊⼝

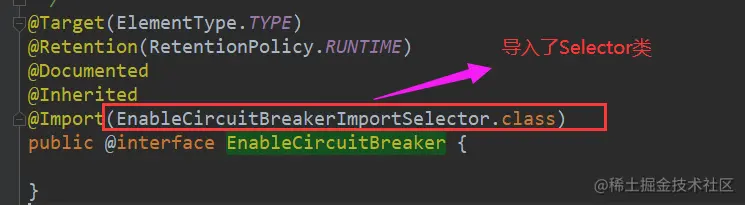

• @EnableCircuitBreaker注解激活熔断器

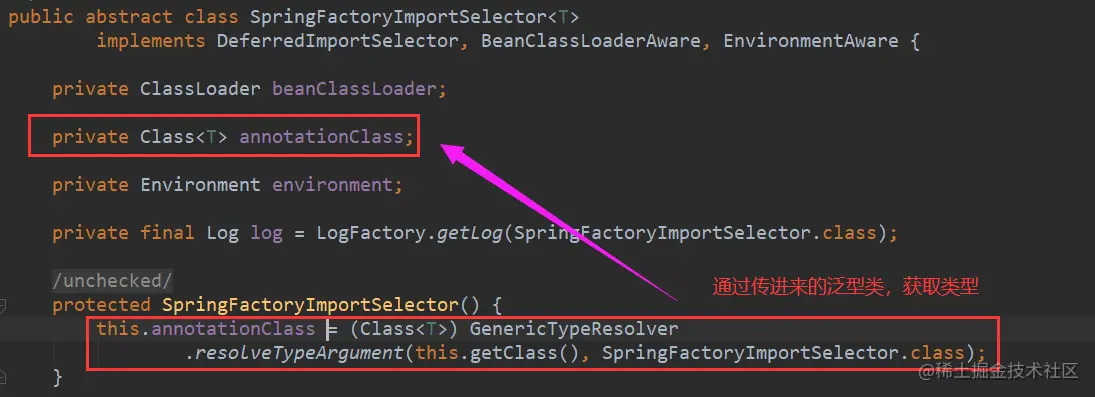

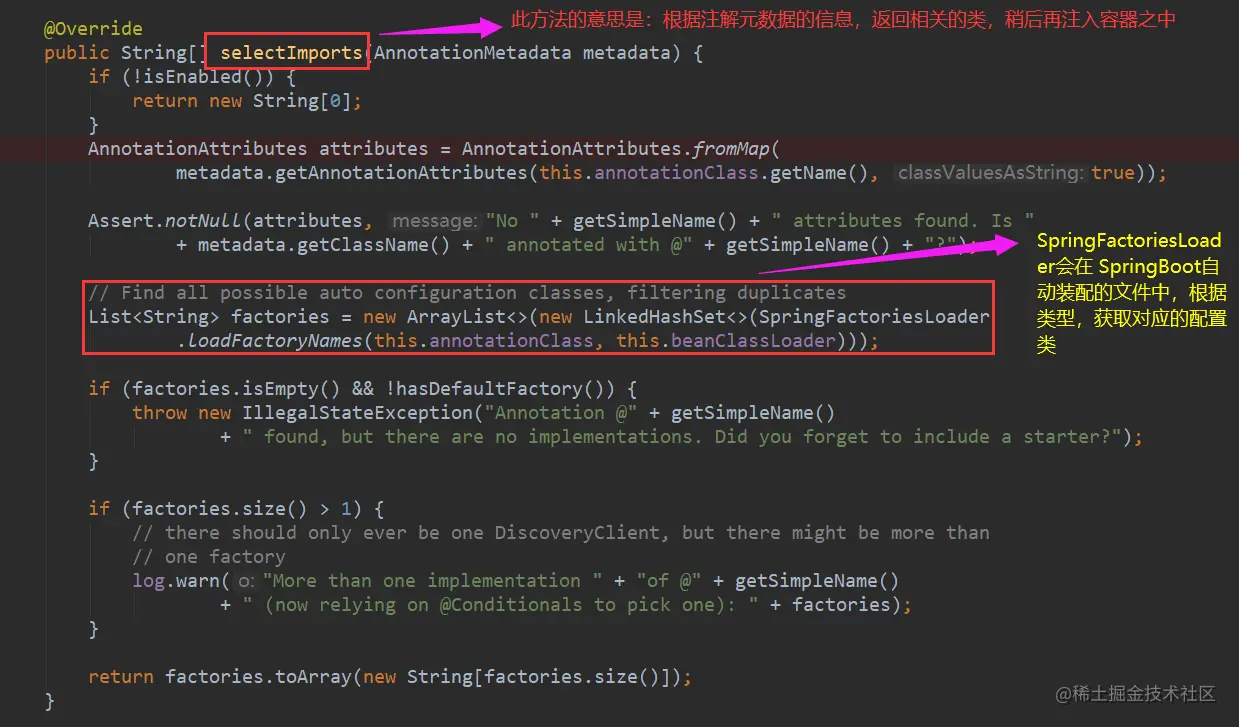

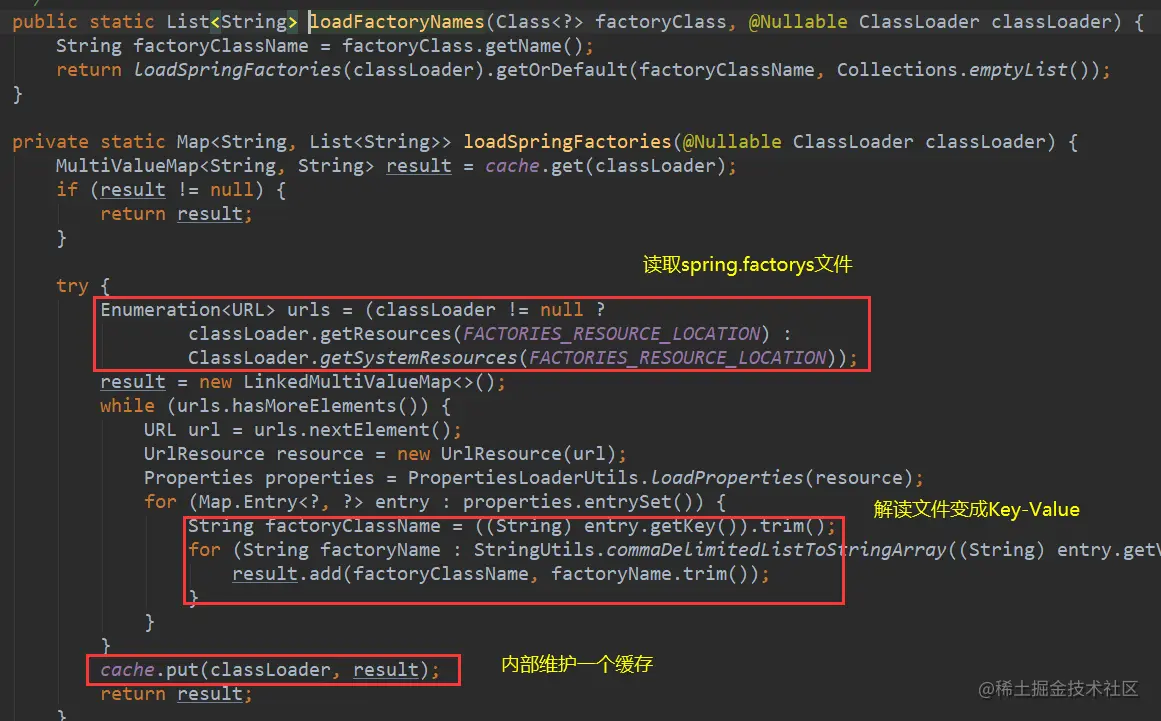

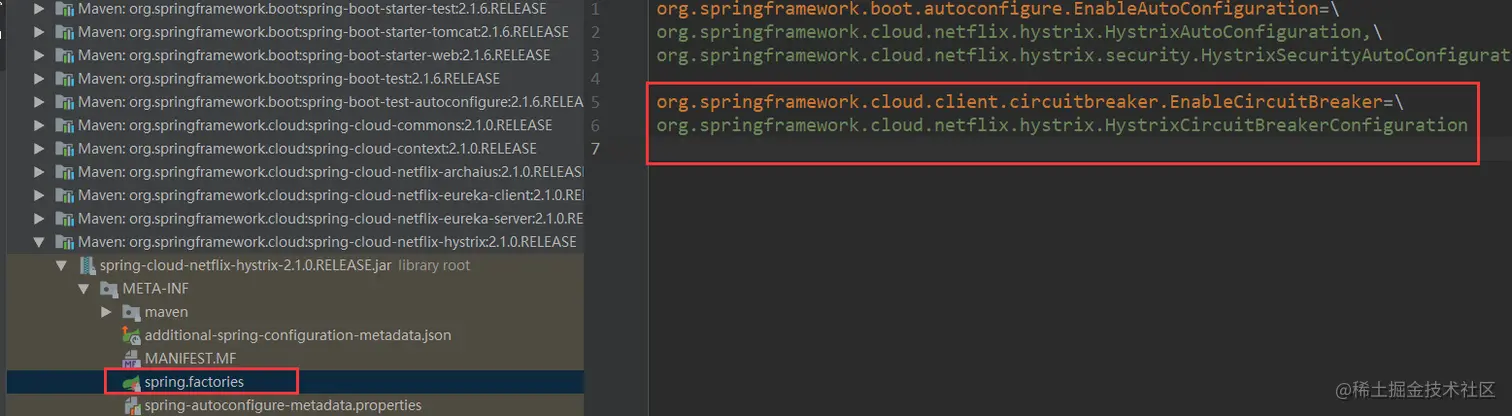

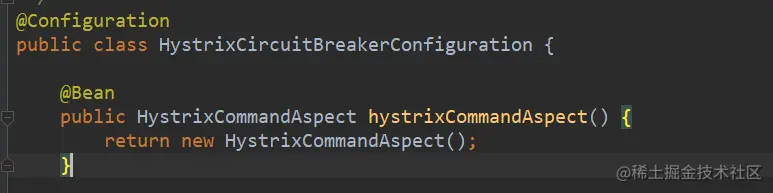

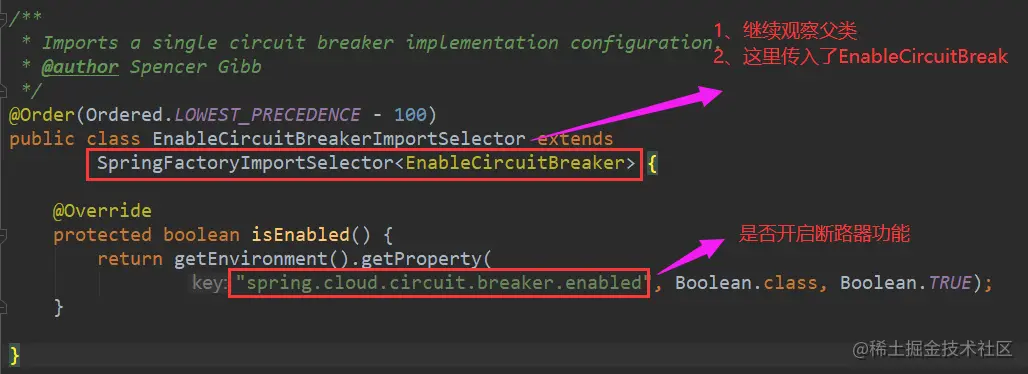

• 查看EnableCircuitBreakerImportSelector类

• 继续关注⽗类 SpringFactoryImportSelector

org.springframework.core.io.support.SpringFactoriesLoader#loadFactoryNames

• spring.factories⽂件内容如下

由上图所示，从spring.factories中，获取到了配置的名称，然后系统就会注入 org.springframework.cloud.netflix.hystrix.HystrixCircuitBreakerConfiguration类

我们看下这个类，发现注入了切面， hystix就是靠切面干活的

com.netflix.hystrix.contrib.javanica.aop.aspectj.HystrixCommandAspect类型上标注 了@Aspect注解

分析下切入点的定义

重点分析下环绕方法

## ==================================================================
## com.netflix.hystrix.contrib.javanica.aop.aspectj.HystrixCommandAspect#methodsAnnotatedWithHystrixCommand
## ==================================================================
@Around("hystrixCommandAnnotationPointcut() || hystrixCollapserAnnotationPointcut()")
public Object methodsAnnotatedWithHystrixCommand(final ProceedingJoinPoint joinPoint) throws Throwable {

    ## ===> 获取原始目标方法
    Method method = getMethodFromTarget(joinPoint);

    MetaHolderFactory metaHolderFactory = META_HOLDER_FACTORY_MAP.get(HystrixPointcutType.of(method));

    ## ==> 获取封装的元数据
    MetaHolder metaHolder = metaHolderFactory.create(joinPoint);

    ## ==> 获取HystrixInvokable对象， GenericCommand对象
    HystrixInvokable invokable = HystrixCommandFactory.getInstance().create(metaHolder);
    ExecutionType executionType = metaHolder.isCollapserAnnotationPresent() ?
            metaHolder.getCollapserExecutionType() : metaHolder.getExecutionType();

}

GenericCommand中根据元数据信息重写了两个很核⼼的⽅法，⼀个是run⽅法封装了对原始⽬标⽅法的调⽤，另外⼀个是getFallBack⽅法它封装了对回退⽅法的调⽤

另外，在GenericCommand的上层类构造函数中会完成资源的初始化，⽐如线程池 GenericCommand —>AbstractHystrixCommand—>HystrixCommand—>AbstractCommand

代码示例
