Go内存管理(二)Go内存管理原理

了解了上一篇google的TCMalloc内存原理后 juejin.cn/post/691900… 相信理解Golang内存管理就容易很多

Golang的内存管理的核心思想就是完成类似预分配、内存池等操作,以避开系统调用带来的性能问题,防止每次分配内存都需要系统调用。

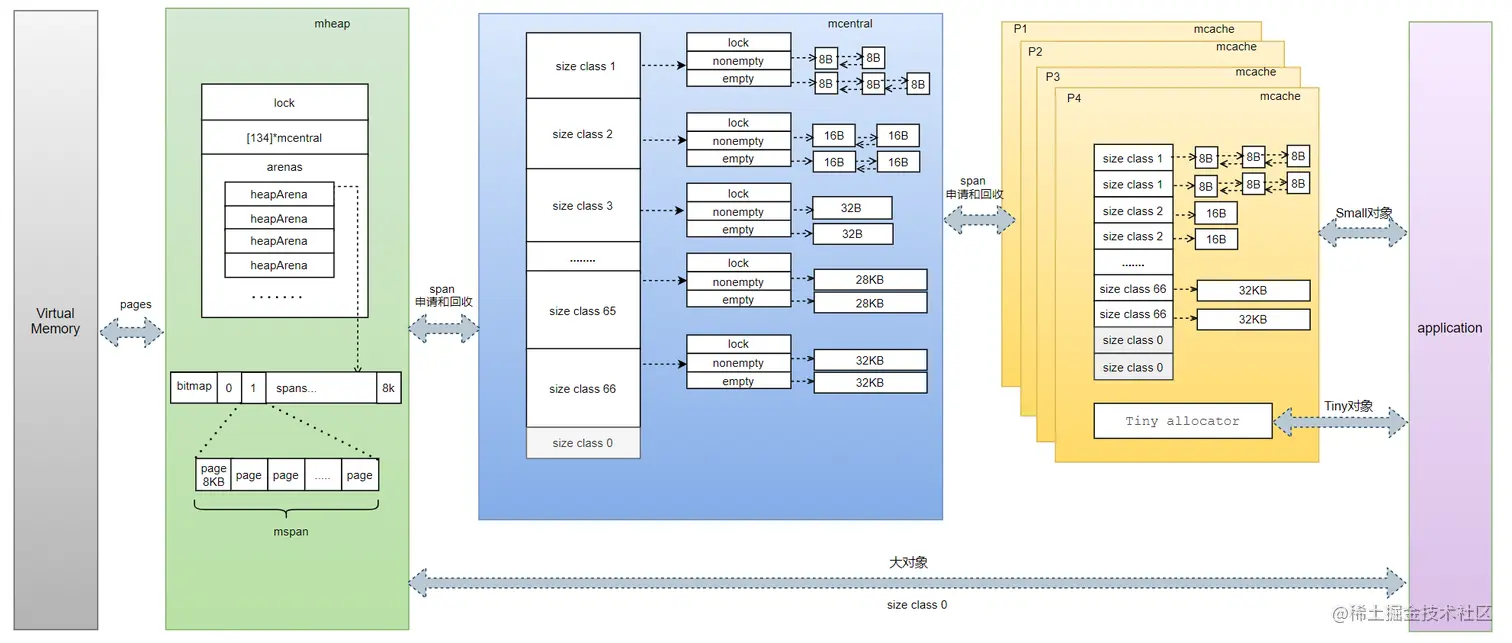

下图是Golang内存管理流程图 PS:如果本图有什么错请各位大佬指正

对图中几个名词进行解释

page

mheap向虚拟内存申请的最小单位。一般为8KB

span

go内存分配的基本单位,有n个page组成

class size

为了减少内存碎片,将span的大小分级。目前分为0-66级共67级。可以看到class=0是没有使用的(图中也标为灰色)

66种span如下:(v.14.13)

// class  bytes/obj  bytes/span  objects  tail waste  max waste
//     1          8        8192     1024           0     87.50%
//     2         16        8192      512           0     43.75%
//     3         32        8192      256           0     46.88%
//     4         48        8192      170          32     31.52%
//     5         64        8192      128           0     23.44%
//     6         80        8192      102          32     19.07%
//     7         96        8192       85          32     15.95%
//     8        112        8192       73          16     13.56%
//     9        128        8192       64           0     11.72%
//    10        144        8192       56         128     11.82%
//    11        160        8192       51          32      9.73%
//    12        176        8192       46          96      9.59%
//    13        192        8192       42         128      9.25%
//    14        208        8192       39          80      8.12%
//    15        224        8192       36         128      8.15%
//    16        240        8192       34          32      6.62%
//    17        256        8192       32           0      5.86%
//    18        288        8192       28         128     12.16%
//    19        320        8192       25         192     11.80%
//    20        352        8192       23          96      9.88%
//    21        384        8192       21         128      9.51%
//    22        416        8192       19         288     10.71%
//    23        448        8192       18         128      8.37%
//    24        480        8192       17          32      6.82%
//    25        512        8192       16           0      6.05%
//    26        576        8192       14         128     12.33%
//    27        640        8192       12         512     15.48%
//    28        704        8192       11         448     13.93%
//    29        768        8192       10         512     13.94%
//    30        896        8192        9         128     15.52%
//    31       1024        8192        8           0     12.40%
//    32       1152        8192        7         128     12.41%
//    33       1280        8192        6         512     15.55%
//    34       1408       16384       11         896     14.00%
//    35       1536        8192        5         512     14.00%
//    36       1792       16384        9         256     15.57%
//    37       2048        8192        4           0     12.45%
//    38       2304       16384        7         256     12.46%
//    39       2688        8192        3         128     15.59%
//    40       3072       24576        8           0     12.47%
//    41       3200       16384        5         384      6.22%
//    42       3456       24576        7         384      8.83%
//    43       4096        8192        2           0     15.60%
//    44       4864       24576        5         256     16.65%
//    45       5376       16384        3         256     10.92%
//    46       6144       24576        4           0     12.48%
//    47       6528       32768        5         128      6.23%
//    48       6784       40960        6         256      4.36%
//    49       6912       49152        7         768      3.37%
//    50       8192        8192        1           0     15.61%
//    51       9472       57344        6         512     14.28%
//    52       9728       49152        5         512      3.64%
//    53      10240       40960        4           0      4.99%
//    54      10880       32768        3         128      6.24%
//    55      12288       24576        2           0     11.45%
//    56      13568       40960        3         256      9.99%
//    57      14336       57344        4           0      5.35%
//    58      16384       16384        1           0     12.49%
//    59      18432       73728        4           0     11.11%
//    60      19072       57344        3         128      3.57%
//    61      20480       40960        2           0      6.87%
//    62      21760       65536        3         256      6.25%
//    63      24576       24576        1           0     11.45%
//    64      27264       81920        3         128     10.00%
//    65      28672       57344        2           0      4.91%
//    66      32768       32768        1           0     12.50%
复制代码

bytes/obj 指的是span的大小,可以看到范围是8B~32KB bytes/span 指的是占用堆的字节数,也就是页数*页大小 (eg:8192=1x8k) objects 值得是该span可以分配对象的个数(eg:1024=8192/8) tail waste 产生的内存碎片 (eg:32=8192%48)

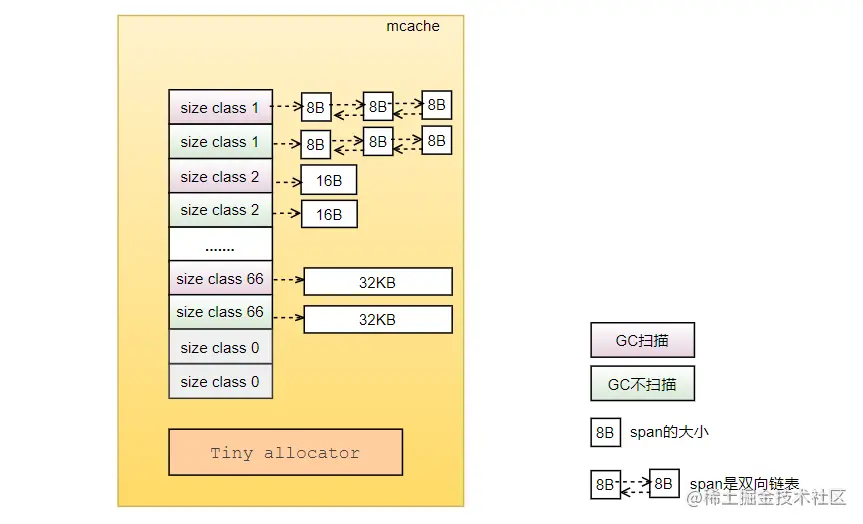

mcache

mcache是分配给M运行中的goroutine,是协程级所以无需加锁。为什么不用加锁呢,是因为在M上运行的goroutine只有一个,不会存在抢占资源的情况,所以是无需加锁的。

从上图中可以看到,mache供2种类型的对象分配内存。一个是微对象[1B,16B),一个是小对象[16B,32KB]。

在图中可以看到,对于微对象的内存分配是由mcache提供专门的Tiny allocator专门进行分配,具体的分配流程后续会介绍。

小对象是选择最适应自己大小的span进行分配,从图中可以可以看到同一级别的span是分成2类的,一类是可以被GC扫描的span,里面是包含指针的对象;另一类似不可以被GC扫描的span,里面不包含指针的对象。可以看到分配内存的时候会按照是否有指针对象对应不同的span,为了后续GC垃圾回收使用。

每一个级别的span链表是一个双向链表,每一个span都会指向前一个span和后一个span。每一级size class可以有1个或者多个span

当小对象申请内存在mache不够时,会继续向mcentral进行申请

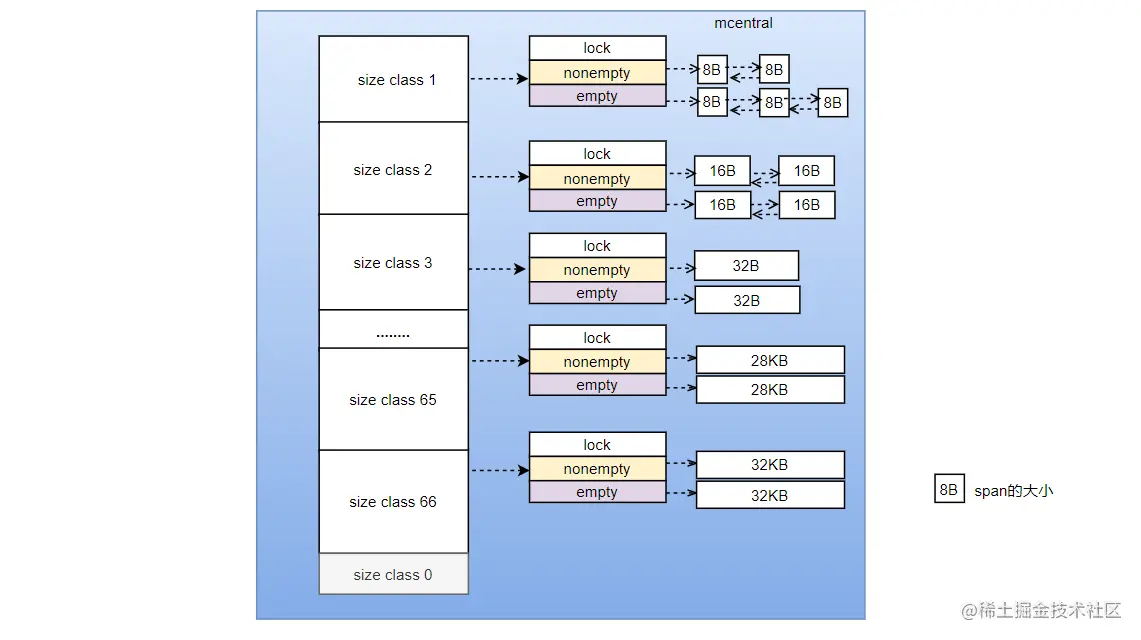

mcentral

mcentral是为mcache提供切分好的span。mcentral是全局的,也就是多个M共享mcentral,会出现并发问题,所以此时申请都是需要加锁的。

mcentral存储67级别大小span,其中size=0是不使用的(图中标灰色)。每一级别的span分为2种,一种empty表示这条链的mspan已经被分配了对象,或者已经被mcache使用,被对应线程占用;nonempty表示有空闲对象的 mspan列表

值得注意的是mcentral链表都在mheap进行维护

若分配内存是没有空闲的span的列表,此时需要像mheap申请。

mheap

mheap是go程序持有的整个堆空间,是go的全局变量,所以在使用的时候需要全局锁。

大对象(大于32KB)直接通过mheap进行分配。除此之外,mcentrals保存在mheap中,mheap对mcentral了如指掌。

若mheap没有足够的内存,则会向虚拟内存申请page,然后将page组装成span再供程序使用。

mheap还存储多个heapArena ,heapArena 存储连续的span,主要是为了mheap管理span和GC垃圾回收

微对象 [1B,16B)

微对象的内存分配是由mcache提供专门的Tiny allocator专门进行分配,分配的对象是不包含指针的,例如一些小的字符串和不包含指针的独立逃逸变量等。

小对象 [16B,32KB]

小对象是在mache申请适合自己大小的span,若mache没有可用的span,mache会向mcentral申请,加锁,找一个可用的span,从nonempty删除该span,然后放到empty链表中,将span返回给工作线程,解锁;若没有足够的内存,mcentral还会继续向mheap继续申请。

当归还时,加锁,将empty链表删除对应的span,然后将其加到nonempty链表中,解锁。

大对象(32KB,+∞)

大对象,使用mheap直接分配,若mheap没有足够的内存,则mheap向虚拟内存申请若干个pages。可以看到,约到后面申请内存的代价就越来越大

回头看这样的内存管理的优点是什么

1、可以看到申请内存的时候是以span为单位的,span又分为不同大小,从大小的规律我们可以看到不是简单的按照2次幂进行递增的,是根据计算造成碎片最少的情况下对span的分类,在申请的时候会减少内存碎片。比如在申请47B大小的时候,如果按照2次幂会提供64B大小的内存供应用使用,但是如果按照span会提供48B大小的span,很明显看出,后者造成的碎片会更少。

2、每次从操作系统申请一大块内存,由Go来做分配,减少了系统调用

3、go的内存算法是使用google的TCMalloc内存管理算法,把内存分的非常细,分为多级管理,减少锁的粒度。在回收对象内存时,并没有将其真正释放掉,只是放回预先分配的大块内存中,以便复用。只有内存闲置过多的时候,才会尝试归还部分内存给操作系统,降低整体开销

阅读完本文,相信你对golang的内存管理有了清楚的认识。下一篇我们来看看源码是怎么实现的。

引用

图解Golang的内存分配 www.cnblogs.com/shijingxian…

Go分配讲解 segmentfault.com/a/119000002…

内存分配的那些事 lessisbetter.site/2019/07/06/…

图解内存分配器 tonybai.com/2020/02/20/…
