相对于租房，买房，装修监工等需求。以往的异地看房，只能通过现场拍摄的平面图片查看，但这种方式细节完全无法感受，不得不亲自跑一趟现成。所以现在越来越多的公司开始拓展全景看房的领域。

全景图片的消费端很简单，只要有个手机，有台电脑，既可以浏览全景图片，全景视频。而作为内容的生成端，那就麻烦多了。好在现在的全景相机厂商都提供了硬件以及硬件集成的接口，让第三方服务公司更好的拓展全景领域的创意与服务。我手上这台全景相机为RICOH THETA SC2 for Business，官方也提供了接口文档，API的标注是符合OSC by Google标准的，此标注是属于webApi标准，可以直接使用http请求调用。

一、少啰嗦，先看效果

~~画质比较渣，看的清就好~~

手机是通过wifi连接的全景相机，可以捕获到相机的实时预览，并且在手机中呈全景展示，移动相机的时候，画面会实时变化，在手机上拖动的时候，可以展示不同的方向的画面。

二、相机API

1、操作介绍

相机是通过wifi功能连接手机，是把相机做为一共wifi热点让手机连接，所有请求相机的接口，可以直接请求http://192.168.1.1

相机的请求主要操作一共分为2类，Commands/Execute和Commands/Status，2个接口都属于POST类型，正如接口的命名，一个是进行操作，一个是查看操作的状态，我们可以直接发送POST请求来操作相机。比如对相机进行设置：

// 用大家熟悉的ajax举例
$.ajax(
  type: 'POST',
  url:'http://192.168.1.1/osc/commands/execute',
  data: {
    "name": "camera.setOptions",
    "parameters": {
      "options": {
        "exposureProgram":1,
        "iso":800,
        "shutterSpeed":0.002
      }
    }
  }
)

name:你要执行的操作
parameters：执行操作的参数

2、getLivePreview

此功能主要使用了OSC的camera.getLivePreview接口，根据官方文档解释，此API在SC型号相机中只能在拍摄模式下使用，而且当触发了拍照功能或者更改拍摄模式，此接口都会停止

	参数
Parameters	none
Output	Binary data of live view (MotionJPEG)

可以看到，这个接口不需要填入任何的参数，直接调用而返回一个live view stream，这是一个实时的MJPEG数据流，你要问我这个非常像JPEG的是什么东西，咱先按下不表，稍后来补充一下。

M-JPEG是一种基于静态图像压缩技术JPEG发展起来的动态图像压缩技术，可以生成序列化的运动图像，每一帧都是一张JPEG图

三、Flutter实现

1、需要引入的包

实现此功能主要使用了2个插件，第一个是用来做接口请求，第二个用来做图片全景预览功能

http: 0.12.2
panorama: 0.3.1 你要问我为什么不用Dio这个非常强大的请求工具，那是因为此接口返回的是一个live stream数据，需要一个持久连接的方法，http提供了client用来做持久连接，其中的send方法可以返回一个StreamedResponse，而在其他的请求库中没有找到，希望有懂的各位指点一下。

除了上面2个插件，还有3个官方的包也是必不可少的。

import 'dart:async'; // 异步操作
import 'dart:typed_data'; // 使用里面的Uint8List
import 'dart:convert'; // 转换JSON

2、声明2个Stream

既然请求的是一个数据流，就需要先声明一个StreamSubscription来监听这个数据，好进行控制。再声明一个StreamController将数据绘制到页面上

StreamSubscription vidoestream;
StreamController _streamController;

3、进行请求

该引入的都引入，改声明的都声明就可以开始请求和处理数据了。可以看到这个请求方法一共分为上下2部分，上半部分是用来做请求，下半部分用来将数据处理成图片

一、请求

我们首先需要一个client的实例，才能调用send方法，
而这个方法需要传一个基于BaseRequest实例的参数，再声明一个final req = http.Request();
Request又需要传2个参数(String method, Uri uri)
所以在声明一个final uri = Uri.http('192.168.1.1', '/osc/commands/execute')
最后使用client.send发送请求
加了一个timeout是做超时处理

void liveStream() async {
    // 一、请求
    final client = http.Client();
    final uri = Uri.http('192.168.1.1', '/osc/commands/execute');
    final params = {"name": "camera.getLivePreview"};
    final req = http.Request('post', uri);
    req.body = json.encode(params);
    final res = await client.send(req).timeout(Duration(seconds: 5));


    // 二、数据转换
    const _trigger = 0xFF;
    const _soi = 0xD8;
    const _eoi = 0xD9;
    //1、声明一个空的整型List
    List<int> chunks = <int>[];
    //2、订阅请求返回的数据流
    vidoestream = res.stream.listen((List<int> data) async {
      if(chunks.isEmpty) { // 判断当前的chunks,是否有数据
        final startIndex = data.indexOf(_trigger); // 判断jpeg数据的开头标识, 将第一chunk插入进chunks
        if(startIndex >=0 && startIndex+1 < data.length && data[startIndex +1] == _soi) {
          final slicedData = data.sublist(startIndex, data.length);
          //3、插入
          chunks.addAll(slicedData);
        }
      } else {
        final startIndex = data.lastIndexOf(_trigger); // 判断结束标识，插入最后一个chunk，表示一帧的数据完成
        if( startIndex + 1 < data.length && data[startIndex + 1] == _eoi ) {
          final slicedData = data.sublist(0, startIndex + 2);
          //3、插入
          chunks.addAll(slicedData);
          //4 转换为图像后并add进stream
          final imageMemory = MemoryImage(Uint8List.fromList(chunks));
          await precacheImage(imageMemory, context);
          _streamController.add(imageMemory);
          //5 清空这一帧的数据
          chunks = <int>[];
        } else { // 既不是开头，也不是结尾，中间的chunk直接插入
          //3、插入
          chunks.addAll(data);
        }
      }
    });
}

二、转换数据

对于不了解MJPEG的来说，这里可以说是最蒙圈的地方。

上面的注释中第3点有3个，就当成一个，我们来看这5个地方

1、List chunks = [];
2、res.stream.listen
3、chunks.addAll
4、_streamController.add(imageMemory)
5、chunks = [] 这里其实比较容易理解，首先声明一个List<int>用来存放图像的编码数据，在listen(监听)这个res.stream中数据，将每一帧的数据处理后用addall方法塞入chunk里面，这一帧的数据获取到后，我们就将数据转换为imageMemory，并插入进_streamController，当数据一直更新的时候，我们就可以进行实时预览。

三、插入页面

这里就比较简单，直接使用一个StreamBuilder的控件，里面在使用Panorama包裹住，功能就实现了。

StreamBuilder(
  stream: _streamController.stream,
  builder: (context, db) {
    if(db.hasData) {
      return Panorama(
        child: Image(image: db.data),
      );
    }
    return Text('没数据');
  },
),

好的，完结撒花。

等等，哪有那么容易的，还有2个非常重要的问题：

_soi、_eoi是什么东东？
为什么chunks.addAll要使用3次？我们继续往下看

四、核心原理了解

为了解决问题，只花了这2天看了看相关资料，就带大家了解一下，而不敢说讲解😂

1、MJPEG

先看一下官方解释，我们可以得知，我们回去的数据每帧都是一张JPEG图的数据，所以我们只需将数据转为图片就好，那么问题来了，我们如何将数据转为图片？

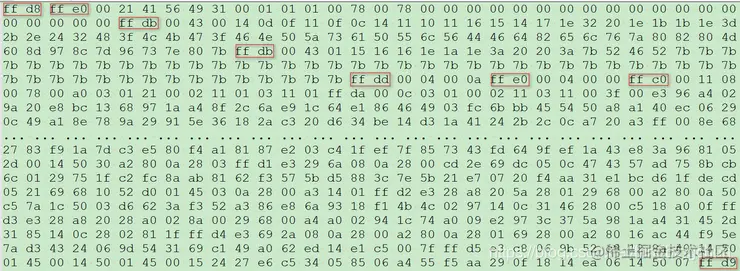

Motion JPEG(M-JPEG或MJPEG，Motion Joint Photographic Experts Group，FourCC:MJPG)是一种影像压缩格式，其中每一帧图像都分别使用JPEG编码。M-JPEG常用在数字相机和摄像头之类的图像采集设备上。MJPEG即动态JPEG，按照至少达到25帧/秒速度使用JPEG压缩算法压缩视频信号，完成动态视频的压缩。再来看一下JPEG的官方解释,又发现使用JFIF(Jpeg File Interchange Format)来作为标准，通过这个标准，可以获悉数据里面哪些是标记码，再对数据进行处理 JPEG委员会在制定JPEG标准时，定义了许多标记码(marker)或标记段(marker segments)组成，用来区分和识别图像数据及其相关信息。目前，使用比较广泛的是其交换格式JFIF(Jpeg File Interchange Format)。JPEG的每个标记码都是由2个字节组成，其前一个字节是固定值0xFF，每个标记码之前还可以添加数目不限的0xFF填充字节。JPEG文件中的字节是按照正序排列的，即高位字节在前，低位字节在后。再再看一下我们获取的数据是长什么样，

JFIF主要标记码：

标记码	数值	描述
SOI(start of image)	FFD8	图像开始
EOI(end of image)	FFD9	图像结束

目前我们只需编码里面图像开发和结束的位置就好，就可以找到ff d8中前一个字节的索引，和ff d9后一个字节的索引，再将中间的数据截取出来，就是我们需要图形的数据

List<int> chunks = <int>[];
const _trigger = 0xFF;
const _soi = 0xD8;
const _eoi = 0xD9;
int startIndex = -1;
int endIndex = -1;
// data是我们请求的数据流
if(data[i] == _trigger && data[startIndex + 1] == _soi ) {
  startIndex = i
}
if(data[i] == _trigger && data[startIndex + 1] == _eoi ) {
  endIndex = i
}
chunks = data.sublist(startIndex, endIndex)

好的，那么我们又完成了这个功能。才怪嘞。

将这个数据塞入MemoryImage，将程序运行起来，在页面上显示，却发现每次的图像都是残缺的，而且控制台每次都报Invalid Image的错误。

通过print(startIndex)或者print(endIndex)会发现打印多次设定的初始值-1，出现一次正确的索引位置后，再打印多次-1，这样一直循环下去。说明每一帧的数据都不是完整的，被分成了多块，还需要将这些数据块合并起来才能得到一帧完整的图像。

2、Transfer-Encoding: chunked

通过查找资料了解了一般的mjpeg-streaming实现，还有flutter插件市场里http.dart的源码，发现在服务端和客户端都没有对数据进行过多的处理，那问题就是传输的过程中，我们通过打印http响应的报文，可以发现响应头是这样子。

key	value
Connection	close
X-Content-Type-Options	nosniff
Content-Type	multipart/x-mixed-replace; boundary="---osclivepreview---"
Transfer-Encoding	chunked

不了解http协议的话，就很容易忽视掉这里，其实的Transfer-Encoding: chunked翻译成中文，可以理解为分块传输编码，意思就是说传输大容量数据时，通过把数据分割成多块，能够让页面逐步显示页面。这种把实体主体分块的功能称为分块传输编码。

这样就能理解了，为什么打印传输的数据时，隔几次打印一次SOI(图像开发标识)和EOI(图像结束标识)，那么只需要将数据进行拼接就好，回到前面的数据处理方法那里，再来看一下这个方法，可以说是完全理解了。

const _trigger = 0xFF; // 标识
const _soi = 0xD8; //图像开始
const _eoi = 0xD9; //图像结束
List<int> chunks = <int>[]; // 来保存每一帧的数据
vidoestream = res.stream.listen((List<int> data) async {
  //判断当前的chunks,是否有数据
  if(chunks.isEmpty) {
    // 找到开头标识
    final startIndex = data.indexOf(_trigger);
    if(startIndex >=0 && startIndex+1 < data.length && data[startIndex +1] == _soi) {
      // 从开始标识，到最后是有用的数据
      final slicedData = data.sublist(startIndex, data.length);
      chunks.addAll(slicedData);
    }
  } else {
    // 找到结束标识，
    final startIndex = data.lastIndexOf(_trigger);
    if( startIndex + 1 < data.length && data[startIndex + 1] == _eoi ) {
      // 从最开头，到结束标识是有用的数据
      final slicedData = data.sublist(0, startIndex + 2);
      // 插入，这一帧的数据就完成
      chunks.addAll(slicedData);
      final imageMemory = MemoryImage(Uint8List.fromList(chunks));
      await precacheImage(imageMemory, context);
      _streamController.add(imageMemory);
      chunks = <int>[];
    } else {
      // 既不是开头，也不是结尾，就是中间的数据，都有用，插入
      chunks.addAll(data);
    }
  }
});

日常的工作中，没怎么用过这个，完全忽视了这个东西，为了找数据在哪分块的，花费了大量时间研究。是相机给的数据就是分块的，还是http.dart帮我分块了，最后发现在http协议里，也算学了不少东西。

5、总结

在这个功能实现上，是耽误时间最久的，这一块涉及到不少知识，比如flutter中StreamController的使用，如何请求一个mjpeg stream，图像编码技术，以及http的分块编码传输，而基础知识不牢固，都是要现找资料学习。好在经过这次开发，也学习了不少东西，了解到基础知识的重要性。这个功能实现，就在筹备这篇文章，可能还有很多不足的地方，欢迎大家指正。
