一、HDFS HA

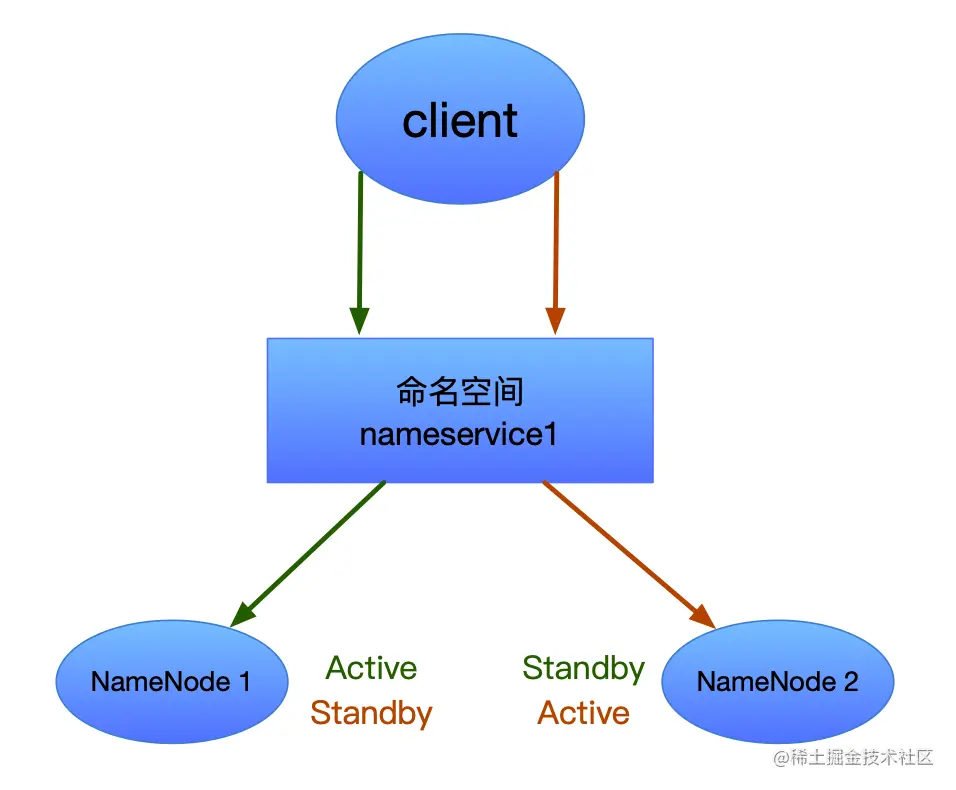

1、命名空间(dfs.nameservice)

• 命名空间是配置参数，并不是进程，不需要去修改脚本和代码。

2、HDFS HA架构

Active NameNode(Active NN)

• 接收client的RPC请求，同时向自己的editlog文件写一条记录，并向JN日志集群写一条。接收DN各个节点的心跳和块位置报告。

Standby NameNode(Standby NN)

• 重演： 通过JN集群获取Active NN节点上执行过的读写操作，在Standby NN节点上回放执行一遍，以保持两个节点的同步。
• 进行重演操作，接收DN各个节点的心跳和块位置报告。随时等待被切换为Active状态，对外提供服务。

JournalNode(JN)

• 是Active NN和Standby NN数据同步的通信通道。
• 至少部署3台，奇数
• 最多允许失败(N-1)/2台

DataNode(DN)

• 同时向两个NN发送心跳和块位置报告。

ZooKeeper(ZK)

• 协调服务、统一命名服务、状态同步服务、集群管理、分布式应用配置项的管理等。

ZKFC进程

• 监控NN的健康状态，向ZK集群定期发送心跳，使自己被选举。
• 当被ZK集群选举为Active时，ZKFC进程通过RPC调用相应的NN节点，使其状态变为Active。

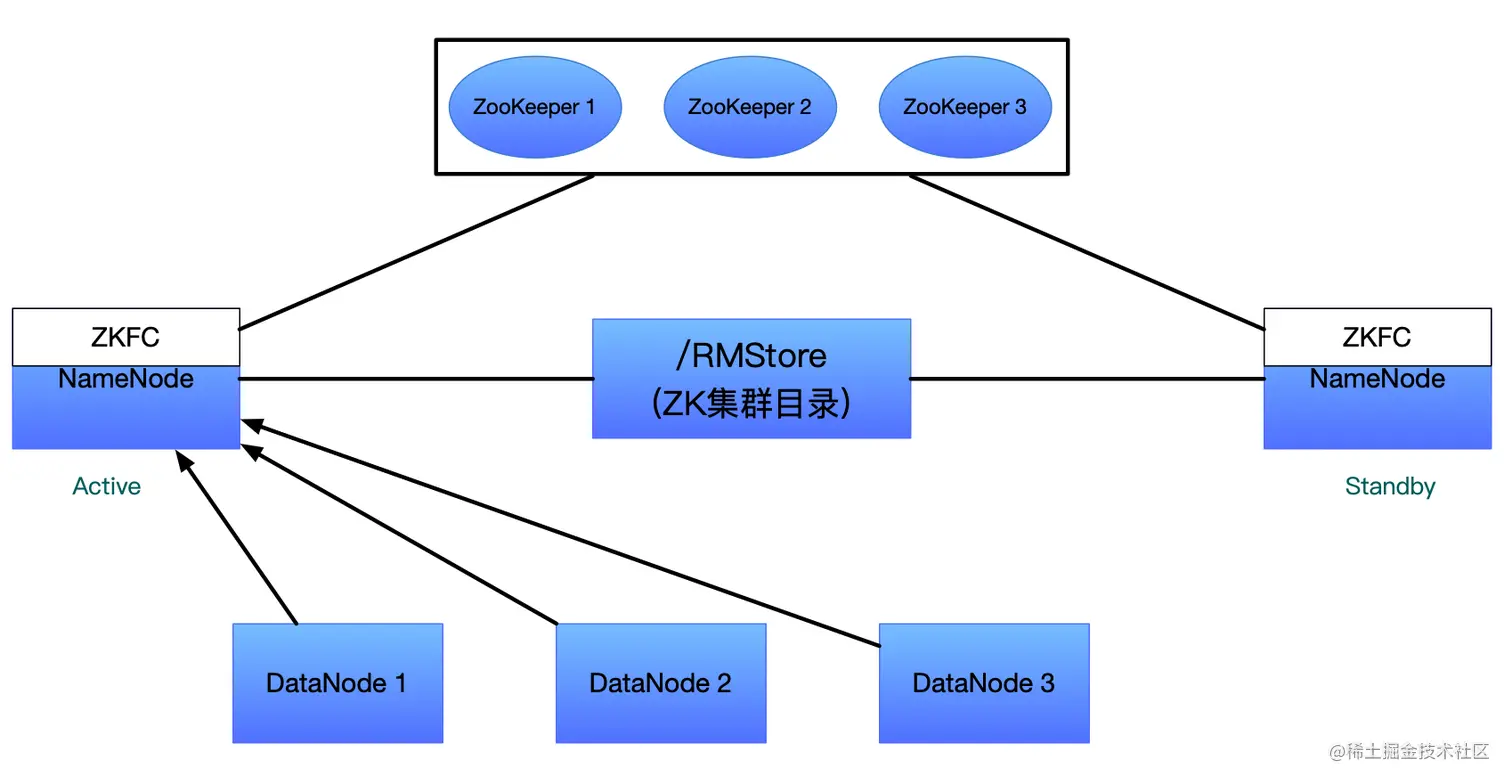

二、Yarn HA

ResourceManager(RM)

• 启动时向ZK集群的hadoop-ha目录写lock文件，若写入成功就标识当前RM为Active RM，否则为Standby RM。
• Standby RM会一直监控lock文件是否存在，如果不存在就尝试去创建，争取成为Active RM。
• Active RM会接收client客户端的请求，接收和监控nm的资源汇报，负责资源的分配和调度，启动和监控Application Master。

NodeManager(NM)

• 启动Container，运行task计算，上报资源和计算情况给Application Master。

RMStore

• RM的作业信息是存储在ZK集群的/RMStore位置，Active RM会向这个目录写作业app信息。
• 当Active RM挂了，另外一个Standby RM成功转为Active状态，就会从读取对应的作业的信息，重新构建作业的内存信息，启动内部服务，开始接收NM心跳，构建集群资源信息，且开始接收Client客户端提交的作业的请求。

三、HDFS HA与Yarn HA比较

ZKFC

• HDFS HA的ZKFC是进程
• Yarn HA的ZKFC是线程

主从关系

• Active NN和Standby NN两个NN都被DN汇报
• 只有Active RM被NM汇报

状态存储

• NN状态存储由专门的日志集群JN
• 利用现成的ZK集群
