刚做了一个大屏项目，做个总结方便后续用上

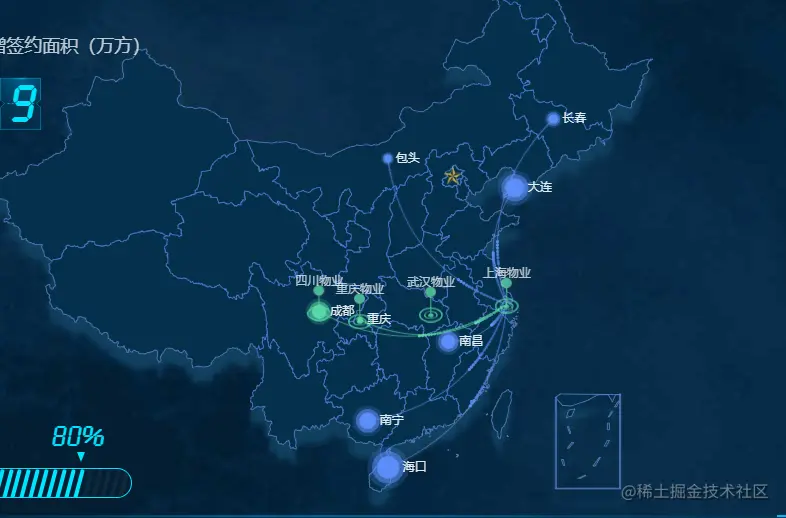

先上效果图，总体来说就是在地图上一面一层一层的添加图层来画出来
<template v-cloak>
<div class="wrapper">
<div id="mapChart" style="width: 934px; height:632px"></div>
</div>
</template>
<script type='text/ecmascript-6'>
const echarts = require('echarts')
const symbolImg = 'image://' + require('@/assets/img/map-icon.png')
const capitaImg = 'image://' + require('@/assets/img/capital-icon.png')
require('../assets/china')
export default {
name: '',
components: {},
props: {
listData: {
type: Array,
default: () => []
}
},
data () {
return {
// 地图坐标 不全
geoCoordMap: {
上海: [121.4648, 31.2891],
东莞: [113.8953, 22.901],
东营: [118.7073, 37.5513],
中山: [113.4229, 22.478],
临汾: [111.4783, 36.1615],
临沂: [118.3118, 35.2936],
丹东: [124.541, 40.4242],
丽水: [119.5642, 28.1854],
乌鲁木齐: [87.9236, 43.5883],
佛山: [112.8955, 23.1097],
保定: [115.0488, 39.0948],
兰州: [103.5901, 36.3043],
包头: [110.3467, 41.4899],
北京: [116.4551, 40.2539],
北海: [109.314, 21.6211],
南京: [118.8062, 31.9208],
南宁: [108.479, 23.1152],
南昌: [116.0046, 28.6633],
南通: [121.1023, 32.1625],
厦门: [118.1689, 24.6478],
台州: [121.1353, 28.6688],
合肥: [117.29, 32.0581],
呼和浩特: [111.4124, 40.4901],
咸阳: [108.4131, 34.8706],
哈尔滨: [127.9688, 45.368],
唐山: [118.4766, 39.6826],
嘉兴: [120.9155, 30.6354],
大同: [113.7854, 39.8035],
大连: [122.2229, 39.4409],
天津: [117.4219, 39.4189],
太原: [112.3352, 37.9413],
威海: [121.9482, 37.1393],
宁波: [121.5967, 29.6466],
宝鸡: [107.1826, 34.3433],
宿迁: [118.5535, 33.7775],
常州: [119.4543, 31.5582],
广州: [113.5107, 23.2196],
廊坊: [116.521, 39.0509],
延安: [109.1052, 36.4252],
张家口: [115.1477, 40.8527],
徐州: [117.5208, 34.3268],
德州: [116.6858, 37.2107],
惠州: [114.6204, 23.1647],
成都: [103.9526, 30.7617],
绵阳: [104.73, 31.48],
扬州: [119.4653, 32.8162],
承德: [117.5757, 41.4075],
拉萨: [91.1865, 30.1465],
无锡: [120.3442, 31.5527],
日照: [119.2786, 35.5023],
昆明: [102.9199, 25.4663],
杭州: [119.5313, 29.8773],
枣庄: [117.323, 34.8926],
柳州: [109.3799, 24.9774],
株洲: [113.5327, 27.0319],
武汉: [114.3896, 30.6628],
汕头: [117.1692, 23.3405],
江门: [112.6318, 22.1484],
沈阳: [123.1238, 42.1216],
沧州: [116.8286, 38.2104],
河源: [114.917, 23.9722],
泉州: [118.3228, 25.1147],
泰安: [117.0264, 36.0516],
泰州: [120.0586, 32.5525],
济南: [117.1582, 36.8701],
济宁: [116.8286, 35.3375],
海口: [110.3893, 19.8516],
淄博: [118.0371, 36.6064],
淮安: [118.927, 33.4039],
深圳: [114.5435, 22.5439],
清远: [112.9175, 24.3292],
温州: [120.498, 27.8119],
渭南: [109.7864, 35.0299],
湖州: [119.8608, 30.7782],
湘潭: [112.5439, 27.7075],
滨州: [117.8174, 37.4963],
潍坊: [119.0918, 36.524],
烟台: [120.7397, 37.5128],
玉溪: [101.9312, 23.8898],
珠海: [113.7305, 22.1155],
盐城: [120.2234, 33.5577],
盘锦: [121.9482, 41.0449],
石家庄: [114.4995, 38.1006],
福州: [119.4543, 25.9222],
秦皇岛: [119.2126, 40.0232],
绍兴: [120.564, 29.7565],
聊城: [115.9167, 36.4032],
肇庆: [112.1265, 23.5822],
舟山: [122.2559, 30.2234],
苏州: [120.6519, 31.3989],
莱芜: [117.6526, 36.2714],
菏泽: [115.6201, 35.2057],
营口: [122.4316, 40.4297],
葫芦岛: [120.1575, 40.578],
衡水: [115.8838, 37.7161],
衢州: [118.6853, 28.8666],
西宁: [101.4038, 36.8207],
西安: [109.1162, 34.2004],
贵阳: [106.6992, 26.7682],
连云港: [119.1248, 34.552],
邢台: [114.8071, 37.2821],
邯郸: [114.4775, 36.535],
郑州: [113.4668, 34.6234],
鄂尔多斯: [108.9734, 39.2487],
重庆: [107.7539, 30.1904],
金华: [120.0037, 29.1028],
铜川: [109.0393, 35.1947],
银川: [106.3586, 38.1775],
镇江: [119.4763, 31.9702],
长春: [125.8154, 44.2584],
长沙: [113.0823, 28.2568],
长治: [112.8625, 36.4746],
阳泉: [113.4778, 38.0951],
青岛: [120.4651, 36.3373],
韶关: [113.7964, 24.7028],
眉山: [103.8315, 30.0505],
陕西: [108.9490, 34.2617],
湖南: [112.9813, 28.2008],
湖北: [114.2919, 30.5675],
十堰: [110.7828, 32.6521],
荆州: [112.2478, 30.3173],
河南: [113.6500, 34.7570],
荥阳: [113.35, 34.79],
浙江: [120.1592, 30.2660],
江苏: [118.7728, 32.0476],
云南: [102.7046, 25.0438],
瑞丽: [97.83, 24],
贵州: [106.7114, 26.5769],
都匀: [107.53, 26.72]
},
// 渲染数据
BJData: [
[{ name: '上海' }, { name: '海口', value: 95 }],
[{ name: '上海' }, { name: '成都', value: 60 }],
[{ name: '上海' }, { name: '大连', value: 80 }],
[{ name: '上海' }, { name: '南宁', value: 70 }],
[{ name: '上海' }, { name: '南昌', value: 60 }],
[{ name: '上海' }, { name: '长春', value: 40 }],
[{ name: '上海' }, { name: '包头', value: 30 }],
[{ name: '上海' }, { name: '重庆', value: 20 }]
],
// BJData: [],
initData: ['上海', '武汉', '重庆', '成都'],
capitalData: ['北京']
}
},
created () {},
mounted () {
this._initData()
},
methods: {
_initData () {
this.listData.forEach(item => {
const data = [{ name: '上海' }, { name: item, value: 20 }]
this.BJData.push(data)
})
this.initCharts(this.loca())
},
initCharts (seriesData) {
// 基于准备好的dom，初始化echarts实例
const myChart = echarts.init(document.getElementById('mapChart'))
myChart.setOption({
backgroundColor: 'transparent', // 设置整体背景色
tooltip: {
trigger: 'item',
formatter (params) {
if (params.data.value && params.data.value.length > 2) {
return `
${params.data.name}：${params.data.value[2]}
`
}
}
},
geo: [
{
// 地理坐标系组件用于地图的绘制，支持在地理坐标系上绘制散点图，线集。
zlevel: 1, // geo显示级别，默认是0
map: 'china', // 配置中国地图
// roam: true, //是否开启鼠标缩放和平移漫游
itemStyle: {
// 地图区域的多边形 图形样式。
areaColor: '#04304C', // 设置区域颜色
borderColor: '#5B8FF9' // 设置各各省市边界颜色
},
emphasis: {
// 高亮状态下的多边形和标签样式。
color: 'green',
itemStyle: {
// 地图区域的颜色。
areaColor: '#999' // 地图区域的颜色。
}
},
label: {
emphasis: {
show: true,
// 设置高亮字体颜色
color: '#43d0d6'
}
}
},
{ // 设置地图边界阴影
map: 'china', // 配置中国地图
// roam: true, //是否开启鼠标缩放和平移漫游
itemStyle: {
// 地图区域的多边形 图形样式。
// borderColor: "red", //设置各各省市边界颜色
// borderWidth: 10,
shadowBlur: 5,
shadowColor: '#10405F',
shadowOffsetY: 15
}
}
],
series: seriesData
})
},
loca () {
const series = []
const that = this
series.push(
{ // 设置动画球的
type: 'lines', // 用于带有起点和终点信息的线数据的绘制，主要用于地图上的航线，路线的可视化。
zlevel: 3, // 路径图所有图形的 zlevel 值。
effect: {
// 线特效的配置
show: true, // 是否显示特效。
period: 1, // 特效动画的时间，单位为 s。
trailLength: 0.2, // 特效尾迹的长度。取从 0 到 1 的值，数值越大尾迹越长。
symbolSize: 3 // 特效标记的大小，可以设置成诸如 10 这样单一的数字，也可以用数组分开表示高和宽，例如 [20, 10] 表示标记宽为20，高为10。
},
lineStyle: {
normal: {
color: function (val) {
return that.initData.includes(val.name) ? '#5AD8A6' : '#5B8FF9'
},
width: 0, // 线宽。
curveness: 0.3 // 边的曲度，支持从 0 到 1 的值，值越大曲度越大
}
},
label: {
show: false,
position: 'start',
formatter (params) {
if (params.dataIndex === 0) {
return '上海'
}
},
color: '#fff',
align: 'left',
verticalAlign: 'middle',
padding: [2, 0, 0, 8]
},
data: this.convertData(this.BJData) // 线数据集。
},
{ // 设置线的
type: 'lines',
zlevel: 2,
symbol: ['none', 'none'], // 线两端的标记类型，可以是一个数组分别指定两端
symbolSize: 0,
lineStyle: {
color: function (val) {
return that.initData.includes(val.name) ? '#5AD8A6' : '#5B8FF9'
},
width: 1,
curveness: 0.3
},
data: this.convertData(this.BJData)
},
{ // 区域公司icon位置
type: 'scatter',
coordinateSystem: 'geo',
zlevel: 4,
symbol: symbolImg, // 线两端的标记类型，可以是一个数组分别指定两端
symbolSize: [24, 39],
lineStyle: {
width: 0
},
label: {
show: true,
formatter: function (param) {
return param.name === '成都' ? '四川物业' : `${param.name}物业`
},
color: 'rgba(255, 255, 255, 0.9)',
offset: [0, -20]
},
data: this._initListData(this.initData, 'set')
},
{ // 北京首都icon
type: 'scatter',
coordinateSystem: 'geo',
zlevel: 1,
symbol: capitaImg, // 线两端的标记类型，可以是一个数组分别指定两端
symbolSize: [20, 20],
lineStyle: {
width: 0
},
label: {
show: false
},
data: this._initListData(this.capitalData)
},
{ // 设置终点位置动画的
type: 'effectScatter', // 带有涟漪特效动画的散点（气泡）图。利用动画特效可以将某些想要突出的数据进行视觉突出。 终点扩散那个
coordinateSystem: 'geo', // 该系列使用的坐标系
zlevel: 2,
rippleEffect: {
// 涟漪特效相关配置
brushType: 'fill'
},
label: {
// 图形上的文本标签，可用于说明图形的一些数据信息，比如值，名称等
show: true,
position: 'right',
formatter: '{b}',
color: 'rgba(255, 255, 255, 0.9)'
// fontSize: 5
},
// symbol: 'arrow',
symbolSize: function (val) {
// 标记的大小
return val[2] / 5
},
itemStyle: {
color: function (val) {
return that.initData.includes(val.name) ? '#5AD8A6' : '#5B8FF9'
}
},
data: this.BJData.map((dataItem) => {
return {
name: dataItem[1].name,
value: this.geoCoordMap[dataItem[1].name].concat([
dataItem[1].value
])
}
})
}
)
return series
},
_initListData (data, str) {
const res = []
data.forEach(item => {
let toCoord = this.geoCoordMap[item]
if (str) {
toCoord = [toCoord[0], toCoord[1] + 0.7]
}
res.push({
value: toCoord,
name: item
})
})
return res
},
convertData (data) {
var res = []
for (var i = 0; i < data.length; i++) {
var dataItem = data[i]
var fromCoord = this.geoCoordMap[dataItem[0].name] // 始发地
var toCoord = this.geoCoordMap[dataItem[1].name] // 目的地
const toValue = dataItem[1].value // 值
if (fromCoord && toCoord) {
res.push({
fromCoord,
toCoord,
toValue,
name: dataItem[1].name,
coords: [fromCoord, toCoord] // 一个包含两个到多个二维坐标的数组。在 polyline 设置为 true 时支持多于两个的坐标。
})
}
}
return res
}
}}
</script>
<style lang='less' scoped></style>
