自定义View（一）

很多时候系统自带的 View 组件并不能满足我们的需求，当我们需要特定的显示风格，处理特有的用户交互，封装一个高内聚的视图组件，就需要用到 Android 给我们提供的自定义 View 的能力。有了自定义 View，我们可以针对特定的应用场景开发出适合该场景的 View 组件，比如自定义的下拉刷新组件，自定义的进度条组件等等。本片文章主要介绍自定义 View 的基础知识，为自定义 View 做充足的准备。

自定义 View 基础知识

视图（View）表现为显示在屏幕上的各种视图，如 TextView、LinearLayout 等。视图分为 View 与 ViewGroup，View 即单个视图，比如 Button、TextView 等。ViewGroup 包含多个视图，如 LinearLayout、RelativeLayout 等。View 类是 Android 中各种组件的基类，ViewGroup 也是继承自 View。

View 的部分构造函数如下：

public View(Context context) {
	super(context);
}

// 如果View是在.xml里声明的，则调用第二个构造函数
// 自定义属性是从AttributeSet参数传进来的【自定义View最常用】
public View(Context context, AttributeSet attrs) {
  super(context, attrs);
}

// 在第二个构造函数里如果View有style属性时才会调用
public View(Context context, AttributeSet attrs, int defStyleAttr) {
  super(context, attrs, defStyleAttr);
}

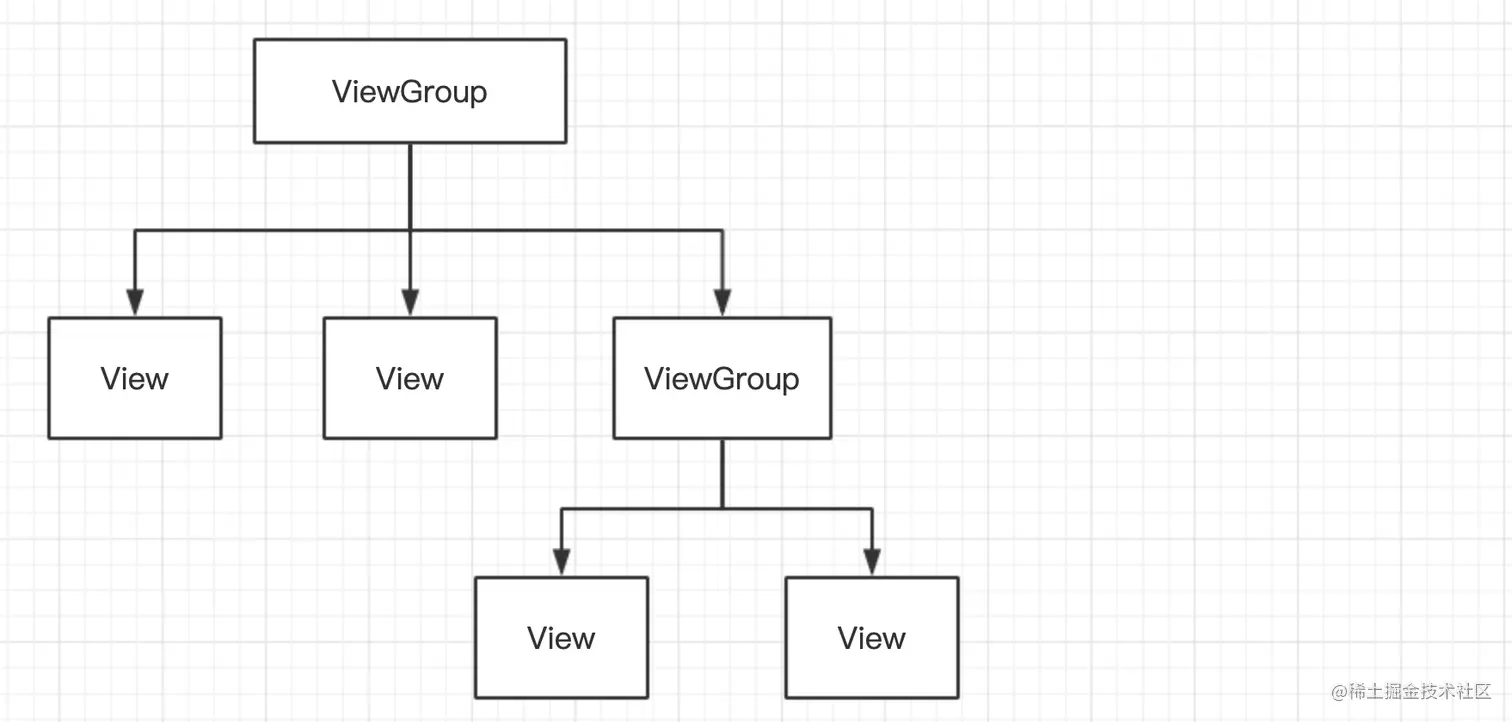

对于多 View 的视图，结构是树形结构：最顶层是 ViewGroup，ViewGroup 下可能有多个 ViewGroup 或 View，如下图：

无论是 measure 过程、layout 过程还是 draw 过程，永远都是从 View 树的根节点开始测量或计算（即从树的顶端开始），一层一层、一个分支一个分支地进行（即树形递归），最终计算整个 View 树中各个 View，最终确定整个 View 树的相关属性。

Android 的坐标系定义为：屏幕的左上角为坐标原点，向右为 x 轴增大方向，向下为 y 轴增大方向，具体如下图：

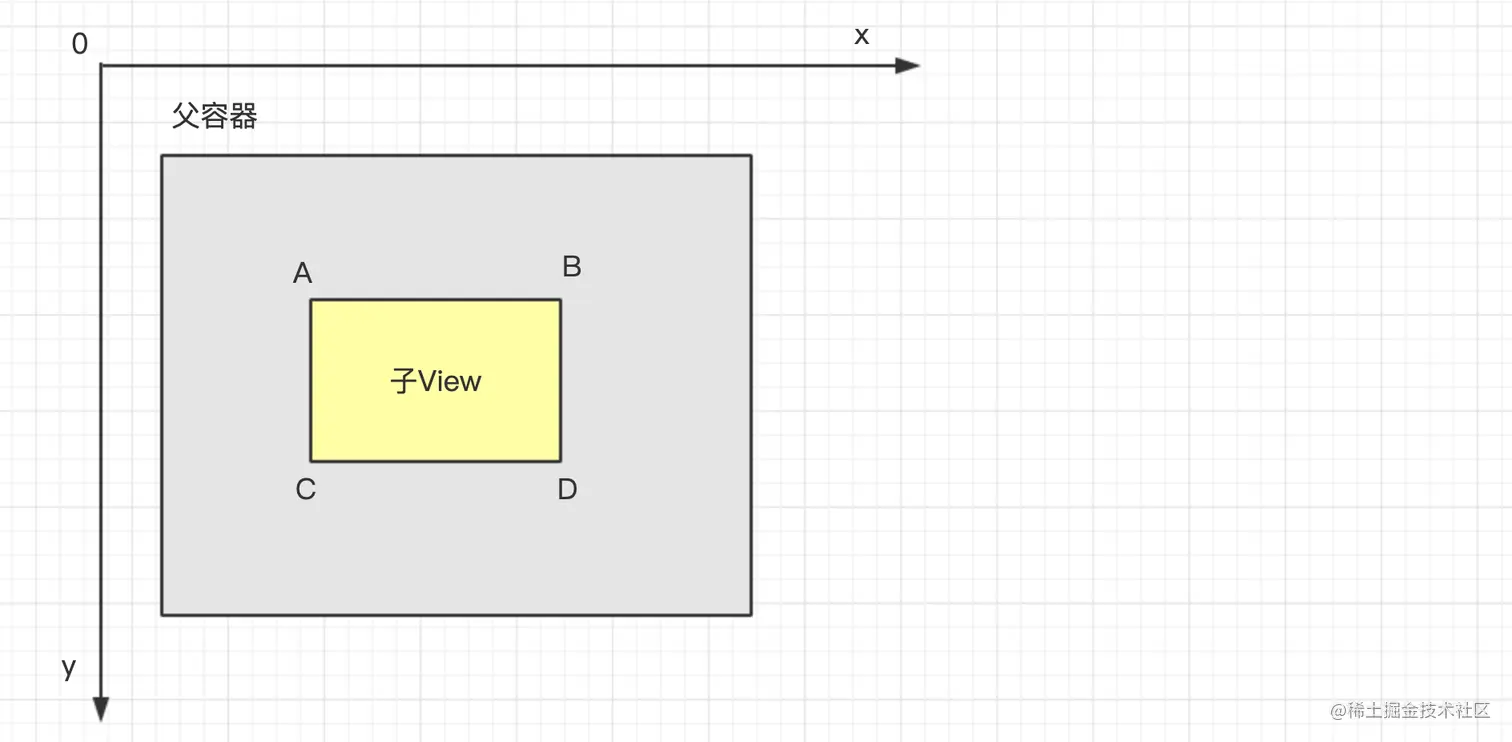

View 位置（坐标）描述：View 的位置由 4 个顶点决定的（如下 A、B、C、D）

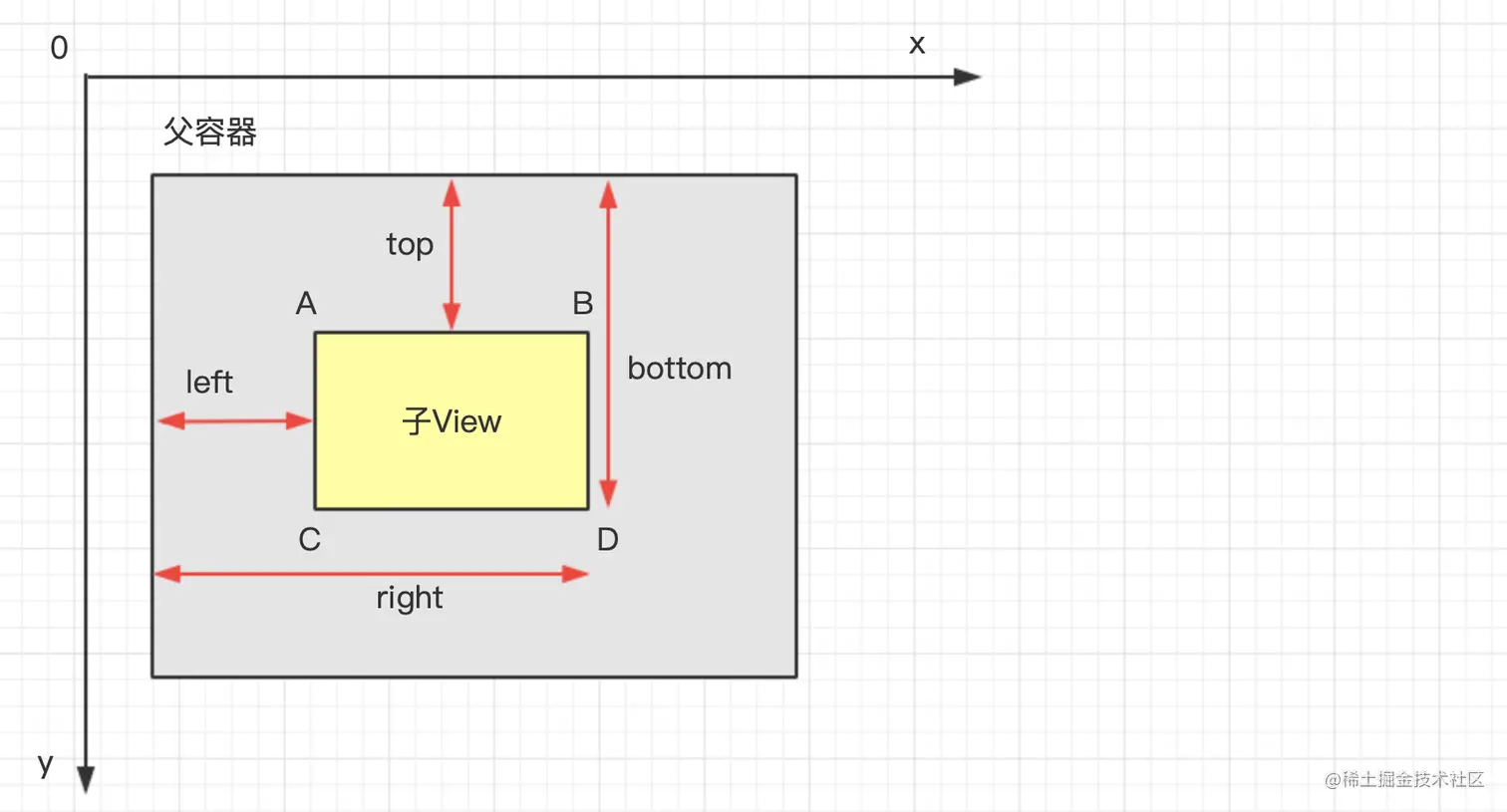

Top：子 View 上边界到父 view 上边界的距离，Left：子 View 左边界到父 view 左边界的距离，Bottom：子 View 下边距到父 View 上边界的距离，Right：子 View 右边界到父 view 左边界的距离。

View 的位置是通过view.getxxx()函数进行获取:

// 获取Top位置
public final int getTop() {
    return mTop;
}

// 其余如下：
getLeft();      //获取子View左上角距父View左侧的距离
getBottom();    //获取子View右下角距父View顶部的距离
getRight();     //获取子View右下角距父View左侧的距离

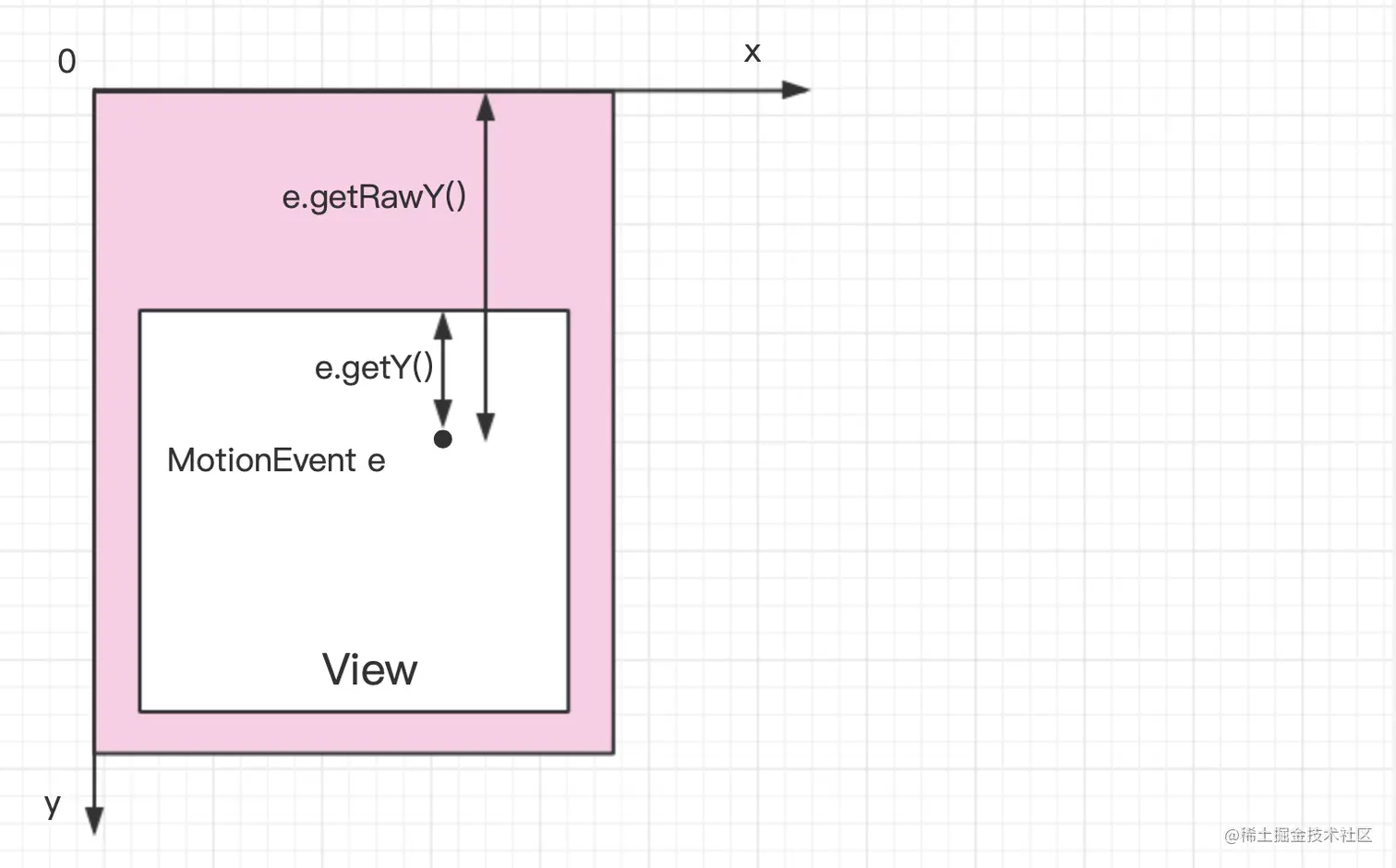

与 MotionEvent 中 get()和getRaw()的区别

//get() ：触摸点相对于其所在组件坐标系的坐标
event.getX();
event.getY();

//getRaw() ：触摸点相对于屏幕默认坐标系的坐标
event.getRawX();
event.getRawY();

自定义 View 实际上是将一些简单的形状通过计算，从而组合到一起形成的效果。这会涉及到画布的相关操作 (旋转)、正余弦函数计算等，即会涉及到角度(angle) 与弧度 (radian) 的相关知识，不会很复杂，但是有时候遇到稍微复杂一点的情况就可以准备一个草稿本，用手画一下很容易就能搞清楚。

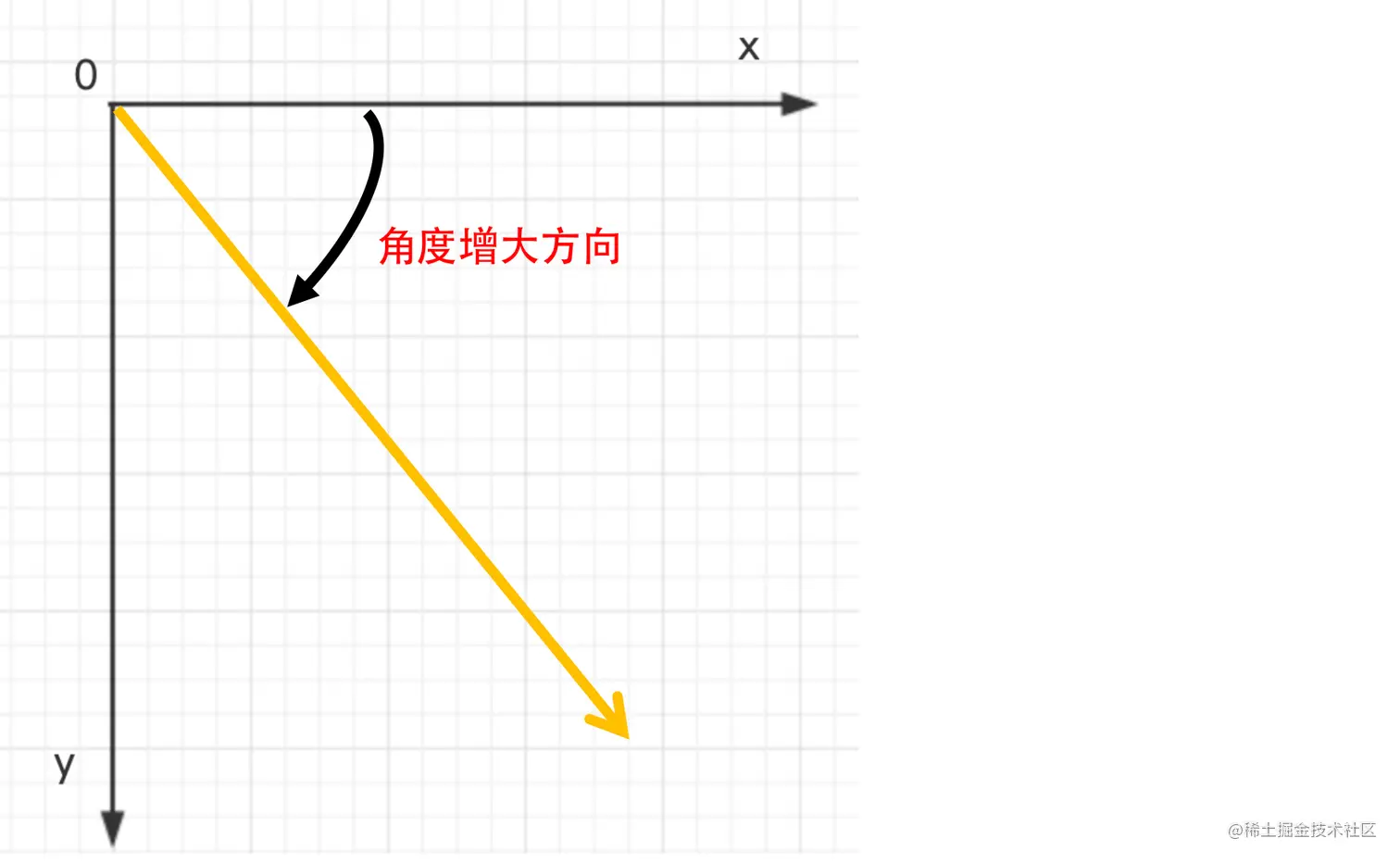

角度 = （弧长 / 周长 ）×360°，弧度 = 弧长 / 半径R。在常见的数学坐标系中角度增大方向为逆时针，但是在 Android 中角度增大的方向是顺时针：

再来看看颜色相关的内容，Android 中的颜色相关内容包括颜色模式，创建颜色的方式，以及颜色的混合模式等。

颜色模式	解释
ARGB8888	四通道高精度（32 位）
ARGB4444	四通道高精度（16 位）
RGB565	Android 屏幕默认模式（16 位）
Alpha8	仅有透明通道（8 位）
备注	字母表示通道类型，数值表示该类型用多少位二进制来描述。比如：ARGB8888，表示有四个通道 (ARGB)，每个对应的通道均用 8 位来描述。

以 ARGB8888 为例介绍颜色定义：

A（Alpha，透明度），取值范围0 - 255 ，R（Red）取值范围0 - 255 ，G（Green）取值范围0 - 255 ，B（Blue）取值范围0 - 255 。那么如何在 Java 中定义颜色：

// Java中使用Color类定义颜色
int color = Color.GRAY; // 灰色

// Color类是使用ARGB值进行表示
int color = Color.argb(127, 255, 0, 0);   // 半透明红色
int color = 0xaaff0000;                   // 带有透明度的红色

在/res/values/color.xml文件中如下定义：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    // 定义了红色（没有alpha（透明）通道）
    <color >#ff0000</color>

    // 定义了蓝色（没有alpha（透明）通道）
    <color >#00ff00</color>
</resources>

在 xml 文件中以#开头定义颜色，后面跟十六进制的值，有如下几种定义方式：

#f00            //低精度 - 不带透明通道红色
#af00           //低精度 - 带透明通道红色

#ff0000         //高精度 - 不带透明通道红色
#aaff0000       //高精度 - 带透明通道红色

在 Java 文件中引用 xml 中定义的颜色：

//方法1
int color = getResources().getColor(R.color.mycolor);

//方法2（API 23及以上）
int color = getColor(R.color.myColor);

在 xml 文件 (layout 或 style) 中引用或者创建颜色：

<!--在style文件中引用-->
<style >
	<item >@color/red</item>
</style>

<!--在layout文件中引用在/res/values/color.xml中定义的颜色-->
android:background="@color/red"

<!--在layout文件中创建并使用颜色-->
android:background="#ff0000"

颜色都是用 RGB 值定义的，而我们一般是无法直观的知道自己需要颜色的值，需要借用取色工具直接从图片或者其他地方获取颜色的 RGB 值。

自定义 View 的属性获取

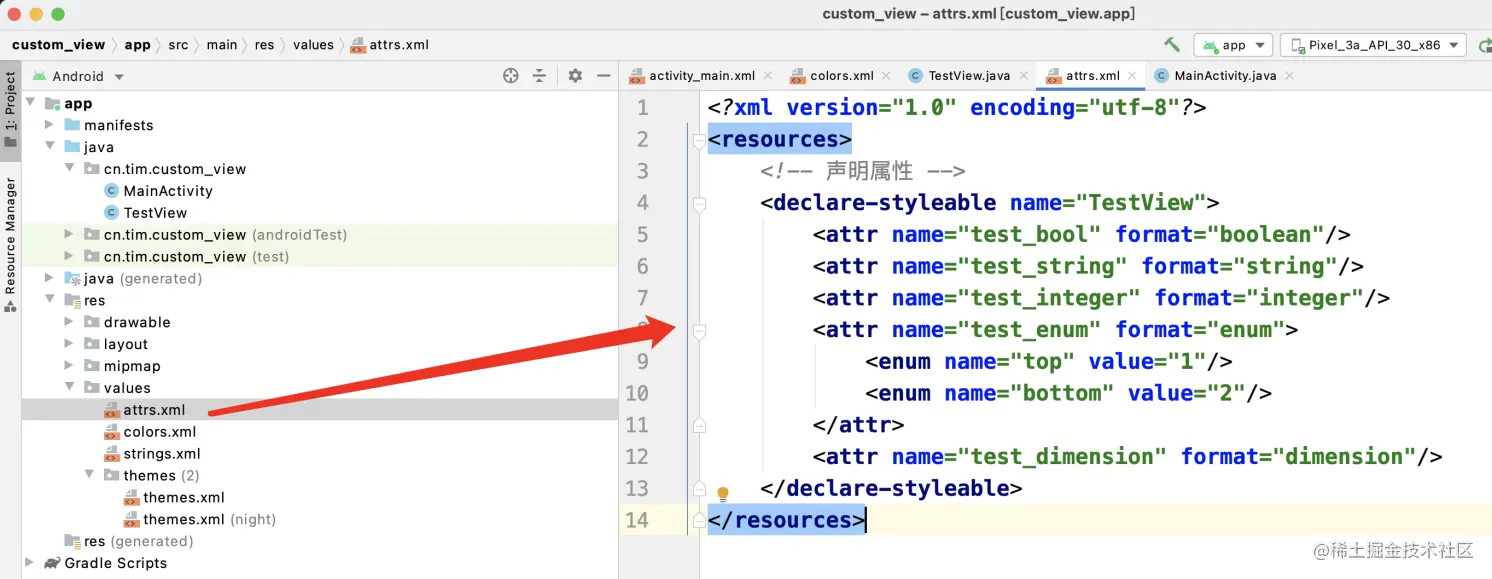

自定义 View 我们需要分析需要的自定义属性，然后在 res/ valus/atrs.xm 定义声明，在 layout.xml 文件中进行使用，在 View 的构造方法中进行获取，先在 values 文件夹下新建一个 attrs.xml 文件，里面就可以编写我们的自定义属性了，需要注意的是自定义属性的类型，比如 boolean、string、enum、integer……

在代码中去定义我们的自定义 View，顺便在初始化的时候获取对应的属性，下面是 activity_main.xml：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tim="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <cn.tim.custom_view.TestView
        android:layout_centerInParent="true"
        android:background="#FFBB86FC"
        tim:test_bool="true"
        tim:test_dimension="100dp"
        tim:test_enum="top"
        tim:test_integer="10086"
				tim:test_string="Tim"
        android:layout_width="100dp"
        android:layout_height="100dp"/>

</RelativeLayout>

获取属性的方式一：

public class TestView extends View {
    private static final String TAG = "TestView";

    public TestView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        TypedArray typedArray = context.obtainStyledAttributes(attrs, R.styleable.TestView);
        boolean booleanTest = typedArray.getBoolean(R.styleable.TestView_test_bool, false);
        int integerTest = typedArray.getInteger(R.styleable.TestView_test_integer, -1);
        String stringTest = typedArray.getString(R.styleable.TestView_test_string);
        int enumTest = typedArray.getInt(R.styleable.TestView_test_enum, 0);
        float dimensionTest = typedArray.getDimension(R.styleable.TestView_test_dimension, 0);
        Log.i(TAG, "TestView: booleanTest=" + booleanTest);
        Log.i(TAG, "TestView: integerTest=" + integerTest);
        Log.i(TAG, "TestView: stringTest=" + stringTest);
        Log.i(TAG, "TestView: enumTest=" + enumTest);
        Log.i(TAG, "TestView: dimensionTest=" + dimensionTest);
        typedArray.recycle();
    }
}

获取属性的方式二：

public class TestView extends View {
    private static final String TAG = "TestView";

    public TestView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        TypedArray typedArray = context.obtainStyledAttributes(attrs, R.styleable.TestView);
        boolean booleanTest = false;
        int integerTest = 0;
        String stringTest = null;
        int enumTest = 0;
        float dimensionTest = 0;
        int indexCount = typedArray.getIndexCount();
        for (int i = 0; i < indexCount; i++) {
            int index = typedArray.getIndex(i);
            switch (index){
                case R.styleable.TestView_test_bool:
                    booleanTest = typedArray.getBoolean(R.styleable.TestView_test_bool, false);
                    break;
                case R.styleable.TestView_test_integer:
                    integerTest = typedArray.getInteger(R.styleable.TestView_test_integer, -1);
                    break;
                case R.styleable.TestView_test_string:
                    stringTest = typedArray.getString(R.styleable.TestView_test_string);
                    break;
                case R.styleable.TestView_test_enum:
                    enumTest = typedArray.getInt(R.styleable.TestView_test_enum, 0);
                    break;
                case R.styleable.TestView_test_dimension:
                    dimensionTest = typedArray.getDimension(R.styleable.TestView_test_dimension, 0);
                    break;
            }
        }
        typedArray.recycle();

        Log.i(TAG, "TestView: booleanTest=" + booleanTest);
        Log.i(TAG, "TestView: integerTest=" + integerTest);
        Log.i(TAG, "TestView: stringTest=" + stringTest);
        Log.i(TAG, "TestView: enumTest=" + enumTest);
        Log.i(TAG, "TestView: dimensionTest=" + dimensionTest);
    }
}

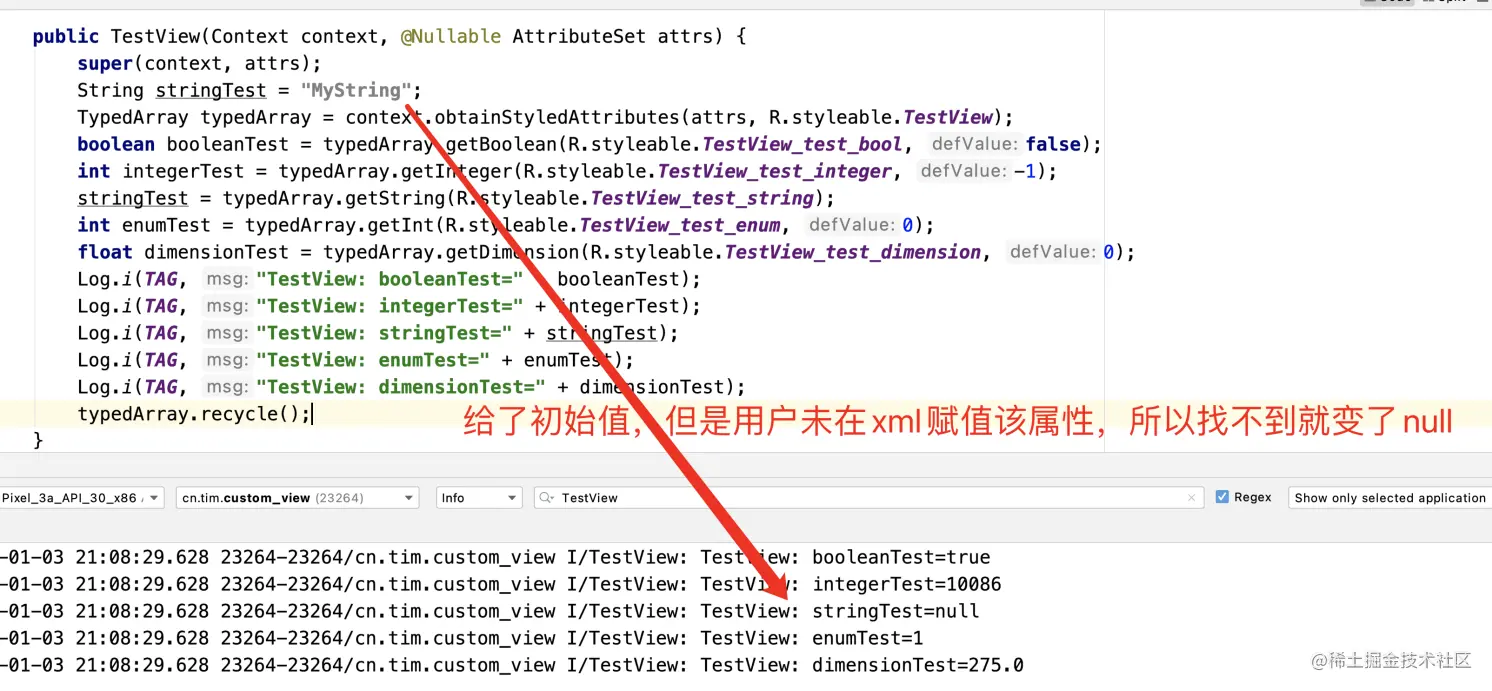

这两种方式区别就是第一种方式是有缺点的，用户假设没有在控件中设置值，直接获取的方式如果找不到用户设置的值的时候，就会设置为 null，从而覆盖原来的初始值，假设用户使用时写的控件属性如下：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tim="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <cn.tim.custom_view.TestView
        android:layout_centerInParent="true"
        android:background="#FFBB86FC"
        tim:test_bool="true"
        tim:test_dimension="100dp"
        tim:test_enum="top"
        tim:test_integer="10086"

        android:layout_width="100dp"
        android:layout_height="100dp"/>

</RelativeLayout>

所以还是比较推荐使用第二种写法，根据需要获取属性即可。

Measure (测量过程）

自定义 View 的子二个步骤就是测量，在自定义 View 的时候，我们需要测量出 View 的宽和高，在某些情况下，需要多次测量才能确定 View 最终的宽 / 高；该情况下，measure 过程后得到的宽和高可能不准确，因此最好是在 layout 过程中通过 onLayout() 方法去获取最终的宽和高。

ViewGroup 的子类（RelativeLayout、LinearLayout）有其对应的 ViewGroup.LayoutParams 子类，比如：RelativeLayout 的 ViewGroup.LayoutParams 子类就是 RelativeLayoutParams，它们的作用就是指定视图 View 的高度和宽度等布局参数。

在测量过程中，需要重点理解的是测量规格，测量规格 (MeasureSpec) = 测量模式（mode） + 测量大小（size）。其中测量模式有三种：MeasureSpec.UNSPECIFIED、MeasureSpec.EXACTLY、MeasureSpec.AT_MOST。MeasureSpec 是父控件提供给子 View 的一个参数，作为设定自身大小参考，只是个参考，要多大，还是 View 自己说了算。

1、UNSPECIFIED（未指定模式），父控件对子控件不加任何束缚，子元素可以得到任意想要的大小。比如 ScrollView、ListView……，它的子 View 可以随意设置大小，无论多高，都能滚动显示，这个时候 heightSize 就没什么意义。

2、EXACTLY（精确模式），父控件为子 View 指定确切大小，希望子 View 完全按照自己给定尺寸来处理，这时的 MeasureSpec 一般是父控件根据自身的 MeasureSpec 跟子 View 的布局参数来确定的。

3、AT_MOST（最大值模式），父为子元素指定最大参考尺寸，希望子 View 的尺寸不要超过这个尺寸。这种模式也是父控件根据自身的 MeasureSpec 跟子 View 的布局参数来确定的，一般是子 View 的布局参数采用 wrap_content 的时候。

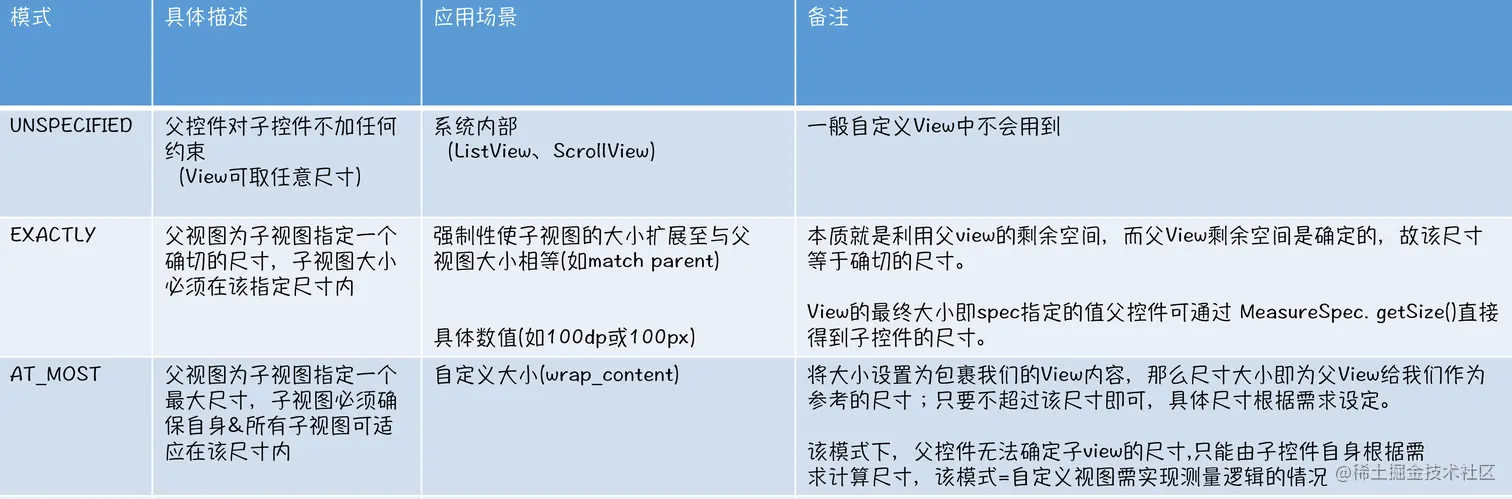

通过下表可以清晰的对比一下三者的区别：

MeasureSpec 被封装在 View 类中的一个内部类里：MeasureSpec 类，MeasureSpec 类用 1 个变量封装了 2 个数据：size 与 mode，通过使用二进制将测量模式与测量大小打包成一个 int 值来，并提供了打包与解包的方法，使用该措施的目的就是减少对象内存分配。所以待会儿看到这样的代码并不要觉得惊讶：

int specMode = MeasureSpec.getMode(measureSpec);
int specSize = MeasureSpec.getSize(measureSpec);
// 通过Mode和Size生成新的SpecMode
int measureSpec = MeasureSpec.makeMeasureSpec(specSize, specMode);

因为这就是获取了测量模式，也获取了测量值：

// 测量的代码
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    int widthMode = MeasureSpec.getMode(widthMeasureSpec);
    int widthSize = MeasureSpec.getSize(widthMeasureSpec);
    int width = 0;
    if(widthMode == MeasureSpec.EXACTLY){
        width = widthSize;
    }else {
        //int needWidth = measureWidth();
        // 想要支持Padding
        int needWidth = measureWidth() + getPaddingLeft() + getPaddingRight();
        if(widthMode == MeasureSpec.AT_MOST){
            width = Math.min(needWidth, widthSize);
        }else { //MeasureSpec.UNSPECIFIED 无限制
            width = widthSize;
        }
    }

    int heightMode = MeasureSpec.getMode(heightMeasureSpec);
    int heightSize = MeasureSpec.getSize(heightMeasureSpec);
    int height = 0;
    if(heightMode == MeasureSpec.EXACTLY){
        height = heightSize;
    }else {
        int needHeight = measureHeight() + getPaddingTop() + getPaddingBottom();
        if(heightMode == MeasureSpec.AT_MOST){
            height = Math.min(needHeight, heightSize);
        }else {
        		//MeasureSpec.UNSPECIFIED 无限制
            height = heightSize;
        }
    }
    setMeasuredDimension(width, height);
}

// 根据显示的内容去计算
private int measureHeight() {
    return 0;
}

// 根据显示的内容去计算
private int measureWidth() {
    return 0;
}

MeasureSpec 值的计算，上面说了那么久 MeasureSpec，那么 MeasureSpec 值到底是如何计算得来？其实子 View 的 MeasureSpec 值是根据子 View 的布局参数（LayoutParams）和父容器的 MeasureSpec 值计算得来的，具体计算逻辑封装在 getChildMeasureSpec() 方法里。

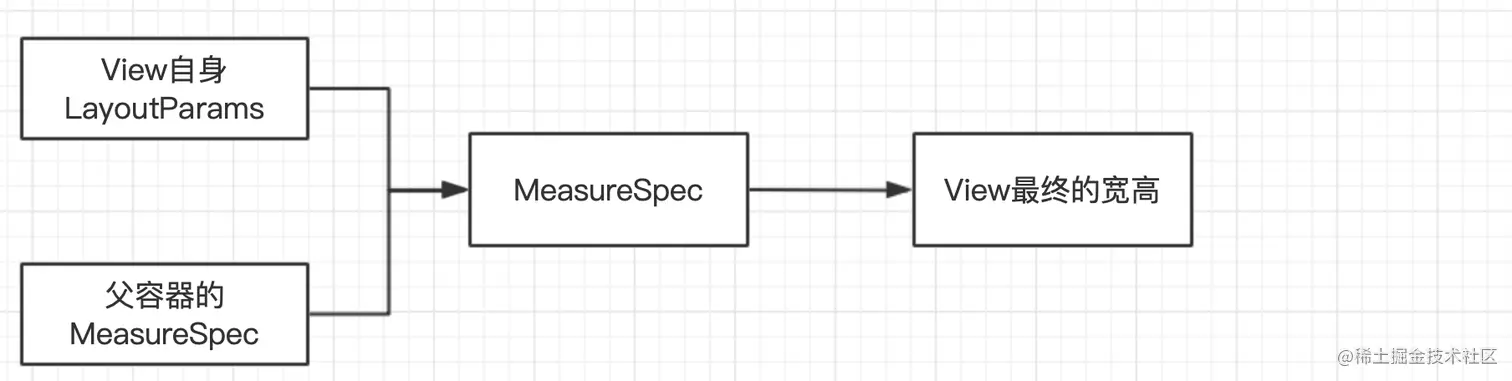

即子 View 的大小是由父 View 的 MeasureSpec 值和子 View 的 LayoutParams 属性共同决定的。关于 getChildMeasureSpec() 方法里对子 View 的测量模式 & 大小的判断逻辑有点复杂，具体请看下表：

子视图布局参数 \ 父视图测量模式	EXACTLY	AT_MOST	UNSPECIFIED
具体数值（dp / px）	EXACTLY + childSize	EXACTLY + childSize	EXACTLY + childSize
match_parent	EXACTLY + parentSize(父容器的剩余空间)	AT_MOST + parentSize(大小不超过父容器的剩余空间)	UNSPECIFIED + 0
wrap_content	AT_MOST + parentSize(大小不超过父容器的剩余空间)	AT_MOST + parentSize(大小不超过父容器的剩余空间)	UNSPECIFIED + 0

其中的规律总结：（以子 View 为标准，横向观察）

规律前提	子 view 的 MeasureSpec 值
当子 View 采用具体数值 (dp/px) 时	测量模式 = EXACTLY 测量大小 = 其自身设置的具体数值
当子 View 采用 match_parent 时	测量模式 = 父容器的测量模式 测量大小： 若父容器的测量模式为 EXACTLY，那么测量大小等于父容器的剩余空间 若父容器的测量模式为 AT_MOST，那么测大小不超过父容器的剩余
当子 View 采用 wrap_content 时	测量模式 = AT MOST 测量大小 = 不超过父容器的剩余空间
