介绍

平时很多时候，在交付时，需要交付数据库设计文档。评审时候也需要查看数据库设计文档。平时开发时，经常会修改数据库表，然后还要修改数据库设计文档，一旦忘了，就会变得很麻烦，挨个排查，耽误时间。所以这次介绍一款插件，直接生成数据库设计文档，并且支持MD，word，html等格式，而且还是开源，可以自己改造，里面是模板化的freemarker。 这就是第一期的《小鑫发现》之SCREW数据库文档生成

构建

这里使用MAVEN插件的方式进行生成。 新建一个Springboot的项目，为啥是Springboot的呢，没啥，就会这个，方便。

MAVEN 依赖

<properties>
   <java.version>1.8</java.version>
   <screw.version>1.0.5</screw.version>
   <HikariCP.version>3.4.5</HikariCP.version>
   <mysql-connector-java.version>8.0.22</mysql-connector-java.version>
</properties>

<dependencies>
   <dependency>
       <groupId>org.springframework.boot</groupId>
       <artifactId>spring-boot-starter</artifactId>
   </dependency>
   <dependency>
       <groupId>org.springframework.boot</groupId>
       <artifactId>spring-boot-starter-test</artifactId>
       <scope>test</scope>
   </dependency>
   <dependency>
       <groupId>cn.smallbun.screw</groupId>
       <artifactId>screw-core</artifactId>
       <version>${screw.version}</version>
   </dependency>
   <dependency>
       <groupId>com.zaxxer</groupId>
       <artifactId>HikariCP</artifactId>
       <version>${HikariCP.version}</version>
   </dependency>
   <dependency>
       <groupId>mysql</groupId>
       <artifactId>mysql-connector-java</artifactId>
       <version>${mysql-connector-java.version}</version>
   </dependency>
   <dependency>
       <groupId>org.projectlombok</groupId>
       <artifactId>lombok</artifactId>
       <version>1.18.16</version>
       <scope>provided</scope>
   </dependency>
</dependencies>

screw-core是插件的核心，HikariCP号称是最快的数据库连接池。

MAVEN 插件

<build>
   <plugins>
       <plugin>
           <groupId>org.springframework.boot</groupId>
           <artifactId>spring-boot-maven-plugin</artifactId>
       </plugin>
       <plugin>
           <groupId>cn.smallbun.screw</groupId>
           <artifactId>screw-maven-plugin</artifactId>
           <version>${screw.version}</version>
           <dependencies>
               <!-- HikariCP -->
               <dependency>
                   <groupId>com.zaxxer</groupId>
                   <artifactId>HikariCP</artifactId>
                   <version>${HikariCP.version}</version>
               </dependency>
               <!--mysql driver-->
               <dependency>
                   <groupId>mysql</groupId>
                   <artifactId>mysql-connector-java</artifactId>
                   <version>${mysql-connector-java.version}</version>
               </dependency>
           </dependencies>
           <configuration>
               <!--username-->
               <username>root</username>
               <!--password-->
               <password>password</password>
               <!--driver-->
               <driverClassName>com.mysql.cj.jdbc.Driver</driverClassName>
               <!--jdbc url-->
               <jdbcUrl>jdbc:mysql://127.0.0.1:3306/table_space?characterEncoding=UTF-8</jdbcUrl>
               <!--生成文件类型 HTML WORD MD-->
               <fileType>MD</fileType>
               <!--打开文件输出目录-->
               <openOutputDir>false</openOutputDir>
               <!--生成模板-->
               <produceType>freemarker</produceType>
               <!--文档名称 为空时:将采用[数据库名称-描述-版本号]作为文档名称-->
               <fileName>测试文档名称</fileName>
               <!--描述-->
               <description>数据库文档生成</description>
               <!--版本-->
               <version>${project.version}</version>
               <!--标题-->
               <title>数据库文档</title>
           </configuration>
           <executions>
               <execution>
                   <phase>compile</phase>
                   <goals>
                       <goal>run</goal>
                   </goals>
               </execution>
           </executions>
       </plugin>
   </plugins>
</build>

把对应位置的信息改成自己的，characterEncoding=UTF-8这个是防止乱码，别忘了。 依赖和插件构建就完成了，没想到这么简单，我也没想到。

执行

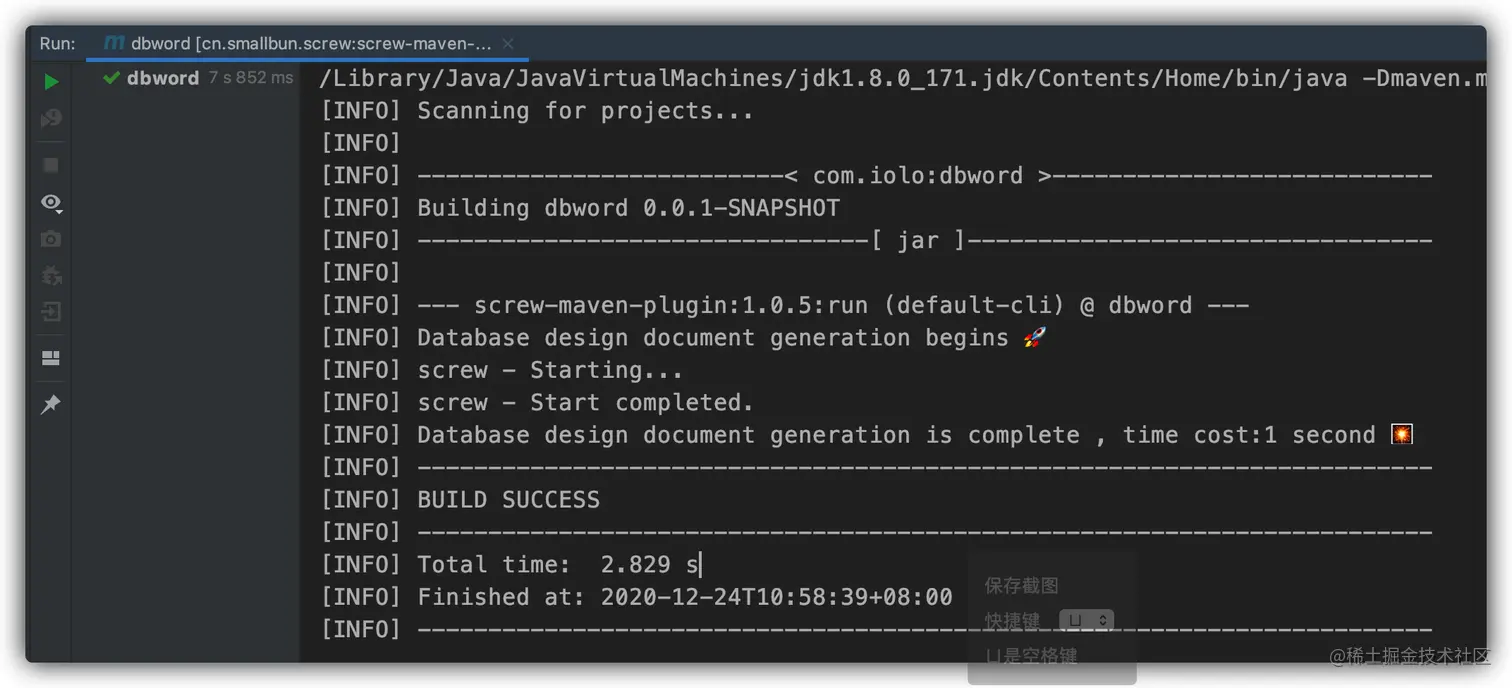

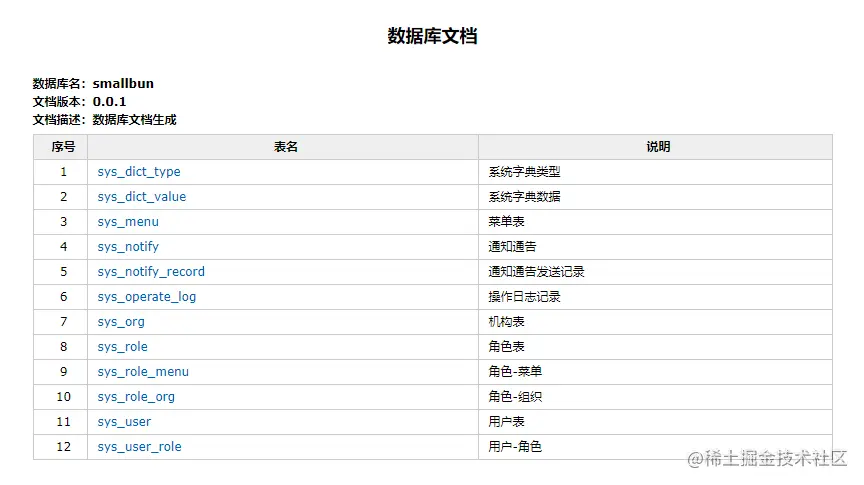

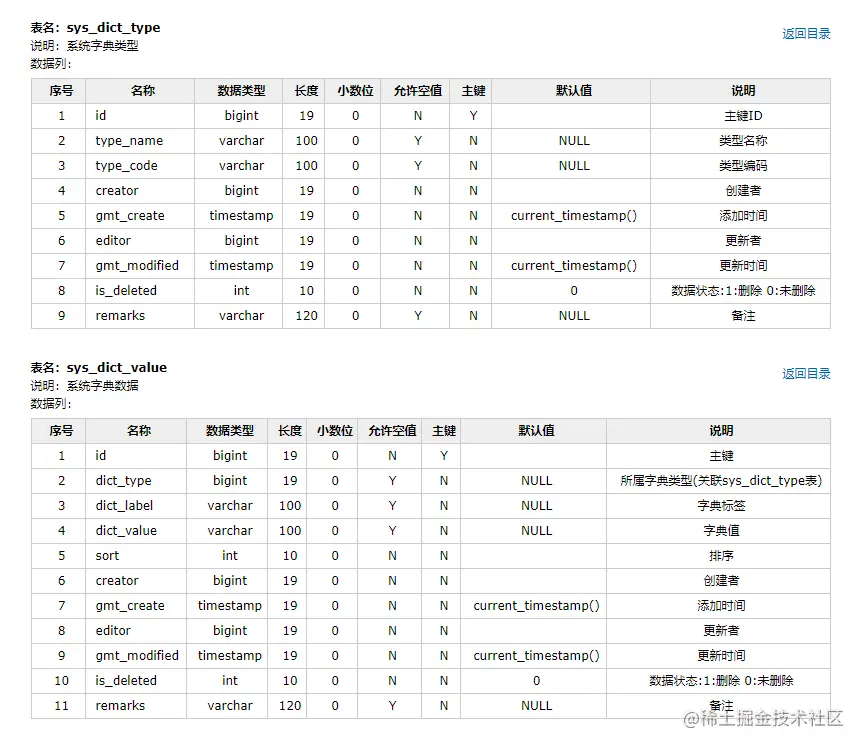

这里直接在IDEA里，双击这个run。看看效果 执行日志 然后当前项目上就会有doc文件夹，查看里面的文档 这里使用的html，这里暂时就用官方的图片，更能看出来很多细节（主要是懒得在建立一个数据表了）

至此所有的文档就生成了，是不是方便，下一步就行改造，因为他还有很多配置项，通过代码更方便查看。

主要是我这修改maven总提示我构建，烦

改造

在test文件下，有个测试类，在里面进行改造。 方便配置化，使用一个配置类，和配置文件。 配置文件

gen:
  db:
    driverClassName: com.mysql.cj.jdbc.Driver
    ip: jdbc:mysql://127.0.0.1:3306/test1?characterEncoding=UTF-8
    username: root
    password: mima
  engineConfig:
    fileOutputDir: /Users/iOLO/dev/Java/dbword/doc
    fileName: 数据库设计文档
    version: 1.0.0
    description: 数据库描述

配置类

package com.iolo.dbword.config;

import lombok.Data;
import org.springframework.boot.context.properties.ConfigurationProperties;
import org.springframework.stereotype.Component;

/**
 * @author iOLO
 * @date 2020/12/23
 **/

@Component
@ConfigurationProperties(prefix = "gen")
@Data
public class GenConfig {

    private DB db;
    private EngineConfig engineConfig;

    @Data
    public static class DB {
        private String ip;
        private String driverClassName;
        private String username;
        private String password;
    }
    @Data
    public static class EngineConfig {
        private String fileOutputDir;
        private String fileName;
        private String version;
        private String description;
    }
}

测试类

package com.iolo.dbword;

import cn.smallbun.screw.core.Configuration;
import cn.smallbun.screw.core.engine.EngineConfig;
import cn.smallbun.screw.core.engine.EngineFileType;
import cn.smallbun.screw.core.engine.EngineTemplateType;
import cn.smallbun.screw.core.execute.DocumentationExecute;
import cn.smallbun.screw.core.process.ProcessConfig;
import com.iolo.dbword.config.GenConfig;
import com.zaxxer.hikari.HikariConfig;
import com.zaxxer.hikari.HikariDataSource;
import org.junit.jupiter.api.Test;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.context.SpringBootTest;

import javax.sql.DataSource;

@SpringBootTest
class DbwordApplicationTests {

    @Autowired
    GenConfig genConfig;

    @Test
    void contextLoads() {
    }

    @Test
    void documentGeneration() {
        //数据源
        HikariConfig hikariConfig = new HikariConfig();
        hikariConfig.setDriverClassName(genConfig.getDb().getDriverClassName());
        hikariConfig.setJdbcUrl(genConfig.getDb().getIp());
        hikariConfig.setUsername(genConfig.getDb().getUsername());
        hikariConfig.setPassword(genConfig.getDb().getPassword());
        //设置可以获取备注信息信息
        hikariConfig.addDataSourceProperty("useInformationSchema", "true");
        hikariConfig.setMinimumIdle(2);
        hikariConfig.setMaximumPoolSize(5);
        DataSource dataSource = new HikariDataSource(hikariConfig);
        //生成配置
        EngineConfig engineConfig = EngineConfig.builder()
                //生成文件路径
                .fileOutputDir(genConfig.getEngineConfig().getFileOutputDir())
                //打开目录
                .openOutputDir(true)
                //文件类型 HTML WORD MD
                .fileType(EngineFileType.HTML)
                //生成模板实现
                .produceType(EngineTemplateType.freemarker)
                //自定义文件名称
                .fileName(genConfig.getEngineConfig().getFileName()).build();

        ProcessConfig processConfig = ProcessConfig.builder().build();

        //配置
        Configuration config = Configuration.builder()
                //版本
                .version(genConfig.getEngineConfig().getVersion())
                //描述
                .description(genConfig.getEngineConfig().getDescription())
                //数据源
                .dataSource(dataSource)
                //生成配置
                .engineConfig(engineConfig)
                //生成配置
                .produceConfig(processConfig)
                .build();
        //执行生成
        new DocumentationExecute(config).execute();
    }

}

然后执行测试方法，依然也可以文档，并且发现会有更多的配置参数，如下

       //忽略表
        ArrayList<String> ignoreTableName = new ArrayList<>();
        ignoreTableName.add("test_user");
        ignoreTableName.add("test_group");
        //忽略表前缀
        ArrayList<String> ignorePrefix = new ArrayList<>();
        ignorePrefix.add("test_");
        //忽略表后缀
        ArrayList<String> ignoreSuffix = new ArrayList<>();
        ignoreSuffix.add("_test");

        ProcessConfig processConfig = ProcessConfig.builder()
            //指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳忽略表配置
            //根据名称指定表生成
            .designatedTableName(new ArrayList<>())
            //根据表前缀生成
            .designatedTablePrefix(new ArrayList<>())
            //根据表后缀生成
            .designatedTableSuffix(new ArrayList<>())
            //忽略表名
            .ignoreTableName(ignoreTableName)
            //忽略表前缀
            .ignoreTablePrefix(ignorePrefix)
            //忽略表后缀
            .ignoreTableSuffix(ignoreSuffix)
            .build();

参考连接

SCREW GITHUB
