流程图可视化和G6

林间听雨1020
1,219 阅读7分钟

G6是什么？

官方原文如下介绍：

G6 是一个图可视化引擎。它提供了图的绘制、布局、分析、交互、动画等图可视化的基础能力。旨在让关系变得透明，简单。让用户获得关系数据的 Insight（领悟/了解/洞察力）。

在我的理解，G6它提供面向图形编程、开发者手动组装图形 & 自定义图形交互的能力，自己动手丰衣足食。

现在，我们loyalData技能点涉及到：

  • Graph图 在 G6 中

  • 图元素Item：节点/边/Combo

  • 图元素配置不同状态的样式

  • 基础动画

  • 响应事件

  • 拖拽生成边，将两个节点连起来

  • 删除节点、边

  • 获取图数据

Graph图

Graph 对象是图的载体，它包含了图上的所有元素（节点、边等），同时挂载了图的相关操作（如交互监听、元素操作、渲染等）。

Graph 对象的生命周期为：初始化 —> 加载数据 —> 渲染 —> 更新 —> 销毁。

图元素Item：节点/边/Combo

  1.  每个图元素由一个或多个 图形（Shape） 组成，会有自己的唯一关键图形（keyShape）
  • shape 指 G6 中的图形、形状，它可以是圆形、矩形、路径、图片等
  1. 实现一个自定义的节点渲染到画布上必须满足

  • 这个图元素有全局唯一的名字

  • 通过数据渲染图时，节点的 type 指定为图元素的名称

  •   // 自定义作业节点
  G6.registerNode('customNode',	{
        draw (cfg, group) {
          const keyShape = group.addShape()
          return keyShape // 每个节点都有一个keyShape, 所以这一步是必须的
        }
   },
    'defaultNode')
  // 通过在数据中指定节点type，来渲染自定义的作业节点
  // 配置渲染的节点类型还有全局配置、函数配置等其他方式，请自行查阅
  const data = {
    nodes: [
      {
        id: 1,
        type: 'customNode'    }
    ]
  }
  G6.read(data)

节点Item

1、anchorPoints: 节点的连接点 anchorPoint 指的是边连入节点的相对位置

2、自定义节点

G6.registerNode(
  'nodeName',
  {
    /**
     * 绘制 combo，包含文本
     * @param  {Object} cfg combo 的配置项
     * @param  {G.Group} group 图形分组，combo 中的图形对象的容器
     * @return {G.Shape} 绘制的图形，通过 combo.get('keyShape') 可以获取到
     */
    draw(cfg, group) {},
    /**
     * 绘制后的附加操作，默认没有任何操作
     * @param  {Object} cfg combo 的配置项
     * @param  {G.Group} group 图形分组，combo 中的图形对象的容器
     */
    afterDraw(cfg, group) {},
    /**
     * 更新 combo ，combo 文本
     * @override
     * @param  {Object} cfg combo 的配置项
     * @param  {Combo} combo combo item
     */
    update(cfg, combo) {},
    /**
     * 更新 combo 后的操作，一般同 afterDraw 配合使用
     * @override
     * @param  {Object} cfg combo 的配置项
     * @param  {Combo} combo combo item
     */
    afterUpdate(cfg, combo) {},
    /**
     * 设置 combo 的状态，主要是交互状态，业务状态请在 draw 方法中实现
     * 单图形的 combo 仅考虑 selected、active 状态，有其他状态需求的用户自己复写这个方法
     * @param  {String} name 状态名称
     * @param  {Object} value 状态值
     * @param  {Combo} combo combo item
     */
    setState(name, value, combo) {},
    /**
     * 获取锚点（相关边的连入点）
     * @param  {Object} cfg combo 的配置项
     * @return {Array|null} 锚点（相关边的连入点）的数组,如果为 null，则没有锚点
     */
    getAnchorPoints(cfg) {},
  },
  'extendedComboName',
);

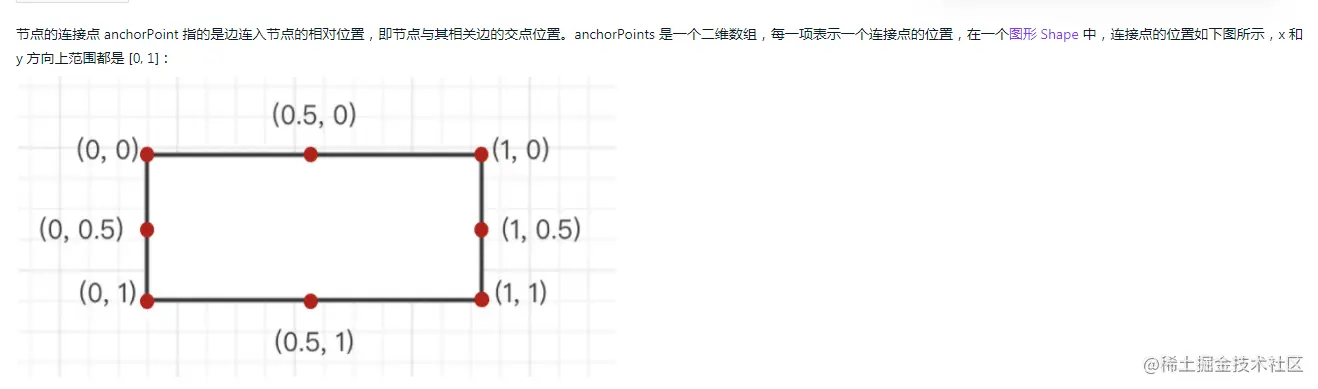

3、节点的连接点 anchorPoint

边Edge

sourceAnchor: 边的起始节点上的锚点的索引值

targetAnchor: 边的终止节点上的锚点的索引值

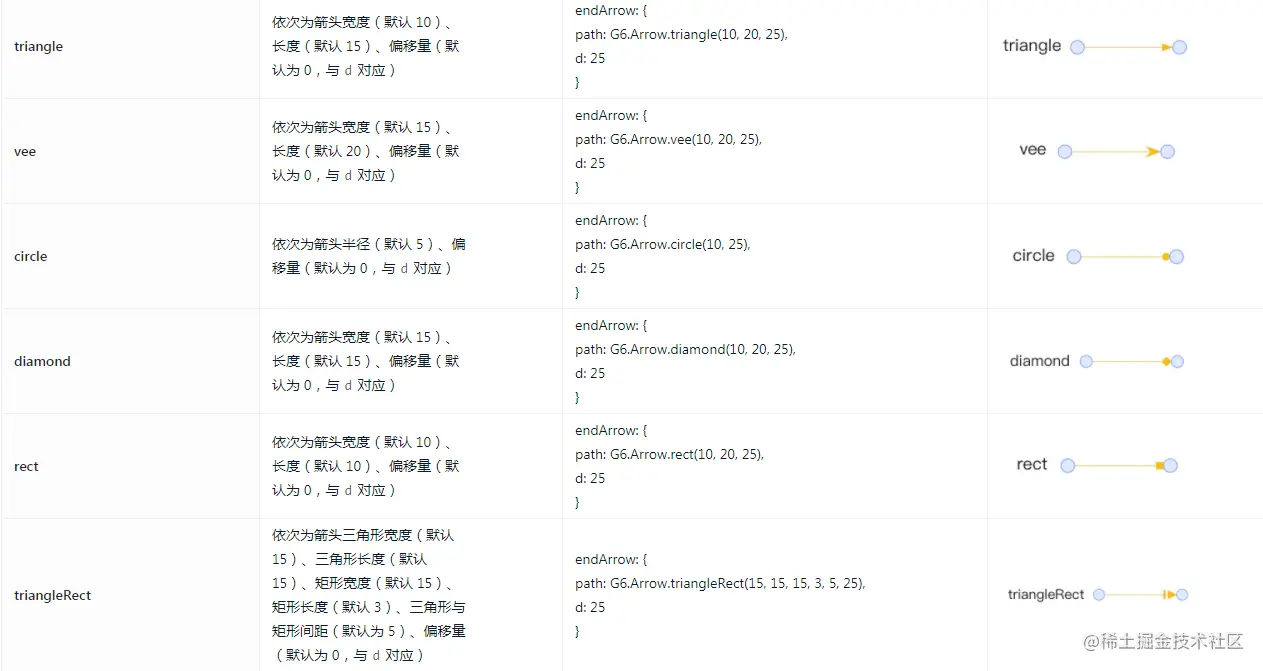

自定义边、自定义箭头

Combo节点分组

自定义combo

v3.5以前是Group。包含折叠、收起。内部节点的拖拽移动

图元素配置状态样式

在实际使用 G6 的开发过程中，有两种不同的场景需要配置状态样式：

  1. 业务数据字段的属性值不同，绘制的节点样式也不一样，比如节点是禁用还是可用状态；

  2. 不同的交互，节点绘制的效果不同，比如 鼠标hover 和 鼠标点击选中节点；

    // 第一种，根据数据绘制节点
// 1.1 准备数据
const data = {
  nodes: [
    {
      id: 1,
      type: 'job-node',
      name: '巡检监控'
      disabled: true
    },
    {
      id: 2,
      type: 'job-node',
      name: '核心数仓'，
      disabled: false
    }
  ]
}
// 1.2 注册自定义节点时，根据业务数据动态绘制
G6.registerNode('job-node',
	{
      draw (cfg, group) {
        // 在绘制过程中业务数据属性会传递到cfg，所以在这里我们能拿到数据中的name/disabled等属性
        const { name, disabled } = cfg
        const keyShape = group.addShape()
        // group.addShape() 方法返回图形实例
        // 根据业务数据属性动态修改图形的样式
        keyShape.attr({
          cursor: disabled ? 'not-allowed' : 'default' // 如果禁用(diabled 为 true)，悬浮时会显示禁用的手势
        })
        return keyShape
      }
	},
	'single-node'
)

// 第二种，根据交互配置样式
// 2.1 注册节点时，配置状态样式
G6.registerNode('job-node',
	{
      options: {
        stateStyles: {
          hover: {
            fill: '#ccc'
          },
          select: {
            fill: 'red'
          }
        }
      }
      draw (cfg, group) {
        const keyShape = group.addShape()
        return keyShape
      }
	},
  // 继承内置节点是必要的，内部节点封装处理了节点的 `options.stateStyles` 配置在不同状态下 keyshape 和 子shape 的样式
  // 也就意味着不用我们去复写 `setState` 以及它内部处理节点各shape的样式
	'single-node'
)
// 2.2 交互过程中给节点添加状态
// 鼠标划入节点，节点背景置灰
graph.on('node:mouseenter', evt => {
  const node = evt.item
  graph.setItemState(node, 'hover', true)
})
// 鼠标划出节点，节点背景置为默认
graph.on('node:mouseout', evt => {
  const node = evt.item
  graph.setItemState(node, 'hover', false)
})
// 点击节点，节点背景变红
graph.on('node:click', evt => {
  const node = evt.item
  graph.setItemState(node, 'select', true)
})

setState: 用于响应外部对元素状态的改变。当外部调用 graph.setItemState(item, state, value) 时，该函数作出相关响应。主要是交互状态，业务状态请在 draw() 方法中实现

节点响应事件

G6 提供监听画布、节点、边、组等多维度的事件注册机制，我们可以根据实际场景为不同的维度注册事件。

另外在 G6 中，事件响应的最小单元是节点 or 边，如果想针对节点内的某个图形做事件响应，可以通过监听节点/边的事件，然后进一步通过事件对象以及节点/边的相关api去判断。

比如只有点击节点的 close-icon-shape 后，才能从画布中删除该节点。

G6.registerNode('job-node',
	{
      draw (cfg, group) {
        const iconShape = group.addShape('image', {
          attrs: {
            url: closeIcon
          },
          // 这里name属性定义是必须的，后续可以通过事件对象拿到此处定义的图形名称
          name: 'close-icon-shape'
        })
        const keyShape = group.addShape()
        return keyShape
      }
	},
 	'single-node'
)

const data = {...}
const graph = new G6.Graph({...})
graph.on('node:click', evt => {
  // 节点
  const item = evt.item
  // shape图形
  const target = evt.target
  // 通过get('name')方法获取图形定义时的名称
  if (target.get('name') === 'close-icon-shape') {
    // 只有点击 close-icon-shape 图形时，才会触发
    graph.removeItem(item)
  }
})

拖拽生成边，将两个节点连起来

拖拽生成边由一系列事件组合而成，也可以说是一组动作，因此注册某单个事件响应很难达到我们想要的效果、甚至会影响到别的交互。

所以G6提供了我们将一组动作封装到一起的能力，这里就涉及到了G6的 交互模式 和 自定义交互。

通过交互模式的切换，我们就可以让图中元素对于同一个事件做出不同的响应。

例如，存在 default 和 edit 两种 mode（交互模式）:

  • default 模式中包含点击选中节点行为和拖拽画布行为;
  • edit 模式中包含点击节点弹出编辑框行为和拖拽节点行为。

具体的效果可以参见G6图表示例中的 切换模式增加点和边。

获取图数据

经过上述步骤，我们流程图基本实现了：

  • 节点的绘制和生成
  • 作业节点之间的流程依赖
  • 新增、删除节点

最后需要获取图数据并将其传给服务端将图数据持久化，在G6图中数据的获取也是相当简单，只需要通过下面的方法即可:

console.log(graph.save()) // graph 是 G6.Graph 的实例


// 上面的方法会打印出如下格式的对象
{
  nodes: [...],
  edges: [...],
  // 还有group/combo等组数据...
}

最后的最后

最后为各位看官奉上我在学习G6时做的笔记：

  • 自定义节点时的Shape图形：

所有图形相对于节点中心绘制（节点中心的坐标相对于画布，由group所在矩阵控制）。x / y 是指定 相对于节点中心 的位置的距离。尺寸属性用：width / height / r / rx / ry

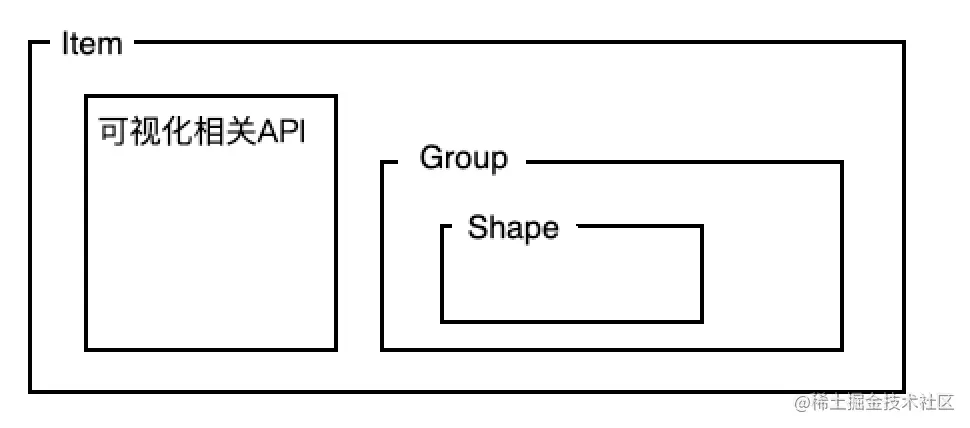

  • group 和 shape 是图形层面上的概念，就类似 svg 的g标签和其他图形标签circle之类的；item 不是图形上的概念，作为画布上节点、边的实例，它包含可视化相关API的操作方法以及group的代理
