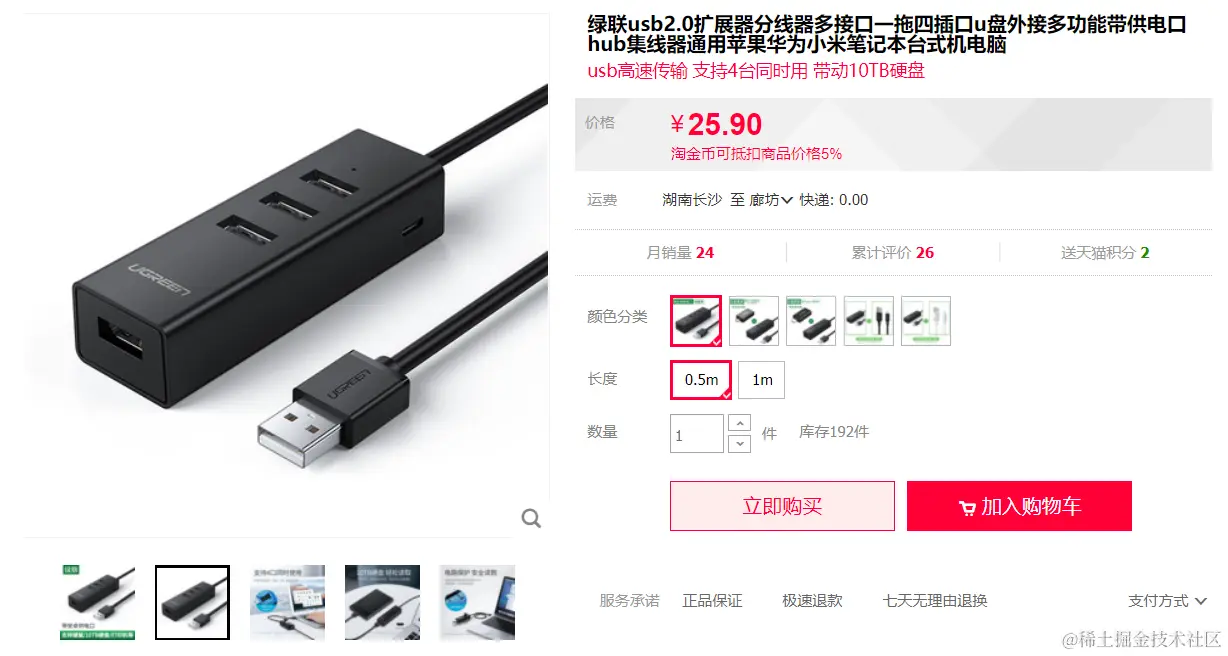

在淘宝中USB2.0扩展器一拖四接口大概需要20元RMB+，今日为各位分享基于MA8601芯片实现的USB2.0 扩展器(一拖四)原理图、PCB。
MA8601 芯片是4端口USB 2.0高速HUB集线控制器，4个端口功能可同时工作，产品低功耗、低成本，用户可以通过外挂EEPROM，实现多个集线器配置选项。

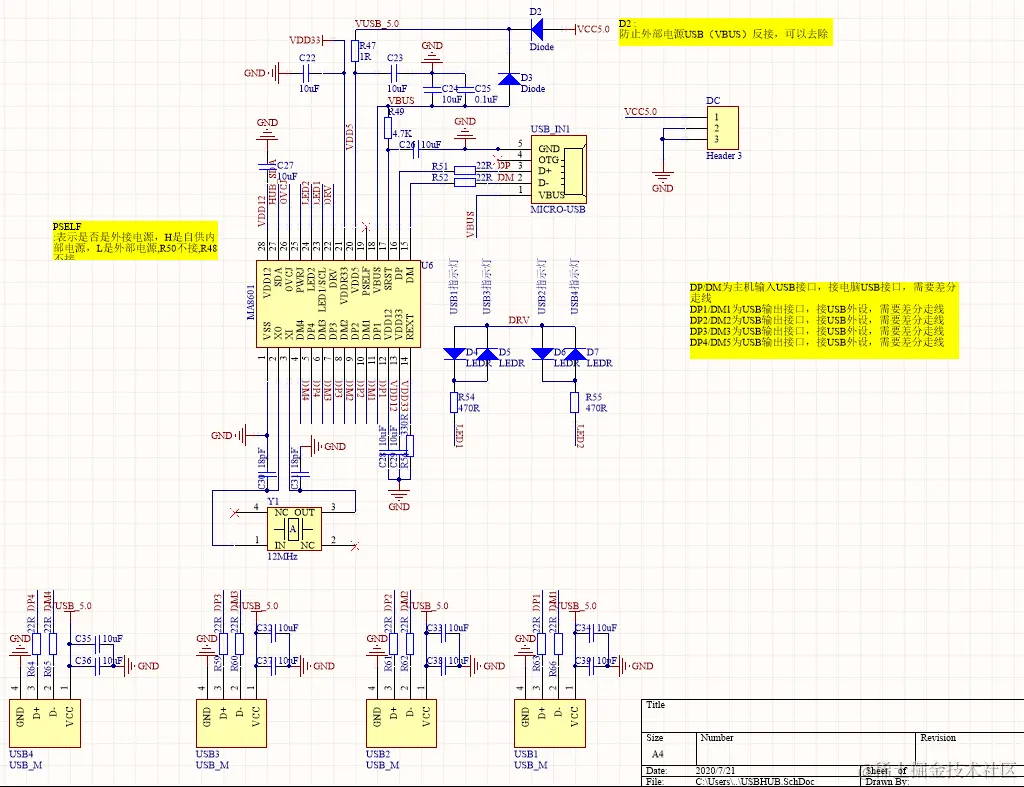

原理图如下所示：

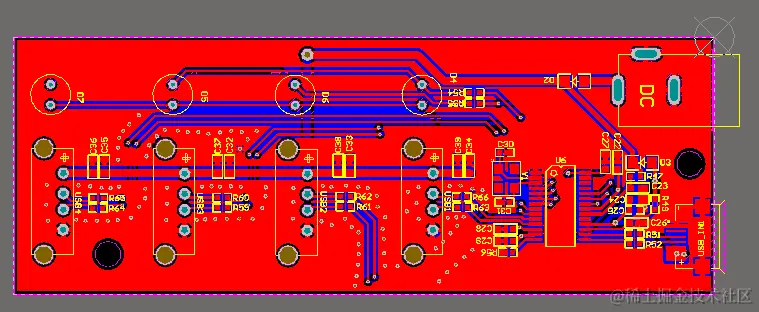

PCB效果如下所示：

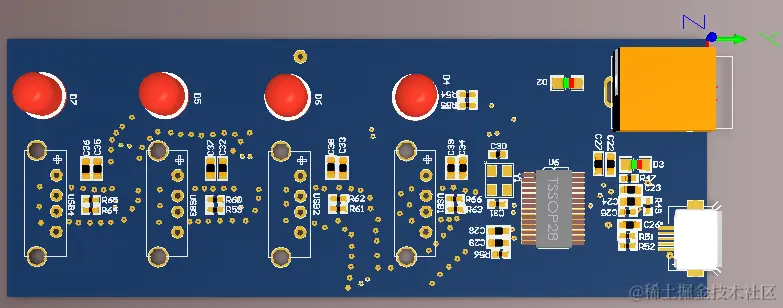

3D仿真效果如下所示：
项目资源下载：download.csdn.net/download/m0…
