前言

上一篇，我们在鸿蒙上写了一个HDF驱动并操作了一下LED硬件，这一篇我们来尝试一下构建一个有简单界面的App，体验一下鸿蒙的前端开发流程。

环境准备

1. 安装DevEco Studio

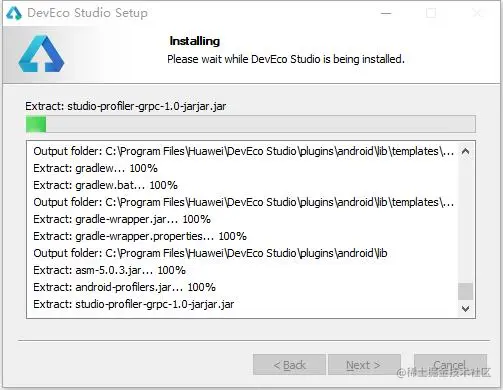

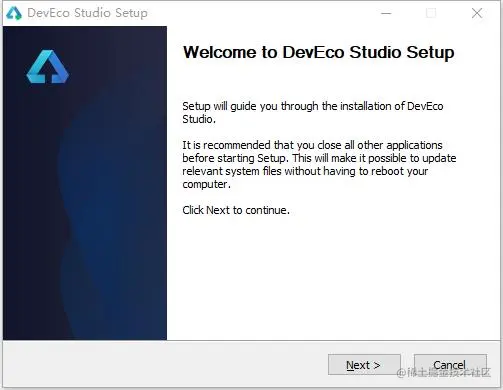

解压相应的压缩包（文末附下载链接），这里以win10为例，双击deveco-studio-2.0.12.201.exe

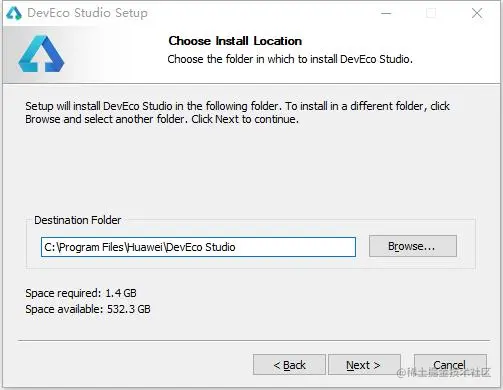

指定安装目录

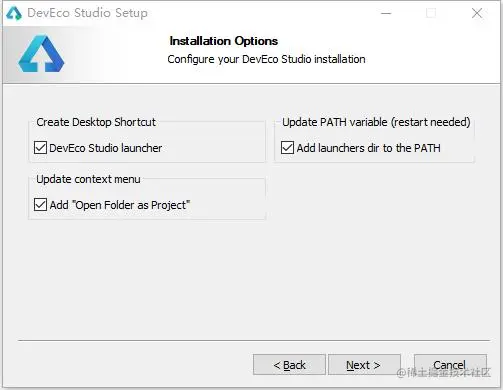

设置可选快捷方式和环境变量

一路下一步即可。

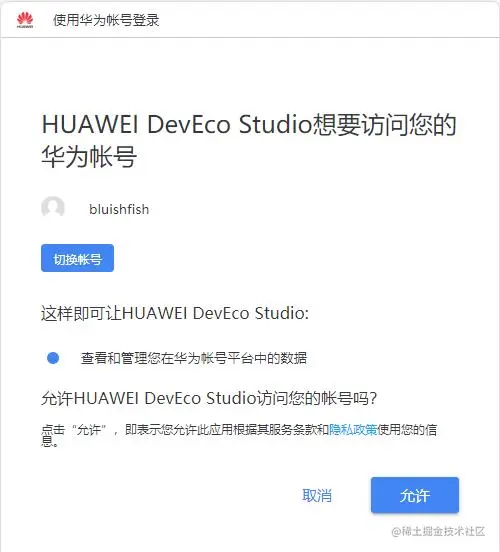

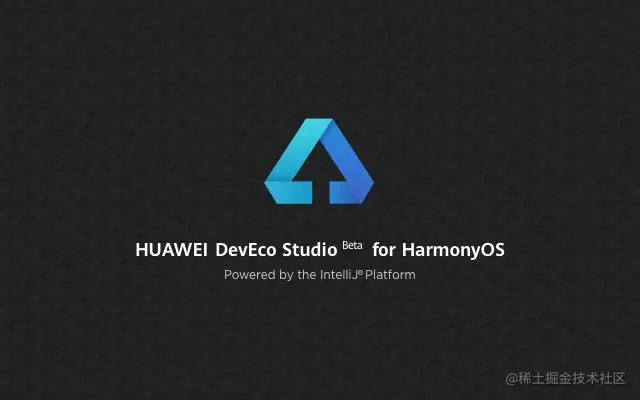

同意用户协议后，就能正常启动了。

2. 更新sdk

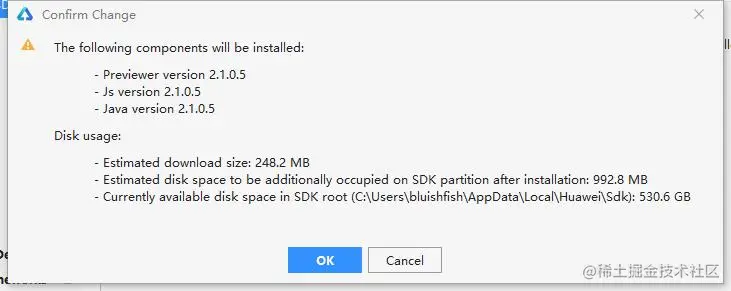

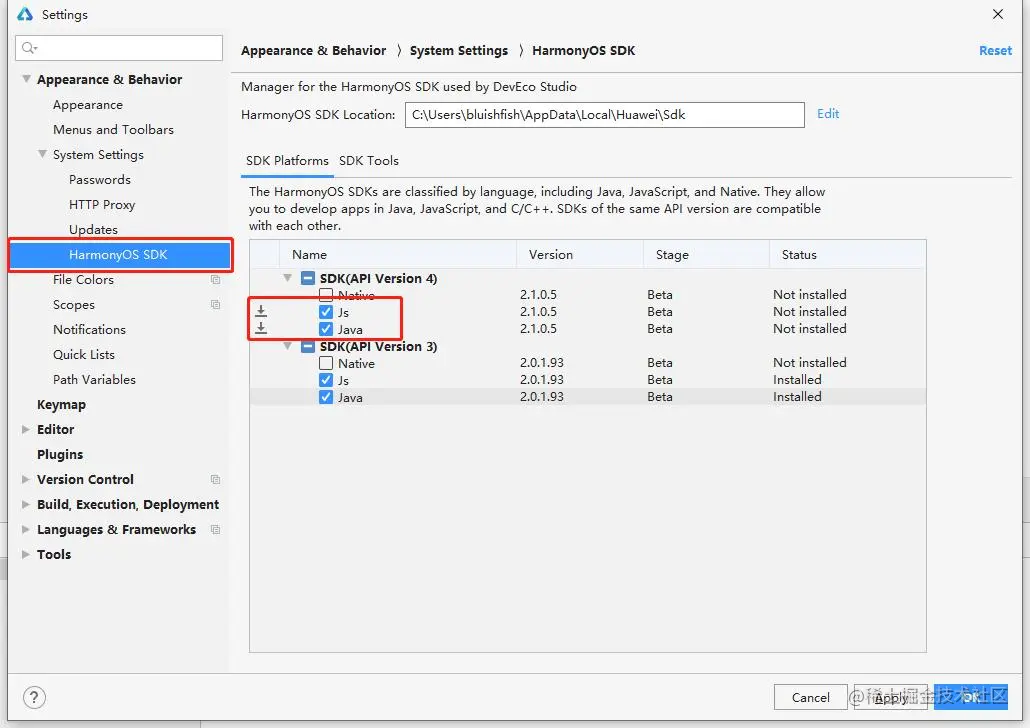

在菜单 Setting->HarmonyOS SDK->SDK Platforms中，选择Js和Java，安装新版的SDK。

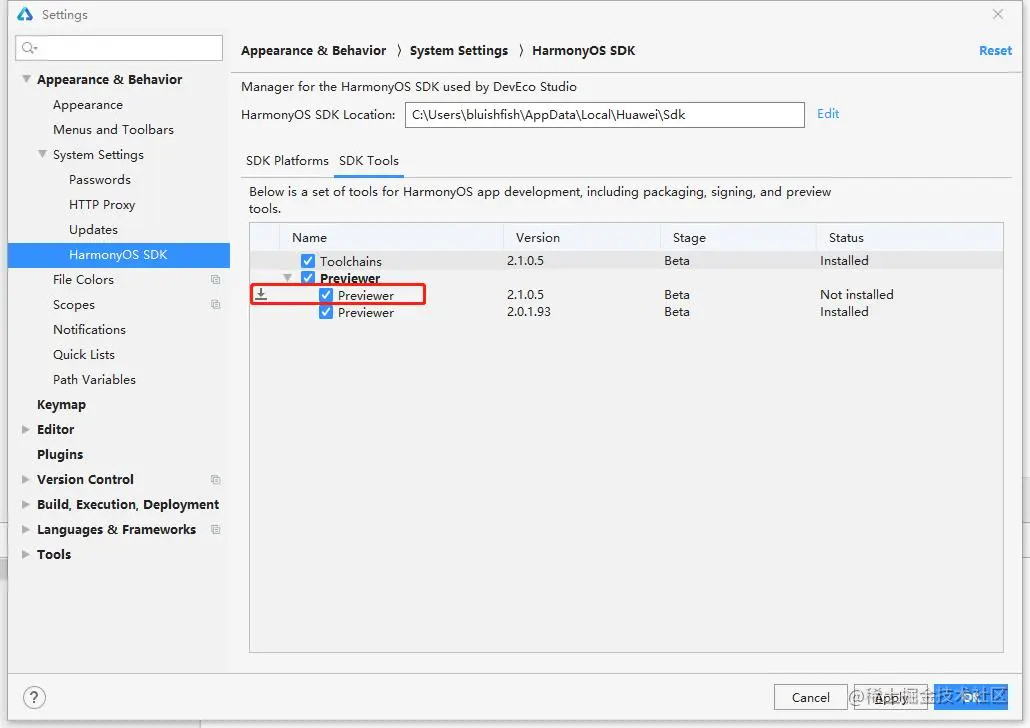

同样在SDK Tools中，选中新版的Previewer

点击Apply更新

新建项目

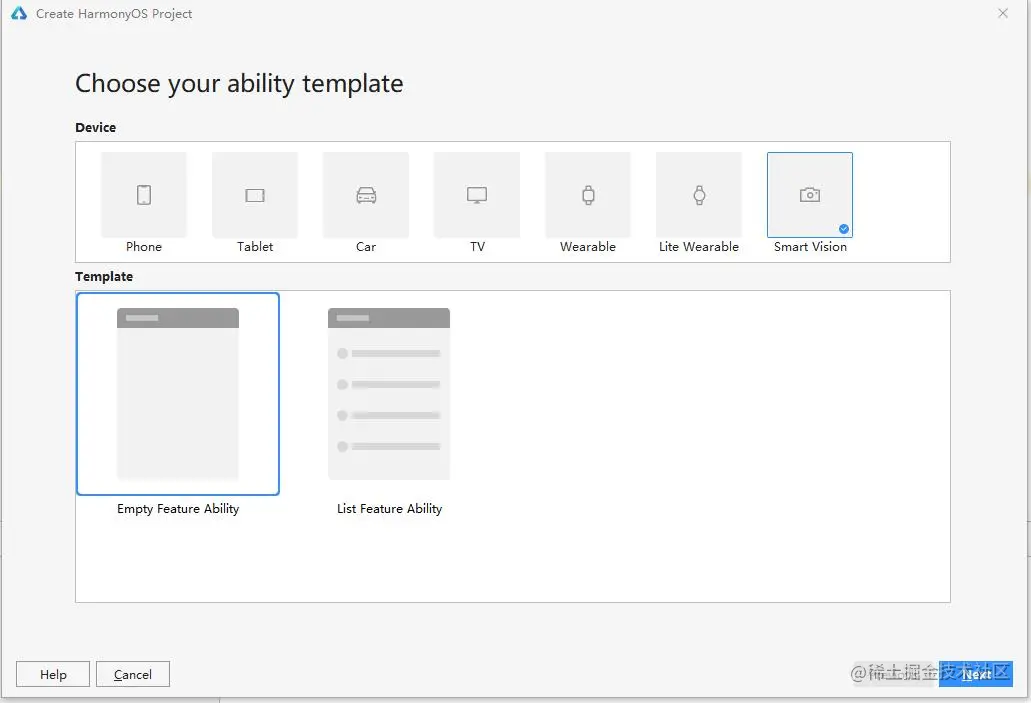

点击菜单File->New Project...，选择智慧屏Smart Vision，创建一个空模板应用。

填入项目名称MyUiAPP，点击完成就能创建一个工程了。

遇到 gradle下载太慢或版本差异的，可以直接在以下网址用工具下载

https://services.gradle.org/distributions/

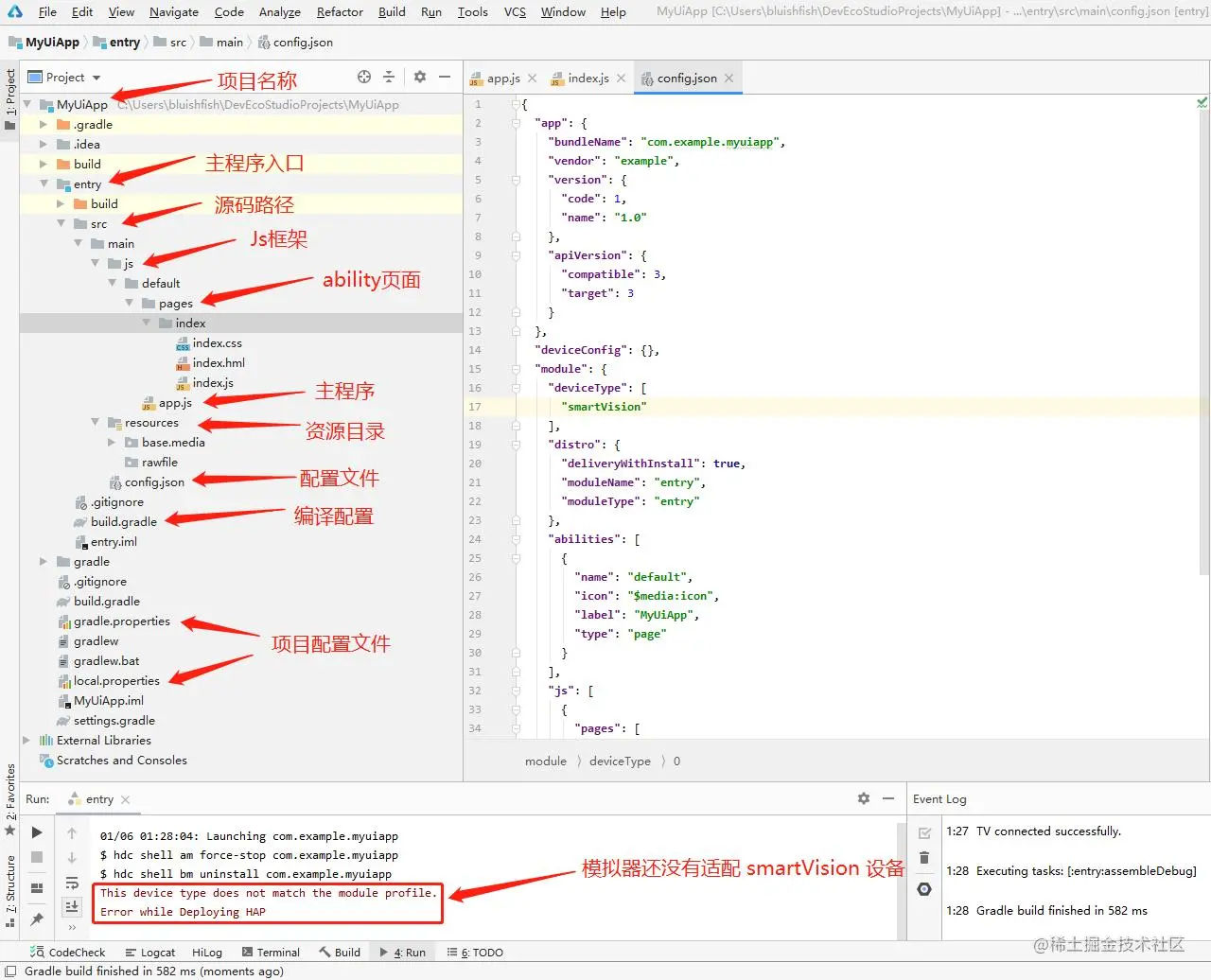

目录结构

我们先分析一下目录结构，做Android开发的会倍感亲切。

1. APP

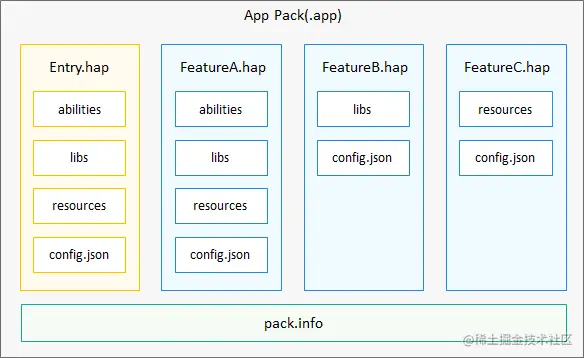

HarmonyOS的应用软件包以APP Pack（Application Package）形式发布，它是由一个或多个HAP（HarmonyOS Ability Package）以及描述每个HAP属性的pack.info组成。HAP是Ability的部署包，HarmonyOS应用代码围绕Ability组件展开。

一个HAP是由代码、资源、第三方库及应用配置文件组成的模块包，可分为entry和feature两种模块类型。

entry：应用的主模块。一个APP中，对于同一设备类型必须有且只有一个entry类型的HAP，可独立安装运行。
feature：应用的动态特性模块。一个APP可以包含一个或多个feature类型的HAP，也可以不含。只有包含Ability的HAP才能够独立运行。

2. Ability

Ability是应用所具备的能力的抽象，一个应用可以包含一个或多个Ability。Ability分为两种类型：FA（Feature Ability）和PA（Particle Ability）。FA/PA是应用的基本组成单元，能够实现特定的业务功能。FA有UI界面，而PA无UI界面。

3. 资源文件

应用的资源文件（字符串、图片、音频等）统一存放于resources目录下，便于开发者使用和维护。resources目录包括两大类目录，一类为base目录与限定词目录，另一类为rawfile目录。

4. 配置文件

配置文件(config.json)是应用的Ability信息，用于声明应用的Ability，以及应用所需权限等信息。

应用的全局配置信息，包含应用的包名、生产厂商、版本号等基本信息。
应用在具体设备上的配置信息，包含应用的备份恢复、网络安全等能力。
HAP包的配置信息，包含每个Ability必须定义的基本属性（如包名、类名、类型以及Ability提供的能力），以及应用访问系统或其他应用受保护部分所需的权限等。

5. JS UI 框架

JS UI框架是一种跨设备的高性能UI开发框架，支持声明式编程和跨设备多态UI。

声明式编程

JS UI框架采用类HTML和CSS声明式编程语言作为页面布局和页面样式的开发语言，页面业务逻辑则支持ECMAScript规范的JavaScript语言。JS UI框架提供的声明式编程，可以让开发者避免编写UI状态切换的代码，视图配置信息更加直观。
跨设备

开发框架架构上支持UI跨设备显示能力，运行时自动映射到不同设备类型，开发者无感知，降低开发者多设备适配成本。
高性能

开发框架包含了许多核心的控件，如列表、图片和各类容器组件等，针对声明式语法进行了渲染流程的优化。

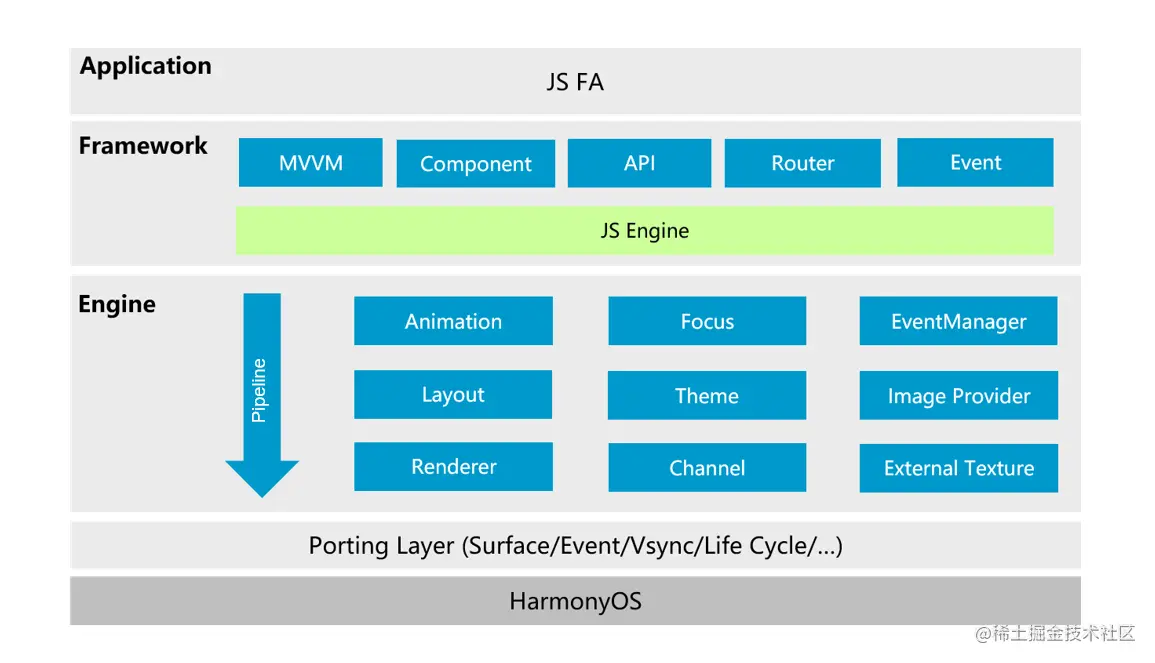

JS UI框架包括应用层（Application）、前端框架层（Framework）、引擎层（Engine）和平台适配层（Porting Layer）。

空气质量监测 UI

1. 创建首页面

空气质量监测App包含两个界面（Page），工程创建完成后会生成一个名为index的Page，可以作为首页。

2. 创建详情页

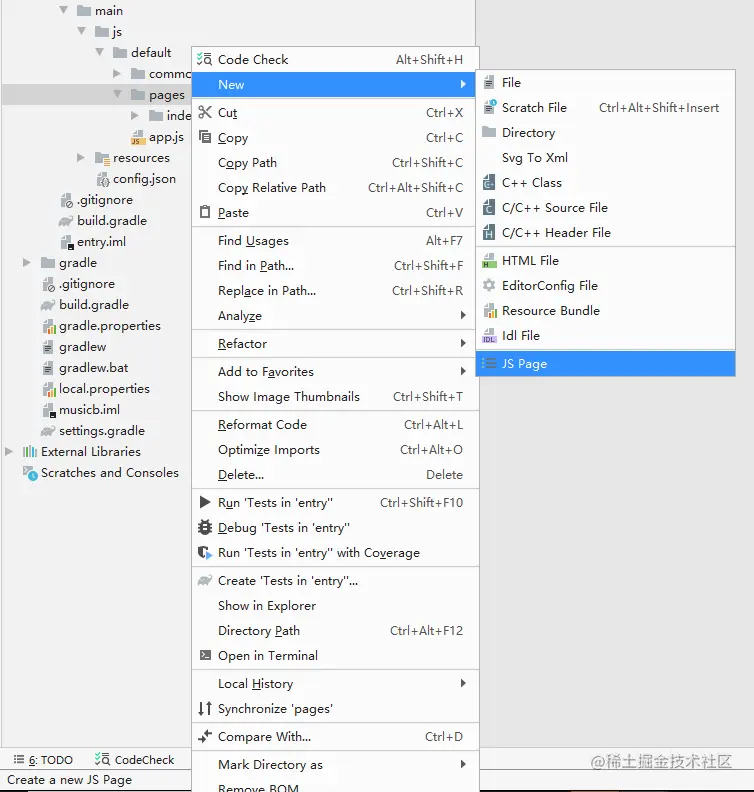

在pages目录按右键，弹出的菜单中选择New->JS Page。

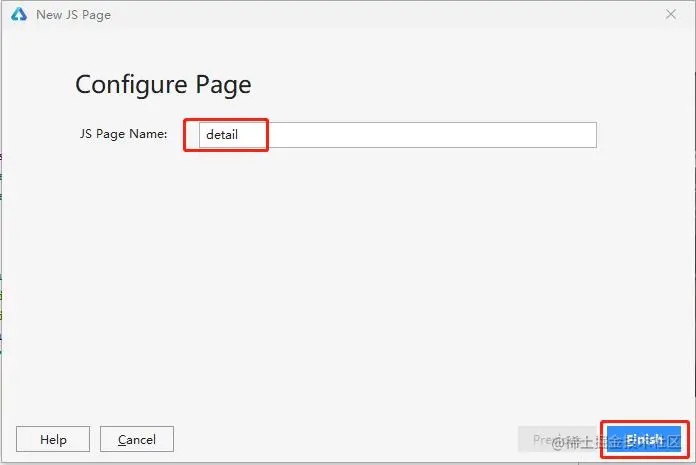

输入页面名称detail，

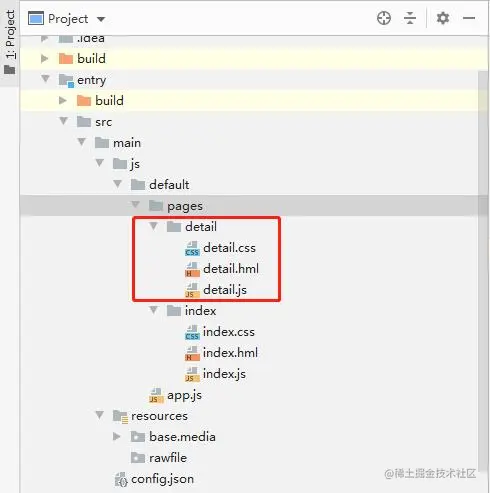

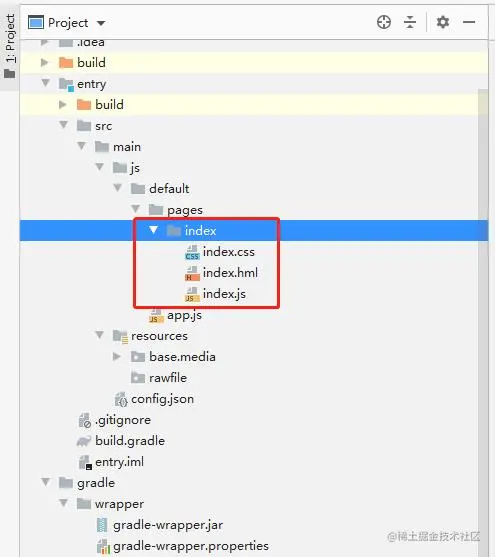

详情页创建完成后应用工程目录如下图所示，每个Page包括三个文件：布局文件hml、样式文件css、业务逻辑代码js。

3. 开发首页

应用首页主要展示城市的空气质量概况。首页总共有两屏（可以根据需求设置多屏），每屏显示一个城市的空气质量信息：主要包括AQI指数、城市名称、污染物指数、更新时间和信息来源等数据。

3.1 创建根节点

修改entry/src/main/js/default/pages/index/index.hml，加入根节点div：

<div class="container">
</div>

3.2 创建样式

修改entry/src/main/js/default/pages/index/index.css

.container {
    flex-direction: column;
    height: 480px;
    width: 960px;
}

3.3 添加标题栏

标题栏包括一个退出按钮和一个标题，两个控件是横向排列

<div class="container">
    <div class="header" onclick="exitApp">
        <image class="back" src="common/ic_back.png"></image>
        <text class="title">
            空气质量
         </text>
    </div>
</div>

注意，这里要先导入common/ic_back.png图标资源。

3.4 添加标题栏样式

修改entry/src/main/js/default/pages/detail/detail.css，添加以下代码，设置组件的高度、边距、颜色等属性。

.header {
    width: 960px;
    height: 72px;
}
.back {
    width: 36px;
    height: 36px;
    margin-left: 39px;
    margin-top: 23px;
}
.title {
    width: 296px;
    height: 40px;
    margin-top: 20px;
    margin-left: 21px;
    color: #e6e6e6;
}

3.5 添加退出事件

onclick="exitApp" 设置了div组件的click事件，当在标题栏上触发点击事件时，就会执行函数exitApp，该函数位于index.js文件中，代码如下：

exitApp() {
    console.log('start exit');
    app.terminate();
    console.log('end exit');
}

app.terminate()函数实现了程序退出功能；在使用该函数前，需要引入app模块，在index.js文件的最上方写如下代码：

import app from '@system.app'

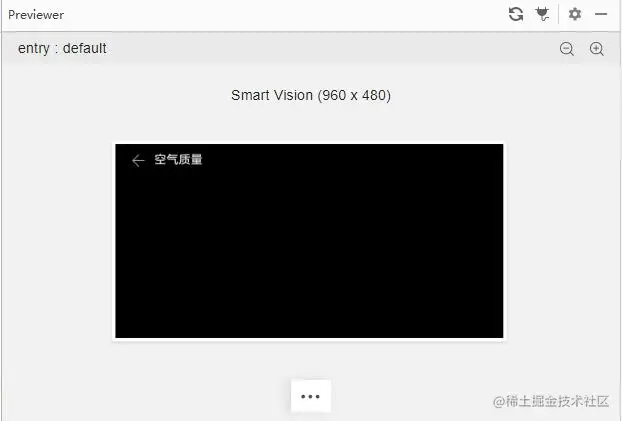

在 Previewer 窗口中，可以预览界面效果

3.6 滑动组件

实现城市空气质量信息的多屏左右滑动，需要使用“swiper”组件。

在根节点中添加一个子节点swiper, 修改index.hml

<swiper class="swiper" index="{{swiperPage}}" duration="500" onchange="swiperChange">

</swiper>

添加样式，修改index.css

.swiper {
    height: 385px;
    width: 960px;
}

绑定swiperPage变量，swiperChange事件，修改index.js

//引入router模块，用户页面跳转
import router from'@system.router'
import app from '@system.app'

export default {
    //定义参数
    data: {
      //默认是第一页
      swiperPage: 0
    },
    onInit () {
    },
    exitApp(){
        console.log('start exit');
        app.terminate();
        console.log('end exit');
    },
    //swiper滑动回调事件，保存当前swiper的index值，每次滑动都会将index值保存在swiperPage变量中
    swiperChange (e) {
        this.swiperPage = e.index;
    }
}

在swiper中添加两个子组件stack（绝对布局），每个stack组件内分别添加text、image、progress等组件来显示对应的信息。

<div class="container">
    <div class="header" onclick="exitApp">
        <image class="back" src="common/ic_back.png"></image>
        <text class="title">
            空气质量
        </text>
    </div>
    <swiper class="swiper" index="{{swiperPage}}" duration="500" onchange="swiperChange">
        <!--第一屏-->
        <stack class="swiper">
            <!--空气质量-->
            <text class="airquality" style="color:{{textColor1}};">{{airData[0].airQuality}}</text>
            <!--城市名称-->
            <text class="location-text">{{airData[0].location}}</text>
            <!--进度条-->
            <progress
                class="circleProgress"
                style="color:{{textColor1}};background-Color:{{bgColor1}};"
                type="arc"
                onclick="openDetail"
                percent="{{percent1}}">
            </progress>
            <!--云朵图片-->
            <image class="image" src="{{src1}}"></image>
            <!--AQI数值-->
            <text class="pm25-value">{{ airData[0].detailData }}</text>
            <text class="pm25-name">AQI</text>
            <!--空气指标详细信息-->
            <div class="detail">
                <div class="text-wrapper">
                    <text class="gas-name">
                        CO
                    </text>
                    <text class="gas-value">
                        100
                    </text>
                </div>
                <div class="text-wrapper">
                    <text class="gas-name">
                        NO2
                    </text>
                    <text class="gas-value">
                        90
                    </text>
                </div>
                <div class="text-wrapper">
                    <text class="gas-name">
                        PM10
                    </text>
                    <text class="gas-value">
                        120
                    </text>
                </div>
                <div class="text-wrapper">
                    <text class="gas-name">
                        PM2.5
                    </text>
                    <text class="gas-value">
                        40
                    </text>
                </div>
                <div class="text-wrapper">
                    <text class="gas-name">
                        SO2
                    </text>
                    <text class="gas-value">
                        150
                    </text>
                </div>
                <input class="btn" type="button" onclick="openDetail" value="历史记录"></input>
            </div>
            <!--更新时间和网站等信息-->
            <div class="footer">
                <text class="update-time">
                    更新时间: 10:38
                </text>
                <text class="info-source">
                    信息来源: tianqi.com
                </text>
            </div>
        </stack>

        <!--第二屏-->
        <stack class="swiper">
            <text class="airquality" style="color: {{textColor2}};">{{airData[1].airQuality}}</text>
            <text class="location-text">{{airData[1].location}}</text>
            <progress class="circle-progress" style="color: {{textColor2}};background-Color: {{bgColor2}};" type="arc"
                    percent="{{percent2}}"></progress>
            <image class="image" src="{{src2}}"></image>
            <text class="aqi-value">{{airData[1].detailData}}</text>
            <text class="aqi">
                AQI
            </text>
            <div class="detail">
                <div class="text-wrapper">
                    <text class="gas-name">
                        CO
                    </text>
                    <text class="gas-value">
                        10
                    </text>
                </div>
                <div class="text-wrapper">
                    <text class="gas-name">
                        NO2
                    </text>
                    <text class="gas-value">
                        50
                    </text>
                </div>
                <div class="text-wrapper">
                    <text class="gas-name">
                        PM10
                    </text>
                    <text class="gas-value">
                        60
                    </text>
                </div>
                <div class="text-wrapper">
                    <text class="gas-name">
                        PM2.5
                    </text>
                    <text class="gas-value">
                        40
                    </text>
                </div>
                <div class="text-wrapper">
                    <text class="gas-name">
                        SO2
                    </text>
                    <text class="gas-value">
                        150
                    </text>
                </div>
                <input class="btn" type="button" onclick="openDetail" value="历史记录"></input>
            </div>
            <div class="footer">
                <text class="update-time">
                    更新时间: 10:38
                </text>
                <text class="info-source">
                    信息来源: tianqi.com
                </text>
            </div>
        </stack>
    </swiper>
</div>

3.7 页面位置指示器

添加页面位置指示器：由于当前swiper不支持设置indicator，需要开发者自己来实现该效果。在根节点中添加一个子组件div，并设置相应样式；然后在该div中添加两个子组件div，设置两个div的border-radius，并在swiper滑动事件中动态改变对应div的背景色来实现该效果。

修改index.hml，在swiper组件后加入以下代码：

<div class="images">
    <div class="circle-div" style="background-color: {{iconcheckedColor}};"></div>
    <div class="circle-div" style="background-color: {{iconUncheckedColor}};margin-left: 36px;"></div>
</div>

3.8 新增文字样式

修改 index.css

.aqi-value {
    text-align: center;
    font-size: 65px;
    color: #f0ffff;
    width: 156px;
    height: 92px;
    top: 134px;
    left: 210px;
}
.aqi {
    text-align: center;
    color: #a2c4a2;
    width: 156px;
    height: 45px;
    top: 90px;
    left: 210px;
}
.airquality {
    top: 222px;
    text-align: center;
    width: 156px;
    height: 45px;
    left: 210px;
}
.image {
    top: 285px;
    left: 274px;
    width: 32px;
    height: 32px;
}
.location-text {
    text-align: center;
    color: #ffffff;
    width: 250px;
    height: 52px;
    font-size: 40px;
    left: 380px;
    top: 16px;
}
.container {
    flex-direction: column;
    height: 480px;
    width: 960px;
}
.circle-progress {
    center-x: 128px;
    center-y: 128px;
    radius: 128px;
    startAngle: 198;
    totalAngle: 320;
    strokeWidth: 24px;
    width: 256px;
    height: 256px;
    left: 160px;
    top: 58px;
}
.detail {
    width: 256px;
    height: 265px;
    left: 544px;
    top: 58px;
    flex-direction: column;
}
.text-wrapper {
    width: 256px;
    height: 35px;
    margin-top: 6px;
}
.gas-name {
    width: 128px;
    height: 35px;
    text-align: left;
}
.gas-value {
    width: 128px;
    height: 35px;
    text-align: right;
}
.btn {
    width: 180px;
    height: 50px;
    margin-top: 6px;
    margin-left: 38px;
    background-color: #1a1a1a;
    color: #1085CE;
}
.footer {
    top: 326px;
    width: 960px;
    height: 28px;
}
.header {
    width: 960px;
    height: 72px;
}
.back {
    width: 36px;
    height: 36px;
    margin-left: 39px;
    margin-top: 23px;
}
.title {
    width: 296px;
    height: 40px;
    margin-top: 20px;
    margin-left: 21px;
    color: #e6e6e6;
}
.swiper {
    height: 385px;
    width: 960px;
}
.images {
    width: 60px;
    height: 15px;
    margin-left: 450px;
}
.update-time {
    width: 480px;
    height: 28px;
    font-size: 20px;
    color: #A9A9A9;
    text-align: right;
}
.info-source {
    width: 450px;
    height: 28px;
    font-size: 20px;
    color: #A9A9A9;
    text-align: left;
    margin-left: 24px;
}
.circle-div {
    width: 12px;
    height: 12px;
    border-radius: 6px;
}

3.9 实现页面逻辑

修改index.js，绑定页面数据data。初始化时，根据不同的数值显示不同的字体和图片onInit。实现页面跳转openDetail，将当前页面索引传递给detail页面。滑动触发后swiperChange改变指示位置。

//引入router模块，用户页面跳转
import router from'@system.router'
import app from '@system.app'

export default {
//定义参数
    data: {
        //页面绑定数据
        textColor1: "#00ff00",
        textColor2: "#00ff00",
        bgColor1: "#669966",
        bgColor2: "#669966",
        //默认是第一页
        swiperPage: 0,
        percent1: 10,
        percent2: 90,
        iconUncheckedColor: '#262626',
        iconcheckedColor: '#ffffff',
        iconcheckedBR: '6px',
        src1: "common/cloud_green.png",
        src2: "common/cloud_green.png",
        airData: [
          {
            location: "HangZhou",
            airQuality: "Good",
            detailData: 10
          },
          {
            location: "ShangHai",
            airQuality: "Unhealth",
            detailData: 90
          }
        ]
    },
    onInit () {
        //根据数值的不同，设置不同的字体、背景颜色和图片
        if(this.airData[0].detailData > 100){
            this.src1 = 'common/cloud_red.png';
            this.textColor1 = '#ff0000';
            this.bgColor1 = '#9d7462';
        } else if(50 < this.airData[0].detailData && this.airData[0].detailData <= 100){
            this.src1 = 'common/cloud_yellow.png';
            this.textColor1 = '#ecf19a';
            this.bgColor1 = '#9d9d62';
        }
        if(this.airData[1].detailData > 100){
            this.src2 = 'common/cloud_red.png';
            this.textColor2 = '#ff0000';
            this.bgColor2 = '#9d7462';
        } else if(50 < this.airData[1].detailData && this.airData[1].detailData <= 100){
            this.src2 = 'common/cloud_yellow.png';
            this.textColor2 = '#ecf19a';
            this.bgColor2 =  '#9d9d62';
        }
        if(this.selectedCityIndex){
            this.swiperPage = this.selectedCityIndex;
            if(this.swiperPage == 0){
                this.iconcheckedColor = '#ffffff';
                this.iconUncheckedColor = '#262626';
            }else{
                this.iconcheckedColor = '#262626';
                this.iconUncheckedColor = '#ffffff';
            }
        }
    },
    //跳转到详情页面
    openDetail () {
        router.replace({
            uri: 'pages/detail/detail',
            params: {selectedCityIndex:this.swiperPage}
        });
    },
    //退出应用
    exitApp(){
        console.log('start exit');
        app.terminate();
        console.log('end exit');
    },
    //swiper滑动回调事件，保存当前swiper的index值，每次滑动都会将index值保存在swiperPage变量中
    swiperChange (e) {
        this.swiperPage = e.index;
        if(e.index == 0){
            this.iconcheckedColor = '#ffffff';
            this.iconUncheckedColor = '#262626';
        }else{
            this.iconcheckedColor = '#262626';
            this.iconUncheckedColor = '#ffffff';
        }
    }
}

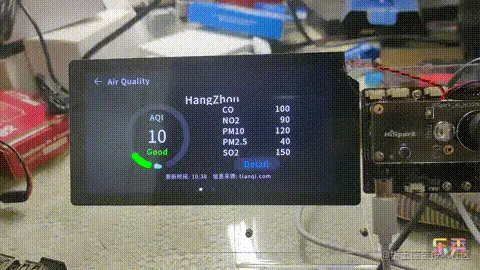

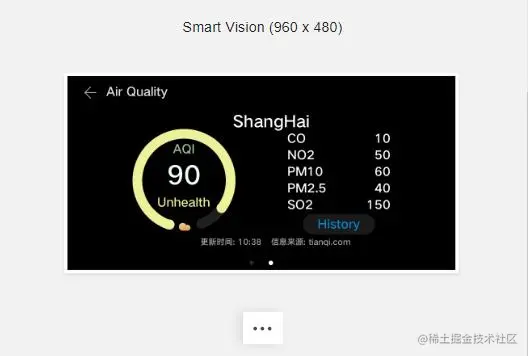

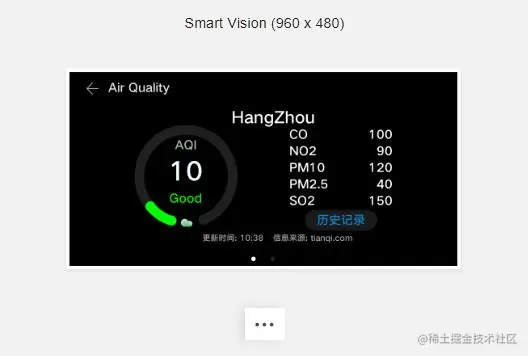

预览效果如下：

4. 开发详情页

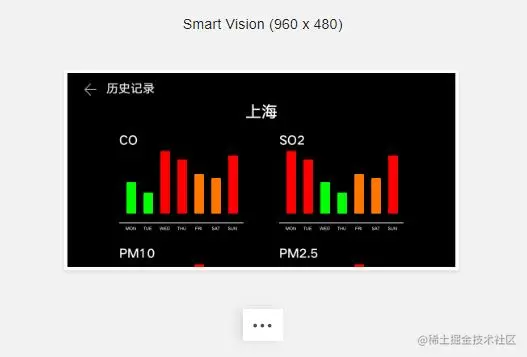

详情页以图表的形式展示一周内空气质量指标值。本页面由两部分组成：标题栏和图表栏；在图表栏，考虑显示效果，我们使用多个div替代chart组件来实现图表功能。

4.1 添加标题栏

修改 entry/src/main/js/default/pages/detail/detail.hml

<div class="container">
    <div class="header" onclick="backMain">
        <image class="back" src="common/ic_back.png"></image>
        <text class="title">
            历史记录
        </text>
    </div>
    <list class="chart-list">
    </list>
</div>

4.2 添加图表栏

添加城市位置到list-item-title，图表到list-item-chart

<list class="chart-list">
	<list-item class="list-item-title">
    	<text class="location">{{location}}</text>
    </list-item>
    <list-item class="list-item-chart">
    </list-item>
</list>

4.3 添加图表

<div class="chart-wrapper" style="margin-left: 128px;">
	<text class="gas-name">CO</text>
	<div class="chart">
		<div class="chart-item" style="height: 78px;background-color: #00ff00;"></div>
		<div class="chart-item" style="height: 52px;background-color: #00ff00;"></div>
		<div class="chart-item" style="height: 155px;background-color: #ff0000;"></div>
		<div class="chart-item" style="height: 134px;background-color: #ff0000;"></div>
		<div class="chart-item" style="height: 98px;background-color: #FF7500;"></div>
		<div class="chart-item" style="height: 88px;background-color: #FF7500;"></div>
		<div class="chart-item" style="height: 144px;background-color: #ff0000;"></div>
	</div>
	<div class="white-line"></div>
	<div class="week"></div>
</div>

4.4 添加样式

.location {
    text-align: center;
    color: #ffffff;
    width: 960px;
    height: 52px;
    font-size: 40px;
}
.container {
    height: 480px;
    width: 960px;
    flex-direction: column;
}

.header {
    width: 960px;
    height: 72px;
}

.back {
    width: 36px;
    height: 36px;
    margin-left: 39px;
    margin-top: 23px;
}

.title {
    width: 296px;
    height: 40px;
    margin-top: 20px;
    margin-left: 21px;
    color: #e6e6e6;
}

.chart-list {
    width: 960px;
    height: 408px;
}

.list-item-title {
    width: 960px;
    height: 52px;
}

.list-item-chart {
    width: 960px;
    height: 280px;
}

.chart-wrapper {
    width: 308px;
    height: 256px;
    flex-direction: column;
}

.gas-name {
    width: 308px;
    height: 35px;
    text-align: left;
}

.chart {
    width: 308px;
    height: 155px;
    margin-top: 10px;
    justify-content: flex-start;
    align-items: flex-end;
}

.chart-item {
    width: 24px;
    margin-left: 18px;
    border-radius: 3px;
}

.white-line {
    width: 308px;
    height: 2px;
    background-color: #ffffff;
    margin-top: 22px;
}

.week {
    width: 308px;
    height: 17px;
    margin-top: 6px;
    border-color: #ffffff;
    border-radius: 2px;
    margin-top: 6px;
}

.day {
    width: 26px;
    height: 17px;
    font-size: 10px;
    margin-left: 16px;
    text-align: center;
}

4.5 实现页面跳转

其中onclick="backMain"为返回主页事件，根据传递的页面索引，显示不同的位置数据，detail.js中的代码实现如下：

import router from '@system.router'

export default {
    data: {
        location: ''
    },
    onInit() {
        if (this.selectedCityIndex === 0) {
            this.location = '杭州';
        } else {
            this.location = '上海';
        }
    },
    backMain() {
        router.replace({
            uri: 'pages/index/index',
            params: {
                selectedCityIndex: this.selectedCityIndex
            }
        });
    }
}

5. 模拟器调试

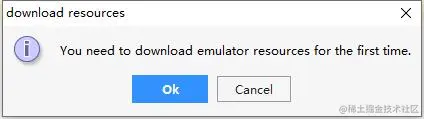

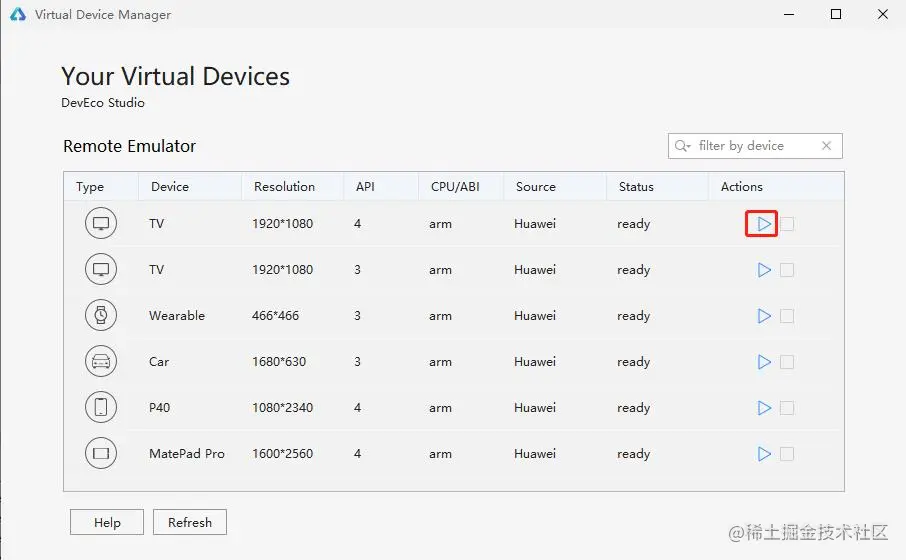

菜单Tools->HVD Manager，可以打开云端的模拟器

注册华为开发者账号，授权登录后

就能看到模拟器列表了，相比beta版只有Phone、TV和Wearable三种，增加了不少的设备。

可惜还没有可用于smartVision设备的模拟器，现阶段我们还只能烧录到设备中调试，总体上"富鸿蒙"的进度比较快，期待一波更新。

6. 编译打包

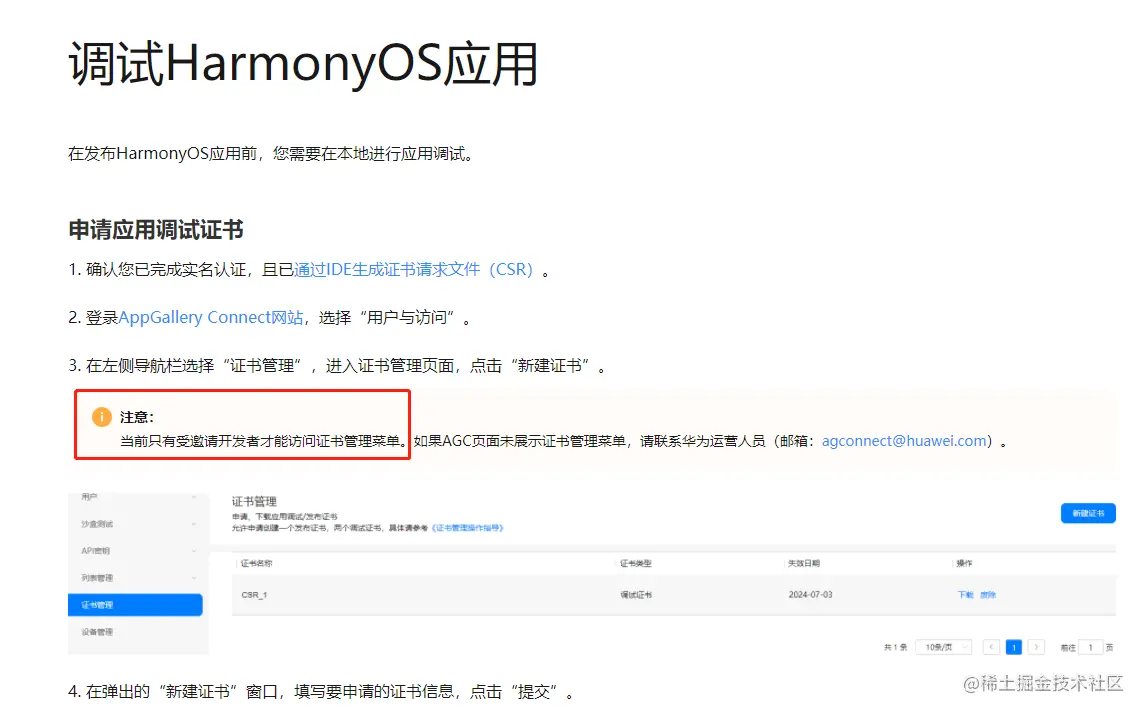

若开发手机端的App，则需要申请证书，对应用程序进行签名。这样才能发布到应用市场，才被允许安装到真机上运行。

IPCamera应用暂时不支持签名模式，所以需要将应用发布为未签名的应用安装包。

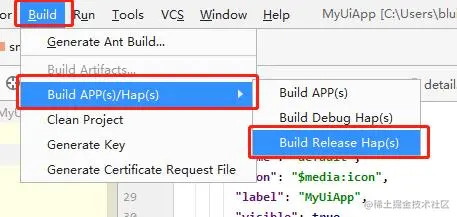

菜单Build->Buildo APP(s)/Hap(s)->Build Release Hap(s)，生成Hap文件。

输出文件为 build/outputs/hap/release/smartVision/entry-release-smartVision-unsigned.hap，改名为MyUiApp.hap便于安装。

7. 通过sdcard安装

7.1 复制安装包和工具

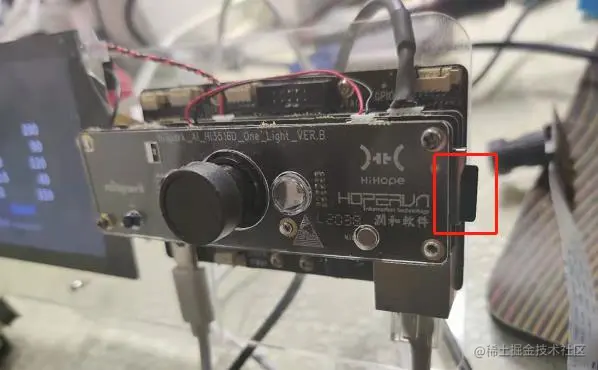

将IDE编译的未签名应用安装包和安装工具（Z:\openharmony\out\my_hi3516dv300\dev_tools）放在sdcard中，将sdcard插入开发板卡槽。

7.2 禁用签名校验

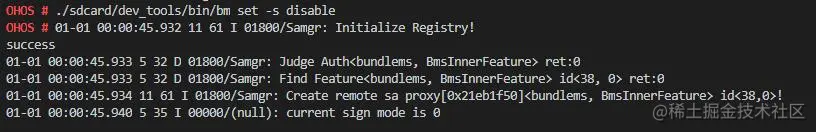

应用安装默认要校验签名，需要执行以下命令，关闭签名校验。

./sdcard/dev_tools/bin/bm set -s disable

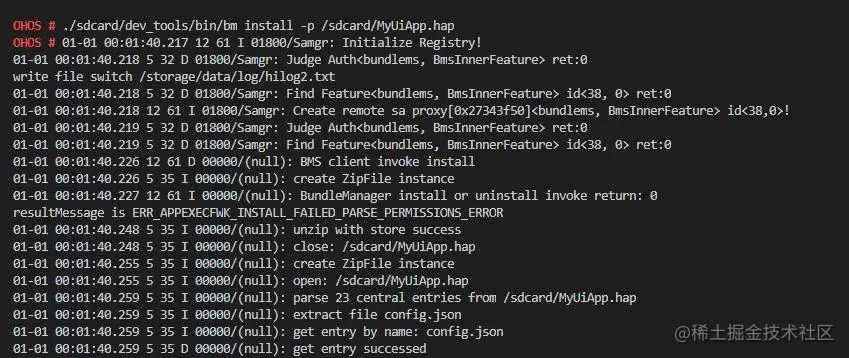

7.3 安装应用

./sdcard/dev_tools/bin/bm install -p /sdcard/MyUiApp.hap

8. 通过NFS安装

每次插拔sdcard还是蛮不方便的，这里我们安装一个NFS服务器，让鸿蒙系统能直接访问Win10的目录，后续安装调试就会方便很多。

8.1 安装NFS服务器

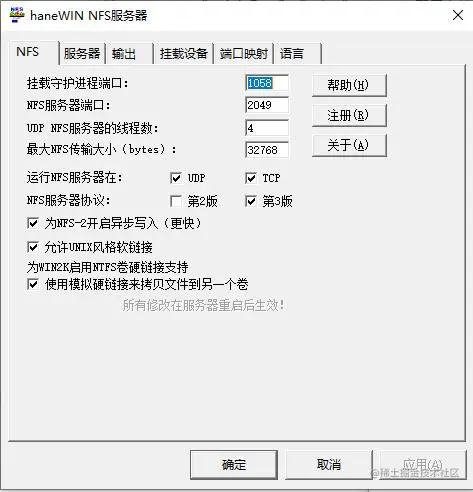

我们先安装一个haneWIN NFS服务器，双击文末网盘里的nfs1169.exe，一路下一步即可。

8.2 配置目录参数

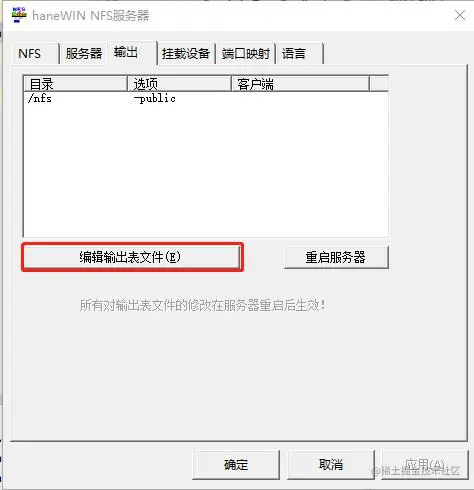

编辑输出表文件，定义传输目录

# exports example

# C:\ftp -range 192.168.1.1 192.168.1.10
# c:\public -public -readonly
# c:\tools -readonly 192.168.1.4

D:\PycharmProjects\aiLearn\Harmony\tftp -public -name:nfs

8.3 重启服务

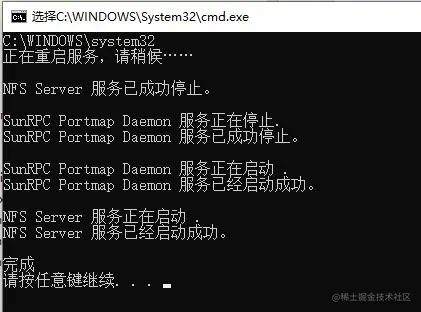

右键管理员权限，重启所有服务，让配置生效。

8.4 设置防火墙

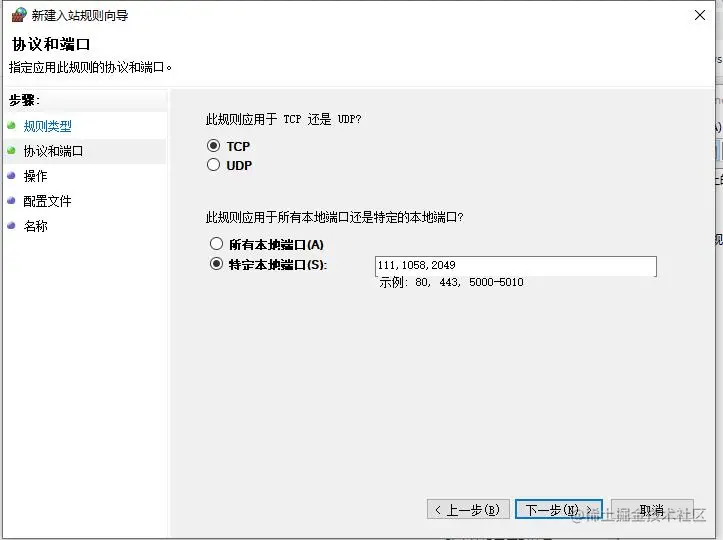

防火墙设置111、1058、2049这些端口的TCP和UDP，入站规则放行。

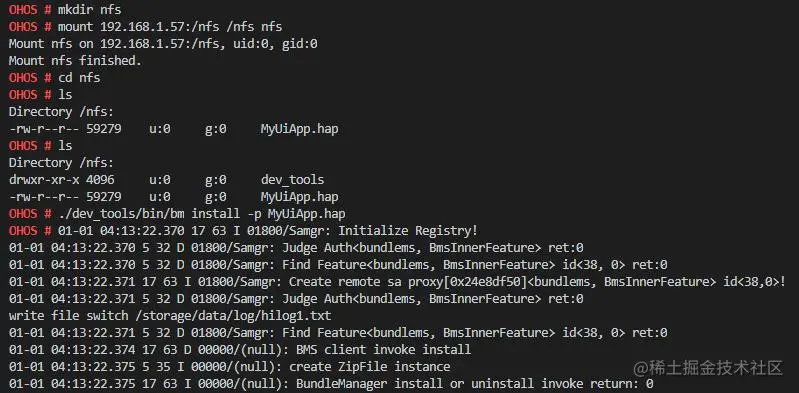

8.5 鸿蒙上挂载目录

主电脑的ip地址为192.168.1.57，NFS服务的别名为nfs，对应的目录为D:\PycharmProjects\aiLearn\Harmony\tftp

mkdir nfs
mount 192.168.1.57:/nfs /nfs nfs

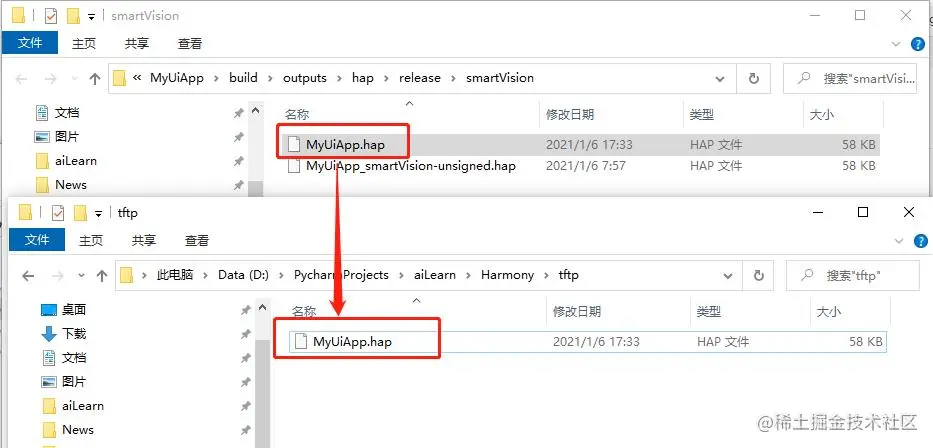

挂载到鸿蒙的刚新建的 /nfs目录下，我们可以复制安装包和安装工具

8.6 安装应用

cd nfs
./dev_tools/bin/bm set -s disable
./dev_tools/bin/bm install -p MyUiApp.hap

前面做了这么多的铺垫，后续开发只要复制hap安装包，直接一条命令安装即可，非常方便。

运行程序

安装完成后，点击桌面上的MyUiApp就能看见界面效果了。

Js UI框架对开发者还是比较友好的，有小程序或快应用的开发经验，上手应该都比较顺滑。

不过HarmonyOS Device的支持库精简的非常严重，例如网络访问的@system.request和@system.fetch都不可用，这些功能在“富鸿蒙”的设备上开发就会比较方便。

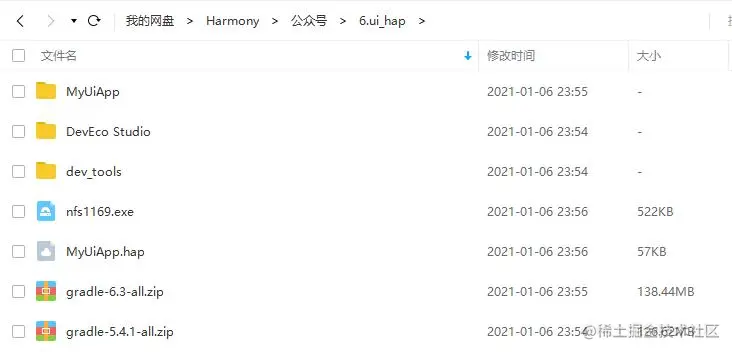

资料下载

下一篇预告

本期主要介绍了一下JS框架下的界面开发，

下一篇我们将尝试熟悉更多的设备能力，

并打通从框架用户态到驱动内核态之间的联系，

敬请期待...

用鸿蒙开发AI应用（六）UI篇

前言
