UML 类图

UML 基本介绍

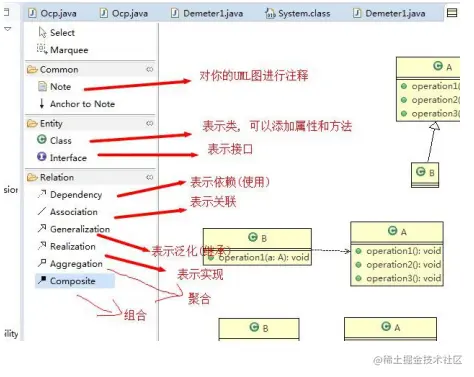

1) UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果 2) UML 本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如右图: 3) 使用 UML 来建模，常用的工具有 Rational Rose ,  也可以使用一些插件来建模

UML 图

画 UML 图与写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理，UML 图分类：

1) 用例图(use case) 2) 静态结构图：类图、对象图、包图、组件图、部署图 3) 动态行为图：交互图（时序图与协作图）、状态图、活动图

说明： 1) 类图是描述类与类之间的关系的，是 UML 图中最核心的

2) 在讲解设计模式时，我们必然会使用类图，为了让学员们能够把设计模式学到位，需要先给大家讲解类图 3) 温馨提示：如果已经掌握 UML 类图的学员，可以直接听设计模式的章节

UML 类图

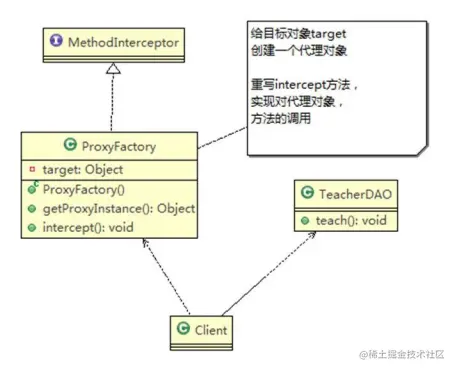

• 用于描述系统中的类****(对象)本身的组成和类(对象)****之间的各种静态关系。
• 类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合。

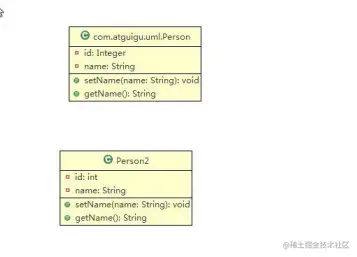

• 类图简单举例

public class Person{ //代码形式->类图
	private Integer id; private String name;
    public void setName(String name){
        this.name=name;
    }
    public String getName(){
        return	name;
    }
}

类图—依赖关系（Dependence）

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

public class PersonServiceBean {
    private PersonDao personDao;//类public void save(Person person){}
	public IDCard getIDCard(Integer personid){
    }
    public void modify(){
		Department department = new Department();
	}
}
public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

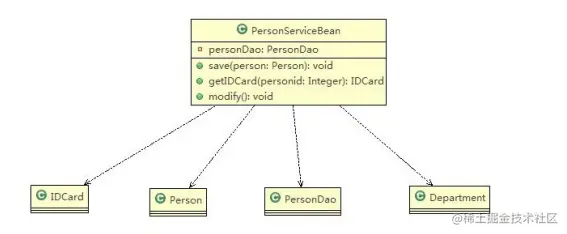

Ø 对应的类图： Ø 小结 1) 类中用到了对方 2) 如果是类的成员属性 3) 如果是方法的返回类型 4) 是方法接收的参数类型 5) 方法中使用到

类图—泛化关系(generalization）

泛化关系实际上就是继承关系，他是依赖关系的特例

public abstract class DaoSupport{
    public void save(Object entity){
	}
	public void delete(Object id){
    }
}
public class PersonServiceBean extends Daosupport{
}

Ø 对应的类图 小结: 1) 泛化关系实际上就是继承关系 2) 如果 A 类继承了 B 类，我们就说 A 和 B 存在泛化关系

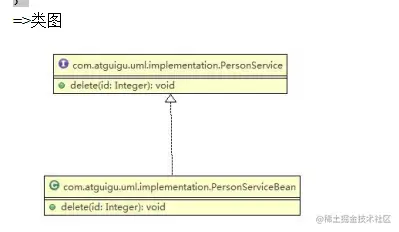

类图—实现关系（Implementation）

实现关系实际上就是 ****A ****类实现 ****B ****接口，他是依赖关系的特例

public interface PersonService {
    public void delete(Interger id);
}
public class PersonServiceBean implements PersonService {
    public void delete(Interger id){}
}

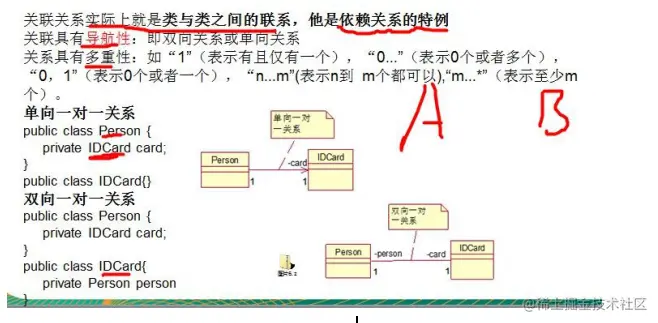

类图—关联关系（Association）

类图—聚合关系（Aggregation）

1. 基本介绍

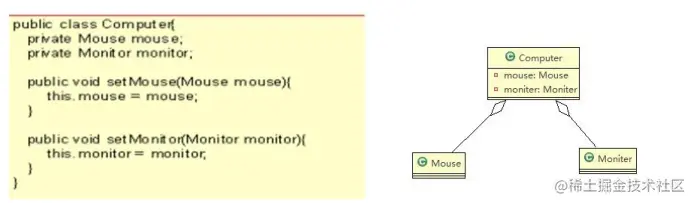

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。 如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示：

2. 应用实例

类图—组合关系（Composition）

1. 基本介绍

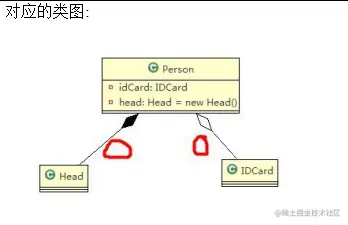

组合关系：也是整体与部分的关系，但是整体与部分不可以分开。 再看一个案例：在程序中我们定义实体：Person 与 IDCard、Head, 那么 Head 和 Person 就是 组合，IDCard 和Person 就是聚合。  但是如果在程序中 Person 实体中定义了对 IDCard 进行级联删除，即删除 Person 时连同 IDCard 一起删除，那么 IDCard  和 Person 就是组合了.

public class Person{
    private IDCard card;
	private Head head = new Head();
}
public class IDCard{}
public class Head{}

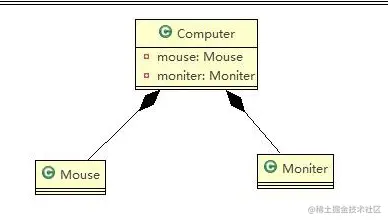

案例 2

public class Computer {
    private Mouse mouse = new Mouse(); //鼠标可以和 computer 不能分离private Moniter moniter = new Moniter();//显示器可以和 Computer 不能分离
    public void setMouse(Mouse mouse) {
    this.mouse = mouse;
	}
	public void setMoniter(Moniter moniter) {
        this.moniter = moniter;
	}
}
public class Mouse {


}
public class Moniter {


}
