RocketMq设计要点介绍

飞奔的蛋蛋
1,470 阅读20分钟

分享的目标

  • 了解Rocketmq的架构
  • 了解到Rocketmq内部主要使用的技术手段
  • Rocketmq拥有的不同的feature
  • 介绍一下其他的消息队列

RocketMq架构图

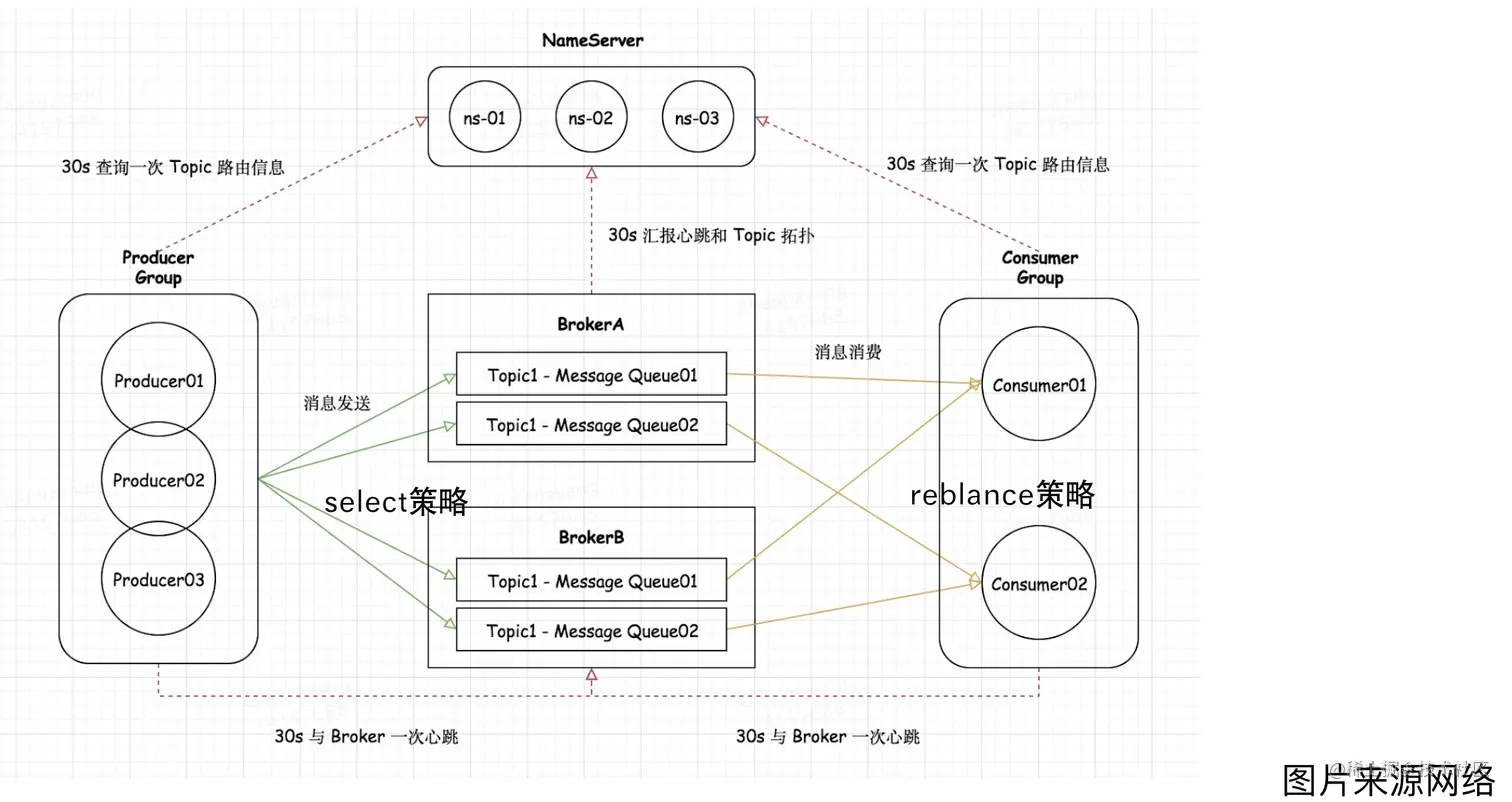

-w1060

RocketMq的一些基本概念

在了解Rocketmq之前，你需要了解Rocketmq带有的专业术语： github.com/apache/rock…

同时在本文的附录会有一份。

MQ 的演化历史

本质是队列

  1. 第一类队列，Java自带的：ConcurrentLinkedQueue，DelayQueue
  2. 第二类队列，依托于其它中间件提供的数据结构，来持久化、提升插入，读取速度：Mysql（B+Tree），Redis（Hash），RocksDB（LSM）。（实践中，也确实有使用Redis来实现消息队列的）
  3. 第三类队列，自己实现数据结构，针对高可用，高性能，高扩展做了自己定制化的实现：Kafka，Rocketmq

MessageQueue本质上还是一个队列，队列能做的事情，它都能做。

基础能力

  1. 异步-> 削峰
  2. 持久化+重试 -> 分布式事务最终一致
  3. 订阅关系 -> 消息分发，消息总线

归纳：可靠的最少一次的异步调用

RocketMq的一些Feature

当然，借助于RocketMq良好的设计，RocketMq最最基础的Feature是以下： github.com/apache/rock…

随着，时间的变化，RocketMq的Feature已经远远不止这些，借用官方文档的介绍：

  • Messaging patterns including publish/subscribe, request/reply and streaming
  • Financial grade transactional message
  • Built-in fault tolerance and high availability configuration options base on DLedger
  • A variety of cross language clients, such as Java, C/C++, Python, Go
  • Pluggable transport protocols, such as TCP, SSL, AIO
  • Built-in message tracing capability, also support opentracing
  • Versatile big-data and streaming ecosytem integration
  • Message retroactivity by time or offset
  • Reliable FIFO and strict ordered messaging in the same queue
  • Efficient pull and push consumption model
  • Million-level message accumulation capacity in a single queue
  • Multiple messaging protocols like JMS and OpenMessaging
  • Flexible distributed scale-out deployment architecture
  • Lightning-fast batch message exchange system
  • Various message filter mechanics such as SQL and Tag
  • Docker images for isolated testing and cloud isolated clusters
  • Feature-rich administrative dashboard for configuration, metrics and monitoring
  • Authentication and authorization
  • Free open source connectors, for both sources and sinks

从Broker说起

如何保证高性能写入？

总结：

  1. CommitLog顺序写，不区分Topic，所有的消息都是append到CommitLog的末尾
  2. 通过mmap内存映射的机制，省去了把文件读入内存的过程，在JVM直接可以定位到文件。（由于mmap有文件大小的限制，所以rocketmq很多文件都是固定长度）
  3. 写入是在Linux提供的PageCache上，即使JVM崩溃，PageCache还是保留。
  4. 为了高性能，rocketmq还对PageCache采用了预热策略，提前分配PageCache的内存。方式是在PageCache（4K为一页）写入1字节的数据，提前在内存中分配好了PageCache。
  5. 为了避免预热的PageCache被Linux给flush()，调用了Linux的mlock()，锁住了PageCache。

CommitLog 写入示意图（异步写入模式）

-w688 PS： 同步模式会调用flush，等flush成功才算写入成功。

ConsumerQueue

格式

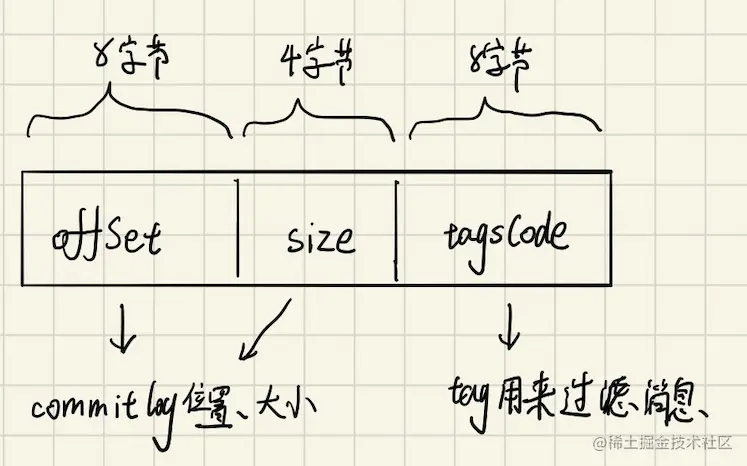

ConsumerQueue是固定长度的，只包含了offset + size + tagsCode。size代表的是commitLog的长度。本质上，queue只是一个索引的作用。所以单个Queue可以做到百万级别。

this.byteBufferIndex.flip();
this.byteBufferIndex.limit(CQ_STORE_UNIT_SIZE);
this.byteBufferIndex.putLong(offset);
this.byteBufferIndex.putInt(size);
this.byteBufferIndex.putLong(tagsCode);

代码来源 ConsumeQueue#putMessagePositionInfo()....

-w373

放入过程

-w613 --- 来源 DefaultMessageStore.doReput()方法

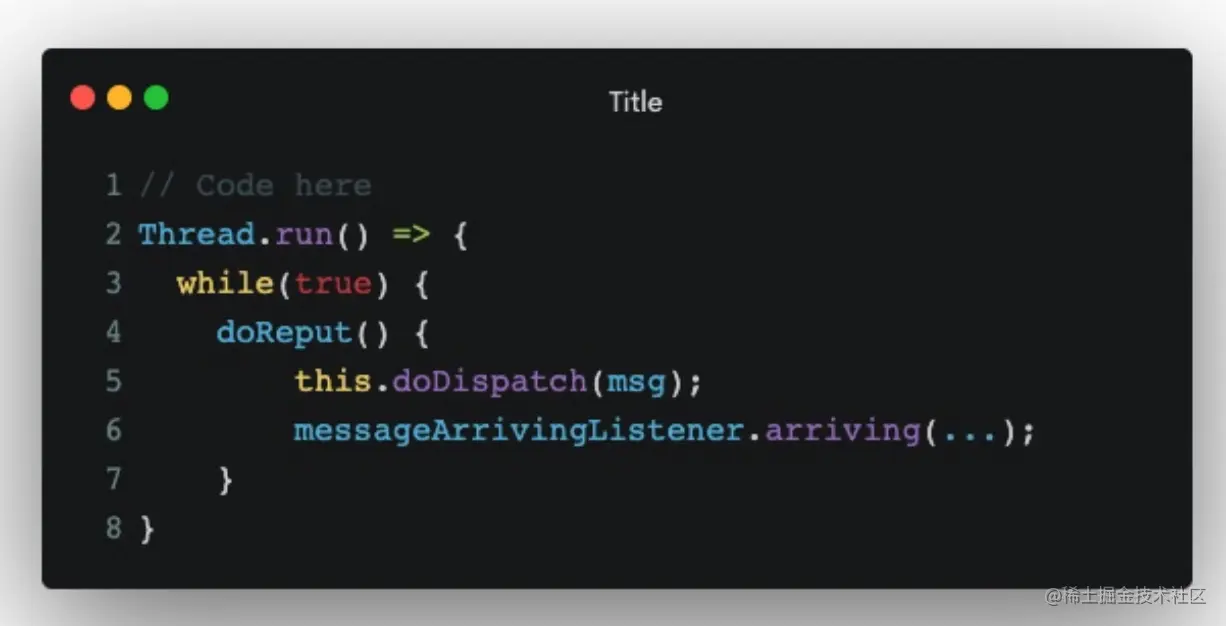

这里用，伪代码表示一下：

  1. 会有一个异步现场，持续将写入成功的commitLog刷到queue中。
  2. 需要注意的是，这里还会触发 messageArrivingListener.arriving。（这里是为了触发长轮询中的socket channel，来回复来自Consumer的长轮询，后面也会讲到。）

落盘位置

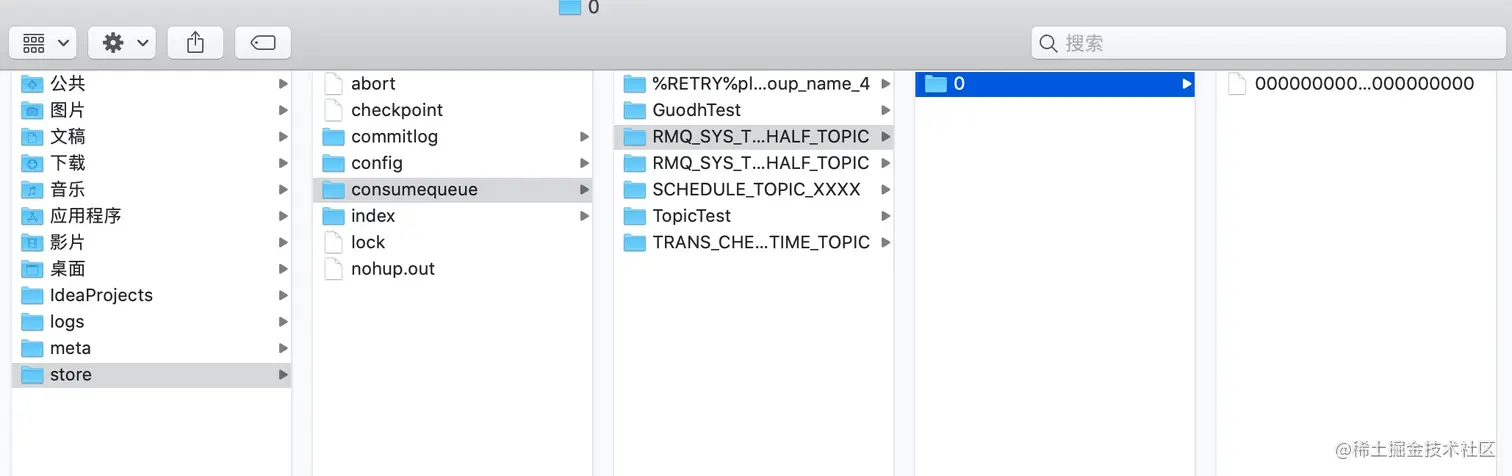

-w1029

commitLog是单个文件，而consumerQueue是按照 "Topic + queueId + 固定长度的文件" 来落库的。

Consumer的Offset位置（消费进度）

-w1076

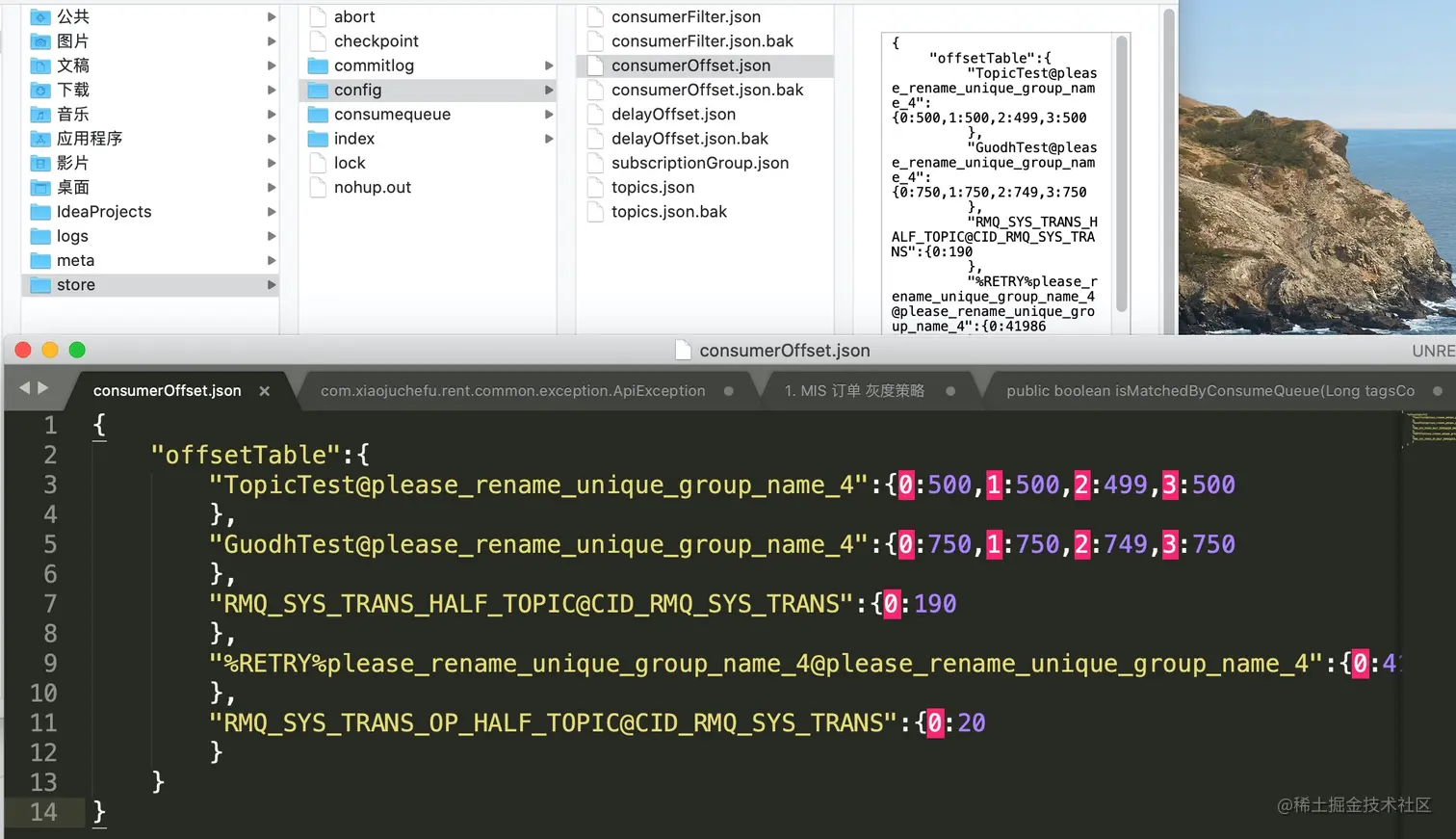

需要注意的是，到这里我们还是没有提到Consumer的offset存储在哪里。其实offset是放在一个单独的json文件中（见截图），也就是说数据的消费，本质上和queue是没有什么关系的。消费关注的只是一个offset的一个增长。

以上指的是，集群模式下的情况。如果是广播模式，还是每个Consumer自己维护了Offset。

多个queue的设计价值

Topic下会存在多个queue，为什么需要多个queue呢？

  1. 当有多个Broker组成集群的情况下，queue会均匀的分布在多个Broker上。Producer会有selector策略（一般是均衡策略，也就是每次都是queueId+1)，能够使得的消息均匀的落在两个Master上面
  2. 在RocketMq的设计理念中，单个的queue永远只能被同个ConsumerGroup下的一个consumer消费。（consumer在rebalance的时候，会有概率消费多个queue）这就很好的避免了并发的问题。

不过，随之而来的存在的问题就是，当consumer的数量大于queue的时候，就会有部分consumer是无法消费的。

PS: 去哪儿mq，以及滴滴开源的DDMQ，都是依靠于中间增加Proxy层，解决consumer的数量大于queue这个问题。

PageCache

-w1132

buff/cache 部分就是PageCache，但随时都有可能会被Linux回收。

Page cache 也叫页缓冲或文件缓冲，是由好几个磁盘块构成，大小通常为4k，在64位系统上为8k，构成的几个磁盘块在物理磁盘上不一定连续，文件的组织单位为一页， 也就是一个page cache大小，文件读取是由外存上不连续的几个磁盘块，到buffer cache，然后组成page cache，然后供给应用程序。

Page cache在linux读写文件时，它用于缓存文件的逻辑内容，从而加快对磁盘上映像和数据的访问。具体说是加速对文件内容的访问，buffer cache缓存文件的具体内容——物理磁盘上的磁盘块，这是加速对磁盘的访问。

PageCache的写

普通的write调用只是将数据写到page cache中，并将其标记为dirty就返回了，磁盘I/O通常不会立即执行，这样做的好处是减少磁盘的回写次数，提供吞吐率，不足就是机器一旦意外挂掉，page cache中的数据就会丢失。一般安全性比较高的程序会在每次write之后，调用fsync立即将page cache中的内容回写到磁盘中。

PageCache的读

对于数据文件的读取 ，如果一次读取文件时出现未命中PageCache的情况，OS从物理磁盘上访问读取文件的同时，会顺序对其他相邻块的数据文件进行预读取（ps：顺序读入紧随其后的少数几个页面）。这样，只要下次访问的文件已经被加载至PageCache时，读取操作的速度基本等于访问内存。

PageCache小结

  • commitLog的写入，充分利用的PageCache的特性。queue写入也是类似的。
  • 在commitLog和queue读取的场景中，由于单个Queue也是顺序的，Linux会预读一部分数据到PageCache中，所以Queue的读写速度写实很快的。
  • 而CommitLog是通过mmap映射，会先在PageCace中查找。不同的Topic数据在commitLog相距比较远的时候，无法利用PageCache，IOPS 会飙高。（可以把读往Slave上挪，有配置）

缺点：

  1. 当内存不存，pageCache会被Linux回收，RT会飙高，导致毛刺现象。
  2. 当机器整个崩溃的时候，如果是异步刷盘模式，pageCache的数据也是会丢失的。

删除策略

默认的保存时间是3天，但是会有触发机制，实际会比3天更长一些。

  1. 按照commitlog最后一个文件的写入时间，大于3天，则整个删除。
  2. queue类似。
  3. Index 按照 commitLog 删除的offset，遍历删除。Index是K-V形式，因为Value是按照顺序排列，也是顺序删除。Index的Value为什么是顺序的，下面有讲。
  4. 开启定时任务每10s扫描是否有文件需要删除 + 并且满足条件5
  5. 有三种情况会进入删除文件操作：到了deleteWhere指定的时间点（默认是凌晨4点）、磁盘不足、手动触发

Producer

关于Producer的发送消息的过程，我们可先看下一个Demo。

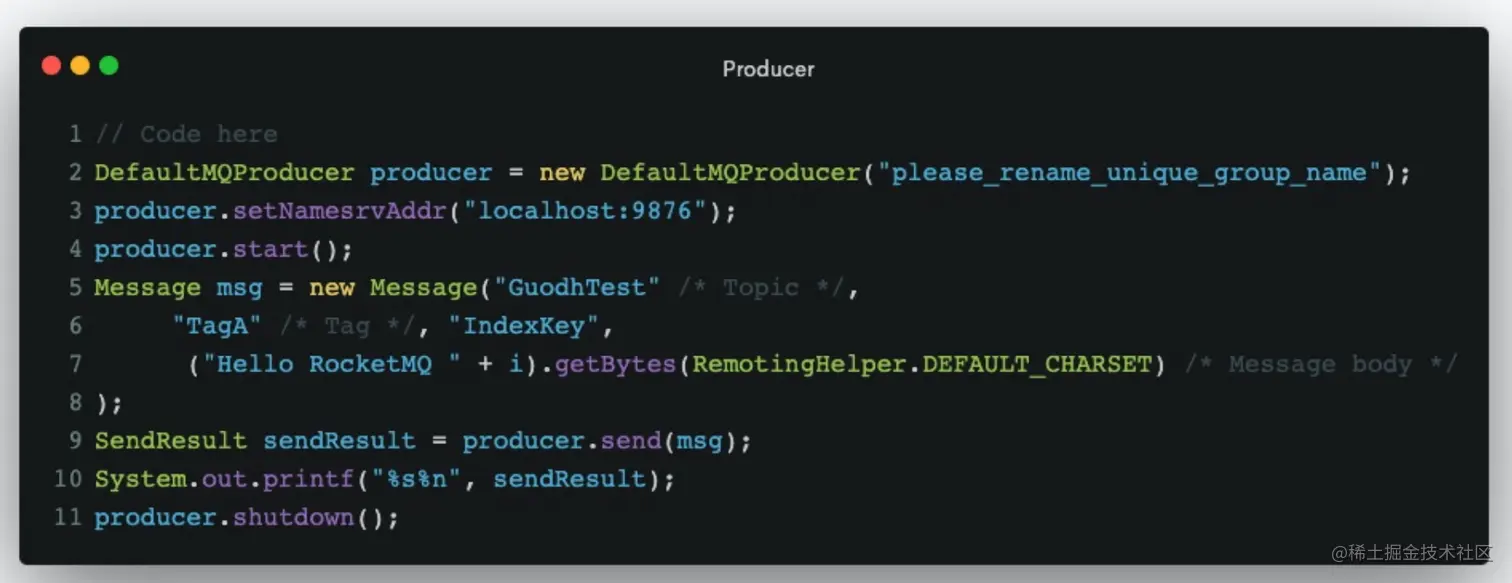

-w886

需要注意的点：

  1. IndexKey是messageKey，建议都是写入业务属性，方便查询，例如用 RENT_ORDER_10001
  2. 打印返回值，关注是否发送成功，以及返回值中会有messageId

Index

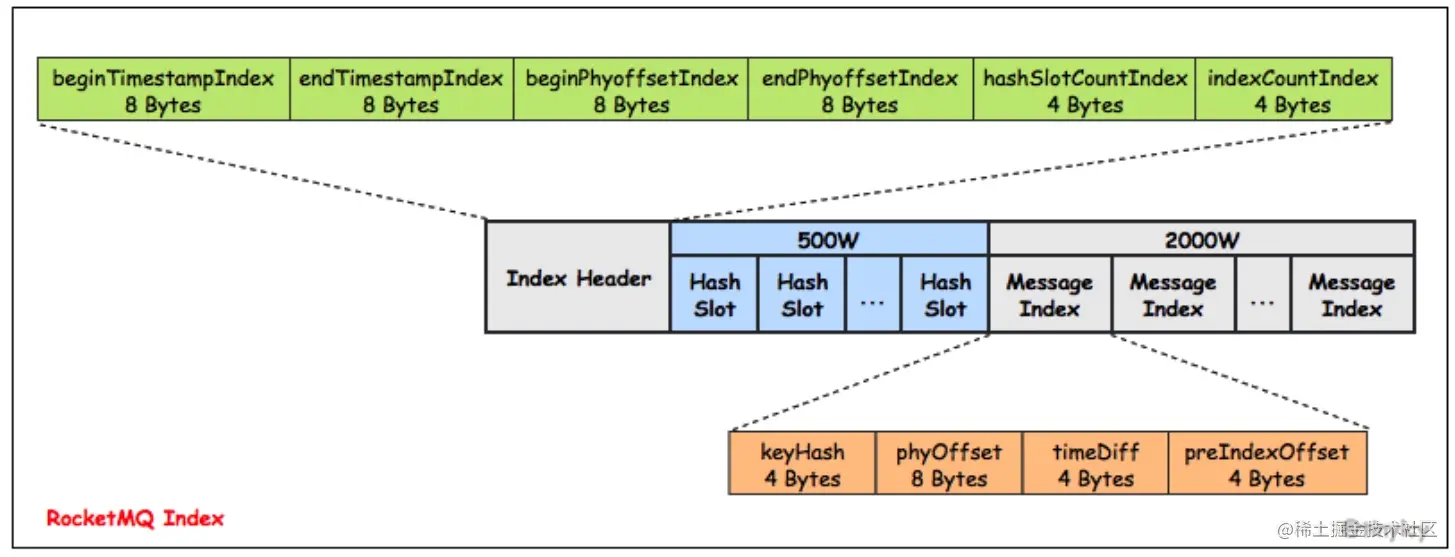

-w727 -- 此图片来源网络

message对于Index的索引，使用的是hash算法。

需要注意的是，由于整个文件长度的固定的，是先放value，在放key。value对于的是preIndexOffset。而这里的phyOffset是commitLog的Offset。

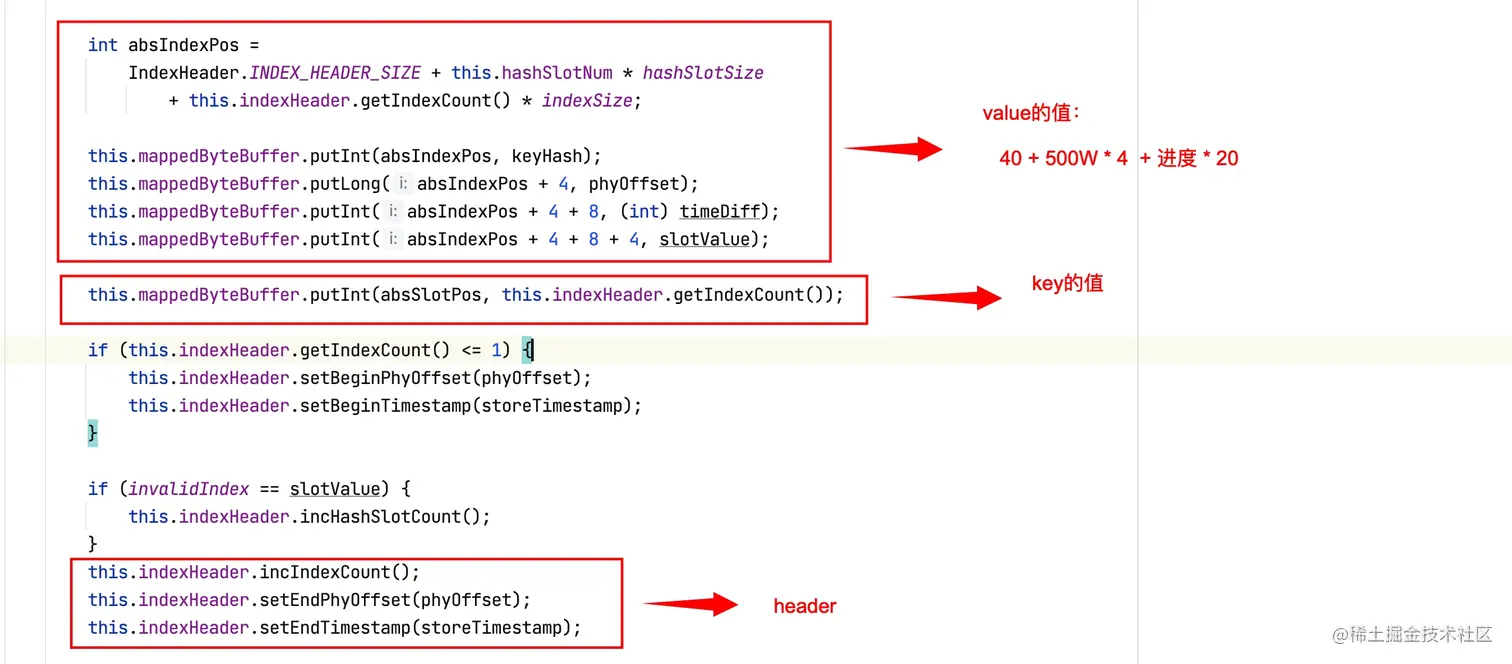

-w1198

代码来源IndexFile.putKey()；

MessageId

对于MessageId而言，通过解码可以直接拿到commitLog的offset的位置。 所以更加的便捷，但是一般只能从日志中捞到它。而Index可以自己设置，所以更加便捷。

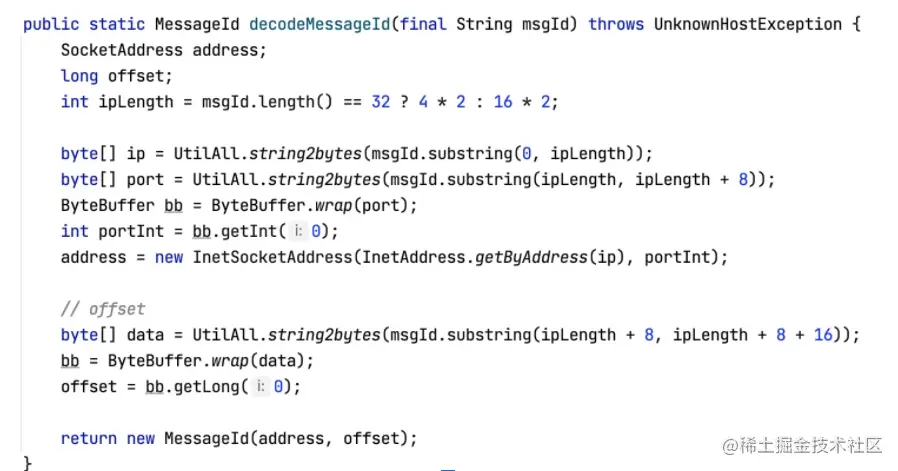

-w449 --代码来源MessageDecoder.java

Consumer

Pull模式

在前面的名字介绍中，我们就知道RocketMq支持Pull和Push模式，我们来着重介绍下Pull模式。Pull模式，是通过长轮询的方式来来实现消息的即时通知。

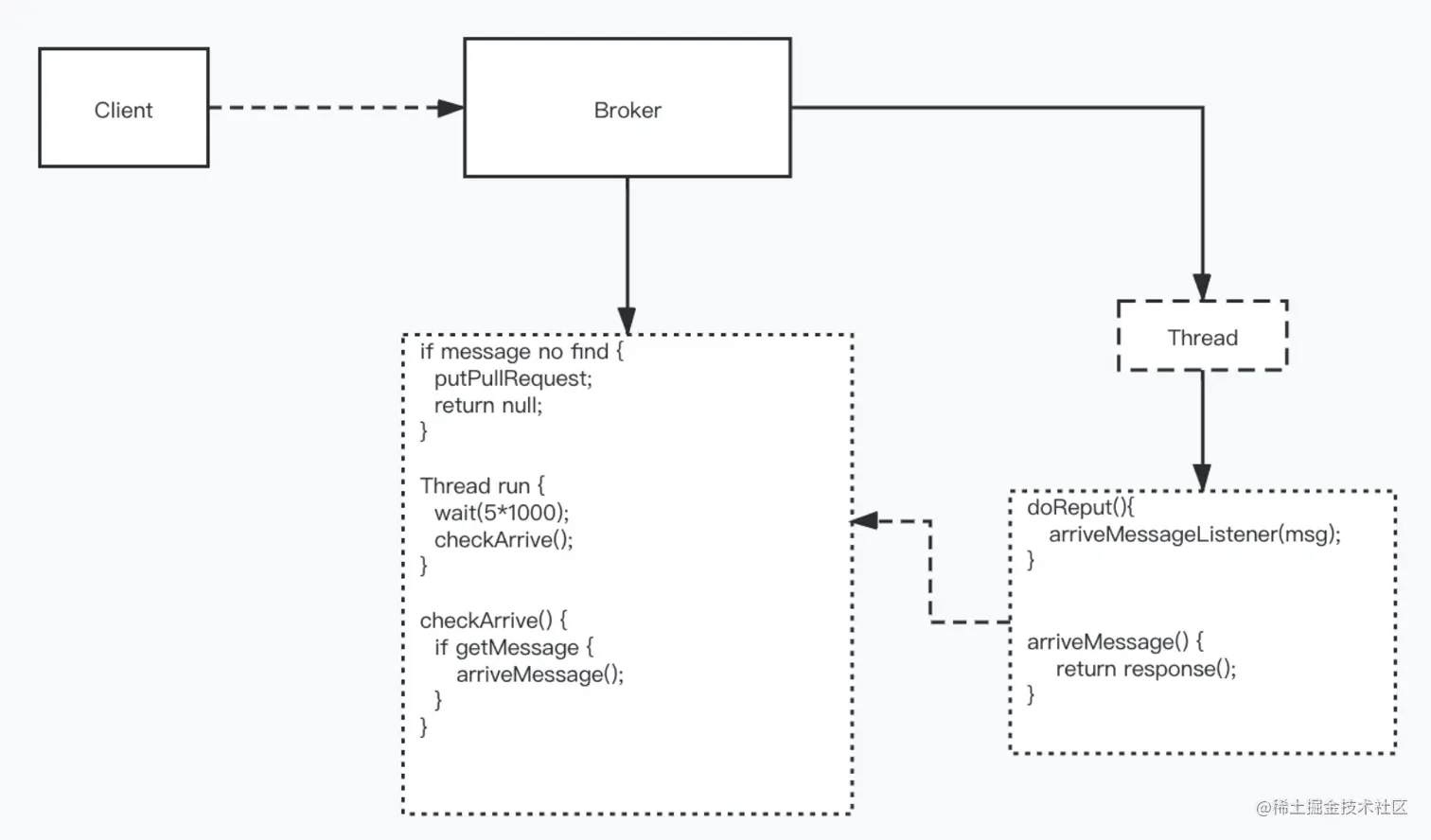

-w853

-- 代码来源PullRequestHoldService的run()

看到上面这个图，可能有小伙伴对这个代码有些不解。为什么是wait(5*1000)，然后再去触发arriveMessage。其实这里wait的是处理线程，而此时socket channel是不响应状态。对于这块的知识点，可以看下Netty相关的内容。

-w1167 -- 代码来源 PullRequestHoldService.notifyMessageArriving()

-w1009 -- 代码来源PullMessageProcessor.executeRequestWhenWakeup()

通过这个代码可以看到，deReput的线程拿到了阻塞的channel，并且回写了结果。

重新投递

  1. 当消息消费失败，RocketMq 会将消息按照 2的幂次的时间间隔来进行重新投递，最多16次。2S，4S，8S，16S……
  2. RocketMq 支持level级别的定时任务

上述两者其实本质，都是使用相同的能力。（都会修改原始Topic投递到Topic:CHEDULE_TOPIC_XXX下）

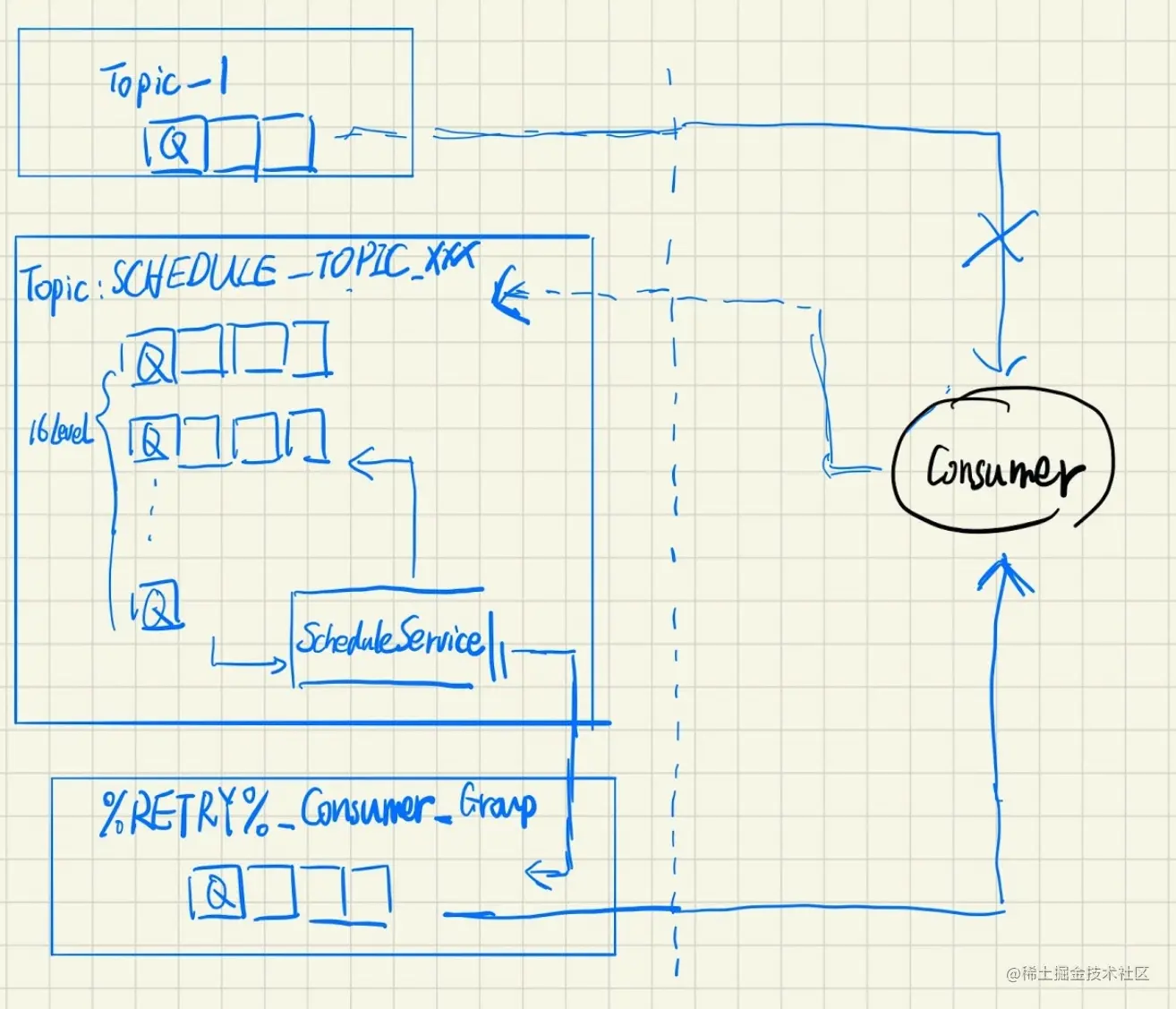

-w657 图中的scheduleService对应的是RocketMq中的ScheduleMessageService

  1. Consumer消费消息失败，会犯失败的消息体给Broker（此时，如果Consumer挂了不响应，offset并没有变，所以还是会重新来）
  2. Broker接收到失败的确认，将Message的Topic改写，改为 SCHEDULE_TOPIC_XXX，将原来的Topic塞到Message的扩展字段里面。同时在Message字段中，保存重试的次数，已经重试的次数，将消息放到对于的Schedule队列中。
  3. 每个队列重新投递的时间都是按照 2 >> level 秒 轮询
  4. 消息到达时间之后，会将消息投递到 %RETRY% + ConsumerGroup 命名的 Topic 中，进行消费。（而定时任务，是回到原来的Topic中）
  5. 如果一直失败，会被放入死信 Topic 下，死信队列命名方式：%DLQ%+consumerGroup

Rebalance

我们都知道Consumer是会随时上线下线的。每当有新的Consumer加入到ConsumerGroup的时候，需要通过Rebalance来实现queue和Consumer的重新映射。

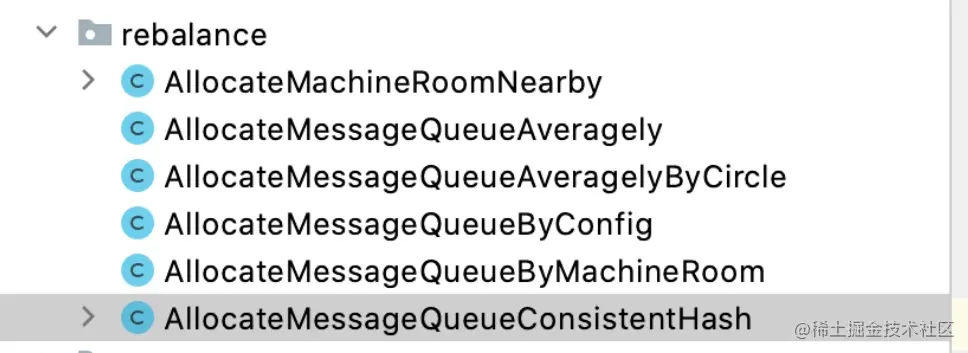

RocketMq提供的Rebalance策略有如下： -w484

每个Consumer在启动的时候，会有一个Rebalance的Schedule，每20秒触发一下。每次都是从Broker中，拿到最新的queue和consumer的数量。

这样就够了吗？这也是我们组的小伙伴在分享的时候问了一个问题，Rocketmq如何保证Consumer之间数据的同步呢?这不是会造成Consumer之间数据不一致吗？

Broker包下的 RebalanceLockManager.java

其实，Consumer在Rebalance的时候是会向Broker发起上锁的请求。而Lock保证了Queue永远是被一个Consumer消费的。但是在Rebalance的过程中，可能会发生当个Consumer消费多个queue的情况。

由于Consumer能从Broker拉倒数据，并不会发生网络阻断的情况，脑裂情况也被避免。

在20S就有一轮的频繁Rebalance下，最终Queue会按照策略分布。

顺序消费

  1. 单个queue上的消息顺序的
  2. Consumer的消息线程，默认是多线程启动
  3. Consumer会有Rebalance过程

顺序消费，就是需要解决上述三个问题。

  1. 针对的问题一使用Producer特定的selector策略，可以永远只选择第一个queue
  2. consumer需要单线程来消费
  3. 这个在Rebalance中有讲到，由于lock的存在，每个queue只会被一个consumer消费

tag的使用

在queue的结构体上，我们可以看到有个tagCode，这个就是tagHash之后的结果。RocketMq会在Broker端，先进行消息的初步过滤（由于存在code碰撞的情况），在client还会在过滤一些。

但是，大部分的数据都在Broker端过滤掉了，大大减少了无效的传输。

-w740

高可用部署

对于任何服务而言，高可用的部署方案一定是需要的，在有条件的情况下还需要思考跨机房部署做灾备的情况。

多 Master 模式

需要磁盘开启 RAID 10，通过磁盘备份来保证数据的可靠性

多Master多Slave模式-异步复制

HA通过异步复制的方式，将Master数据同步到Slave上。同时，Slave提供读的能力。默认是当Master内存超过40%之后，就会让Consumer往Slave上读取数据。

当高频率的读并且commitLog相距比较远，无法利用PageCache，IO较高的时候也会影响到Master的写入，此时也可以通过配置，修改为Slave读。

缺点：

  1. Master宕机，磁盘损坏情况下会丢失少量消息。
  2. 无法主从切换

多Master多Slave模式-同步双写

写入Master和Slave都成功之后，才返回写入成功。

缺点：

  1. 性能比异步复制模式略低（大约低10%左右）
  2. 发送单个消息的RT会略高
  3. 且目前版本在主节点宕机后，备机不能自动切换为主机

数据来源：github.com/apache/rock…

Dledger模式

单个Broker集群，需要 1 Leader，多个 Follower（大于2），总体数量大于3。本质上，Dledger 利用的是Raft协议来实现Broker集群之间commitLog的复制。

当有一个节点发生了故障，剩余节点会再次选举，选出新的 Leader 来提供写入能力。

关于Raft可以看下这个动画，很好的解释了Raft thesecretlivesofdata.com/raft/

需要说的是，由于 Leader只有一个节点，所以还是单服务器写入，同时需要同步到 n/2 + 1 节点才算，写入成功。性能应该会比同步双写略差一些。但是，多副本的 Follower 也能够提供读的能力。

缺点：故障发生选举的时候，由于数据不一致性存在重复消费的可能性，但不会丢数据。

Dledger模式 VS 多Master-Slave模式

  1. 多Master-Slave模式下，当Master挂了之后，NameSrv不能立刻感知，短时间还会有数据发给挂掉的服务
  2. Dledger在发生选举的时候，服务也是不可用
  3. 一个Dledger需要3台服务器，如果是两个集群来分配写入压力，则需要6台。而多Master-Slave模式可以配置成，3主3从，4主4从…… 成本上，多Master-Slave模式会比较省。

自己实现主从切换

目前，看到的滴滴开源的DDMQ实现了Master-Slave的切换，入口的话是 RoleChangeState。维护了Broker的状态机，同时改了很多queue分配的策略等。略复杂，就不细看了。有兴趣的小伙伴，可以自己看下。

比较疑惑的是，为什么RocketMq为什么不实现这个Feature？

  1. 或许这样做代码耦合的太厉害，Dledger确实对于整体的架构没有那么大的侵入性。
  2. 还是说多Master-Slave模式基本满足了99%的需求，剩下的没考虑。不知道阿里内部是主从切换是如何实现的。

跨机房的高可用

在大公司内部，如果单一机房出现网络以及断电问题，基础服务还是必须保证可用性的。所以，跨机房的部署，以及集群之间的数据同步是必不可少的。

目前，已知的是阿里、网易、滴滴的DDMQ，都是实现了跨机房的高可用。由于这块没有什么实践。粘贴一些来源于网络的图片。

-w688

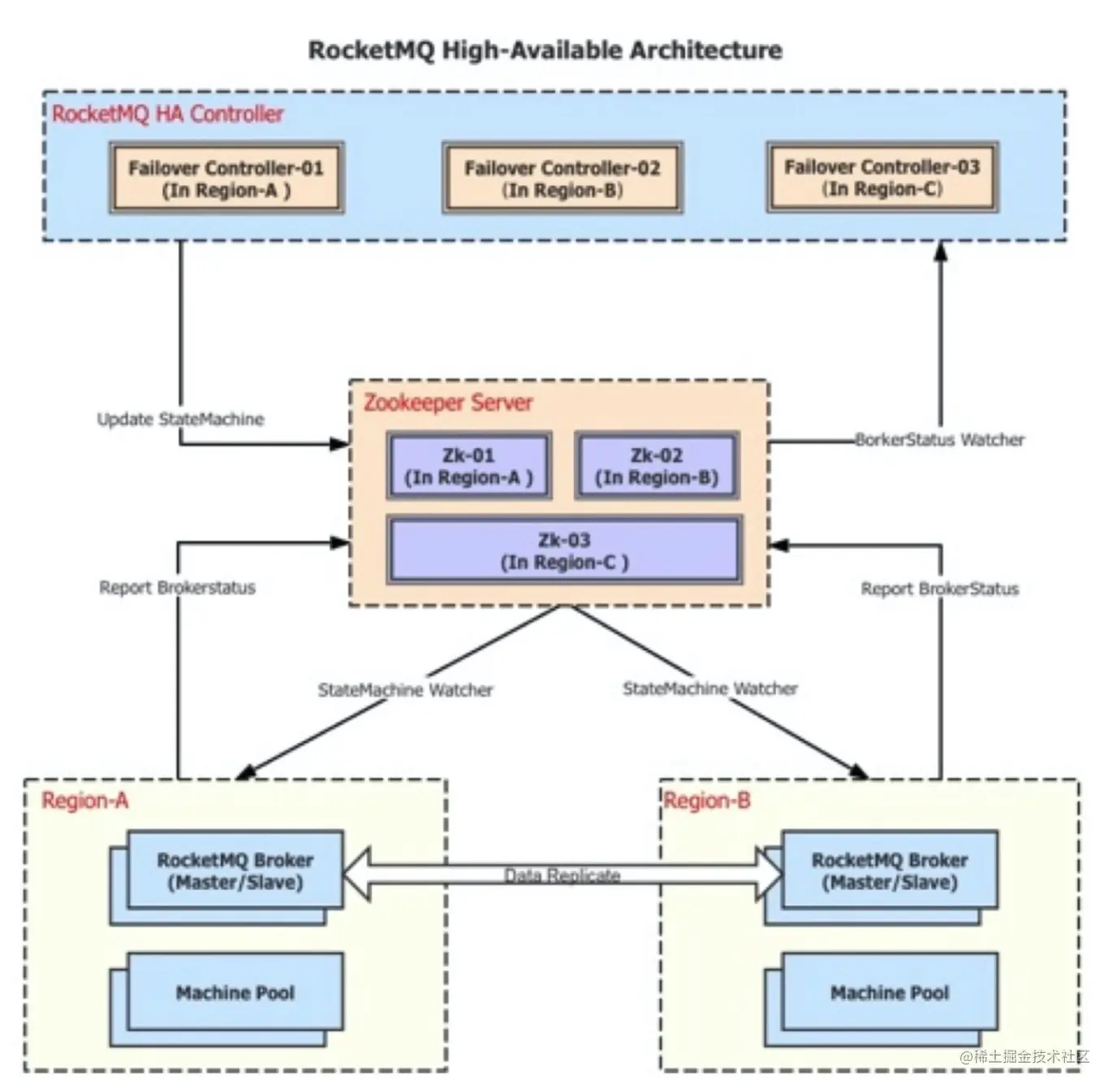

图片来源自 zhuanlan.zhihu.com/p/108256762

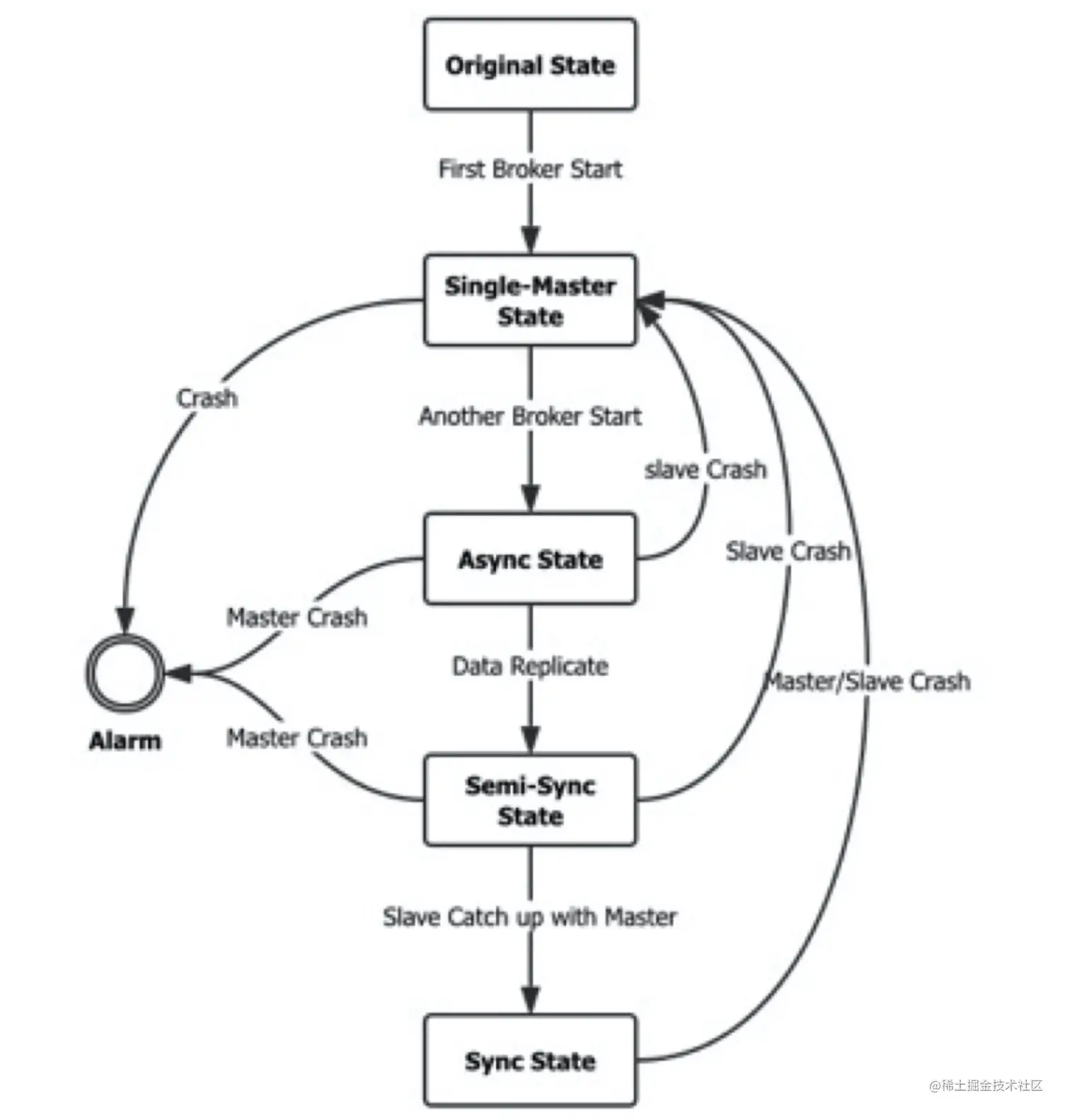

-w761

图片来源自 zhuanlan.zhihu.com/p/108256762

目测，都是通过ZK做了一个服务注册，自己去实现了一个HA的Controller作为FailOver的管理者，维护着整体服务的状态机。集群之间，通过数据复制，来保证数据可靠性。

事务消息

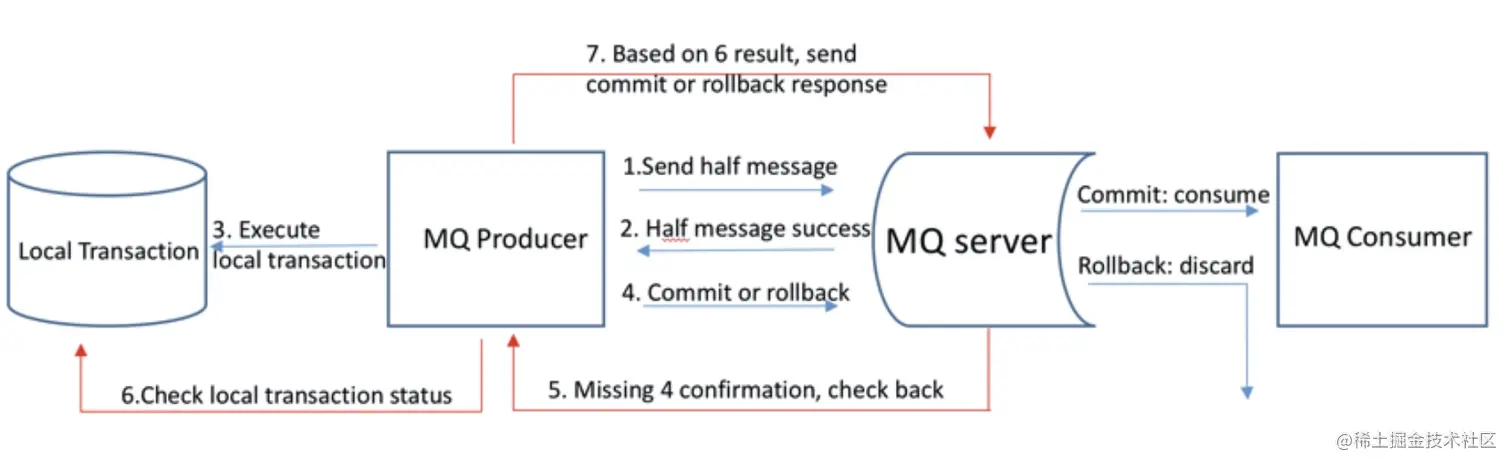

-w924

  1. 投递半消息到Broker，此时Topic被改写，放入HALG_MESSAGE_TOPIC下，原始Topic被放入扩展字段 a. 需要注意的是，不要即使用事务消息，又设置延迟消息等级，Topic会被改写成面目全非，会出现问题
  2. Producer 在Listener中执行剩下的操作，详情见图片。需要将 TransactionId 缓存，这个很重要，记笔记。
  3. commit 或者 rollback
  4. broker 通过 msgId，定位到 offset，将Topic改为原来的，重新拿出投递。
  5. 如果步骤3，没收到。则会有定时消息反查。 a. 需要注意的时，这时会有新的消息放到HALG_MESSAGE_TOPIC下， msgId 是新的。所以，在步骤二中需要用 TransactionId 来判断回查的业务维度。

-w811

public LocalTransactionState checkLocalTransaction(MessageExt msg) {
    // 这个 msgId 不可以用
    String wrongMsgId = msg.getMsgId();
    Integer status = localTrans.get(msg.getTransactionId());
    return LocalTransactionState.ROLLBACK_MESSAGE;
}

opMessage

每次当生产者 commit 或者是 rollback 消息的时候，都需要“删除”half_message（其实只是更新到下一个offset），但是不巧的是，所有的消息都是无法被修改的，能被修改的只有offset。

因此，

  1. 每次删除消息，其实都是提交了一个opMessage，会放到 op_half_message 上。
  2. 同时，如果超过了最大的，回查check次数，也会被放入 MAX_TIME_TOPIC 下面。
  3. 每一次的HALF_MESSAGE的回查，都是重新放回HALF_MESSAGE中，然后在去查询ProducerGroup。
  4. 最初是从op_half_message读 32个消息，每次putBack()又会拿出32个消息，最终op_half_message的offset之后的所有需要删除的消息的op_message都会在内存removeMap中。
  5. doneList保存了已经操作过的op_half_message，并且小于half_message的offset的消息，最后会排序，更新op_half_message的offset。

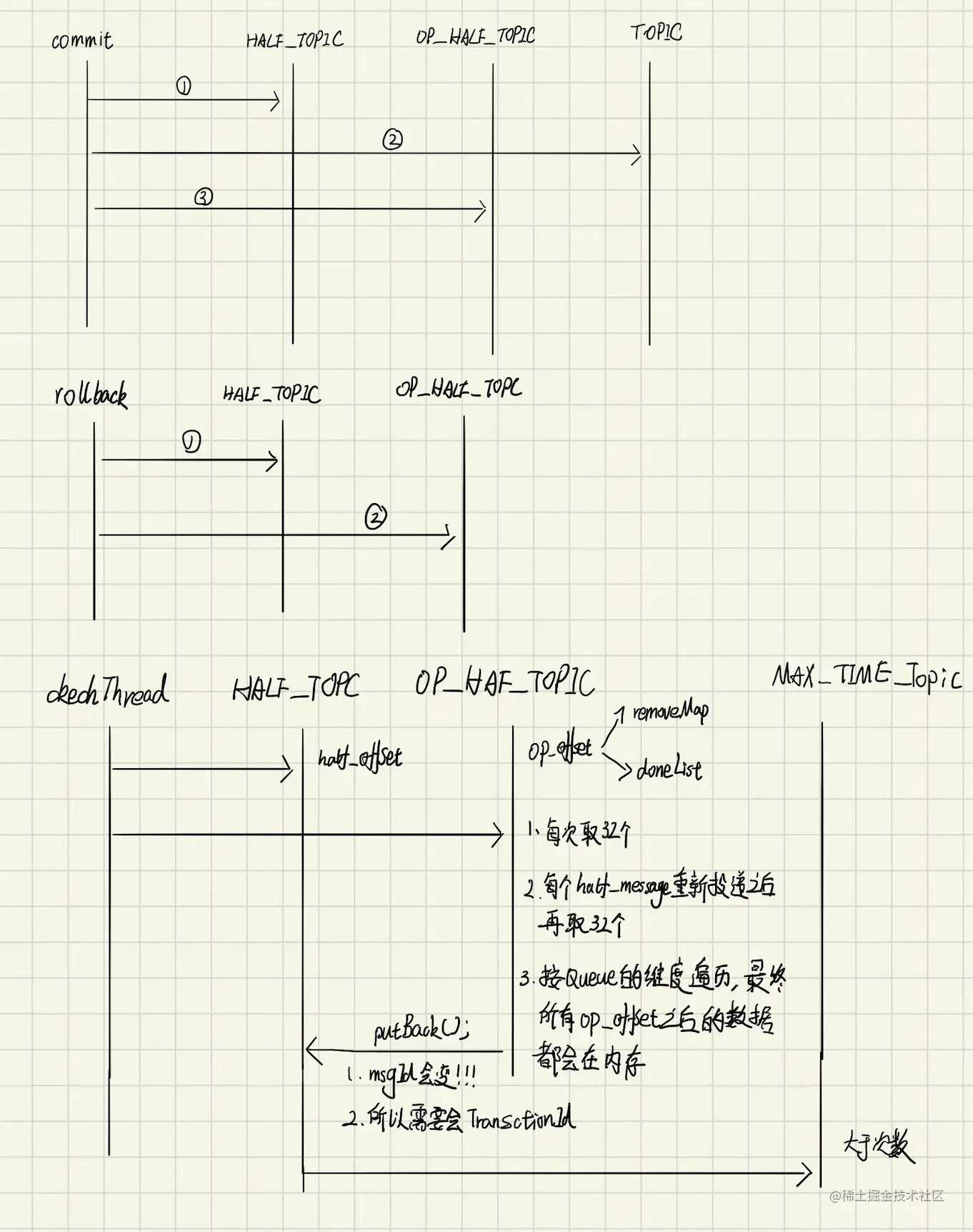

具体的操作见时序图： -w681

其他一些优秀的MQ

滴滴DDMQ

开源地址：github.com/didi/DDMQ

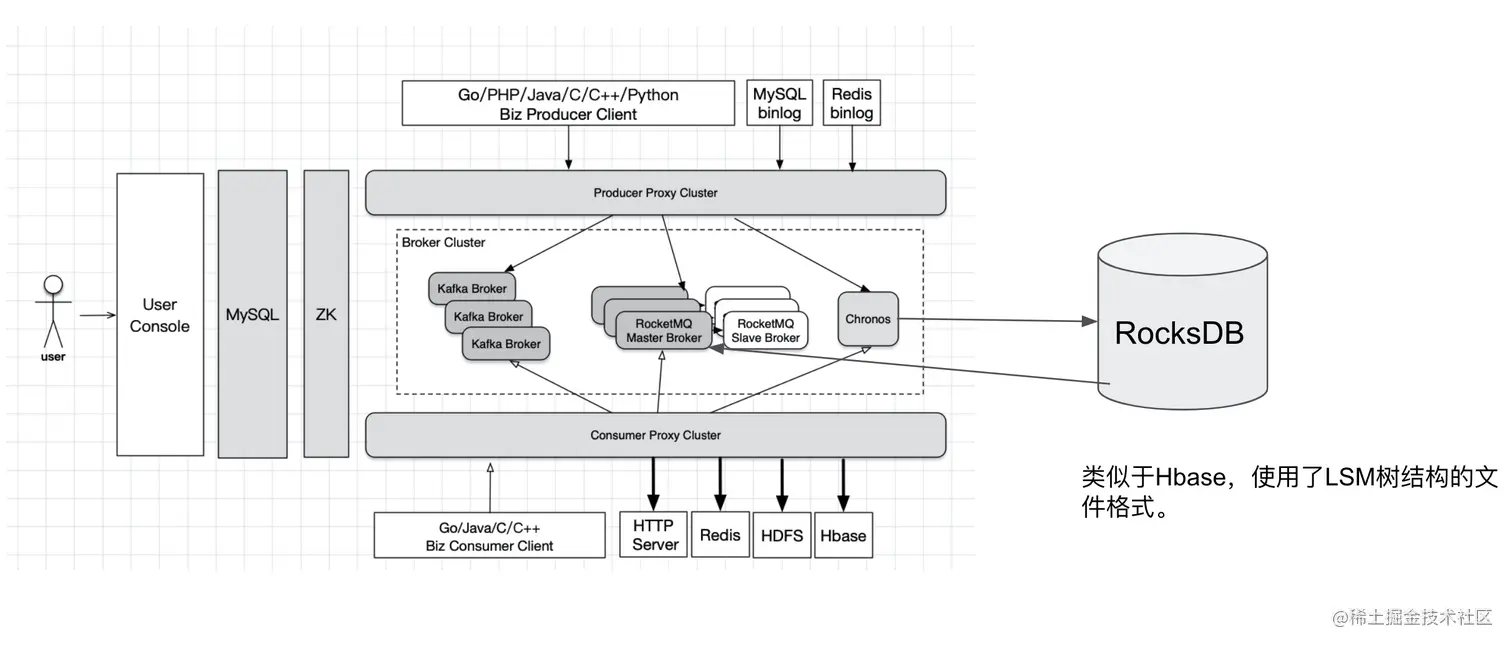

-w1211

滴滴开源的DDMQ，更像是消息队列企业级运营所需要做的组件，比较重。但是功能就很完善，无论是监控策略，还是主从切换，以及内部实现的延迟消息。

优点：

  1. 实现了Broker的主从切换
  2. 实现了跨机房，高可用部署需要HA-Controller
  3. 延迟队列使用RocksDB来实现，到时间后重新投递回 RocketMq a. RocksDB使用了LSM树结构，适合于大量写入的业务场景 b. www.jianshu.com/p/e1f318921… LSM树介绍
  4. Proxy层解耦了Consumer和queue，解决了当Consumer大于queue的时候，会有Consumer无法消费的情况。同时，提供了多端（go, php...）接入能力。

去哪儿MQ

开源地址：github.com/qunarcorp/q…

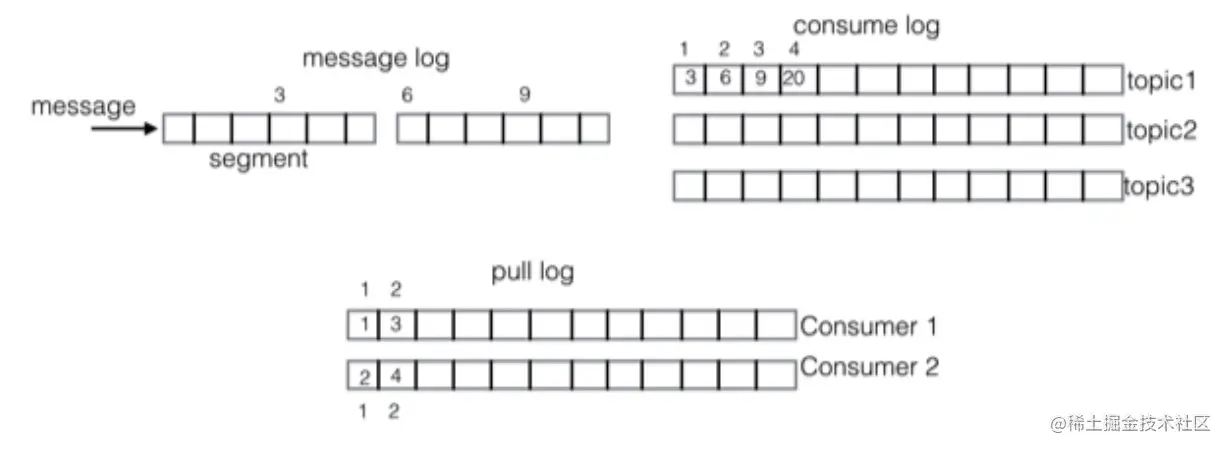

这个一款设计于RocketMq未开源之前的消息队列，同样采用了顺序写的方案。不同之处，consumer 和 queue 之间，有了一层 pull log。类似于DDMQ的Proxy一层。

-w613

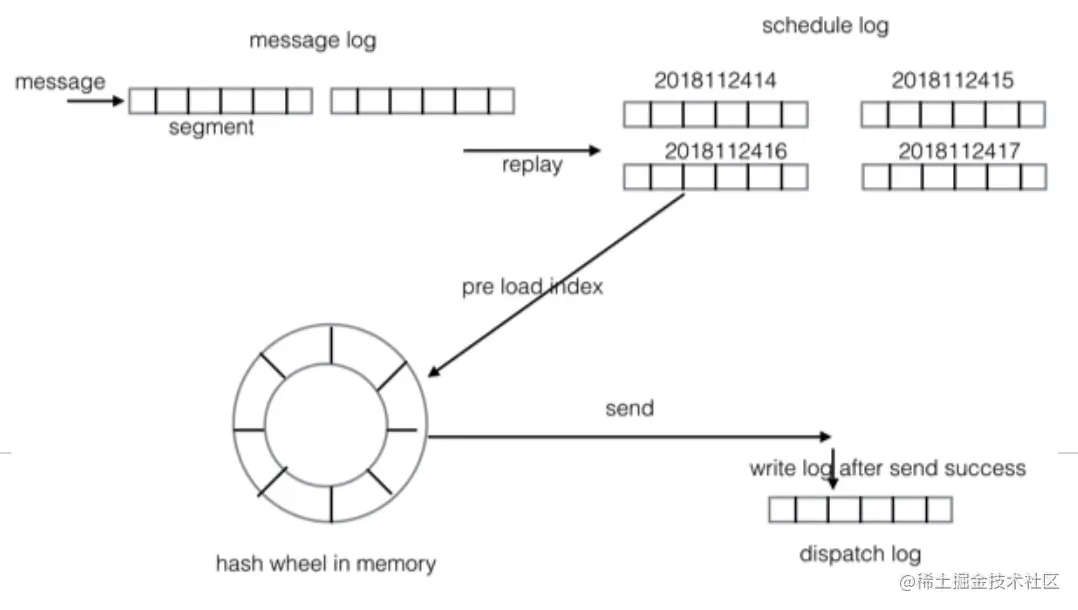

另外就是通过时间轮，来解决延迟消息插入和读取问题。使得，队列的插入和读取都是 O（1）的。

-w539

附录

  1. 消息模型（Message Model） RocketMQ主要由 Producer、Broker、Consumer 三部分组成，其中Producer 负责生产消息，Consumer 负责消费消息，Broker 负责存储消息。Broker 在实际部署过程中对应一台服务器，每个 Broker 可以存储多个Topic的消息，每个Topic的消息也可以分片存储于不同的 Broker。Message Queue 用于存储消息的物理地址，每个Topic中的消息地址存储于多个 Message Queue 中。ConsumerGroup 由多个Consumer 实例构成。

  2. 消息生产者（Producer） 负责生产消息，一般由业务系统负责生产消息。一个消息生产者会把业务应用系统里产生的消息发送到broker服务器。RocketMQ提供多种发送方式，同步发送、异步发送、顺序发送、单向发送。同步和异步方式均需要Broker返回确认信息，单向发送不需要。

  3. 消息消费者（Consumer） 负责消费消息，一般是后台系统负责异步消费。一个消息消费者会从Broker服务器拉取消息、并将其提供给应用程序。从用户应用的角度而言提供了两种消费形式：拉取式消费、推动式消费。

  4. 主题（Topic） 表示一类消息的集合，每个主题包含若干条消息，每条消息只能属于一个主题，是RocketMQ进行消息订阅的基本单位。

  5. 代理服务器（Broker Server） 消息中转角色，负责存储消息、转发消息。代理服务器在RocketMQ系统中负责接收从生产者发送来的消息并存储、同时为消费者的拉取请求作准备。代理服务器也存储消息相关的元数据，包括消费者组、消费进度偏移和主题和队列消息等。

  6. 名字服务（Name Server) 名称服务充当路由消息的提供者。生产者或消费者能够通过名字服务查找各主题相应的Broker IP列表。多个Namesrv实例组成集群，但相互独立，没有信息交换。

  7. 拉取式消费（Pull Consumer) Consumer消费的一种类型，应用通常主动调用Consumer的拉消息方法从Broker服务器拉消息、主动权由应用控制。一旦获取了批量消息，应用就会启动消费过程。

  8. 推动式消费（Push Consumer） Consumer消费的一种类型，该模式下Broker收到数据后会主动推送给消费端，该消费模式一般实时性较高。

  9. 生产者组（Producer Group） 同一类Producer的集合，这类Producer发送同一类消息且发送逻辑一致。如果发送的是事务消息且原始生产者在发送之后崩溃，则Broker服务器会联系同一生产者组的其他生产者实例以提交或回溯消费。

  10. 消费者组（Consumer Group） 同一类Consumer的集合，这类Consumer通常消费同一类消息且消费逻辑一致。消费者组使得在消息消费方面，实现负载均衡和容错的目标变得非常容易。要注意的是，消费者组的消费者实例必须订阅完全相同的Topic。RocketMQ 支持两种消息模式：集群消费（Clustering）和广播消费（Broadcasting）。

  11. 集群消费（Clustering） 集群消费模式下,相同Consumer Group的每个Consumer实例平均分摊消息。

  12. 广播消费（Broadcasting） 广播消费模式下，相同Consumer Group的每个Consumer实例都接收全量的消息。

  13. 普通顺序消息（Normal Ordered Message） 普通顺序消费模式下，消费者通过同一个消费队列收到的消息是有顺序的，不同消息队列收到的消息则可能是无顺序的。

  14. 严格顺序消息（Strictly Ordered Message） 严格顺序消息模式下，消费者收到的所有消息均是有顺序的。

  15. 消息（Message） 消息系统所传输信息的物理载体，生产和消费数据的最小单位，每条消息必须属于一个主题。RocketMQ中每个消息拥有唯一的Message ID，且可以携带具有业务标识的Key。系统提供了通过Message ID和Key查询消息的功能。

  16. 标签（Tag） 为消息设置的标志，用于同一主题下区分不同类型的消息。来自同一业务单元的消息，可以根据不同业务目的在同一主题下设置不同标签。标签能够有效地保持代码的清晰度和连贯性，并优化RocketMQ提供的查询系统。消费者可以根据Tag实现对不同子主题的不同消费逻辑，实现更好的扩展性。
