事情是这样的，最近在弄一个项目，关于可视化的（实际上最近其他几篇分享也是同一个项目），里面有一个立体的锥形图，设计稿长这样：
准确来讲，其实这也不算立体的，只是视觉上有立体效果，姑且就认为是立体图吧。

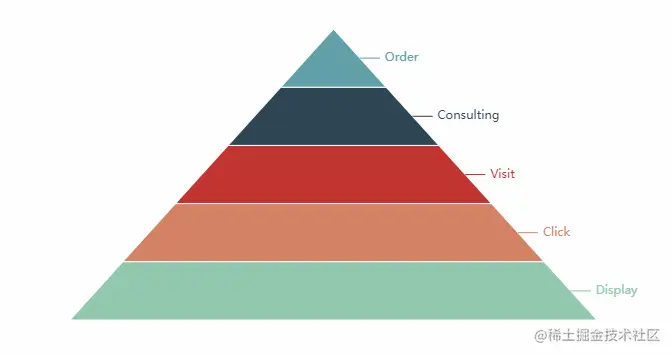

一开始，我是用ecahrts的漏斗图制作的，效果是这样(直接从echarts 官网截的实例图。颜色问题请忽略)：
个人觉还行，但领导是在觉得丑，无奈之下，只能选择其他方案。从网上查找相关的资料，并没有发现相关实例可参考，只有highcharts图表库有一个3d的锥形图，但真的很丑，且没办法修改成我所需要的样式，我只好另寻他路了。
在否定了直接切图这个方案后，我开始向社群的大佬们请教，找到了新的方向，通过CSS画出来。
show me the code，这里给出我的方法：
//vue template
<div class="circle">
<div class="one gh">
<span class="arc" />
</div>
<div class="two gh">
<span class="ellipse" />
<span class="arc" />
</div>
<div class="three gh">
<span class="ellipse" />
<span class="arc" />
</div>
<div class="four gh">
<span class="ellipse" />
<span class="arc" />
</div>
</div>
//vue scss
.circle {
width: 150px;
height: 100%;
.gh {
border-style: solid;
height: 0;
margin: 0 auto;
position: relative;
}
.arc {
position: absolute;
left: 50%;
transform: translateX(-50%);
height: 8px;
border-radius: 50%;
}
.ellipse {
position: absolute;
left: 50%;
transform: translateX(-50%);
height: 4px;
border-radius: 50%;
top: -2px;
}
.one {
border-color: transparent transparent #cda01e transparent;
border-width: 0 12px 20px 12px;
width: 24px;
.arc {
bottom: -24px;
width: 24px;
background-color: #cda01e;
}
}
.two {
border-color: transparent transparent #8540f6 transparent;
border-width: 10px 12px 30px 12px;
width: 54px;
.arc {
bottom: -34px;
width: 54px;
background-color: #8540f6;
}
.ellipse {
width: 30px;
background-color: #4511a2;
}
}
.three {
border-color: transparent transparent #4b78f2 transparent;
border-width: 10px 12px 30px 12px;
width: 84px;
.arc {
bottom: -34px;
width: 84px;
background-color: #4b78f2;
}
.ellipse {
width: 60px;
background-color: #1f4094;
}
}
.four {
border-color: transparent transparent #28f8c3 transparent;
border-width: 10px 12px 40px 12px;
width: 114px;
.arc {
bottom: -44px;
width: 114px;
background-color: #28f8c3;
}
.ellipse {
height: 6px;
top: -3px;
width: 90px;
background-color: #006384;
}
}
}
简单说明下：因为css可以画三角形，圆形等几何图形，而我要实现的这个图，可以认为是三角形，圆弧，梯形组成，这样一想，好像也没啥问题。我先将图分成了四块，可以看出，每块都有一个主体部分（三角形或梯形）和底部的圆弧（可以认为是椭圆），另外除第一块的锥尖，其余三块还有顶部的视觉阴影效果（椭圆）。
经过排版定位，实际效果如下：
看起来还蛮像的吧，当然如果你有好的实现方式，请指教！
