canvas图形交互

在上一篇文章《canvas之旅系列----(二)》所绘制的折线图的基础上（如未看上一篇文章的，可以简单的了解，此章节不在对折线图的绘制做介绍），需要实现的效果为，当鼠标移动到点上则出现对应的交互效果。gitee源码地址、github源码地址

模拟hover效果

要达到如同上图所示的效果，首先需要解决的问题便是节点选取，我们要如何判断当前鼠标点种了节点，此次采用的办法为读取鼠标相对于当前位置相对于canvas的位置，再扫描绘制的点的位置，判断当前位置是否在某个点的附近。

/**
 * 初始化图形
 * @param {string} id canvas的id
 */
function initChart(id) {
 //省略其他代码......
  this._drawedImg = []
  /**
   * hover效果实现
   */
  let self = this
  function bindHover() {
    self.canvas.onmousemove = function(e) {
    	//鼠标相对canvas的位置
      let offsetX = e.clientX - self.canvas.clientLeft
      let offsetY = e.clientY - self.canvas.clientTop
      let points = self._getPoints().slice()
      let flag = true
      for (let i in points) {
        // 判断鼠标在不在点附近
        if (Math.abs(points[i].x - offsetX) < 10 && Math.abs(points[i].y - offsetY) < 10) {
        	flag = false
         	// 鼠标移动到数据点上......
        }
      }
      if (flag) {
       	// 鼠标位置未在数据点上......
      }
    }
  }
  bindHover()
}

因为添加hover效果只执行一次切不想被外部访问，所以定义成一个内部函数调用。

绘制hover效果

我们已经能够判断当前鼠标是否在数据点附近了，判断完成之后就是绘制相应的效果。

//绘制横向辅助线
self.context.beginPath()
self.context.moveTo(self.chartZone[0], points[i].y)
self.context.lineTo(points[i].x, points[i].y)
self.context.setLineDash([8,8])
self.context.strokeWidth = 4
self.context.strokeStyle = '#1abc9c'
self.context.stroke()
self.context.setLineDash([])
// 绘制点的hover效果
self.context.beginPath()
self.context.moveTo(points[i].x + 6, points[i].y)
self.context.arc(points[i].x, points[i].y, 6, 0, 2 * Math.PI, false)
self.context.fillStyle = '#ffffff'
self.context.fill()
self.context.strokeStyle = '#1abc9c'
self.context.strokeWidth = 4
self.context.stroke()
//绘制提示文字
let texts = [`x:${self.xAxisLable[i]}`,`y:${self.data[i]}`]
let textWidth = self.context.measureText(texts[0]).width
self.context.fillStyle = 'rgba(0, 0, 0, 0.6)'
self.context.fillRect(
  points[i].x + 10,
  points[i].y - 20,
  textWidth + 30,
  44
  ) //先给文字绘制一个半透明的背景
self.context.font = 'italic 16px blod'
self.context.fillStyle = '#ffffff'
self.context.textAlign = 'left'
texts.forEach(function(text, idx) {
  self.context.fillText(text,
    points[i].x + 15,
    points[i].y + idx * 16)
})

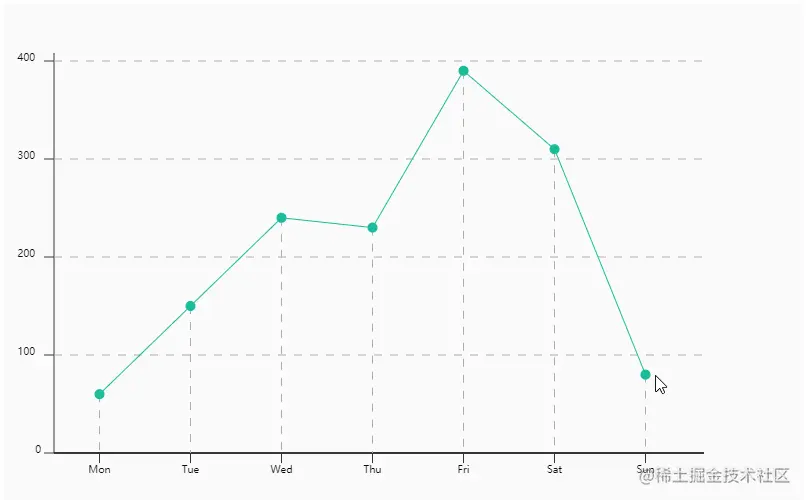

绘制完成后我们就可以得到鼠标移动到数据点上的效果了

离屏canvas技术

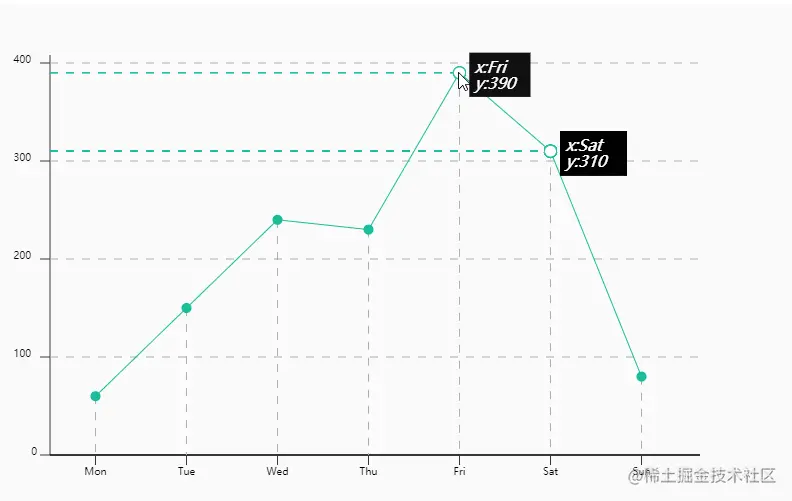

在绘制完hover效果后，可能在会遇到这样的情况，在每次鼠标移动到数据点上就出现一个hover效果，hover效果并未清除。

所以在每次鼠标离开数据点后，我们都需要将图像恢复成原来的模样。我们可以选择清空画布，再将图像绘制一次。或者采用离屏canvas技术来恢复图像。

离屏canvas其实非常的简单，就是将canvas的图像保存起来，然后在需要的时候再次在canvas上绘制出保存的图像。

所以我们需要是用toDataURL方法将canvas的图像存储起来，并在鼠标离开数据点附近的时候使用drawImage方法，再次将图像绘制出来。

function bindHover() {
  self.canvas.onmousemove = function(e) {
    let offsetX = e.clientX - self.canvas.clientLeft
    let offsetY = e.clientY - self.canvas.clientTop
    let points = self._getPoints().slice()
    let flag = true
    for (let i in points) {
      // 判断鼠标在不在点附近
      if (Math.abs(points[i].x - offsetX) < 10 && Math.abs(points[i].y - offsetY) < 10) {
        flag = false
        // 如够没有保存的图像，则将当前图像保存后再绘制hover效果
        if (self._drawedImg.length === 0) {
          //保存图像
          self._drawedImg.push(self.canvas.toDataURL("image/png"))
          // 绘制和over效果......
        }
        break
      }
    }
    //鼠标不在数据点附近，将存储的图像取出，绘制
    if (flag && self._drawedImg.length > 0) {
      let _imgURL = self._drawedImg.pop()
      let img = new Image()
      img.src = _imgURL
      img.onload = function() {
        self._clear()
        self.context.drawImage(img, 0, 0)
      }
    }
  }
}

！！！注意：在重新绘制图像的时候，由于new Image()加载是需要时间的，所以需要将绘制放置在onload事件进行，否则会绘制出一个空的图出来。

至此，我们所想的hover效果基本上完成了。

总结

在制作hover效果的一个重要的点就是确定元素的选取，我们不能像DOM节点那样选取canvas中的元素，所以我们需要采用其他方式来选取对象，比如当对象颜色在画布上唯一时，我们可以采用鼠标点的像素点颜色来确定对象选取，也可以采用鼠标点位置与元素位置对比的方式来确定对象选取，当数据量大了，这些做法都是非常耗时的，有兴趣可以再深入研究下canvas的图像中对象的选取问题。

离屏canvas技术听起来似乎很厉害，其实就是简单的存储读取操作，所以在面对未接触过的技术的时候不能被名字吓到了，要具体了解其本质。
