dubbo服务暴露过程

Joe学习生活
405 阅读10分钟

参考资料：

说明：源码版本是2.6.5

总结

主线：

从业务代码角度看：封装URL -> 本地暴露 -> 远程暴露

从对象构建及转移角度看：具体实现类 -> Invoker -> Exporter

大概过程：

1.当spring容器刷新完成，会发布ContextRefreshEvent事件，ServiceBean执行doExport方法，开始服务暴露。

2.先获取注册中心的URL，把各种协议都注册到注册中心

3.根据各种参数，封装服务接口的URL对象

4.如果scope没有配置Remote，则进行本地暴露。把协议改成injvm，然后调用代理工厂生成Invoker，封装真正实现类的调用逻辑，最后通过具体协议，导出Exporter

5.如果scope没有配置Local，则进行远程暴露。也是通过代理工厂封装具体实现类，生成Invoker，接着导出Exporter。不过，这里的export分两种情况。

5.1 第一种情况：Registry类型的export；这是指将服务注册到注册中心，以zk为例，会创建一个zk连接，然后在指定目录下创建一个节点，节点信息包括了服务提供者的ip、端口、服务接口等信息

5.2 第二种情况：非Registry类型的export；比如，dubbo协议。这个过程是创建Netty服务端，打开并监听端口。

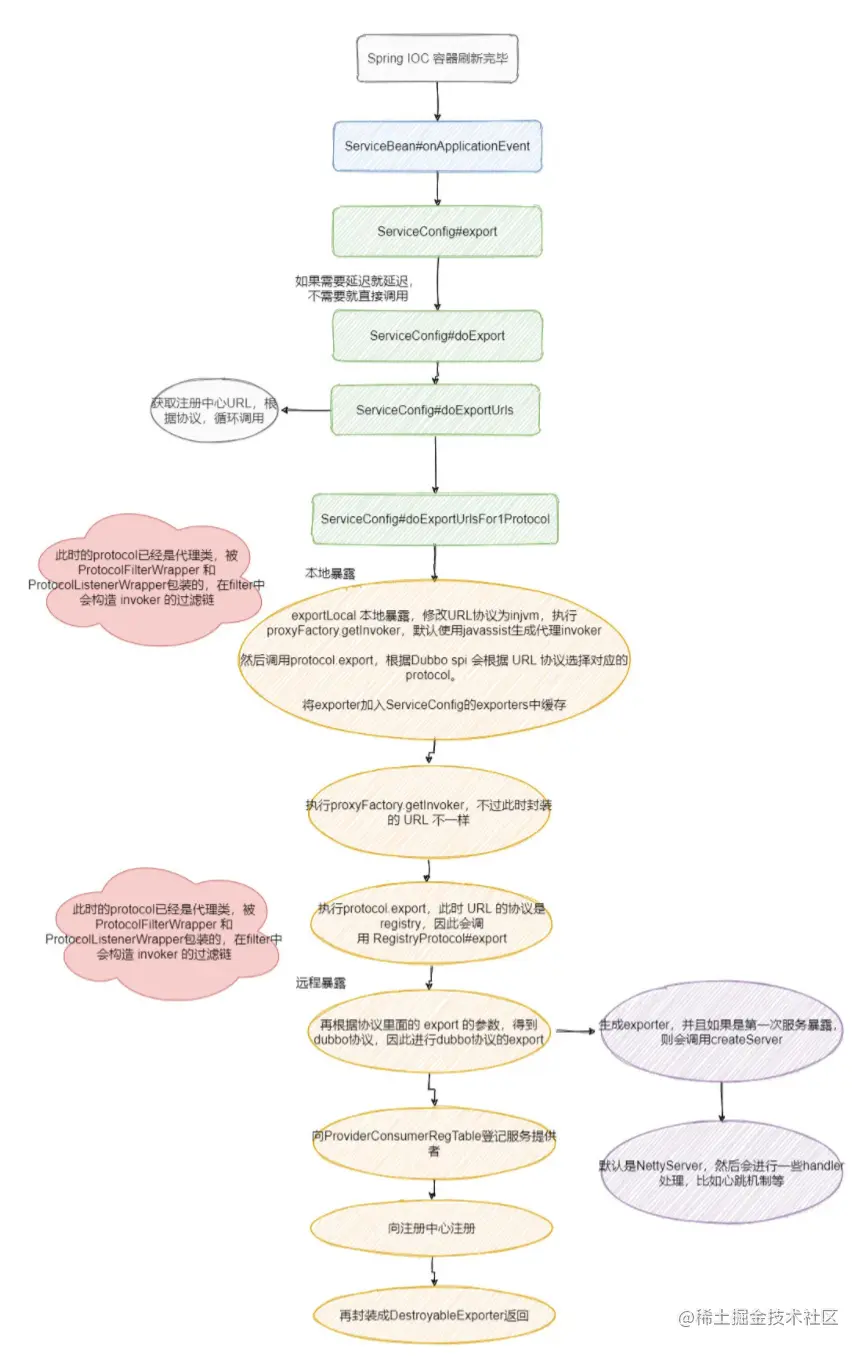

Dubbo的服务暴露过程

URL说明

在开始分析dubbo服务暴露过程前，先简单说下URL，因为dubbo就是把URL作为约定参数类型，即通过URL对象进行数据的传递。

URL是指统一资源定位符，标准格式如下：

protocol://username:password@host:port/path?key=value&key=value
  • protocol：是指dubbo中使用到的各种协议，比如 dubbo、http、registry
  • path：接口的全限定名
  • 参数：键值对

配置解析

我们使用xml文件配置dubbo时，是通过DubboNamespaceHandler向spring容器注册各种标签的解析器，用来读取标签内容，保存配置信息 。

<dubbo:service interface="cn.com.service.RegionService" ref="regionService" />

public class DubboNamespaceHandler extends NamespaceHandlerSupport {

    static {
        Version.checkDuplicate(DubboNamespaceHandler.class);
    }

    @Override
    public void init() {
        registerBeanDefinitionParser("application", new DubboBeanDefinitionParser(ApplicationConfig.class, true));
        registerBeanDefinitionParser("module", new DubboBeanDefinitionParser(ModuleConfig.class, true));
        registerBeanDefinitionParser("registry", new DubboBeanDefinitionParser(RegistryConfig.class, true));
        registerBeanDefinitionParser("monitor", new DubboBeanDefinitionParser(MonitorConfig.class, true));
        registerBeanDefinitionParser("provider", new DubboBeanDefinitionParser(ProviderConfig.class, true));
        registerBeanDefinitionParser("consumer", new DubboBeanDefinitionParser(ConsumerConfig.class, true));
        registerBeanDefinitionParser("protocol", new DubboBeanDefinitionParser(ProtocolConfig.class, true));
        registerBeanDefinitionParser("service", new DubboBeanDefinitionParser(ServiceBean.class, true));
        registerBeanDefinitionParser("reference", new DubboBeanDefinitionParser(ReferenceBean.class, false));
        registerBeanDefinitionParser("annotation", new AnnotationBeanDefinitionParser());
    }

}

从上面的代码可以看到，标签dubbo:service的解析器是ServiceBean

服务暴露过程

暴露时机

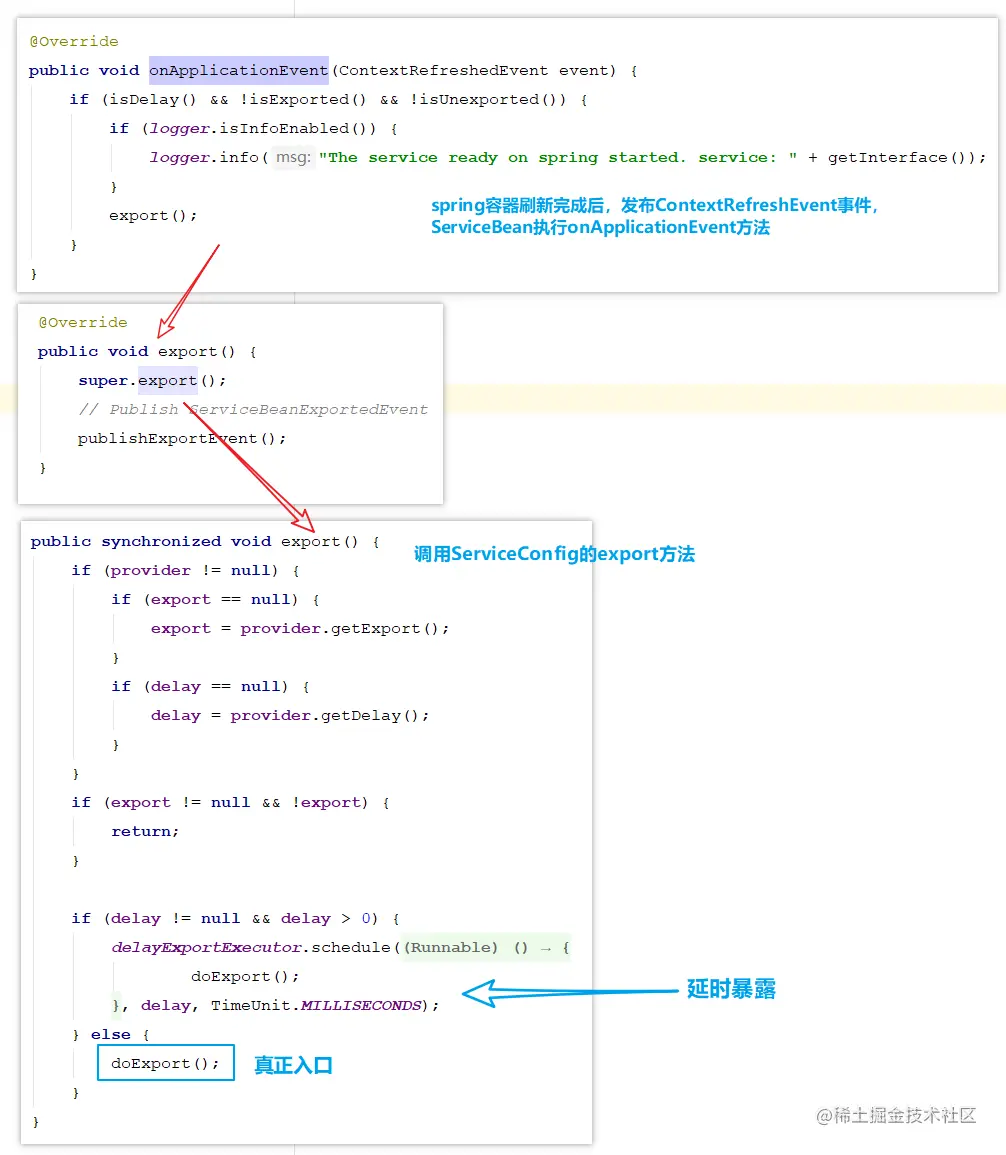

在spring容器刷新完成后，会发布ContextRefreshedEvent事件，ServiceBean执行onApplicationEvent方法，该方法调用父类ServiceConfig的export方法，开始暴露服务。

image-20201215211231158

doExportUrls

doExport方法很长，先经过各种配置的检查，填充属性。接着调用doExportUrls方法。该方法先调用loadRegistries获取所有注册中心的url，接着遍历各种协议，把每种协议都往注册中心注册。比如，同时支持 dubbo 协议和 hessian 协议，那么需要将这个服务用两种协议分别向注册中心暴露

private void doExportUrls() {
    List<URL> registryURLs = loadRegistries(true);
    for (ProtocolConfig protocolConfig : protocols) {
        doExportUrlsFor1Protocol(protocolConfig, registryURLs);
    }
}

loadRegistries

获取注册中心的url，如下所示

registry://127.0.0.1:2181/com.alibaba.dubbo.registry.RegistryService?application=dubbo-provider&application.version=1.0&dubbo=2.5.3&environment=product&organization=china&owner=cheng.xi&pid=2939&registry=zookeeper&timestamp=1488898049284

doExportUrlsFor1Protocol

该方法大致做三件事情：

  1. 先拼接服务URL对象
  2. 本地暴露服务
  3. 远程暴露服务
拼接服务url

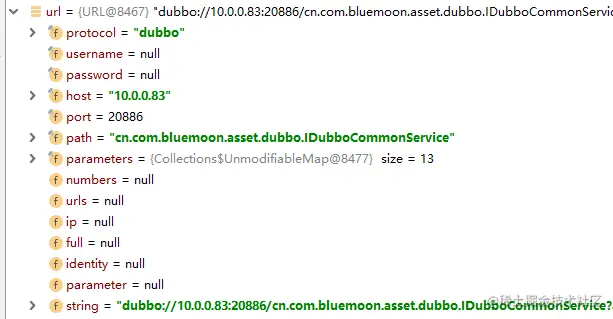

由于代码比较长就不贴出来了，就是指定服务的协议、服务接口及方法，最终拼接出服务URL对象，如下所示

URL url = new URL(name, host, port, (contextPath == null || contextPath.length() == 0 ? "" : contextPath + "/") + path, map);

image-20201215213737343

dubbo://10.0.0.83:20886/cn.com.bluemoon.asset.dubbo.IDubboCommonService?anyhost=true&application=bm-officeAuto-asset&complexity=0&dubbo=2.8.4.BM-SNAPSHOT&generic=false&interface=cn.com.bluemoon.asset.dubbo.IDubboCommonService&methods=assetPushSMS&pid=516&retries=0&sendmsg=false&side=provider&timeout=60000&timestamp=1608039139999
本地暴露

服务URL拼接完成后，接着就是暴露服务，主要分为本地暴露和远程暴露。两者过程基本都是，先使用代理工厂生成Invoker，封装实现类的调用逻辑。接着根据不同协议，导出对应的Exporter，提供给消费方使用。

image-20201215214131153

// 这段注释直接copy参考资料的。。。
private void exportLocal(URL url) {
	// 如果已经是injvm协议，不需要再执行
    if (!Constants.LOCAL_PROTOCOL.equalsIgnoreCase(url.getProtocol())) {

        //这时候转成本地暴露的url：injvm://127.0.0.1/dubbo.common.hello.service.HelloService?anyhost=true&
        //application=dubbo-provider&application.version=1.0&dubbo=2.5.3&environment=product&
        //interface=dubbo.common.hello.service.HelloService&methods=sayHello&
        //organization=china&owner=cheng.xi&pid=720&side=provider&timestamp=1489716708276
        URL local = URL.valueOf(url.toFullString())
                .setProtocol(Constants.LOCAL_PROTOCOL)
                .setHost(NetUtils.LOCALHOST)
                .setPort(0);

        //首先获得Invoker
        //然后导出成Exporter，并缓存
        //这里的proxyFactory实际是JavassistProxyFactory
        //有关详细的获得Invoke以及exporter会在下面的流程解析，在本地暴露这个流程就不再说明。
        Exporter<?> exporter = protocol.export(
                proxyFactory.getInvoker(ref, (Class) interfaceClass, local));

        exporters.add(exporter);
        logger.info("Export dubbo service " + interfaceClass.getName() +" to local registry");
    }
}

本地暴露时，协议被改成injvm，ip为127.0.0.1，端口是0；

远程暴露

image-20201215215901248

创建Invoker

在上面的代码中，我们都能看到先是创建Invoker，接着是根据协议导出Exporter。

Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, url);

目前，有两种方式获取Invoker，分别是JavassistProxyFactory#getInvoker和JdkProxyFactory#getInvoker，默认使用JavassistProxyFactory。

public class JavassistProxyFactory extends AbstractProxyFactory {

    @SuppressWarnings("unchecked")
    public <T> T getProxy(Invoker<T> invoker, Class<?>[] interfaces) {
        return (T) Proxy.getProxy(interfaces).newInstance(new InvokerInvocationHandler(invoker));
    }

    public <T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url) {
        // TODO Wrapper类不能正确处理带$的类名
        // 如果类是$开头，使用接口类型获取
        final Wrapper wrapper = Wrapper.getWrapper(proxy.getClass().getName().indexOf('$') < 0 ? proxy.getClass() : type);

        return new AbstractProxyInvoker<T>(proxy, type, url) {
            @Override
            protected Object doInvoke(T proxy, String methodName,
                                      Class<?>[] parameterTypes,
                                      Object[] arguments) throws Throwable {

                // wrapper.invokeMethod 会调用实现类的实现方法
                return wrapper.invokeMethod(proxy, methodName, parameterTypes, arguments);
            }
        };
    }

}

public class JdkProxyFactory extends AbstractProxyFactory {

    @SuppressWarnings("unchecked")
    public <T> T getProxy(Invoker<T> invoker, Class<?>[] interfaces) {
        return (T) Proxy.newProxyInstance(Thread.currentThread().getContextClassLoader(),
                                          interfaces, new InvokerInvocationHandler(invoker));
    }

    public <T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url) {
        return new AbstractProxyInvoker<T>(proxy, type, url) {
            @Override
            protected Object doInvoke(T proxy, String methodName,
                                      Class<?>[] parameterTypes,
                                      Object[] arguments) throws Throwable {
                Method method = proxy.getClass().getMethod(methodName, parameterTypes);
                return method.invoke(proxy, arguments);
            }
        };
    }

}

可以看到，其实两个实现方式大同小异，区别是JavassistProxyFactory会对具体实现类做了一个包装，最终都是调用具体实现类的目标方法。因此，Invoker作用是调用具体实现类的实现方法。

导出Exporter

Invoker导出为Exporter分为两种情况：第一种是Registry类型的Invoker，第二种是非Registry类型的Invoker。

方法描述：

/**
  * 暴露远程服务：<br>
  * 1. 协议在接收请求时，应记录请求来源方地址信息：RpcContext.getContext().setRemoteAddress();<br>
  * 2. export()必须是幂等的，也就是暴露同一个URL的Invoker两次，和暴露一次没有区别。<br>
  * 3. export()传入的Invoker由框架实现并传入，协议不需要关心。<br>
  *
  * @param <T> 服务的类型
  * @param invoker 服务的执行体
  * @return exporter 暴露服务的引用，用于取消暴露
  * @throws RpcException 当暴露服务出错时抛出，比如端口已占用
  */
@Adaptive
<T> Exporter<T> export(Invoker<T> invoker) throws RpcException;

方法入口：

Exporter<?> exporter = protocol.export(invoker);
Registry类型的export

com.alibaba.dubbo.registry.integration.RegistryProtocol#export

public <T> Exporter<T> export(final Invoker<T> originInvoker) throws RpcException {
        // export invoker
    	// doLocalExport：这里是执行其他协议的暴露，比如dubbo
        final ExporterChangeableWrapper<T> exporter = doLocalExport(originInvoker);

    	//registry provider
    	// 根据Invoker的url获取Registry实例对象
        final Registry registry = getRegistry(originInvoker);
    	// 获取要注册到注册中心的url，即服务接口url
    	final URL registedProviderUrl = getRegistedProviderUrl(originInvoker);
        // 调用远端注册中心的register方法进行服务注册
    	registry.register(registedProviderUrl);

        // 订阅override数据
        // FIXME 提供者订阅时，会影响同一JVM，即暴露服务，又引用同一服务的的场景，因为subscribed以服务名为缓存的key，导致订阅信息覆盖。
        final URL overrideSubscribeUrl = getSubscribedOverrideUrl(registedProviderUrl);
        final OverrideListener overrideSubscribeListener = new OverrideListener(overrideSubscribeUrl);
        overrideListeners.put(overrideSubscribeUrl, overrideSubscribeListener);
         //提供者向注册中心订阅所有注册服务的覆盖配置
    	//当注册中心有此服务的覆盖配置注册进来时，推送消息给提供者，重新暴露服务，这由管理页面完成。
    	registry.subscribe(overrideSubscribeUrl, overrideSubscribeListener);

    	//保证每次export都返回一个新的exporter实例
    	//返回暴露后的Exporter给上层ServiceConfig进行缓存，便于后期撤销暴露。
        return new Exporter<T>() {
            public Invoker<T> getInvoker() {
                return exporter.getInvoker();
            }
            public void unexport() {
            	try {
            		exporter.unexport();
            	} catch (Throwable t) {
                	logger.warn(t.getMessage(), t);
                }
                try {
                	registry.unregister(registedProviderUrl);
                } catch (Throwable t) {
                	logger.warn(t.getMessage(), t);
                }
                try {
                	overrideListeners.remove(overrideSubscribeUrl);
                	registry.unsubscribe(overrideSubscribeUrl, overrideSubscribeListener);
                } catch (Throwable t) {
                	logger.warn(t.getMessage(), t);
                }
            }
        };
    }

这里面涉及到的方法很多，具体解析可看参考资料。

  • getRegistry(originInvoker)

    • 根据dubbo spi机制获取到具体的Registry实例，如果是zookeeper协议，则返回ZookeeperRegistry，该对象保存着连接到zookeeper的zkClient

    • /**
    * 根据invoker的地址获取registry实例
    * @param originInvoker
    * @return
    */
   private Registry getRegistry(final Invoker<?> originInvoker){
       URL registryUrl = originInvoker.getUrl();
       if (Constants.REGISTRY_PROTOCOL.equals(registryUrl.getProtocol())) {
           String protocol = registryUrl.getParameter(Constants.REGISTRY_KEY, Constants.DEFAULT_DIRECTORY);
           registryUrl = registryUrl.setProtocol(protocol).removeParameter(Constants.REGISTRY_KEY);
       }
       return registryFactory.getRegistry(registryUrl);
   }

  • getRegistedProviderUrl(originInvoker)

    • 获取要注册到注册中心的url，即提供方的服务接口URL

    • final URL registedProviderUrl = getRegistedProviderUrl(originInvoker);
//得到的URL是：
//dubbo://192.168.1.100:20880/dubbo.common.hello.service.HelloService?
//anyhost=true&application=dubbo-provider&application.version=1.0&dubbo=2.5.3&environment=product&
//interface=dubbo.common.hello.service.HelloService&methods=sayHello&
//organization=china&owner=cheng.xi&pid=9457&side=provider&timestamp=1489807681627

  • registry.register(registedProviderUrl)

    • 调用远端注册中心的register方法进行服务注册

    • 该方法会调用doRegistry，如果是zk注册中心，会默认创建一个临时节点

    • com.alibaba.dubbo.registry.support.FailbackRegistry#register

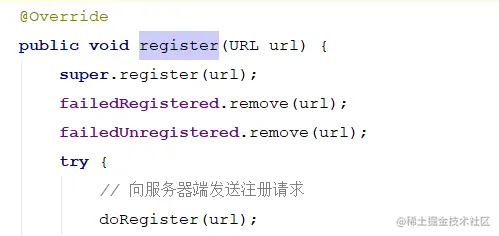

    • image-20201217155321638

    • com.alibaba.dubbo.registry.zookeeper.ZookeeperRegistry#doRegister

    • protected void doRegister(URL url) {
    try {
        //这里zkClient就是我们上面调用构造的时候生成的ZkClientZookeeperClient
        //开始注册，也就是在Zookeeper中创建节点
        //这里toUrlPath获取到的path为：
        ///dubbo/dubbo.common.hello.service.HelloService/providers/dubbo%3A%2F%2F192.168.1.100%3A20880%2F
        //dubbo.common.hello.service.HelloService%3Fanyhost%3Dtrue%26application%3Ddubbo-provider%26
        //application.version%3D1.0%26dubbo%3D2.5.3%26environment%3Dproduct%26interface%3D
        //dubbo.common.hello.service.HelloService%26methods%3DsayHello%26
        //organization%3Dchina%26owner%3Dcheng.xi%26pid%3D8920%26side%3Dprovider%26timestamp%3D1489828029449
        //默认创建的节点是临时节点
        zkClient.create(toUrlPath(url), url.getParameter(Constants.DYNAMIC_KEY, true));
    } catch (Throwable e) { }
}

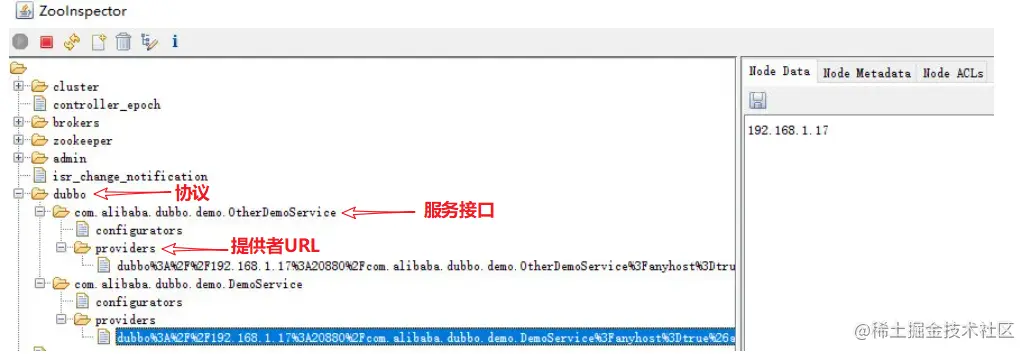

    • 注册成功后，zk上的节点信息

    • /dubbo
    dubbo.common.hello.service.HelloService
        providers
            /dubbo/dubbo.common.hello.service.HelloService/providers/
            dubbo%3A%2F%2F192.168.1.100%3A20880%2Fdubbo.common.hello.service.HelloService%3F
            anyhost%3Dtrue%26application%3Ddubbo-provider%26
            application.version%3D1.0%26dubbo%3D2.5.3%26environment%3Dproduct%26
            interface%3Ddubbo.common.hello.service.HelloService%26methods%3DsayHello%26
            organization%3Dchina%26owner%3Dcheng.xi%26pid%3D13239%26side%3D
            provider%26timestamp%3D1489829293525

    • image-20201217155743907

非Registry类型的export

主要步骤是打开本地端口，并监听。

  • doLocalExport(invoker)

    • private <T> ExporterChangeableWrapper<T>  doLocalExport(final Invoker<T> originInvoker){
    //原始的invoker中的url：
    //registry://127.0.0.1:2181/com.alibaba.dubbo.registry.RegistryService?
    //application=dubbo-provider&application.version=1.0&dubbo=2.5.3
    //&environment=product&export=dubbo%3A%2F%2F10.42.0.1%3A20880%2F
    //dubbo.common.hello.service.HelloService%3Fanyhost%3Dtrue%26application%3Ddubbo-provider%26
    //application.version%3D1.0%26dubbo%3D2.5.3%26environment%3Dproduct%26
    //interface%3Ddubbo.common.hello.service.HelloService%26methods%3DsayHello%26
    //organization%3Dchina%26owner%3Dcheng.xi%26pid%3D7876%26side%3Dprovider%26timestamp%3D1489057305001&
    //organization=china&owner=cheng.xi&pid=7876&registry=zookeeper&timestamp=1489057304900

    //从原始的invoker中得到的key： (读取原始url中的export参数值)
    //dubbo://10.42.0.1:20880/dubbo.common.hello.service.HelloService?anyhost=true&application=dubbo-provider&
    //application.version=1.0&dubbo=2.5.3&environment=product&interface=dubbo.common.hello.service.HelloService&
    //methods=sayHello&organization=china&owner=cheng.xi&pid=7876&side=provider&timestamp=1489057305001
    String key = getCacheKey(originInvoker);
    ExporterChangeableWrapper<T> exporter = (ExporterChangeableWrapper<T>) bounds.get(key);
    if (exporter == null) {
        synchronized (bounds) {
            exporter = (ExporterChangeableWrapper<T>) bounds.get(key);
            if (exporter == null) {
                //得到一个Invoker代理，里面包含原来的Invoker
                final Invoker<?> invokerDelegete = new InvokerDelegete<T>(originInvoker, getProviderUrl(originInvoker));
                //此处protocol还是最上面生成的代码，调用代码中的export方法，会根据协议名选择调用具体的实现类
                //这里我们需要调用DubboProtocol的export方法
                //这里的使用具体协议进行导出的invoker是个代理invoker
                //导出完之后，返回一个新的ExporterChangeableWrapper实例
                exporter = new ExporterChangeableWrapper<T>((Exporter<T>)protocol.export(invokerDelegete), originInvoker);
                bounds.put(key, exporter);
            }
        }
    }
    return (ExporterChangeableWrapper<T>) exporter;
}

  • DubboProtocol的export方法

    • 生成的exporter会被放到缓存中，key是由服务名、端口、ip组成。客户端发送请求，根据key找到Exporter，然后找到invoker进行调用。

    • public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
    //dubbo://10.42.0.1:20880/dubbo.common.hello.service.HelloService?
    //anyhost=true&application=dubbo-provider&
    //application.version=1.0&dubbo=2.5.3&environment=product&
    //interface=dubbo.common.hello.service.HelloService&
    //methods=sayHello&organization=china&owner=cheng.xi&
    //pid=7876&side=provider&timestamp=1489057305001
    URL url = invoker.getUrl();

    // export service.
    //key由serviceName，port，version，group组成
    //当nio客户端发起远程调用时，nio服务端通过此key来决定调用哪个Exporter，也就是执行的Invoker。
    //dubbo.common.hello.service.HelloService:20880
    String key = serviceKey(url);

    //将Invoker转换成Exporter
    //直接new一个新实例
    //没做啥处理，就是做一些赋值操作
    //这里的exporter就包含了invoker
    DubboExporter<T> exporter = new DubboExporter<T>(invoker, key, exporterMap);

    //缓存要暴露的服务，key是上面生成的
    exporterMap.put(key, exporter);

    //export an stub service for dispaching event
    //是否支持本地存根
    //远程服务后，客户端通常只剩下接口，而实现全在服务器端，
    //但提供方有些时候想在客户端也执行部分逻辑，比如：做ThreadLocal缓存，
    //提前验证参数，调用失败后伪造容错数据等等，此时就需要在API中带上Stub，
    //客户端生成Proxy实，会把Proxy通过构造函数传给Stub，
    //然后把Stub暴露组给用户，Stub可以决定要不要去调Proxy。
    Boolean isStubSupportEvent = url.getParameter(Constants.STUB_EVENT_KEY,Constants.DEFAULT_STUB_EVENT);
    Boolean isCallbackservice = url.getParameter(Constants.IS_CALLBACK_SERVICE, false);
    if (isStubSupportEvent && !isCallbackservice){
        String stubServiceMethods = url.getParameter(Constants.STUB_EVENT_METHODS_KEY);
        if (stubServiceMethods == null || stubServiceMethods.length() == 0 ){
        } else {
            stubServiceMethodsMap.put(url.getServiceKey(), stubServiceMethods);
        }
    }
    //根据URL绑定IP与端口，建立NIO框架的Server
    openServer(url);

    return exporter;
}

  • openServer（url）

    • 创建NIO服务器，并监听指定端口。（这里涉及到代码也很多，具体看参考资料）

    • private void openServer(URL url) {
    // find server.
    //key是IP:PORT
    //192.168.110.197:20880
    String key = url.getAddress();
    //client 也可以暴露一个只有server可以调用的服务。
    boolean isServer = url.getParameter(Constants.IS_SERVER_KEY,true);
    if (isServer) {
        ExchangeServer server = serverMap.get(key);
        //同一JVM中，同协议的服务，共享同一个Server，
        //第一个暴露服务的时候创建server，
        //以后相同协议的服务都使用同一个server
        if (server == null) {
            serverMap.put(key, createServer(url));
        } else {
            //同协议的服务后来暴露服务的则使用第一次创建的同一Server
            //server支持reset,配合override功能使用
            //accept、idleTimeout、threads、heartbeat参数的变化会引起Server的属性发生变化
            //这时需要重新设置Server
            server.reset(url);
        }
    }
}

至此，dubbo的服务暴露过程基本过了一遍，里面内容很多很复杂，只能慢慢消化。

avatar
文章
阅读
粉丝
