最近在研究ConstraintLayout，顺便发现了它的子类MotionLayout。发现打开的动画世界的新大门。

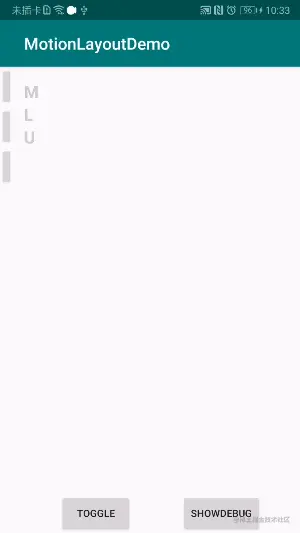

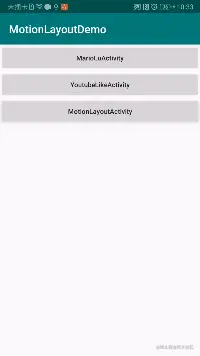

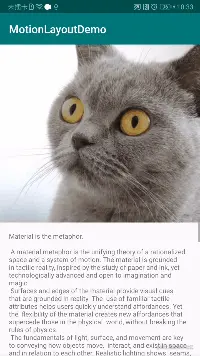

效果图

github地址

有用记得点颗小星星

使用方法 - PartOne

  1. build.gradle中引用MotionLayout库 implementation 'com.android.support.constraint:constraint-layout:2.0.0-beta2' 必须要是2.0以上的版本，2.0以上的版本才支持MotionLayout

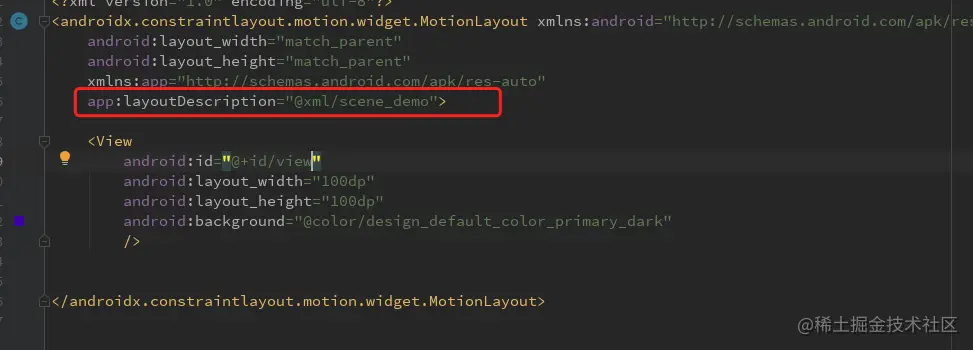

  2. 创建 MotionScene 文件并使用 app:layoutDescription 关联。在<androidx.constraintlayout.motion.widget.MotionLayout>标签中添加app:layoutDescription="@xml/sample"

对MotionScene 文件进行分析

MotionScene节点

<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">
        <Transition
            app:constraintSetEnd="@id/end"
            app:constraintSetStart="@id/start">
        </Transition>

        <ConstraintSet android:id="@+id/start">
        </ConstraintSet>

        <ConstraintSet android:id="@+id/end">
        </ConstraintSet>
</MotionScene>

Transition标签指定开始，结束的ConstrainSet。 ConstrainSet表示对应的场景，开始时的布局和结束时的布局

ConstraintSet结点

<Constraint id="">
    <Motion/>
    <Layout/>
    <Transform/>
    <CustomAttribute/>
    <PropertySet/>
</Constraint>

Motion运动模型。弧线路径，时间模型等。每个控件可以单独设置时间模型 Layout 布局相关 Transform 动画变化。旋转、位移、缩放等属性。整个 Transition 也可以设置插值器 CustomAttribute 自定义属性

  • attributeName会加上set\get反射找到真正的函数名，比如backgroundColor就会调用setBackgroundColor()函数
  • custom(xxx)Value对应属性的数据类型

PropertySet 特定的属性 visibility、alpha等属性

Transition节点

<Transition app:constraintSetStart="@+id/start" app:constraintSetEnd="@+id/end" app:duration="1000">
    <OnSwipe />
    <OnClick />
    <KeyPositionSet >
      <KeyAttribute>
        <CustomAttribute/>
      </KeyAttribute>
      <KeyPostion/>
      <KeyCycle/>
      <KeyTimeCycle/>
    </KeyPositionSet>
</Transition>
OnSwipe标签
<OnSwipe app:touchAnchorId="@id/view"
    app:dragDirection="dragDown"/>

<OnSwipe> 在 <Transtion> 节点中支持参数：

  • touchAnchorId指的是哪一个控件响应触摸事件
  • autoComolete 默认是 true，会根据动画完成的百分比自动到一个最近的一个状态
  • dragDirection拖拽的方向
OnClick标签
<OnClick app:clickAction="toggle"
    app:targetId="@id/toggle"/>

<OnClick> 在 <Transtion> 节点中支持参数： clickAction

  • toggle 反转状态
  • transitionToEnd\Start 通过动画到结束/起始状态
  • jumpToEnd/Start 没有动画直接到结束/起始状态

剩下的标签接下来在写。先根据上面的标签写个简单的Demo

Demo

初始状态

结束状态

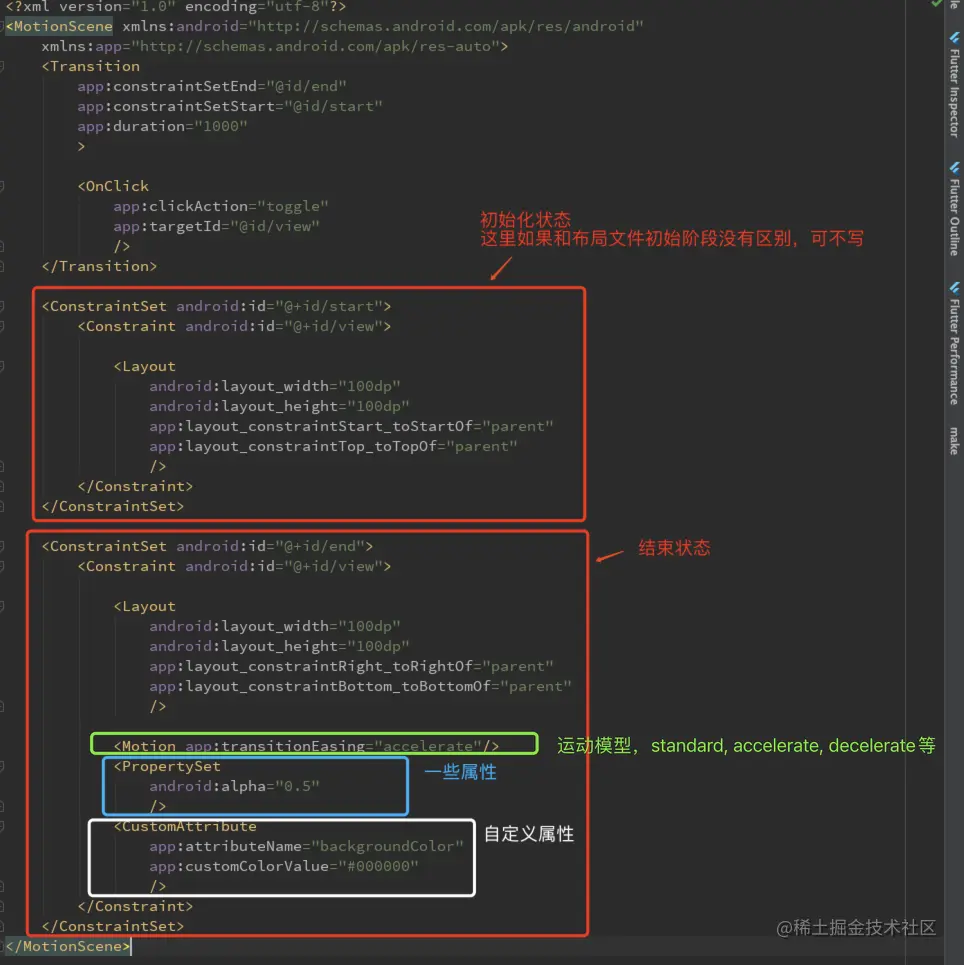

代码分析（图片）

使用方法 - PartTwo

接着上面的Transition节点

KeyPositionSet标签
  • app:motionTarget 目标对象的id
  • app:framePosition 动画完成的百分比（0-100）
KeyAttribute属性关系字

<KeyAttribute
    app:framePosition="0"
    app:motionTarget="@id/image_film_cover"
    android:alpha="0">
<CustomAttribute
    app:attributeName="BackgroundColor"
    app:customColorValue="@color/colorAccent"/>
</KeyAttribute>

可以设置位移，旋转，缩放等属性，同时还可以通过CustomAttribute添加自定义属性

KeyPosition 位置关键帧

percentX/Y 在关键帧时，对应路径的对应百分比 percentWidth/Height 在关键帧时，控件大小改变的百分比 curveFit 运动路径的样式(直线，曲线等) keyPositionType 坐标系

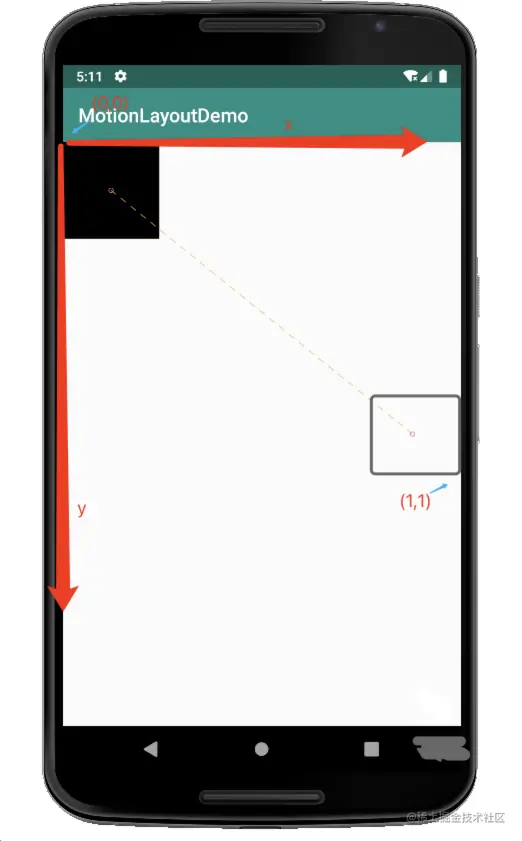

  • parentRelative (0，0)为父容器左上角

(1，1)为父容器右下角

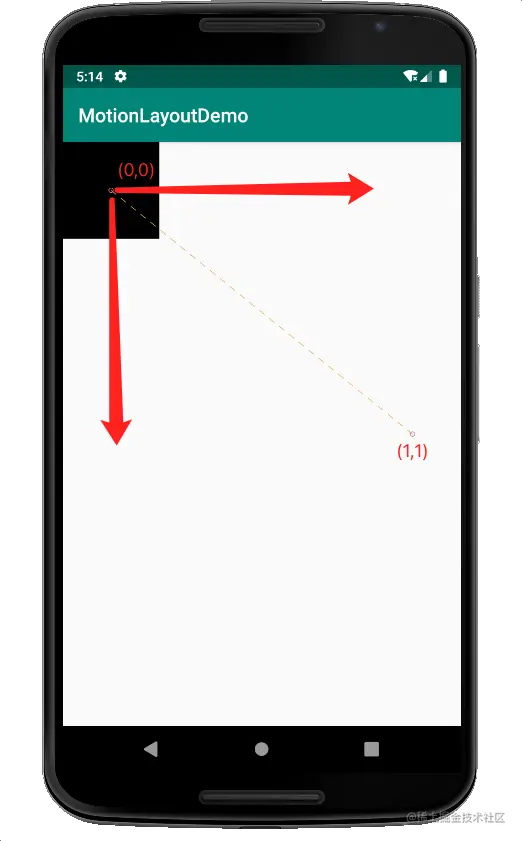

  • deltaRelative (0，0)为起始控件中心

(1，1)为结束控件中心

  • pathRelative (0，0)为起始控件中心

(1，0)为结束控件中心
