MapReduce框架

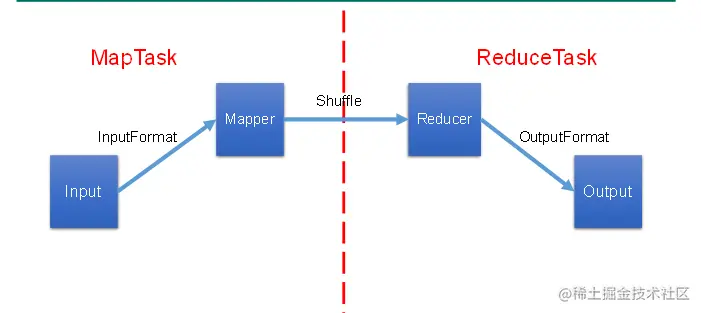

image-20201021160744505

Block块、切片、MapTask的关系

  1. BlockSize在hadoop2.x为128M
  2. split切片为逻辑概念，默认SplitSize = BlockSize，也可以自行设置
  3. 一个job在Map阶段的并行度由job提交时的切片数量决定
  4. 切片时，针对每一个文件单独切片
  5. 每一个split切片分配一个MapTask单独处理

InputFormat

将文件转换为KV值

自定义InputFormat

public class WholeInputFormat extends FileInputFormat<Text, BytesWritable> {
    @Override
    public RecordReader<Text, BytesWritable> createRecordReader(InputSplit split, TaskAttemptContext context) throws IOException, InterruptedException {
        return new WholeFileRecordReader();
    }

    @Override
    protected boolean isSplitable(JobContext context, Path filename) {
        return false;
    }
}

public class WholeFileRecordReader extends RecordReader<Text, BytesWritable>{}
//Text为文件名
//BytesWritable为文件

Map

映射，负责数据的过滤分法，将原始数据转化为键值对

Shuffle

在Map方法之后，Reduce方法之前的过程为Shuffle。

为了让Reduce可以并行处理Map的结果，必须对Map的输出进行一定的排序与分割，然后再交给对应的Reduce，而这个将Map输出进行进一步整理并交给Reduce的过程就是Shuffle。

Map Shuffle阶段：

  1. OutputCollector将Mapper处理好的数据收集起来，向环形缓冲区中输入（一侧存放KV值，另一侧存放索引）。

  2. 环形缓冲区的内存达到80%（默认）时，进行分区排序（只移动索引的相应位置），排序后溢写到磁盘上，最终生成一个分区有序的文件

    1. 分区排序为二次排序，使用快排。先对区号进行排序，再对区号内部进行排序。

      1. 区间排序根据key值的hash值进行排序
      2. 区内排序根据key实现的类WritableCompatarable中的CompareTo方法排序

    2. 另外20%内存，依然源源不断地接受数据

    3. 在进行溢写的时候，可以进行Combiner（如<b,1><b,1>就会合并成<b,2>）

      1. 在spill溢写过程中，为了判定某个partition在这个文件中存放的起始位置，有一个三元组记录某个partition对应的数据在这个文件中的索引：起始位置、原始数据长度、压缩之后的数据长度。一个partition对应一个三元组。一个spill文件拥有一个index索引文件

    4. 生成多个溢写文件

    5. 将多个溢写文件进行归并排序，可以进行Combiner

      1. 在本地目录上进行扫描，获取spill文件和index文件

      2. 从索引列表中查询这个partition对应的所有索引信息，每个对应一个段插入到segement列表中。

      3. 对这个partition对应的所有的segment进行归并合并，目标是合并成一个segment。

      4. 将多个segement合并为一个输出文件。

Reduce Shuffle阶段

  1. 所有MapTask完成后，启动ReduceTask，通过HTTP向各个MapTask拖取它所需要的数据。
  2. 归并排序（可能使用了分组）

GroupingCompatator

继承了WritableComparator类，能够对Map输入的数据进行分组

Reduce

Reduce一次读取一组，进行处理

OutputFormat

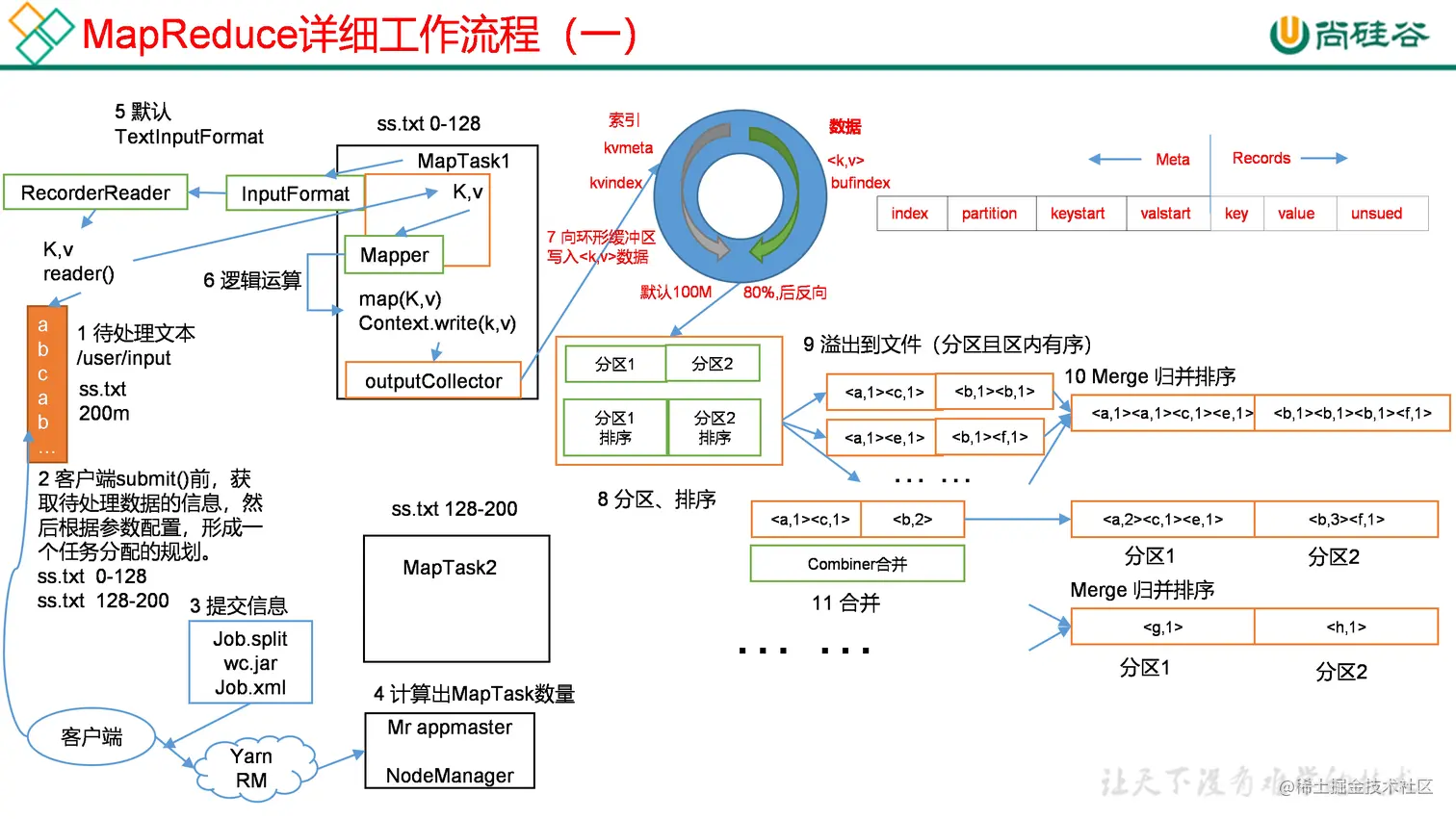

工作流程



  1. 在客户端完成对文件的切片
  2. 获取信息（Job.split切片的信息、jar包本身、Job.xml配置信息）
  3. 提交信息给yarn看
  4. 根据Job.split，计算出MapTask数量（一个切片，一个MapTask）
  5. （以一个MapTask为例），MapTask生成InputFormat对象，调用RecorderReader（负责把切片切割成KV值）
  6. KV值输入给了Mapper的map方法（MapTask拥有InputFormat、Mapper两个对象），处理完的KV值以序列化的方式，被OutputCollector收集
  7. 序列化的kv值存放在环形缓存中。环形缓冲区一边存放kv值，另一边存放相应的索引。当内存占用80%的时候：（溢写过程，spill）将kv值分区有序写入磁盘；在空的内存中，一边存放kv值，另一边存放索引。
  8. 在溢写过程中，要进行分区、排序（快排）（二次排序，先按照partition进行排序，然后在parttion内按照key进行排序）（分区：按照条件输出到不同文件中）（一个切片中的数据，有可能包含若干个分区的数据）
  9. 【该过程前可以运行Combiner（本质时一个Reducer），如<b,1><b,1>就会合并成<b,2>】溢写过程生成的文件为spill文件（分区且区内有序）（spill文件保存在{mapred.local.dir}指定的目录中，Map任务结束后就会被删除）（缓存每满足80%，要进行一次溢写，于是生成了多个溢写文件（spill文件））
  10. 【该过程前可以运行Combiner】将多个溢写文件通过归并排序合并成一个文件（分区且有序）（5~10步完成，MapTask便生成了最终文件）

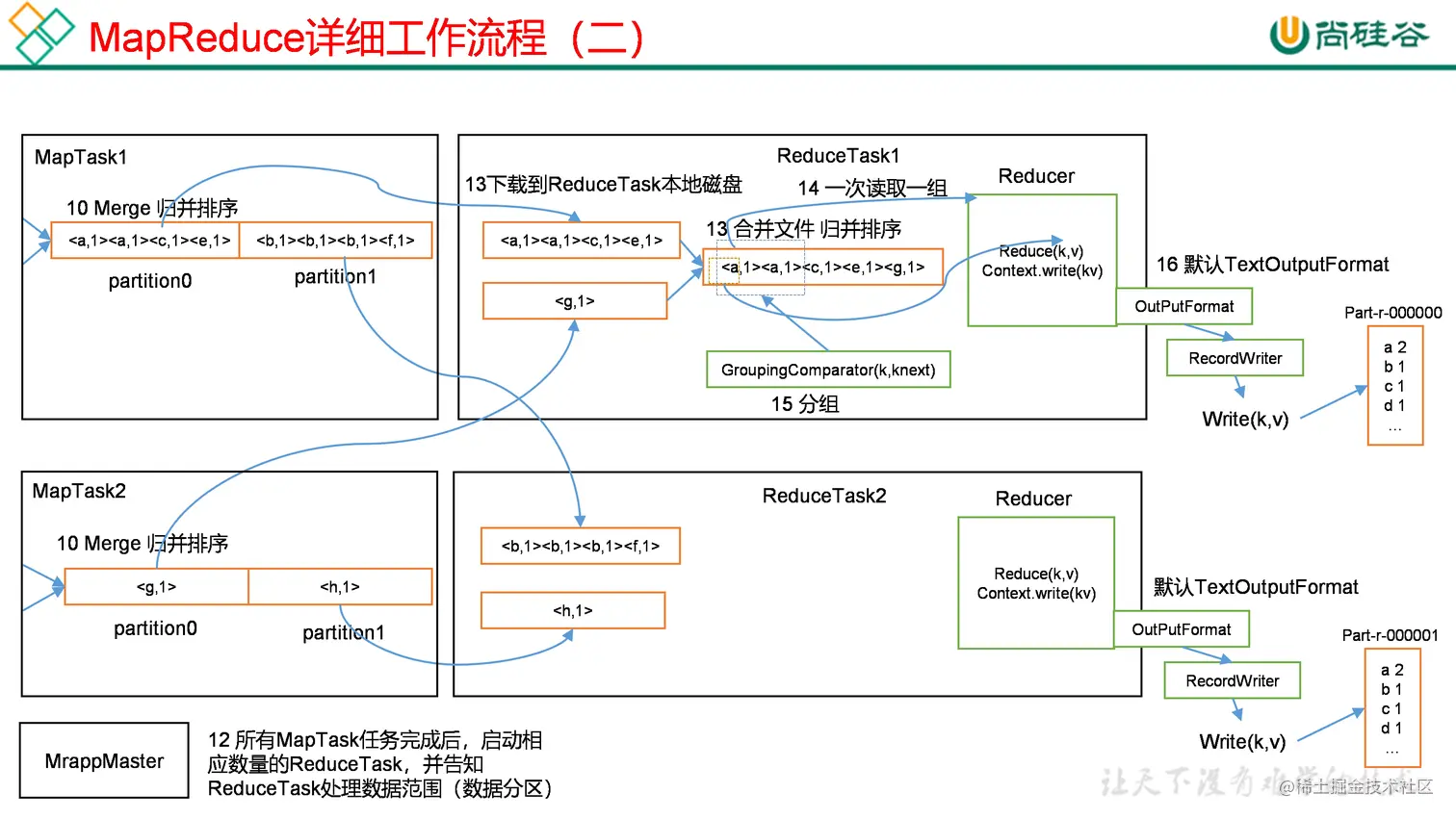

  11. Combiner合并
  12. 所有MapTask完成后，启动相应的ReduceTask，并告知ReduceTask处理范围（数据分区）
  13. ReduceTask从所有MapTask生成的文件中，下载对应分区的文件到本地磁盘
  14. 合并文件（归并排序）
  15. Reducer一次读取一组（分组规则可以自定义，GroupingCompatator<k, knext>）
  16. 使用OutputFormat（默认TextOutputFormat)调用RecordWriter输出
