摘要

这篇论文是 Google 针对手机等嵌入式设备提出的一种轻量级的深层神经网络，取名为 MobileNets。个人感觉论文所做工作偏向于模型压缩方面，核心思想就是卷积核的巧妙分解，可以有效减少网络参数。

一、前言

论文地址：MobileNets: Efficient Convolutional Neural Networks for Mobile Vision Applications

民间实现：Caffe | Tensorflow_1 | Tensorflow_2

论文下载：请到文章结尾处下载。

二、摘要

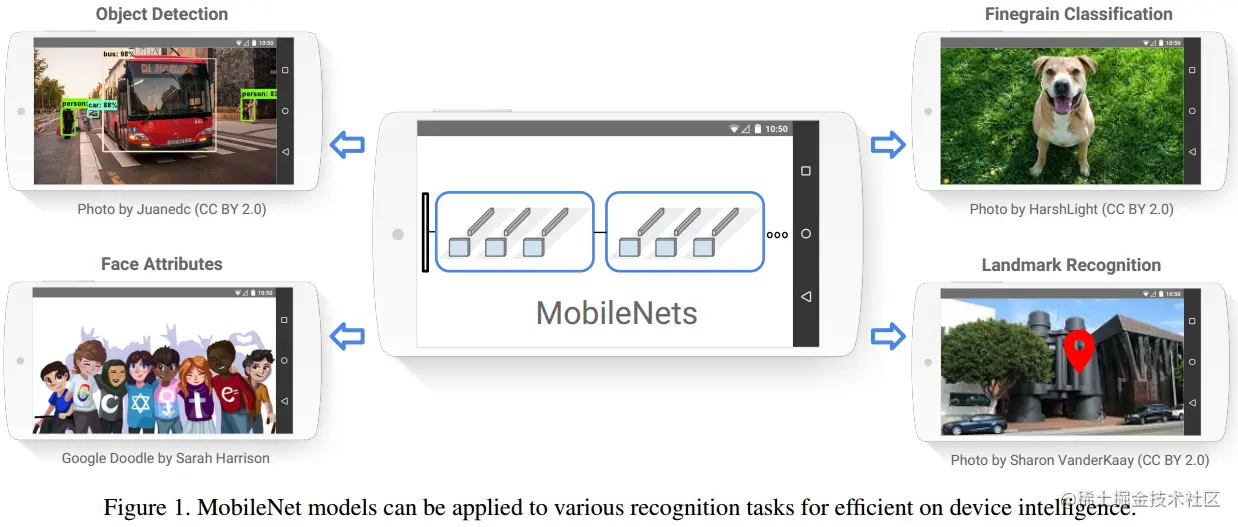

我们提供一类称为 MobileNets 的高效模型，用于移动和嵌入式视觉应用。 MobileNets 是基于一个流线型的架构，它使用深度可分离的卷积来构建轻量级的深层神经网络。我们引入两个简单的全局超参数，在延迟度和准确度之间有效地进行平衡。这两个超参数允许模型构建者根据问题的约束条件，为其应用选择合适大小的模型。我们进行了资源和精度权衡的广泛实验，与 ImageNet 分类上的其他流行的网络模型相比，MobileNets 表现出很强的性能。最后，我们展示了 MobileNets 在广泛的应用场景中的有效性，包括物体检测，细粒度分类，人脸属性和大规模地理定位。

三、背景

随着深度学习的发展，卷积神经网络变得越来越普遍。当前发展的总体趋势是，通过更深和更复杂的网络来得到更高的精度，但是这种网络往往在模型大小和运行速度上没多大优势。一些嵌入式平台上的应用比如机器人和自动驾驶，它们的硬件资源有限，就十分需要一种轻量级、低延迟（同时精度尚可接受）的网络模型，这就是本文的主要工作。

毕竟消费类产品很多是嵌入式的终端产品，而且嵌入式芯片的计算性能并不很强。即使我们考虑云计算，也需要消耗大量的带宽资源和计算资源。因此，CNN 的优化已成为深度学习产品能否在消费市场落脚生根的一个重要课题之一。所以，有不少学者着手研究 CNN 的网络优化，如韩松的 SqueezeNet，Deep Compression，LeCun 的 SVD，Google 的 MobileNet 以及这个孙剑的 ShuffleNet 等。

其实，网络压缩优化的方法有两个发展方向，一个是迁移学习，另一个是网络稀疏。迁移学习是指一种学习对另一种学习的影响，好比我们常说的举一反三行为，以减少模型对数据量的依赖。不过，它也可以通过 knowledge distillation（知识蒸馏）实现大模型到小模型的迁移，这方面的工作有港中文汤晓鸥组的 MobileID。他们运用模型压缩技术和 domain knowledge，用小的网络去拟合大量的数据，并以大型 teacher network 的知识作为监督，训练了一个小而紧凑的 student network 打算将 DeepID 迁移到移动终端与嵌入式设备中。而另一方面，网络稀疏是现在比较主流的压缩优化方向，这方面的工作主要是以网络结构的剪枝和调整卷积方式为主。比如深度压缩，它先通过 dropout，L1/L2-regularization 等能产生权重稀疏性的方法训练体积和密度都很大的网络，然后把网络中贡献小（也就是被稀疏过的）的权重裁剪掉，相当于去除了一些冗余连接，最后对模型做一下 fine-tune 就得到他所说的 30% 压缩率的效果。但它在效率上的提高并不适合大多数的通用 CPU，因为它的存储不连续，索引权重时容易发生 Cache Miss，反而得不偿失。下面介绍的 MobileNet 在这方面更有优势，MobileNets 主要关注优化延迟，同时兼顾模型大小，不像有些模型虽然参数少。

四、MoblieNets 模型结构

MobileNet 的主要工作是用 depthwise sparable convolutions（深度级可分离卷积）替代过去的 standard convolutions（标准卷积）来解决卷积网络的计算效率和参数量的问题。MobileNets 模型基于是 depthwise sparable convolutions（深度级可分离卷积），它可以将标准卷积分解成一个深度卷积和一个点卷积（1 × 1 卷积核）。深度卷积将每个卷积核应用到每一个通道，而 1 × 1 卷积用来组合通道卷积的输出。

1、原理解释

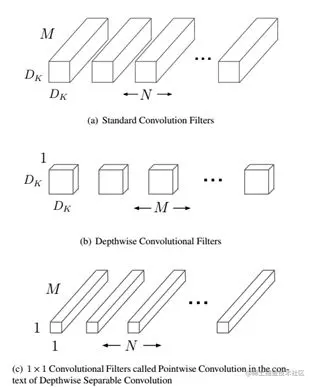

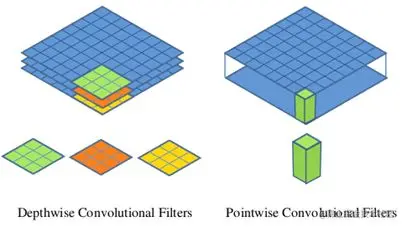

下图说明了标准卷积如何进行分解的：

它将 standard convolutions（标准卷积）分解为 depthwise convolution（深度卷积）和 pointwise convolution（逐点卷积），它默认一种假设，使用分解后的卷积效果和标准卷积效果是近似的。举个简单的例子说明，假设我们有一个输入图片，这个输入图片的维度是 11 x 11 x 3，标准卷积为 3 x 3 x 3 x 6（假设 stride 为 2，padding 为 1），那么可以得到输出为 6 × 6 × 16（6 = (11-3+2*1)/2+1）的输出结果。现在输入图片不变，先通过一个维度是 3 × 3 × 1 × 3 的深度卷积（输入是 3 通道，这里有 3 个卷积核分别作用在 3 个通道上），得到 6 × 6 × 3 的中间输出，然后再通过一个维度是 1 × 1 × 3 ×16 的 1 ×1 卷积，同样得到输出为 6 × 6 × 16。

其实，它默认一个假设，就是常规卷积核在 feature maps 的 channels 维度映射中，存在一种类似线性组合的分解特性。我们用 K 表示一个常规卷积核，则：

其中，"⋅" 表示一种特殊的矩阵乘法，其运算法则参考下面公式，b 是一个 m 维矩阵”向量”(Matrix Spaces)，它的每个元素 (element) 是一个 s×s 大小的 2 维卷积核：

Λ(b) 表示 bi 为对角元素的对角阵，即：

而 M 是一个 n×m 的数值矩阵，n 行数表示输出 feature maps 的维度 (output channels number)，m 表示输入 feature maps 的维度 (input channels number)。为了直观，我把上文中的公式 K 写成下面的形式：

其中，kij=μijbj 是一个 s×s 的数值矩阵，表示 4 维常规卷积核中的一个 2 维小卷积核。然后，我们利用上面的公式来分析模型计算量的压缩程度，常规卷积核 K 的计算量是：

而 MobileNet 的 Separable 卷积的计算量是：

则压缩率是：

我们很容易发现，这个结果跟原文计算量减少率是一样，因为 MobileNet 从本质上就是基于这种核分解假设而设计的。而且，从公式 K 中我们还能产生一些有趣的想法，如果 M 更稀疏的话，这个网络是否能进一步优化？答案是肯定的，文中引入的α因子，因为这相当于把 M 矩阵稀疏化成：

这里简单分析一下 depthwise separable convolution 在计算量上与标准卷积的差别。假定输入特征图大小是：

而输出特征图大小是：

其中，DF 是特征图的 width 和 height，这是假定两者是相同的。对于标准的卷积：

其计算量将是：

而对于 depthwise convolution 其计算量为：

pointwise convolution 计算量是：

所以 depthwise separable convolution 总计算量是：

可以比较 depthwise separable convolution 和标准卷积如下：

一般情况下 N 比较大，那么如果采用 3x3 卷积核的话，depthwise separable convolution 相较标准卷积可以降低大约 9 倍的计算量。其实，后面会有对比，计算量也会减少很多。这也正和我们上文所说的假设相一致了。

2、网络结构

前面讲述了 depthwise separable convolution，这是 MobileNet 的基本组件，但是在真正应用中会加入 Batch Normalization（BN），BN 是啥？顾名思义，batch normalization 嘛，就是 “批规范化” 咯。Google 在 ICML 文中描述的非常清晰，即在每次 SGD（随机梯度下降）时，通过 mini-batch 来对相应的 activation 做规范化操作，使得结果（输出信号各个维度）的均值为 0，方差为 1。

什么时候用 BN 呢？例如，在神经网络训练时遇到收敛速度很慢，或梯度爆炸等无法训练的状况时可以尝试 BN 来解决。另外，在一般使用情况下也可以加入 BN 来加快训练速度，提高模型精度。

除此之外，模型还使用 ReLU 激活函数，所以 depthwise separable convolution 的基本结构如下图所示：

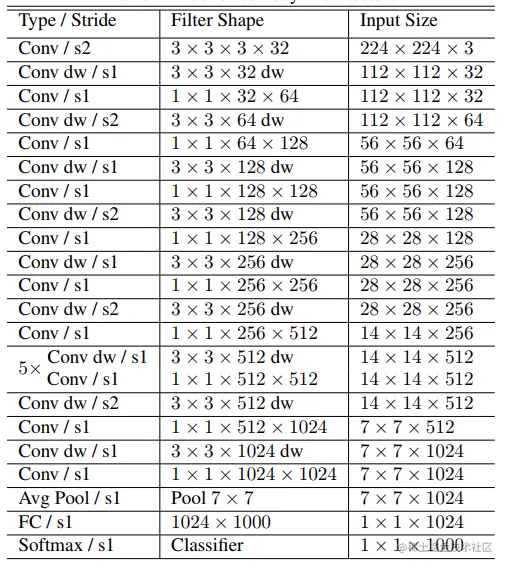

而 MobileNets 网络是由很多上图所示的 depthwise separable convolution 组合而成的。其具体的网络结构如下图所示：

如上图所示，首先是一个 3x3 的标准卷积，然后后面就是堆积 depthwise separable convolution，并且可以看到其中的部分 depthwise convolution 会通过 strides=2（步长）进行 down sampling（下采样）。然后采用 average pooling（平均池化）将 feature 变成 1x1，根据预测类别大小加上全连接层，最后是一个 softmax 层。如果单独计算 depthwise convolution 和 pointwise convolution，整个网络有 28 层（这里 Avg Pool 和 Softmax 不计算在内）。

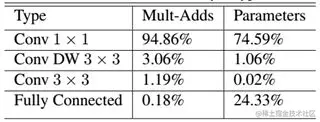

我们还可以分析整个网络的参数和计算量分布，如下图所示：

可以看到整个计算量基本集中在 1x1 卷积上，如果你熟悉卷积底层实现的话，你应该知道卷积一般通过一种 im2col 方式实现，其需要内存重组，但是当卷积核为 1x1 时，其实就不需要这种操作了，底层可以有更快的实现。对于参数也主要集中在 1x1 卷积，除此之外还有就是全连接层占了一部分参数。

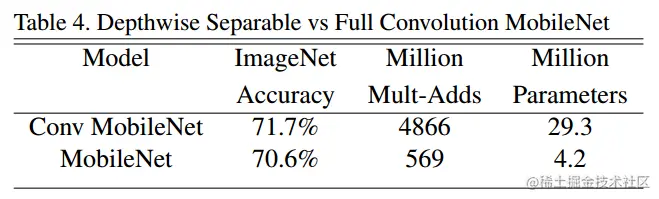

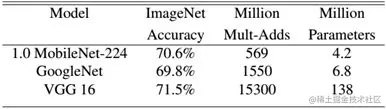

MobileNet 到底效果如何，这里与 GoogleNet 和 VGG16 做了对比，如下图所示：

相比 VGG16，MobileNet 的准确度稍微下降，但是优于 GoogleNet。然而，从计算量和参数量上 MobileNet 具有绝对的优势。

3、MoblieNets 瘦身

前面说的 MobileNet 的基准模型，但是有时候你需要更小的模型，那么就要对 MobileNet 瘦身了。这里引入了两个超参数：width multiplier（宽度乘数）和 resolution multiplier（分辨率乘数）。

宽度乘数：

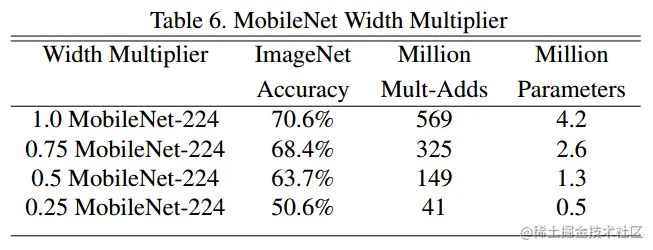

第一个参数 width multiplier 主要是按比例减少通道数，该参数记为α，其取值范围为 (0,1]，那么输入与输出通道数将变成αM 和αN，对于 depthwise separable convolution，其计算量变为：

其实，这相当于把 M 矩阵稀疏化成：

应用宽度乘数可以进一步减少计算量，大约有 α*α 的优化空间。

分辨率乘数：

第二个超参数是分辨率乘数 ρ ，比如原来输入特征图是 224x224，可以减少为 192x192。分辨率乘数用来改变输入数据层的分辨率，同样也能减少参数。在 α 和 ρ 共同作用下，MobileNets 某一层的计算量为：

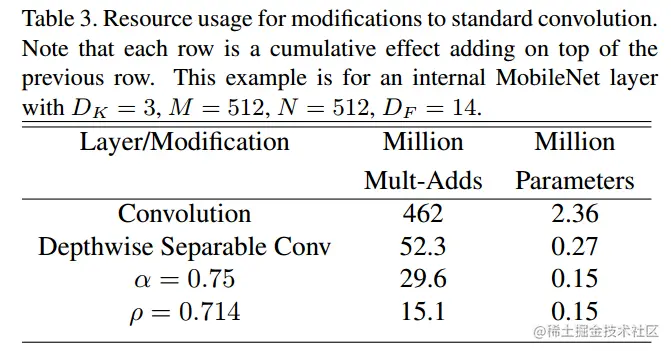

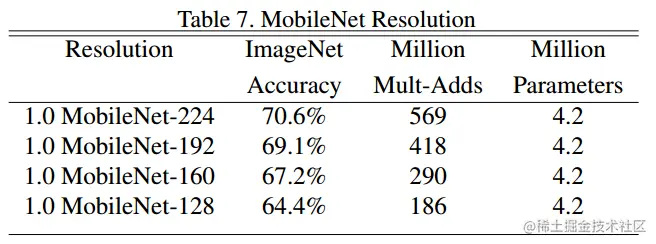

要说明的是，resolution multiplier 仅仅影响计算量，但是不改变参数量。其中，ρ 是隐式参数，ρ 如果为 {1，6/7，5/7，4/7}，则对应输入分辨率为 {224，192，160，128}，ρ 参数的优化空间同样是 ρ2 左右。从下图可以看出两个超参数在减少网络参数的上的作用：
