1. 什么是Cache

从广义的角度来看，Cache是快设备为了缓解访问慢设备延时的预留Buffer，从而可以在掩盖访问延时的同时，尽可能地提高数据传输率。

2. CPU多级缓存架构

在最初的PC-AT/XT和286时代是没有Cache的，那时的CPU和内存都很慢，CPU直接访问内存。

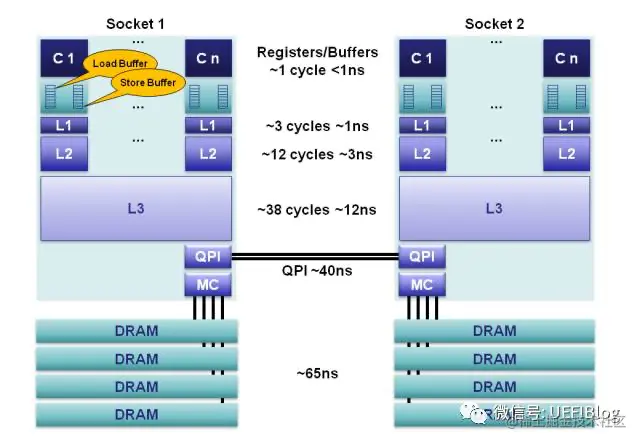

但CPU处理速度的提升远远超过内存访问速度的提升（根据摩尔定律，CPU的访问速度每18个月翻一番，而内存访问速度每年只增长7%左右），为了弥补两者之间逐渐产生的性能差距，充分利用CPU，现代CPU中引入了高速缓存（CPU Cache）。如下图（具体架构由硬件实现为准，下图为一种简化的示例）：
其中，L3 Cache多核共享，L2, L1 Cache单核独享，Store Buffer单核独享。其中，L1 Cache分为两块：L1-I（指令）, L1-D（数据）。（根据不同的架构实现，还可能存在Load Buffer, Invalidate queue）

CPU访问速率从上到下依次递减，访问寄存器和(Store/Load) Buffers最快，访问内存最慢，两者速率相差过百倍。（磁盘寻道时间更长，1次磁盘寻道时间在10ms左右，耗时约为内存访问的10^5倍）

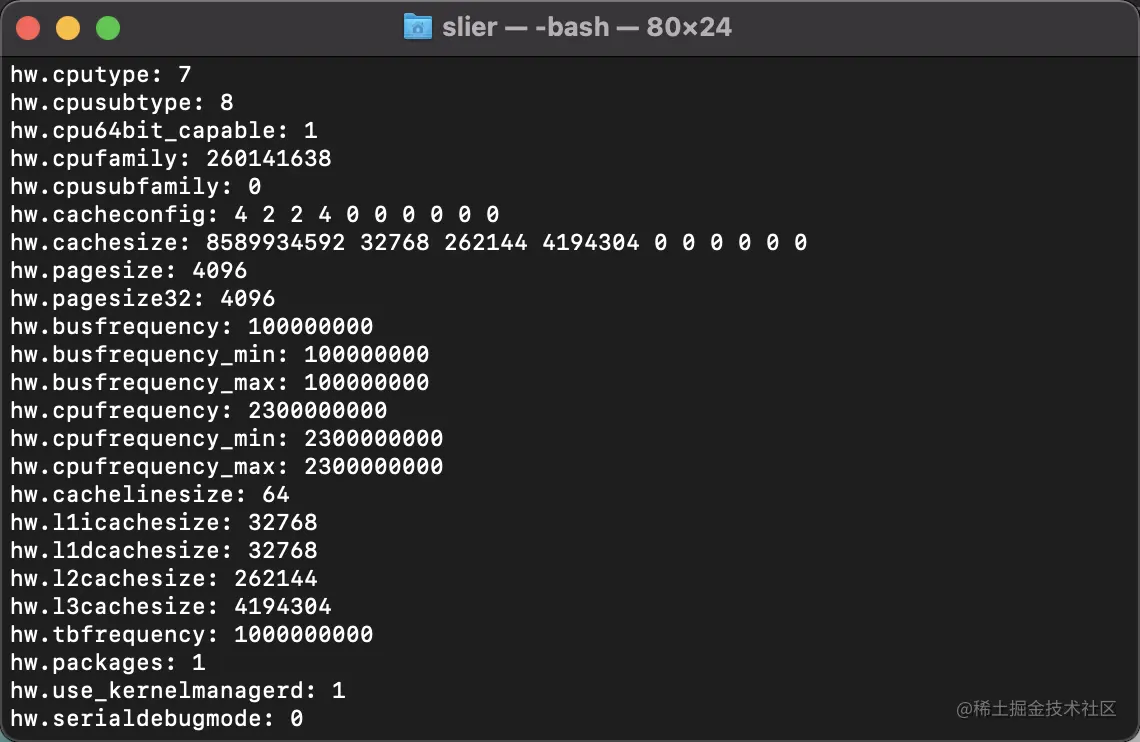

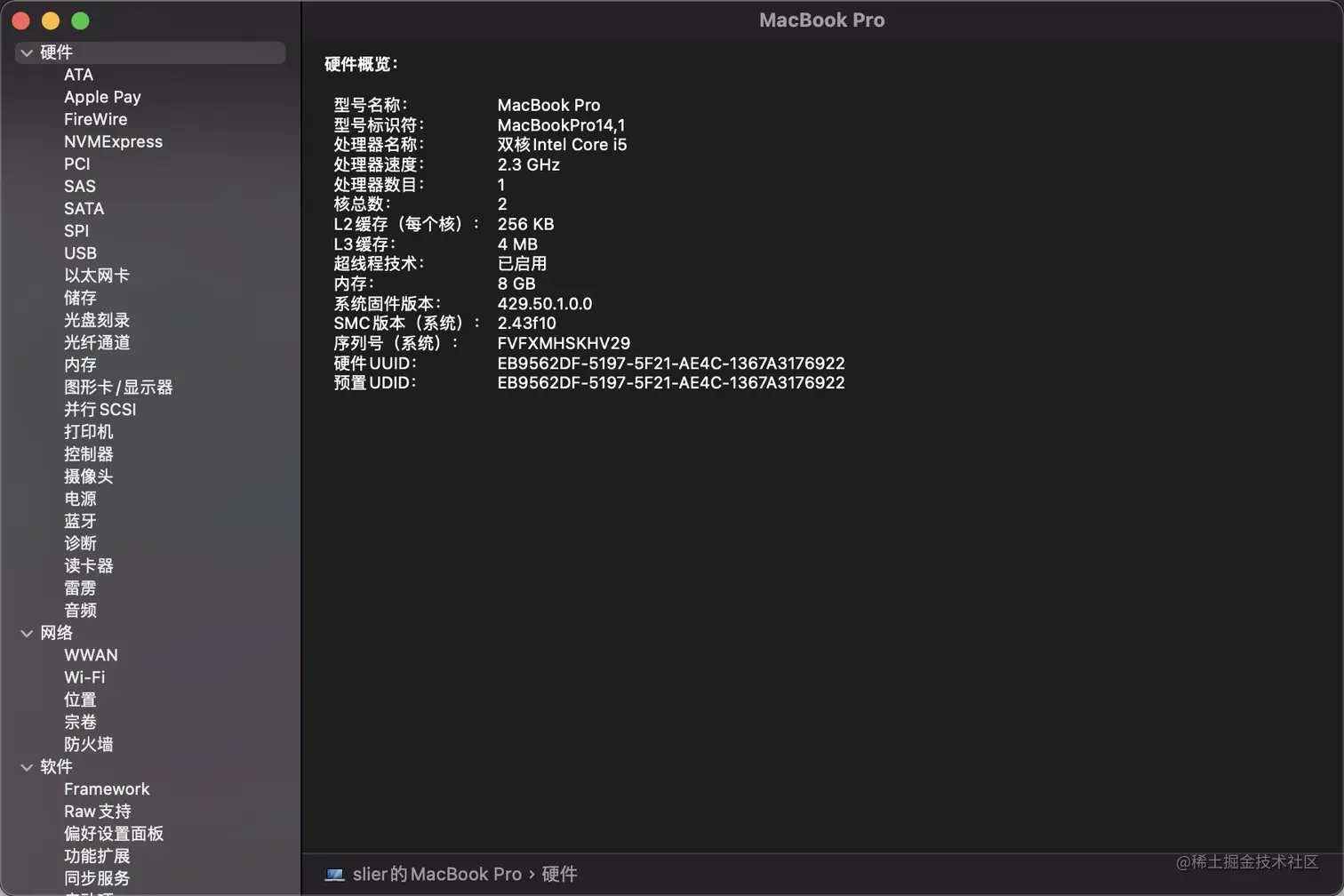

程序运行的时间主要花在将对应的数据从内存中读取出来，加载到CPU Cache中。CPU从内存中读取数据至CPU Cache，是一小块一小块进行的，这样的一小块，被称作缓存行（Cache Line）。常见的缓存行大小为64字节。上图为"sysctl hw"命令显示出的mac cpu相关信息，cache size单位为B（字节）。

3. CPU Cache读操作

当CPU需要读取一个数据时，数据查找路径如下：Store Buffer > L1 > L2 > L3 > 内存。当当前缓存中没有找到相应的数据时，去下一层级中找。
在各类基准测试(Benchmark) 和实际应用场景中，CPU Cache 的命中率通常能达到 95% 以上。

4. CPU缓存映射方式

直接映射（Direct Mapped Cache）
全相连（Fully Associative Cache）
组相连（Set Associative Cache）

4.1 直接映射

一种直接的实现方式：按Cache大小取余
优点：硬件简单，容易实现，成本低
缺点：发生块冲突的概率较大，导致Cache命中率低、效率下降

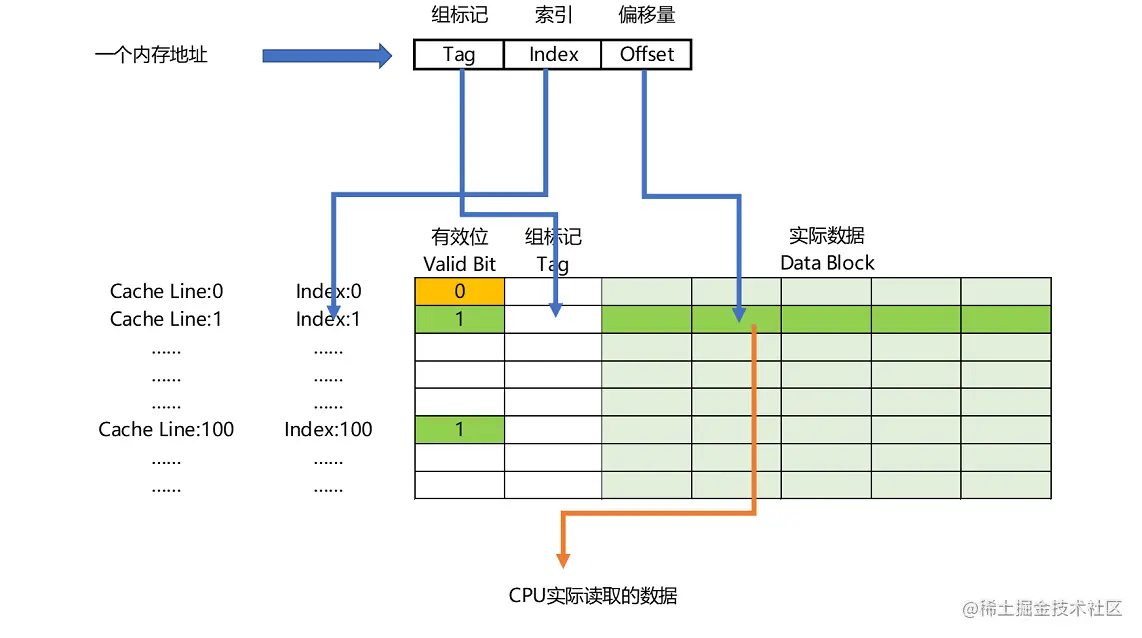

CPU如何判断这个缓存行中的数据，是否是我们想要的数据？

组标记（Tag）
有效位（valid bit）：标记对应的缓存块中的数据是否是有效的，确保不是机器刚刚启动时候的空数据。

4.2 全相连

理念：内存块可以映射到任意一个Cache Line上
优点：块冲突率低
缺点：Cache命中与否判断的代价很高，硬件控制复杂

4.3 组相连

将整个Cache分为S组，每组包含E行。每个内存块映射到固定的分组中，可以存储在该分组内的任意一行。
当E=1时，即为直接映射。

5. CPU Cache写策略

（暂时忽略Store Buffer，之后讨论完缓存一致性协议再来关注它）

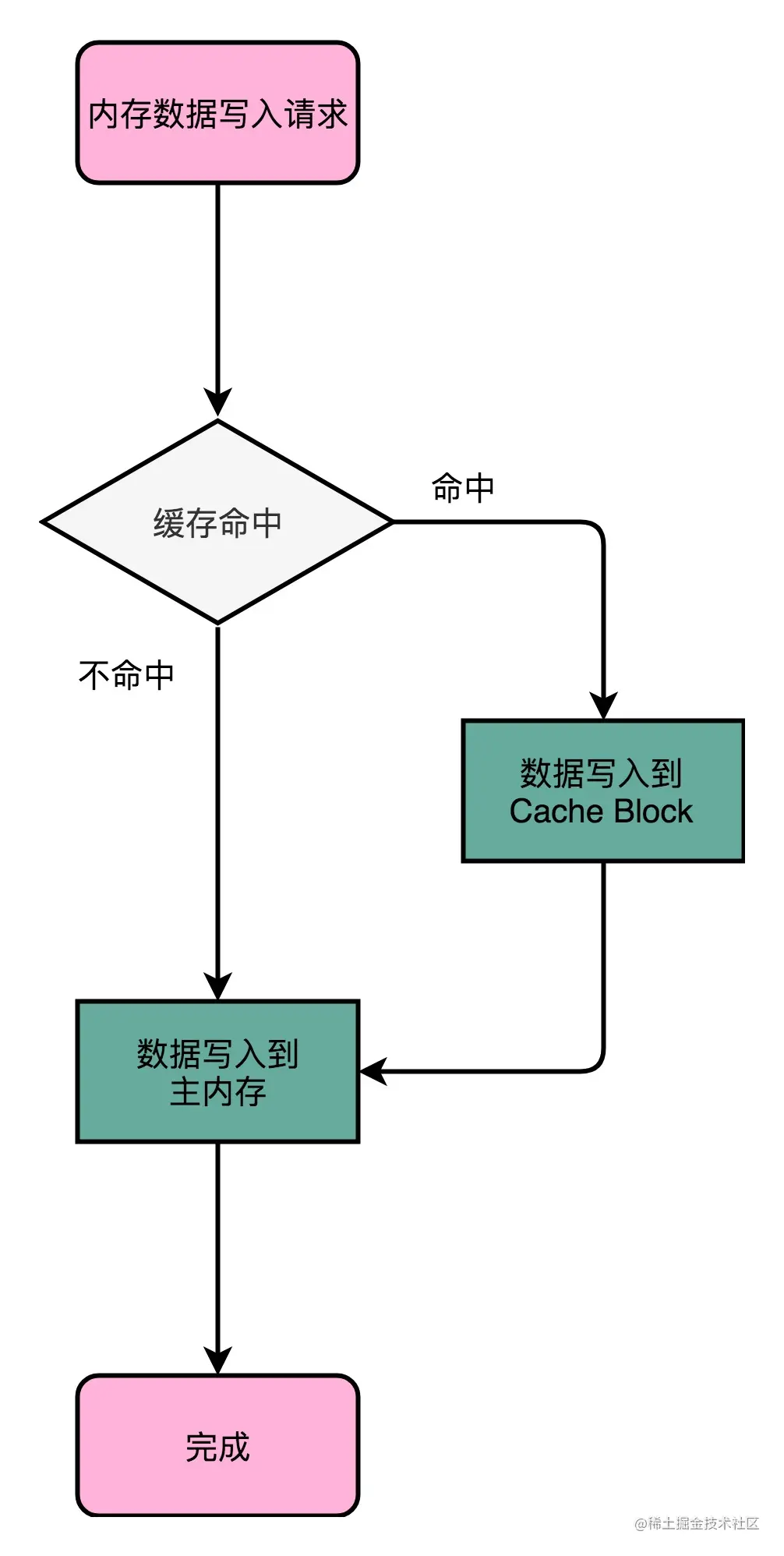

Write-Through：Cache内容的更新会立刻写回内存中
Write-Back：Cache内容更新后不立刻更新内存

Dirty Block何时写回内存？
当这个缓存行即将被替换出去（或出现写内存屏障）时。
目前的cpu基本都使用Write-Back策略（性能考虑）。

6. 并发问题及缓存一致性协议

基于以上知识，我们很容易发现如果仅有上述规则，在并发、共享的环境下，会出现很多问题。后续将逐步提出并介绍相应的概念及实现。

多个核（后文用"core"代替）同时操作一份共享数据（写写、写读、读写），以谁为准，如何读取其他core新写的数据，如何写回内存。相关协议：缓存一致性协议 MESI

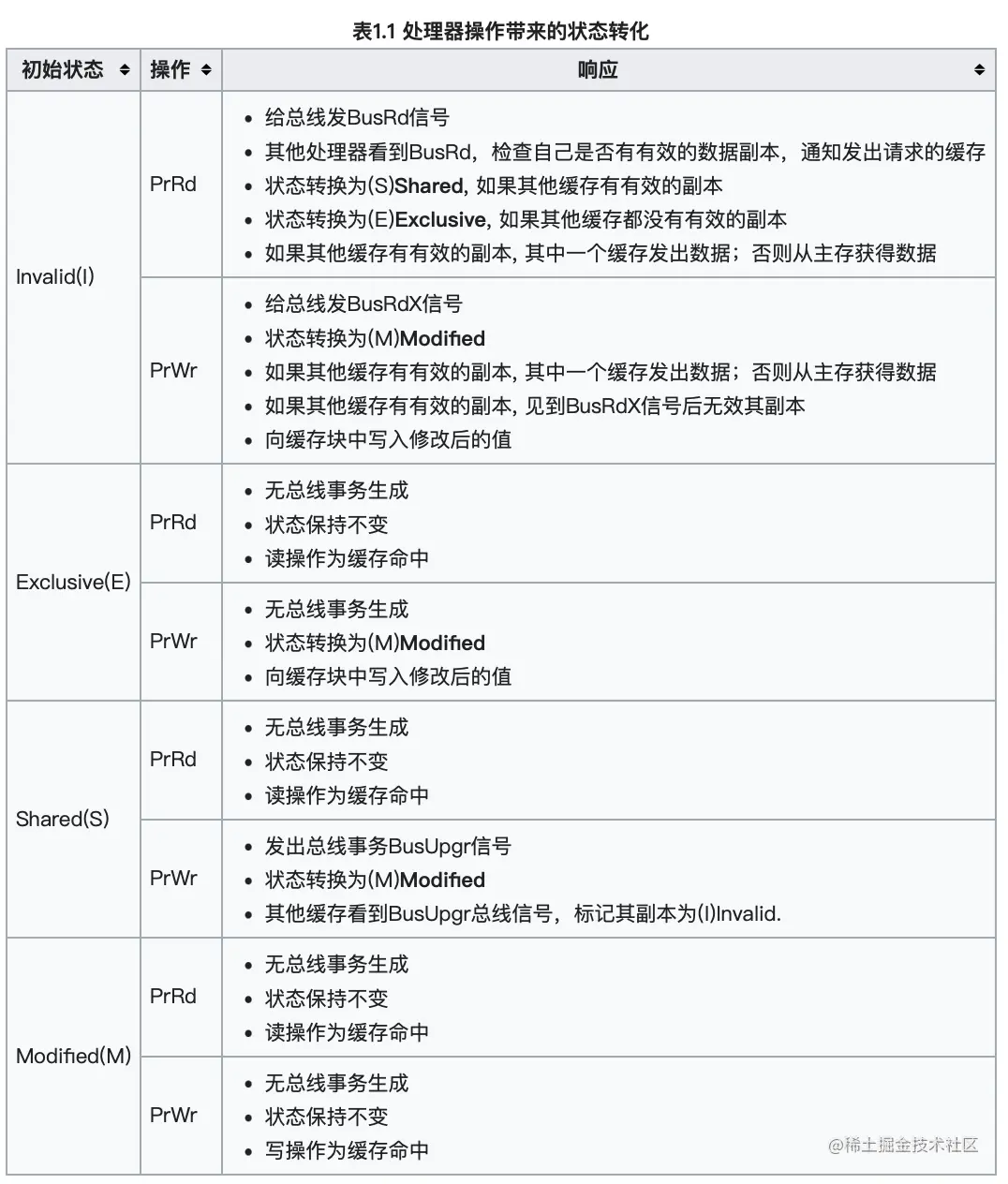

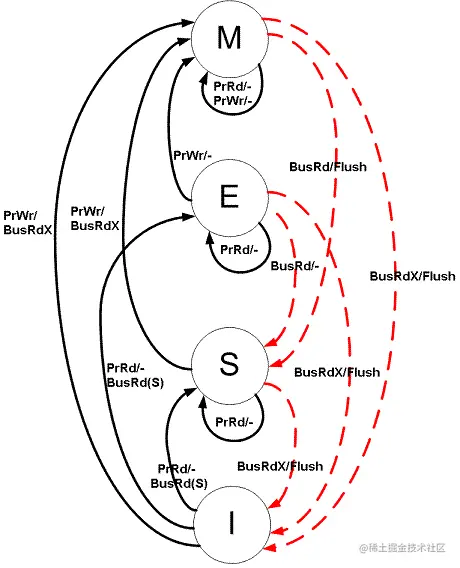

缓存行的四种状态：

Modified(M)：缓存行是脏（dirty）的，与主存值不同。当前core可继续写入；如果其他core要读主存这块数据，该缓存行必须回写到主存，状态变为S。
Exclusive(E)：缓存行只在当前缓存中，但是是干净的（clean，未被修改过），缓存数据与主存数据相同。当前core可写入，写入后状态变为M；当别的缓存读取它时，状态变为S。
Shared(S)：缓存行存在于其他缓存中，且是干净的，可在任意时刻抛弃。
Invalid(I)：无效缓存。

处理器对缓存的请求：

PrRd: 处理器请求读一个缓存块
PrWr: 处理器请求写一个缓存块

总线对缓存的请求：

BusRd: 窥探器请求指出其他处理器请求读一个缓存块
BusRdX: 窥探器请求指出其他处理器请求写一个该处理器不拥有的缓存块
BusUpgr: 窥探器请求指出其他处理器请求写一个该处理器拥有的缓存块
Flush: 窥探器请求指出请求回写整个缓存到主存
FlushOpt: 窥探器请求指出整个缓存块被发到总线以发送给另外一个处理器（缓存到缓存的复制）

FlushOpt在一定程度上提升了整体的性能（减少了同步等待写回内存，并从内存中读取），但即使如此，如果严格遵守缓存一致性协议，在大量的场景下，cpu的整体性能都将受到很大的影响，如：

当core 0需要写一个变量a，但a不在core 0的L1 Cache中：此时需要等待从内存中读取数据至L1 Cache，并将变量a的值写入相应Cache Line。
当core 0中变量a所在的缓存行状态为M，此时，有另一个core 1需要读/写这个变量：core 1需要先发起BusRd/BusRdX请求，core 0嗅探到相应请求后，修改相应缓存行状态并发出总线FlushOpt信号，core 1及主存接收相应信号并处理。
...

针对上述第一个场景，为了提升性能，现代CPU引入了Store Buffer，此时，core 0不再等待从内存中读取相应缓存行至L1 Cache，而是直接将变量a的值写入Store Buffer，并执行后续指令。
该机制的引入，又带来了两个新的问题。
考虑以下场景一：

//a, b init to 0.
a = 1;
b = a + 1;
assert(b == 2);

假设，变量a不在core 0的Cache中，变量b在core 0的Cache中。当语句a=1执行后，core 0将变量a的新值1写入Store Buffer中并继续执行语句2，此时内存中的变量a的值仍为0，b变量根据内存中的值写入新值1，assert失败。
针对此问题，CPU的设计者通过使用"Store Forwarding"的方式解决这个问题：执行load操作时先从Store Buffer中查找。

考虑场景二：

void foo(void) {
    a = 1;
    b = 1;
}

void bar(void) {
    while (b == 0) continue;
    assert(a == 1);
}

假设，foo, bar两个函数分别在两个不同的core上执行，假设core 0执行foo，core 1执行bar，a不在core 0的Cache Line中，b在core 0的Cache Line中，且对应缓存行状态为M。
此时，当core 0执行a=1的时候会将a=1放到Store Buffer中，然后再执行b=1，因为b在core 0上，切状态为M，所以修改b不需要与其他core进行同步，b的修改直接就在Cache Line中进行了，所以也不会进Store Buffer。这时候，core 1执行while(b==0)的判断，发现b=1了，那么就会进入到assert，但这个时候如果a=1的Store Buffer还没有更新core 0中的a的Cache Line的话，core 1获得的a的值为0，那么这个时候结果也是不符合预期的。

同样，除了写延迟机制，编译器、处理器对指令的优化，也会导致类似的问题：多数处理器架构基于性能的考虑，对于指令的优化，只禁止了有数据依赖的语句的重排序，对于上述代码中出现的无依赖的多个变量的指令重排序，没有做限制。并发问题仍旧存在。
鉴于此，我们也可以看出，即使CPU设计者不考虑性能因素，严格的遵守了缓存一致性协议，也只能保证单个变量在并发环境中的一致性。
因此，并发问题无法在CPU设计层面解决，需要编码人员介入，编码人员需要告诉CPU现在需要将Store Buffer里的数据flush到cache里，或是将Invalidate Queue中提到的缓存行失效处理，即，写、读内存屏障。

题外实践

缓存行对程序运行时间的影响

原型：

for (int i = 0; i < N; i+=k)
    arr[i] *= 3;

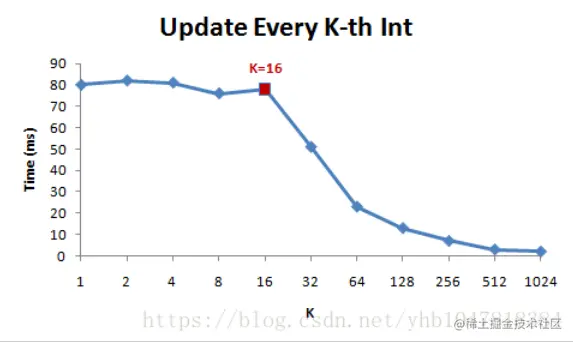

在Cache Line为64B的机器下，k取不同值，代码的运行时间比率大致如下：

本地java实践：

int[] arr = new int[65536];
for (int i = 0; i < 65536; i++)
    arr[i] = i;

long start = System.currentTimeMillis();
for (int j = 0; j < 16384; j++)
    for (int i = 0; i < 65536; i++)
        arr[i] += 3;
System.out.println(System.currentTimeMillis() - start);

for (int i = 0; i < 65536; i++)
    arr[i] = i;

start = System.currentTimeMillis();
for (int j = 0; j < 16384; j++)
    for (int i = 0; i < 65536; i+=64)
        arr[i] += 3;

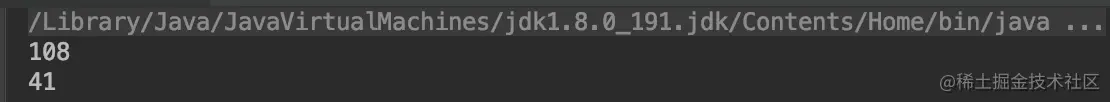

System.out.println(System.currentTimeMillis() - start);
