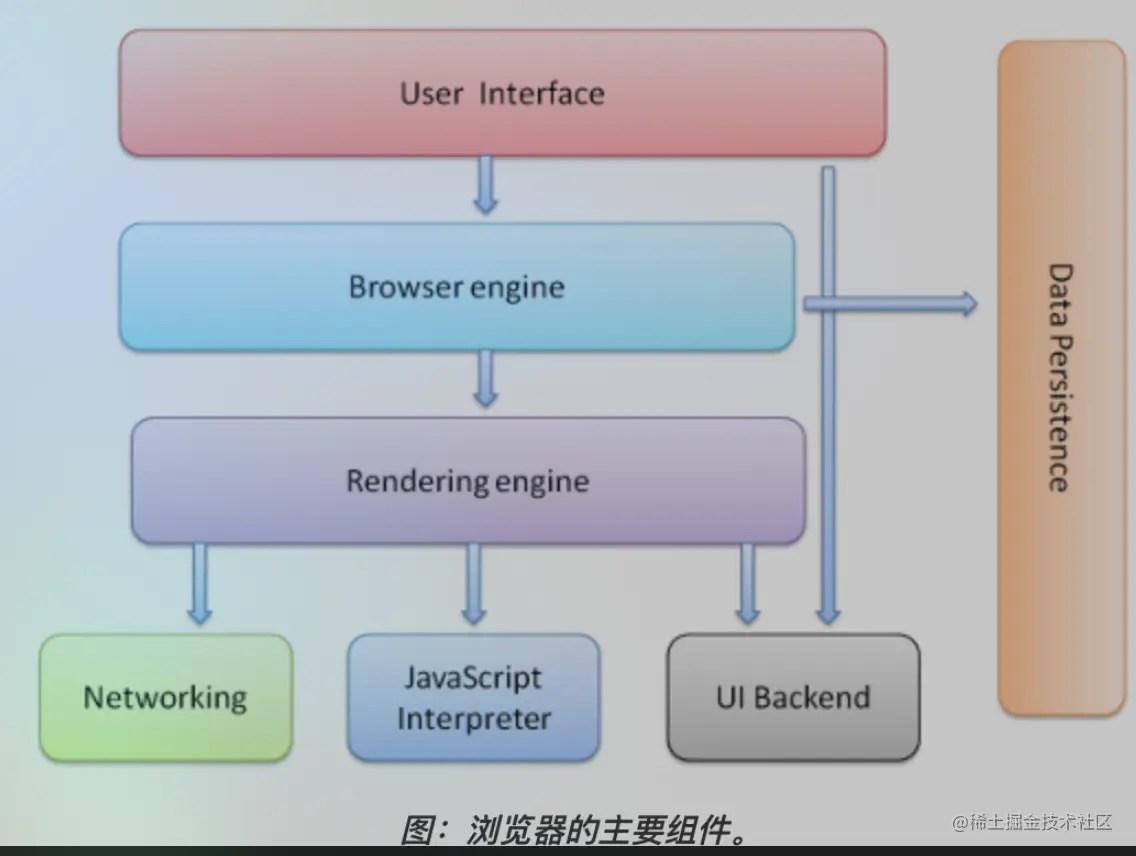

浏览器大体由七部分组成：
- 用户界面：包括地址栏、前后退按钮、书签菜单等；除了主窗口用以显示请求的界面外，其余都属于用户界面；
- 浏览器引擎：在用户界面和渲染引擎间传递指令；
- 呈现引擎：负责将请求来的数据呈现出来；
- 网络：用于网络请求；
- JS 解释器：用于解析和执行 JS 代码；
- UI 后端：用以绘制一些窗口小组件，比如弹窗等；
- 数据存储：存储一些浏览器所需数据，比如 cookie；
这其中，最重要的是呈现引擎，它负责解析传过来的 HTML 和 CSS 文件，并将其转化成可视化的界面。
呈现引擎的大体工作过程如下：
- 解析 HTML 和 CSS 文件，分别生成 DOM 树 和 CSSOM 树；
- DOM 树 和 CSSOM 树合并成为 Render 树；
- 布局；
- 绘制（渲染）；
在从 1 到 2 的过程中，还穿插着 JS 脚本的执行，有一些 incline css 也需要汇到 CSSOM 上：
** HTML 解析**
- 先将 HTML 代码 token 化；
- 建构解析树；
- 将解析树转化为 DOM 树；

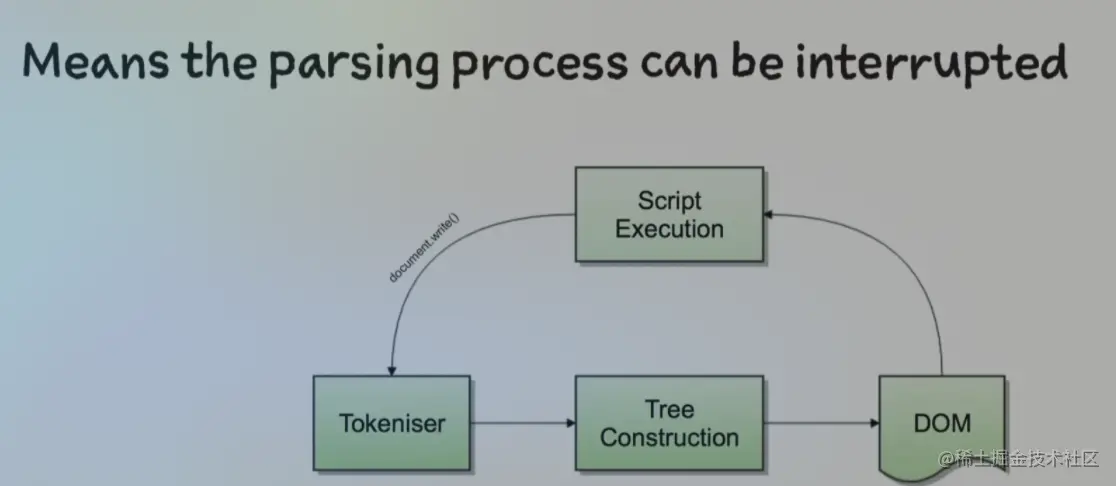

在构建 DOM 树时，如果遇到脚本执行，DOM 树就要暂停构建，执行脚本，执行完毕后重新 token 化。为了防止这种情况出现，一般将 script 放在最后或者用 defer 或异步的方式执行。

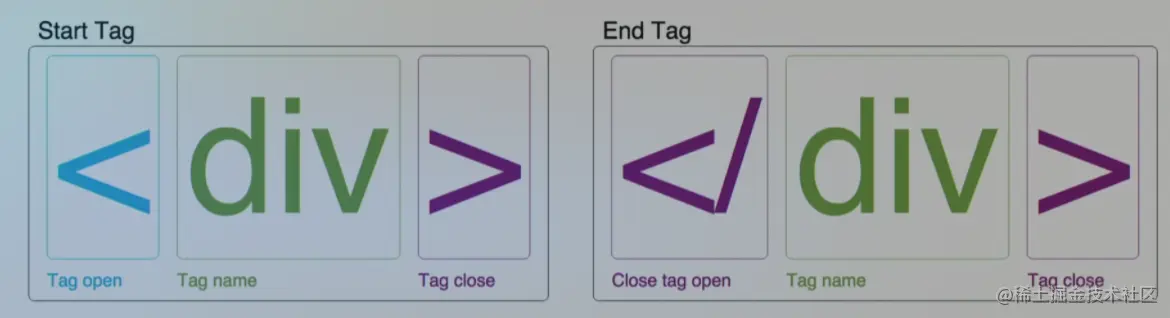

这里解释一下什么叫 token 化，其实就是将 html 以一种语义化的方式表达出来，这样浏览器才知道怎么建构解析树；

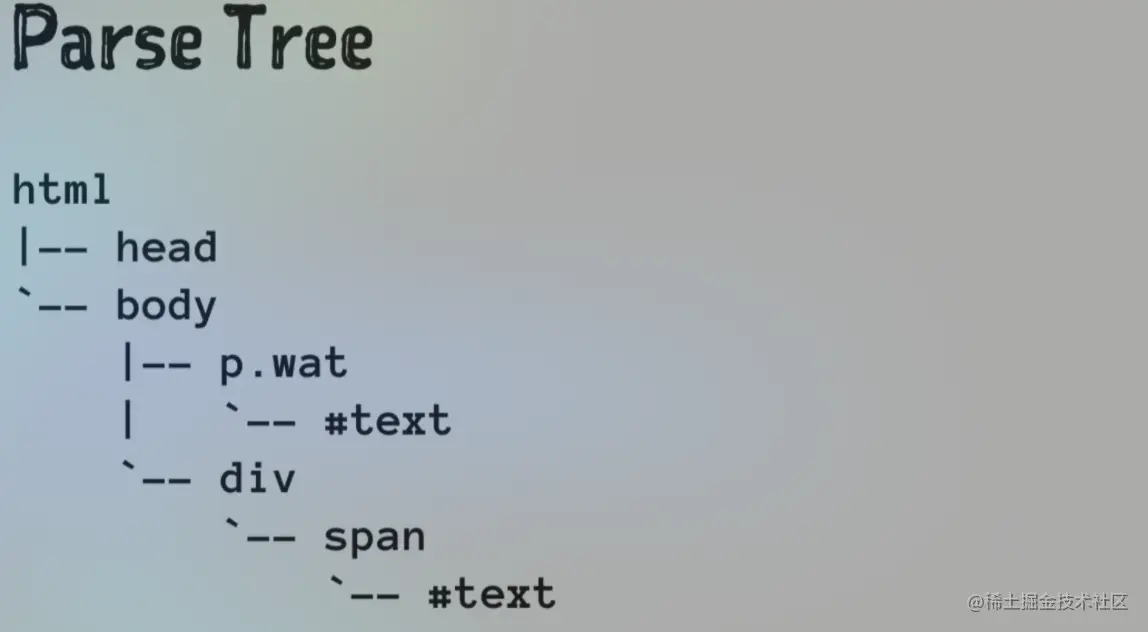

当 HTML 被语义化后，解析树就出来了：

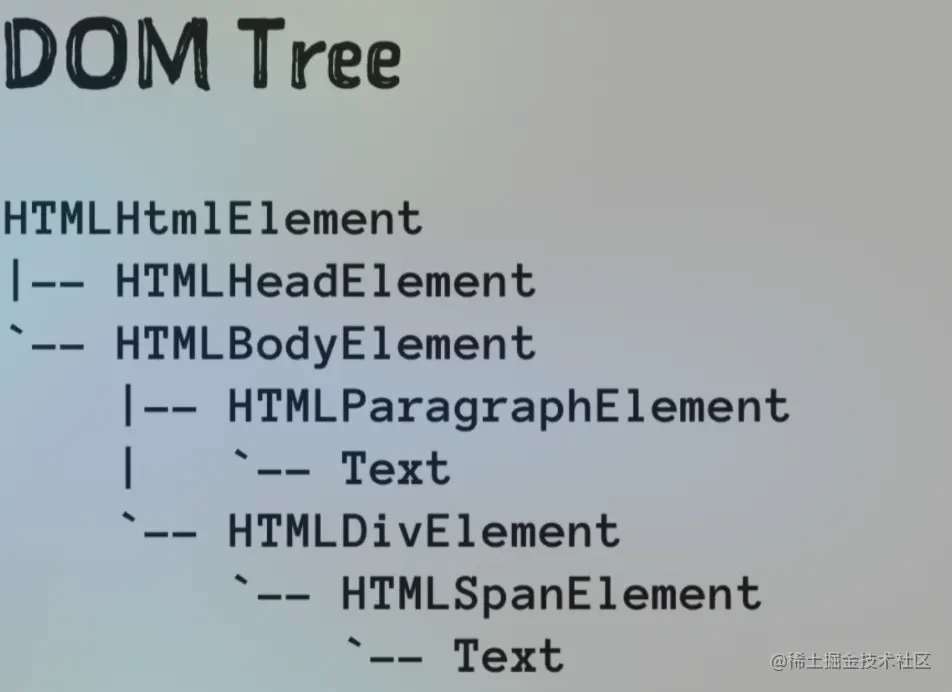

继而再根据解析树构建 DOM 树：
CSS 解析

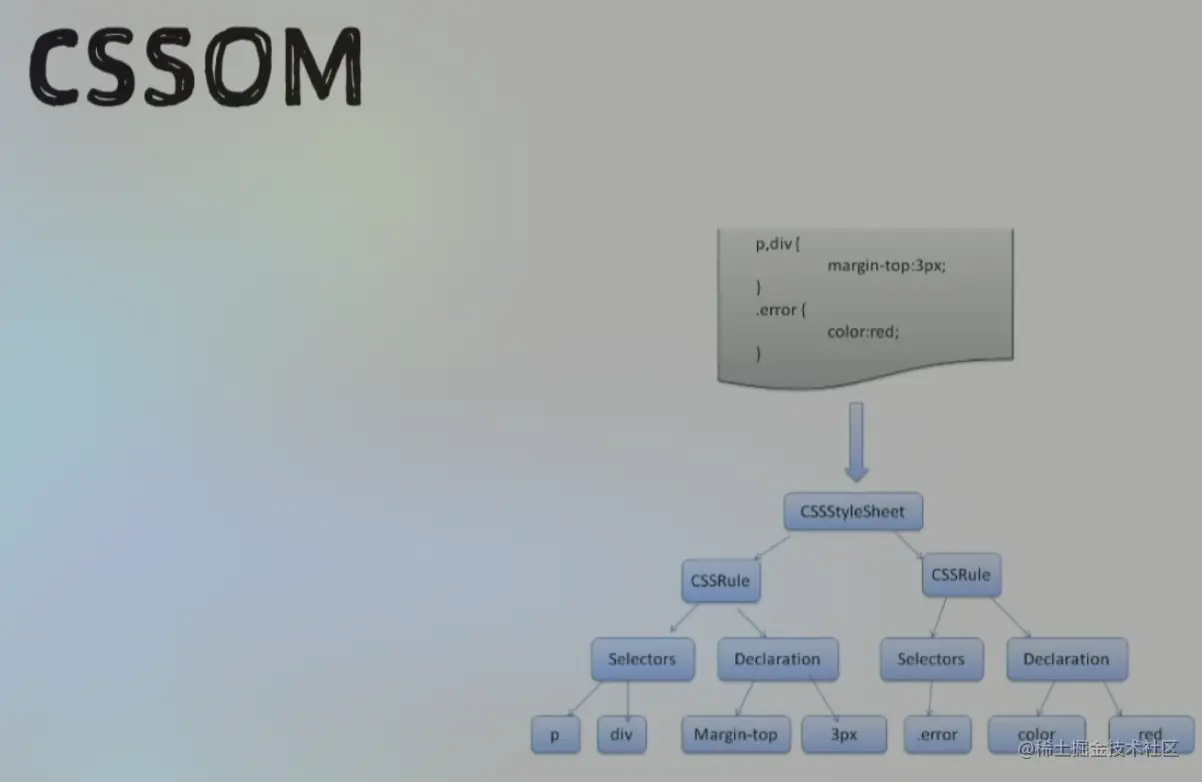

解析器会将 CSS 文件解析成 StyleSheet 对象，每个对象对应一个 CSS 规则。CSS 规则包含选择器和声明对象。
Render 树
Render 树，就是以 DOM 为主体，把 CSS 里的规则加到 DOM 树上（这里涉及到同一节点样式的计算，内联样式，外部 CSS 文件，浏览器默认规则等等）。
有一些隐性的属性，比如 head 、script ,title 或是 CSS 中设置了隐藏的元素不显示。

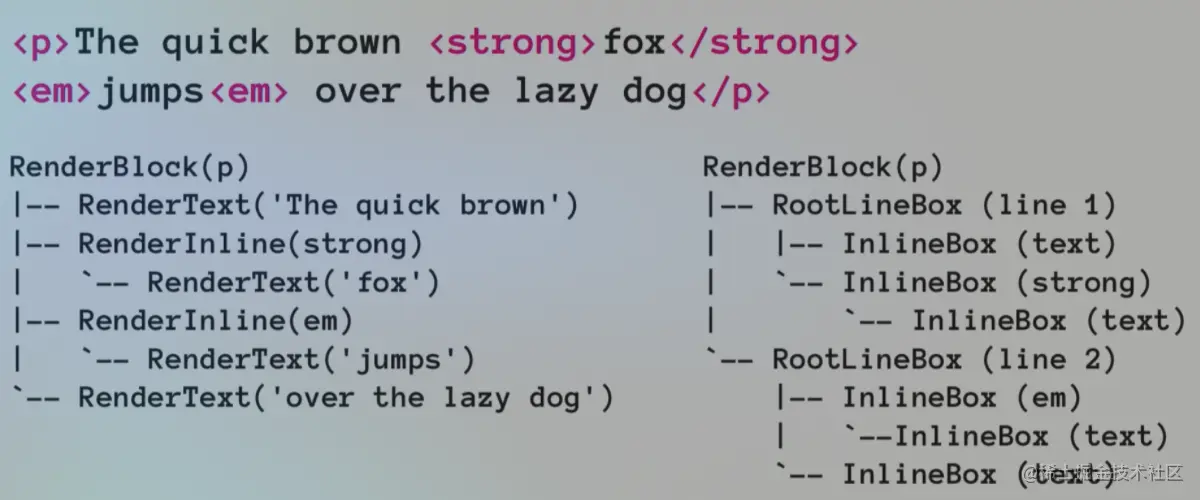

下图是 DOM 树（左）和 Render 树（右）的对比：

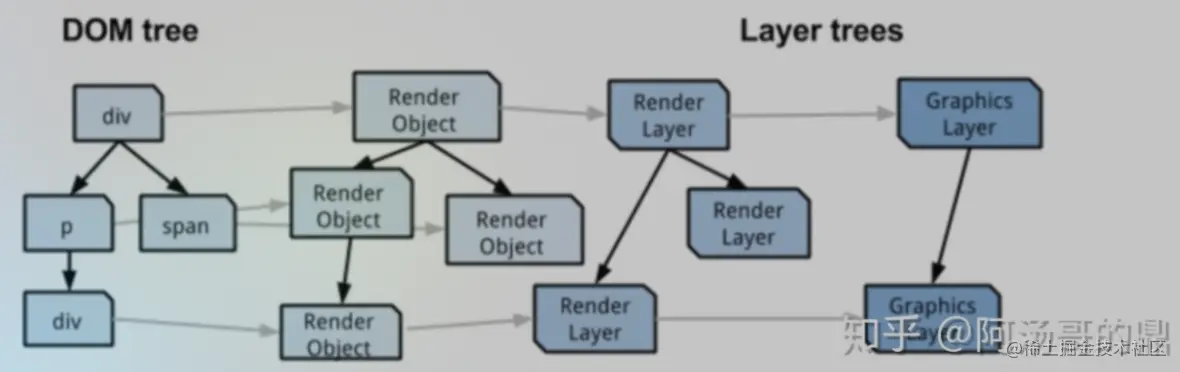

这里要说明的是，浏览器渲染不是按照 Render 树来的，为了方便处理，它会把 Render 树转化成 Layer 树。
Render 树上的 node 又称为 RenderObject，根据某些规则（是否有页面根节点等，细节不纠），一些 RenderObject 会生成对应的 RenderLayer，而没有被选中的，则从属于父类的 RenderLayer。
说白了，浏览器不是一个平面，它是一个立体面，得先决定哪些先画，哪些后画。
Layer 决定了页面的层次结构，RenderObject 决定了我们看到的内容。
布局
布局是一个递归的过程，要计算出每个节点在屏幕上的实际位置和尺寸，从父节点开始，到子节点。
布局的元素是以盒模型呈现，一般按从上到下，从左到右的方式进行。
布局的过程中会出现重排的问题，比如字体样式改变或屏幕大小改变，那就要重新布局。对于一些微小的变化，一采用 dirty 位的方式，需要改变的元素将自己标注为 dirty，布局时只需要重新计算该区域的信息即可。
绘制
绘制工作是 UI backend 做的，一般的绘制顺序如下：
- 背景颜色；
- 背景图片；
- 边框；
- 子代；
- 轮廓；
重绘时，浏览器会将原来的页面保存起来，只绘制两者间有差异的地方，而不会重绘整个页面。
这还没完，实际上，在 Render 树 变成 Layer 树时，还有另一进程发生了，有一些Layer 会变成 GraphicsLayer，交给 GPU 去处理（之前的都是 CPU）。好处是 GPU 更擅长处理某些图形绘制工作，效率更高。
这样，在绘制过后，其实还有一个合并的过程，将 CPU 和 GPU 处理的图片合到一起。

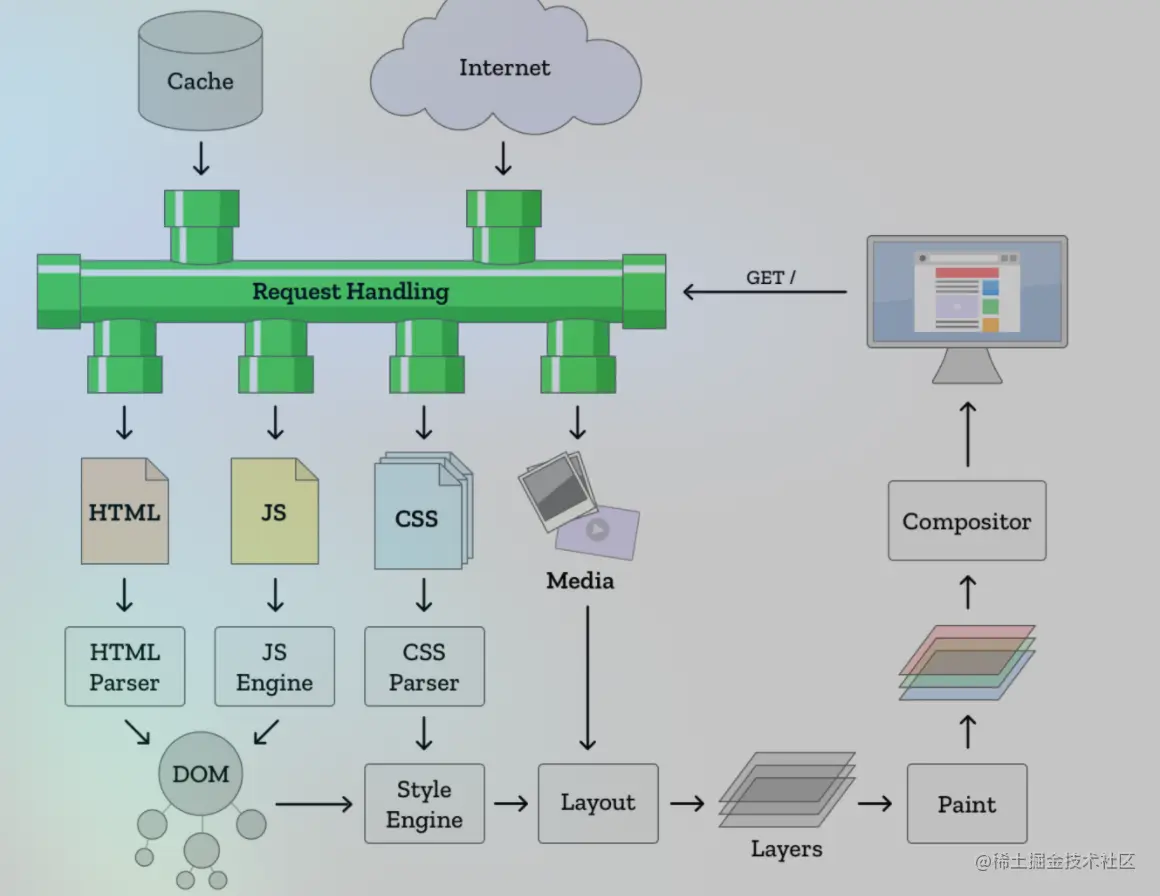

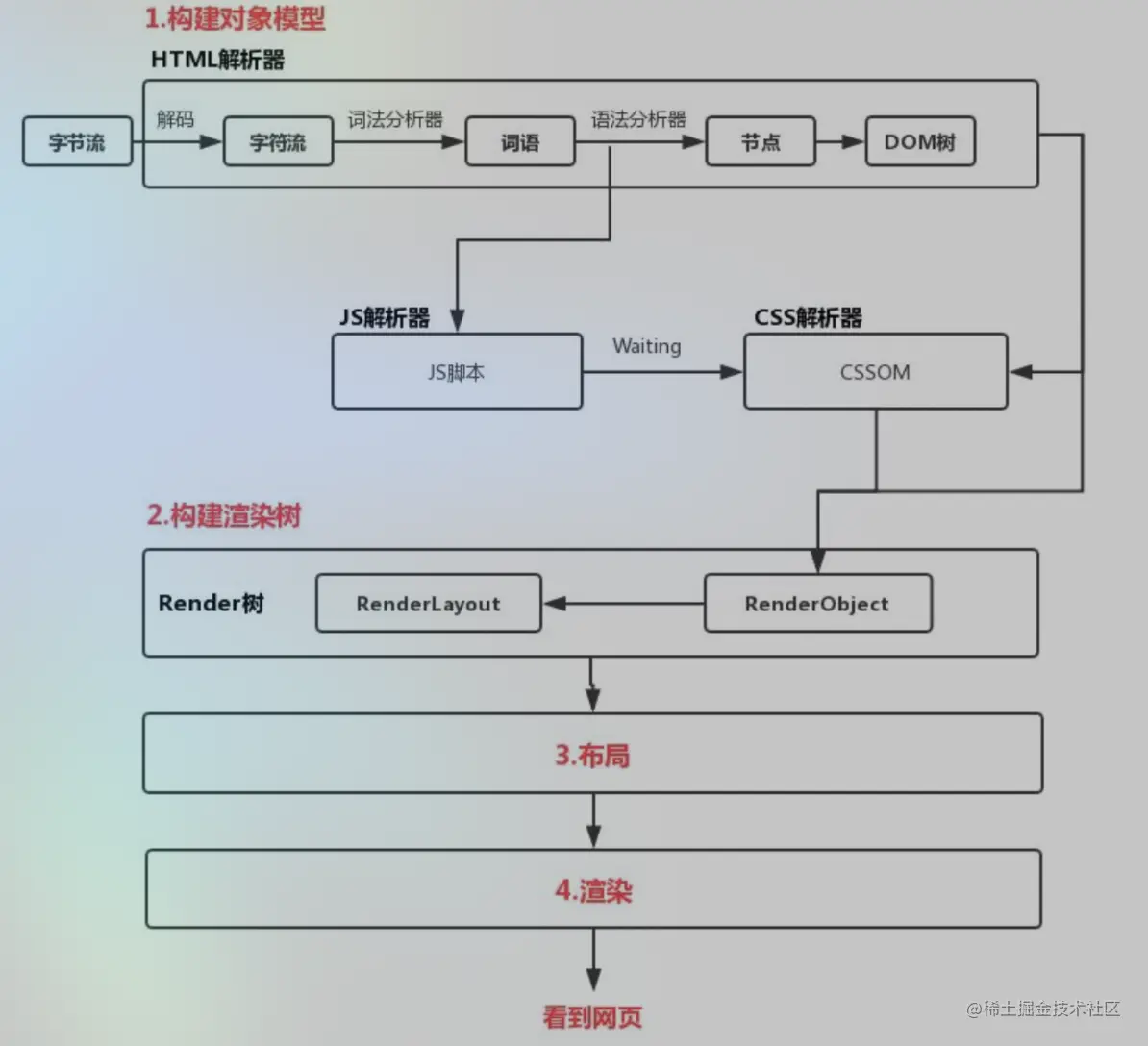

所以，一个完整的浏览器处理结构图就出来了：
