MAC地址

  • 每一个网卡都有一个6字节(48bit)的MAC地址(Media Access Control Address)
  • 全球唯一, 固化在了网卡的ROM中, 由IEEE802标准规定
    • 前3字节: OUI(Organizationally Unique Identifier), 组织唯一标识符(代表网卡的生产厂家)，由IEEE的注册管理机构分配给厂商
    • 后3字节: 网络接口标识符，由厂商自行分配

MAC地址的表示格式

  • Windows
    • 40-55-82-0A-8C-6D
  • Linux, Android, Mac, iOS
    • 40:55:82:0A:8C:6D
  • Packet Tracer
    • 4055.820A.8C6D

获取MAC地址

  • 当48位全为1时, 代表广播地址
    • FF-FF-FF-FF-FF-FF
  • 当不知道对方主机的MAC地址时, 可以通过发送ARP广播获取对方的MAC地址
    • 获取成功后, 会缓存IP地址, MAC地址的映射信息, 俗称ARP缓存
    • 通过ARP广播获取的MAC地址, 属于动态(dynamic)缓存
    • 存储时间比较短(默认是2分钟), 过期了就自动删除

相关命令

  • arp -a[主机地址]: 查询ARP缓存
  • arp -d[主机地址]: 删除ARP缓存
  • arp -s 主机地址 MAC地址: 增加一条缓存信息(这是静态缓存, 存储时间比较久, 不同系统的存储时间不同)

IP地址

  • IP地址(Internet Protocol Address)：互联网上的每一个主机都有一个IP地址
  • 最初是IPv4版本，32bit(4字节)，2019年11月25日, 全球的IP地址已经用完
  • 后面推出了IPv6版本，128bit(16字节)

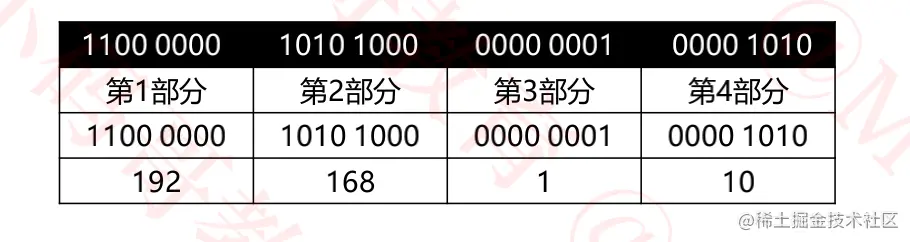

IP地址的组成

  • IP地址按照功能可以分为2部分：网络标识(网络ID)，主机标识(主机ID)
    • 同一网段的计算机，网络ID相同
    • 通过子网掩码(subnet mask)可以计算出网络ID: 子网掩码 & IP地址
    • 网络ID：192.168.1
    • 主机ID：0

IP地址的分类

  • A类地址：默认子网掩码是255.0.0.0
  • B类地址：默认子网掩码是255.255.0.0
  • C类地址: 默认子网页码是255.255.255.0
  • D类地址：以1110开头，多播地址
  • E类地址：以1111开头，保留为今后所用
  • 只有A、B、C类地址才能分配给主机
    • 主机ID全为0，表示主机所在的网段
    • 主机ID全为1，表示主机所在网段的广播地址

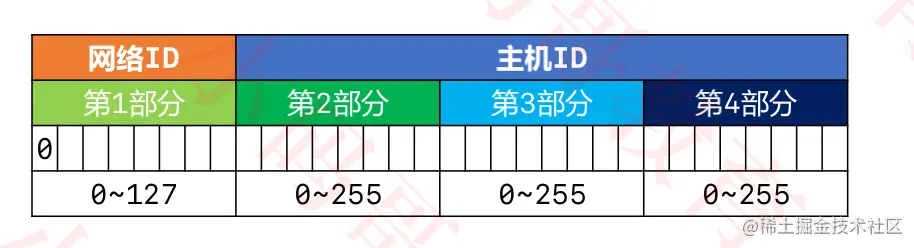

A类地址

  • 网络ID

    • 0不能用，127作为保留网段。其中127.0.0.1是本地环回地址(Loopback)，代表本机地址
    • 可以分配给主机的
      • 第一部分的取值范围：1~126

  • 主机ID

    • 第2，3，4部分的取值范围是0-255
    • 每个A类网络能容纳的最大主机数是：256 * 256 * 256 - 2 = 2的24次方 - 2 = 16777214

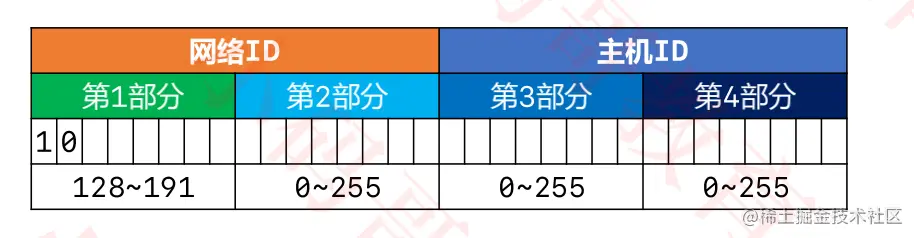

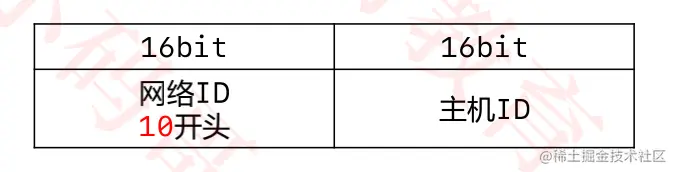

B类地址

  • 网络ID
    • 可以分配给主机的
      • 第1部分的取值范围：128~191
      • 第2部分的取值范围：0~255
      • 最小网段128.0，最大网段191.255
  • 主机ID
    • 第3，4部分的取值范围是0~255
    • 每个B类网络能容纳的最大主机数是：256 * 256 -2 = 2的16次方 - 2 = 65534

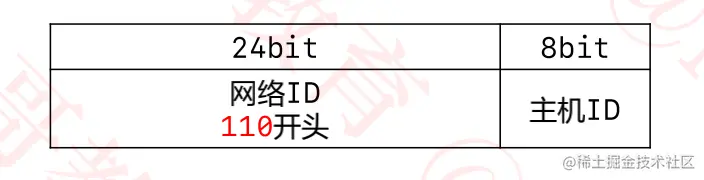

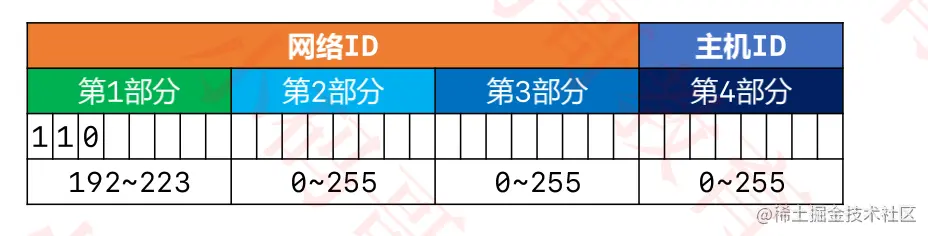

C类地址

  • 网络ID
    • 可以分配给主机的
      • 第1部分的取值范围：192~223
      • 第2、3部分的取值范围：0~255
  • 主机ID
    • 第4部分的取值范围是0~255
    • 每个c类网络能容纳的最大主机数是：256 - 2 = 254

D类地址

  • 没有子网掩码，用于多播（组播）地址
  • 第1部分的取值范围：224~239

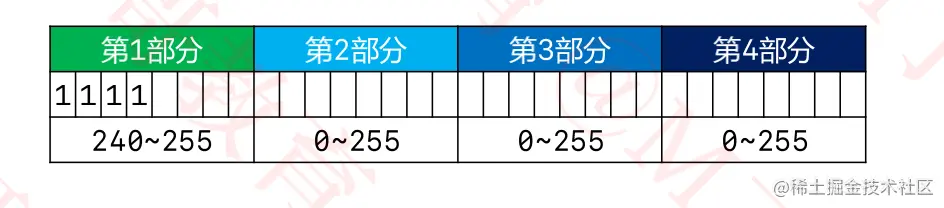

E类地址

  • 保留为今后使用
  • 第1部分的取值范围：240~255

子网掩码的CIDR表示方法

  • CIDR(Classless Inter-Domain Routing): 无类别域间路由

  • 子网掩码的CIDR表示方法

    • 192.168.1.100/24, 代表子网掩码有24个1, 也就是255.255.255.0
    • 123.210.100.200/16, 代表子网掩码有16个1, 也就是255.255.0.0

为什么要进行子网划分？

  • 如果需要让200台主机在同一个网段内，可以分配一个C类网段，比如192.168.1.0/24

    • 共254个可用IP地址：192.168.1.1~192.168.1.254
    • 多出54个空闲的IP地址，这种情况并不算浪费资源

  • 如果需要让500台主机在同一个网段内，那就分配一个B类网段，比如191.100.0.0/16

    • 共65534个可用IP地址：191.100.0.0/16~191.100.255.254
    • 多出65034个空闲的IP地址，这种情况就属于极大的资源浪费

  • 如何尽量避免浪费IP地址资源?

    • 合理进行子网划分
      • 等长子网划分，将一个网段等分成多个子网段，每个子网段的可用IP地址数量是一样的。

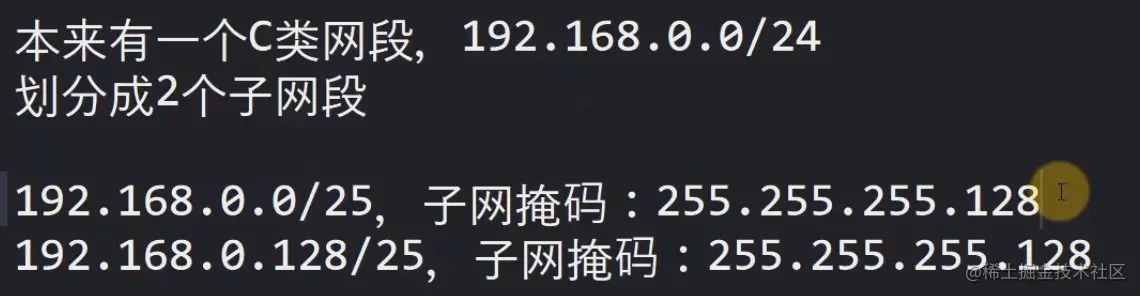

        • 等分成2个子网
        • 等分成4个子网

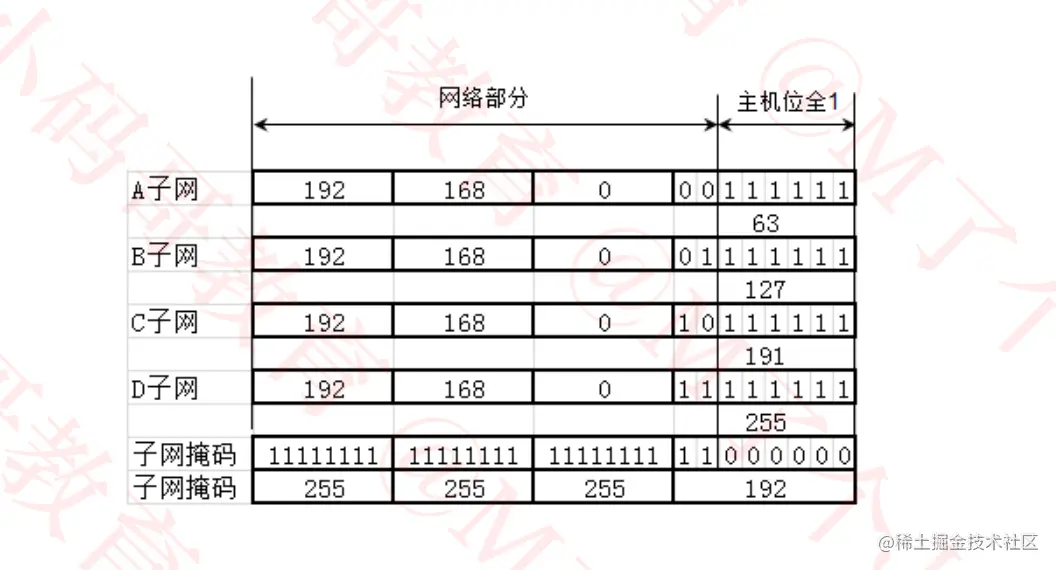

        • 等分成4个子网的广播地址

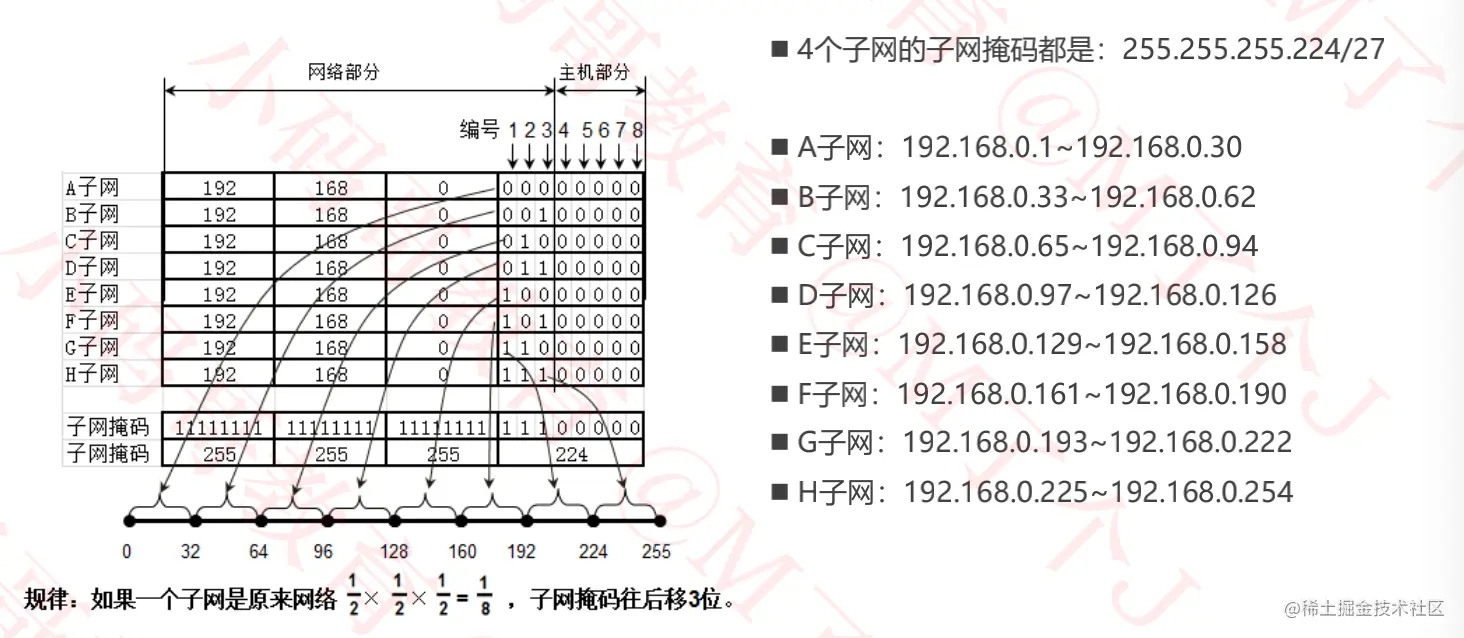

        • 等分成8个子网

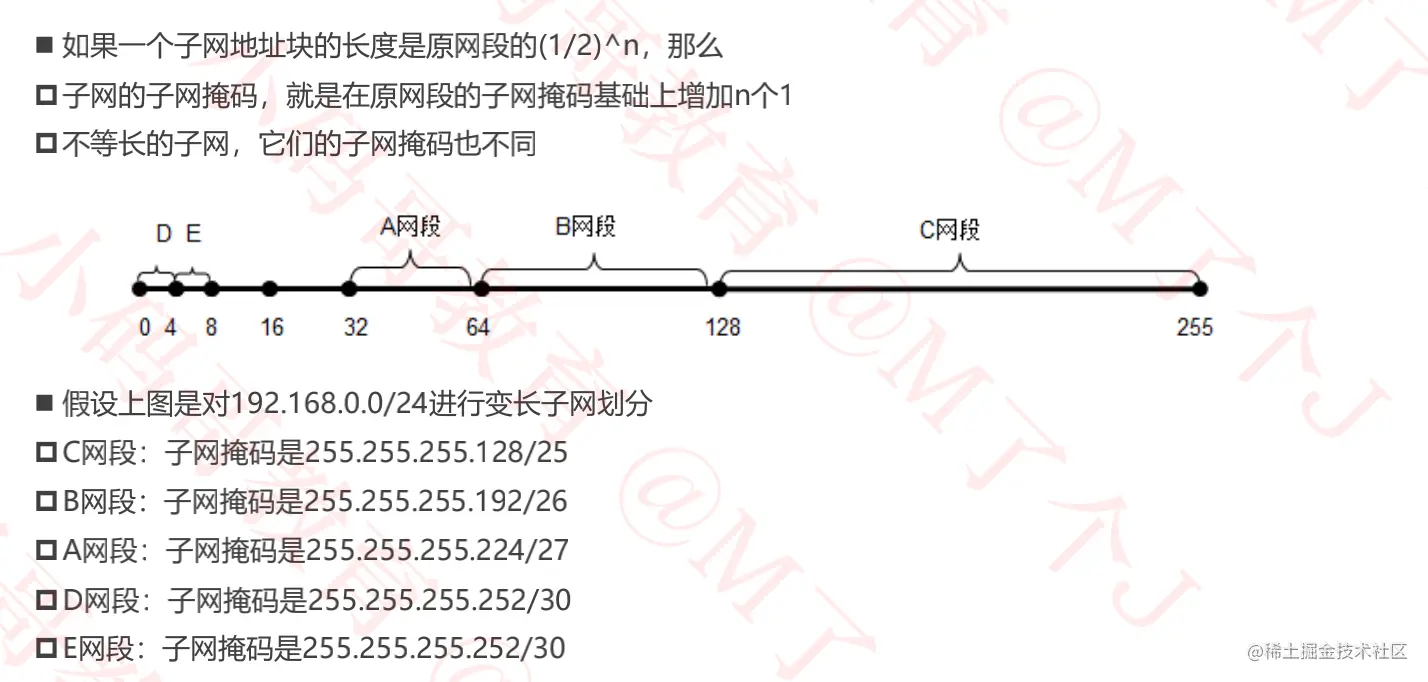

      • 变长子网划分，每个子网的可用IP地址数量可以是不一样的。

超网

  • 超网：跟子网反过来，它是将多个连续的网段合并成一个更大的网段
  • 需求：原本有200台计算机使用192.168.0.0/24网段，现在希望增加200台设备到同一个网段
    • 200台在192.168.0.0/24网段，200台在192.168.1.0/24网段

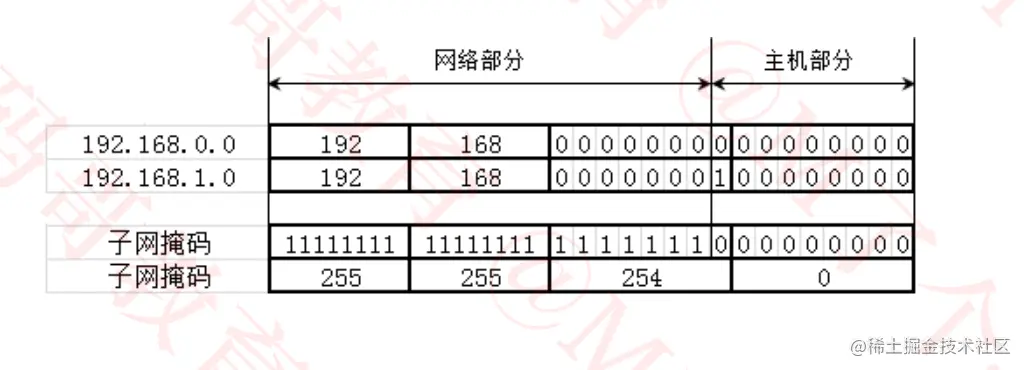

    • 合并192.168.0.0/24,192.168.1.0/24为一个网段：192.168.0.0/23(子网掩码往左移动1位)

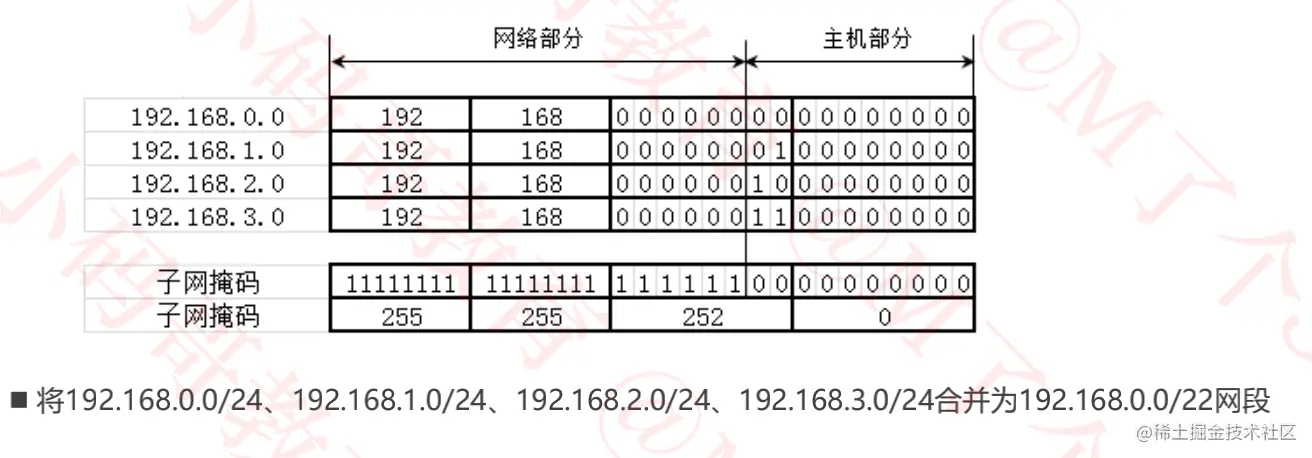

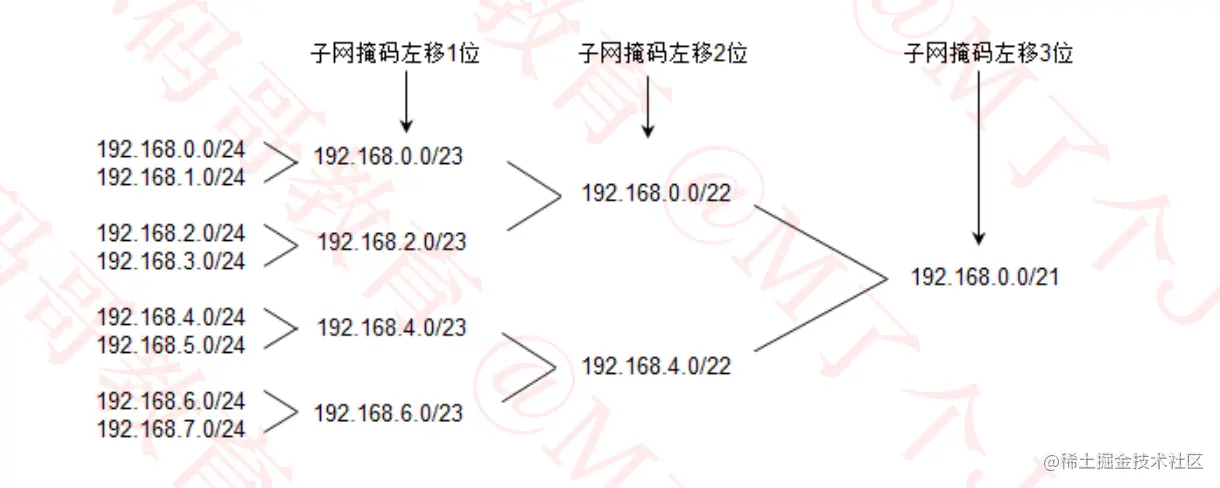

合并4个网段

  • 子网掩码向左移动2位，可以合并4个网段

合并网段的规律

  • 假设n是2的k次幂(k≥1)
    • 如果第一个网段的网络号能被n整除, 那么由它开始连续的n个网段, 能通过左移k位子网掩码进行合并
  • 比如
    • 第一个网段的网络号以二进制0结尾，那么由它开始连续的2个网段，能通过左移1位子网掩码进行合并
    • 第一个网段的网络号以二进制00结尾，那么由它开始连续的4个网段，能通过左移2位子网掩码进行合并
    • 第一个网段的网络号以二进制000结尾，那么由它开始连续的8个网段，能通过左移3位子网掩码进行合并

判断一个网段是子网还是超网

  • 首先

    • 看看该网段的类型，是A类网络，B类网络， C类网络?
    • 默认情况下，A类子网掩码的位数是8，B类子网掩码的位数是16，C类子网掩码的位数是24

  • 然后

    • 如果该网段的子网掩码位数比默认子网掩码多, 就是子网
    • 如果该网段的子网掩码位数比默认子网掩码少, 就是超网

  • 比如

    • 25.100.0.0/16是一个A类子网
    • 200.100.0.0/16是一个C类超网
