canvas
- canvas 以左上角为坐标原点,向右是x轴正向,向下是y轴正向
- canvas 是基于状态的,先设置状态再stroke
- beginPath()是开始一段新的线条
- beginPath()+lineTo() = moveTo()
- 没有beginPath绘制多条线段时状态会被覆盖,所有线条共用最后一个状态
- closePath 可以封闭路径
- 当我们需要描边的填充图案,要先填充,再描边,如果先描边再填充描边的边宽会小一半
基础绘制线条:
<script type="text/javascript">
var canvas = document.getElementById('canvas');
if (canvas.getContext('2d')) {
var context = canvas.getContext('2d');
} else {
alert('当前游览器不支持canvas')
}
context.beginPath()
context.moveTo(100, 180); // 起点
context.lineTo(500, 500); //终点 下一个的起点
context.lineTo(200, 200) //终点 下一个的起点
context.lineTo(100, 180) //终点
context.fillStyle = "rgb(2,100,30)" //css填充着色状态
context.fill() //开始着色
context.lineWidth = 1; //线宽
context.strokeStyle = "aqua"; //css线条颜色
context.stroke() //开始绘画线条
context.closePath()//自动封闭当前的路径 如果没封闭会加线段
//如果没有begin和close,状态会共享
context.beginPath()
context.moveTo(0, 100)
context.lineTo(100, 100)
context.lineWidth = 2;
context.strokeStyle = 'red'
context.stroke()
context.closePath()
</script>
绘制七巧板
<script type="text/javascript">
var canvas = document.getElementById('canvas');
if (canvas.getContext('2d')) {
var context = canvas.getContext('2d');
} else {
alert('当前游览器不支持canvas')
}
var tangram = [
{p:[{x:0,y:0},{x:800,y:0},{x:400,y:400}],color:"#caff67"},
{p:[{x:0,y:0},{x:400,y:400},{x:0,y:800}],color:"#67becf"},
{p:[{x:800,y:0},{x:800,y:400},{x:600,y:600},{x:600,y:200}],color:"#ef3d61"},
{p:[{x:600,y:200},{x:600,y:600},{x:400,y:400}],color:"#f9f51a"},
{p:[{x:400,y:400},{x:600,y:600},{x:400,y:800},{x:200,y:600}],color:"#a594c0"},
{p:[{x:200,y:600},{x:400,y:800},{x:0,y:800}],color:"#fa8ecc"},
{p:[{x:800,y:400},{x:800,y:800},{x:400,y:800}],color:"#f6ca29"},
]
var context = canvas.getContext('2d');
function draw(piece,ctx){
ctx.beginPath();
ctx.moveTo(piece.p[0].x,piece.p[0].y)
for (var j=1;j<piece.p.length;j++){
ctx.lineTo(piece.p[j].x,piece.p[j].y)
}
ctx.fillStyle = piece.color;
ctx.fill()
ctx.closePath();
}
for(var i=0;i<tangram.length;i++){
draw(tangram[i],context)
}
</script>

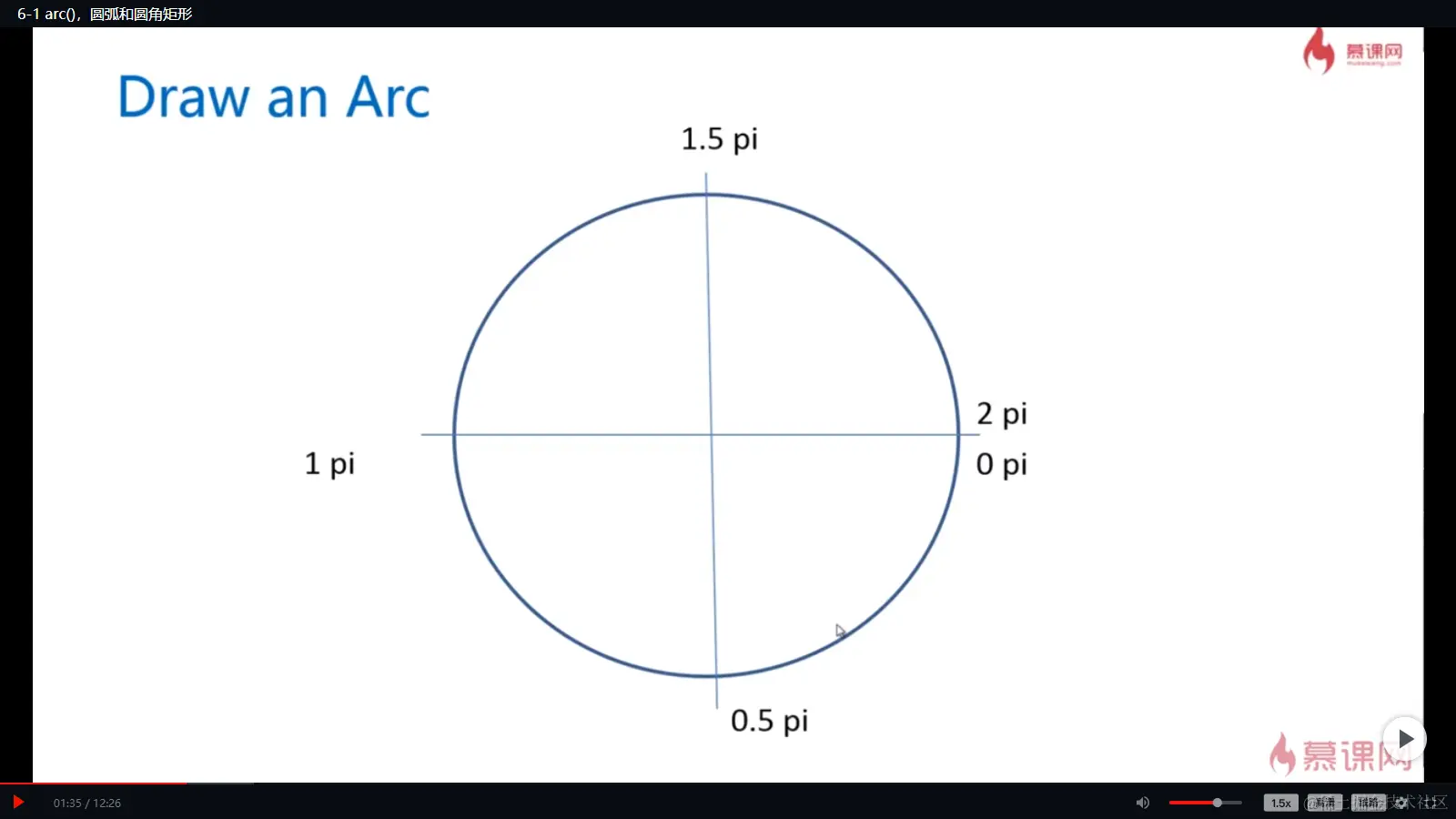

绘制圆
<script type="text/javascript">
var canvas = document.getElementById('canvas');
if (canvas.getContext('2d')) {
var context = canvas.getContext('2d');
} else {
alert('当前游览器不支持canvas')
}
context.lineWidth = 2;
context.strokeStyle = 'black';
context.arc(300,300,200,0,0.5*Math.PI,true);//x坐标,y坐标,半径,起始弧度,终止弧度,是否开启逆时针默认false
context.stroke()
</script>
绘制的矩形API
- 矩形 ctx.rect(x,y,width,height),ctx.fillRect(x,y,width,height),ctx.strokeRect(x,y,width,height)
- fillRect 会使用当前的fillStyle 绘制有填充颜色的矩形
- strokeRect 会使用当前的strokeStyle 绘制有边框颜色的矩形
- fillRect ,strokeRect 一起用就有上面两种效果
css颜色
- #ffffff
- #642 相当于#664422 这个是简写形式
- rgb
- rgba
- hsl
- hsla
- red
线条衔接方式
- 圆角 context.lineJoin='round'
- 折叠 context.lineJoin='bevel'
- 默认尖角 context.lineJoin='miter' 默认的miter的尖角有限制

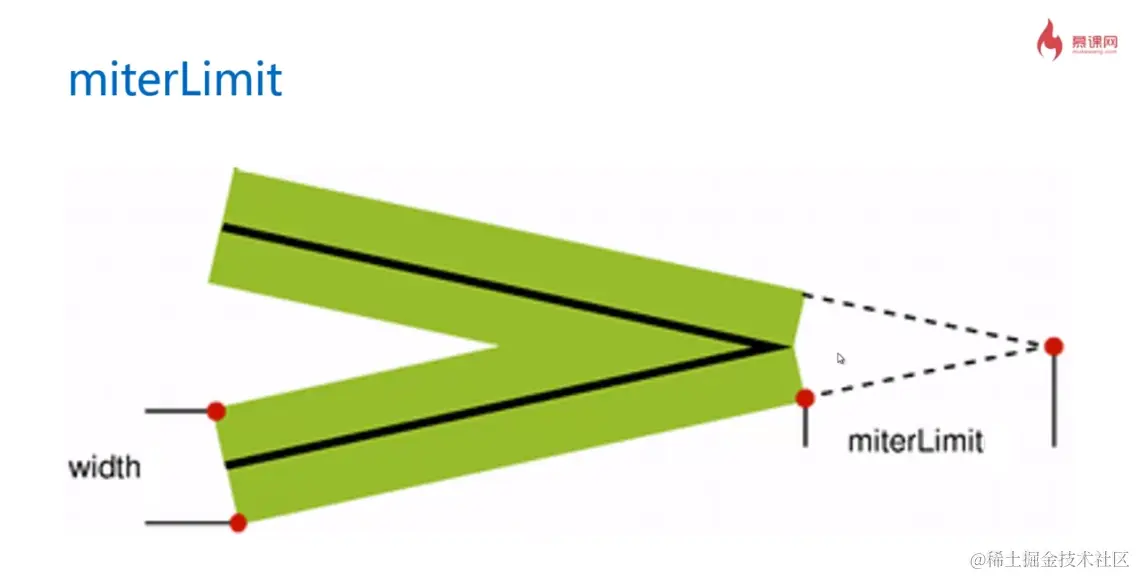

- context.miterLimit = 10 内角和外角的距离的最大值是10,超过最大值自动转化为bevel
-
图形变换
context.transla(x,y)平移位置
-
必须在绘画 或者填充前使用才能平移
context.fillStyle = 'red'; context.translate(100,100) context.fillRect(0,0,400,400); -
translate 是叠加的
context.fillStyle = 'red'; context.translate(100,100) context.fillRect(0,0,400,400); context.fillStyle = 'green'; context.translate(300,300) context.fillRect(0,0,400,400); //红色矩形不会变,绿色变成平移(400,400)-
解决办法
context.fillStyle = 'red'; context.translate(100,100) context.fillRect(0,0,400,400); //增加这一行 context.translate(-100,-100); context.fillStyle = 'green'; context.translate(300,300) context.fillRect(0,0,400,400); //红色矩形不会变,绿色变成平移(400,400) -
另一种解决办法 推荐使用
context.save();//存储状态 context.fillStyle = 'red'; context.translate(100,100) context.fillRect(0,0,400,400); context.restore();//读取状态 context.fillStyle = 'green'; context.translate(300,300) context.fillRect(0,0,400,400);
-
context.rotate(deg)旋转角度
context.rotate(rotate/180*Math.PI)
context.scale(sx,sy)缩放
- 对x方向缩放sx倍
- 对y方向缩放sy倍
- 有副作用
- 对左上角的距离也会缩放
- 边框宽度也会缩放
- 解决办法
- 放弃外边框的绘制
图形变换矩阵
有了变换矩阵可以不适用上面三种方法,平移旋转缩放,直接改变换矩阵参数
context.transform(a,b,c,d,e,f)
主对角线是缩放,主对角线缩放元素上或者下一个是rotate,剩下最右边的是位移
tramsform 也可以叠加
setTramsform 是覆盖之前叠加的效果,context.setTransorm(a,b,c,d,e,f)
context.save()
context.save()能保存状态
context.restore()可以恢复图形变换原先保存的状态

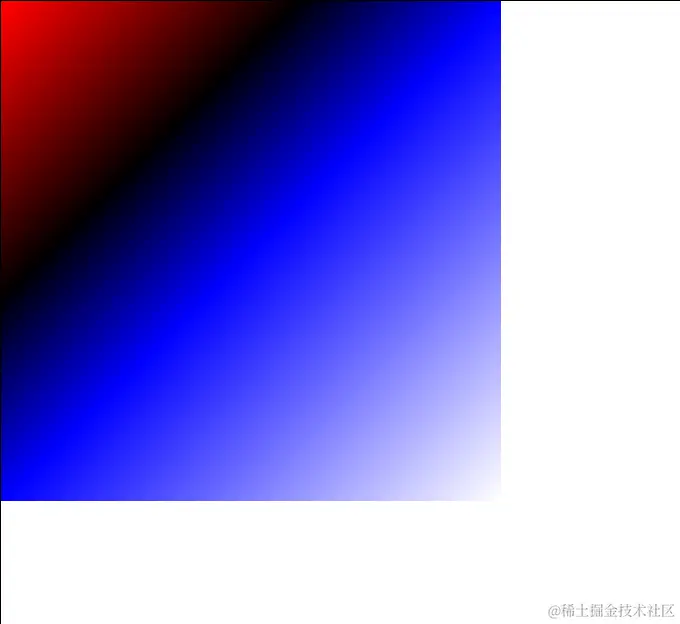

线性渐变 fillStyle

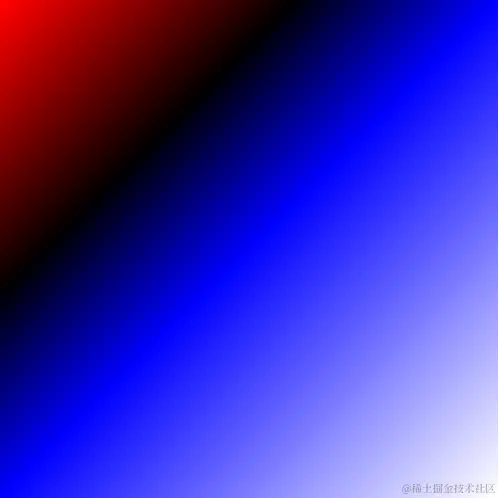

var grd= context.createLinearGradient(0,0,100,100) //x,y同时渐变
//context.createLinearGradient(x0,y0,x1,y1)代表了从哪到哪渐变
grd.addColorStop(0.01,'red')//这个addColorStop可以添加无数个,是渐变的颜色和范围
grd.addColorStop(0.3,'black')
grd.addColorStop(0.5,'blue')
grd.addColorStop(1,'white')
context.fillStyle = grd;//改变fillstyle状态
context.fillRect(0,0,100,100); //填充

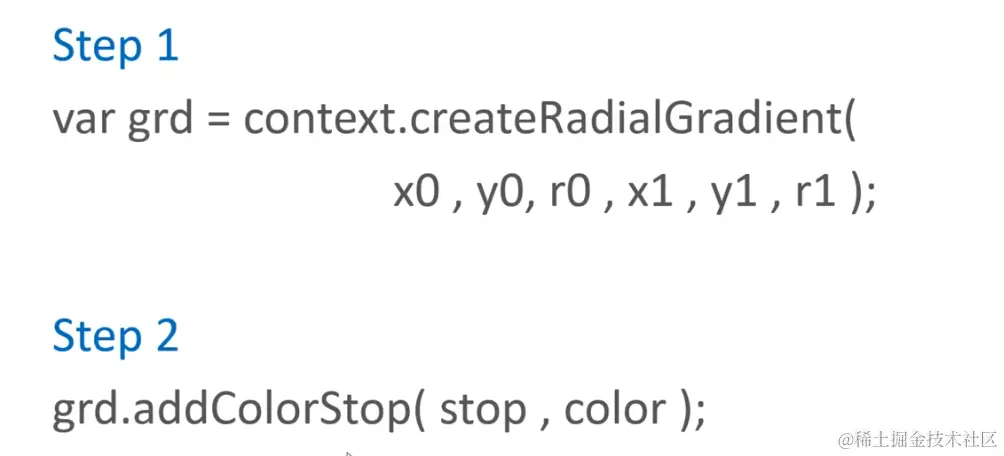

径向渐变
在同心圆才有的渐变,放射状

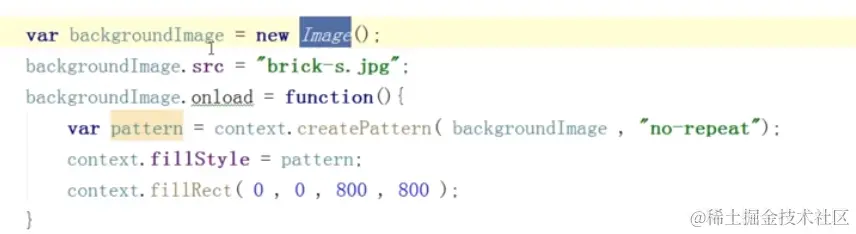

createPattern 纹理
createPattern(canvas,repeat-style)
功能强大不仅可以放图片,也可以放canvas作为重复的对象
arcTo 做亮条直线的切边圆
其中x0,y0 是一开始的moveTo或者lineTo的点.arcTo前面要有一个点,arcTo会连接这个点并且做圆,相切圆的半径为radius

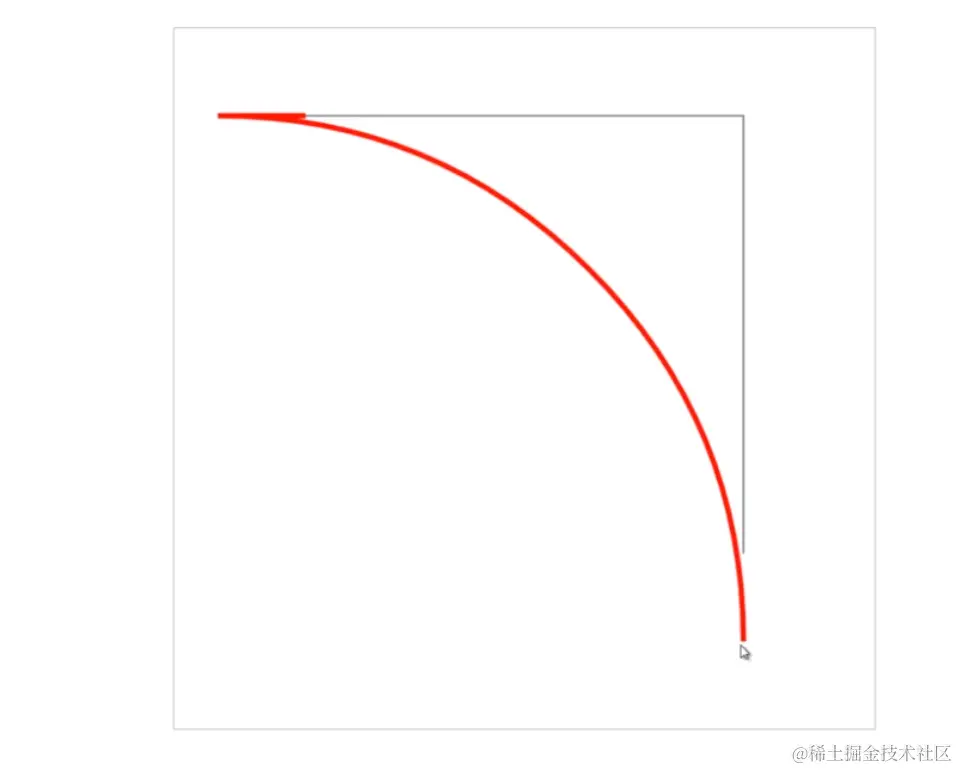

半径过大的情况是这样的
贝塞尔曲线
贝塞尔曲线和acrTo相似也是起始点控制点终止点
不过贝塞尔曲线是与起始点和终止点相切,而arcTo不是相切,arcTo是找到圆弧与直线相切,贝塞尔曲线是找到曲线和两点相切,曲线不一定是圆弧

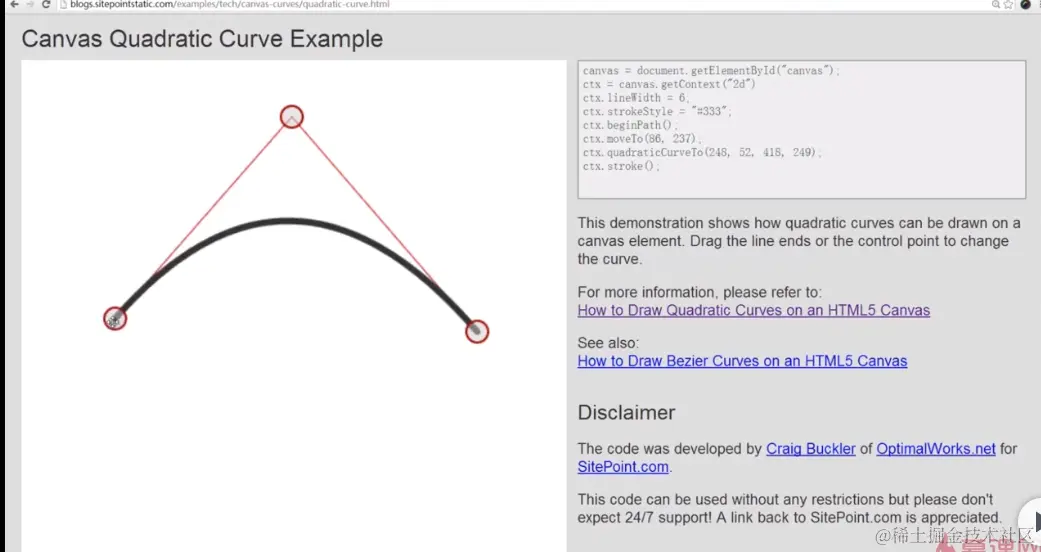

quadraticCurveTo()二次贝塞尔曲线 第一个和第二个参数是控制点坐标

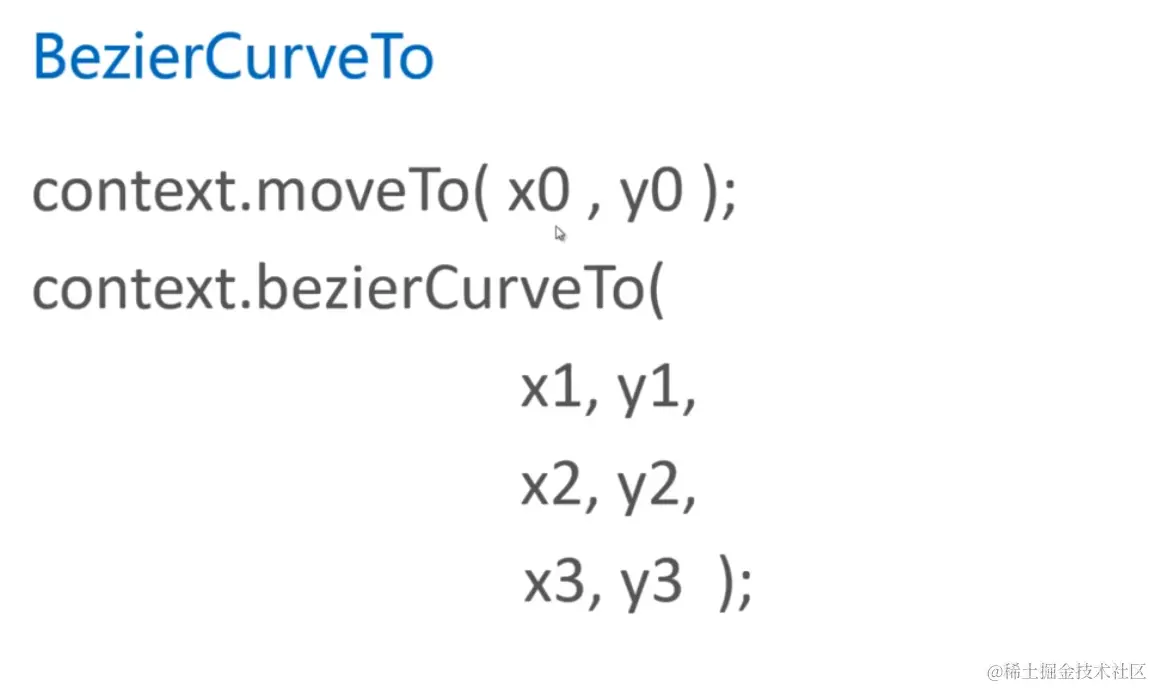

三次贝塞尔曲线
x1,x2,y1,y2是两个控制点的坐标x3y3是终止点的坐标
//贝塞尔曲线 //context.moveTo(x0,y0); //context.quadraticCurveTo(x1,y1,x2,y2);贝塞尔二次曲线 //https://tinyurl**.com**/html5quadratic此页面形象直观的展示了此函数的绘制效果 //context.bezierCurveTo(x1,y1,x2,y2,x3,y3);贝塞尔三次次曲线 //tinyurl.com/html5bezier
文字渲染
context.font = "blod 40px Arial" //字体设置
context.fillText(string,x,y) //实心字
context.strokeStyle = "#058"
context.lineWidth = 1
context.strokeText('欢迎大家学习canvas')//空心字
maxlen 单位是px,代表最大长度,超过的话会被压缩

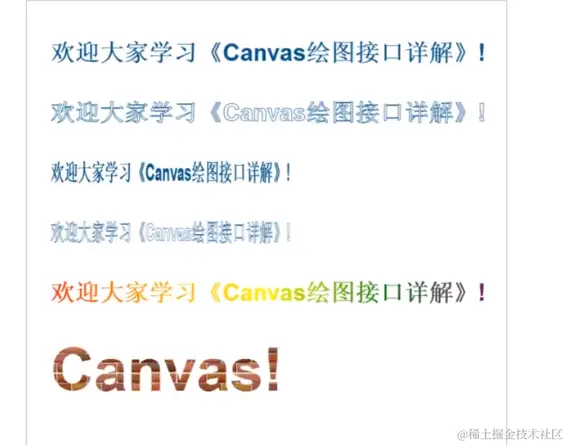

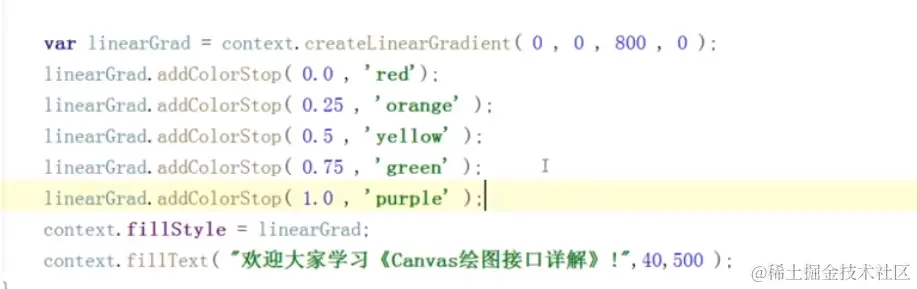

字和渐变色结合的效果
也可以和图像纹理结合,把字变成纹理画出来的字

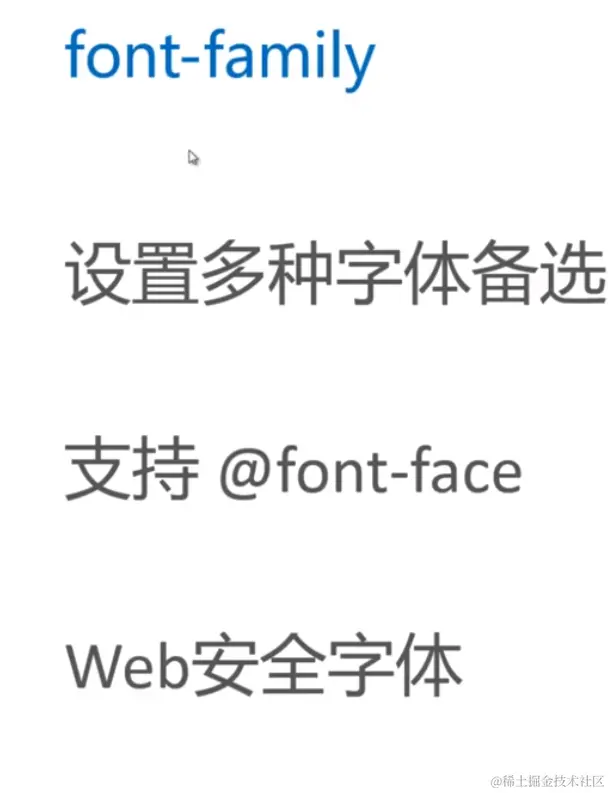

字体默认信息

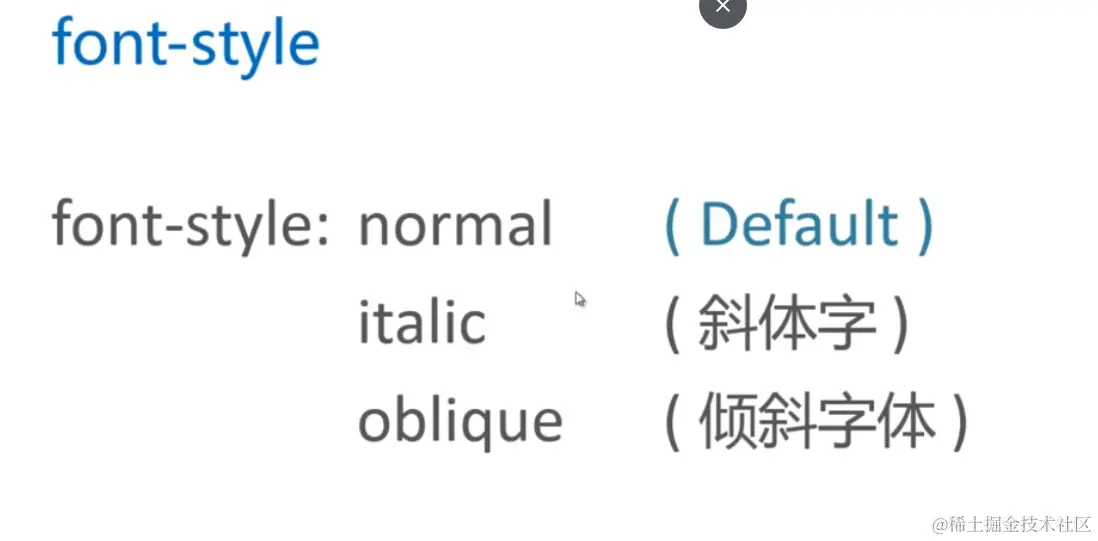

font-style
italic 是如果有设置的斜体就用斜体 没有的时候和normal一样
oblique是把字体倾斜

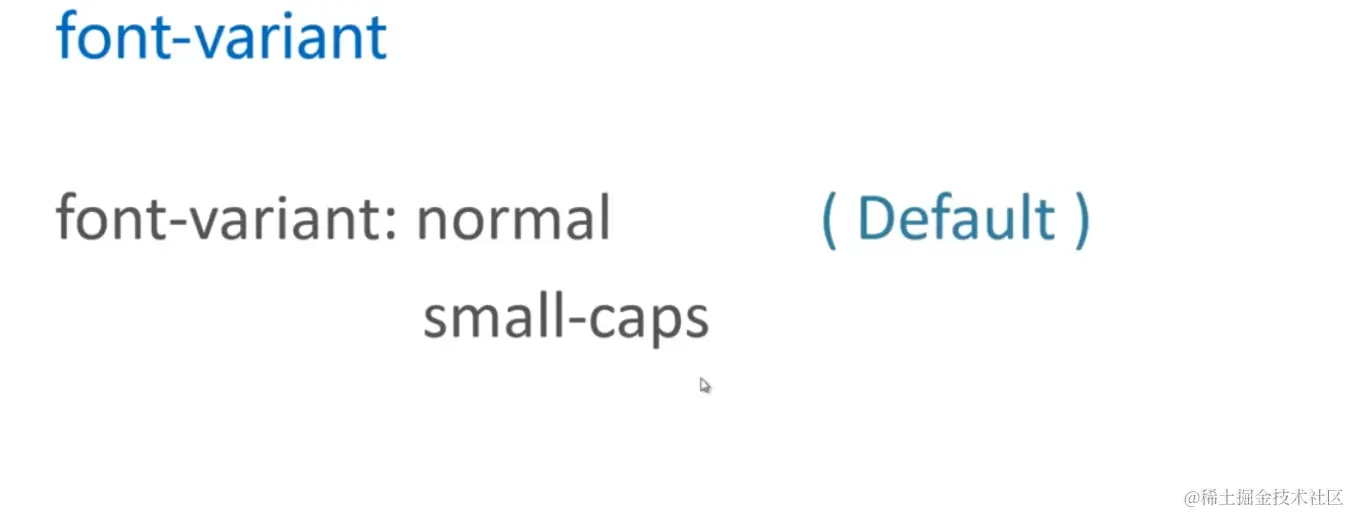

font-variant
把小写字母换成大写字母,但是比普通大写字母小一点,和小写字母一样大

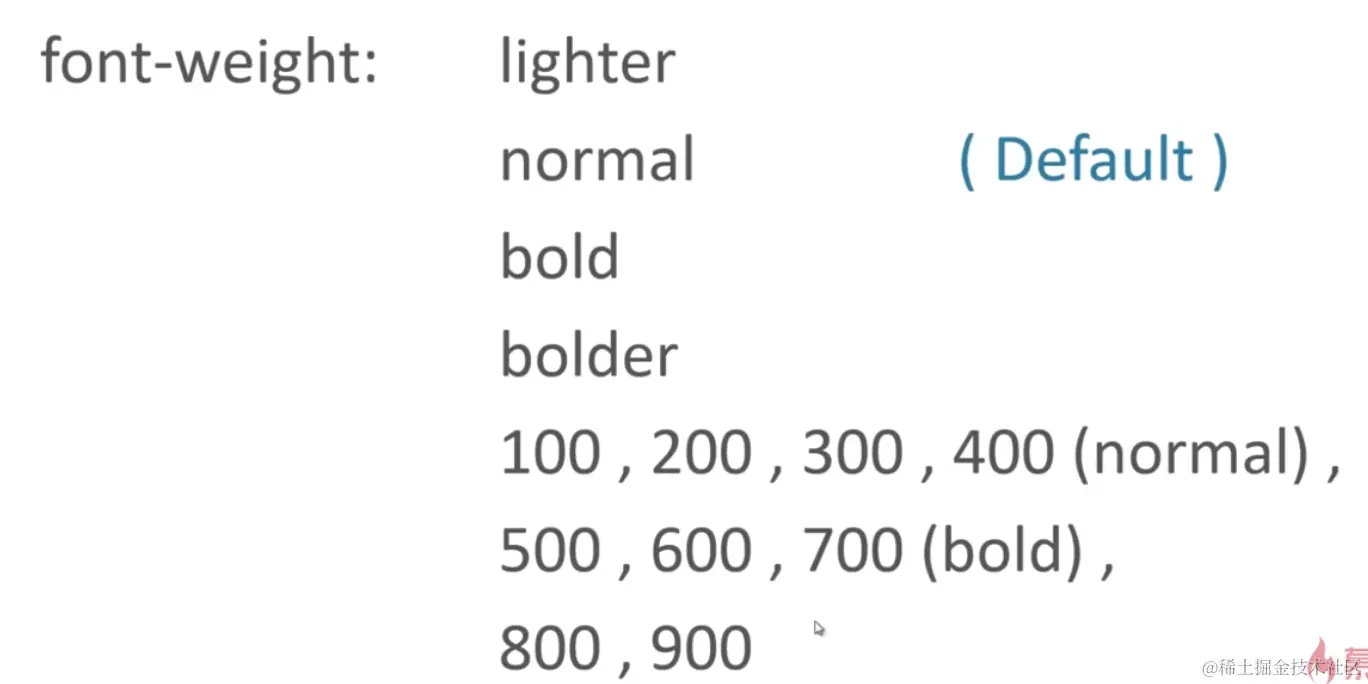

font-weight

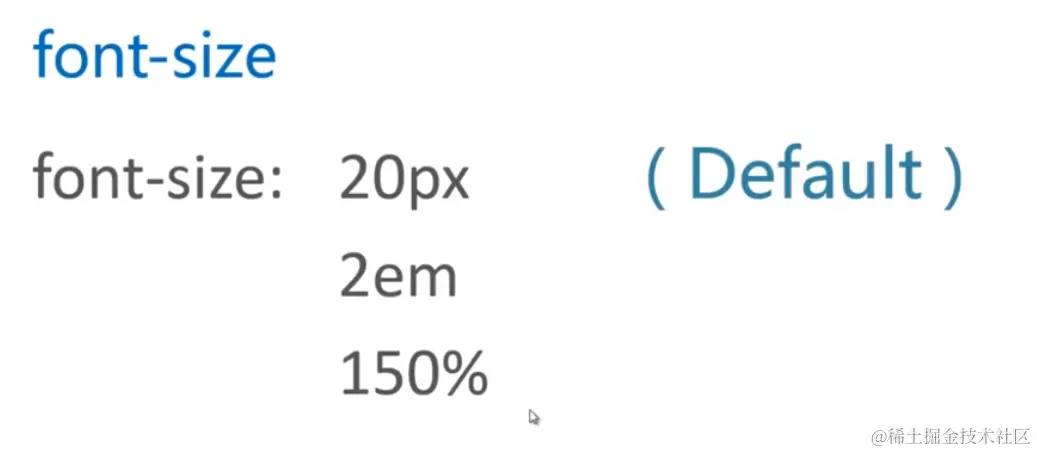

font-size
文本对齐
挺多种方式的,看网上

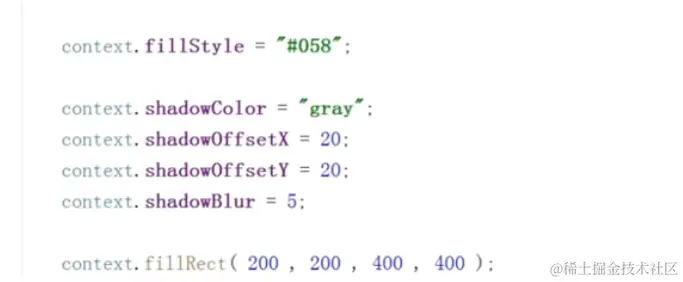

阴影
全局透明度
context.globalAlpha= 0~1

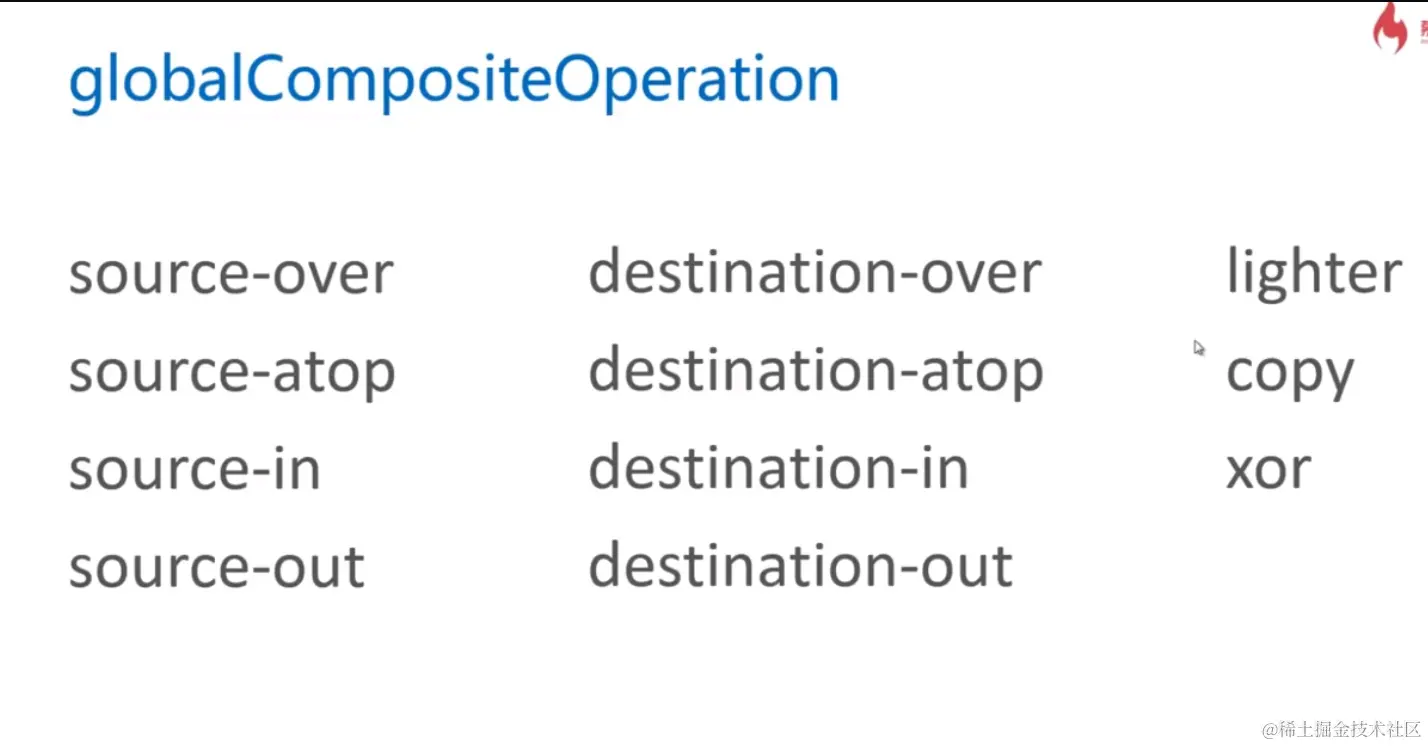

context.globalCompositeOperation 这个是后绘制的图形盖在前绘制的图形的图形是怎么样的
默认 source-over 后覆盖前面的
destination-over 是前面绘制的覆盖后面的
获取canvas的鼠标位置
标准的获得canvas鼠标位置的方法,不变得方法,从来都是这样获得鼠标位置
canvas本身不是透明的,会遮挡其他元素

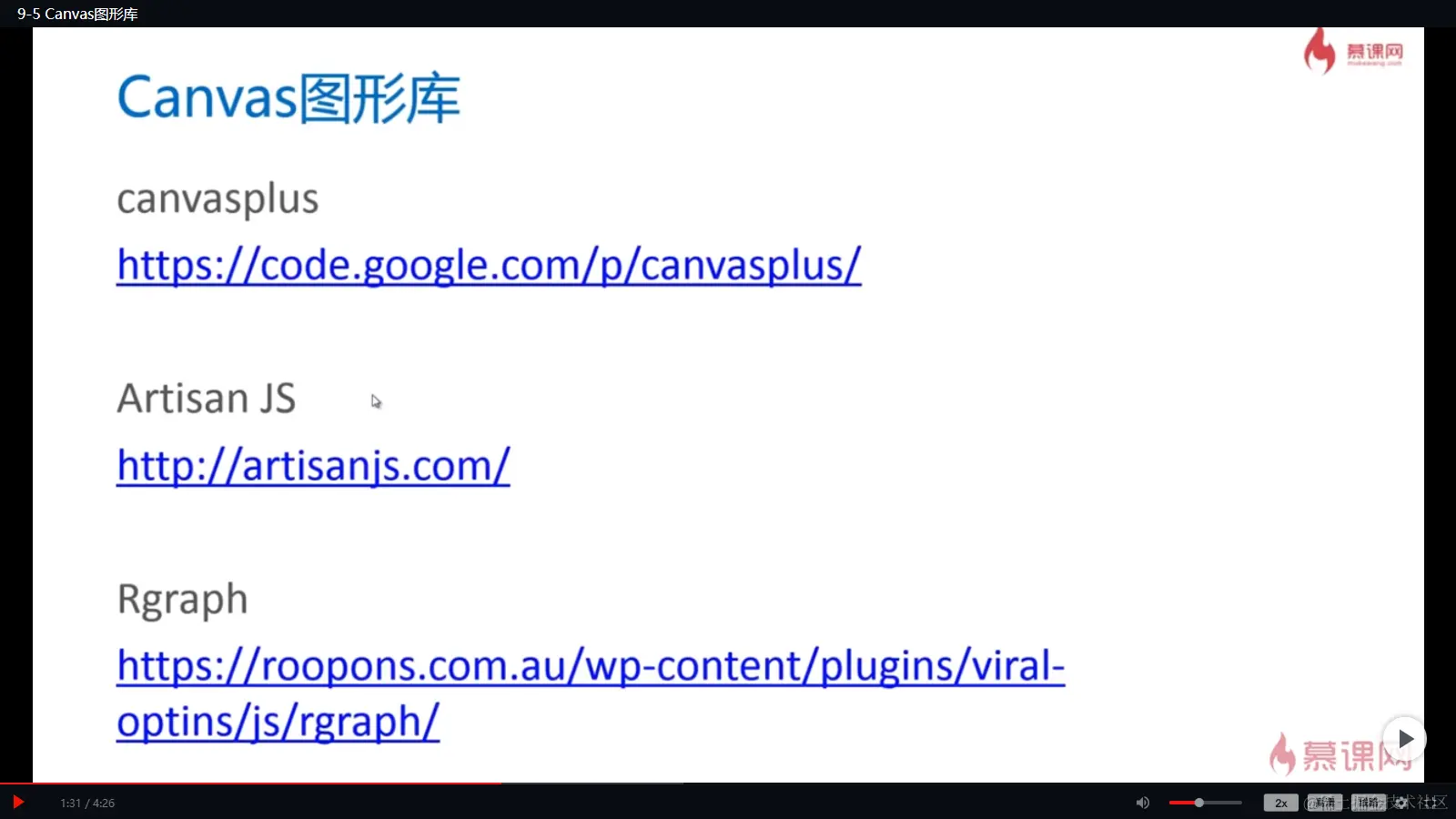

canvas图形库

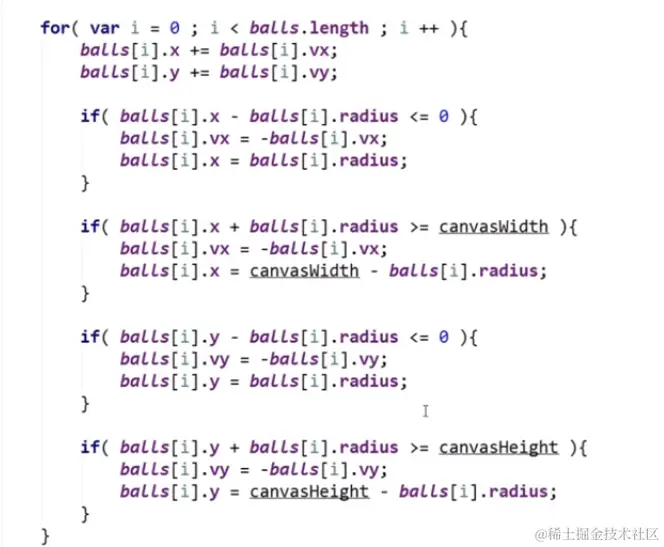

小球update状态
canvas图像渲染

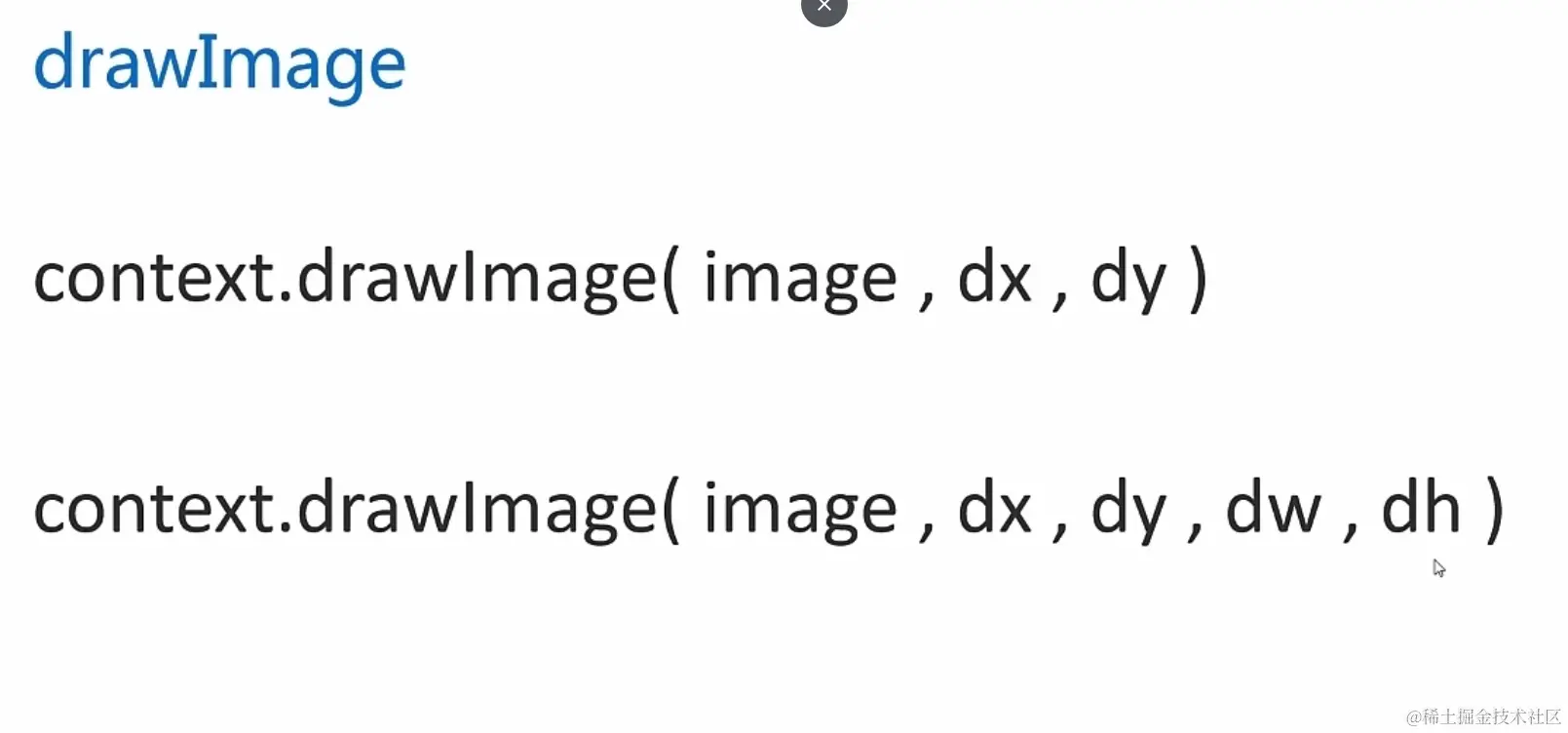

drawImage
dx,dy是起始的x,y值

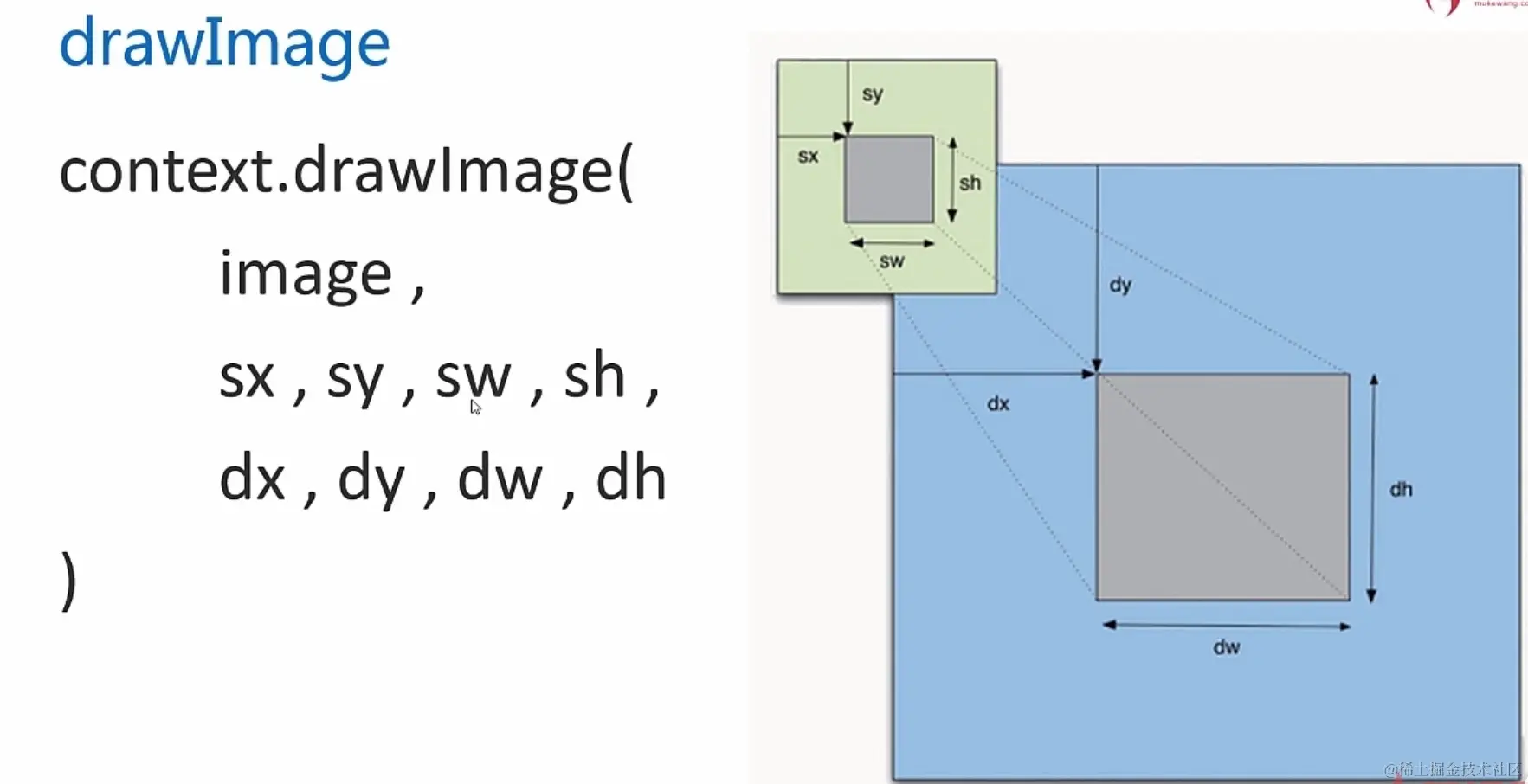

sx,sy,sw,sh都是对原图像操作
