JumpServer部署及应用

小隐乐乐
1,233 阅读9分钟

JumpServer部署及应用

一、简介

前面我们聊到了openvpn的部署和使用，它能够实现从互联网通过openvpn连接到公司内网服务器，从而进行远程管理；但openvpn有一个缺点它不能记录哪些用户在内网服务器上操作了什么，拥有客户端的证书和私钥以及ca的证书和客户端配置，就可以直接连接到公司内网，这从某些角度讲不是一个安全的解决方案；图片今天我们来聊一款和openvpn有类似功能的软件jumpserver；jumpserver和openvpn都可以让用户从互联网连接公司内网服务器；但通常jumpserver都不会放在互联网；它主要用作运维、开发、以及测试相关人员来利用它连接公司内网服务器，从而实现集中管理公司内网服务器；同时jumpserver还具有权限管理，用户管理，以及监控回放等等功能；

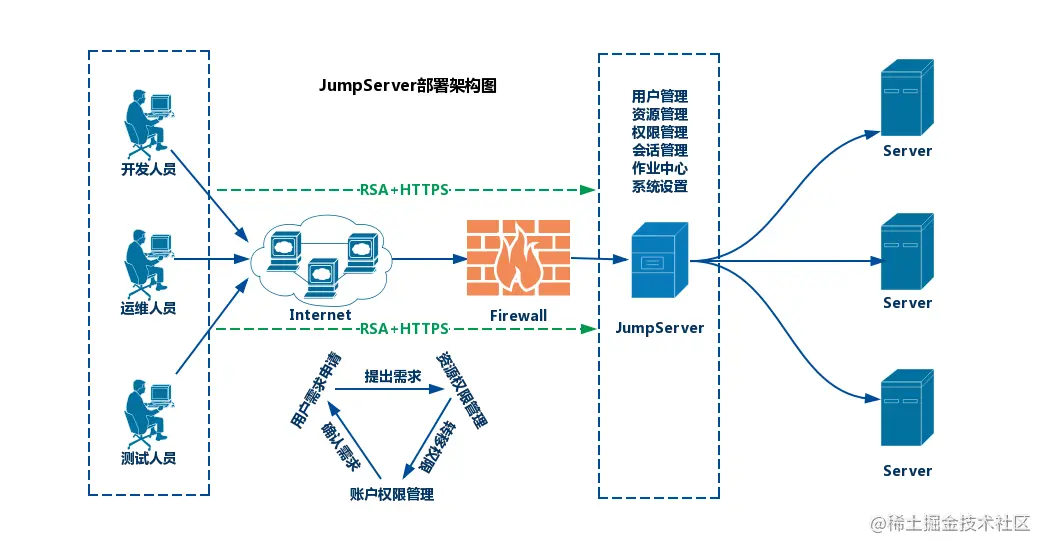

二、jumpserver架构图


三、jumpserver服务器安装

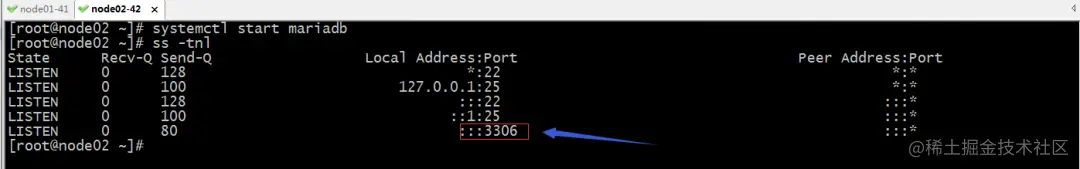

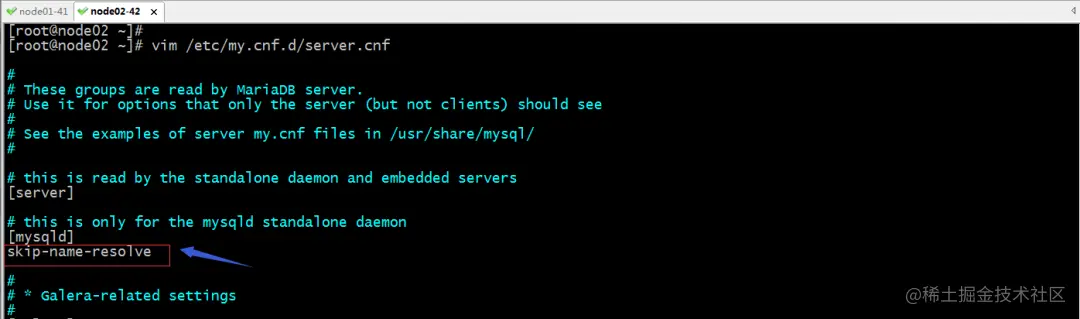

环境说明主机名称角色ip地址node01jumpserver web192.168.0.41node02mysql/redis192.168.0.42 1、在node02上部署mariadb（版本最低5.5.6，如果是mysql版本最低5.6）配置mariadb yum仓库[root@node02 ~]# cat /etc/yum.repos.d/mariadb.repo[mariadb]name=mariadb repobaseurl=https://mirrors.tuna.tsinghua.edu.cn/mariadb//mariadb-10.1.46/yum/centos/7/x86_64/gpgcheck=0[root@node02 ~]#安装MariaDB-server[root@node02 ~]# yum install -y MariaDB-server配置mariadb 忽略名称解析图片启动mariadb图片连接mariadb 创建数据库和用户[root@node02 ~]# mysqlWelcome to the MariaDB monitor. Commands end with ; or \g.Your MariaDB connection id is 3Server version: 10.1.46-MariaDB MariaDB Server Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. MariaDB [(none)]> create database jumpserver default charset 'utf8' collate 'utf8_bin';Query OK, 1 row affected (0.00 sec) MariaDB [(none)]> grant all on jumpserver.* to 'jumpserver'@'%' identified by 'admin123.com';Query OK, 0 rows affected (0.00 sec) MariaDB [(none)]> flush privileges;Query OK, 0 rows affected (0.00 sec) MariaDB [(none)]>验证：使用jumpserver登录数据库[root@node02 ~]# mysql -ujumpserver -padmin123.com -h192.168.0.42Welcome to the MariaDB monitor. Commands end with ; or \g.Your MariaDB connection id is 4Server version: 10.1.46-MariaDB MariaDB Server Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. MariaDB [(none)]> show databases;+--------------------+| Database |+--------------------+| information_schema || jumpserver || test |+--------------------+3 rows in set (0.01 sec) MariaDB [(none)]> exitBye[root@node02 ~]#ok,到此数据服务就准备好了；2、在node02上部署redis安装redis[root@node02 ~]# yum -y install redis配置redis监听本机所有地址，并设置密码[root@node02 ~]# grep -Ei "^(bind|requirepass)" /etc/redis.confbind 0.0.0.0requirepass admin123.com[root@node02 ~]#启动redis图片验证：登录redis[root@node02 ~]# redis-cli -h 192.168.0.42192.168.0.42:6379> KEYS *(error) NOAUTH Authentication required.192.168.0.42:6379> AUTH admin123.comOK192.168.0.42:6379> KEYS *(empty list or set)192.168.0.42:6379> exit[root@node02 ~]#到此redis就准备好了3、在node01上部署jumpserver web 容器配置docker-ce的yum源[root@node01 ~]# cat /etc/yum.repos.d/docker-ce.repo[docker-ce-stable]name=Docker CE Stable - $basearchbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/$basearch/stableenabled=1gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-stable-debuginfo]name=Docker CE Stable - Debuginfo $basearchbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/debug-$basearch/stableenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-stable-source]name=Docker CE Stable - Sourcesbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/source/stableenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-edge]name=Docker CE Edge - $basearchbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/$basearch/edgeenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-edge-debuginfo]name=Docker CE Edge - Debuginfo $basearchbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/debug-$basearch/edgeenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-edge-source]name=Docker CE Edge - Sourcesbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/source/edgeenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-test]name=Docker CE Test - $basearchbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/$basearch/testenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-test-debuginfo]name=Docker CE Test - Debuginfo $basearchbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/debug-$basearch/testenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-test-source]name=Docker CE Test - Sourcesbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/source/testenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-nightly]name=Docker CE Nightly - $basearchbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/$basearch/nightlyenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-nightly-debuginfo]name=Docker CE Nightly - Debuginfo $basearchbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/debug-$basearch/nightlyenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg [docker-ce-nightly-source]name=Docker CE Nightly - Sourcesbaseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/7/source/nightlyenabled=0gpgcheck=1gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg[root@node01 ~]#安装docker-ce[root@node01 ~]# yum install -y docker-ce启动docker[root@node01 ~]# systemctl start docker[root@node01 ~]# docker infoClient: Debug Mode: false Server: Containers: 0 Running: 0 Paused: 0 Stopped: 0 Images: 0 Server Version: 19.03.13 Storage Driver: overlay2 Backing Filesystem: xfs Supports d_type: true Native Overlay Diff: true Logging Driver: json-file Cgroup Driver: cgroupfs Plugins: Volume: local Network: bridge host ipvlan macvlan null overlay Log: awslogs fluentd gcplogs gelf journald json-file local logentries splunk syslog Swarm: inactive Runtimes: runc Default Runtime: runc Init Binary: docker-init containerd version: 8fba4e9a7d01810a393d5d25a3621dc101981175 runc version: dc9208a3303feef5b3839f4323d9beb36df0a9dd init version: fec3683 Security Options: seccomp Profile: default Kernel Version: 3.10.0-693.el7.x86_64 Operating System: CentOS Linux 7 (Core) OSType: linux Architecture: x86_64 CPUs: 2 Total Memory: 1.781GiB Name: node01.test.org ID: JQY2:LCCM:EU6J:ARI7:UCEL:5HUV:FGE4:6RTY:PWR3:NKJI:EA3K:BKSA Docker Root Dir: /var/lib/docker Debug Mode: false Registry: https://index.docker.io/v1/ Labels: Experimental: false Insecure Registries: 127.0.0.0/8 Live Restore Enabled: false [root@node01 ~]#配置docker加速器[root@node01 ~]# cat /etc/docker/daemon.json{ "registry-mirrors": ["https://registry.docker-cn.com","https://cyr1uljt.mirror.aliyuncs.com"]}[root@node01 ~]#重启docker[root@node01 ~]# systemctl restart docker使用doker info 命令验证加速器地址是否应用图片下载jumpserver web镜像[root@node01 ~]# docker imagesREPOSITORY TAG IMAGE ID CREATED SIZE[root@node01 ~]# docker pull jumpserver/jms_all:v2.4.0v2.4.0: Pulling from jumpserver/jms_all75f829a71a1c: Pull completef9c494d6df5d: Pull complete5135b4193f02: Pull complete918e815b1dc8: Pull complete0334369c4479: Pull complete64a0f2a7663a: Pull completeDigest: sha256:2081c88eca6dffb41bc42d8fe06d18c4379eacdbb354fa56dffd2a918738274dStatus: Downloaded newer image for jumpserver/jms_all:v2.4.0docker.io/jumpserver/jms_all:v2.4.0[root@node01 ~]# docker imagesREPOSITORY TAG IMAGE ID CREATED SIZEjumpserver/jms_all v2.4.0 3418bbaaded1 9 days ago 1.54GB[root@node01 ~]#编写生成SECRET_KEY和``BOOTSTRAP_TOKEN的脚本``[root@node01 ~]# cat key_gen.sh#!/bin/bashif [ ! "$SECRET_KEY" ]; then SECRET_KEY=cat /dev/urandom | tr -dc A-Za-z0-9 | head -c 50; echo "SECRET_KEY=$SECRET_KEY" >> ~/.bashrc; echo $SECRET_KEY;else echo $SECRET_KEY;fi if [ ! "$BOOTSTRAP_TOKEN" ]; then BOOTSTRAP_TOKEN=cat /dev/urandom | tr -dc A-Za-z0-9 | head -c 16; echo "BOOTSTRAP_TOKEN=$BOOTSTRAP_TOKEN" >> ~/.bashrc; echo $BOOTSTRAP_TOKEN;else echo $BOOTSTRAP_TOKEN;fi[root@node01 ~]#提示：上面脚本主要是判断是否有SECRET_KEY和BOOTSTRAP这两个key，如果没有就生成，并把SECRET_KEY保存到SECRET_KEY并放到当前家目录的.bashrc中，并打印出来，如果有就直接打印出来；运行脚本生成SECRET_KEY和``BOOTSTRAP_TOKEN``[root@node01 ~]# bash key_gen.shwIUaeZtCbtTNUDL9igEIImALjjaMo9ygPwfMWmPZcyWD0c3K9QLx15DW9xDxqOkiCq[root@node01 ~]#提示：这两个随机密钥很重要，它用来加密数据库字段用的，所以在环境迁移和升级都会用到这两个key；创建用户保存jumpserver容器中的数据目录[root@node01 ~]# mkdir /data/jumpserver/ -pvmkdir: created directory ‘/data’mkdir: created directory ‘/data/jumpserver/’[root@node01 ~]#启动jumpserver/jms_all:v2.4.0镜像为容器[root@node01 ~]# docker run --name jms_all -d \> -v /data/jumpserver/:/opt/jumpserver/data \> -p 80:80 \> -p 2222:2222 \> -e SECRET_KEY=wIUaeZtCbtTNUDL9igEIImALjjaMo9ygPwfMWmPZcyWD0c3K9Q \> -e BOOTSTRAP_TOKEN=Lx15DW9xDxqOkiCq \> -e DB_HOST=192.168.0.42 \> -e DB_PORT=3306 \> -e DB_USER=jumpserver \> -e DB_PASSWORD=admin123.com \> -e DB_NAME=jumpserver \> -e REDIS_HOST=192.168.0.42 \> -e REDIS_PORT=6379 \> -e REDIS_PASSWORD=admin123.com \> --privileged=true \> jumpserver/jms_all:v2.4.08974115a714c5000bac47a8a457190408861ad1967429435ad4f6a0b838c2fe3[root@node01 ~]# docker psCONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES8974115a714c jumpserver/jms_all:v2.4.0 "./entrypoint.sh" 14 seconds ago Up 12 seconds 0.0.0.0:80->80/tcp, 0.0.0.0:2222->2222/tcp jms_all[root@node01 ~]# ss -tnlState Recv-Q Send-Q Local Address:Port Peer Address:Port LISTEN 0 128 *:22 *:* LISTEN 0 100 127.0.0.1:25 *:* LISTEN 0 128 :::2222 :::* LISTEN 0 128 :::80 :::* LISTEN 0 128 :::22 :::* LISTEN 0 100 ::1:25 :::* [root@node01 ~]#提示：以上启动容器主要指定了mariadb和redis服务器的相关地址和密码端口信息；其中在宿主机上暴露了80和2222端口；查看日志图片提示：使用docker logs -f 容器id 能够看到上图中的信息，说明jumpserver容器就跑起来了；访问jumpserver图片提示：访问jumpserver容器所在主机的ip地址即可访问到jumpserver，默认用户名和密码都是admin；图片提示：第一次登陆时，它会让我们重设密码；图片提示：重设密码后，重新登录，jumpserver的首页就是上图这样；后续我们就可以在这个界面来管理内网服务器了；到此jumpserver服务器就搭建好了；

四、jumpserver使用

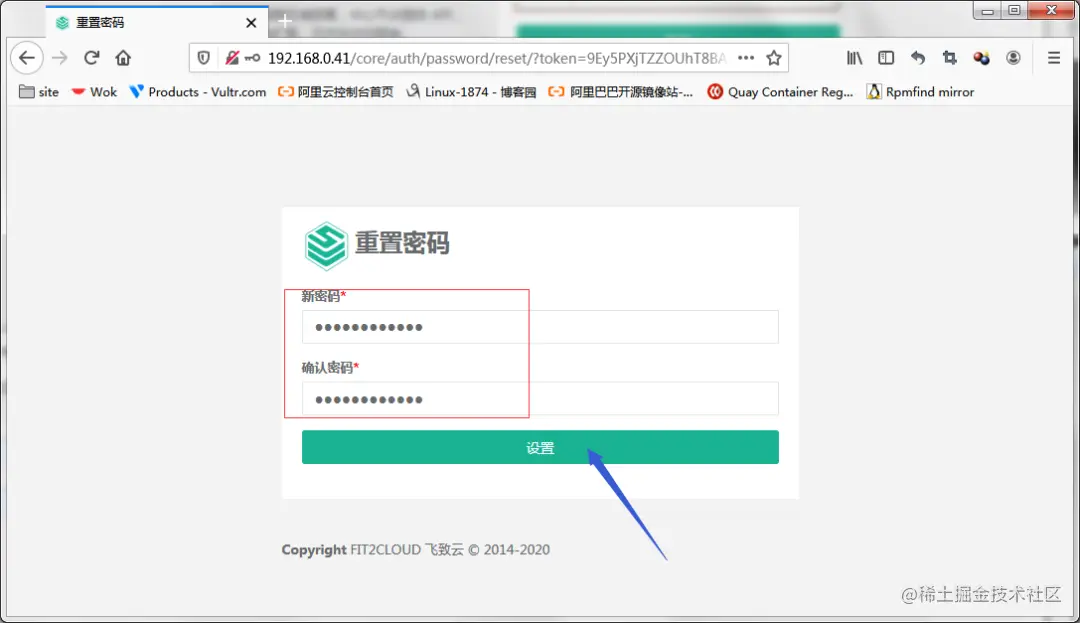

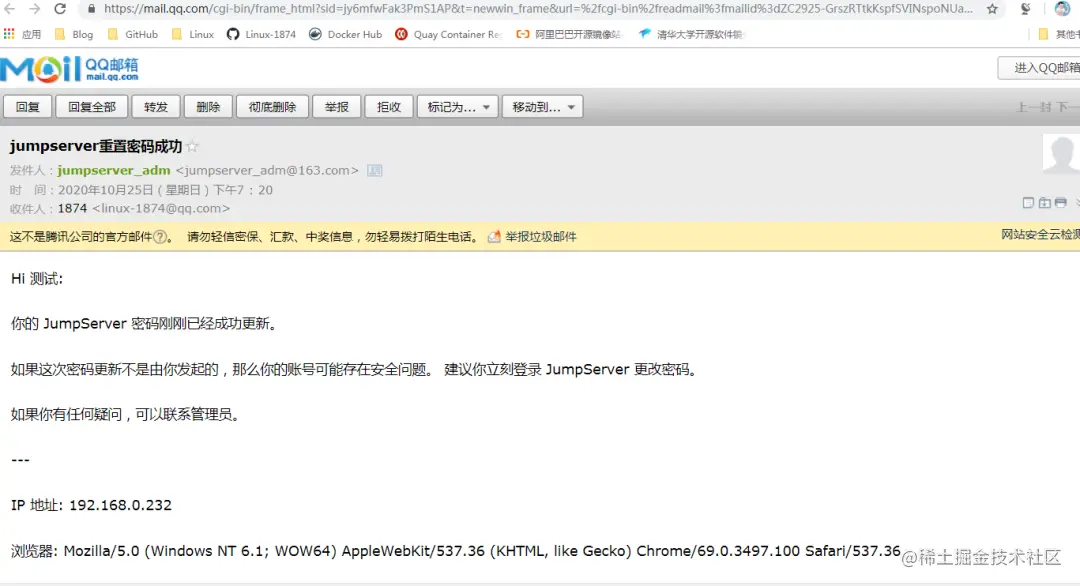

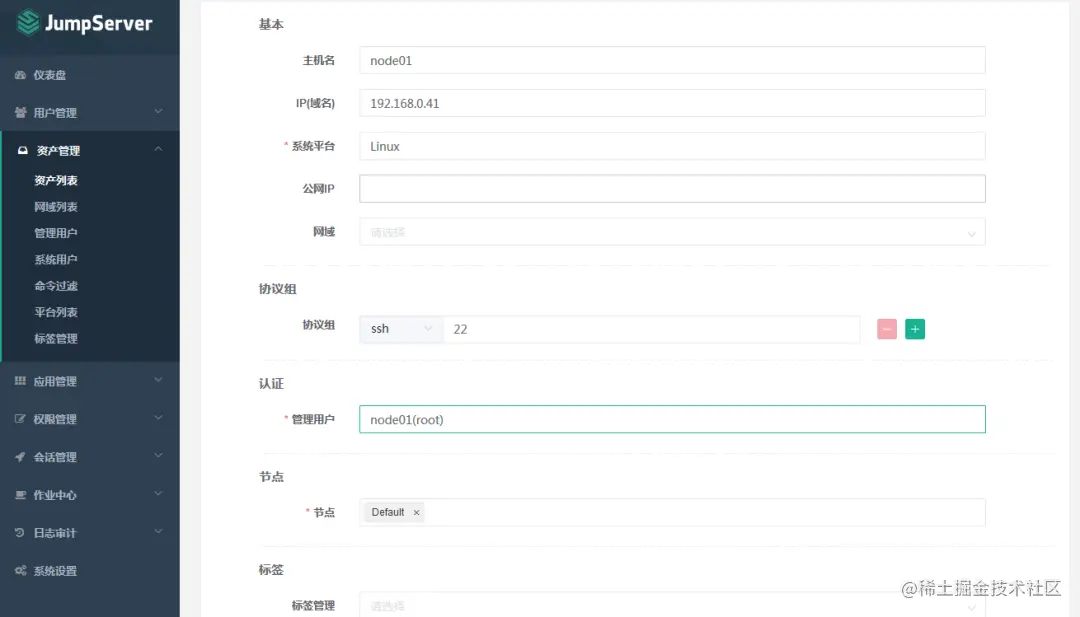

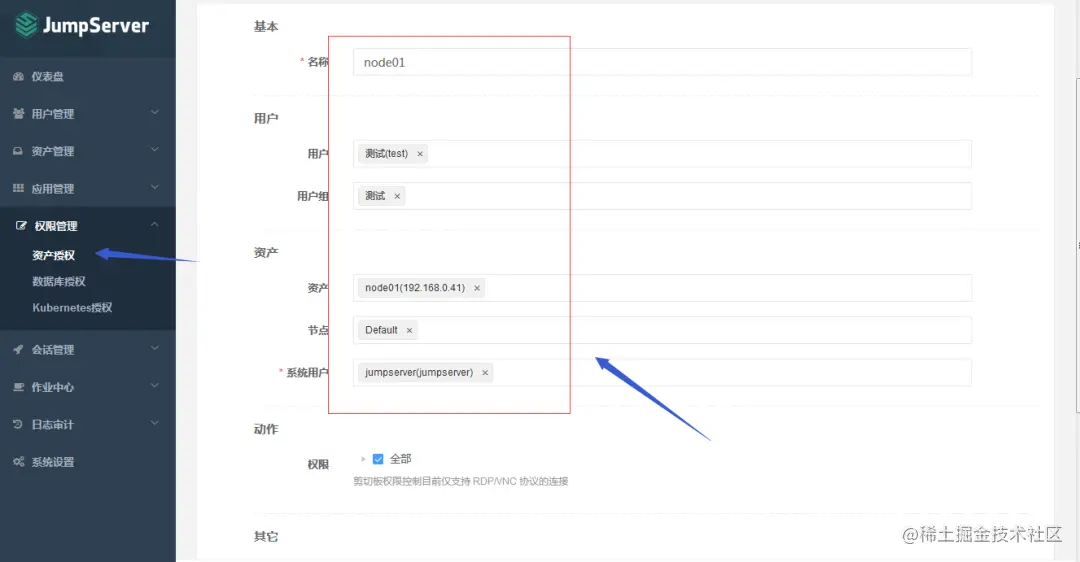

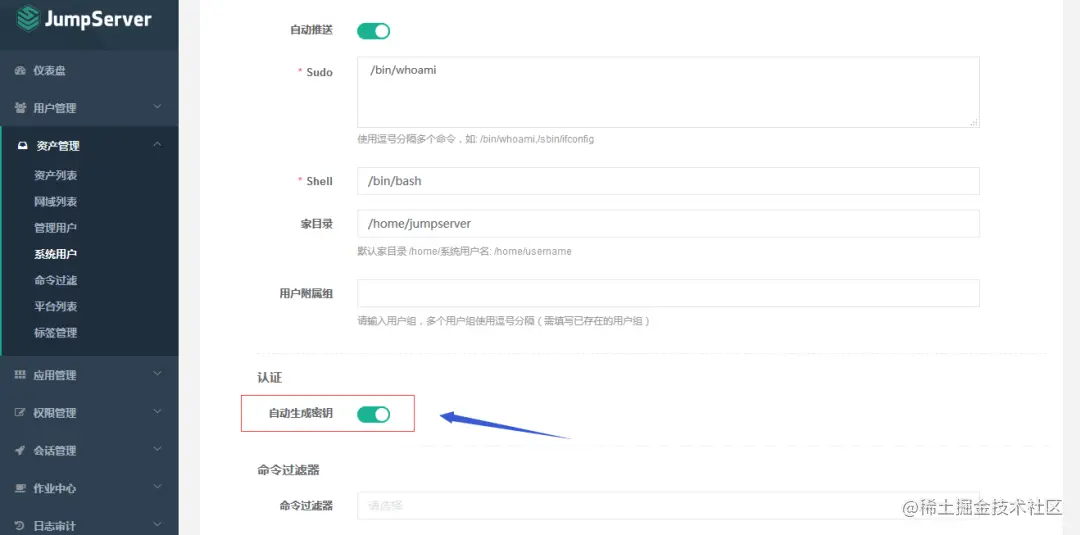

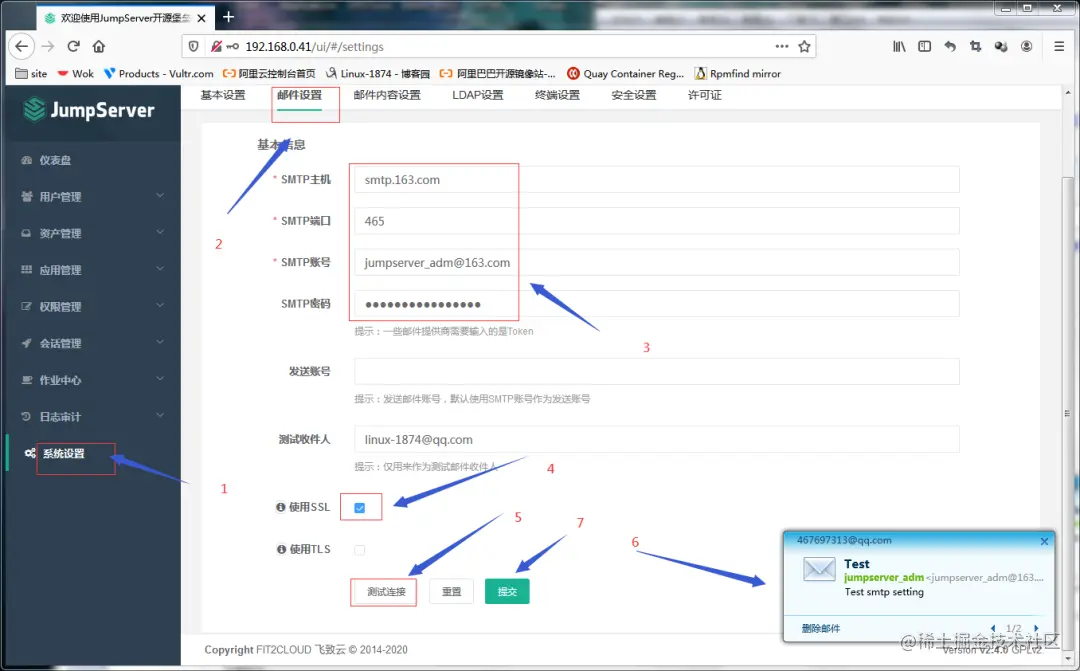

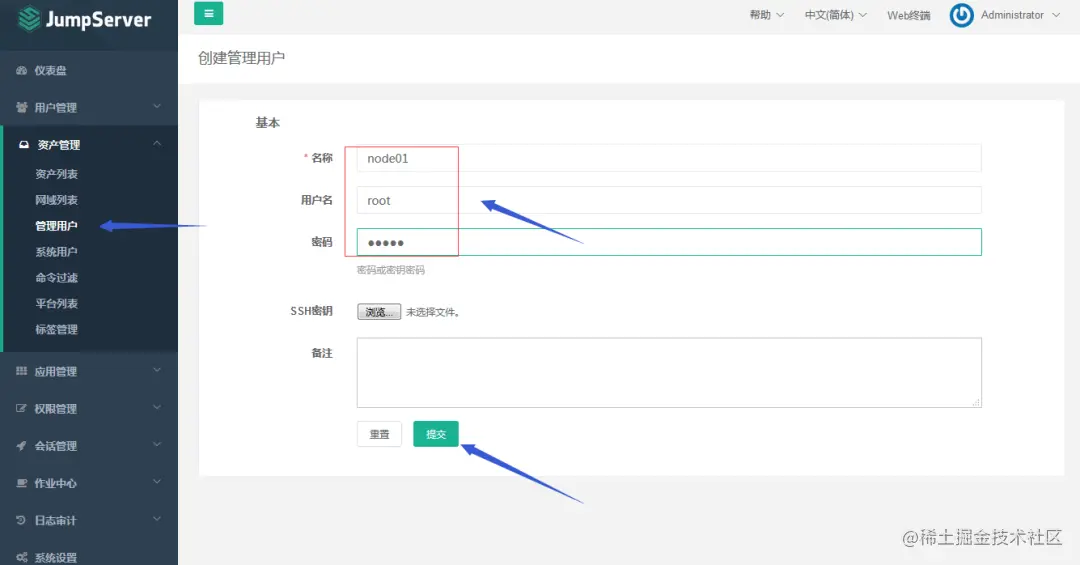

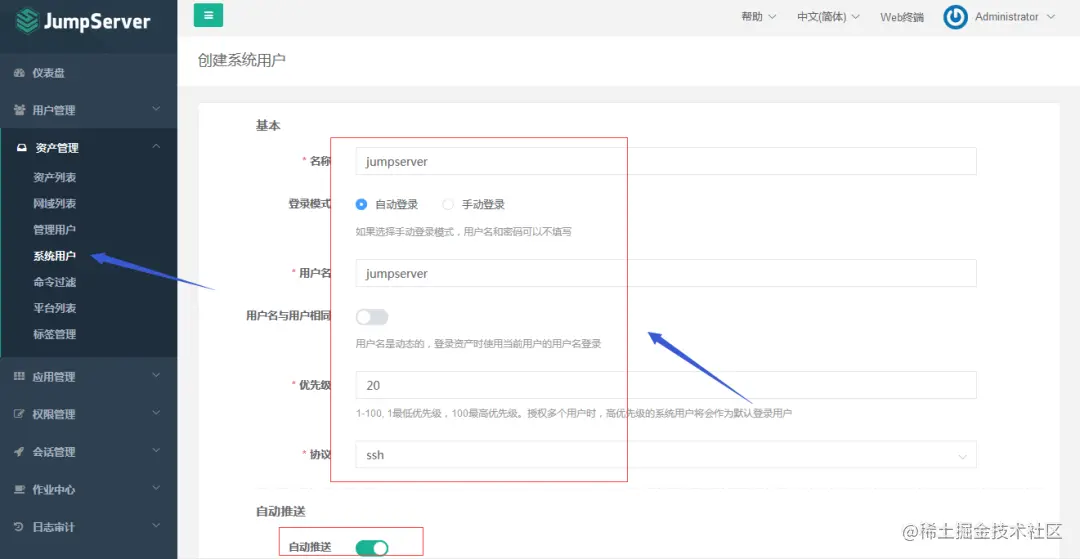

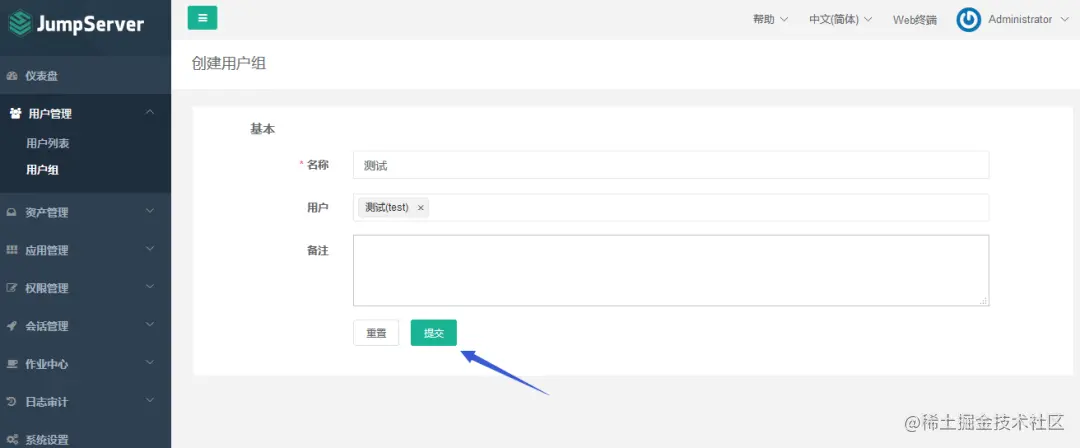

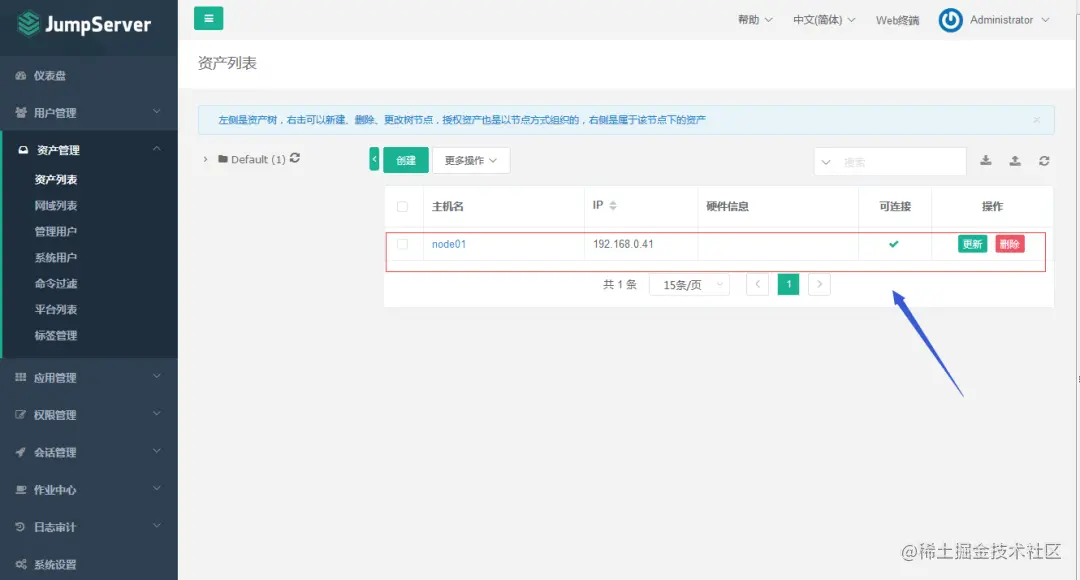

1、jumpserver基本设置图片提示：基本设置是必须设置当前jumpserver的url和邮件主题前缀；这样在用户收到邮件中的链接都会指向这个jumpserver的url;2、配置jumpserver发邮件的邮件服务器和用户名密码图片提示：在系统设置--->邮件设置，把对应的账号信息，邮件服务器信息都填写好，然后测试连接，如果可以正常收到邮件，说明邮件服务器信息和邮件用户名密码没有问题；最后点提交；3、创建用户提示：在用户管理--->用户列表--->创建；填写好用户相关信息后，点击最下面的提交；提示：新建用户成功以后，对应的用户邮箱就会收到一份有jumpserver发送到用户创建成功的邮件，用户可以点击此邮件中的链接进行密码设定；提示：密码设定好了，点击设置；用户会收到一份密码更新成功的邮件；图片4、创建用户组，并把test用户添加到对应的组中；图片提示：用户管理--->用户组---->创建，填写好组信息和选择好用户后，点击提交即可；5、jumpserver 资产管理--->管理用户创建图片提示：资产管理---->管理用户---->创建，填写好对应被管控端的管理员和密码点击提交；管理用户是资产（被控服务器）上的 root，或拥有 NOPASSWD: ALL sudo 权限的用户， JumpServer 使用该用户来 推送系统用户、获取资产硬件信息 等。6、创建系统用户，这里的系统用户是指我们使用jumpserver登录到对应的被管控主机时用的用户图片图片提示：资产管理--->系统用户--->新建，填写好用户名，勾选自动推送和自动生成密钥，点击最下方的提交即可；这里填写的用户会用作jumpserver上登录对应的主机用到用户，如果被管控端没有这个用户，jumpserver就会利用我们刚才添加的管理用户去创建一个这里的系统用户；7、创建资产图片提示：资产管理--->资产列表--->新建，填写对应被管控的的主机信息和ip地址信息，以及管理用户，点击最下方的提交；图片提示：提交完成后，我们就可以在资产列表中看到我们刚才添加到主机；8、资产授权图片提示：权限管理--->资产授权--->创建，填写好名称后，要选择用户和组以及资产和系统用户，然后点击最下方的提交；到此一个资源就授权给test用户和test组中的成员了；这里需要注意一点，一个节点中有很多server，如果你只想授权单台server给某个用户，下面的节点就留空，如果你想授权一个节点给用户你可以选择节点，上面的资产就可以留空，如果你又想授权单个资产和某个节点给用户，就选择对应的资产和节点即可；如果这里选择default节点，表示把default节点下的所有主机都授权给用户；默认default节点包含所有主机；验证：使用test用户登录jumpserver，看看test用户是否能够看到我们创建的资源？提示：首次登陆，它会让我们更新用户的信息，然后同一些条款，这个我们按照实际信息来修改即可；在我的资产中可以看到当前用户有点资产；验证：使用test用户连接node01看看是否可以连接到node01？提示：可以看到test用户是可以正常使用我们配置的jumpserver用户正常正常的连接到node01；9、查看用户操作回放图片提示：点击会话管理---->会话管理---->历史会话----> 找到对应会话后面的回放即可查看对应用户在过去会话中执行的操作；图片好了，jumpserver的基本操作就到此为止了，后续其他日志啊，都可以在web上点击对应的菜单查看，我这里就不过多阐述了
