三个问题,回顾前情提要。

ServiceMesh 解决什么问题?

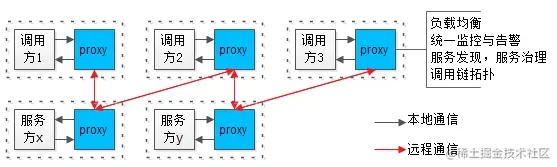

SM 本质是业务服务底层技术体系解耦

  • 一个进程实现业务逻辑(不管是调用方,还是服务提供方),biz,即上图白色方块

  • 一个进程实现底层技术体系,proxy,即上图蓝色方块

画外音:负载均衡、监控告警、服务发现与治理、调用链… 等诸多基础设施,都放到这一层实现。

什么是 Istio?

Istio 是 ServiceMesh 的产品化落地。

Istio 的分层架构设计如何?

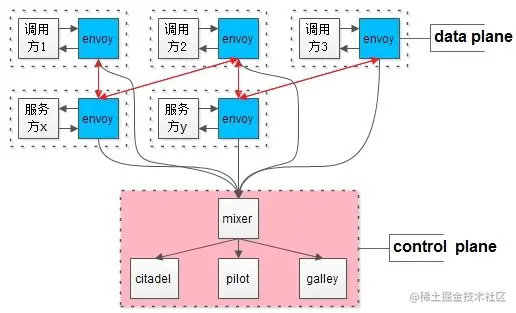

Istio 采用实施与控制分离的数据平面与控制平面两层架构。

数据平面

  • envoy(proxy):负责高效转发与策略落地 [核心]

控制平面

  • mixer:适配组件,数据平面与控制平面通过它交互

  • pilot:策略配置组件 [核心]

  • citadel:安全组件

  • galley:底层平台(例如:K8S)解耦组件

整个架构的核心是 envoy 与 pilot。

今天起,聊聊 Istio 的流控,典型如灰度发布。

就如同 ServiceMesh 的设计初衷,是技术体系与业务服务解耦一样,Istio 流控模型的本质,是流量控制与服务实例扩展的解耦,更具体的:

  • 用户只需要通过控制平面中的 Pilot 设定期望流量要以什么规则进行路由

  • 不需要规定服务实例 (service pods) 如何接收

  • 数据平面 Envoy 将从 Pilot 中获取规则和命令,然后落地各类分流策略

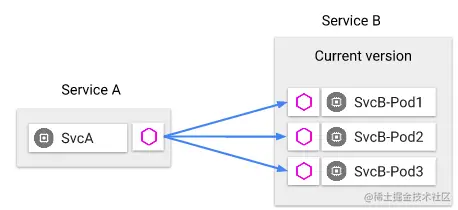

如上图所示,最开始时,ServiceA 访问旧版的 ServiceB。

画外音,业务与底层解耦:

(1)灰色圆形为业务 Svc 服务;

(2)紫色六边形为 Envoy 代理;

(3)服务与代理之间都是本地访问;

(4)跨网段之间都是 Envoy 代理交互(蓝色箭头);

如何进行灰度发布呢?

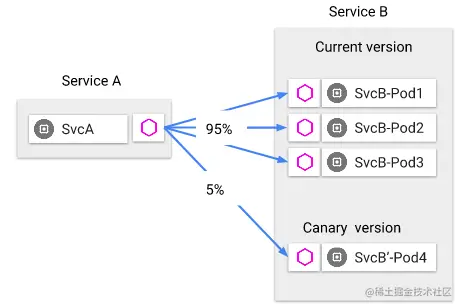

如上图所示,服务 A 调用服务 B,服务 B 要发布一个灰度版本,需要 5% 的流量打到服务 B 的新版本,只需要:

(1)部署服务 B 的新版本;

(2)控制平面 Pilot 上进行策略配置,策略同步到 Envoy;

(3)数据平面 Envoy 接收到策略配置,实时分流策略;

画外音:图形上没有画出 Pilot 和 Envoy 的交互。

搞定,这个过程业务服务与流量控制策略完全解耦,完美!

除了基于按流量比例分流的灰度发布,基于应用层的灰度发布通过 Istio 也非常容易实现。

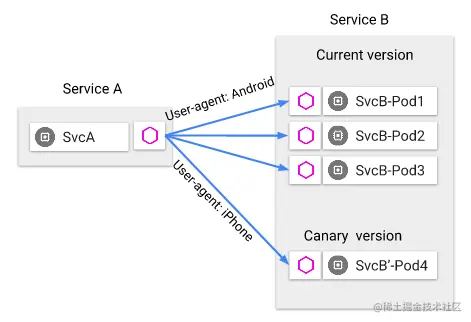

如上图所示,服务 B 要发布一个灰度版本,需要把 iPhone 的流量打到 B 的新版本,操作流程完全一样(部署服务,Pilot 控制,Envoy 实施),非常方便。

如果 Envoy 原来只支持按照流量比例分流,不支持基于应用层协议分流,此时只需要:

(1)升级 Envoy 的分流策略,以及策略控制端 Pilot;

(2)调用方服务 A 不需要升级;

(3)服务方服务 B 也不需要升级;

业务与底层基础设施完全解耦,完美!

画外音:这是 Service Mesh 的核心理念之一,详见《__ServiceMesh 究竟解决什么问题》。

如果是用传统微服务框架的方式,需要框架升级,调用方与服务方均需要配合升级与重启。

最近下班都比较晚,今天先写到这里。Pilot 的分层架构如何,它又是如何与 Envoy 配合实现流控的,且听下回分解。

思路比结论重要。
