许久没有更新技术博文了，给自己挖一个新坑：语义分割系列文章，先从最简单的语义分割基础与开发环境搭建开始讲解。
一、前言
许久没有更新技术博文了，给自己挖一个新坑：语义分割系列文章。
该系列文章的内容有：
- Pytorch 的基本使用
- 语义分割算法讲解
先从最简单的语义分割基础与开发环境搭建开始讲解。
二、语义分割
语义分割是什么？
语义分割（semantic segmentation） : 就是按照 “语义” 给图像上目标类别中的每一点打一个标签，使得不同种类的东西在图像上被区分开来。可以理解成像素级别的分类任务，直白点，就是对每个像素点进行分类。

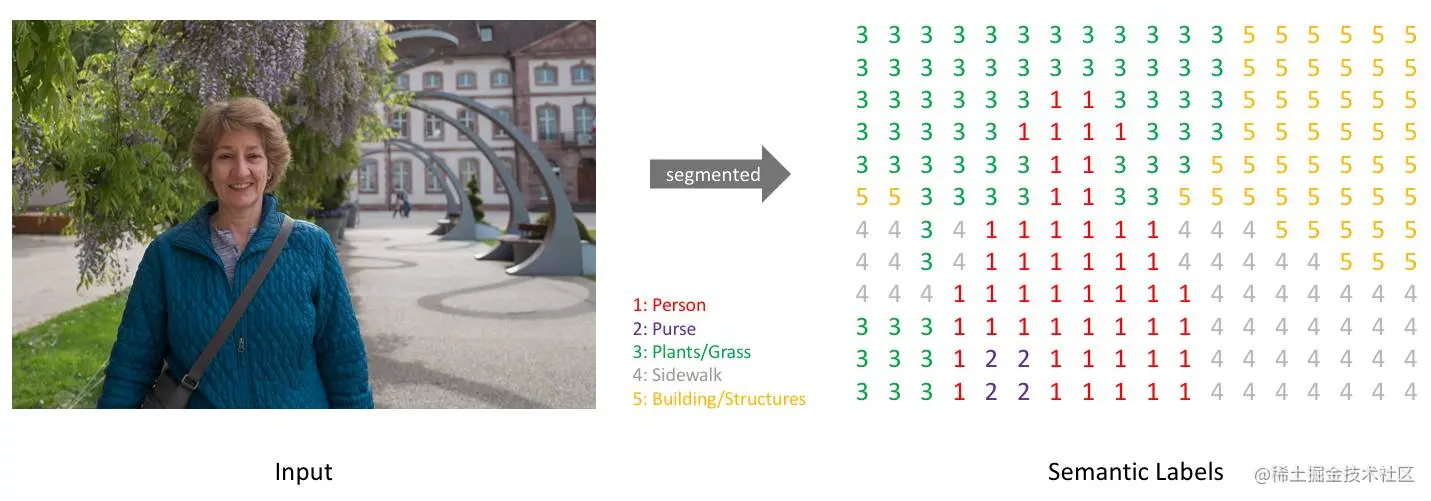

简而言之，我们的目标是给定一幅 RGB 彩色图像（高 x 宽 x3）或一幅灰度图像（高 x 宽 x1），输出一个分割图谱，其中包括每个像素的类别标注（高 x 宽 x1）。具体如下图所示：

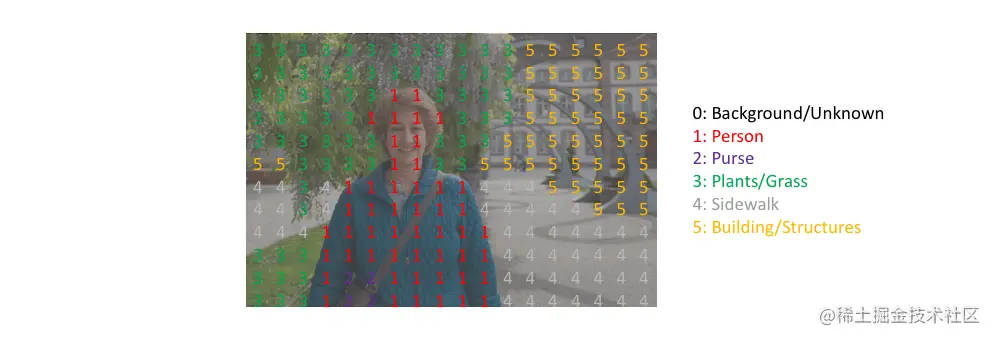

注意：为了视觉上清晰，上面的预测图是一个低分辨率的图。在实际应用中，分割标注的分辨率需要与原始图像的分辨率相同。
这里对图片分为五类：Person（人）、Purse（包）、Plants/Grass（植物 / 草）、Sidewalk（人行道）、Building/Structures（建筑物）。

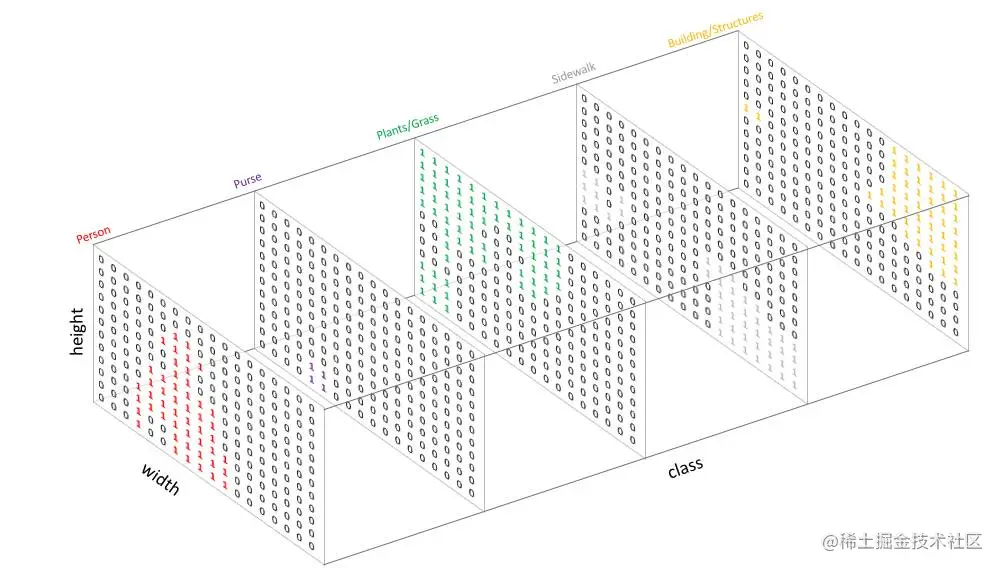

与标准分类值（standard categorical values）的做法相似，这里也是创建一个 one-hot 编码的目标类别标注——本质上即为每个类别创建一个输出通道。因为上图有 5 个类别，所以网络输出的通道数也为 5，如下图所示：
如上图所示，预测的结果可以通过对每个像素在深度上求 argmax 的方式被整合到一张分割图中。进而，我们可以轻松地通过重叠的方式观察到每个目标。
argmax 的方式也很好理解。如上图所示，每个通道只有 0 或 1，以 Person 的通道为例，红色的 1 表示为 Person 的像素，其他像素均为 0。其他通道也是如此，并且不存在同一个像素点在两个以上的通道均为 1 的情况。因此，通过 argmax 就找到每个像素点的最大索引通道值。最终得到结果为：
当只有一层通道被重叠至原始图像时，我们称之为 mask，即只指示某一特定类别所存在的区域。

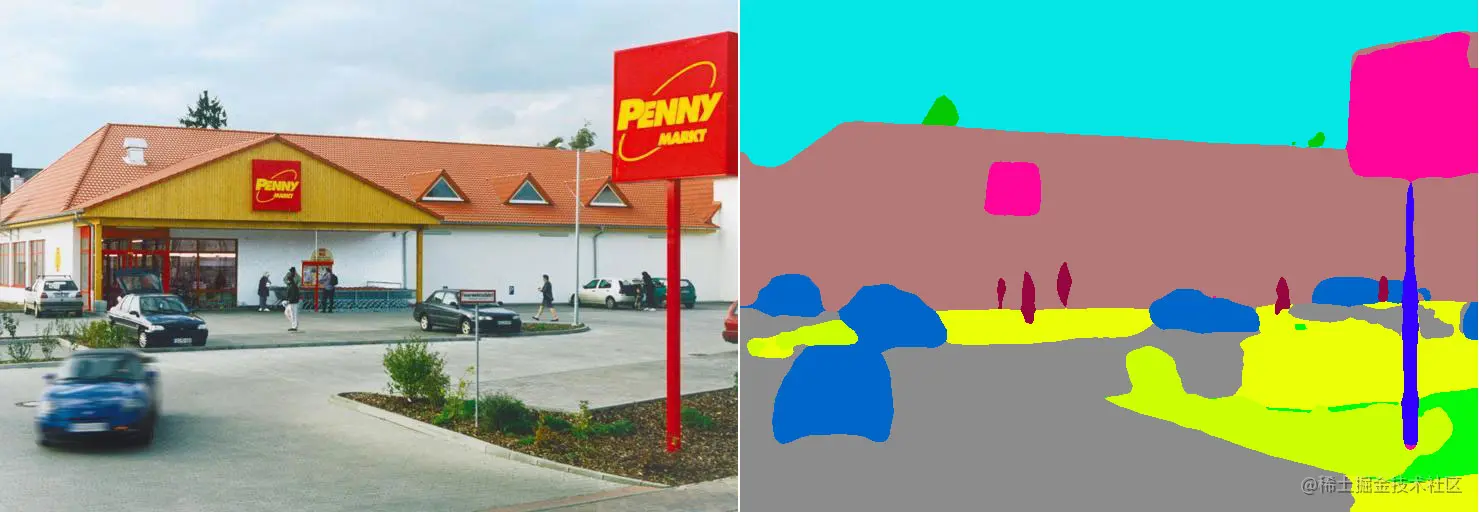

高分辨率的结果如下图所示，不同的颜色代表不同的类别：
三、数据集
常见的语义分割算法属于有监督学习，因此标注好的数据集必不可少。
公开的语义分割数据集有很多，目前学术界主要有三个 benchmark（数据集）用于模型训练和测试。
第一个常用的数据集是 Pascal VOC 系列。这个系列中目前较流行的是 VOC2012，Pascal Context 等类似的数据集也有用到。
第二个常用的数据集是 Microsoft COCO。COCO 一共有 80 个类别，虽然有很详细的像素级别的标注，但是官方没有专门对语义分割的评测。这个数据集主要用于实例级别的分割以及图片描述。所以 COCO 数据集往往被当成是额外的训练数据集用于模型的训练。
第三个数据集是辅助驾驶（自动驾驶）环境的 Cityscapes，使用比较常见的 19 个类别用于评测。
可以用于语义分割训练的数据集有很多：
- Pascal Voc 2012：比较常见的物体分类，共 21 个类别；
- MS COCO：由微软赞助，几乎成为了图像语义理解算法性能评价的 “标准” 数据集，共 80 个类别；
- Cityscapes：包含 50 个欧洲城市不同场景、不同背景、不同季节的街景的 33 类标注物体；
- Pascal-Context：对于 PASCAL-VOC 2010 识别竞赛的扩展，共 59 个类别；
- KITTI：用于移动机器人及自动驾驶研究的最受欢迎的数据集之一，共 11 个类别；
- NYUDv2：2.5 维数据集，它包含 1449 张由微软 Kinect 设备捕获的室内的 RGB-D 图像；
- SUN-RGBD：由四个 RGB-D 传感器得来，包含 10000 张 RGB-D 图像，尺寸与 PASCAL VOC 一致；
- ADE20K_MIT：一个场景理解的新的数据集，这个数据集是可以免费下载的，共 151 个类别。
数据集有很多，本系列教程不局限于具体数据集，可能也会用到 Kaggle 比赛之类的数据集，具体每个数据集怎么处理，数据集的格式是什么样的，后续文章用到什么数据集会具体讲解。
四、GPU 机器
对于语义分割任务，有个带有高端 GPU 显卡的机器还是非常有必要的，如果没有，训练收敛会很慢。
最佳的开发环境为 Linux，因为在公司的日常工作，基本都是使用 Linux 云服务器进行模型开发的工作，提前适应 Linux 操作系统还是有好处的。
对于学生党，如果实验室是做深度学习方向研究的，并且资源完备，那么 GPU 服务器应该还是能有的，对于 GPU 服务器的问题不用愁。
但可能由于条件限制，实验室没有配备 GPU 服务器，还想学习深度学习相关的知识，有三种方法：
1、免费云服务器 Google Colab
勉强可以一用的是 Google Colab，它是一个 Google 提供的免费 GPU 服务器，提供的 GPU 算力还算可以，但是它的主要问题在于需要翻墙和存储空间小，Google Colab 的存储空间是通过挂载 Google Drive 得到的，Google Drive 只提供 15G 的免费存储空间，想要扩展空间，还是需要花钱的。
想使用免费云服务器 Google Colab 的，可以自行百度教程。
2、阿里云付费 GPU 云服务器
阿里云提供 GPU 云服务器资源，有两种付费模式：包月和按流量付费。有 P4 服务器，甚至吊炸天的 V100 服务器。性能强劲，价格也很感人，两个字形容就是很贵，个人使用者并不推荐购买。除了阿里云提供 GPU 云服务，腾讯、百度、华为都有相应的服务，但是都很贵。
3、配置一台电脑主机
可以自己配置一台台式主机，也算是对自己的一种投资。配置一台不错的，可以用于深度学习训练的主机需要 6000 元左右。

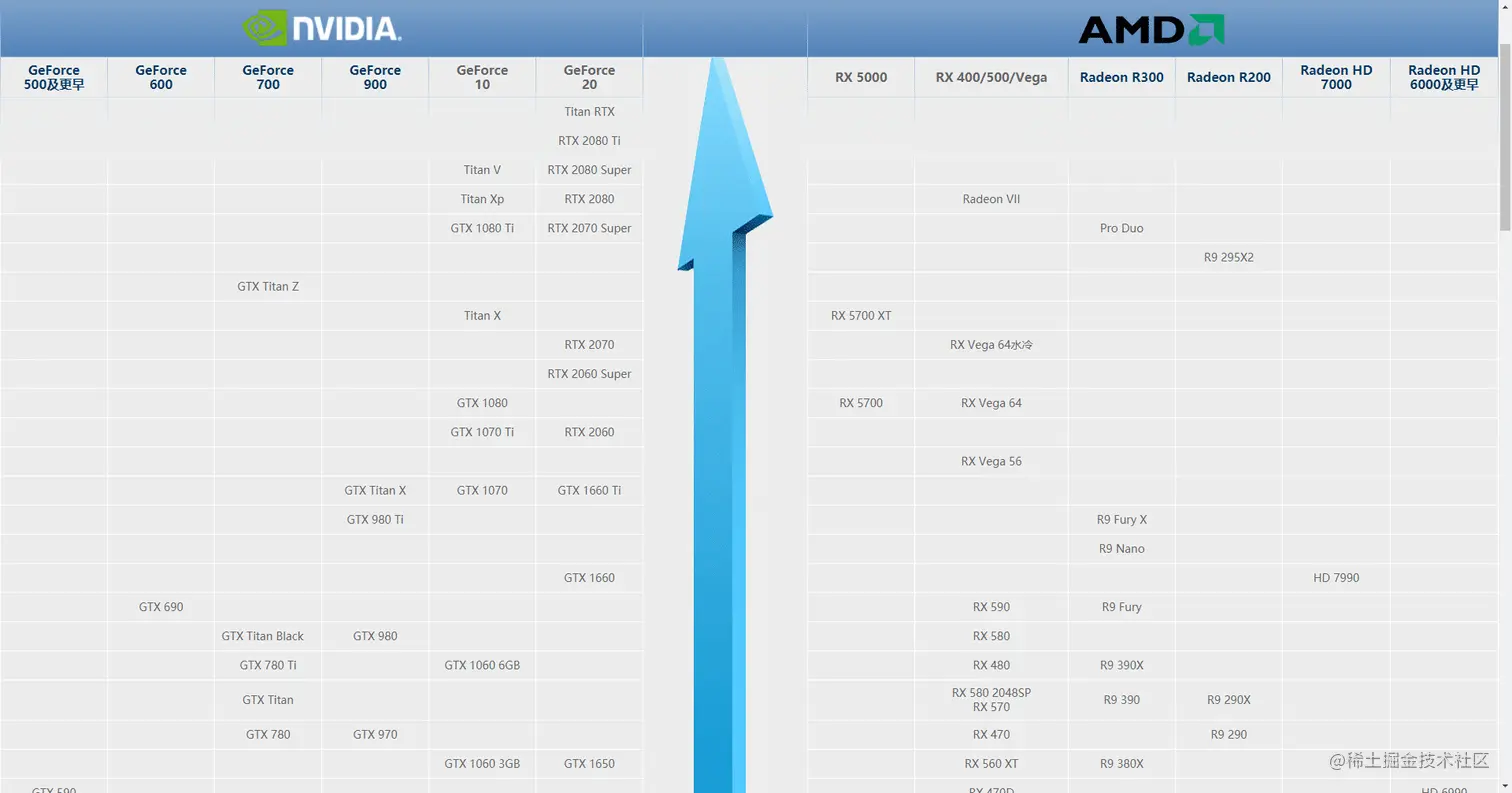

深度学习的训练很依赖显卡的性能，因此需要配置一个较好的 N 卡，也就是 NVIDIA 的显卡，选显卡的技巧就是看下显卡天梯图（点击查看）：
这个显卡天梯图主要包括的是市面常用的显卡排名，不包括类似 V100 这样的价格上 10 万的显卡。
天梯图，越靠上，显卡的性能越高，不要选择右侧的 AMD 显卡，虽然性能好，但 A 卡是不支持 CUDA 的。
根据自己的预算，选择显卡，显卡的显存尽量选择 8G 以上的，深度学习模型训练很吃显存资源。
本人买了微星的 RTX 2060 Super，买时的价格是 3399 元，显卡很不保值，价格会随时间越来越低。
配置电脑其实能写很多，比如 CPU、电脑主板、电源、内存、散热器的选择等，这里就不扩展了。没有精力自己组装台式机的，可以直接买配备相应显卡的台式机，但价格相对自己组装的台式机，价格会贵一些。
五、开发环境搭建
有条件的，推荐使用 Ubuntu 系统配置开发环境，Ubuntu 是 Linux 的一个发行版之一，适合新手，界面友好，操作简单。
由于本人购买的电脑主板，不支持 Linux 架构的系统安装，因此后续会以 Windows 作为开发环境，但这并不影响算法原理与代码的讲解。
本人的台式机配置情况：
CPU：Intel i7 9700k
显卡：RTX 2060 Super
系统：Windows 10
安装好 Windows 系统和必要的驱动后，需要安装的工具有：CUDA、Anaconda3、cuDNN、Pytorch-gpu、Fluent Terminal（可选）。
1、CUDA

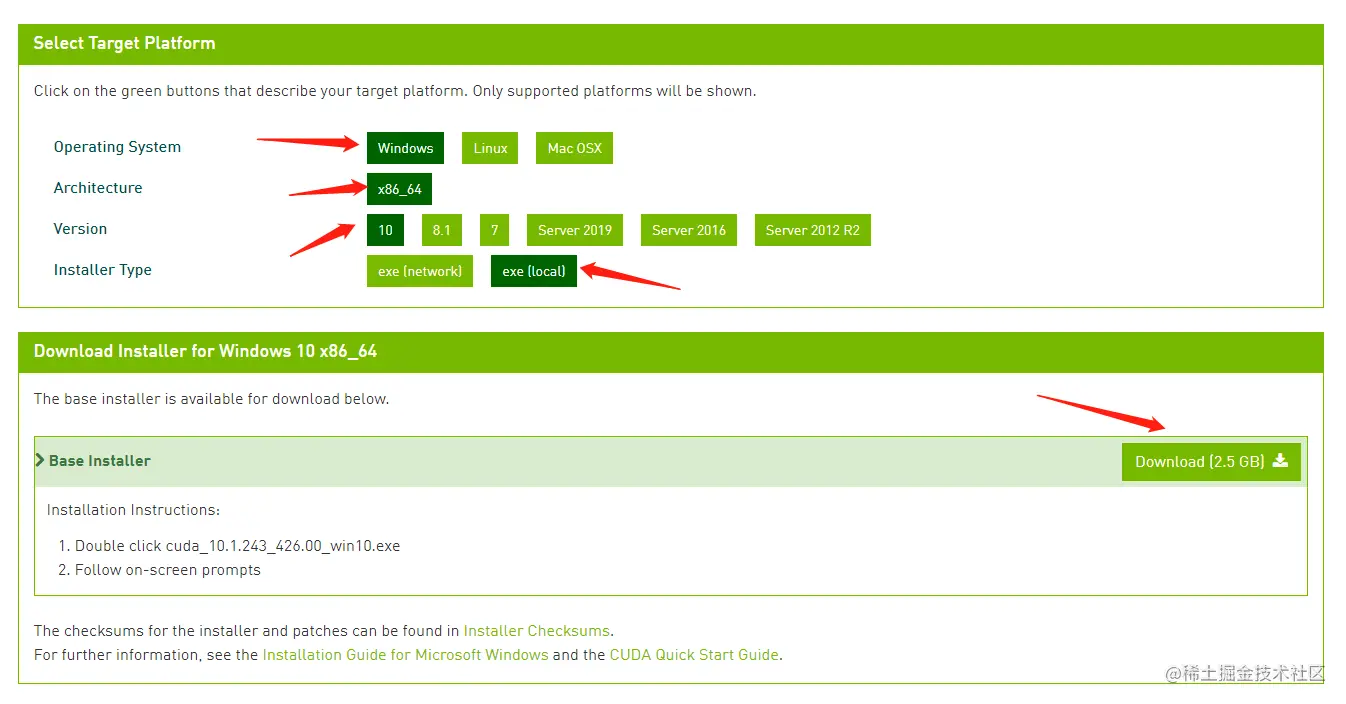

CUDA，是显卡厂商 NVIDIA 推出的运算平台。我们需要根据自己显卡的型号选择支持的 CUDA 版本，例如 RTX 2060 Super 支持 CUDA 10，下载地址：点击查看
傻瓜式安装，很简单。

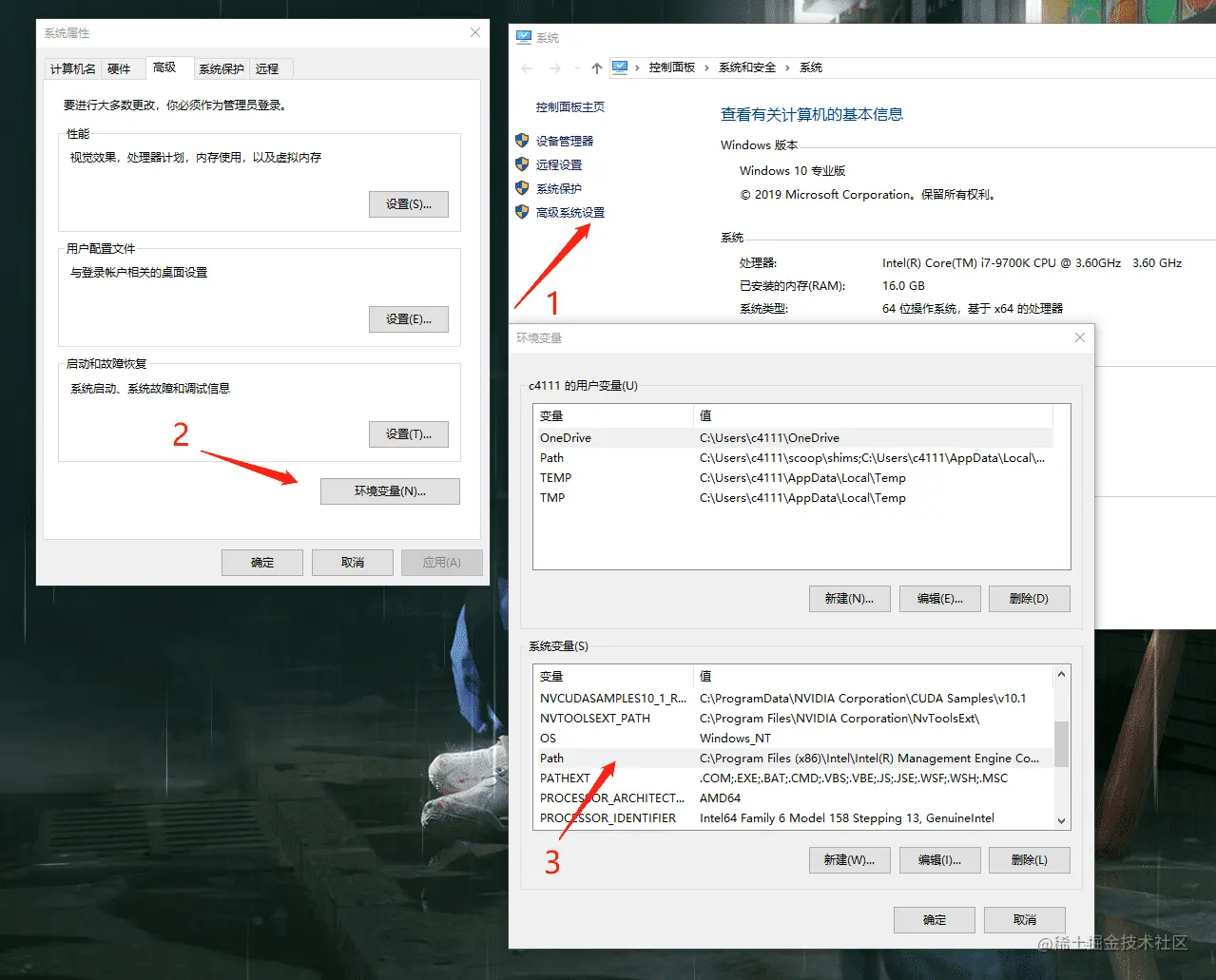

安装好后，需要再配置下系统的环境变量，电脑 -> 鼠标右键 -> 属性 -> 高级系统设置 -> 环境变量 ->Path：

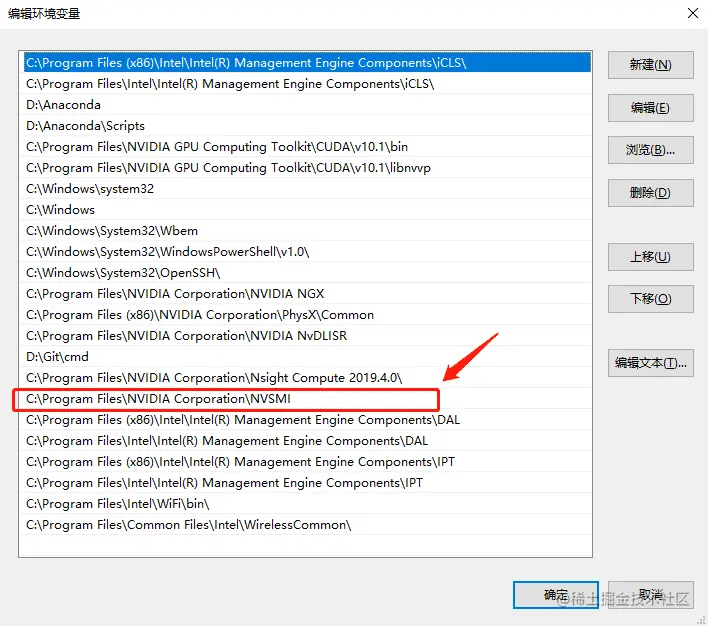

添加自己的 NVSMI 路径到环境变量中，我采用的是默认安装地址：
配置好后，就可以在 cmd 中使用 nvidia-smi 指令查看显卡了。
2、Anaconda3
Anaconda 是 Python 的包管理器和环境管理器，可以方便我们安装 Python 的第三方库。

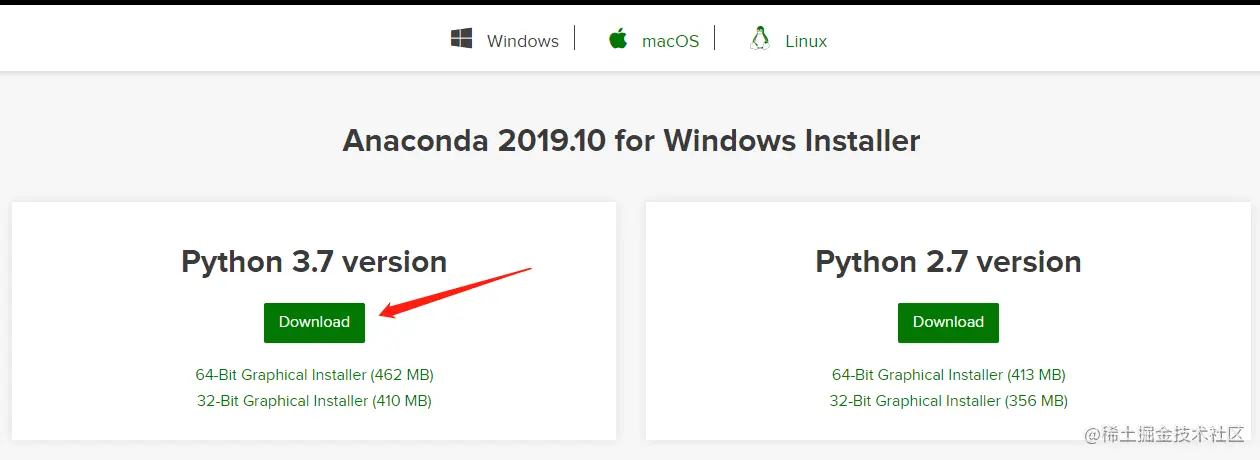

下载地址：点击查看
选择 Python 3.7 的版本，安装也很简单，傻瓜式下一步即可。
安装好后，需要添加系统环境变量，方法与安装 CUDA 时一样：
| |
D:\Anaconda
D:\Anaconda\Scripts
|
路径改为自己安装的 Anaconda 路径即可。
配置好后，在 cmd 中运行 conda -V 没有报错，有版本信息输出，说明配置成功。
3、cuDNN 和 Pytorch 安装
cuDNN 是用于深度神经网络的 GPU 加速库。它强调性能、易用性和低内存开销。
安装好 Anaconda 之后，可以使用 conda 安装 cuDNN 和 Pytorch。
打开 Anaconda Prompt，这是 Anaconda 自带的命令行工具，先一定要用这个工具创建环境，直接用系统自带的 cmd，可能遇到一些奇怪的问题，例如 CondaHTTPError 的错误。在 Anaconda Prompt 中输入：
| |
conda create -n your_name jupyter notebook
|
这句话的意思是创建一个名字为 your_name 的虚拟环境，并且这个虚拟环境额外安装 jupyter notebook 第三方库。可以将 your_name 改为你自己喜欢的名字，这个名字是你的虚拟环境的名字，自己随便取，比如 jack。

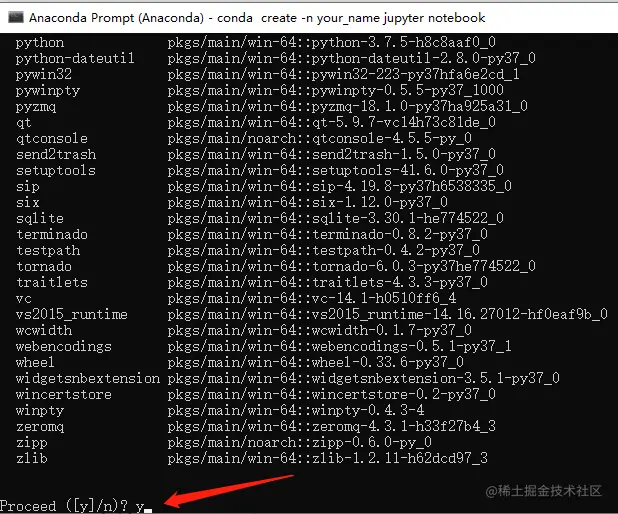

随后，输入 y 进行安装：

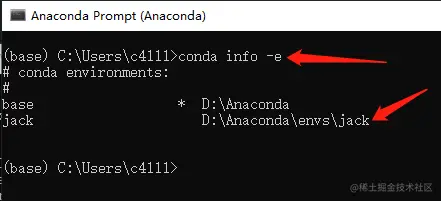

安装好后，可以通过指令 conda info -e 查看已有环境情况。
从上图可以看到，有两个环境，一个是 base，自带的基础环境，另一个是我们新创建的名为 jack 的环境。新建环境的原因是，我们可以分开管理我们配置的环境。
安装好环境后，我们就可以激活 jack 环境，并安装 cuDNN 和 GPU 版的 Pytorch 了。激活名为 jack 的环境：
可以看到，我们的环境由 base 变成了 jack。在 jack 环境中安装 cuDNN：

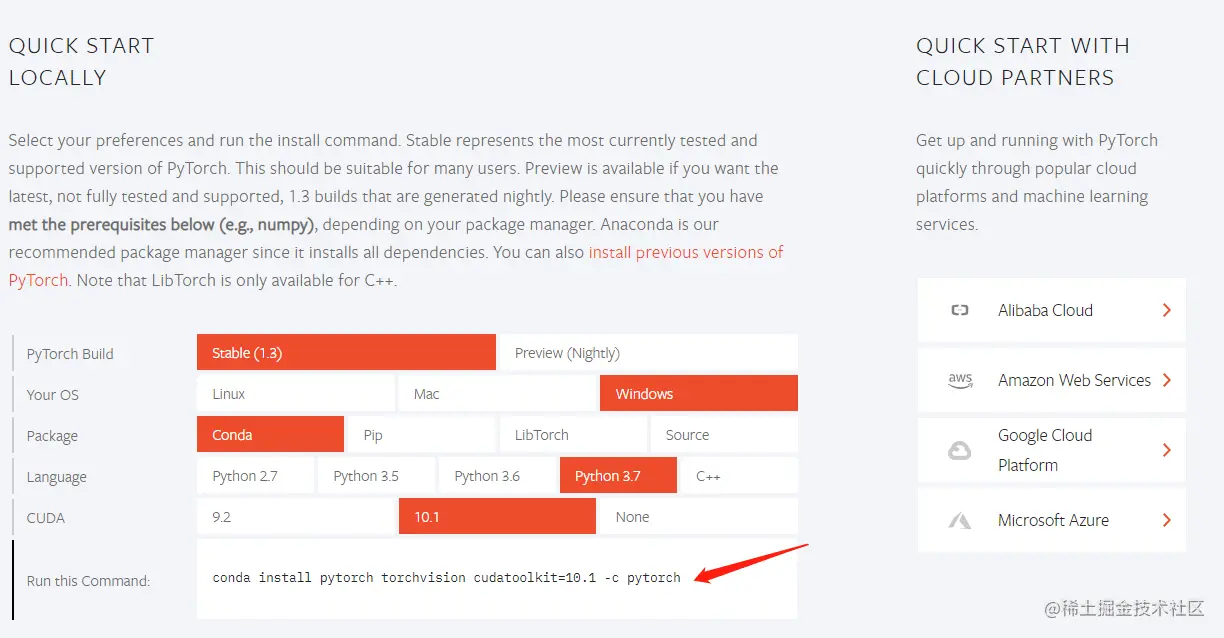

安装 cuDNN 好后，安装 Pytorch，打开 Pytorch 官网：点击查看
根据自己的环境选择，选择好后，网页会自动给出需要运行的指令。这里可能需要区分下 Python 的版本和 CUDA 的版本。
Python 版本查看方法：直接在命令行中输入 python，会看到 Python 的版本。

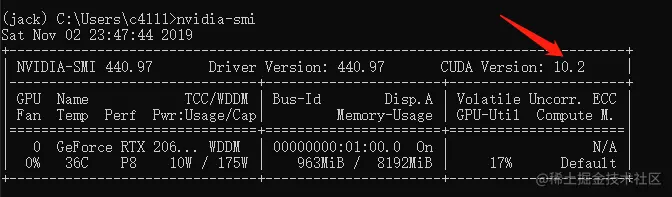

CUDA 版本查看方法，在命令行中输入 nvidia-smi：
确定好版本后，就可以通过 Pytorch 官网提供的指令安装 GPU 版本的 Pytorch 了。
至此，基础的环境搭建已经完成，恭喜。
4、Fluent Terminal
基础环境配好了，正常使用已经够了。
但是追求颜值的人，可能会觉得，Windows 自带的命令行工具和 Anaconda 提供的命令行工具都太丑了。
有没有好看，又好用的 Terminal？答案是有的，不过需要自己配置，并且还有一些坑需要慢慢踩。

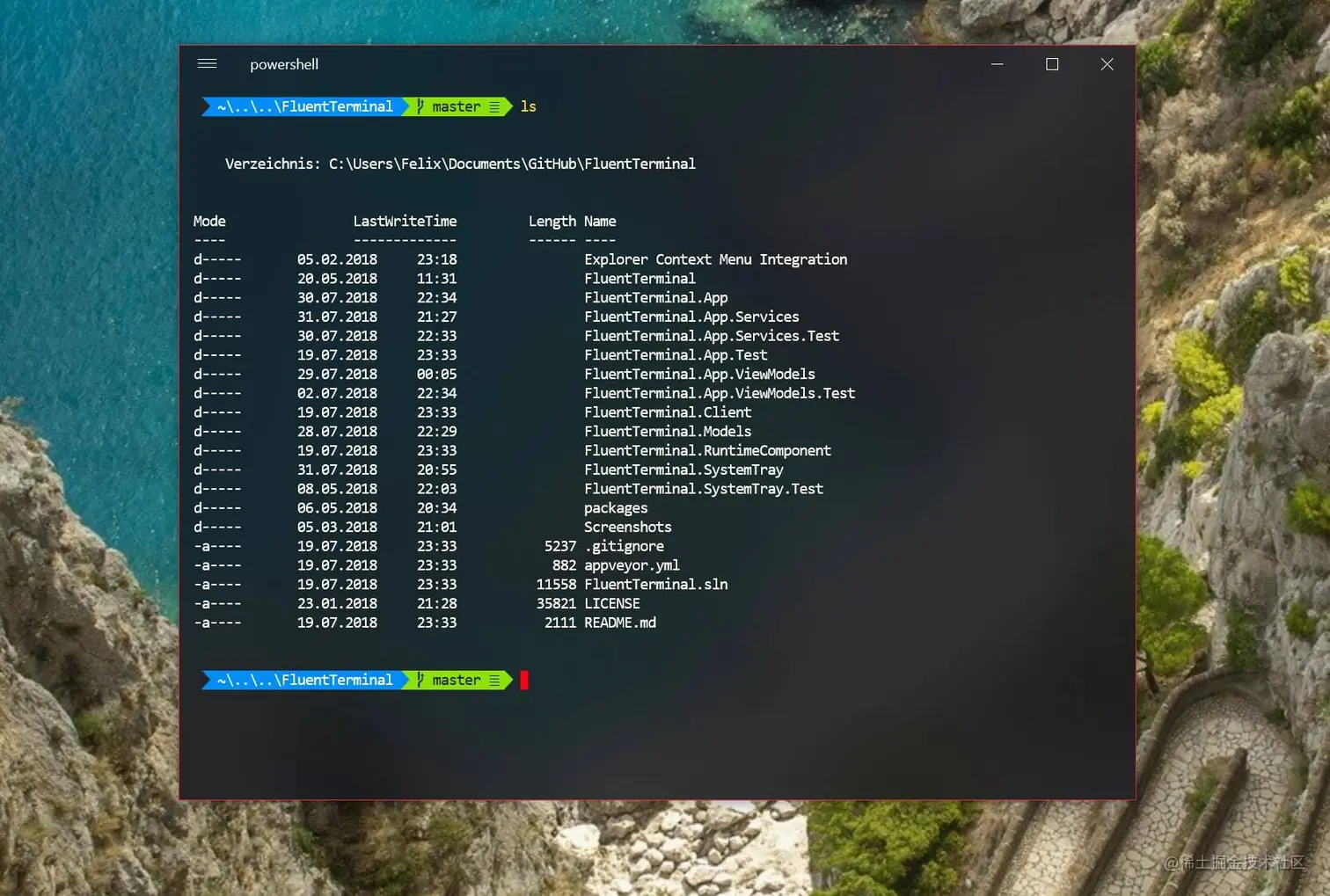

例如 Fluent Terminal，它是现代的、也是我比较推荐的终端工具。它是专属于 Windows 平台，并利用 UWP 技术打造的颜值超高的终端模拟器。先看下颜值：
喜欢折腾的，可以看看这几篇文章：
告别 Windows 终端的难看难用，从改造 PowerShell 的外观开始
这种美化的工具有很多，需要自行探索，由于本文不是专门针对 Terminal 的美化文章，就不用过多篇幅介绍这些美化工具了。喜欢折腾的，可以根据自己的需求自行百度。
六、小结
本文介绍了语义分割的基础知识与开发环境的搭建，该系列的下一篇文章会具体讲解 UNet 的算法原理以及训练代码。
