JVM中的OOP-KLASS模型

在JVM中，使用OOP-KLASS模型来表示Java对象

OOP或者OOPS（Ordinary Object Pointer）指的是普通对象指针，主要职能是表示对象的实例数据，存储在堆里面

Klass是用来描述实例的具体类型，实现语言层面是Java类，存储在元空间（JDK8之后）

打开OpenJDK源码这里我用的jdk12编译的，之后会单独出一篇mac下编译jdk源码的教程，没编译出来的也没事，不影响后面学习

打开Klass类

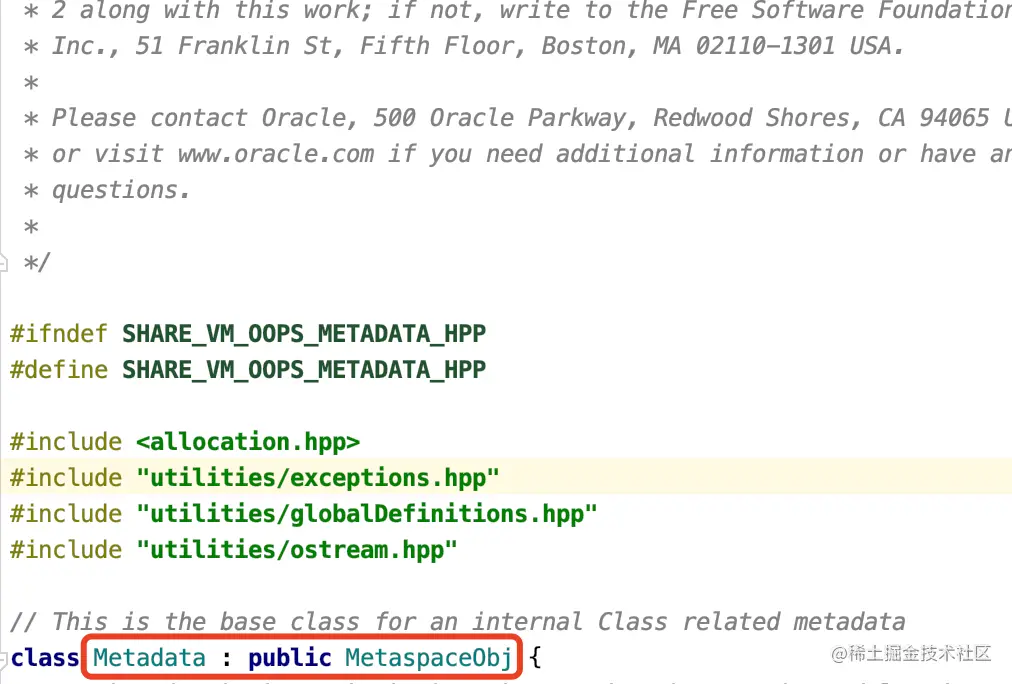

这里可以看出来，Klass继承自Metadata（元数据），我们跳转到Metadata中 Metadata继承了MetaspaceObj（元空间）

在Klass下面，还继承了几个类，分别是：

InstanceKlass
- InstanceMirrorKlass：描述java.lang.class的实例
- InstanceRefKlass：描述java.lang.ref.Reference的子类
- InstanceClassLoaderKlass：用于遍历某个加载器加载的类
ArrayKlass
- TypeArrayKlass：描述Java中基本类型数组的数据结构
- ObjArrayKlass：描述Java中引用类型数组的数据结构

接下来一一讲解

InstanceKlass

类加载器把class文件加载到内存中，生成的类

// An InstanceKlass is the VM level representation of a Java class.
// It contains all information needed for at class at execution runtime.

//  InstanceKlass embedded field layout (after declared fields):
//    [EMBEDDED Java vtable             ] size in words = vtable_len
//    [EMBEDDED nonstatic oop-map blocks] size in words = nonstatic_oop_map_size
//      The embedded nonstatic oop-map blocks are short pairs (offset, length)
//      indicating where oops are located in instances of this klass.
//    [EMBEDDED implementor of the interface] only exist for interface
//    [EMBEDDED unsafe_anonymous_host klass] only exist for an unsafe anonymous class (JSR 292 enabled)
//    [EMBEDDED fingerprint       ] only if should_store_fingerprint()==true


// forward declaration for class -- see below for definition
struct JvmtiCachedClassFileData;

class InstanceKlass: public Klass {
  friend class VMStructs;
  friend class JVMCIVMStructs;
  friend class ClassFileParser;
  friend class CompileReplay;

 public:
  static const KlassID ID = InstanceKlassID;

 protected:
  InstanceKlass(const ClassFileParser& parser, unsigned kind, KlassID id = ID);

 public:
  InstanceKlass() { assert(DumpSharedSpaces || UseSharedSpaces, "only for CDS"); }

  // See "The Java Virtual Machine Specification" section 2.16.2-5 for a detailed description
  // of the class loading & initialization procedure, and the use of the states.
  enum ClassState {
    allocated,                          // allocated (but not yet linked)
    loaded,                             // loaded and inserted in class hierarchy (but not linked yet)
    linked,                             // successfully linked/verified (but not initialized yet)
    being_initialized,                  // currently running class initializer
    fully_initialized,                  // initialized (successfull final state)
    initialization_error                // error happened during initialization
  };

 private:
  static InstanceKlass* allocate_instance_klass(const ClassFileParser& parser, TRAPS);
...

实战

这里使用到了一个工具HSDB

public class Test_1 {

    public static void main(String[] args) {
        while (true);
    }
}

class Test_1_A{
    public static String str = "A str";

    static {
        System.out.println("A Static Block");
    }
}

class Test_1_B{
    public static String str = "B str";

    static {
        System.out.println("B Static Block");
    }
}

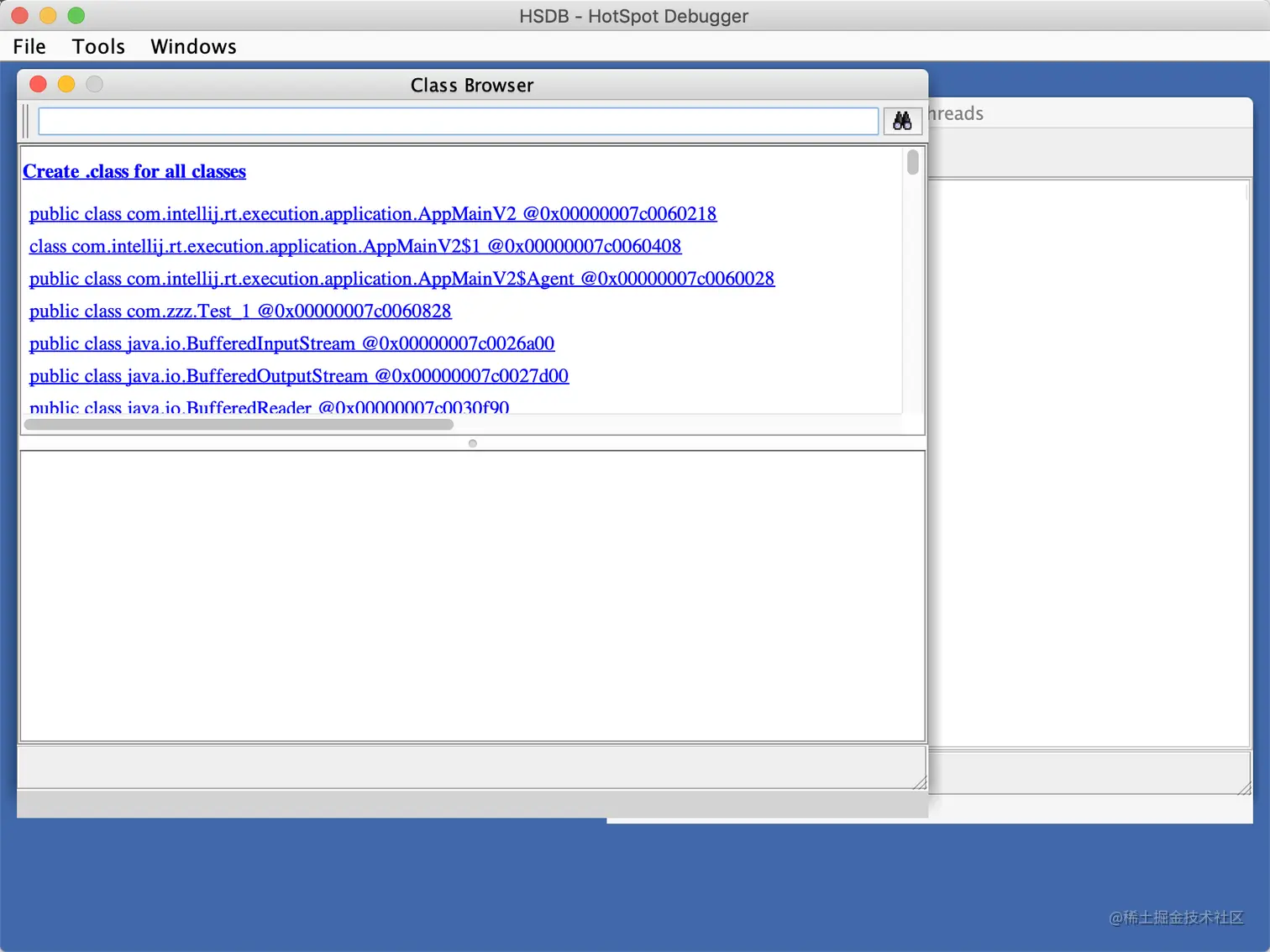

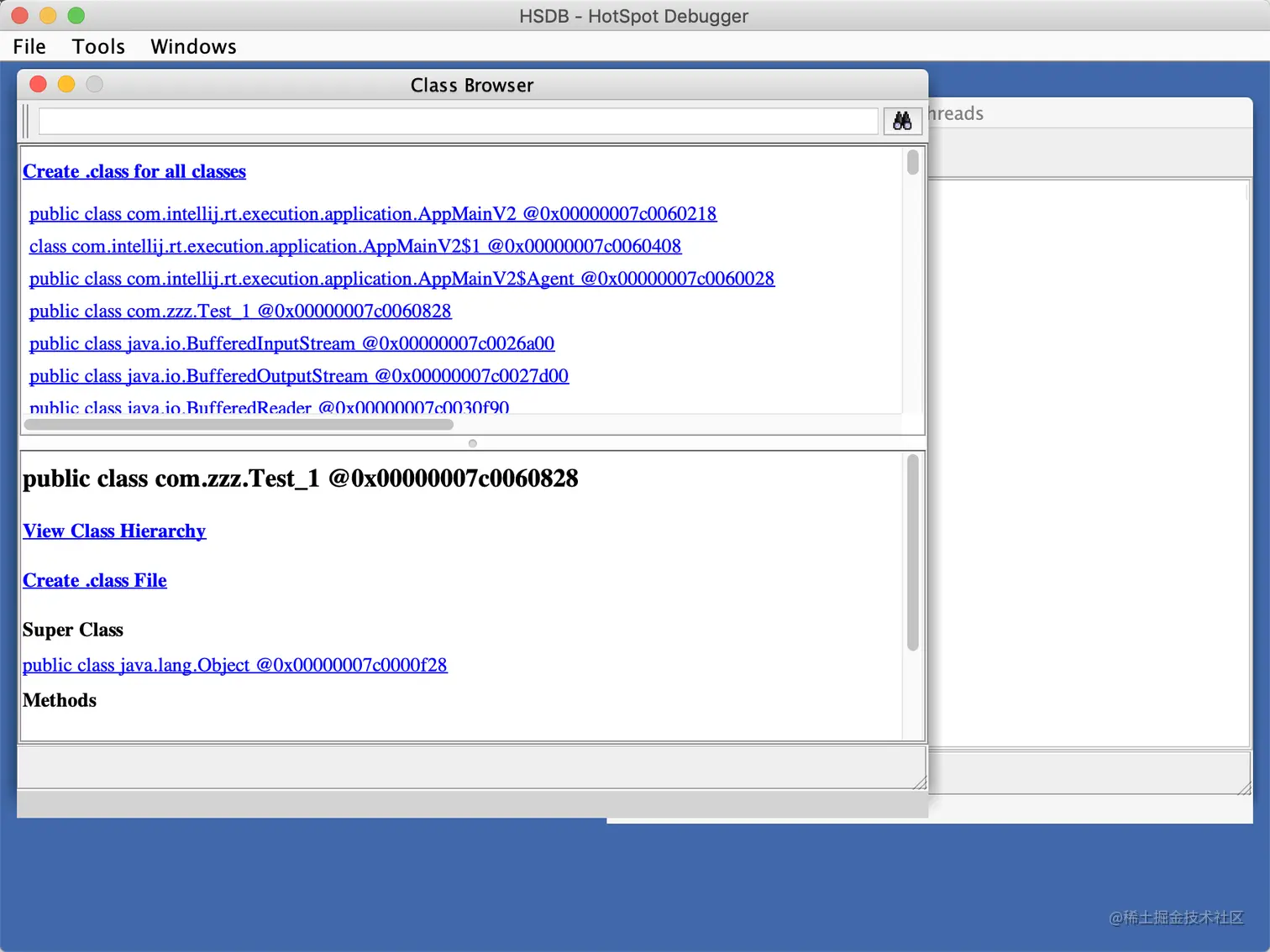

运行这段代码，使用jps查看这个进程id，输入到HSDB上点击Tools，选择第一个Class Browser（类浏览）这里显示的是JVM关联的所有的class对象找到这个类后面显示的0x00000007c0060828是内存地址

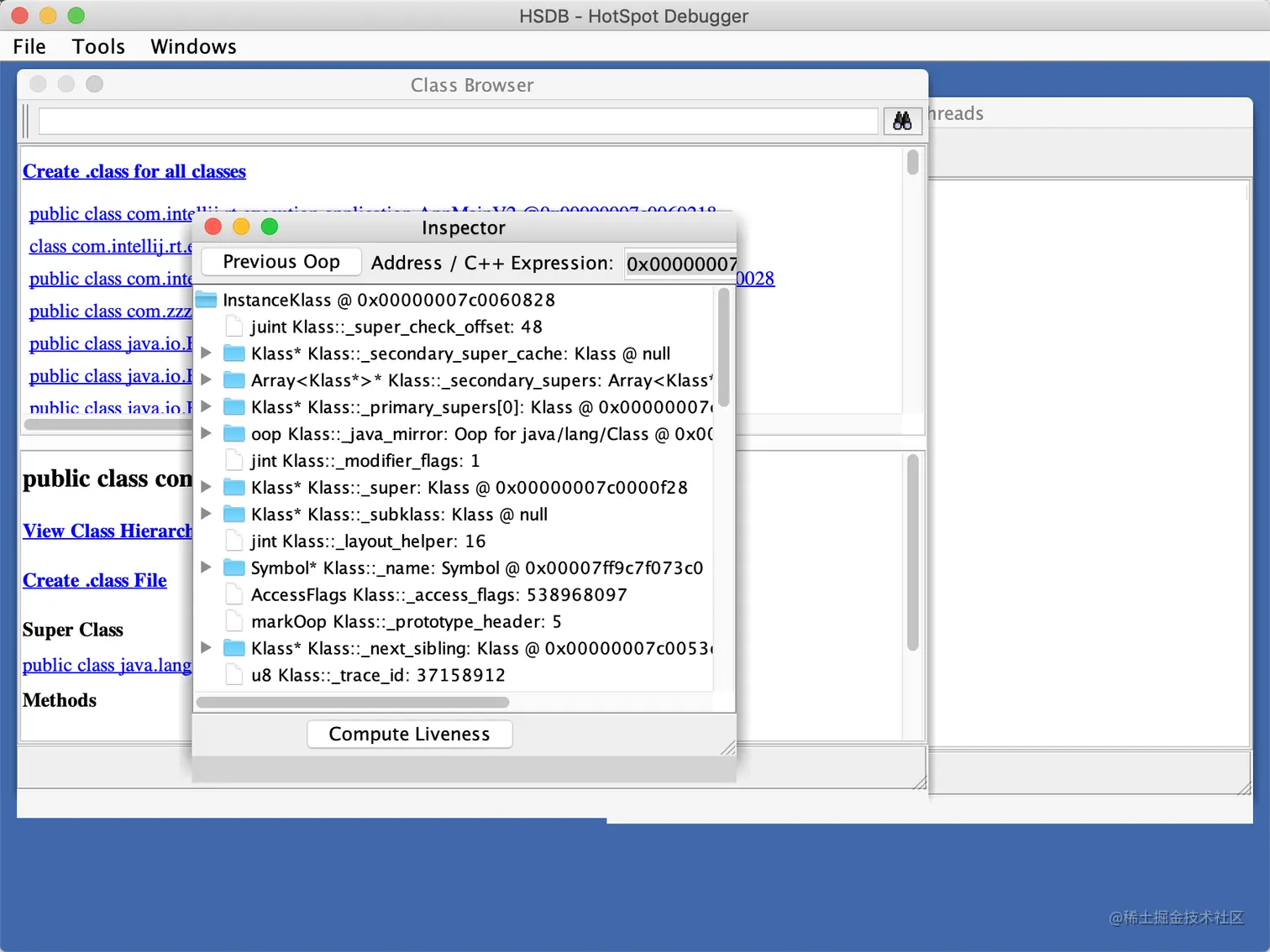

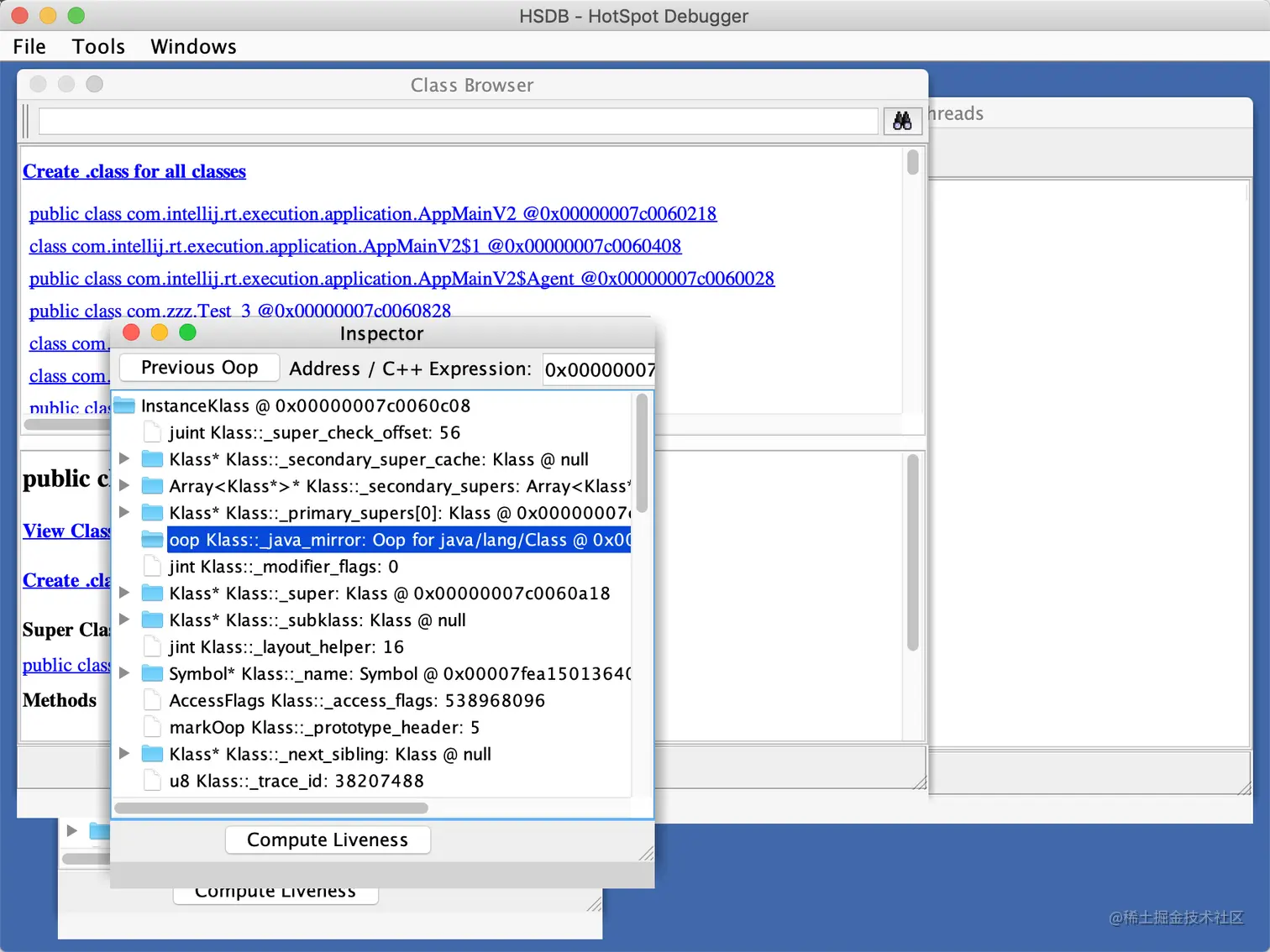

点击Tools点击Inspector，输入复制的内存地址可以看一下，上面的Test_1的Java类，其实就是对应一个InstanceKlass

InstanceMirrorKlass

这个类说白了就是class对象（堆区）

ArrayKlass

和InstanceKlass类似，是存储数组类的元信息

静态数据类型和动态数据类型

动态数据类型是运行时动态生成的
静态数据类型JVM中内置的八种数据类型

在Java中，数组是动态数据类型

证明：

还是用到之前文章中用到的idea插件jclasslib

public class Test_1 {

    public static void main(String[] args) {
        int[] arr = new int[1];
        //while (true);
    }
}

class Test_1_A{
    public static String str = "A str";

    static {
        System.out.println("A Static Block");
    }
}

class Test_1_B{
    public static String str = "B str";

    static {
        System.out.println("B Static Block");
    }
}

这是一段代码，我们运行一下，查看反编译之后生成的字节码第一步，iconst_1将1压入操作数栈

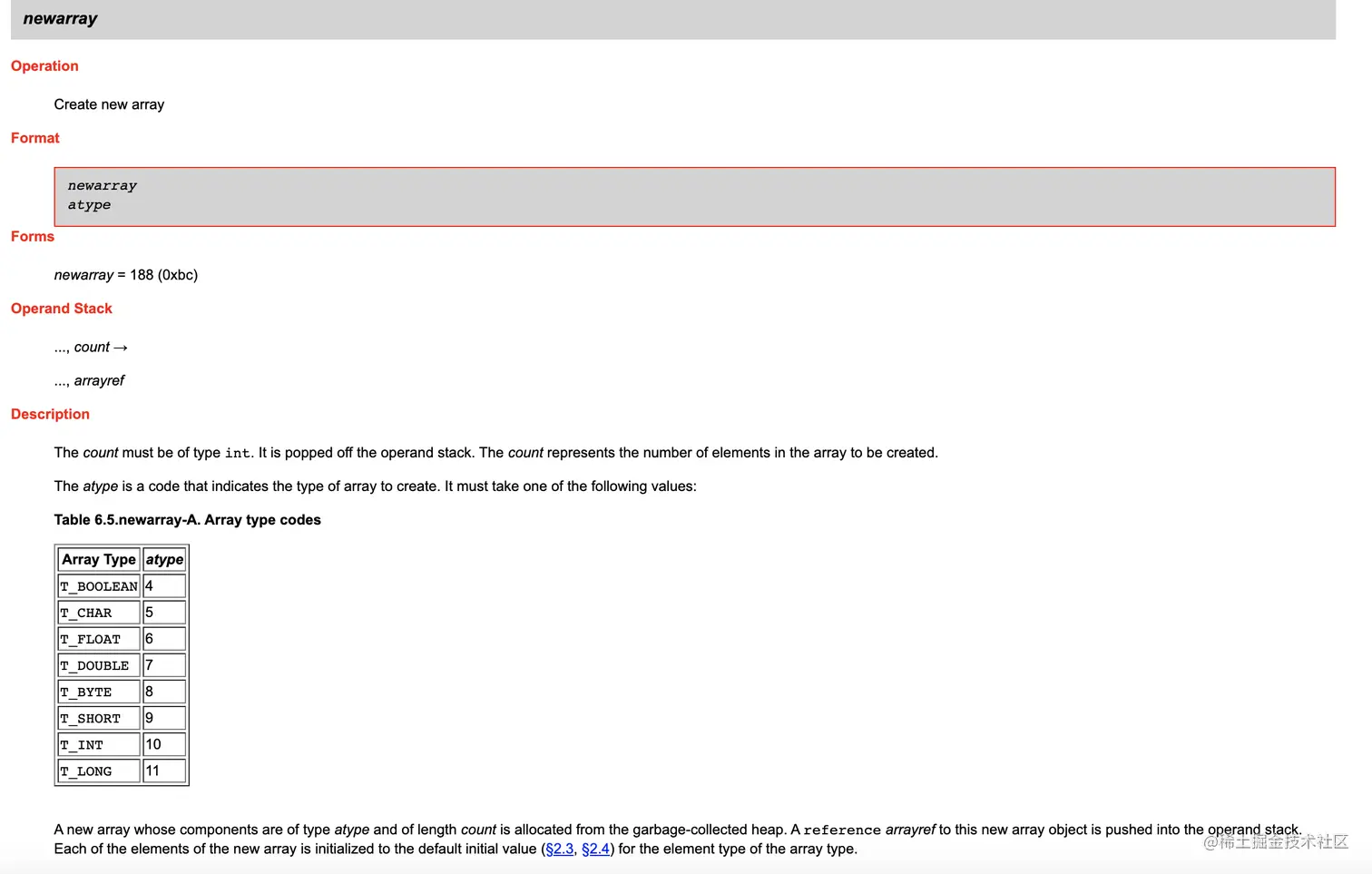

第二步，newarray 10，上一篇文章中没有出现这个，我们来看一下newarray是什么意思意思就是创建一个指定原始类型（int，float，char...）的数组，并将其引用值压入栈顶

基本数据类型的数组，在JVM中的表现形式就是TypeArrayKlass

那么，如果是一个引用类型数组呢？

public class Test_2 {

    public static void main(String[] args) {
        int[] arr = new int[1];
        //while (true);
        Test_2[] test_2 = new Test_2[1];
    }
}

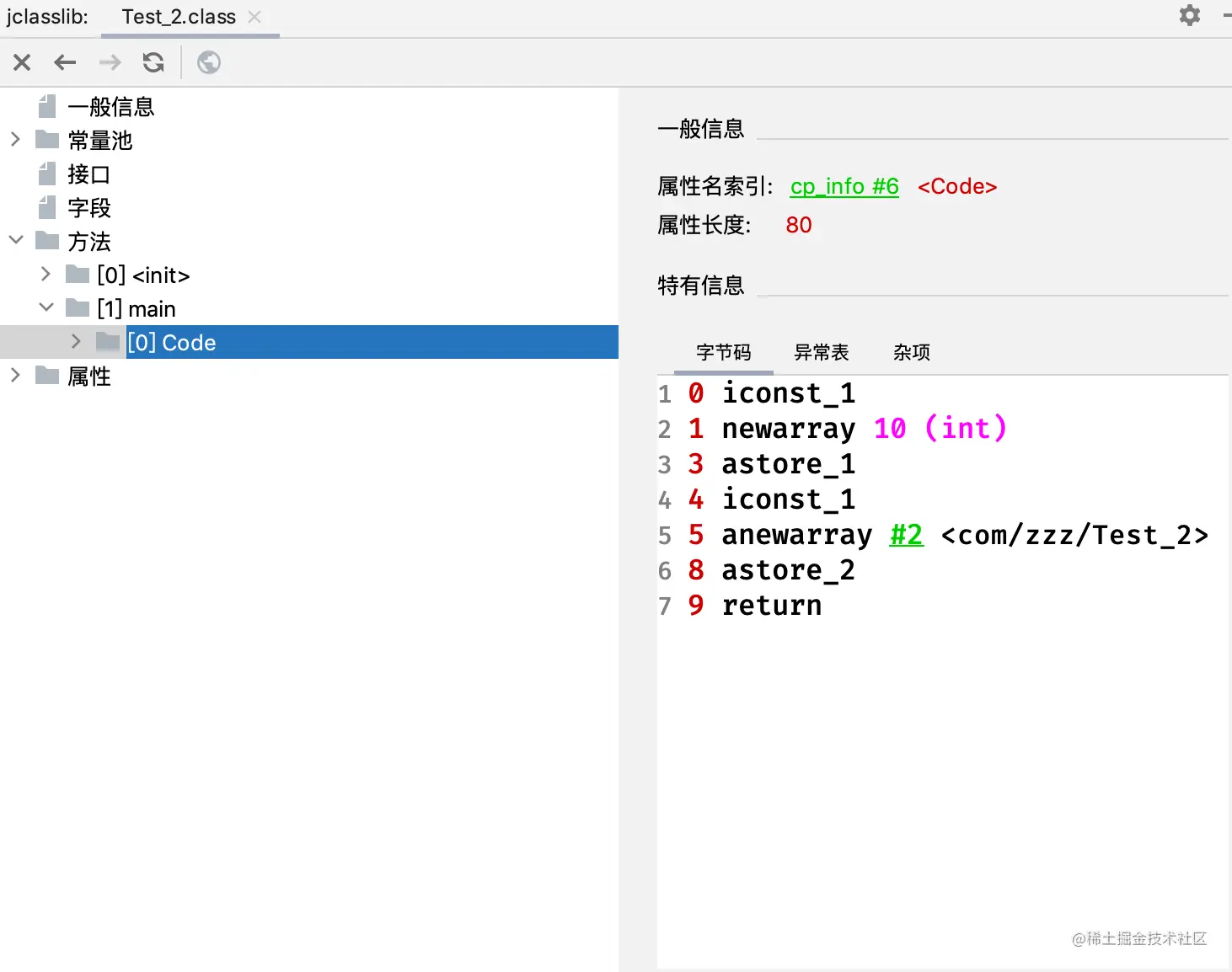

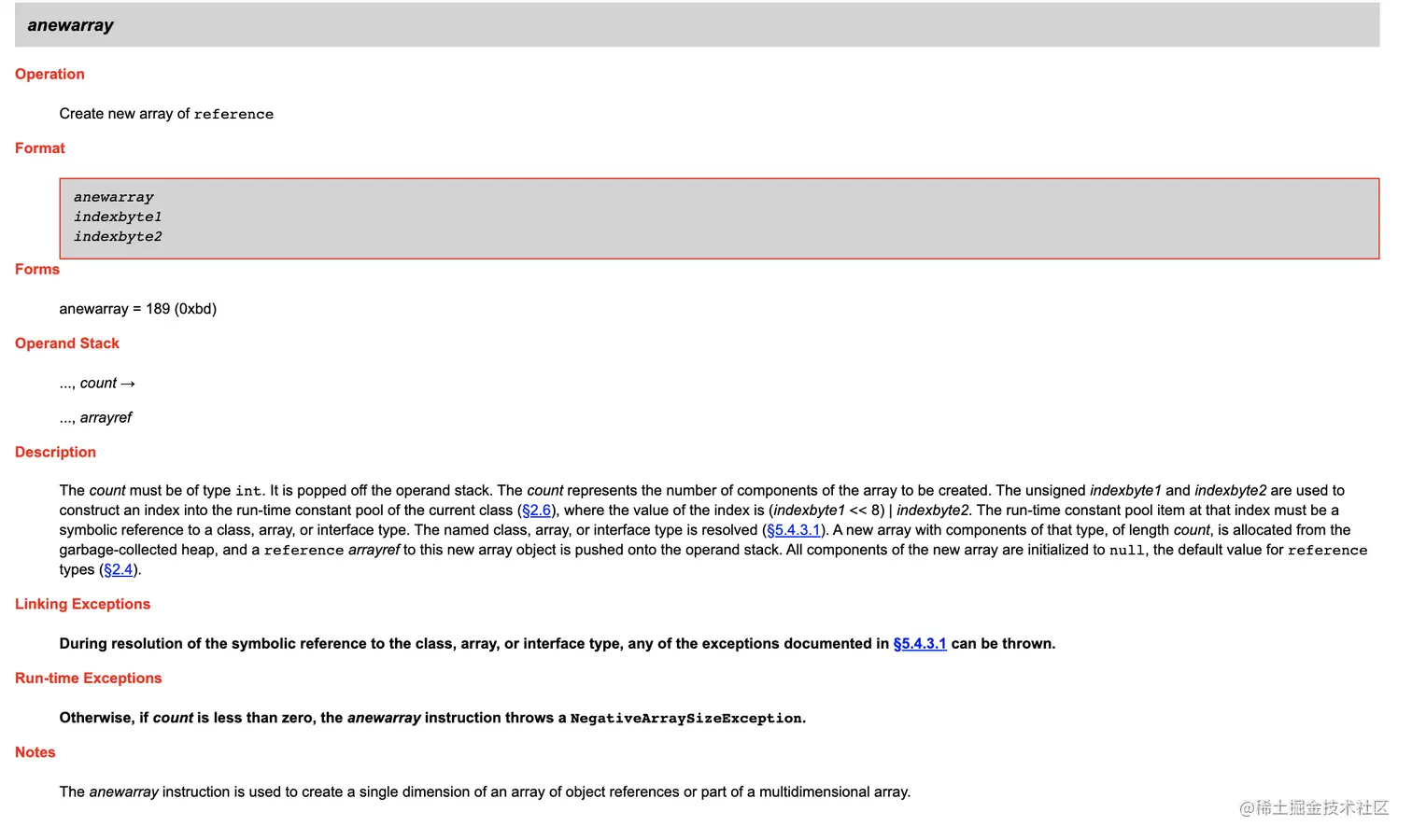

可以看到，引用数据类型是anewarray，看一下anewarray是什么意思创建一个引用型（如类，接口，数组）的数组，并将其引用压入栈顶

引用数据类型的数组，在JVM中的表现形式就是ObjArrayKlass

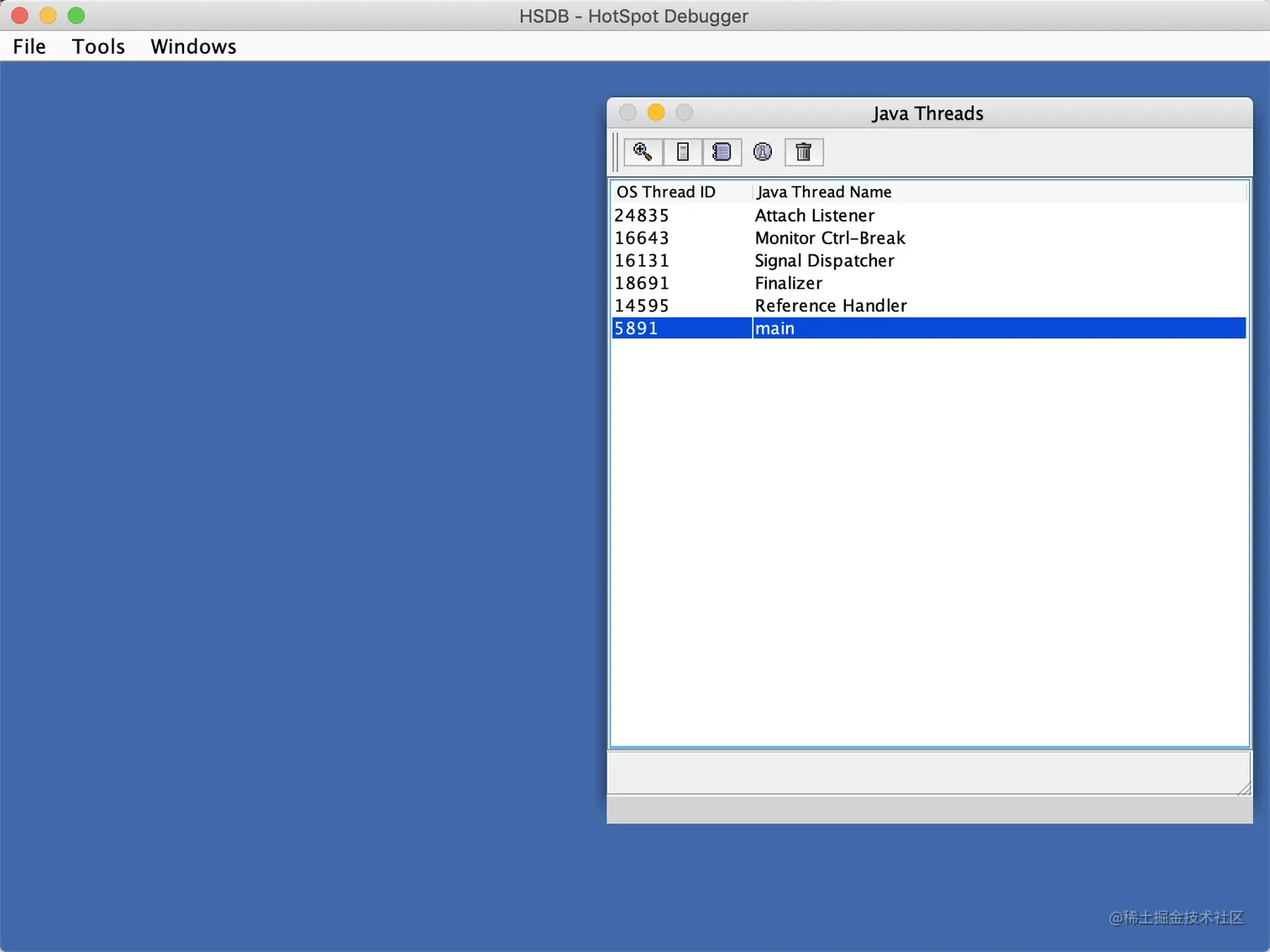

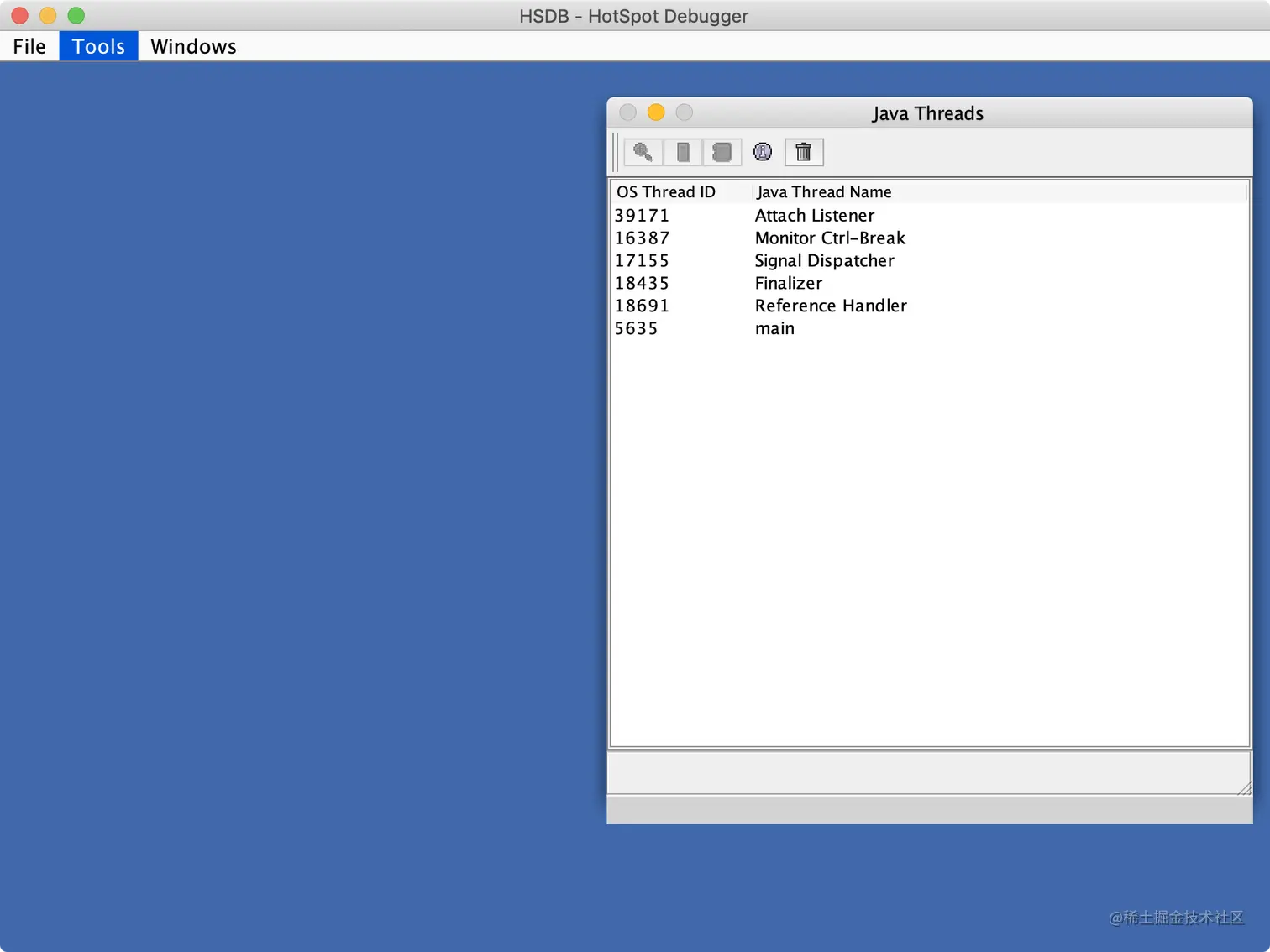

我们运行上面代码，用jps查看进程id 点击main，点击放大镜右边的按钮，查看线程的堆栈

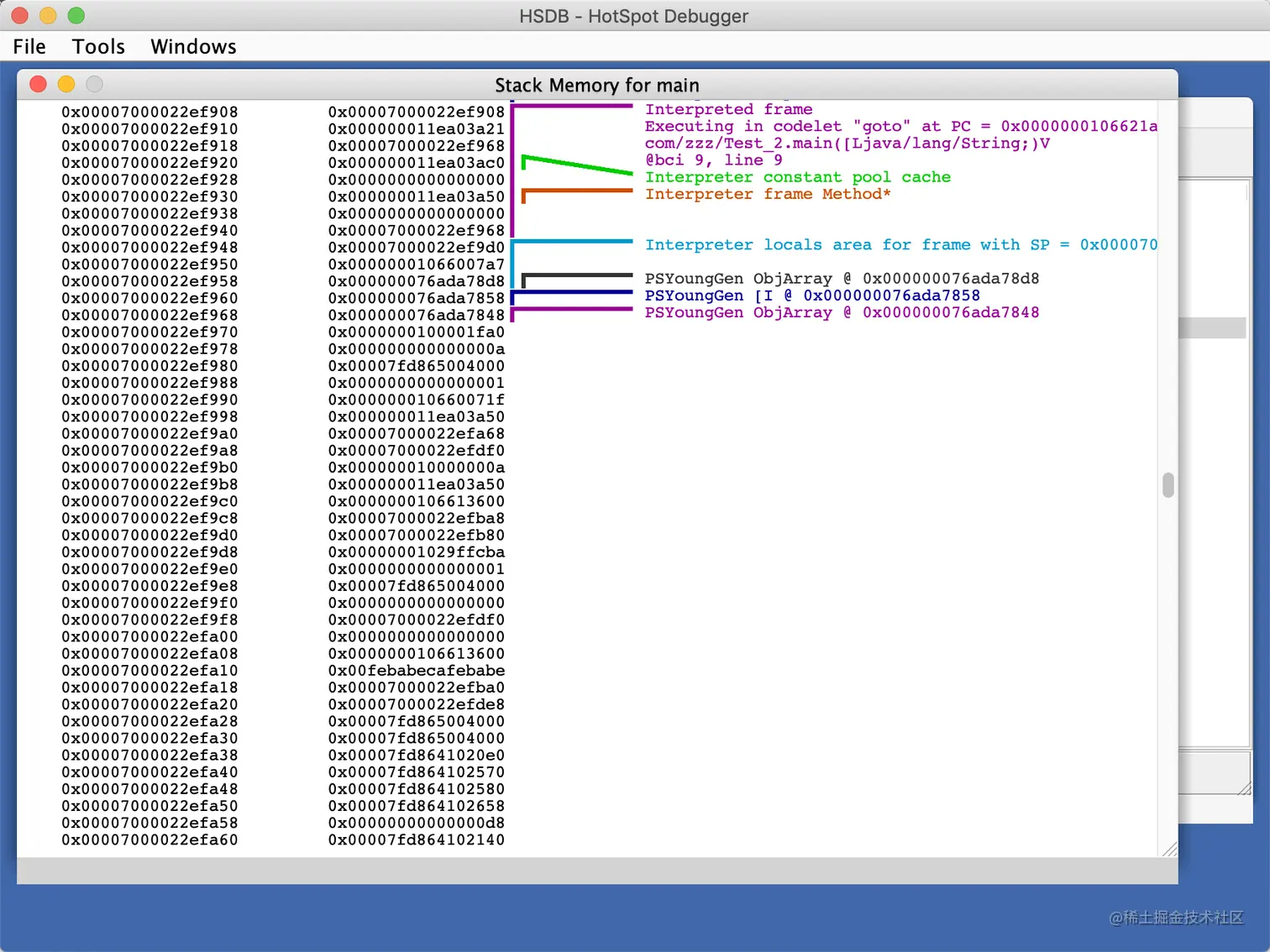

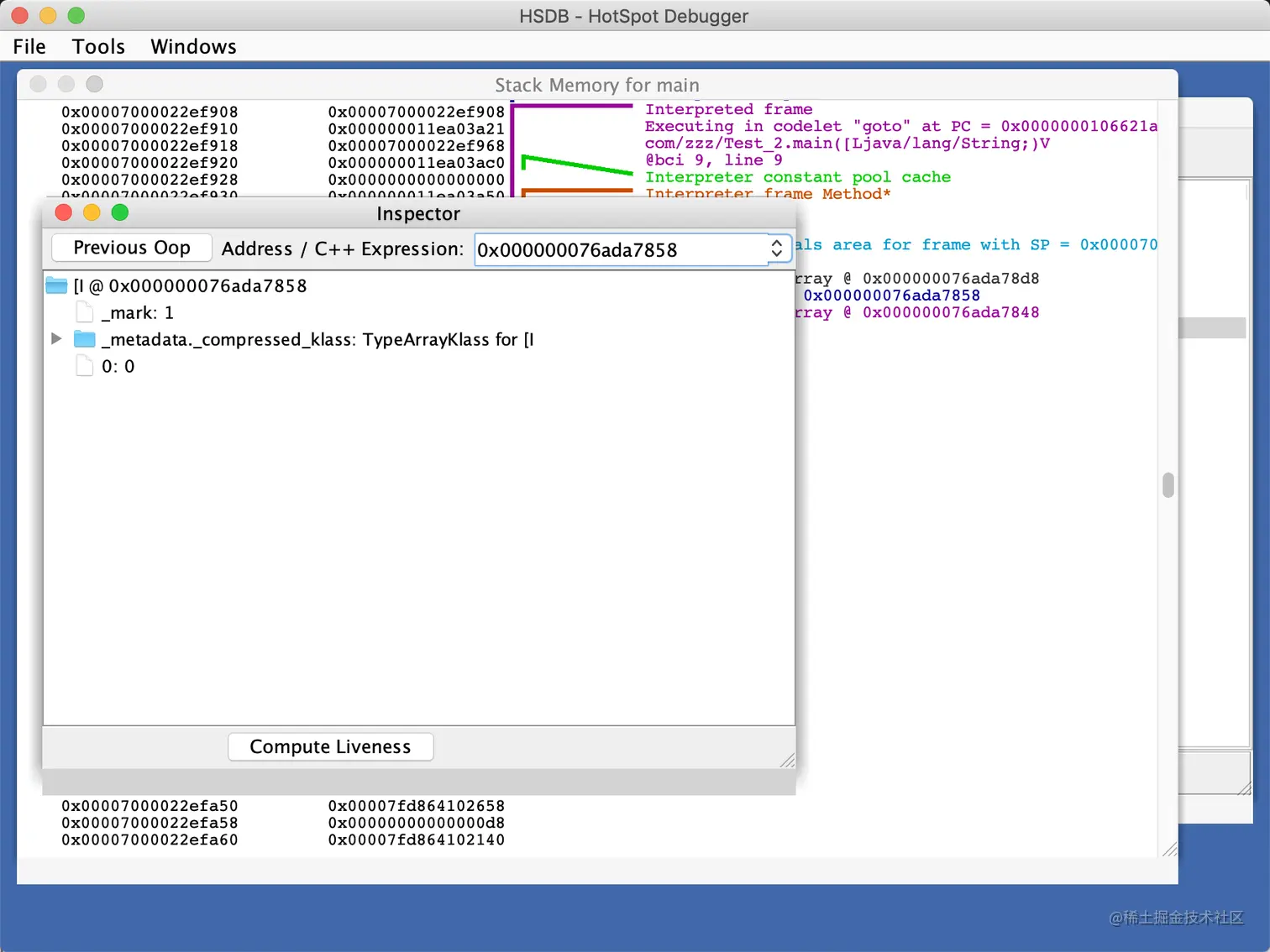

这里我们可以看到0x000000076ada7858，点击Tools，点击Inspector，输入0x000000076ada7858回车查看 TypeArrayKlass，证明了：基本数据类型的数组，在JVM中的表现形式就是TypeArrayKlass

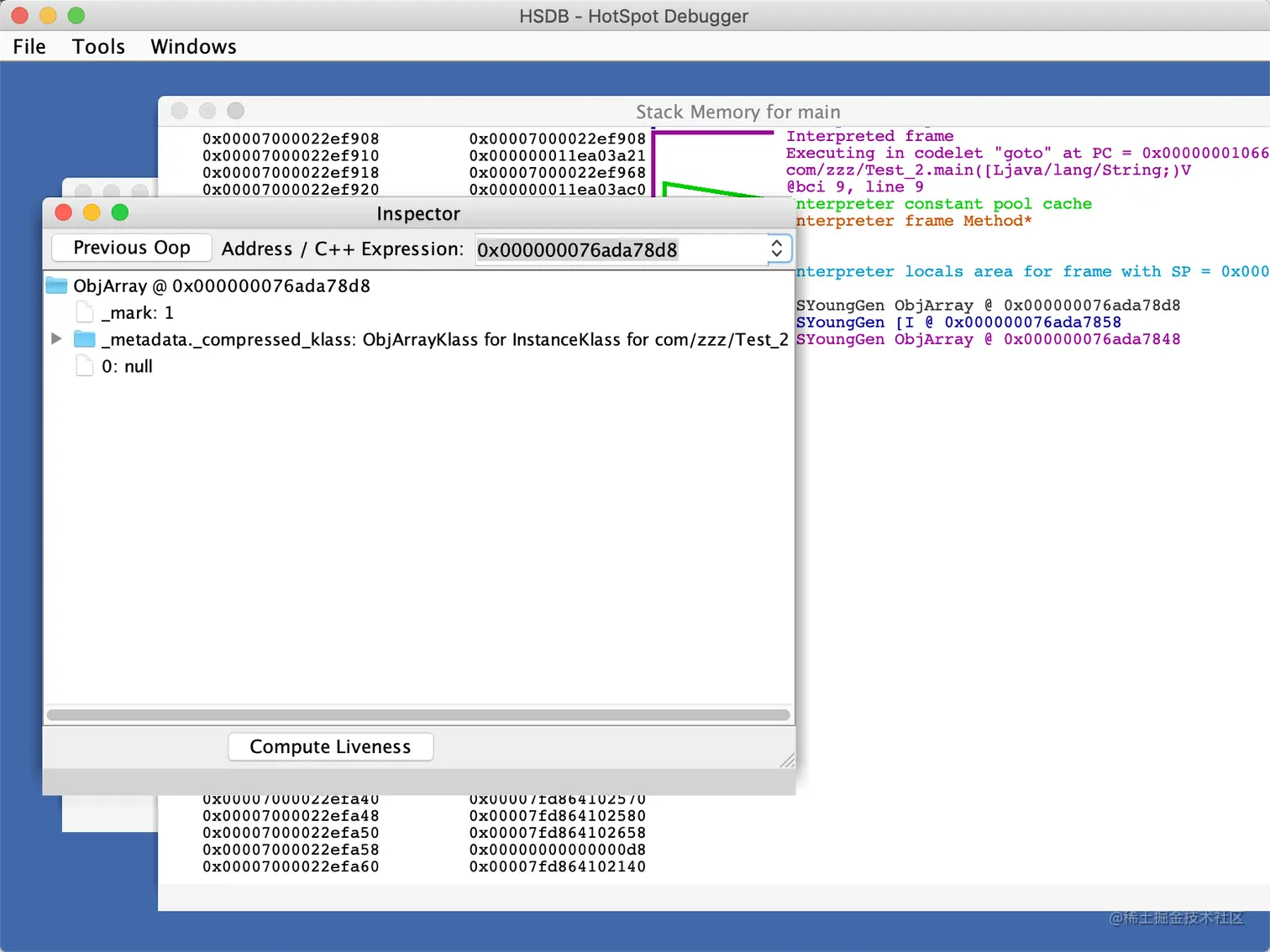

输入0x000000076ada78d8，回车可以看到ObjArrayKlass，证明了：引用数据类型的数组，在JVM中的表现形式就是ObjArrayKlass

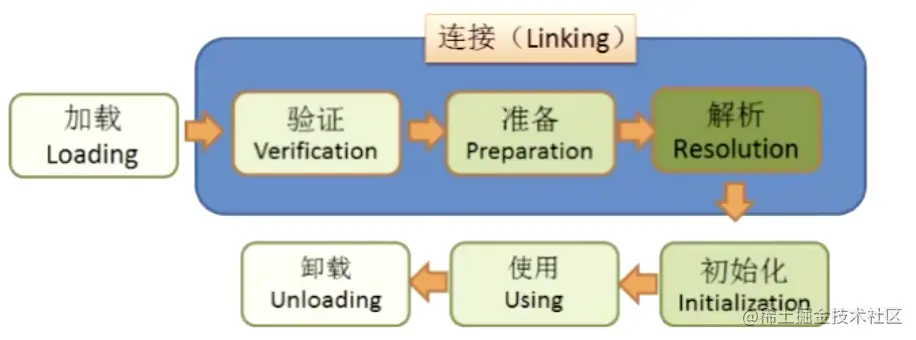

类加载过程

加载

通过类的全限定名获取存储该类的class文件（没有明确必须从哪获取）
解析成运行时数据，即instanceKlass实例，存放在方法区
在堆区生成该类的Class对象，即instaceMirrorKlass实例

何时加载

new，getstatic，putstatic，invokestatic
反射
初始化一个类的子类会去主动加载类
启动类（main函数所在类）
当使用jdk1.7动态语言支持时，如果一个java.lang.invoke.MethodHandle实例最后的解析结果REF_getstatic，REF_putstatic，REF_invokeStatic的方法句柄，并且这个方法句柄所对应的类没有进行初始化，则需要先触发其初始化

预加载：包装类，String，Thread

从哪里加载

从压缩包中读取，如jar，war
从网络中获取，如Web Applet
动态生成，如动态代理，GCLIB
由其他文件生成，如JSP
从数据库读取
从加密文件中读取

验证

文件格式验证
元数据验证
字节码验证
字符引用验证

准备

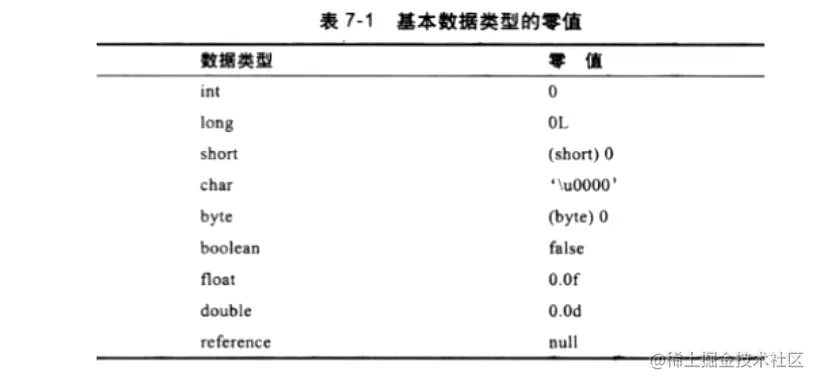

为静态变量分配内存，赋初值

实例变量是在创建对象的时候完成赋值的，没有赋初值一说如果被final修饰，在编译的时候，会给属性添加ConstantValue属性，准备阶段直接完成赋值，即没有赋初值这一步

public class Test_3 {

    public static final int a = 10;
    public static int b = 10;

    public static void main(String[] args) {
        int[] arr = new int[1];

        Test_3[] test_2 = new Test_3[1];

    }
}

上面这段代码我们运行之后，再看一下字段可以看到，被final修饰的a比没被final修饰的b多一个ConstantValue，并且常量值所以是10，直接赋值10了

解析

将常量池中的符号引用（指向运行时常量池的引用）转为直接引用（内存地址）

解析后的信息存储在ConstantPoolCache类实例中

类或接口的解析
字段解析
方法解析
接口方法解析

何时解析

思路：

加载阶段解析常量池
用的时候解析

进入到.class目录下，控制台输入javap -v xxx.class

/Test_3.class
  Last modified 2020年12月23日; size 617 bytes
  MD5 checksum eb92dd7cf9716f003d1f643143892fd3
  Compiled from "Test_3.java"
public class com.zzz.Test_3
  minor version: 0
  major version: 52
  flags: (0x0021) ACC_PUBLIC, ACC_SUPER
  this_class: #2                          // com/zzz/Test_3
  super_class: #4                         // java/lang/Object
  interfaces: 0, fields: 2, methods: 3, attributes: 1
Constant pool:
   #1 = Methodref          #4.#31         // java/lang/Object."<init>":()V
   #2 = Class              #32            // com/zzz/Test_3
   #3 = Fieldref           #2.#33         // com/zzz/Test_3.b:I
   #4 = Class              #34            // java/lang/Object
   #5 = Utf8               a
   #6 = Utf8               I
   #7 = Utf8               ConstantValue
   #8 = Integer            10
   #9 = Utf8               b
  #10 = Utf8               <init>
  #11 = Utf8               ()V
  #12 = Utf8               Code
  #13 = Utf8               LineNumberTable
  #14 = Utf8               LocalVariableTable
  #15 = Utf8               this
  #16 = Utf8               Lcom/zzz/Test_3;
  #17 = Utf8               main
  #18 = Utf8               ([Ljava/lang/String;)V
  #19 = Utf8               args
  #20 = Utf8               [Ljava/lang/String;
  #21 = Utf8               arr
  #22 = Utf8               [I
  #23 = Utf8               test_2
  #24 = Utf8               [Lcom/zzz/Test_3;
  #25 = Utf8               StackMapTable
  #26 = Class              #22            // "[I"
  #27 = Class              #24            // "[Lcom/zzz/Test_3;"
  #28 = Utf8               <clinit>
  #29 = Utf8               SourceFile
  #30 = Utf8               Test_3.java
  #31 = NameAndType        #10:#11        // "<init>":()V
  #32 = Utf8               com/zzz/Test_3
  #33 = NameAndType        #9:#6          // b:I
  #34 = Utf8               java/lang/Object
{
  public static final int a;
    descriptor: I
    flags: (0x0019) ACC_PUBLIC, ACC_STATIC, ACC_FINAL
    ConstantValue: int 10

  public static int b;
    descriptor: I
    flags: (0x0009) ACC_PUBLIC, ACC_STATIC

  public com.zzz.Test_3();
    descriptor: ()V
    flags: (0x0001) ACC_PUBLIC
    Code:
      stack=1, locals=1, args_size=1
         0: aload_0
         1: invokespecial #1                  // Method java/lang/Object."<init>":()V
         4: return
      LineNumberTable:
        line 3: 0
      LocalVariableTable:
        Start  Length  Slot  Name   Signature
            0       5     0  this   Lcom/zzz/Test_3;

  public static void main(java.lang.String[]);
    descriptor: ([Ljava/lang/String;)V
    flags: (0x0009) ACC_PUBLIC, ACC_STATIC
    Code:
      stack=1, locals=3, args_size=1
         0: iconst_1
         1: newarray       int
         3: astore_1
         4: iconst_1
         5: anewarray     #2                  // class com/zzz/Test_3
         8: astore_2
         9: goto          9
      LineNumberTable:
        line 9: 0
        line 11: 4
        line 12: 9
      LocalVariableTable:
        Start  Length  Slot  Name   Signature
            0      12     0  args   [Ljava/lang/String;
            4       8     1   arr   [I
            9       3     2 test_2   [Lcom/zzz/Test_3;
      StackMapTable: number_of_entries = 1
        frame_type = 253 /* append */
          offset_delta = 9
          locals = [ class "[I", class "[Lcom/zzz/Test_3;" ]

  static {};
    descriptor: ()V
    flags: (0x0008) ACC_STATIC
    Code:
      stack=1, locals=0, args_size=0
         0: bipush        10
         2: putstatic     #3                  // Field b:I
         5: return
      LineNumberTable:
        line 6: 0
}
SourceFile: "Test_3.java"

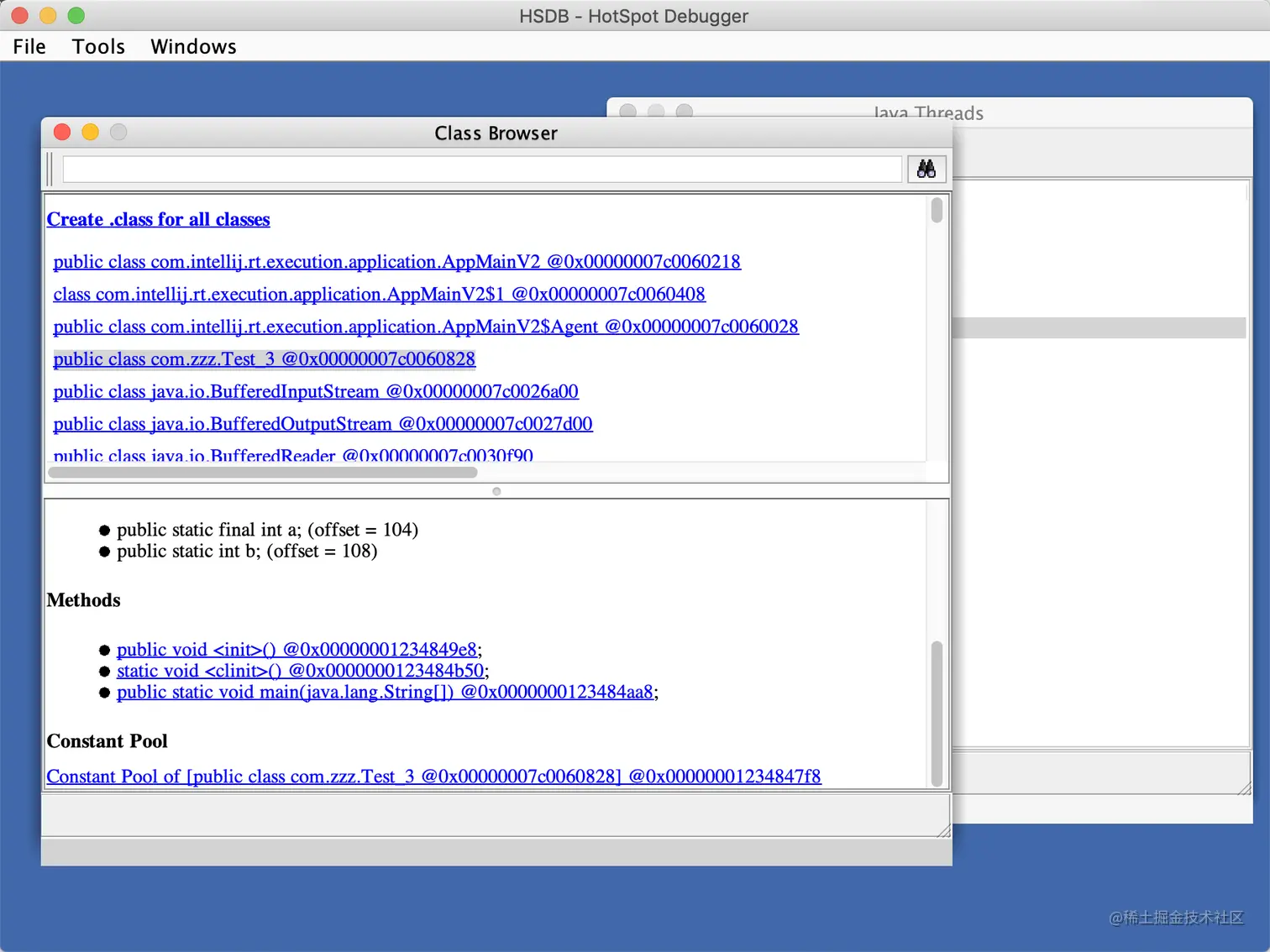

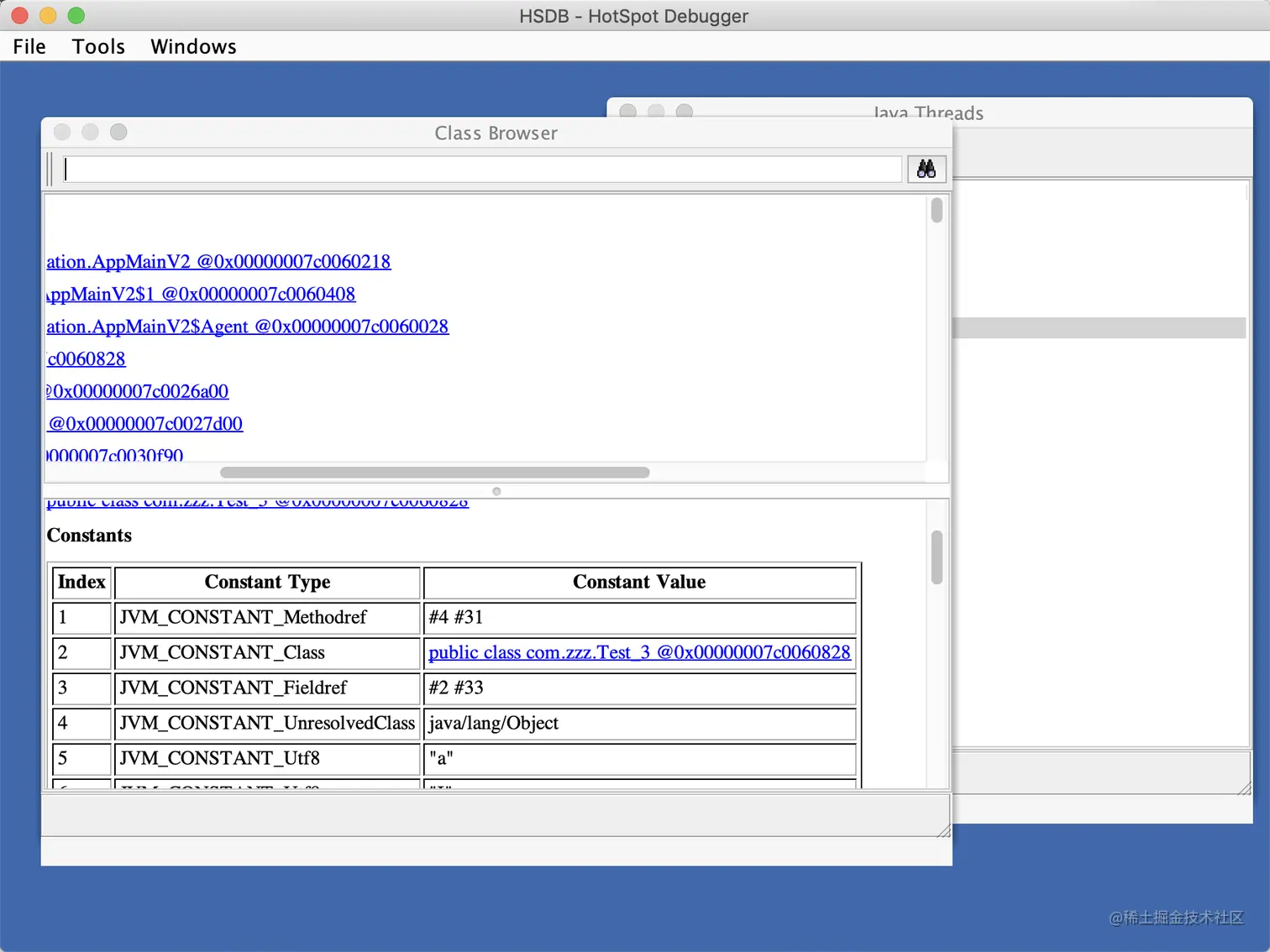

我这里是Test3.class的静态常量池，我们运行这个类，控制台输入jps查看进程，复制到HSDB上，点击Tools，点击Class Browser，点击public class com.zzz.Test_3 @0x00000007c0060828 点击Constant Pool下面的，可以查看运行时常量池 index为3的位置上，class已经指向了内存地址，而上面的静态常量池中，class指向的还是#32 这就证明了，解析阶段，符号引用转了直接引用

初始化

执行静态代码块，完成静态变量的赋值

静态字段，静态代码块，字节码层面会生成clinit方法，方法中语句的先后顺序与代码的编写顺序相关

public class Test_3 {

    public static int a = 10;
    public static int b = 10;

    public static void main(String[] args) {
        int[] arr = new int[1];

        Test_3[] test_2 = new Test_3[1];

    }
}

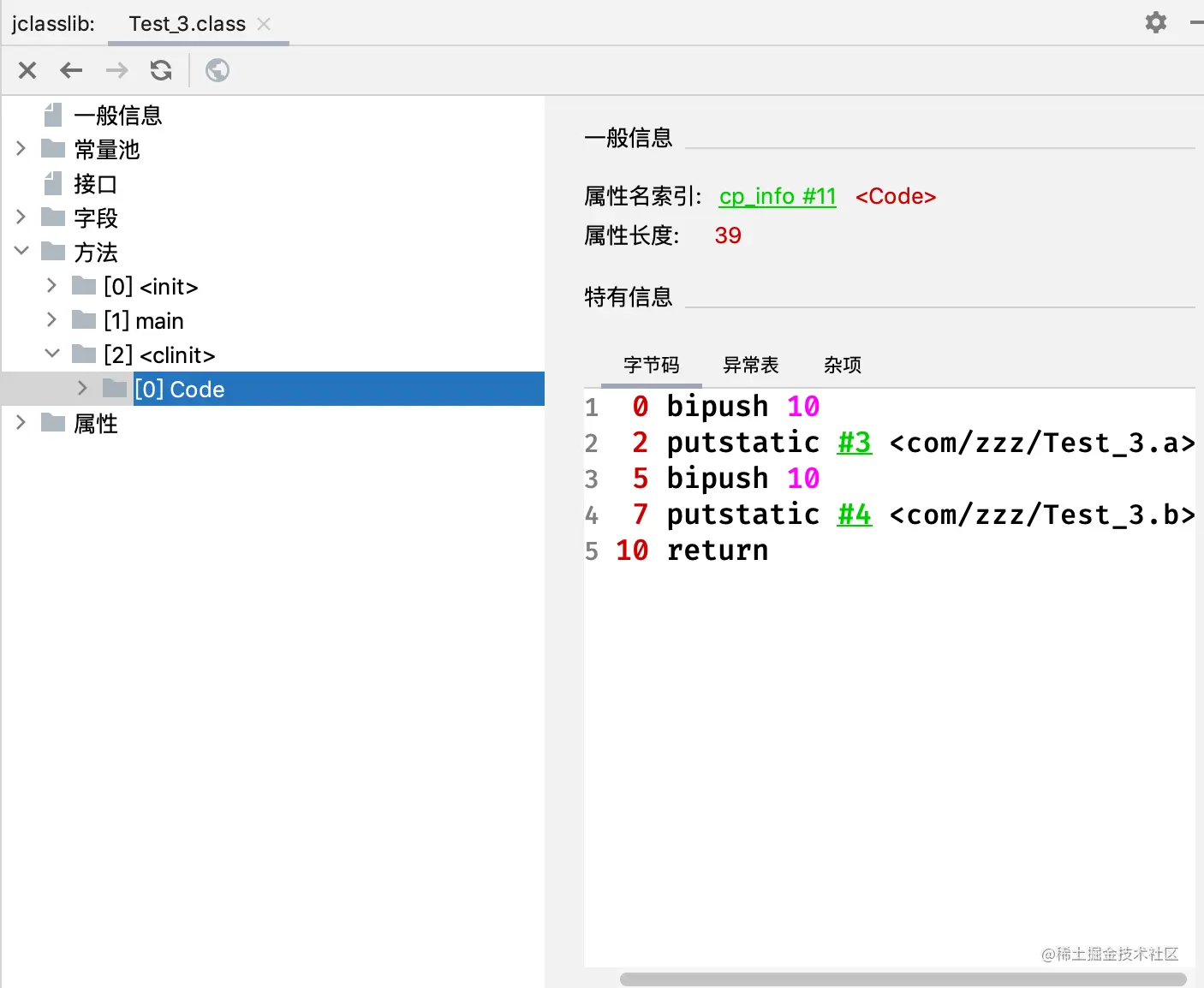

运行上面这段代码用jclasslib可以看到，执行顺序是和编写顺序一样的

实战：static加载顺序

public class Test_21 {

    public static void main(String[] args) {
        Test_21_A obj = Test_21_A.getInstance();

        System.out.println(obj.val1);
        System.out.println(obj.val2);
    }
}

class Test_21_A{
    public static int val1;

    public static int val2 = 1;

    public static Test_21_A instance = new Test_21_A();

    Test_21_A(){
        val1++;
        val2++;
    }

    public static Test_21_A getInstance(){
        return instance;
    }
}

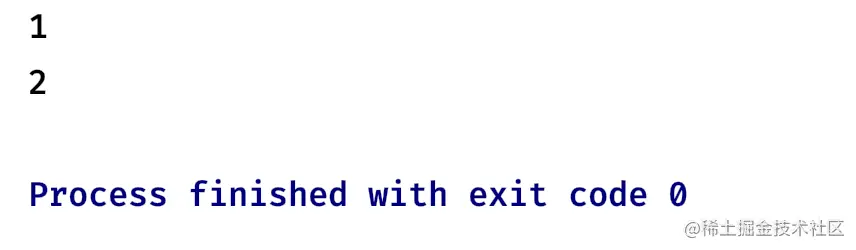

上面这段代码的运行结果：因为val1被赋值初始值是0，val2是1，所以结果是1，2

public class Test_21 {

    public static void main(String[] args) {
        Test_21_A obj = Test_21_A.getInstance();

        System.out.println(obj.val1);
        System.out.println(obj.val2);
    }
}

class Test_21_A{
    public static int val1;

    public static Test_21_A instance = new Test_21_A();

    Test_21_A(){
        val1++;
        val2++;
    }
    public static int val2 = 1;

    public static Test_21_A getInstance(){
        return instance;
    }
}

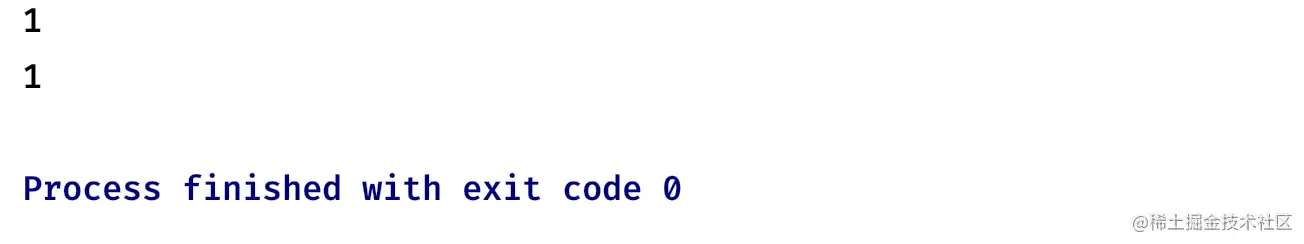

想一下，上面这段代码结果是多少呢？结果是1，1因为定义val2是在后面，所以虽然执行了++，但是val2的赋值把前面的直接覆盖了，所以是1，1

JVM加载类是懒加载模式

public class Test_2 {

    public static void main(String[] args) {
        System.out.println(Test_2_B.str);
    }
}

class Test_2_A{
    public static String str = "A str";

    static {
        System.out.println("A Static Block");
    }
}

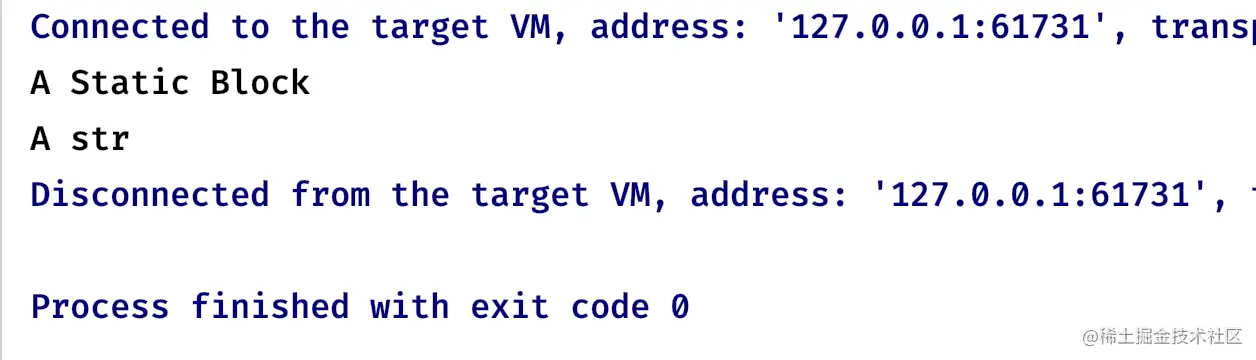

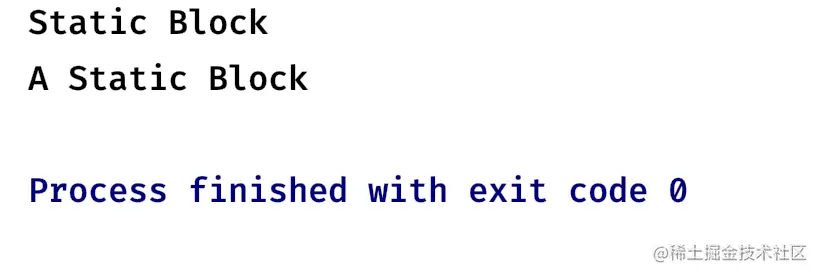

看这段代码，猜一下执行结果没有执行B的static代码块？为什么，上面说了JVM加载类是懒加载模式，str是定义在Test_2_A中的，并没有使用到Test_2_B，所以不会加载Test_2_B中的static代码块

这里我们改一下

public class Test_2 {


    public static void main(String[] args) {
        System.out.println(Test_2_B.str);
    }
}

class Test_2_A{


    static {
        System.out.println("A Static Block");
    }
}

class Test_2_B extends Test_2_A{
    //public static String str = "B str";
    public static String str = "A str";

    static {
        System.out.println("B Static Block");
    }
}

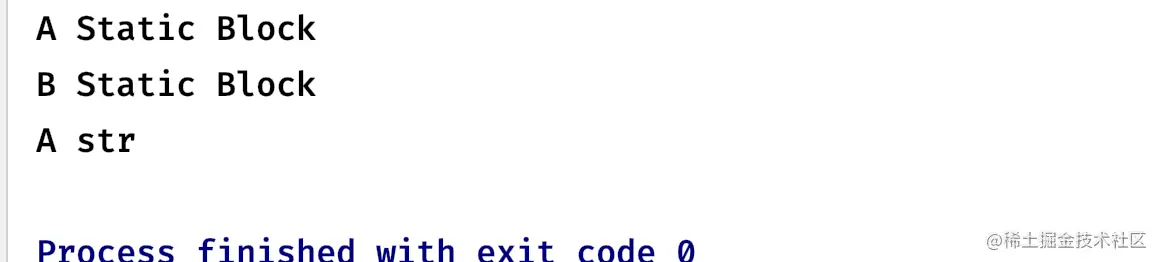

这样的话，结果这里结果很明显了，也打印了B Static Block

public class Test_2 {


    public static void main(String[] args) {
        Test_2_C arrs[] = new Test_2_C[1];
    }
}

class Test_2_A{


    static {
        System.out.println("A Static Block");
    }
}

class Test_2_B extends Test_2_A{
    //public static String str = "B str";
    public static String str = "A str";

    static {
        System.out.println("B Static Block");
    }
}

class Test_2_C{
    static {
        System.out.println("C Static Block");
    }
}

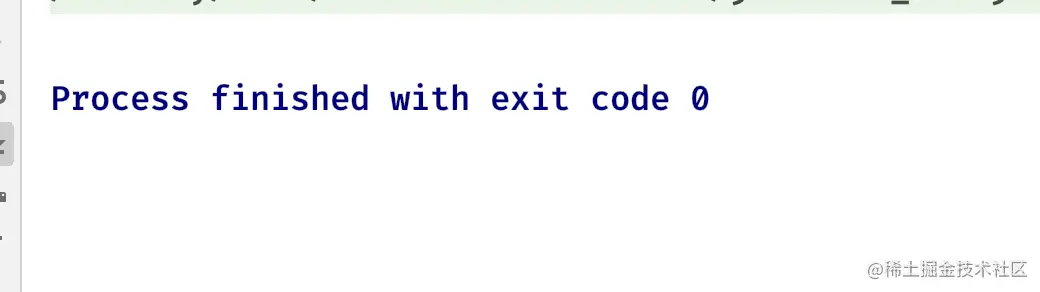

结果没有输出，因为定义数组只是定义一个数据类型

public class Test_2 {

    public static void main(String[] args) {
        System.out.println(Test_2_D.str);
    }
}

class Test_2_A{


    static {
        System.out.println("A Static Block");
    }
}

class Test_2_B extends Test_2_A{
    //public static String str = "B str";
    public static String str = "A str";

    static {
        System.out.println("B Static Block");
    }
}

class Test_2_C{
    static {
        System.out.println("C Static Block");
    }
}

class Test_2_D{
    public static final String str = "A str";

    static {
        System.out.println("D Static Block");
    }
}

结果：就只打印了A str，这是怎么回事？这里我们用javap -v查看一下

public class com.zzz.Test_2
  minor version: 0
  major version: 52
  flags: (0x0021) ACC_PUBLIC, ACC_SUPER
  this_class: #6                          // com/zzz/Test_2
  super_class: #7                         // java/lang/Object
  interfaces: 0, fields: 0, methods: 2, attributes: 1
Constant pool:
   #1 = Methodref          #7.#21         // java/lang/Object."<init>":()V
   #2 = Fieldref           #22.#23        // java/lang/System.out:Ljava/io/PrintStream;
   #3 = Class              #24            // com/zzz/Test_2_D
   #4 = String             #25            // A str
   #5 = Methodref          #26.#27        // java/io/PrintStream.println:(Ljava/lang/String;)V
   #6 = Class              #28            // com/zzz/Test_2
   #7 = Class              #29            // java/lang/Object
   #8 = Utf8               <init>
   #9 = Utf8               ()V
  #10 = Utf8               Code
  #11 = Utf8               LineNumberTable
  #12 = Utf8               LocalVariableTable
  #13 = Utf8               this
  #14 = Utf8               Lcom/zzz/Test_2;
  #15 = Utf8               main
  #16 = Utf8               ([Ljava/lang/String;)V
  #17 = Utf8               args
  #18 = Utf8               [Ljava/lang/String;
  #19 = Utf8               SourceFile
  #20 = Utf8               Test_2.java
  #21 = NameAndType        #8:#9          // "<init>":()V
  #22 = Class              #30            // java/lang/System
  #23 = NameAndType        #31:#32        // out:Ljava/io/PrintStream;
  #24 = Utf8               com/zzz/Test_2_D
  #25 = Utf8               A str
  #26 = Class              #33            // java/io/PrintStream
  #27 = NameAndType        #34:#35        // println:(Ljava/lang/String;)V
  #28 = Utf8               com/zzz/Test_2
  #29 = Utf8               java/lang/Object
  #30 = Utf8               java/lang/System
  #31 = Utf8               out
  #32 = Utf8               Ljava/io/PrintStream;
  #33 = Utf8               java/io/PrintStream
  #34 = Utf8               println
  #35 = Utf8               (Ljava/lang/String;)V
{
  public com.zzz.Test_2();
    descriptor: ()V
    flags: (0x0001) ACC_PUBLIC
    Code:
      stack=1, locals=1, args_size=1
         0: aload_0
         1: invokespecial #1                  // Method java/lang/Object."<init>":()V
         4: return
      LineNumberTable:
        line 3: 0
      LocalVariableTable:
        Start  Length  Slot  Name   Signature
            0       5     0  this   Lcom/zzz/Test_2;

  public static void main(java.lang.String[]);
    descriptor: ([Ljava/lang/String;)V
    flags: (0x0009) ACC_PUBLIC, ACC_STATIC
    Code:
      stack=2, locals=1, args_size=1
         0: getstatic     #2                  // Field java/lang/System.out:Ljava/io/PrintStream;
         3: ldc           #4                  // String A str
         5: invokevirtual #5                  // Method java/io/PrintStream.println:(Ljava/lang/String;)V
         8: return
      LineNumberTable:
        line 6: 0
        line 7: 8
      LocalVariableTable:
        Start  Length  Slot  Name   Signature
            0       9     0  args   [Ljava/lang/String;
}
SourceFile: "Test_2.java"

#4 = String #25 // A str 通过这个可以看出，这里指向的是常量值，这里也就是将常量str写入了Test_6的常量池中

public class Test_2 {

    public static void main(String[] args) {
        System.out.println(Test_2_E.uuid);
    }
}


class Test_2_E{
    public static final String uuid = UUID.randomUUID().toString();

    static {
        System.out.println("E Static Block");
    }
}

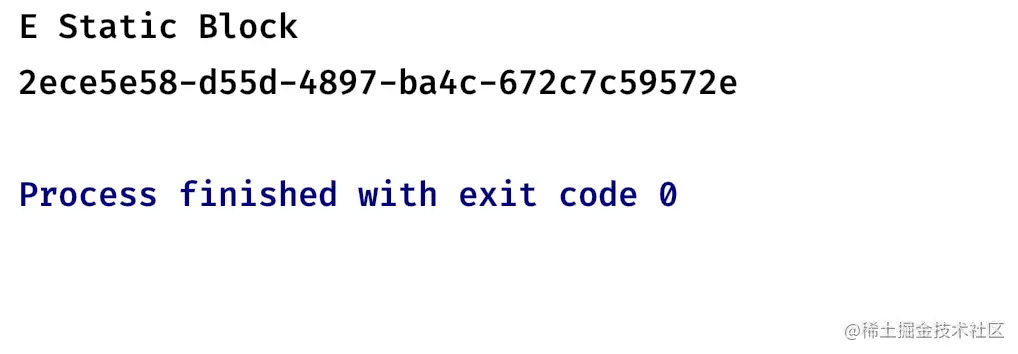

结果：

这里和上一个str的不同点是str是一个常量，这里虽然也是final修饰了，但是因为uuid需要动态生成，所以涉及到Test_2_E的主动使用

public class Test_2 {

    static {
        System.out.println("Static Block");
    }

    public static void main(String[] args) throws ClassNotFoundException {
        Class<?> clazz = Class.forName("com.zzz.Test_2_A");

    }
}

读取静态变量的底层实现

public class Test_3 {

    public static void main(String[] args) {
        System.out.println(Test_3_B.str);
        while (true);
    }
}

class Test_3_A{
    public static String str = "A str";

    static {
        System.out.println("A Static Block");
    }
}

class Test_3_B extends Test_3_A{
    static {
        System.out.println("B Static Block");
    }
}

运行这段代码，控制台输入jps，使用HSDB，找到Test_3_A 这里我们可以看到，这个str的指针是存储在InstanceMirrorKlass

静态变量str的值是存放在StringTable中（也就是之前讲的字符串常量池）

看下Test_3_B有没有str 事实证明是没有的

实现思路：

先去Test_3_B的镜像类中去取，如果有直接返回，如果没有，会沿着继承链将请求往上抛。很明显，这种算法的性能随着继承的death而上升，算法复杂度为O(n)
借助另外的数据结构实现，使用k-v的格式存储，查询性能为O(1)

Hotspot就是使用的第二种方式；借助另外的数据结构ConstantPoolCache，常量池类ConstantPool中有个属性_cache指向了这个结构。每一条数据对应一个类ConstantPoolCacheEntry

ConstantPoolCacheEntry

常量池缓存是为常量池预留的运行时数据结构。保存所有字段访问和调用字节码的解释器运行时信息。缓存是在类被积极使用之前创建和初始化的。每个缓存项在解析时被填充

ConstantPoolCacheEntry* base() const           {
  return (ConstantPoolCacheEntry*)((address)this + in_bytes(base_offset()));
}

这个公式的意思是ConstantPoolCache对象的地址加上ConstantPoolCache对象的内存大小

如何读取

\openjdk\hotspot\src\share\vm\interpreter\bytecodeInterpreter.cpp

CASE(_getstatic):
        {
          u2 index;
          ConstantPoolCacheEntry* cache;
          index = Bytes::get_native_u2(pc+1);

          // QQQ Need to make this as inlined as possible. Probably need to
          // split all the bytecode cases out so c++ compiler has a chance
          // for constant prop to fold everything possible away.

          cache = cp->entry_at(index);
          if (!cache->is_resolved((Bytecodes::Code)opcode)) {
            CALL_VM(InterpreterRuntime::resolve_get_put(THREAD, (Bytecodes::Code)opcode),
                    handle_exception);
            cache = cp->entry_at(index);
          }
……

从代码中可以看出，是直接去获取ConstantPoolCacheEntry

闻所未闻的JVM底层之类加载
