Filter相信大家都有在项目中使用过,Filter可以对访问的请求和响应进行拦截,可是Filter的原理是怎么样呢?
大家都知道Filter能够按顺序执行,Filter中有3个方法:init、 doFilter destroy ,当在doFilter中执行chain.doFilter()时会执行下一个Filter
public interface Filter {
public void init(FilterConfig filterConfig) throws ServletException;
public void doFilter(ServletRequest request, ServletResponse response,
FilterChain chain)
throws IOException, ServletException;
public void destroy();
}
那么问题来了：
一个请求是如何到达Filter的呢？
调用chain.doFilter()的时候为什么会执行下一个Filter呢？
接下来结合源码看看Filter的执行链路
Tomcat请求处理流程
首先，FilterChain对象从哪儿来的？结合源码分析，可以看到FilterChain在Tomcat中的实现是ApplicationFilterChain，而ApplicationFilterChain则通过org.apache.catalina.core.ApplicationFilterFactory的createFilterChain()创建,那什么时候调用createFilterChain()去创建FilterChain呢？这就要从Tomcat的体系架构说起了
Tomcat的架构体系
Tomcat提供了Servlet的默认实现，是Servlet运行的容器，在Tomcat Server中，一个Service由两部分组成，分别是Connector（连接器）和Container（容器）
连接器
-
连接器的职责是创建一个服务器套接字用来监听前来的HTTP请求，读取套接字的输入流，根据具体应用层协议（HTTP/AJP）解析请求体、请求头、cookies等信息，构建ServletRequest对象，调用Servlet容器得到ServletResponse对象并转发成网络字节流返回浏览器
连接器模块包括3大核心组件：Endpoint(用于处理Socket请求的接收和发送)、Processor （接收来自 Endpoint 的 Socket，读取字节流解析成 Tomcat Request 和 Response 对象）和 Adapter （将 Tomcat Request 转成 ServletRequest，并调用容器），下面以一个http请求为例：
请求首先会到达Endpoint Endpoint可以理解为TCP/IP协议的实现，Tomcat目前支持NIO、NIO.2、APR三种IO模型，以NIO为例
Endpoint------>NioEndpoint
NioEndpoint有两个比较重要的组件Acceptor和SocketProcessor
Acceptor
protected class Acceptor extends AbstractEndpoint.Acceptor {
@Override
public void run() {
......
// socket
socket = serverSock.accept();
......
Acceptor用于监听Socket连接请求
SocketProcessor
@Override
protected void doRun() {
......
if (event == null) {
state = getHandler().process(socketWrapper, SocketEvent.OPEN_READ);
} else {
state = getHandler().process(socketWrapper, event);
}
......
SocketProcessor用于处理接收到的Socket请求，它实现了Runnable接口，在run方法通过getHandler().process(socketWrapper, event)调用Processor协议层组件
Processor------>Http11Processor
Processor是应用层协议的实现，目前Tomcat支持HTTP/1.1、AJP、HTTP/2协议，以 HTTP/1.1为例
public SocketState service(SocketWrapperBase<?> socketWrapper)
throws IOException {
RequestInfo rp = request.getRequestProcessor();
rp.setStage(org.apache.coyote.Constants.STAGE_PARSE);
// Setting up the I/O
setSocketWrapper(socketWrapper);
inputBuffer.init(socketWrapper);
outputBuffer.init(socketWrapper);
......
if (!getErrorState().isError()) {
// Setting up filters, and parse some request headers
rp.setStage(org.apache.coyote.Constants.STAGE_PREPARE);
try {
prepareRequest();
......
rp.setStage(org.apache.coyote.Constants.STAGE_SERVICE);
getAdapter().service(request, response);
......
response.reset();
response.setStatus(500);
setErrorState(ErrorState.CLOSE_CLEAN, e);
response.setHeader("Connection", "close"); // TODO: Remove
......
Processor 接收来自Endpoint的Socket，读取字节流解析成 Tomcat Request 和 Response 对象，并通过 getAdapter().service(request, response)调用Adapter处理。
Adapter------>CoyoteAdapter
Adapter的作用主要是完成ServletRequest标准对象的转换，以达到解耦的效果
public void service(org.apache.coyote.Request req, org.apache.coyote.Response res)
throws Exception {
Request request = (Request) req.getNote(ADAPTER_NOTES);
Response response = (Response) res.getNote(ADAPTER_NOTES);
......
try {
// Parse and set Catalina and configuration specific
// request parameters
postParseSuccess = postParseRequest(req, request, res, response);
if (postParseSuccess) {
//check valves if we support async
request.setAsyncSupported(
connector.getService().getContainer().getPipeline().isAsyncSupported());
// Calling the container
connector.getService().getContainer().getPipeline().getFirst().invoke(
request, response);
}
Request对象实现了HttpServletRequest接口，Adapter在此完成了Tomcat Request到HttpServletRequest的转换，再调用容器的service方法
容器
容器用于处理并响应用户的一个servlet请求如上图，在Tomcat中共有四种容器：Engine（引擎）、 Host（主机）、 Context（上下文）、Wrapper（包装器）
Engine 可以理解为容器和连接器的桥梁，Engine会接受并处理来自连接器的所有请求，并响应
Host 虚拟主机，表示我们的服务器支持的域名，一个引擎可以包含多个主机
Context 上下文容器，可以看成应用服务，每个Host里面可以运行多个应用服务，每一个上下文具有唯一的路径
Wrapper 是Servlet的抽象和包装，每个Context可以有多个Wrapper，用于支持不同的Servlet
Tomcat提供了server.xml配置文件对容器构成组件进行配置
<Server>
<Service>
<Connector />
<Connector />
<Engine> <!-- Engine组件从一个或多个Connector中接收请求并处理，并将完成的响应返回给Connector -->
<Host> <!-- Host是Engine的子容器,Engine组件中可以内嵌1个或多个Host组件 -->
<Context /> <!-- Context是Host的子容器，每个Host中可以定义任意多的Context元素 -->
</Host>
</Engine>
</Service>
</Server>
org.apache.catalina.Container接口定义了容器的规范,。Engine、Host、Context和Wrapper接口都实现了Container即可。它们的标准实现是StandardEngine, StandardHost, StandardContext, and StandardWrapper
请求是怎么在层层容器中流转，抵达需要执行的Filter或者Servlet呢？
Pipeline-Valve 管道

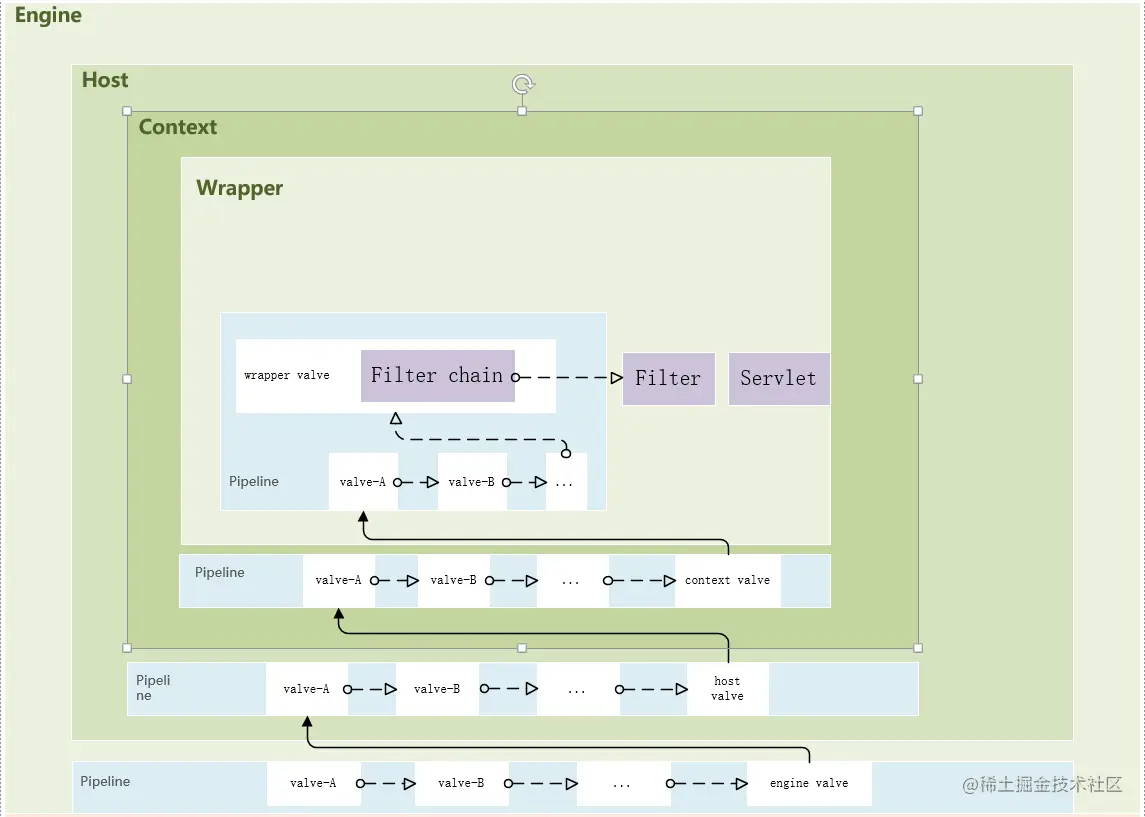

在Tomcat容器中，设计者运用责任链模式来处理请求的流转以达到解耦的效果，Pipeline、Valve定义了该设计模式在容器中运用的基本模型。如下图，Pipeline可以理解为管道，而valve作为Pipeline的元素，则可理解为管道中的一个阀门
先看一下接口定义
public interface Pipeline {
Valve getBasic();
void setBasic(Valve var1);
void addValve(Valve var1);
Valve[] getValves();
void removeValve(Valve var1);
Valve getFirst();
boolean isAsyncSupported();
Container getContainer();
void setContainer(Container var1);
void findNonAsyncValves(Set<String> var1);
}
public interface Valve {
public Valve getNext();
public void setNext(Valve valve);
public void invoke(Request request, Response response)
}
Pipeline的初始化
public Pipeline getPipeline() {
return this.pipeline;
}
每一个容器都有一个pipeline属性，在容器的父类ContainerBase中实现
addValve
在pipeline接口中，提供了addValve方法，通过addValve，可以在管道中增加阀门
public void addValve(Valve valve) {
......
// Add this Valve to the set associated with this Pipeline
if (first == null) {
first = valve;
valve.setNext(basic);
} else {
Valve current = first;
while (current != null) {
if (current.getNext() == basic) {
current.setNext(valve);
valve.setNext(basic);
break;
}
current = current.getNext();
}
}
}
Valve.invoke()会按照addValue()的顺序执行，Valve之间的调用通过getNext().invoke(request, response)执行
setBasic

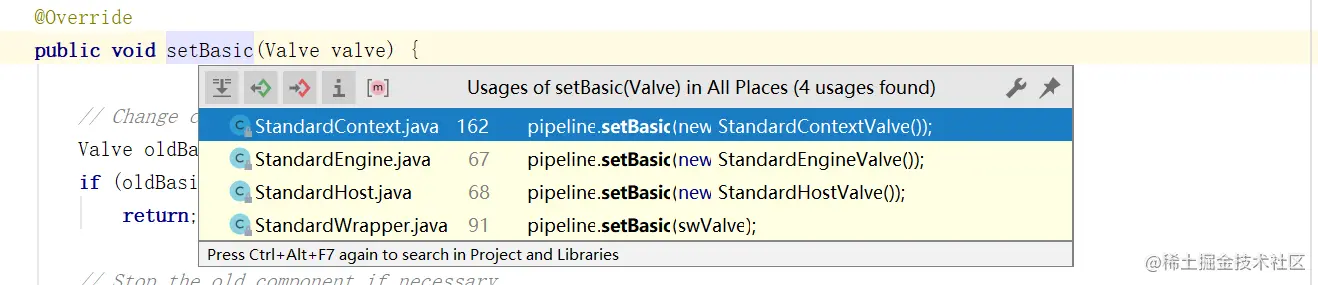

在pipeline接口中，setBasic设置用于设置基础阀门，需要注意每一个容器都定义了BasicValve，在执行时，BasicValve总是最后执行的
StandardEngineValve调用下一管道的过程
public final void invoke(Request request, Response response)
throws IOException, ServletException {
// Select the Host to be used for this Request
Host host = request.getHost();
......
host.getPipeline().getFirst().invoke(request, response);
}

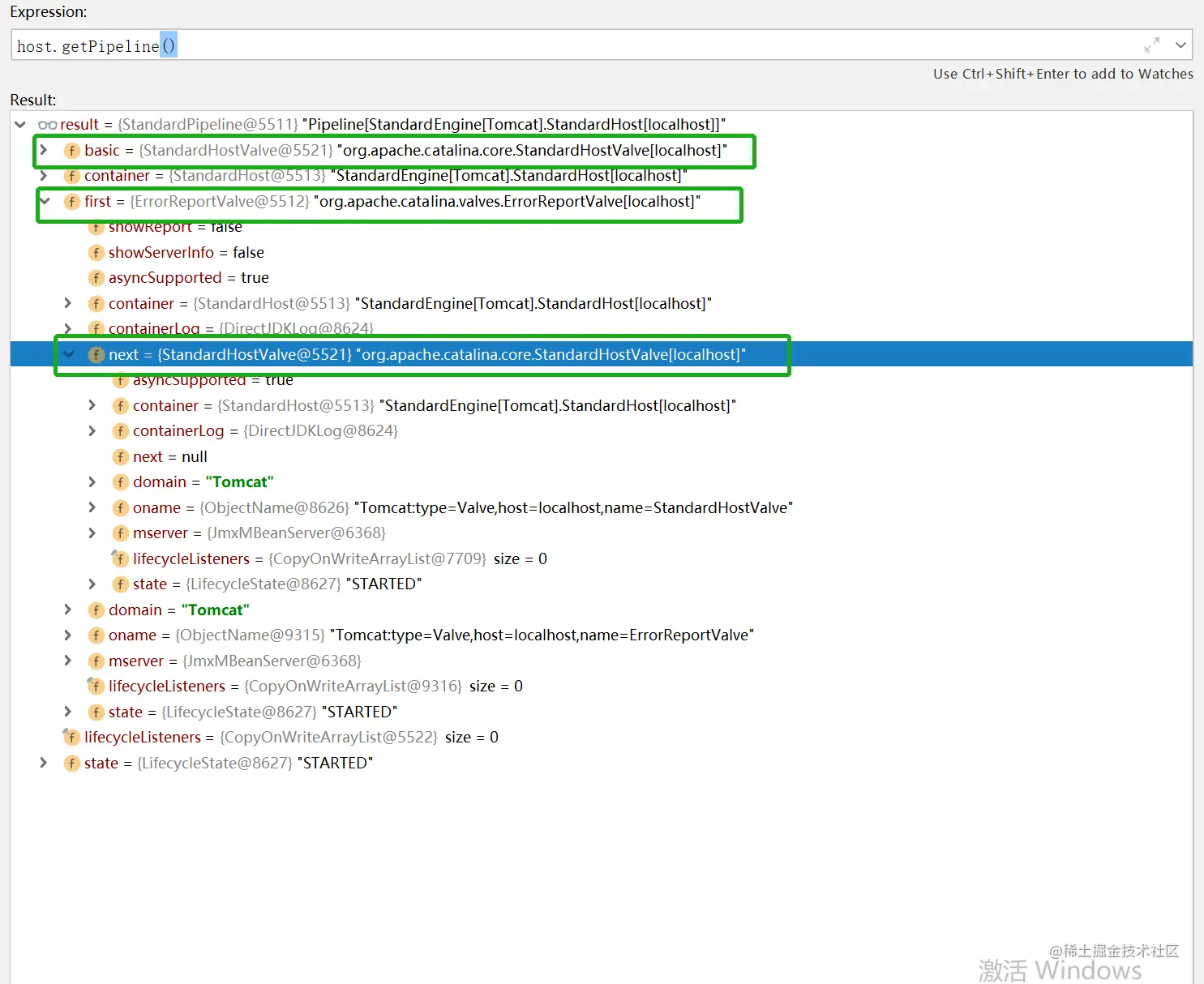

可以看到当前容器的Pipeline对象中 first Valve是ErrorReportValve,同时起next属性指向的是StandardHostValve那么在ErrorReportValve.invoke()中调用getNext().invoke(request, response)则会执行StandardHostValve.invoke()
StandardWrapperValve
StandardWrapperValue是Wrapper的标准阀，也是Pipeline中的最后一道阀门，也是触发Filter，执行Servlet的地方。看了这么久终于回到开头的Filter了！！！

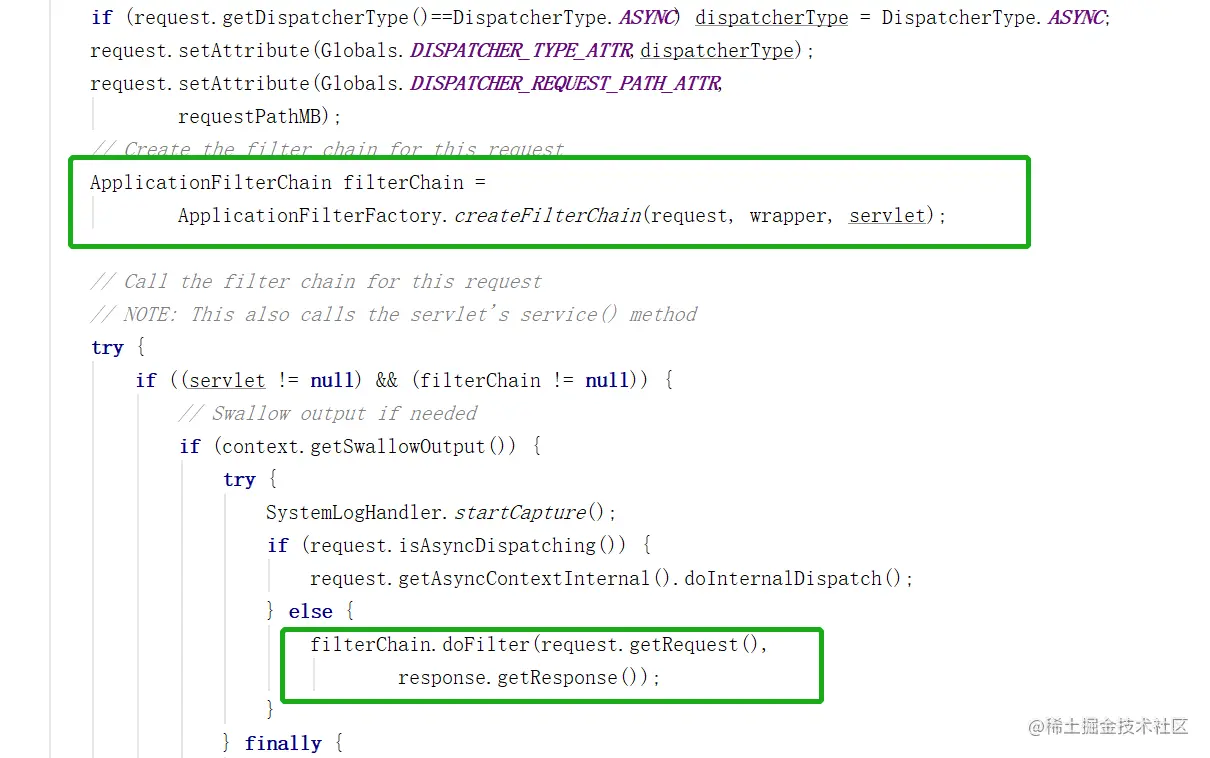

下面看看StandardWrapperValve.invoke方法
第一个核心的点是通过构建ApplicationFilterChain执行过滤器
createFilterChain方法的职责是构造过滤器链
public static ApplicationFilterChain createFilterChain(ServletRequest request, Wrapper wrapper, Servlet servlet) {
......
filterChain.setServlet(servlet);
.....
String servletName = wrapper.getName();
// 类型和路径都匹配的情况下，将context.filterConfig放到过滤器链里面
int i;
ApplicationFilterConfig filterConfig;
for(i = 0; i < filterMaps.length; ++i) {
if (matchDispatcher(filterMaps[i], dispatcher) && matchFiltersURL(filterMaps[i], requestPath)) {
filterConfig = (ApplicationFilterConfig)context.findFilterConfig(filterMaps[i].getFilterName());
if (filterConfig != null) {
filterChain.addFilter(filterConfig);
}
}
}
// 类型和ServletName都匹配的情况下，将context.filterConfig放到过滤器链里面
for(i = 0; i < filterMaps.length; ++i) {
if (matchDispatcher(filterMaps[i], dispatcher) && matchFiltersServlet(filterMaps[i], servletName)) {
filterConfig = (ApplicationFilterConfig)context.findFilterConfig(filterMaps[i].getFilterName());
if (filterConfig != null) {
filterChain.addFilter(filterConfig);
}
}
}
return filterChain;
} else {
return filterChain;
}
}
}
doFilter的执行
doFilter的执行是一个递归的过程，执行chain.doFilter()时会执行ApplicationFilterChain 中的以下逻辑
private void internalDoFilter(ServletRequest request, ServletResponse response) throws IOException, ServletException {
if (this.pos < this.n) {
ApplicationFilterConfig filterConfig = this.filters[this.pos++];
try {
Filter filter = filterConfig.getFilter();
if (request.isAsyncSupported() && "false".equalsIgnoreCase(filterConfig.getFilterDef().getAsyncSupported())) {
request.setAttribute("org.apache.catalina.ASYNC_SUPPORTED", Boolean.FALSE);
}
if (Globals.IS_SECURITY_ENABLED) {
Principal principal = ((HttpServletRequest)request).getUserPrincipal();
Object[] args = new Object[]{request, response, this};
SecurityUtil.doAsPrivilege("doFilter", filter, classType, args, principal);
} else {
// 执行Filter
filter.doFilter(request, response, this);
}
......异常处理
} else {
try {
if (ApplicationDispatcher.WRAP_SAME_OBJECT) {
lastServicedRequest.set(request);
lastServicedResponse.set(response);
}
if (request.isAsyncSupported() && !this.servletSupportsAsync) {
request.setAttribute("org.apache.catalina.ASYNC_SUPPORTED", Boolean.FALSE);
}
if (request instanceof HttpServletRequest && response instanceof HttpServletResponse && Globals.IS_SECURITY_ENABLED) {
Principal principal = ((HttpServletRequest)request).getUserPrincipal();
Object[] args = new Object[]{request, response};
SecurityUtil.doAsPrivilege("service", this.servlet, classTypeUsedInService, args, principal);
} else {
// 执行servlet
this.servlet.service(request, response);
}
......异常处理、释放资源
}
}
① this.pos < this.n 通过Filter的下标索引，判断是否Filter执行完成
② filter.doFilter(request, response, this)执行Filter，注意这里会传入ApplicationFilterChain对象本身，在具体的Filter中会调用chain.doFilter执行下一个Filter，再通过pos++获取下一个Filter，最终构成了链式结构
③ 执行完成所有Filter后通过this.servlet.service(request, response)执行Servlet，此时请求会先到达HttpServlet的doGet或doPost方法，最后请求到达DispatcherServlet,由DispatcherServlet根据路径将请求映射到Controller，整个过程大致是： Wrapper -> Filter -> DispatcherServlet -> Controller
总结
至此，通过分析Tomcat连接器与容器，完成了一个Web请求到应用服务器Controller的过程分析,那么现在再回头看看开篇的问题，是否对Filter有更多的认识了呢？有时候一些看起来简单的东西，背后的原理却值得我们思考
知识就像浩瀚的海洋，我们往往只看到冰山一角
学无止境！与君共勉
