setContentView流程简述

  • setContentView调用了window.setContentView方法，window是一个抽象类，在Android中，window只有一个实现类，phoneWindow
  • ActivityThread通过performLaunchActivity创建了Activity，Activity中的生命周期函数如onResume等实际上就是ActivityThread调用了Activity的各个方法而已
    • 如onCreate，是ActivityThread调用了performCreate方法
    • attach方法是在onCreate方法之前调用的，在这个方法中，window完成了赋值
    • mWindow = new PhoneWindow(...)

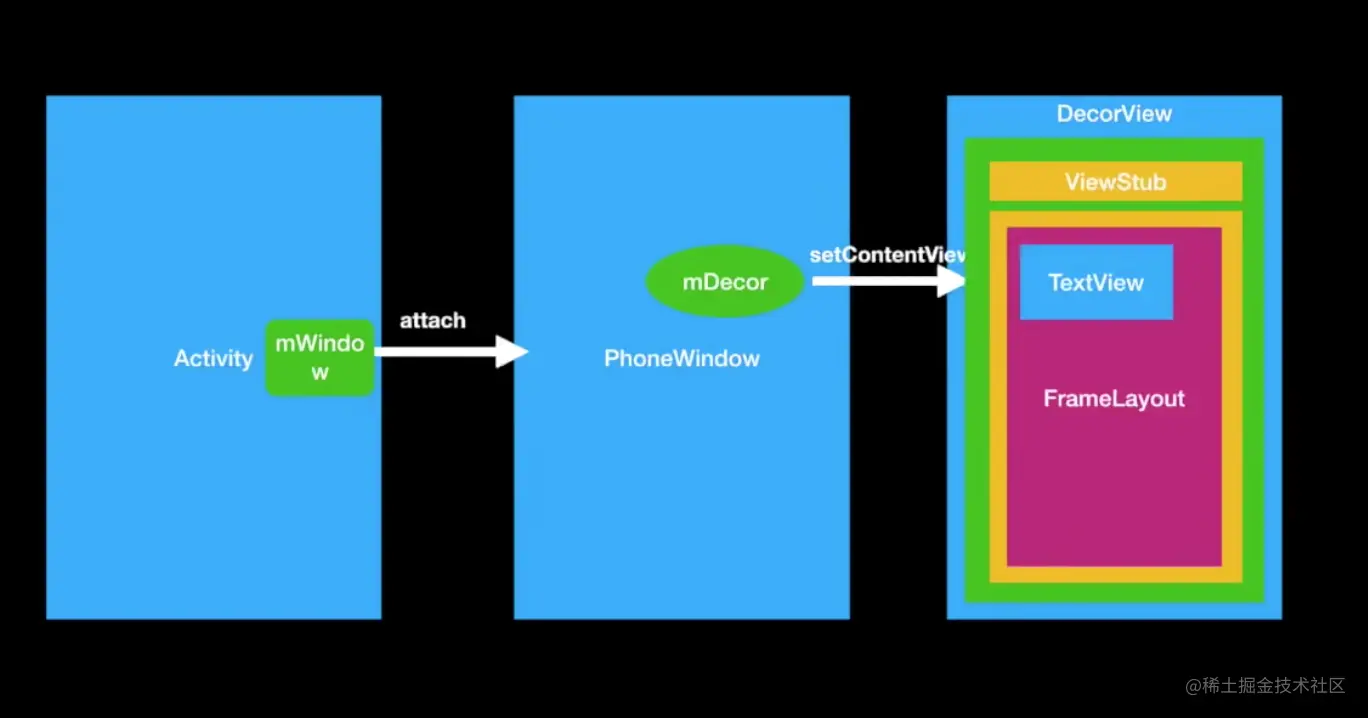

  • DecorView是window中的顶层容器，用户的xml视图通过DecorView的addView方法被添加到了Decordview中，不同的设置对应不同的父布局xml，在用户不进行任何requestWindowFeature（如隐藏标题等）设置的情况下，最终用户的xml中会添加到screen_simple.xml中，具体是通过inflater.inflate的方式添加到了id为content的FrameLayout中去
    • screen_simple.xml
    <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true"
    android:orientation="vertical">
    <ViewStub android:id="@+id/action_mode_bar_stub"
              android:inflatedId="@+id/action_mode_bar"
              android:layout="@layout/action_mode_bar"
              android:layout_width="match_parent"
              android:layout_height="wrap_content"
              android:theme="?attr/actionBarTheme" />
    <FrameLayout
         android:id="@android:id/content"
         android:layout_width="match_parent"
         android:layout_height="match_parent"
         android:foregroundInsidePadding="false"
         android:foregroundGravity="fill_horizontal|top"
         android:foreground="?android:attr/windowContentOverlay" />
</LinearLayout>

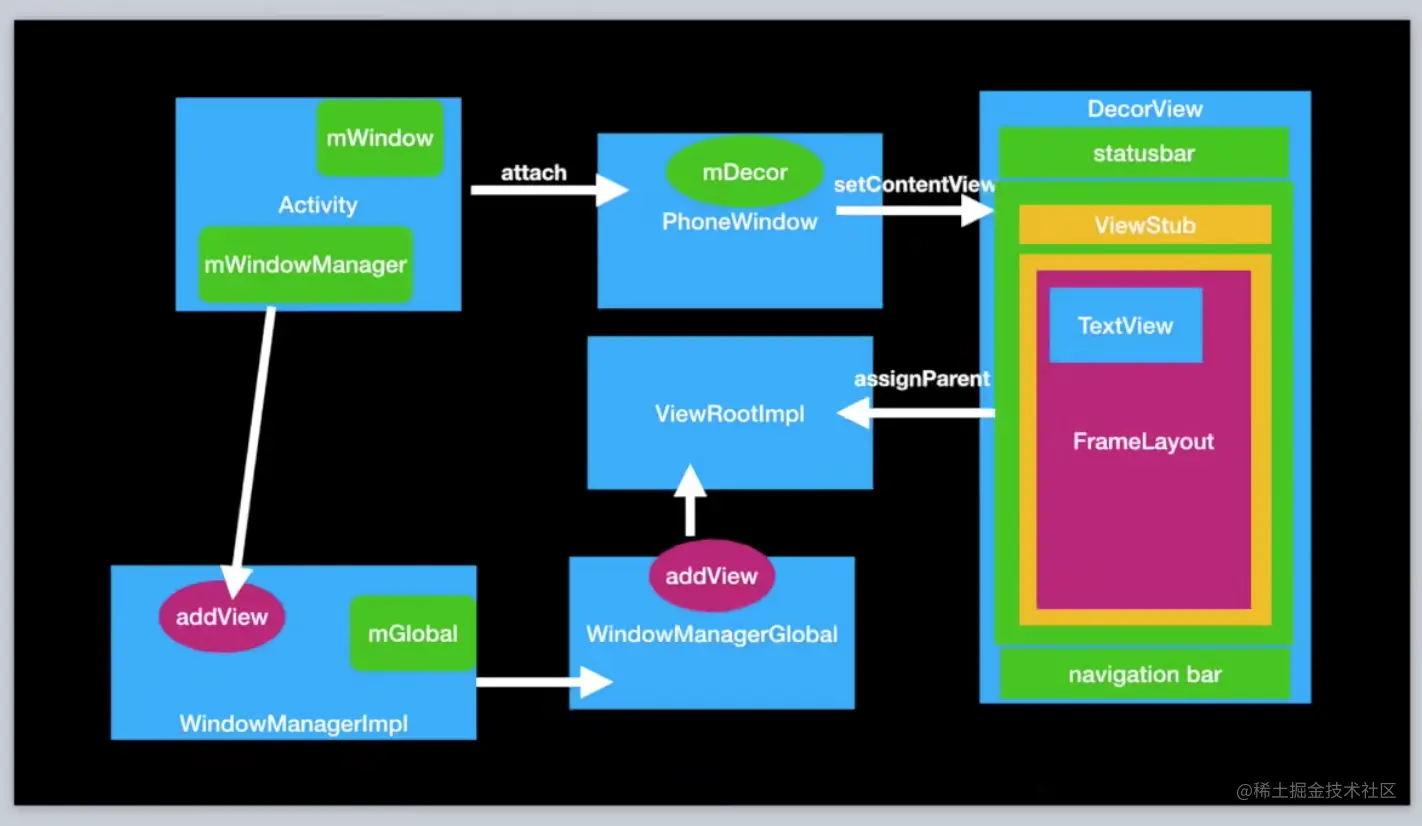

    • 其他的比如requestWindowFeature（FEATURE_NO_TITLE）其实就是替换了顶层xml布局,甚至其中也包含常见的VISIBLE、GONE操作 <img alt="48" src="" />

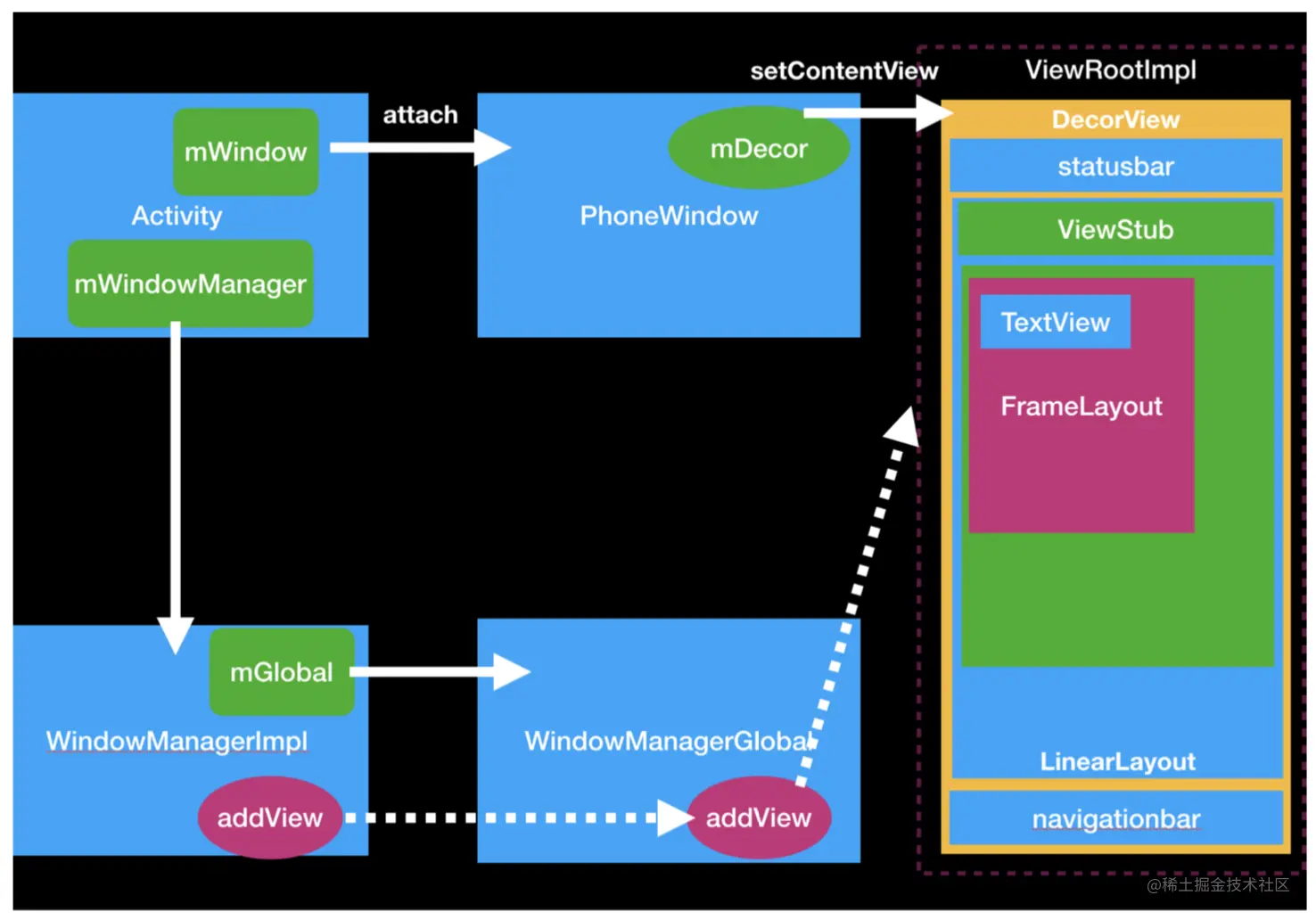

完整流程如下

对于上图的解释如下：

  1. 每一个Activiy都有一个Window对象，它的具体实例是一个PhoneWindow，phoneWindow的最顶层容器是一个DecorView，DecorView是布局顶层容器
  2. 每一个Activity都有一个windowManger对象，它的具体实例是WindowMangerImpl，WindowMangerImpl的addView调用了WindowMangerGlobal对象的addView方法
  3. WindowMangerGlobal是一个单例对象，是一个全局掌控者，addView的方法将用户的xml文件填充到了DecorView的布局中
  4. 所以实际上我们在setContentView(xml layout)上实际上还包含了多层父布局层级，自顶向下包含了
    • 最顶层Window，包含DecorView对象
    • DecorView包含了statusBar、actionBar，以及一个id为content的FrameLayout（根据布局属性不同内部有差别）
    • xml layout最终被添加填充到了FrameLayout中
  5. 简单来讲，就是mWindow负责创建了窗体和布局容器DecorView，而mWindowManager负责将布局依附到布局容器DecorView中
  6. 除去中间的处理流程，其余的测量布局绘制流程基本上就是View的绘制流程measure、layout、draw

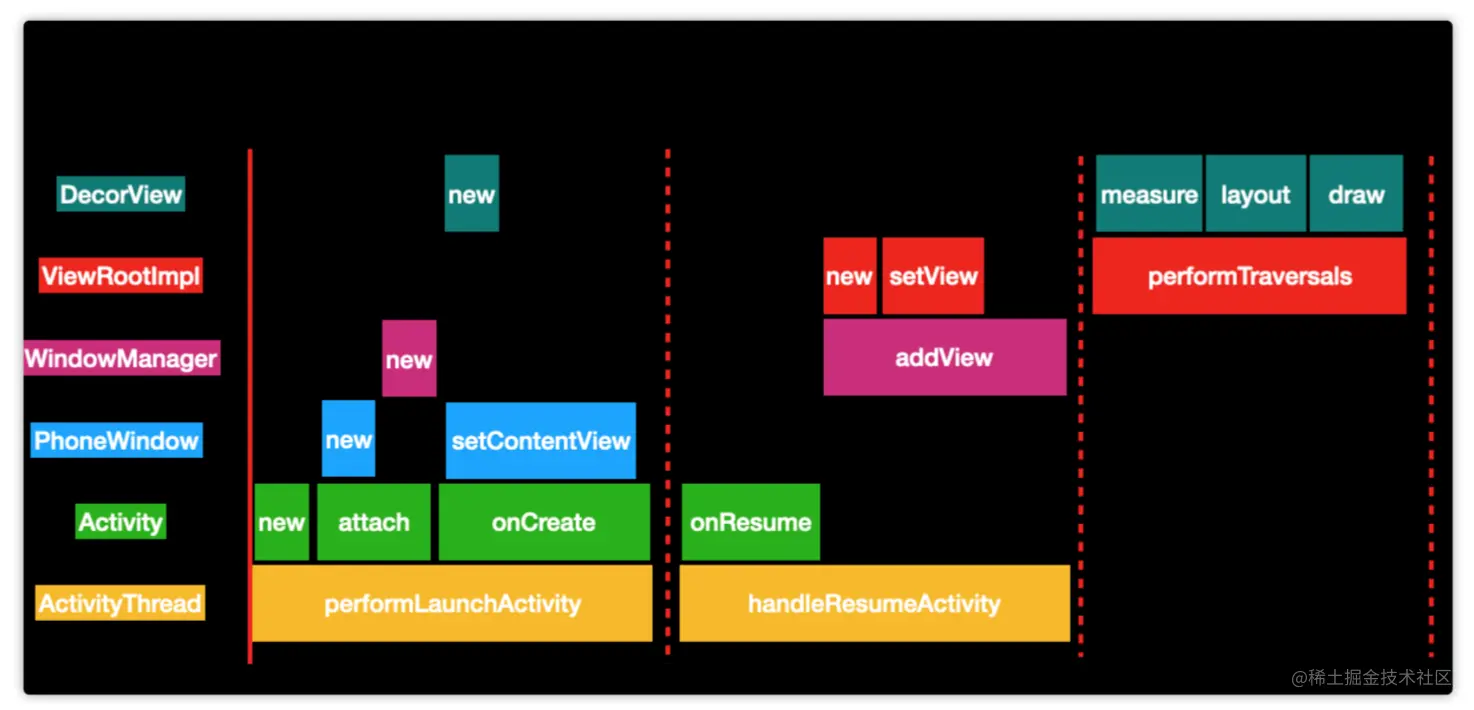

关键函数调用

  • performLaunchActivity创建了Activity，执行Activity初始化，这个过程创建了一些对象，包括PhoneWindow，PhoneWindowManager等，然后会创建出DecorView，执行onCreate函数等
  • handleResumeActivity调用了onResume，由于这个时候还没有走到绘制路程，所以这时候不能获取view的宽高，之后会调用windowManager的addView方法，它调用了WindowManagerGloabal的addView方法，new创建了viewImpl对象，调用了setView方法，调用之后，会执行scheduleTraversals，会向主线程post一个callback
  • 下一次进行轮询的时候，会执行performTraversals，这次的执行会调用decorView的measure和layout方法，第一次调用并不会马上绘制
  • 然后在下次轮询的时候，再次执行performTraversals的时候，进行真正的绘制draw

子线程到底能不能更新UI

CSDN _ Android中子线程真的不能更新UI吗？

onCreate{
    //可以更新
    thread{
      tv_setview.text = "${Thread.currentThread().name}:${SystemClock.uptimeMillis()}"
    }
    //不可以更新
    thread{
      sleep(2000)
      tv_setview.text = "${Thread.currentThread().name}:${SystemClock.uptimeMillis()}"
    }
}
  • 可以更新的原因是ViewRootImpl没有创建出来，不会触发checkThread方法
  • 不可以更新的原因是睡了两秒之后ViewRootImpl被创建出来，在访问UI的时候，ViewRootImpl会去检查当前是哪个线程访问的UI，ViewRootImpl的checkThread方法
    void checkThread() {
    if (mThread != Thread.currentThread()) {
        throw new CalledFromWrongThreadException(
                "Only the original thread that created a view hierarchy can touch its views.");
    }
}
    • 如果不是主线程，那就会抛出如下异常：Only the original thread that created a view hierarchy can touch its views
  • 如果想要在子线程中弹吐司，需要添加Looper代码,否则会报异常Can't toast on a thread that has not called Looper.prepare()
    //子线程吐司不报错写法
thread{
  Looper.prepare()
  Toast.makeText(this,"sss",0).show();
  Looper.loop()
}

子线程更新UI的方式

  1. 主线程申请成功后子线程申请

    tv_setview.setOnClickListener(View.OnClickListener {
      tv_setview.text = "Main"
      thread{
        tv_setview.text = "${Thread.currentThread().name}:${SystemClock.uptimeMillis()}"
      }
    })

    (补充解释: textview.text = "Main" 这一行代码会在主线程运行，这会在主线程正常的执行 requsetLayout 的整个流程，这样就完成了「申请」修改布局。 此时，在子线程立即调用 textview.text = "xx.." 这个代码就会因为它已经「申请」过 requestLayout 了，就不会层层往上调用 parent 的 requsetLayout() 方法，也就不会在子线程 触发 checkThread() 方法了!)

  2. 在子线程中创建ViewImpl

    thread {
        Looper.prepare()
        val button = Button(this)
        windowManager.addView(button, WindowManager.LayoutParams())
        button.setOnClickListener(OnClickListener {
          button.text = "${Thread.currentThread().name}:${SystemClock.uptimeMillis()}"
        })
        Looper.loop()
      }

  3. 利用硬件加速机制绕开 requestLayout()
    在硬件加速的支持下，如果控件只是进行了 invalidate() ，而没有触发 requestLayout() 是 不会触发 ViewRootImpl#checkThread() 的。

  4. SurfaceView
    Android 中有一个控件 SurfaceView ，它可以通过 holder 获得 Canvas 对象，可以直接在子线 程中更新 UI。

view.post() 传入的 Runnable 一定会被执行吗？为什么？

感觉简书上的这个答案靠谱

Dialog的布局流程

与Activity类似，最终顶层布局也是DecorView，默认布局是alert_dialog.xml
其他情况如下，核心类是AlertController

AlertController(...){
    ...

    //获取不同布局在安卓系统中对应的id
    mAlertDialogLayout = a.getResourceId(com.android.internal.R.styleable.AlertDialog_layout,
            com.android.internal.R.layout.alert_dialog);
    mButtonPanelSideLayout = a.getResourceId(
            com.android.internal.R.styleable.AlertDialog_buttonPanelSideLayout, 0);

    mListLayout = a.getResourceId(
            com.android.internal.R.styleable.AlertDialog_listLayout,
            com.android.internal.R.layout.select_dialog);
    mMultiChoiceItemLayout = a.getResourceId(
            com.android.internal.R.styleable.AlertDialog_multiChoiceItemLayout,
            com.android.internal.R.layout.select_dialog_multichoice);
    mSingleChoiceItemLayout = a.getResourceId(
            com.android.internal.R.styleable.AlertDialog_singleChoiceItemLayout,
            com.android.internal.R.layout.select_dialog_singlechoice);
    mListItemLayout = a.getResourceId(
            com.android.internal.R.styleable.AlertDialog_listItemLayout,
            com.android.internal.R.layout.select_dialog_item);

    ...
}
