前言

学习 WebGL 程序需要学习两个新东西，一个是WebGL API，另一个是着色器语言。其中着色器语言是用来控制 GPU 渲染的编程语言，而 WebGL API 则是 JavaScript 和着色器语言之间的桥梁，JavaScript 通过 WebGL API 间接地控制 GPU 的执行，例如我们在初始化着色时使用的 createShader 和 compileShader 等接口，就是 JavaScript 通过 WebGL API 来编译着色器代码，并在 GPU 中执行，初始化 GPU 状态。

本节内容主要是为了方便你看明白后续文章中的代码示例，同时熟悉 GLSL ES 语法也能够让你更灵活地写出着色器。关于 API 的介绍和编程语言的介绍会相对枯燥一点，你也可以初略看下，回头不清楚再翻回来查阅。

WebGL API 基础

所谓 API 就是一套应用程序编程接口，为了能够在 Web 上控制显卡硬件创建三维场景，对显卡的硬件细节进行了封装抽象，提供了一系列可以控制 GPU 渲染管线的函数，这些函数的集合就是 WebGL API。

获取上下文

通过 Canvas 画布对象的 getContext 方法可以获得一个 WebGL 的上下文 CanvasRenderingContext，该对象的方法和属性就是 WebGL API。这些方法和属性的制定参照的是 OpenGL ES。

gl = canvas.getContext("webgl");
gl = canvas.getContext("webgl2"); // webgl2.0，目前 safari 上还没有默认打开

初始化着色器

初始化着色器，即将字符串形式的 GLSL ES 代码编译为显卡中可以运行的着色器程序，具体可以分以下几个步骤：

1. 创建着色器对象 gl.createShader(type) 根据传入的参数创建一个顶点着色器或片元着色器。

2. 向着色器对象中填充着色器程序的源代码 gl.shaderSource(shader, source)

3. 编译着色器对象 gl.compileShader(shader) GLSL ES 程序需要编译成二进制的可执行格式，WebGL 系统真正使用的是这种可执行格式。

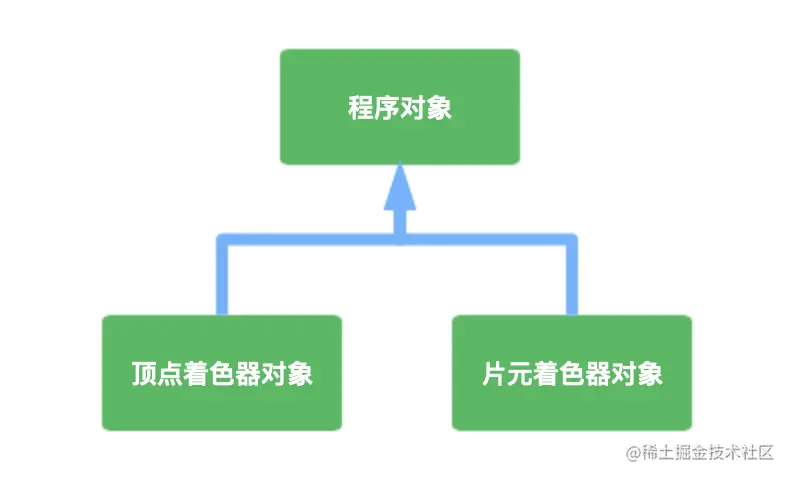

4. 创建程序对象 gl.createProgram() 着色器对象管理一个顶点着色器或者一个片元着色器，而程序对象是管理着色器对象的容器，在 WebGL 中，一个程序对象必须包含一个顶点着色器对象和一个片元着色器对象。



5. 为程序对象分配着色器 gl.attachShader(program, shader)

6. 连接程序对象 gl.linkProgram(program) 为程序对象分配了顶点着色器和片元着色器后，还需要将两者连接起来，保证两者的 varying 变量一一对应、保证两者中同名的 uniform 变量也是同类型的、保证着色器中的 attribute、uniform 和 varying 变量的个数没有超过着色器的上限。连接后，应该检查是否连接成功，可以通过调用 getProgramParameter(program, pname) 方法来确认，如下：

if (!gl.getProgramParameter(program, gl.LINK_STATUS)) {
  console.error(gl.getProgramInfoLog(program))
}

7. 使用程序对象 gl.useProgram(programe) 该函数的存在使得WebGL具有了一个强大的特性，那就是在绘制前准备多个程序对象，然后在绘制的时候根据需要切换程序对象。

以上就是初始化着色器的相应步骤，具体实现代码如下：

 // 初始化着色器方法
 function initShader(gl, vertexSource, fragmentSource) {
   const vertexShader = gl.createShader(gl.VERTEX_SHADER);
   const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
   // 将着色器源码附加到着色器上
   gl.shaderSource(vertexShader, vertexSource);
   gl.shaderSource(fragmentShader, fragmentSource);

  // 编译着色器
  gl.compileShader(vertexShader);
  gl.compileShader(fragmentShader);

  // 创建一个程序对象
  const program = gl.createProgram();
  // 将编译好的着色器附加到程序对象上
  gl.attachShader(program, vertexShader);
  gl.attachShader(program, fragmentShader);
  // 链接程序对象
  gl.linkProgram(program);
  // WebGL引擎使用该程序对象
  gl.useProgram(program);

  return program;
}

向着色器传递数据

向着色器传递数据可以通过 attribute 和 uniform 变量，具体使用哪个取决于数据本身，attribute 变量传输的是那些与顶点相关的数据，而 uniform 变量传递的是与顶点无关或者对于所有顶点都相同的数据。 向着色器传递数据，即将数据绑定到相应的着色器变量上，在 WebGL 中，大致的流程如下：

1. 在着色器中定义相应的变量

// 顶点着色器
attribute vec4 a_Position;
void main() {
  gl_Position = a_Position;
  gl_PointSize = 10.0;
}

// 片元着色器
uniform vec4 u_FragColor;
void main() {
  gl_FragColor = u_FragColor;
}

(attribute和uniform是类似于const的声明, 在本文的后面着色器语言基础中有介绍到)

2. 获取变量位置

对于 attribute 变量，使用 getAttribLocation(program, name) 获取变量位置，对于 uniform 变量使用 getUniformLocation(program, name)

3. 向变量赋值

WebGL 提供了多个 API 来向 uniform 和 attribute 变量赋值

gl.vertexAttrib1f(location, v0)
...
gl.vertexAttrib4f(location, v0, v1, v2, v3)
gl.uniform1f(location, v0)
...
gl.uniform4f(location, v0, v1, v2, v3)

对于 attribute 变量，如果是绘制由多个顶点组成的图形，就需要一次性将多个点传到顶点着色器中，这就需要使用到缓存区对象，用法如下：

var arr = [-.5, .5, .3, .2];
var vertices = new Float32Array(arr); // 使用类型化数组，可以优化性能
var vertexBuffer = gl.createBuffer(); // 创建缓冲区对象
gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer); // 指定缓冲区对象的处理方法(gl.ARRAY_BUFFER)
gl.bufferData(gl.ARRAY_BUFFER, vertices, gl.STATIC_DRAW); // 将数据写入缓冲区对象
gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, 0, 0); // 将缓冲区中的数据分配给变量
gl.enableVertexAttribArray(a_Position); // 启用变量

关于缓存区的使用，后面会有单独文章进行介绍，这里就不再赘述了。

关于 WebGL API 就简单介绍这些，更多的 API 信息，你可以查看相应的 WebGL 规范。

着色器语言基础

这里的着色器语言指的是 GLSL ES 编程语言，它是在 OpenGL 着色器语言（GLSL）的基础上，删除和简化一部分功能后形成的。GLSL ES 的语法和 C 语言比较类似，GLSL ES 新增了一些内置变量、数据类型和数学函数，同时也缺失了一部分 C 语言有的特性。

数据类型和变量声明

声明一个变量的结构如下： [<存储限定符>] <数据类型> <变量名>

1.变量命名

GLSL ES 规定的变量命名和 C 语言类似，都是只能包括字母、数字和下划线，同时首字母不能是数字，另外，变量名不能以 gl_、webgl_和_webgl_开头，不能和已有的关键字重复。

2.存储限定符

限定符	描述	特殊说明
const	同 JavaScript 中的定义一样，表示变量值不能被改变
示例：const init size = 100
attribute	attribute 变量只能定义在顶点着色器中，它的作用是接收 JavaScript 程序传递过来的与逐顶点有关的数据，比如顶点的坐标、颜色、法线等。
示例：attribute float a_PointSize; (不同顶点接收到的值可能不一样)。	顶点着色器中能够容纳的 attribute 变量的最大数目与设备有关，可以通过访问 gl_MaxVertexAttribs 变量获得，一般至少支持 8 个。
attribute 变量的类型只能是 float、vec(n) 类型 和 mat(n) 类型。
uniform	uniform 变量可以定义在顶点着色器和片元着色器中，它的作用是接收 JavaScript 程序传递过来的与顶点无关或者对于所有顶点都相同的数据，比如针对所有顶点的变换矩阵等。
示例：uniform mat4 u_Matrix; (所有顶点都共享相同的 u_Matrix 值)。	顶点着色器和片元着色器中能够容纳的 uniform 变量的最大数目与设备有关，且各不相同，可分别通过 gl_MaxVertexUniformVectors 和 gl_MaxFragmentUniformVectors 变量获得。
uniform 变量可以是除了数组和结构体之外的任意类型。
varying	使用 varying 限制符，必须同时在顶点着色器和片元着色器中声明，它的作用是从顶点着色器向片元着色器传输数据，即在顶点着色器中声明，在片元着色器中使用。它所修饰的变量在传递给片元着色器之前会进行插值化处理。
示例：varying vec2 v_TexCood;	varying 变量的最大数目与设备有关，一般至少支持 8 个。
和 attribute 变量一样，varying 变量的类型只能是 float、vec(n) 类型 和 mat(n) 类型。

3.数据类型

基本类型

类型	描述
int	整型数
float	单精度浮点数类型
bool	布尔值（true 或 false）

值得一提的是 GLSL ES 不支持字符串类型。

数组

GLSL ES 支持数组类型，但是其只支持一维数组，而且数组对象不支持 pop 或 push 等方法，同时数组不能在声明时被一次性地初始化，而必须对每个元素显示地初始化。

// 1.声明时指定数组大小
float arr[2];
arr[0] = 1.0;
arr[1] = 2.0;

向量和矩阵

向量和矩阵是 GLSL ES 中非常重要的数据结构，这两种类型很适合用来处理计算机图形。向量和矩阵类型的变量都包含多个元素，每个元素是一个数值（整型数、浮点数或布尔值）。

类别	数据类型	描述
向量	vec2、vec3、vec4	具有 2、3、4 个浮点类型的元素的向量
	ivec2、ivec3、ivec4	具有 2、3、4 个整型类型的元素的向量
	bvec2、bvec3、bvec4	具有 2、3、4 个布尔类型的元素的向量
矩阵	mat2、mat3、mat4	具有 2 x 2、3 x 3、4 x 4 个浮点类型的元素的矩阵

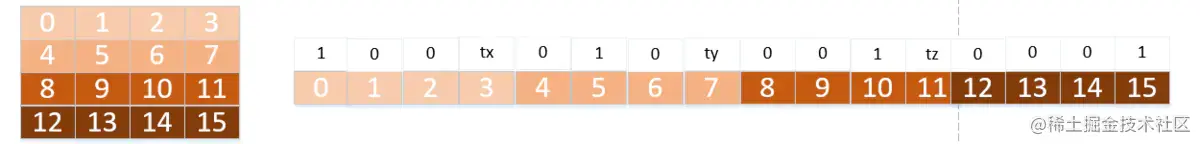

关于矩阵的存储方式，可以分为行主序和列主序，行主序是指以行作为优先单位，在内存中逐行存储，如下图所示：

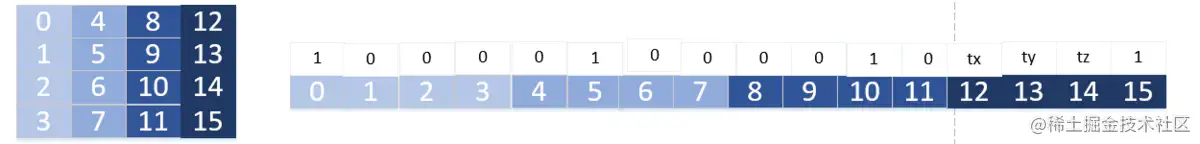

而列主序则是指以列作为优先单位，在内存中逐列存储，如下图所示：

在 GLSL ES 里，矩阵是以列主序存储的，如上图，在 GLSL ES 里面，可做如下描述：

mat4 m4 = mat4 (
  0.0, 1.0, 2.0, 3.0,
  4.0, 5.0, 6.0, 7.0,
  8.0, 9.0, 10.0, 11.0,
  12.0, 13.0, 14.0, 15.0
)

GLSL ES 提供了非常灵活的方式来创建向量和矩阵，如下：

vec2 v2 = vec3(1.0, 2.0);      // 设 v2 为 (1.0, 2.0)
vec3 v3 = vec3(1.0);           // 设 v3 为 (1.0, 1.0, 1.0)
vec4 v4 = vec4(v2, v3);        // 使用 v2 填充 v4, 再用 v3 填满剩下的，最终 v4 为 (1.0, 2.0, 1.0, 1.0)

mat2 m2_1 = (
  0.0, 1.0,
  2.0, 3.0
);                             // 传入每一个元素的数值来构造矩阵
mat m2_2 = mat2(v2, v2);       // 使用 2 个二维向量来构造一个 2 x 2 的矩阵
mat m2_3 = mat2(0.0, 1,0, v2); // 使用 2 个浮点数和一个二维向量来构造矩阵
mat m2_4 = mat2(2.0);          // 生成一个 2 x 2 的矩阵，对角线上的元素都是 2.0

访问向量和矩阵里的元素的方式也非常灵活，支持通过点运算符（.）或者 [] 符号这两种方式来获取。

1.向量元素访问

访问向量中的各个分量可以将向量看做一个数组，通过下标的方式进行访问。

vec4 a_Color = vec4(0.1, 0.2, 0.3, 1.0);
a_Color[0]  // 0.1，获取向量 a_Color的 红色通道分量

由于向量可以用来存储顶点坐标、颜色和纹理坐标，所以 GLSL ES 支持以下三种分量名称获取向量分量：

类别	描述
x, y, z, w	用来获取顶点坐标分类
r, g, b, a	用来获取颜色分类
s, t, p, q	用来获取纹理坐标分量

vec4 a_Color = vec4(0.1, 0.2, 0.3, 1.0);
a_Color.r  // 0.1，获取向量 a_Color的 红色通道分量
a_Color.rb // (0.1, 0.3)，获取多个分量

事实上，任何向量的 x、r 和 s 分量都会返回第一个分量， y、g 和 t 分量都会返回第二个分量，以此类推，所以你也可以随意地交换使用它们。

2.矩阵元素访问 使用 [] 运算符获取矩阵元素，第一个 [] 运算符表示获取矩阵中的某一列元素，而如果使用连续两个 [] 运算符，则表示获取矩阵中的某一列的某个元素。

mat4 m4 = mat4 (
  0.0, 1.0, 2.0, 3.0,
  4.0, 5.0, 6.0, 7.0,
  8.0, 9.0, 10.0, 11.0,
  12.0, 13.0, 14.0, 15.0
)

m4[0] // 获取矩阵的第一列元素，即 [0.0, 1.0, 2.0, 3.0]
m4[0][1] // 获取矩阵的第一列的第二元素，即 (1.0)

取样器（纹理）

采样器是着色语言中不同于 C 语言的一种特殊的基本数据类型，其专门用来进行纹理采样的相关操作。一般情况下，一个采样器变量代表一副或一套纹理贴图，常用的取样器类型有以下几种：

取样器类型	描述
sampler2D	用于访问浮点型的二维纹理
sampler3D	用于访问浮点型的三维纹理
samplerCube	用于访问浮点型的立方贴图纹理

一般情况下采样器都是用 uniform 限定符来修饰，如下

uniform sampler2D u_Sampler;

运算、程序流、函数

GLSL  ES  的运算符、程序流还有函数定义和 C 语言或者 JavaScript 差别不大，这里就不做赘述了，需要的可以查阅相关文档 OpenGL ES 规范。

预处理指令和精度限定词

预处理指令

预处理指令用来在真正编译前对代码进行预处理，如下代码表示如果定义了内置 GL_ES 宏，则限定 float 的精度为 mediump。

#ifdef GL_ES
precision mediump float;
#endif

在 GLSL ES 中可能用到的三种预处理指令：

1.判断条件为 true 则执行
#if 表达式
#endif

2.判断是否定义了某宏
#ifdef 某宏
#endif

2.如果没有定义某宏，则执行
#ifndef 某宏
#endif

精度限定词

精度限定词用于限定指定类型数据使用的精度，其作用是帮助着色器程序减少内存的开销，例如当 WebGL 程序需要运行在一些内存有限的硬件上时，就可能需要设置为低精度。目前 WebGL 程序支持 highp 、 mediump 和 lowp 三种精度，声明格式如下：

<精度限定词> <数据类型>

着色器已经实现了默认的精度，如下：

着色器类型	数据类型	默认精度
顶点着色器	int	highp
	float	highp
	sampler2D	lowp
	samplerCube	lowp
片元着色器	int	mediump
	float	无
	sampler2D	lowp
	samplerCube	lowp

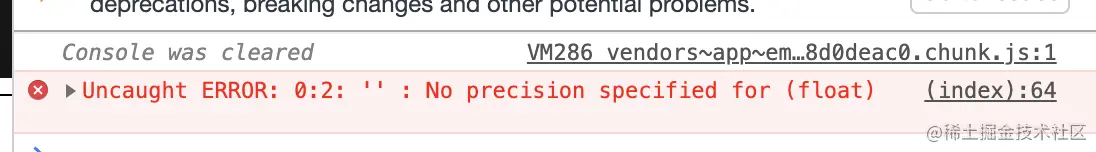

其中片元着色器中的 float 类型没有默认精度，因此，如果在片元着色器中显示声明了 float 类型变量，又没有定义精度值，则通过捕获异常，可以看到如下报错信息：

内置变量和内置函数

常见内置变量

类别	内置变量
顶点着色器内置变量	gl_Position（顶点坐标）、gl_PointSize（顶点大小）、gl_Normal（顶点法线）
片元着色器内置变量	gl_FragColor（片元颜色）、gl_FragCoord（片元坐标）、gl_FragDepth（片元深度）

常见内置函数

类别	内置函数
角度函数	radians（角度制转弧度制），degrees（弧度制转角度值）
三角函数	sin（正弦），cos（余弦），tan（正切），asin（反正弦），acos（反余弦），atan（反正切）
指数函数	pow（x"），exp（自然指数），log（自然对数），exp2（2"），log2（以2为底对数），
sqrt（开平方），inversesqrt（开平方的倒数）
通用函数	abs（绝对值），min（最小值），max（最大值），mod（取余数），sign（取正负号），loor（向下取整），ceil（向上取整），clamp（限定范围），mix（线性内插），step（步进函数），smoothstep（内插步进函数）、fract（获取小数部分）
几何函数	length（矢量长度），distance（两点间距离），dot（内积），cross（外积），nor-malize（归一化），reflect（矢量反射），faceforward（使向量"朝前"）
矩阵函数	matrixCmpMult（逐元素乘法）
失量函数	lessThan（逐元素小于），lessThanEqual（逐元素小于等于），greaterThan（逐元素大于），greaterThanEqual（逐元素大于等于），equal（逐元素相等），notE-qual（逐元素不等），any（任一元素为true则为true），all（所有元素为true则为true），not（逐元素取补）
纹理查询函数	texture2D（在二维纹理中获取纹素），textureCube（在立方体纹理中获取纹素），texture2DProj（texture2D的投影版本）

关于着色器语言的语法知识就介绍到这里，后续如果需要了解更多具体的信息，可以查看 OpenGL ES 规范。
