MySQL

分库分表

一、解决的问题

用户请求量太大，导致操作变慢 - 分库、分表
单库数据量太大，导致硬盘空间不足 - 分库
单表数据量太大，导致操作、增加索引、增加字段变慢 - 分表

二、拆分类型

1. 垂直拆分

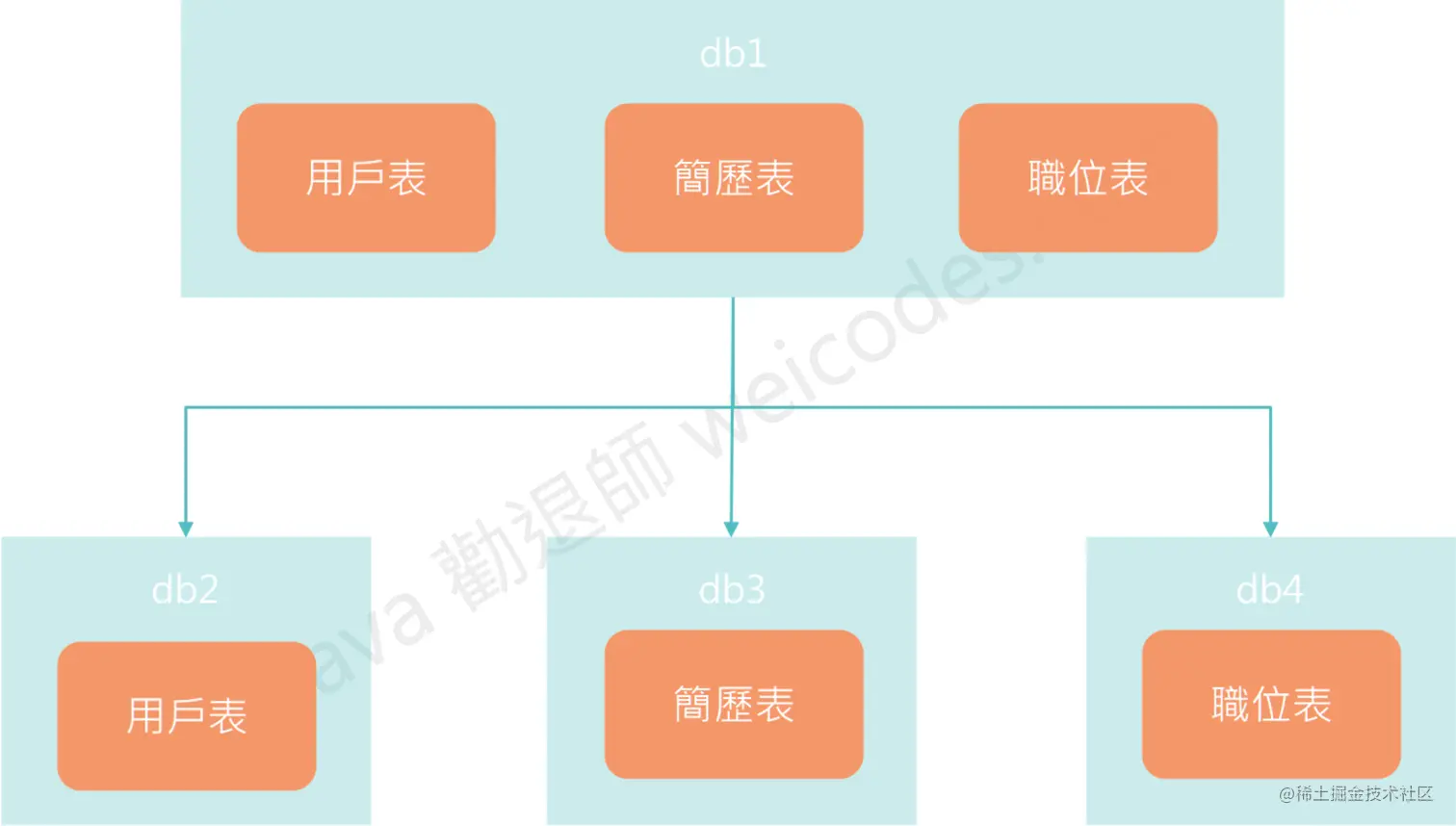

1. 垂直分库

按照业务切分
【目的】保证数据隔离

2. 垂直分表

将常用字段与不常用字段或大字段进行拆分
【目的】避免 binlog 文档过大，导致同步延迟

2. 水平拆分

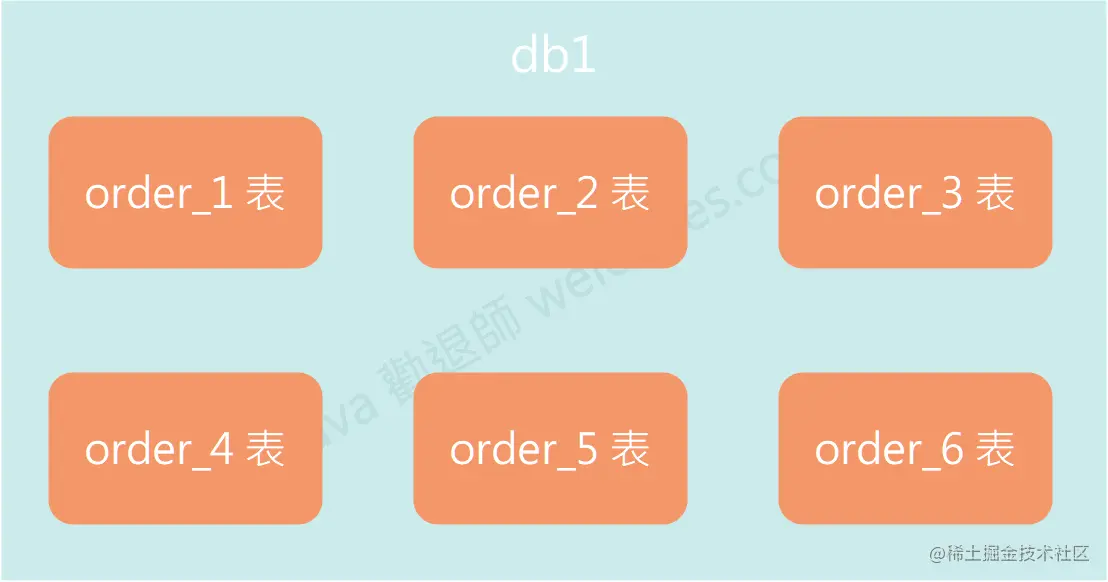

1. 水平分表

将一张表的数据切分到多张表中，但多张表仍在同个库
【目的】避免单表级别的 IO 瓶颈 - 库级别仍有 IO 瓶颈
规则
- Range
  - 时间 : 按照年、月、日切分 - order_2020、order_202001、order_20200101
  - 地点 : 按照省、市切分 - order_beijing、order_shanghai、order_chengdu
  - 大小 : 按照数据量切分 - order_1000000、order_2000000
- Hash
  - 根据特定字段取模
    - 用户 ID
      - 站内信 : 用户只能看到自己的站内信，按照收件人 ID 分库，保证查找请求都在同一个库内
      - 用户表 : 直接将用户 ID 哈希取模分库，保证用户数据均衡分散在库中

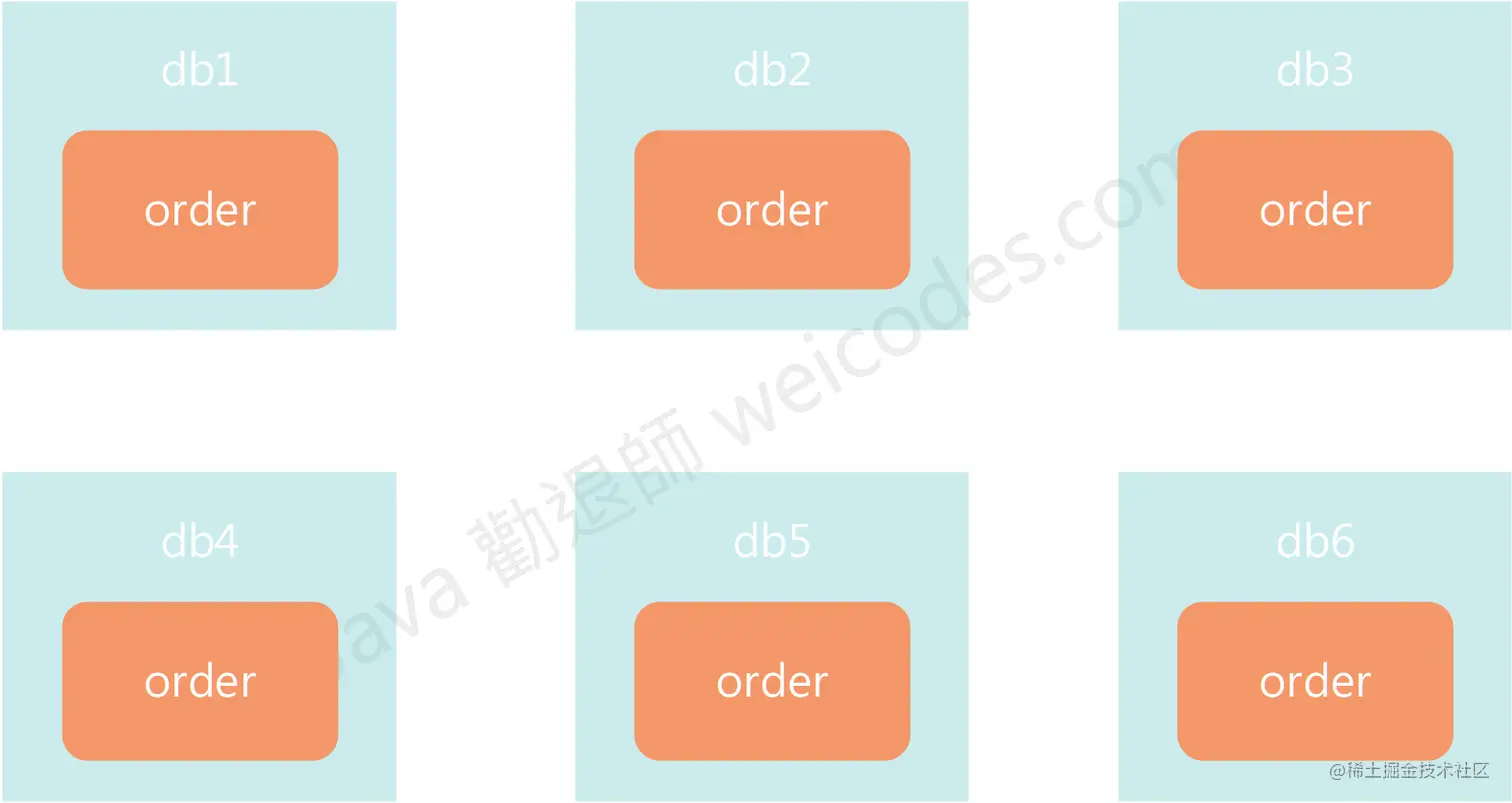

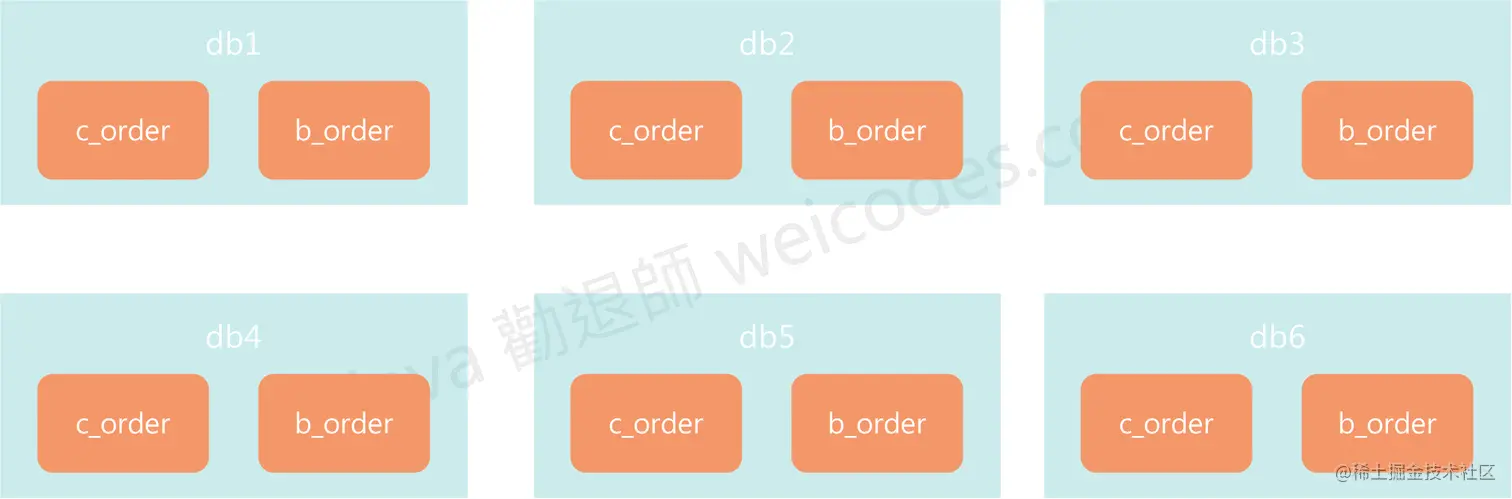

2. 水平分库

将一张表的数据切分到多个数据库上，每个数据库都有相应的表
【目的】避免单表、单库级别的 IO 瓶颈
原则
- 不跨库、不跨表，保证同一类数据都在同一个数据库上
- 需考虑如何高效获取数据，如果查找需横跨多个节点，则应谨慎使用

3. 复杂案例

关系表
- 场景 : 用户表依照 ID 进行分库，但允许使用手机号登录，需避免全库扫描
- 方案 : 创建手机号与用户ID 的关系表，关系表按照手机号切分
冗于表
- 场景 : 招聘网站，求职者(C端用户)、企业(B端用户)。

  C端用户需查看自己的投递记录与状态，B端用户需查看自己收到的简历。

  需满足 C端用户与 B端用户的查找，且不需跨库。

  一份投递纪录两种用户都希望依照自己的面向来查找
- 方案 : 利用空间换时间，创建冗于表，将一份投递纪录存为两份。C端用户以用户ID 为分片键，B端用户以简历投递的企业ID 为分片键

三、Sharding JDBC

1. 表概念

真实表 : 在数据库中真实存在 - b_order0、b_order1
逻辑表 : 分片后，同一类表结构的总称 - b_order
数据节点 : 分片后，数据源和数据表的组合 - ds0.b_order1
绑定表 : 分片规则一致的关系表(主表、子表) - b_order、b_order_item

绑定表之间的关联查找不会出现笛卡尔积(所有可能结果组合而成的集合)
广播表
- 没必要分片，但需要与海量数据的表进行关联查找 - 字典表、省份表
- 会在不同数据节点存储，但表结构与数据完全相同

2. 分片算法

精确 : 使用单一键作为分片键，并使用 =、IN 进行分片
范围 : 使用单一键作为分片键，并使用 BETWEEN、>、<、>=、<= 进行分片
复合 : 使用多键作为分片键，开发者需根据业务自行撰写分片逻辑
Hint : 分片键不在 SQL 语句、数据库中，而是由其他外置条件决定 - 登录地区

3. 分片策略

分片策略由分片算法构成

标准 StandardShardingStrategy
- 只支持单分片键，由精确分片算法(必选) 与范围分片算法(可选) 构成
- 如果在 SQL 中使用范围操作，但未配置范围分片算法，将导致全库路由扫描，效率低
复合 ComplexShardingStrategy
- 支持多分片键，由精确分片算法与范围分片算法构成
- 具体策略需由开发者自行实现
【常用】行表达式 InlineShardingStrategy
- 只支持单分片键，使用 Groovy 表达式，提供精确分片算法支持
Hint HintShardingStrategy
- 透过 Hint 指定分片值，而非从 SQL 中提取分片值
- 读写分离时，可以强制从主库读取
不分片 NoneShardingStrategy

4. 使用规范

对单数据节点，MySQL 数据库，100% 兼容

对多数据节点

不支持 CASE WHEN、HAVING、UNION
不支持一层以上的 SQL 子查找
不支持子查找中使用聚合函数
不支持 VALUES 语句使用运算表达式
不支持 INSERT .. SELECT 语句
不支持 SQL 语句包含 schema，应该只使用逻辑表作代称
不支持聚合函数中使用 DISTINCT
当分片键处于表达式或函数中时，将采用全库路由方式获取结果

/** 不支持的 SQL 范例 **/

/* 不支持 一层以上的 SQL 子查找 */
SELECT COUNT(*) FROM (SELECT * FROM b_order o WHERE o.id IN (SELECT id FROM b_order WHERE status = ?))

/* 不支持 VALUES 语句使用 运算表达式 */
INSERT INTO tbl_name (col1, col2, …) VALUES(1+2, ?, …)

/* 不支持 INSERT .. SELECT 语句 */
INSERT INTO tbl_name (col1, col2, …) SELECT col1, col2, … FROM tbl_name WHERE col3 = ?

/* 不支持 使用 HAVING  */
SELECT COUNT(col1) as count_alias FROM tbl_name GROUP BY col1 HAVING count_alias > ?

/* 不支持 使用 UNION */
SELECT * FROM tbl_name1 UNION SELECT * FROM tbl_name2

/* 不支持 使用 UNION ALL */
SELECT * FROM tbl_name1 UNION ALL SELECT * FROM tbl_name2

/* 不支持 SQL 语句包含 schema 应该只使用 逻辑表作代称 */
SELECT * FROM ds.tbl_name1

/* 不支持 聚合函数中使用 DISTINCT */
SELECT SUM(DISTINCT col1) FROM tbl_name

/* create_time 为分片键，将导致全路由查找*/
SELECT * FROM tbl_name WHERE to_date(create_time, ‘yyyy-mm-dd’) = ?

5. 行表达式

$->{begin..end} : 区间范围

$->{[unit1, unit2, unit_x]} : 枚举值

/* 解析前*/
$->{['online', 'offline']}_table$->{1..3}

/* 解析后 */
online_table1, online_table2, online_table3,
offline_table1, offline_table2, offline_table3

/* 解析前 */
db$->{0..1}.b_order$->{1..2}

/* 解析后 */
db0
  ├── b_order2
  └── b_order1
db1
  ├── b_order2
  └── b_order1

使用范例

# Sharding JDBC
sharding:
  jdbc:
    # 数据源
    datasource:
      names: master0,master1,slave0,slave1,slave2,slave3
      master0:
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://104.155.227.89:3306/lagou?useUnicode=true&characterEncoding=utf-8&useSSL=false
        username: waiting
        password: myPassword
        type: com.alibaba.druid.pool.DruidDataSource
      master1:
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://104.155.221.108:3306/lagou?useUnicode=true&characterEncoding=utf-8&useSSL=false
        username: waiting
        password: myPassword
        type: com.alibaba.druid.pool.DruidDataSource
      slave0:
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://35.201.232.138:3306/lagou?useUnicode=true&characterEncoding=utf-8&useSSL=false
        username: waiting
        password: myPassword
        type: com.alibaba.druid.pool.DruidDataSource
      slave1:
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://34.80.141.108:3306/lagou?useUnicode=true&characterEncoding=utf-8&useSSL=false
        username: waiting
        password: myPassword
        type: com.alibaba.druid.pool.DruidDataSource
      slave2:
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://35.241.76.18:3306/lagou?useUnicode=true&characterEncoding=utf-8&useSSL=false
        username: waiting
        password: myPassword
        type: com.alibaba.druid.pool.DruidDataSource
      slave3:
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://34.92.0.0:3306/lagou?useUnicode=true&characterEncoding=utf-8&useSSL=false
        username: waiting
        password: myPassword
        type: com.alibaba.druid.pool.DruidDataSource

    config:
      sharding:
        # 读写分离规则
        master-slave-rules:
          ms0:
            master-data-source-name: master0
            slave-data-source-names: slave0,slave1
          ms1:
            master-data-source-name: master1
            slave-data-source-names: slave2,slave3

        # 表策略
        tables:
          c_order:
            # 数据节点
            actual-data-nodes: ms$->{0..1}.c_order
            # 分库策略
            database-strategy:
              inline:
                algorithm-expression: ms$->{user_id % 2}
                sharding-column: user_id
            # 自增主键字段
            key-generator-column-name: id

#      单库读写分离
#      masterslave:
#        name: ms
#        master-data-source-name: master1
#        slave-data-source-names: slave0,slave1
#        load-balance-algorithm-type: round_robin

四、分布式事务规范

1. XA 强一致性

两阶段提交协议(2PC) 的实现

1. 角色

应用 AP : 应用进程 - Java
事务管理器 TM : 负责协调、管理事务
资源管理器 RM : 数据库 - MySQL

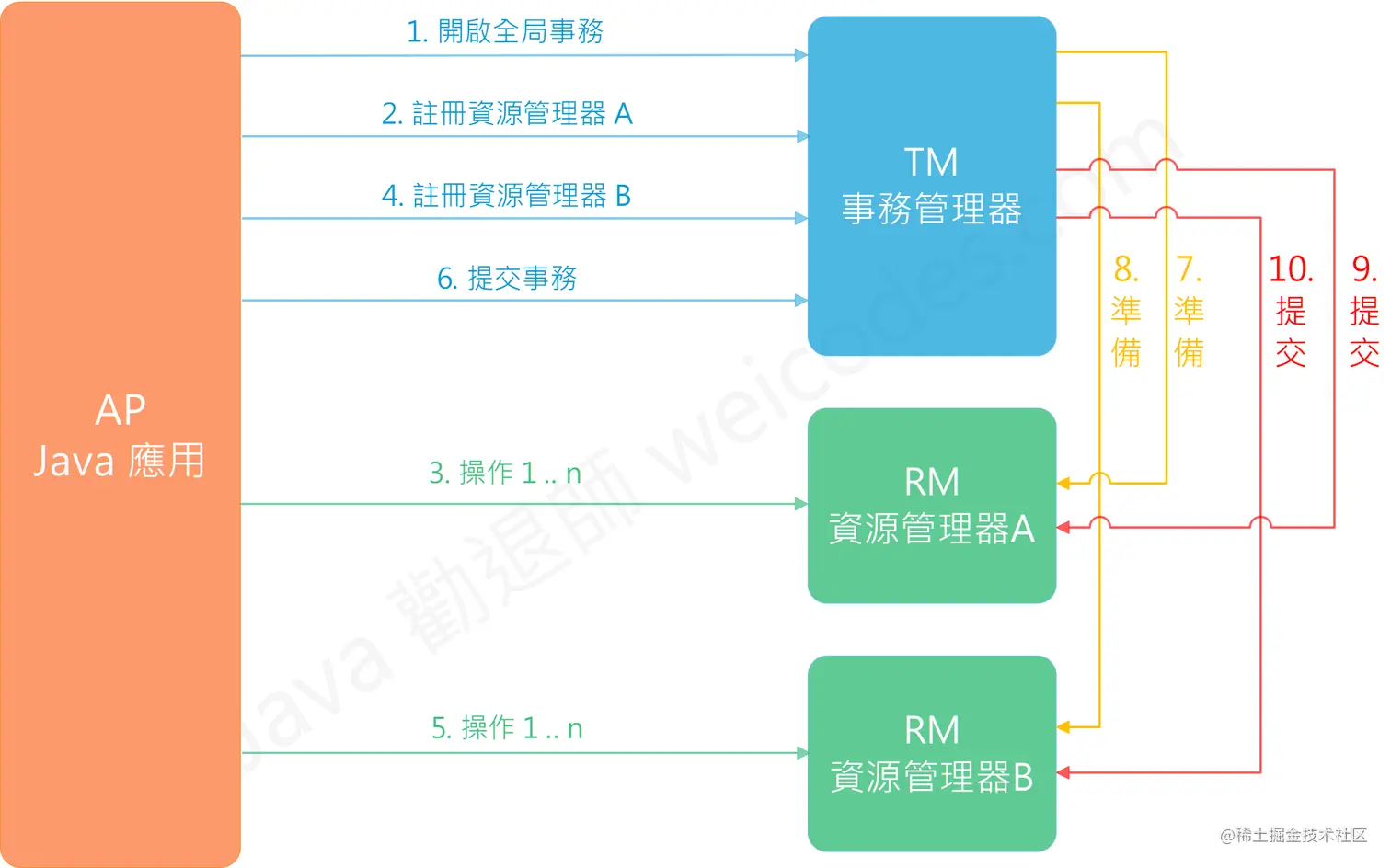

2. 流程

AP 向 TM 请求开启全局事务
AP 向 TM 注册资源管理器A
AP 将 SQL 语句提交给资源管理器A
AP 向 TM 注册资源管理器B
AP 将 SQL 语句提交给资源管理器B
AP 向 TM 告知需要提交事务
TM 向资源管理器A 发送 Prepare 消息，运行本地事务，但不提交 - 第一阶段
TM 向资源管理器B 发送 Prepare 消息，运行本地事务，但不提交 - 第一阶段
TM 向资源管理器A 发送 Commit 消息，提交事务 - 第二阶段
TM 向资源管理器B 发送 Commit 消息，提交事务 - 第二阶段

3. 缺点

同步阻塞 - 在一阶段未达二阶段时，RM 事务都处于阻塞状态
单点问题 - 如果 TM 在一阶段后，运行二阶段前崩溃，参与者事务将处于锁定状态
数据不一致 - TM 在尚未发送完全部的 Commit 消息就崩溃，将导致数据不一致
过于保守 - 任一节点失败，将导致整个事务失败

2. TCC 最终一致性

1. 概念

两阶段提交协议(2PC) 的实现，2PC 是面向单一功能，而非整体
TCC 可以视为是多个 2PC 的集合，故虽然 2PC 是强一致性，但整体 TCC 却是最终一致性

2. 阶段

Try : 检查、预留业务资源
Confirm : 确定运行业务操作
Cancel : 取消运行业务操作

○ 运行反向业务逻辑

○ 反向业务逻辑 : 库存 -2 → 库存 +2，订单状态 UPDATING → 订单状态 CANCLED

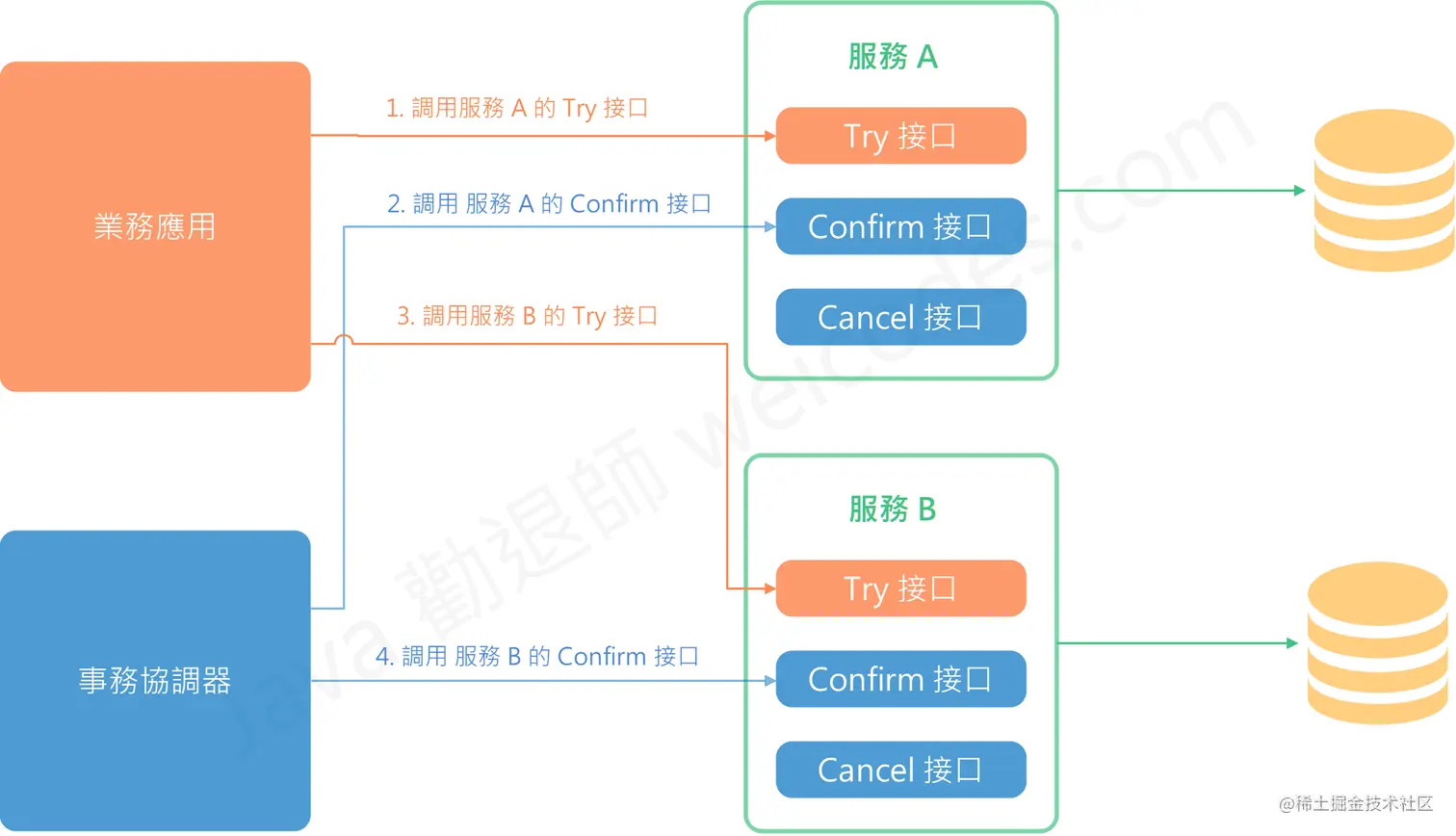

3. 流程

应用进程调用服务A 的 Try 接口，运行本地事务但不提交
如果服务A 的 Try 接口运行成功，则由事务协调器运行服务A 的 Confirm 接口，提交事务
应用进程调用服务B 的 Try 接口，运行本地事务但不提交
如果服务B 的 Try 接口运行成功，则由事务协调器运行服务B 的 Confirm 接口，提交事务

○ 如果服务B 的 Try 接口运行失败，则调用服务A 的 Cancel 接口，回复成运行前的状态

○ 如果 Confirm 接口运行失败，不会调用 Cancel 接口，而是会不断重试，故接口需保证幂等性

4. 优缺点

优点
- 阻塞范围变小 - 只阻塞单一功能的范围，不像 XA 那样阻塞整体事务
缺点
- 需由业务层控制补偿机制(Cancel)，较为麻烦

3. 消息队列最终一致性

1. 概念

将分布式事务拆分成多个本地事务，并由消息队列进行协调

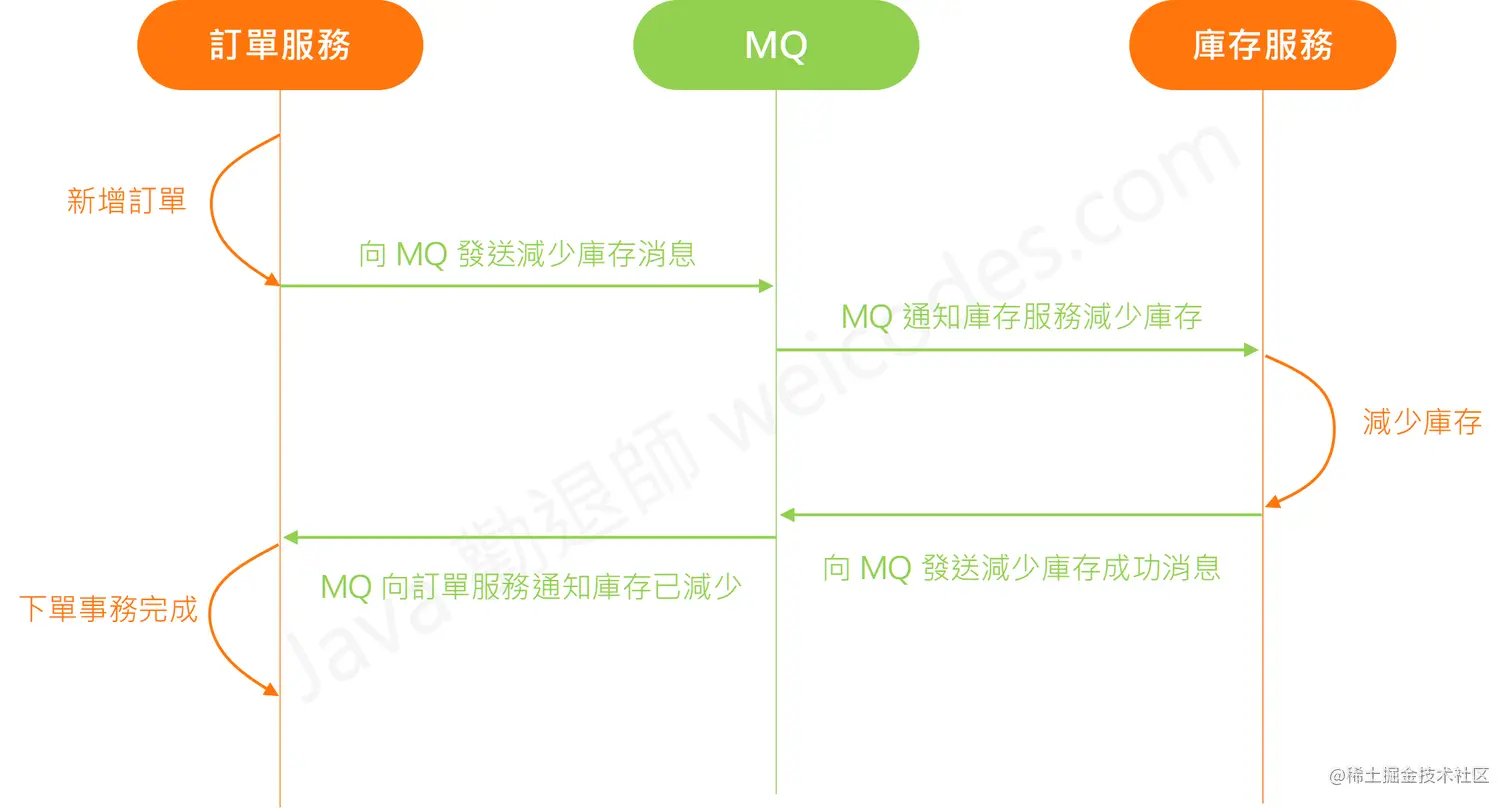

2. 流程

订单服务添加订单纪录
订单服务向 MQ 发送减少库存的消息
库存服务收到减少库存的消息
库存服务减少库存
库存服务向 MQ 发送减少库存成功的消息
订单服务收到库存减少成功的消息
下单事务完成

如果订单服务一直没有收到库存减少成功的消息，则会不断向 MQ 发送消息，直到成功扣减库存

4. Saga 最终一致性

Saga 的向后恢复模式与 TCC 类似，可以视为是没有 Try 阶段的 TCC，但也因此在高并发情况下，可能导致脏读问题

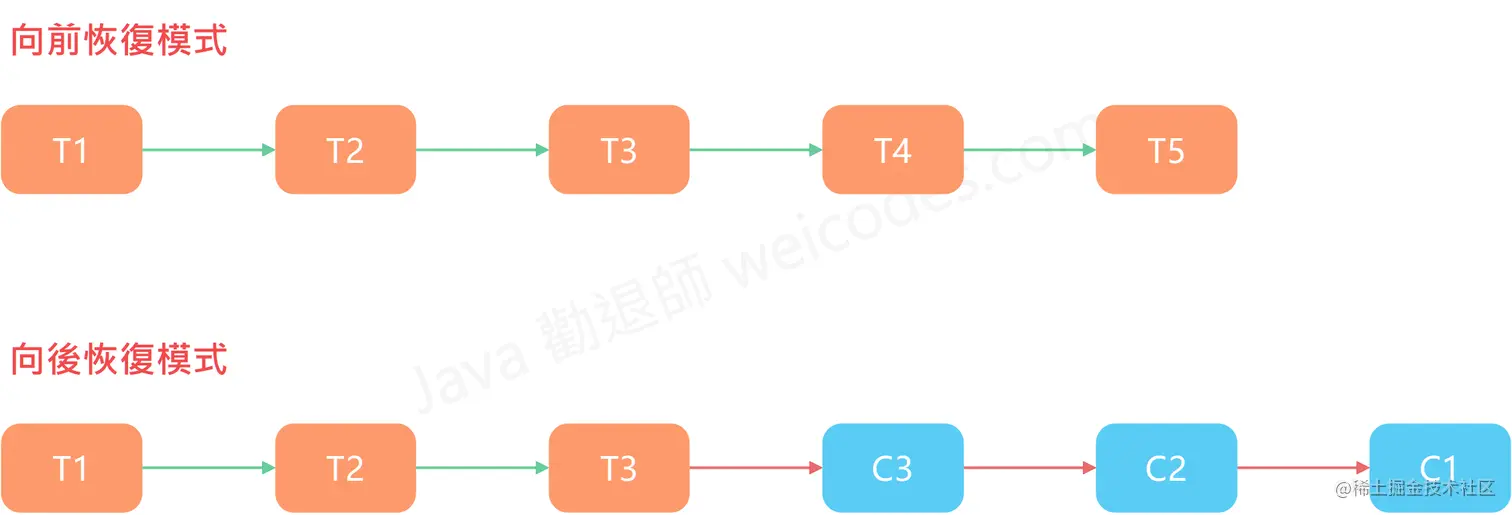

1. 补偿模式

向前恢复 : 如果发生错误则进行重试 - 适用必须要成功的场景
向后恢复 : 如果发生错误则补偿之前所有的操作
