Slate 介绍分析与实践

介绍

Slate 是一个使用 TypeScript 开发的富文本编辑器开发框架,诞生于 2016 年,作者是 Ian Storm Taylor。它吸收了 QuillProsemirrorDraft.js 的优点,核心数据模型十分精简,具有高度的可扩展性,最新版本为 v0.60.1

特点

  • 插件作为一等公民,能够完全修改编辑器行为
  • 数据层和渲染层分离,更新数据触发渲染
  • 文档数据类似于 DOM 树,可嵌套
  • 具有原子化操作 API,理论上支持协同编辑
  • 使用 React 作为渲染层
  • 不可变数据结构 Immer

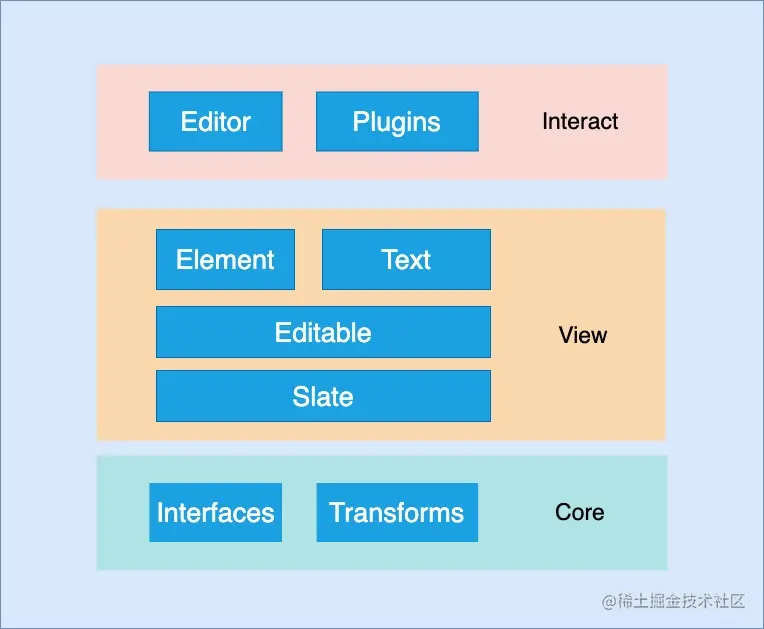

架构图


源码分析

Slate 使用 monorepo 方式管理仓库,packages 目录中有 4 个源码包。

slate

slate 核心仓库,包含抽象数据模型 interfaces,操作节点的方法 transforms,创建实例的方法等。

Interfaces

intefaces 目录下是 Slate 定义的数据模型。

Node 表示 Slate 文档树中不同类型的节点。

export type BaseNode = Editor | Element | Text

export type Descendant = Element | Text

export type Ancestor = Editor | Element
复制代码

Editor  对象用于存储编辑器的所有状态,可以通过插件添加辅助函数或实现新行为。

export interface BaseEditor {
  children: Descendant[]
  selection: Selection
  operations: Operation[]
  marks: Omit<Text, 'text'> | null

  /// ...
}
复制代码

Element 对象是 Slate 文档树中包含其他 ElementText 的一种节点,取决于编辑器配置它可以是块级 block 或内联 inline 的。

export interface ElementInterface {
  isAncestor: (value: any) => value is Ancestor
  isElement: (value: any) => value is Element
  isElementList: (value: any) => value is Element[]
  isElementProps: (props: any) => props is Partial<Element>
  matches: (element: Element, props: Partial<Element>) => boolean
}
复制代码

Text 对象表示文档树中的叶子节点,是实际包含文本和格式的节点,它们不能包含其他节点。

export interface TextInterface {
  equals: (text: Text, another: Text, options?: { loose?: boolean }) => boolean
  isText: (value: any) => value is Text
  isTextList: (value: any) => value is Text[]
  isTextProps: (props: any) => props is Partial<Text>
  matches: (text: Text, props: Partial<Text>) => boolean
  decorations: (node: Text, decorations: Range[]) => Text[]
}
复制代码

Path 是一个描述节点在文档树中的具体位置的索引列表,一般相对于 Editor 节点,但也可以是其他 Node 节点。

export interface PathInterface {
  ancestors: (path: Path, options?: { reverse?: boolean }) => Path[]
  common: (path: Path, another: Path) => Path
  compare: (path: Path, another: Path) => -1 | 0 | 1
  endsAfter: (path: Path, another: Path) => boolean
  endsAt: (path: Path, another: Path) => boolean
  endsBefore: (path: Path, another: Path) => boolean
  equals: (path: Path, another: Path) => boolean
  /// ...
}
复制代码

Point 对象表示文本节点在文档树中的一个特定位置。

export interface PointInterface {
  compare: (point: Point, another: Point) => -1 | 0 | 1
  isAfter: (point: Point, another: Point) => boolean
  isBefore: (point: Point, another: Point) => boolean
  equals: (point: Point, another: Point) => boolean
  isPoint: (value: any) => value is Point
  transform: (
    point: Point,
    op: Operation,
    options?: { affinity?: 'forward' | 'backward' | null }
  ) => Point | null
}
复制代码

Operation 对象是 Slate 用来更改内部状态的低级指令,Slate 将所有变化表示为 Operation

export interface OperationInterface {
  isNodeOperation: (value: any) => value is NodeOperation
  isOperation: (value: any) => value is Operation
  isOperationList: (value: any) => value is Operation[]
  isSelectionOperation: (value: any) => value is SelectionOperation
  isTextOperation: (value: any) => value is TextOperation
  inverse: (op: Operation) => Operation
}
复制代码

Transforms

Transforms  是对文档进行操作的辅助函数,包括选区转换,节点转换,文本转换和通用转换。

export const Transforms = {
  ...GeneralTransforms, // 操作 Operation 命令
  ...NodeTransforms, // 操作节点
  ...SelectionTransforms, // 操作选区
  ...TextTransforms, // 操作文本
}
复制代码

createEditor

创建编辑器实例的方法,返回一个实现了 Editor 接口的编辑器实例对象。

/// create-editor.ts

export const createEditor = (): Editor => {
  const editor: Editor = {}
  /// ...
  return editor
}
复制代码

slate-react

slate-react 编辑器的 React 组件,渲染文档数据。

Slate

组件上下文的包装器,处理 onChange 事件,接受文档数据 value

/// Slate.tsx

export const Slate = () => {
  /// ...
  return (
    <SlateContext.Provider value={context}>
      <EditorContext.Provider value={editor}>
        <FocusedContext.Provider value={ReactEditor.isFocused(editor)}>
          {children}
        </FocusedContext.Provider>
      </EditorContext.Provider>
    </SlateContext.Provider>
  )
}
复制代码

Editable

编辑器的主要区域,设置标签属性,处理 DOM 事件。

/// Editable.tsx

export const Editable = (props: EditableProps) => {
  /// ...
  return (
    <ReadOnlyContext.Provider value={readOnly}>
      <Component>
        <Children />
      </Component>
    </ReadOnlyContext.Provider>
  )
}
复制代码

Children

根据编辑器文档数据生成渲染组件。

/// Children.tsx

const Children = () => {
  const children = []
  /// ...
  return <React.Fragment>{children}</React.Fragment>
}
复制代码

Element

渲染 Elment 的组件,使用 renderElement 方法渲染元素,使用 Children 组件生成子元素。

/// Element.tsx

const Element = () => {
  /// ...
  return (
    <SelectedContext.Provider value={!!selection}>
      {renderElement({ attributes, children, element })}
    </SelectedContext.Provider>
  )
}
复制代码

Text

渲染文本节点组件。

/// Text.tsx

const Text = () => {
  /// ...
  return (
    <span data-slate-node="text" ref={ref}>
      {children}
    </span>
  )
}
复制代码

withReact

Slate 插件,添加/重写了编辑器实例的一些方法。

/// with-react.ts

export const withReact = <T extends Editor>(editor: T) => {
  const e = editor as T & ReactEditor
  const { apply, onChange } = e

  e.apply = () => {
    /// ...
  }
  e.setFragmentData = () => {
    /// ...
  }
  e.insertData = () => {
    /// ...
  }
  e.onChange = () => {
    /// ...
  }

  return e
}
复制代码

slate-history

slate-history Slate 插件,为编辑器提供 撤销 重做功能。

History

使用 redosundos 数组存储编辑器所有底层 Operation 命令的对象。

/// History.ts
export interface History {
  redos: Operation[][]
  undos: Operation[][]
}
复制代码

HistoryEditor

带有历史记录功能的编辑器对象,具有操作历史记录的方法。

/// HistoryEditor.ts
export const HistoryEditor = {
  /// ...
}
复制代码

withHistory

Slate 编辑器插件,使用 undosredos 栈追踪编辑器操作,实现编辑器的 redoundo 方法,重写了apply 方法。

/// with-history.ts

export const withHistory = <T extends Editor>(editor: T) => {
  const e = editor as T & HistoryEditor
  const { apply } = e
  e.history = { undos: [], redos: [] }

  e.redo = () => {
    /// ...
  }

  e.undo = () => {
    /// ...
  }

  e.apply = (op: Operation) => {
    /// ...
  }

  return e
}
复制代码

slate-hyperscript

slate-hyperscript 是一个使用  JSX  编写  Slate  文档的  hyperscript  工具

插件机制

Slate 的插件只是一个返回 editor 实例的函数,在这个函数中通过重写编辑器实例方法,修改编辑器行为。 在创建编辑器实例的时候调用插件函数即可。

import { Editor } from 'slate'

const myPlugin = (editor: Editor) => {
  // 这里对 editor 的一些方法进行重写, 返回编辑器实例
  editor.apply = () => {}
  return editor
}

export default myPlugin
复制代码
import { createEditor } from 'slate'
import myPlugin from './myPlugin'

const editor = myPlugin(createEditor())
复制代码

如此以来插件就能完全控制编辑器行为,正如 Slate 的官方介绍所说

Slate 是一个   完全   可定制的富文本编辑器框架。

渲染机制

渲染原理

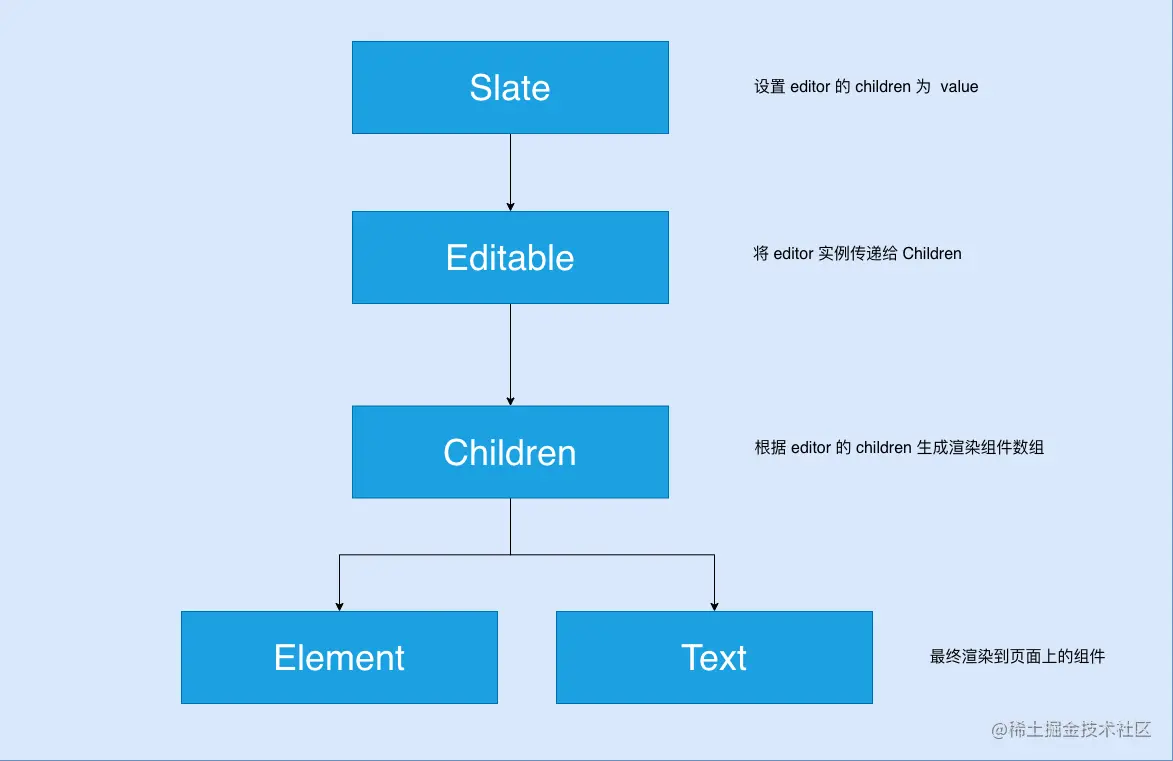

Slate 的文档数据是一颗类似 DOM 的节点树,slate-react 通过递归这颗树生成 children 数组,这个数组有两种类型的组件 ElementText, 最终 raect 将 children 数组中的组件渲染到页面上,步骤如下。

  1. 设置编辑器实例的 children 属性
/// Slate.tsx

export const Slate = (props: {
  /// ...
}) => {
  const { editor, children, onChange, value, ...rest } = props

  const context: [ReactEditor] = useMemo(() => {
    // 设置 editor 实例的 children 属性为 value
    editor.children = value
    /// ...
  }, [])

  /// ...
}
复制代码
  1. Editable 组件传递 editor 实例给 Children
/// Editable.tsx

export const Editable = (props: EditableProps) => {
  // 获取 editor 实例
  const editor = useSlate()
  /// ...
  return (
    <ReadOnlyContext.Provider value={readOnly}>
      <Component>
        <Children
          // 将 editor 传递给 Children 组件
          node={editor}
        />
      </Component>
    </ReadOnlyContext.Provider>
  )
}
复制代码
  1. Children 生成渲染数组,交给 React 渲染组件。
/// Children.tsx

const Children = (props: {
  /// ...
}) => {
  /// ...
  const children = []
  // 遍历 editor 实例上的 children 数组
  for (let i = 0; i < node.children.length; i++) {
    // 判断数据为 Element 或 Text
    if (Element.isElement(n)) {
      children.push(<ElementComponent />)
    } else {
      children.push(<TextComponent />)
    }
  }

  return <React.Fragment>{children}</React.Fragment>
}
复制代码


假设有以下数据

;[
  {
    type: 'paragraph',
    children: [
      {
        text: 'A line of text in a paragraph.',
      },
    ],
  },
  {
    type: 'paragraph',
    children: [
      {
        text: 'Another line of text in a paragraph.',
      },
    ],
  },
]
复制代码

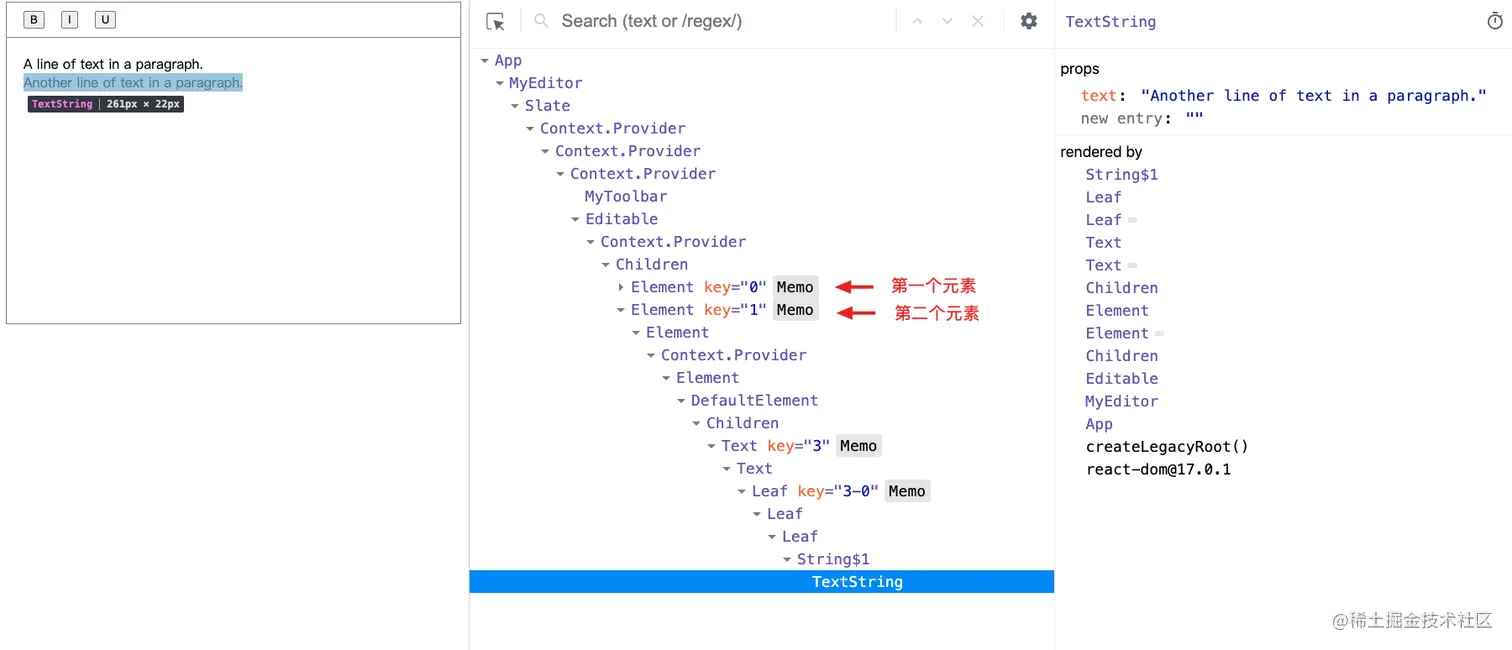

页面显示为 2line-text.jpg

自定义渲染

传递渲染函数 renderElementrenderLeafEditable 组件,对元素和叶子节点进行自定义渲染。

const Leaf = (props) => {
  let { attributes, children, leaf } = props
  // 根据属性值设置 HTML 标签
  if (leaf.bold) {
    children = <strong>{children}</strong>
  }

  return <span {...attributes}>{children}</span>
}

const Element = (props) => {
  const { element } = props
  // 根据类型返回组件
  switch (element.type) {
    case 'custom-type':
      return <CustomElement {...props} />
    default:
      return <DefaultElement {...props} />
  }
}

const renderLeaf = props => <Leaf {...props} />
const renderElement = props => <Element {...props} />

<Slate>
  <Editable
    // 传递自定义渲染函数
    renderLeaf={renderLeaf}
    renderElement={renderElement}
  />
</Slate>
复制代码

触发渲染

slate-react 的 withReact 插件会重写编辑器的 onChange 方法,在每次文档数据更新时,调用 onContextChange 函数,执行 setKey(key + 1) 触发 React 重新渲染。

/// slate.tsx

export const Slate = () => {
  const [key, setKey] = useState(0)

  const onContextChange = useCallback(() => {
    onChange(editor.children)
    // 设置 key + 1 触发 React 重新渲染
    setKey(key + 1)
  }, [key, onChange])

  // 设置 onContextChange 函数
  EDITOR_TO_ON_CHANGE.set(editor, onContextChange)
}
复制代码
/// with.react.ts

export const withReact = <T extends Editor>(editor: T) => {
  // 重写 onChange 方法
  e.onChange = () => {
    ReactDOM.unstable_batchedUpdates(() => {
      const onContextChange = EDITOR_TO_ON_CHANGE.get(e)

      if (onContextChange) {
        // 执行 onContextChange 进行 key + 1
        onContextChange()
      }

      onChange()
    })
  }

  return e
}
复制代码

实践示例

一个基础的富文本编辑器

导入依赖,创建 <MyEditor /> 组件

import { createEditor } from 'slate'
import React, { useMemo, useState } from 'react'
import { Slate, Editable, withReact } from 'slate-react'

const MyEditor = () => {
  return null
}

export default MyEditor
复制代码

创建编辑器对象 editor 和文档数据 value,传递给 <Slate />

// ...

const MyEditor = () => {
  const [value, setValue] = useState([])
  const editor = useMemo(() => withReact(createEditor()), [])

  return (
    // Slate 组件保存编辑器的状态,目的是共享状态,使得其他组件比如工具栏也能获取到编辑器状态。
    <Slate
      editor={editor}
      value={value}
      onChange={(value) => setValue(value)}
    ></Slate>
  )
}
复制代码

使用 <Editable /> 渲染编辑器主要区域

// ...

const MyEditor = () => {
  const [value, setValue] = useState([])
  const editor = useMemo(() => withReact(createEditor()), [])

  return (
    <Slate editor={editor} value={value} onChange={(value) => setValue(value)}>
      // Editable 组件是编辑器实际的渲染区域,用户在这里进行交互
      <Editable
        style={{
          width: 500,
          height: 300,
          padding: 20,
          border: '1px solid grey',
        }}
        placeholder="This is placeholder..."
      />
    </Slate>
  )
}
复制代码

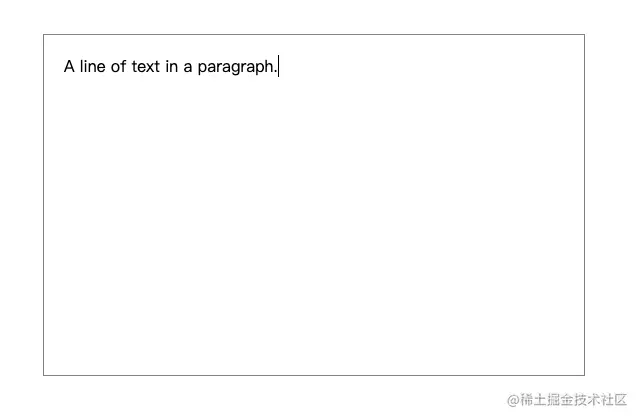

添加编辑器的默认值,此时页面上会出现这行文本

/// ...

// 编辑器的值是一个对象数组,slate 会根据它来生成数据模型,交给 slate-react 渲染
const initialValue = [
  {
    type: 'paragraph',
    children: [
      {
        text: 'A line of text in a paragraph.',
      },
    ],
  },
]

const MyEditor = () => {
  // 初始化编辑器 value 为 initialValue
  const [value, setValue] = useState(initialValue)
  const editor = useMemo(() => withReact(createEditor()), [])

  return (
    <Slate editor={editor} value={value} onChange={(value) => setValue(value)}>
      <Editable
        style={{
          width: 500,
          height: 300,
          padding: 20,
          border: '1px solid grey',
        }}
        placeholder="This is placeholder..."
      />
    </Slate>
  )
}
复制代码

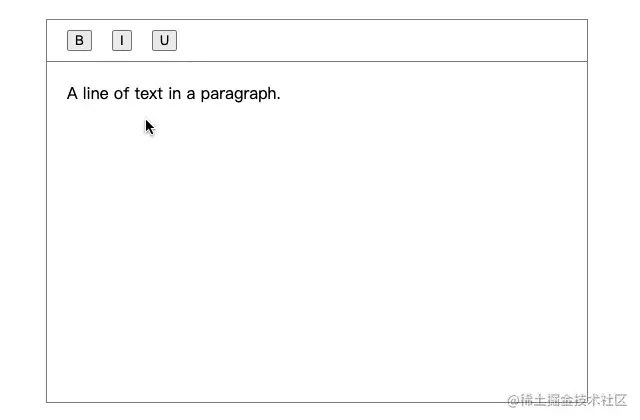

创建工具栏组件,添加加粗,斜体,下划线按钮。

const MyToolbar = () => {
  return (
    <div
      style={{
        width: 500,
        display: 'flex',
        padding: '10px 20px',
        alignItems: 'center',
        margin: '0 auto',
        marginTop: 50,
        border: '1px solid grey',
      }}
    >
      <button
        style={{
          marginRight: 20,
        }}
        onMouseDown={(event) => {
          event.preventDefault()
        }}
      >
        B
      </button>

      <button
        style={{
          marginRight: 20,
        }}
        onMouseDown={(event) => {
          event.preventDefault()
        }}
      >
        I
      </button>

      <button
        style={{
          marginRight: 20,
        }}
        onMouseDown={(event) => {
          event.preventDefault()
        }}
      >
        U
      </button>
    </div>
  )
}

/// ...

<Slate editor={editor} value={value} onChange={(value) => setValue(value)}>
  // 在此处使用
  <MyToolbar />
  <Editable
    style={{
      width: 500,
      height: 300,
      padding: 20,
      margin: '0 auto',
      border: '1px solid grey',
      borderTopWidth: 0,
    }}
    placeholder="This is placeholder..."
  />
</Slate>
复制代码


设置加粗,斜体,下划线渲染样式,传递 renderLeaf 函数给 Editable

///  MyEditor.jsx

// 定义具体样式如何渲染
const Leaf = (props) => {
  let { attributes, children, leaf } = props

  if (leaf.bold) {
    children = <strong>{children}</strong>
  }

  if (leaf.italic) {
    children = <i>{children}</i>
  }

  if (leaf.underline) {
    children = <u>{children}</u>
  }

  return <span {...attributes}>{children}</span>
}

const MyEditor = () => {
  /// ...

  //
  const renderLeaf = useCallback((props) => {
    return <Leaf {...props} />
  }, [])

  return (
    <Slate editor={editor} value={value} onChange={(value) => setValue(value)}>
      <MyToolbar editor={editor} />

      <Editable
        //
        renderLeaf={renderLeaf}
      />
    </Slate>
  )
}
复制代码

在工具栏上添加转换节点属性的方法,点击时调用。

/// MyToolbar.jsx

import React from 'react'
import { Text, Editor } from 'slate'
import { Transforms } from 'slate'

// 判断节点的属性值是否为真
const isFormatActive = (editor, format) => {
  const [match] = Editor.nodes(editor, {
    match: (n) => n[format] === true,
    universal: true,
  })

  return !!match
}

// 根据样式切换属性值
const toggleFormat = (event, editor, format) => {
  event.preventDefault()
  const isActive = isFormatActive(editor, format)

  Transforms.setNodes(
    editor,
    { [format]: isActive ? false : true },
    { match: (n) => Text.isText(n), split: true }
  )
}

const MyToolbar = ({ editor }) => {
  return (
    <div
      style={{
        width: 500,
        display: 'flex',
        padding: '10px 20px',
        alignItems: 'center',
        margin: '0 auto',
        marginTop: 50,
        border: '1px solid grey',
      }}
    >
      <button
        style={{
          marginRight: 20,
        }}
        // 在点击事件上调用
        onClick={(event) => {
          toggleFormat(event, editor, 'bold')
        }}
      >
        B
      </button>
      /// ...
    </div>
  )
}
复制代码

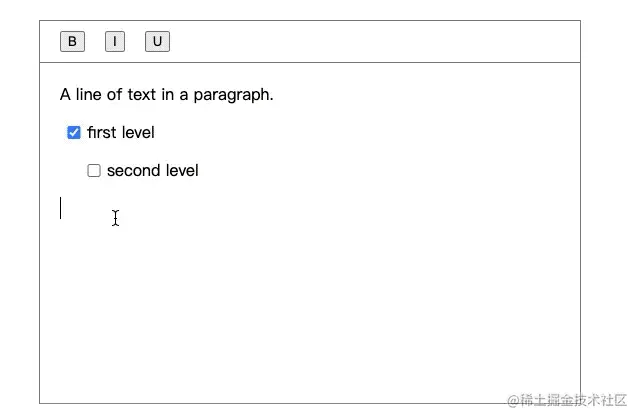

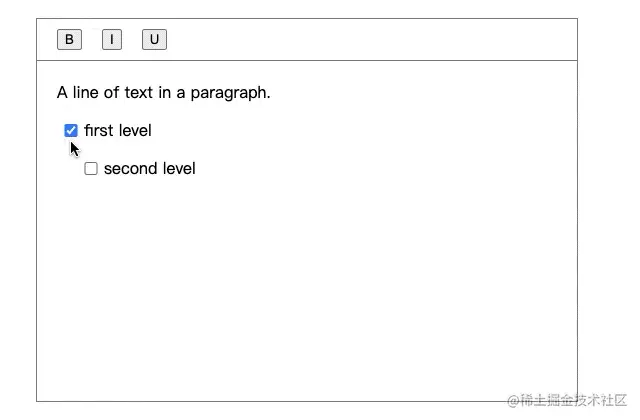

创建一个自定义树型元素

Slate 的强大之处在于它的可扩展性,以下展示如何定义一个树形元素。

定义树形元素

/// TreeElement.jsx

import React, { useState } from 'react'

const TreeElement = ({ attributes, children, element }) => {
  const { checked, label } = element
  const [isChecked, setIsChecked] = useState(checked)

  const onChange = () => {
    setIsChecked(!isChecked)
  }

  return (
    <div {...attributes}>
      <p
        style={{
          display: 'flex',
          alignItems: 'center',
        }}
        contentEditable={false}
      >
        <input
          type="checkbox"
          style={{
            width: 20,
          }}
          checked={isChecked}
          onChange={onChange}
        />
        <label>{label}</label>
      </p>
      {isChecked ? <div style={{ paddingLeft: 20 }}>{children}</div> : null}
    </div>
  )
}
复制代码

renderElement 方法传递给 <Editable />

/// ...
const Element = (props) => {
  const { element } = props

  switch (element.type) {
    case 'tree-item':
      return <TreeElement {...props} />
    default:
      return <DefaultElement {...props} />
  }
}

/// ...
const renderElement = useCallback((props) => <Element {...props} />, [])

/// ...
<Editable
  renderElement={renderElement}
/>
复制代码

添加树形元素数据

const initialValue = [
  /// ...
  {
    type: 'tree-item',
    checked: true,
    label: 'first level',
    children: [
      {
        type: 'tree-item',
        checked: false,
        label: 'second level',
        children: [
          {
            type: 'tree-item',
            label: 'third level',
            checked: false,
            children: [
              {
                type: 'paragraph',
                children: [
                  {
                    text: 'This is a tree item',
                  },
                ],
              },
            ],
          },
        ],
      },
    ],
  },
]
复制代码


创建一个控制输入的插件

以下展示如何创建一个 Slate 插件

创建一个 withEmojis 插件

/// with-emojis.ts

import { ReactEditor } from 'slate-react'

const letterEmojis = {
  a: '🐜',
  b: '🐻',
  c: '🐱',
  d: '🐶',
  e: '🐘',
  f: '🦊',
  g: '🐦',
  h: '🐵',
  i: '🦄',
  j: '🦋',
  k: '🦀',
  l: '🦁',
  m: '🐭',
  n: '🐮',
  o: '🐋',
  p: '🐼',
  q: '🐧',
  r: '🐰',
  s: '🕷',
  t: '🐯',
  u: '🐍',
  v: '🦖',
  w: '🦕',
  x: '🦛',
  y: '🐳',
  z: '🦓',
}
const withEmojis = (editor: ReactEditor) => {
  const { insertText } = editor

  // 重写 editor 的 insertText 方法
  editor.insertText = (text: string) => {
    if (letterEmojis[text.toLowerCase()]) {
      text = letterEmojis[text]
    }
    // 执行原有的 insertText 方法
    insertText(text)
  }

  return editor
}

export default withEmojis
复制代码

在新建编辑器对象时使用插件

/// MyEditor.tsx

const editor = useMemo(() => withEmojis(withReact(createEditor())), [])
复制代码


不足之处

  • 还没有发布正式版,处于 Beta 阶段,API 可能会有变化
  • 渲染层目前只有 React,要在其他框架中使用需要自行实现
  • 数据渲染分离,需要完全控制用户输入行为,否则可能导致数据和渲染不同步
  • 基于 contenteditable 无法突破浏览器的排版效果
  • 对中文输入支持不足,详见此 链接
  • 社区驱动开发,问题可能得不到及时修复

总结

Slate 是一个设计优秀的富文本编辑器开发框架,具有很高的可扩展性。 如果需要一个能迅速接入并使用的富文本编辑器,那么可以使用 ckeditor4, tinymce, ueditor 这些提供开箱即用功能的编辑器。 如果是要开发一款功能丰富,需要定制化的编辑器那么 Slate 将是你的第一选择。

参考

开源富文本编辑器技术的演进(2020 1024)
slate 架构设计分析
编辑器初体验
Slate 中文文档
